第一部分仿石造型铝板设计计算书范本
铝板计算

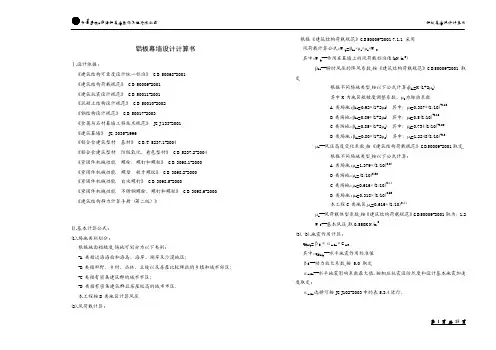

铝板幕墙设计计算书
Ⅰ.设计依据: 《建筑结构可靠度设计统一标准》 GB 50068-2001 《建筑结构荷载规范》 GB 50009-2001 《建筑抗震设计规范》 GB 50011-2001 《混凝土结构设计规范》 GB 50010-2002 《钢结构设计规范》 GB 50017-2003 《金属与石材幕墙工程技术规范》 JGJ 133-2001 《建筑幕墙》 JG 3035-1996 《铝合金建筑型材 基材》 GB/T 5237.1-2004 《铝合金建筑型材 阳极氧化、着色型材》 GB 5237.2-2004 《紧固件机械性能 螺栓、螺钉和螺柱》 GB 3098.1-2000 《紧固件机械性能 螺母 粗牙螺纹》 GB 3098.2-2000 《紧固件机械性能 自攻螺钉》 GB 3098.5-2000 《紧固件机械性能 不锈钢螺栓、螺钉和螺柱》 GB 3098.6-2000 《建筑结构静力计算手册 (第二版) 》
铝板幕墙设计计算书
m1: 弯矩系数, 按短边与长边的边长比(0.367/0.500=0.733) 查表得: 0.059
mx: 弯矩系数, 按短边与长边的边长比(0.367/0.500=0.733) 查表得: 0.077
my: 弯矩系数, 按短边与长边的边长比(0.367/0.500=0.733) 查表得: 0.057
厚度.
第 2 页 共 15 页
中信集团●渤海铝幕墙装饰工程有限公司
一、风荷载计算
标高为 42.0m 处风荷载计算
(1). 风荷载标准值计算:
W0:基本风压
W0=0.55 kN/m2
βgz: 42.0m 高处阵风系数(按 B 类区计算)
βgz=0.89×[1+(Z/10)-0.16]=1.597
铝单板幕墙工程设计计算书范本
铝单板幕墙工程设计计算书范本1. 项目背景本文档是针对铝单板幕墙工程设计而编写的计算书范本。
铝单板幕墙广泛应用于建筑外立面装饰，具有美观、耐久、轻质等特点，因此在建筑工程中得到了广泛的应用。
本计算书旨在提供一个设计铝单板幕墙工程的参考，以确保工程质量和安全。
2. 工程计算2.1 风荷载计算铝单板幕墙在面对风力作用时需要考虑风荷载。
根据《建筑结构荷载规范》进行风荷载计算可以得到以下公式：F = 0.5 * C * ρ * A * V^2其中，F为风荷载，C为风荷系数，ρ为空气密度，A为迎风面积，V为风速。
2.2 结构计算铝单板幕墙需要经过结构计算来确保其稳定性和安全性。
主要包括以下几个方面的计算：1.自重计算：根据铝单板幕墙的重量和构造方式进行自重计算，以确定结构的稳定性。
2.抗风计算：根据面对的风荷载以及铝单板幕墙的抗风性能，计算铝单板幕墙的稳定性。
3.连接件计算：铝单板幕墙的连接件需要考虑其强度和稳定性，以确保连接处的安全。
2.3 热工计算铝单板幕墙在面对不同气候条件时，需要考虑其热工性能。
热工计算主要包括以下几个方面：1.热传导计算：根据铝单板的材质和厚度，计算其在不同温度下的热传导性能。
2.热辐射计算：根据铝单板的表面特性和环境温度差异，计算其表面热辐射的影响。
3.热容计算：根据铝单板的材质和厚度，计算其单位面积的热容，以了解其在不同温度下的热惯性。
3. 结论本文档提供了一个铝单板幕墙工程设计计算书的范本，包括风荷载计算、结构计算和热工计算等方面。
在实际工程中，还需要结合具体的工程要求和设计标准进行详细的计算和设计。
通过科学的计算和设计，可以确保铝单板幕墙工程的稳定性、安全性和热工性能，从而满足建筑工程的需求。
铝单板幕墙工程设计计算书范本
铝单板幕墙工程设计计算书设计：校对：审核：批准：二〇一六年九月九日目录1 计算引用的规范、标准及资料01.1 幕墙设计规范：01.2 建筑设计规范：01.3 铝材规范：01.4 金属板及石材规范：11.5 玻璃规范：11.6 钢材规范：11.7 胶类及密封材料规范：21.8 五金件规范：21.9 相关物理性能等级测试方法：31.10 《建筑结构静力计算手册》(第二版)31.11 土建图纸：32 基本参数32.1 幕墙所在地区32.2 地面粗糙度分类等级32.3 抗震设防33 幕墙承受荷载计算43.1 风荷载标准值的计算方法43.2 计算支撑结构时的风荷载标准值53.3 计算面板材料时的风荷载标准值53.4 垂直于幕墙平面的分布水平地震作用标准值53.5 平行于幕墙平面的集中水平地震作用标准值53.6 作用效应组合64 幕墙立柱计算64.1 立柱型材选材计算74.2 确定材料的截面参数84.3 选用立柱型材的截面特性84.4 立柱的抗弯强度计算94.5 立柱的挠度计算94.6 立柱的抗剪计算95 幕墙横梁计算105.1 横梁型材选材计算115.2 确定材料的截面参数125.3 选用横梁型材的截面特性135.4 幕墙横梁的抗弯强度计算135.5 横梁的挠度计算135.6 横梁的抗剪计算146 铝单板的选用与校核156.1 铝单板荷载计算156.2 B板的强度、挠度校核157 连接件计算167.1 横梁与角码间连接177.2 角码与立柱连接187.3 立柱与主结构连接188 幕墙埋件计算(定型化学锚栓)错误!未定义书签。
8.1 荷载值计算错误!未定义书签。
8.2 锚栓群中承受拉力最大锚栓的拉力计算错误!未定义书签。
8.3 群锚受剪内力计算错误!未定义书签。
8.4 锚栓钢材破坏时的受拉承载力计算错误!未定义书签。
8.5 基材混凝土的受拉承载力计算错误!未定义书签。
8.6 锚栓钢材受剪破坏承载力计算错误!未定义书签。
铝模板计算书1
沈阳春光铝模板科技有限公司铝模板计算书 第 1 页 共 12 页1计算书1.1计算依据1.1.1材料性质 铝合金部分：6061-T6铝合金GB/T 6892-2006表1铝合金性能1.1.2型钢部分 GB 50017-2003：Q235 弹性模量 E=205000Mpa 强度设计值[σ]=215Mpa1.2荷载计算1.2.1 参数说明：铝合金模板型材是400mm 宽，边框厚度65mm ，面板厚度4mm ，肋间距300mm 。
计算墙体厚度按最大尺寸400mm 计算，楼板厚度按150mm 计算，其标准层高按2750mm 计算. 1.2.2楼面施工竖向荷载 模板自重标准值：250N/m 2钢筋混凝土楼板自重标准值：0.18 X 25000N/m2 =4500 N/m2 振捣混凝土时产生的施工活荷载标准值：2500N/㎡ 跨中集中荷载标准值：2500N1.2.3墙体施工侧向荷载新浇混凝土作用于模板的最大侧压力标准值取F=50KN/㎡ 倾倒混凝土时对墙面模板产生的水平荷载标准值取: 6 KN/㎡1.3截面特征1.3.1 模板铝型材截面 Ix=1154137.83 4mmex1=45.25 mm,ex2=49.75 mm,故有：000078400+0-1.5004-R12-R100 0R2R22-V0.5X90°290.00°0.6400 0-2由设计软件solidworks2011知，该截面的抗弯截面系数 Wx=Ix/ex2=1154137.83 4mm /49.75mm=23198.753mm1.3.2 顶板背肋（腹板厚度5mm ）Ix = 84601.26 4mmex1=22.16mm,ex2=17.84mm,故有：抗弯截面系数Wx=Ix/ex1= 84601.26/22.16 = 38173mm （上部受压翼缘) 抗弯截面系数Wx=Ix/ex1= 84601.26/17.84 = 47423mm （下部受拉翼缘)1.3.3 墙板背肋(板厚3.5mm ）Ix = 14.79×104 4mm ex1=22.1mm,ex2=27.9mm,故有：抗弯截面系数Wx=Ix/ex2= 14.79×104/27.9 = 5301.083mm1.3.4 支撑梁（龙骨）65 0-0.540+0.2-0.386781012.34292268100+0-0.52-R54+0.3 022-V0.5X90°4-R190.00°0.4100 0-1Ix = 668091.46 4mmex1 = 19.56,ex2=45.44mm,故有：抗弯截面系数Wx=Ix/ex2= 668091.46/45.44 =14702.723mm1.3.5 工具式立柱（支撑立柱）D=48mm t=3mm [σ]=215Mpa1.4 楼面铝合金模板设计1.4.1楼面模板抗弯强度验算楼面模板为宽度400mm ，翼缘高度为65mm,板厚为4mm 的槽型简支梁计算，楼面模板的支撑间距为1200m面板抗弯强度应按下式计算：][maxs nW M σσ≤=式中───最不利弯矩设计值，取均布荷载与集中荷载分别作用时计算结果的大值；───净截面抵抗矩，按本规范表2查取；─── 铝合金材料的抗弯强度设计值。
铝模板计算书
建筑铝合金模板力学计算书目录1 楼面铝模板计算...........................................................................................................................1.1 楼面标准模板（0.4m×1.2m）计算 .................................................................................1.1.1 4mm面板计算........................................................................................................1.1.2 竖向加强肋（snto-014）计算...............................................................................1.1.3 竖向边框（snto-015）计算...................................................................................1.1.4 铝型材snto-006计算.............................................................................................1.2 底笼计算............................................................................................................................1.2.1 楼面底梁（snto-010）计算...................................................................................1.2.2 楼面固顶（snto-011）支撑边计算 .......................................................................1.2.3 铝型材WQ-010计算.............................................................................................1.3 支撑及连接计算................................................................................................................1.3.1 铁顶（φ48×2.5圆通）计算.................................................................................1.3.2 插销计算.................................................................................................................2 梁铝模板计算...............................................................................................................................2.1 梁底铝模板计算................................................................................................................2.1.1 4mm面板计算........................................................................................................2.1.2 竖向加强肋（snto-014）计算...............................................................................2.1.3 竖向边框（snto-015）计算...................................................................................2.1.4 铝型材snto-022计算.............................................................................................2.2 梁底固顶（snto-011）计算..............................................................................................2.3 梁侧面铝模板计算............................................................................................................2.3.1 梁侧面模板1计算.................................................................................................2.3.2 梁侧面模板2计算.................................................................................................2.4 支撑及连接计算................................................................................................................2.4.1 铁顶（φ48×2.5圆通）计算 ................................................................................. 2.4.2 插销计算 .................................................................................................................3 墙身铝模板计算 ...........................................................................................................................3.1 墙身标准模板计算 ............................................................................................................3.1.1 4mm 面板计算........................................................................................................ 3.1.2 竖向加强肋（snto-014）计算 ............................................................................... 3.1.3 铝型材（snto-006）计算 ....................................................................................... 3.2 横向背楞（双拼□60×30×2.5）计算 .............................................................................. 3.3 φ16拉杆计算 .................................................................................................................... 3.4 连接销钉计算 ................................................................................ 错误！未定义书签。
第一部分、仿石造型铝板设计计算书
71
《建筑制图标准》
GB/T 50104-2001
72
《点支式玻璃幕墙工程技术规程》
CECS 127-2001
73
《幕墙玻璃接缝用密封胶》
JC/T 882-2001
74
《中空玻璃用弹性密封胶》
JC/T 486-2001
75
《金属与石材幕墙工程技术规范》
JGJ 133-2001
GB/T 22476-2008
30
《塑料门窗工程技术规程》
JGJ 103-2008
31
《建筑玻璃采光顶》
JG/T 231-2008
32
《铝合金建筑型材 隔热型材》
GB/T 5237.6-2008
33
《中国地震烈度表》
GB/T17742-2008
34
《建筑外门窗保温性能分级及检测方法》
GB/T8484-2008
76
《建筑幕墙抗震性能振动台试验方法》
GB/T 18575-2001
77
《全玻璃幕墙工程技术规程》
DBJ/CT 014-2001
78
《建筑幕墙平面内变形性能检测方法》
GB/T 18250-2000
79
《紧固件机械性能 螺栓、螺钉和螺柱》
GB 3098.1-2000
80
《紧固件机械性能 螺母 粗牙螺纹》
JGJ 145-2013
2
《建筑结构荷载规范》
GB 50009-2012
3
《建筑工程用索》
JG T 330-2011
4
《点支式玻幕墙支承装置》
JG 138-2010
5
《建筑抗震设计规范》
GB 50011-2010
铝合金模板计算书
铝合金模板开启----建筑低碳环保新时代陕西天利成建筑科技有限公司2016年10月第一章铝合金模板及支撑体系计算书一、铝合金模板计算书编制、设计计算依据GB50009-2012 建筑结构载荷规范GB50010-2010 混凝土结构设计规范GB50017-2003 钢结构设计规范GB50666-2011 混凝土结构工程施工规范GB50429-2007 铝合金结构设计规范JGJ59-2011 建筑施工安全检查标准JGJ81-2002 建筑钢结构焊接技术规程JGJ162-2008 建筑施工模板安全技术规范JGJ130-2011 建筑施工扣件式钢管脚手架安全技术规范关于印发《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文；二、铝合金模板体系简介2.1、标准模板单元体系2.2、楼面处铝合金模板固定体系2.3、墙、柱处铝合金模板固定体系对拉螺杆为T18的高强螺杆，背楞上下间距从下往上200mm、600mm、650mm、650mm、550，对拉螺杆水平最大间距800mm。
三、铝合金模板标准单元铝合金模板体系类似于组合钢模板体系，都是由标准单元组合拼装而成。
利于工厂标准化设计、制作。
铝合金模板标准单元均为铝合金挤压型材，根据模板宽度分为100mm~400mm 不等的标准型材。
实际设计制作时楼面板的通用标准规格为400mm×1100mm,墙、柱模板的标准规格为400mm×2600mm(标准长度根据建筑岑高的差异，略有不同)。
下图为铝合金模板的标准单元示意图标准墙、柱模板标准楼面板四、铝合金模板体系材料说明4.1、“天利成”铝合金模板材质成分应符合GB/T3190-2008《变形铝及铝合金化学成分》中6061的要求：4.2、“天利成”铝合金模板材质力学性能应符合GB5237.1-2008《铝合金建筑型材》中6061-T6的要求4.3、“天利成”铝合金模板设计计算应符合GB50249-2008《铝合金结构设计规范》中6061-T6的要求4.4、“天利成”铝合金模板系统标准模板宽度规格有400mm、350mm、300mm、250mm、200mm、150mm、100mm等标准规格，模板带边框高度均为65mm，模板面板高度4mm。
铝模板计算书范文
铝模板计算书范文铝模板是一种常见的建筑施工模板，由铝材制成，具有轻便、耐用、易安装的特点。
在建筑工程中，铝模板的使用越来越广泛，可以用于高层建筑的墙体、框架、楼板等工程，也可以用于隧道、水电工程等场所。
铝模板的计算书是对铝模板进行合理设计和计算的文件，下面将对铝模板计算书进行详细介绍。
首先，铝模板计算书需要包括铝模板的尺寸规格、材料要求、支撑系统和连接方式等基本信息。
尺寸规格包括模板板材的长度、宽度和厚度等，这些数据是根据具体工程需求来确定的。
材料要求通常包括铝合金型材的材质、强度等级、表面处理方式等要求，这些信息直接影响到铝模板的质量和使用寿命。
支撑系统是指铝模板的支撑方式，可以是钢管、支架等，需要计算支撑系统的承载能力和布置方式，以确保铝模板的稳定性。
连接方式是指铝模板之间的连接方式，可以是螺栓连接、焊接等，需要计算连接部位的强度和稳定性。
其次，铝模板计算书需要对铝模板的荷载进行计算。
铝模板承受的荷载包括自重荷载、施工人员和设备荷载、混凝土液压力荷载等。
自重荷载是指铝模板本身的重量，在计算中需要考虑到不同部位的板材厚度和跨距等因素。
施工人员和设备荷载是指在施工过程中，人员和设备对铝模板产生的荷载，需要根据具体施工方式和人员数量计算。
混凝土液压力荷载是指混凝土浇筑过程中对模板产生的液压力荷载，需要根据混凝土浇筑方式和液压力的大小来计算。
最后，铝模板计算书需要对铝模板的强度和稳定性进行校核。
强度校核是指根据荷载作用下铝模板的应力和变形情况，判断铝模板材料的强度是否满足设计要求。
这涉及到铝合金型材的截面性能计算和受力分析，需要考虑到承载能力、屈曲承载力和剪切承载力等指标。
稳定性校核是指对铝模板在荷载作用下的整体稳定性进行计算，包括整体弯曲稳定、屈曲稳定和局部稳定等方面。
需要计算铝模板的临界荷载和承载能力，确保其在使用过程中不易发生失稳和破坏。
综上所述，铝模板计算书是对铝模板进行设计和计算的重要文件，包括尺寸规格、材料要求、支撑系统和连接方式等基本信息，对模板的荷载进行计算，对强度和稳定性进行校核。
铝单板幕墙设计计算书
铝单板幕墙设计计算书Ⅰ.设计依据:《建筑幕墙》 GB/T 21086-2007《玻璃幕墙工程技术规》 JGJ 102-2003《金属与石材幕墙工程技术规》 JGJ 133-2001《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001《建筑结构可靠度设计统一标准》 GB 50068-2001《民用建筑设计通则》GB 50352-2005《建筑设计防火规》 GB 50016-2006《高层民用建筑设计防火规》 GB 50045-95（2005年版）《建筑物防雷设计规》GB 50057-94（2000年版）《建筑结构可靠度设计统一标准》 GB 50068-2001《中国地震动参数区划图》GB18306-2000《建筑制图标准》 GB/T 50104-2001《建筑结构荷载规》 GB 50009-2001(2006年版)《建筑抗震设计规》 GB 50011-2010《混凝土结构设计规》 GB 50010-2002《钢结构设计规》 GB 50017-2003《冷弯薄壁型钢结构技术规》 GB 50018-2002《建筑幕墙平面变形性能检测方法》 GB/T 18250-2000《建筑幕墙抗震性能振动台试验方法》 GB/T 18575-2001《高耐候结构钢》 GB/T 4171-2000《焊接结构用耐候钢》 GB/T 4172-2000《不锈钢和耐热钢牌号及化学成分》 GB/T 20878-2007《铝合金建筑型材第1部分：基材》 GB/T 5237.1-2004《铝合金建筑型材第2部分：阳极氧化、着色型材》 GB/T 5237.2-2004 《一般工业用铝及铝合金板、带材第1部分一般要求》 GB/T 3880.1-2006 《一般工业用铝及铝合金板、带材第2部分力学性能》 GB/T 3880.2-2006 《一般工业用铝及铝合金板、带材第1部分尺寸偏差》 GB/T 3880.3-2006 《紧固件机械性能螺栓、螺钉和螺柱》 GB 3098.1-2000《紧固件机械性能螺母粗牙螺纹》 GB 3098.2-2000《紧固件机械性能螺母细牙螺纹》 GB 3098.4-2000《紧固件机械性能自攻螺钉》 GB 3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB 3098.6-2000《紧固件机械性能不锈钢螺母》 GB 3098.15-2000《螺纹紧固件应力截面积和承载面积》 GB/T 16823.1-1997《铝板幕墙板基》 YS/T429.1-2000《铝板幕墙氟碳喷漆铝单板》 YS/T429.2-2000《铝塑复合板》 GB/T 17748-1999《铝塑复合板用铝带》YS/T432-2000《建筑用铝型材、铝板氟碳涂层》 JG 133-2000《混凝土结构后锚固技术规程》JGJ145-2004《混凝土用膨胀型、扩孔型锚栓》JG160-2004《混凝土接缝用密封胶》 JC/T 881-2001《建筑结构静力计算手册 (第二版) 》《BKCADPM集成系统(BKCADPM2007版)》Ⅱ.基本计算公式:(1).场地类别划分:地面粗糙度可分为A、B、C、D四类：--A类指近海海面和海岛、海岸、湖岸及沙漠地区；--B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；--C类指有密集建筑群的城市市区；--D类指有密集建筑群且房屋较高的城市市区。
铝板造型处钢架计算书
国浩长风铝板造型钢结构计算书目录一、设计计算依据:1.规范及手册： (3)2.工程基本条件： (3)二、设计风荷载确定原则：1.荷载计算： (3)2.荷载和作用效应组合： (3)三．结构计算：1．结构计算： (4)2．连接计算： (14)一. 设计计算依据：1. 规范及手册：《建筑结构荷载规范》………………………………………GB 50009—2001 《钢结构设计规范》…………………………………………GB 50017—2003 《高层民用建筑钢结构技术规范》…………………………………JGJ99—98 《建筑结构静力计算手册》（第二版）……………中国建筑工业出版社出版 《金属与石材幕墙工程技术规范》……………………………JGJ133-20012. 工程基本条件：1．地区类别：C 类2．基本风压：20/55.0m KN W = 3．风力取值按规范要求考虑 4．地震烈度：7度二、设计荷载确定原则:1.恒载：装饰面取G k =0.3KN/m 2;2.活载：屋面Q k =0.5KN;仅作用在顶部；3.风荷载计算：风荷载计算公式：0ωμμβωZ S z K g =其中：K ω−作用在幕墙上的风荷载标准值(KN/m 2)。
z g β−阵风系数， 此处整体可取1.6042;μZ −风压高度变化系数，按《建筑结构荷载规范》取定，根据C 场地，按以下公式计算：1.6887106.98616.044.0=⎪⎭⎫⎝⎛=Z μμS −风荷载体型系数2。
ω0−基本风压。
0ωμμβωZ S z K ==1.6042*2*1.6887*0.55≈3.0KN/m 24.地震作用计算：q EAk =βE αmax G k /A ；q EAk ：垂直于幕墙平面的分布水平地震作用标准值(MPa)； βE ：动力放大系数,取5.0；αmax ：水平地震影响系数最大值，取0.08； G k ：幕墙构件的重力荷载标准值(N)； A ：幕墙构件的面积(mm 2)；q EAk =βE αmax G k /A=5.0*0.08*0.3/1=0.12 KN/m 25.结构自重：按规范要求，构件自重的分项系数取2.1=G γ，程序自动计算；6.荷载和作用效应组合：==================================================================================== NUM NAME ACTIVE TYPE================================================================================= 1 sLCB1 承载能力相加DL( 1.350) + LL( 0.980)---------------------------------------------------------------------------------------------2 sLCB2 承载能力相加DL( 1.200) + LL( 1.400)---------------------------------------------------------------------------------------------3 sLCB3 承载能力相加DL( 1.000) + LL( 1.400)---------------------------------------------------------------------------------------------4 sLCB4 承载能力相加DL( 1.200) + Wy+( 1.400)---------------------------------------------------------------------------------------------5 sLCB5 承载能力相加DL( 1.200) + Wy-( 1.400)---------------------------------------------------------------------------------------------6 sLCB6 承载能力相加DL( 1.200) + Wx+( 1.400)---------------------------------------------------------------------------------------------7 sLCB7 承载能力相加DL( 1.000) + Wy+( 1.400)---------------------------------------------------------------------------------------------8 sLCB8 承载能力相加DL( 1.000) + Wy-( 1.400)---------------------------------------------------------------------------------------------9 sLCB9 承载能力相加DL( 1.000) + Wx+( 1.400)---------------------------------------------------------------------------------------------10 sLCB10 承载能力相加DL( 1.200) + LL( 1.400) + Wy+( 0.840) ---------------------------------------------------------------------------------------------11 sLCB11 承载能力相加DL( 1.200) + LL( 1.400) + Wy-( 0.840)---------------------------------------------------------------------------------------------12 sLCB12 承载能力相加DL( 1.200) + LL( 1.400) + Wx+( 0.840) ---------------------------------------------------------------------------------------------13 sLCB13 承载能力相加DL( 1.000) + LL( 1.400) + Wy+( 0.840) ---------------------------------------------------------------------------------------------14 sLCB14 承载能力相加DL( 1.000) + LL( 1.400) + Wy-( 0.840)---------------------------------------------------------------------------------------------15 sLCB15 承载能力相加DL( 1.000) + LL( 1.400) + Wx+( 0.840) ---------------------------------------------------------------------------------------------16 sLCB16 承载能力相加DL( 1.200) + LL( 0.980) + Wy+( 1.400) ---------------------------------------------------------------------------------------------17 sLCB17 承载能力相加DL( 1.200) + LL( 0.980) + Wy-( 1.400) ---------------------------------------------------------------------------------------------18 sLCB18 承载能力相加DL( 1.200) + LL( 0.980) + Wx+( 1.400) ---------------------------------------------------------------------------------------------19 sLCB19 承载能力相加DL( 1.000) + LL( 0.980) + Wy+( 1.400) ---------------------------------------------------------------------------------------------20 sLCB20 承载能力相加DL( 1.000) + LL( 0.980) + Wy-( 1.400) ---------------------------------------------------------------------------------------------21 sLCB21 承载能力相加DL( 1.000) + LL( 0.980) + Wx+( 1.400) ---------------------------------------------------------------------------------------------22 sLCB22 承载能力相加DL( 1.200) + LL( 0.600) + Qe( 1.300) ---------------------------------------------------------------------------------------------23 sLCB23 承载能力相加DL( 1.000) + LL( 0.500) + Qe( 1.300) ---------------------------------------------------------------------------------------------24 sLCB24 承载能力相加DL( 1.200) + LL( 0.600) + Qe( 1.300) + Wy+( 0.280)---------------------------------------------------------------------------------------------25 sLCB25 承载能力相加DL( 1.200) + LL( 0.600) + Qe( 1.300) + Wy-( 0.280)---------------------------------------------------------------------------------------------26 sLCB26 承载能力相加DL( 1.200) + LL( 0.600) + Qe( 1.300) + Wx+( 0.280)---------------------------------------------------------------------------------------------27 sLCB27 承载能力相加DL( 1.000) + LL( 0.500) + Qe( 1.300) + Wy+( 0.280)---------------------------------------------------------------------------------------------28 sLCB28 承载能力相加DL( 1.000) + LL( 0.500) + Qe( 1.300)+ Wy-( 0.280)---------------------------------------------------------------------------------------------29 sLCB29 承载能力相加DL( 1.000) + LL( 0.500) + Qe( 1.300) + Wx+( 0.280)三、结构计算：采用有限元计算软件MIDAS/GEN进行计算，结果如下：结构分布图(支座):支座位置杆件是100*100*5(*6),腹板6mm厚，以此代替补强板。
铝板计算书
广东省警卫指挥中心建设工程铝单板幕墙设计计算书设计：校对：审核：批准：广东省建科建筑设计院二〇一二年三月十二日目录铝单板幕墙设计计算书 (1)1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范： (1)1.2 建筑设计规范： (1)1.3 铝材规范： (1)1.4 金属板及石材规范： (2)1.5 钢材规范： (2)1.6 胶类及密封材料规范： (3)1.7 五金件规范： (3)1.8 相关物理性能等级测试方法： (4)1.9 《建筑结构静力计算手册》(第二版) (4)1.10 土建图纸： (4)2 基本参数 (4)2.1 幕墙所在地区 (4)2.2 地面粗糙度分类等级 (4)2.3 抗震设防 (4)3 幕墙承受荷载计算 (5)3.1 风荷载标准值的计算方法 (5)3.2 计算支撑结构时的风荷载标准值 (6)3.3 计算面板材料时的风荷载标准值 (6)3.4 垂直于幕墙平面的分布水平地震作用标准值 (7)3.5 作用效应组合 (7)4 幕墙立柱计算 (7)4.1 立柱型材选材计算 (8)4.2 确定材料的截面参数 (9)4.3 选用立柱型材的截面特性 (10)4.4 立柱的抗弯强度计算 (10)4.5 立柱的挠度计算 (11)4.6 立柱的抗剪计算 (11)5 幕墙横梁计算 (12)5.1 横梁型材选材计算 (13)5.2 确定材料的截面参数 (14)5.3 选用横梁型材的截面特性 (15)5.4 幕墙横梁的抗弯强度计算 (16)5.5 横梁的挠度计算 (16)5.6 横梁的抗剪计算 (17)6 铝单板的选用与校核 (18)6.1 铝单板荷载计算 (18)6.2 B板的强度、挠度校核 (19)6.3 铝单板的加强肋(支座)强度、挠度校核 (20)7 连接件计算 (21)7.1 横梁与角码间连接 (21)7.2 角码与立柱连接 (22)7.3 立柱与主结构连接 (23)8 幕墙埋件计算(土建预埋) (25)8.1 荷载标准值计算 (26)8.2 埋件计算 (26)8.3 锚板总面积校核 (27)8.4 锚筋长度计算： (27)9 幕墙转接件强度计算 (28)9.1 受力分析 (28)9.2 转接件的强度计算 (28)10 幕墙焊缝计算 (28)10.1 受力分析 (28)10.2 焊缝特性参数计算 (29)10.3 焊缝校核计算 (29)11 铝单板幕墙幕墙胶类及伸缩缝计算 (30)11.1 立柱连接伸缩缝计算 (30)11.2 耐侯胶胶缝计算 (30)12 幕墙板块压板计算 (30)12.1 压板的弯矩设计值计算 (31)12.2 压板的应力计算 (31)12.3 螺栓抗拉强度验算 (32)铝单板幕墙设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》 GB50429-2007《建筑瓷板装饰工程技术规范》 CECS101：98《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-2001《小单元建筑幕墙》 JG/T216-20081.2建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构防火涂料》 GB14907-2002《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高层民用建筑设计防火规范》 GB50045-95(2005年版)《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-2010《工程网络计划技术规程》 JGJ/T121-99《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑材料放射性核素限量》 GB6566-2010《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2010《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-2010《冷弯薄壁型钢结构技术规范》 GB50018-2002《民用建筑设计通则》 GB50352-2005《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20101.3铝材规范：《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材》 JG175-2011《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝合金建筑型材第1部分基材》 GB5237.1-2008 《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008 《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2008 《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2008 《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2008 《铝合金建筑型材第6部分隔热型材》 GB5237.6-2004 《铝及铝合金彩色涂层板、带材》 YS/T431-2000《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-2006 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009《有色电泳涂漆铝合金建筑型材》 YS/T459-20031.4金属板及石材规范：《干挂饰面石材及其金属挂件》 JC830.1、2-2005 《铝幕墙板、板基》 YS/T429.1-2000 《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2000 《建筑幕墙用铝塑复合板》 GB/T17748-2008 《铝塑复合板用铝带》 YS/T432-20001.5钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《擦窗机》 GB19154-2003《彩色涂层钢板和钢带》 GB/T12754-2006 《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002 《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-19991.6胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002 《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999《石材用建筑密封胶》 JC/T883-2001《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20031.7五金件规范：《封闭型沉头抽芯铆钉》 GB/T12616-2004《封闭型平圆头抽芯铆钉》 GB/T12615-2004《紧固件螺栓和螺钉》 GB/T5277-1985《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004 《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2010《紧固件机械性能自攻螺钉》 GB/T3098.5-2000《紧固件术语盲铆钉》 GB/T3099-2004《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997 《十字槽盘头螺钉》 GB/T818-2000《铜合金铸件》 GB/T13819-1992《锌合压铸件》 GB/T13821-1992《铝合金压铸件》 GB/T15114-2009《铸件尺寸公差与机械加工余量》 QB/T6414-1999《电动采光排烟窗》 JG189-20061.8相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.9《建筑结构静力计算手册》(第二版)1.10土建图纸：2 基本参数2.1幕墙所在地区广州地区；2.2地面粗糙度分类等级幕墙属于外围护构件，按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分仿石造型铝板设计计算书
第一部分、仿石造型铝板设计计算书
一、计算依据及说明
1、工程概况说明
工程名称: 天津市高新区软件及服务外包基地综合配套居住区东区11R项目高层住宅M9~M14外檐幕墙装饰工程
工程所在城市:天津市
工程所属建筑物地区类别:B类
工程所在地区抗震设防烈度:七度(0.15g)
工程基本风压:0.5kN/m2
工程强度校核处标高:65m
2、设计依据
3、基本计算公式
(1).场地类别划分:
根据地面粗糙度,场地可划分为以下类别:
A类近海面,海岛,海岸,湖岸及沙漠地区;
B类指田野,乡村,丛林,丘陵以及房屋比较稀疏的乡镇和城市郊区;
C类指有密集建筑群的城市市区;
D类指有密集建筑群且房屋较高的城市市区;
天津市高新区软件及服务外包基地综合配套居住区东区11R项目高层住宅M9~M14外檐幕墙装饰工程按B类地区计算风压(2).风荷载计算:
幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009- 8.1.1-2 采用
风荷载计算公式: w k =β gz ×μ sl ×μ z ×w
其中: w k
---作用在幕墙上的风荷载标准值(kN/m 2
)
β
gz ---瞬时风压的阵风系数,按《建筑结构荷载规范》
GB50009- 条文说明8.6.1取定
根据不同场地类型,按以下公式计算:β
gz =1+2gI 10(z 10
)(-α)
其中g 为峰值因子取为2.5，I10为10米高名义湍流度,α为地面粗糙度指数
A 类场地: I
10=0.12 ,α=0.12
B 类场地: I
10=0.14 ,α=0.15
C 类场地: I
10=0.23 ,α=0.22
D 类场地: I
10
=0.39 ,α=0.30
μ
z ---风压高度变化系数,按《建筑结构荷载规范》
GB50009- 取定,
根据不同场地类型,按以下公式计算: A 类场地: μ z =1.284×(Z 10
)0.24。
