变频器的相关计算公式

低压变频器的谐波计算公式

低压变频器的谐波计算公式
对于低压变频器的谐波计算，可以使用以下公式：
谐波电压（Vh）= 电压峰值/电压有效值√2 基波电压（V1）正弦波偏移系数（1 + （基波次数^2）电压波动系数）
以及：
谐波电流（Ih）= 电流峰值/电流有效值√2 基波电流（I1）正弦波偏移系数（1 + （基波次数^2）电流波动系数）
具体而言，使用傅里叶变换可以得出电压、电流的每次谐波的幅值和相位，从而根据公式P=√3UIcosφ计算出每次谐波的有功功率。

将所有谐波的有功功率相加，得到谐波功率。

另外，也可以通过测量总有功功率，然后减去基波有功功率来得到谐波功率。

以上内容仅供参考，建议咨询电气工程专家或查阅相关文献资料，获取更准确的信息。

变频器20赫兹电流计算

变频器20赫兹电流计算
变频器用于调节电机的转速，通常输入电源的频率为50赫兹或60赫兹。

如果您希望将变频器的输出频率调整到20赫兹，可以使用下述方法计算所需的电流。

首先，假设原始频率为50赫兹，相关电机的额定电流为I1（单位：安培）。

变频器的输出电流与频率成正比，因此可以根据频率的变化进行比例缩放计算。

可以使用下述公式计算变频器在20赫兹下的电流（I2）：
I2 = (F2 / F1) * I1
其中，F2是目标频率（20赫兹），F1是原始频率（50赫兹），I1是电机的额定电流。

请注意，上述计算仅适用于频率变化对电机负载影响不大的情况下。

如果频率变化较大或负载变化较复杂，请参考变频器的技术规格和相关文档，以获取更准确的电流计算方法和参数设置。

同时，请确保按照相关的安全和操作规范进行操作，并遵循设备制造商的建议。

变频效率传动效率计算公式

变频效率传动效率计算公式在工业生产中，传动系统是非常重要的一部分。

传动系统的效率直接影响到整个生产线的运行效率和能源消耗。

而变频效率传动系统作为一种高效节能的传动方式，其效率计算公式对于工程师和技术人员来说是非常重要的。

本文将介绍变频效率传动效率的计算公式，并对其进行详细的解析和应用。

首先，我们需要了解什么是变频效率传动系统。

变频效率传动系统是通过变频器控制电机的转速，从而实现对传动系统的精准控制。

这种传动方式可以根据实际需求来调节电机的转速，从而达到节能和提高效率的目的。

在这种传动系统中，效率的计算是非常重要的，因为它直接影响到整个系统的能源消耗和运行效率。

变频效率传动系统的效率计算公式如下：η = (Pout / Pin) × 100%。

其中，η表示传动系统的效率，Pout表示输出功率，Pin表示输入功率。

这个公式非常简单，但是它包含了传动系统的核心概念，即输出功率和输入功率的比值。

下面我们将对这个公式进行详细的解析和应用。

首先，我们来看一下输出功率和输入功率的定义。

输出功率是指传动系统输出的有效功率，它可以通过测量电机的转速和扭矩来计算得到。

而输入功率是指传动系统输入的电能，它可以通过测量电机的电流和电压来计算得到。

在变频效率传动系统中，输出功率和输入功率都是动态变化的，因此需要进行实时监测和计算。

在实际应用中，我们可以通过以下步骤来计算变频效率传动系统的效率：1. 测量输出功率，通过安装传感器或者使用功率计来测量传动系统输出的功率。

这个步骤可以实现实时监测，从而得到准确的输出功率值。

2. 测量输入功率，通过安装电流表和电压表来测量传动系统输入的电能。

这个步骤可以实现实时监测，从而得到准确的输入功率值。

3. 计算效率，将测量得到的输出功率和输入功率代入效率计算公式中，即可得到传动系统的效率。

通过上述步骤，我们可以实现对变频效率传动系统效率的准确计算。

这种计算方法不仅可以用于实时监测，还可以用于对传动系统的优化和改进。

变频器节能效率计算完整版

变频器节能效率计算标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]概述在许多情况下, 使用变频器的目的是调速, 尤其是对于在工业中大量使用的风扇、鼓风机和泵类负载来说, 设计选型往往以最大工况来选。

与实际的工况存在较大的可调整空间。

在运行中根据实际运行需要，按照流量、杨程等调节电动机的转速，从而改变电动机的输出转矩和输出功率，以代替传统上利用挡板和阀门进行的流量和扬程的控制, 节能效果非常明显。

同时分析变频器在选型、应用中的注意事项。

1变频调速原理三相异步电动机转速公式为:60fn=式中：n-电动机转速，r/min；f-电源频率，Hz；p-电动机对数s-转差率,从上式可见交流电动机的调速可以概括为改变极对数，控制电源频率以及通过改变参数如定子电压、转子电压等使电机转差率发生变化等几种方式。

变频器效率维持在94%~96%，变频调速是一种高效率、高效能的调速方式，使异步电动机在整个工作范围内保持正常的小转差率下运转，实现无极平滑调速。

变频工作原理异步电动机的额定频率称为基频，即电网的频率，在我国为50Hz 。

电机定子绕组内部感应电动势为U 1≈U 1=4.44U 1UU 11式中U 1-定子绕组感应电动势，V ；1-气隙磁通，Wb ； U -定子每相绕组匝数；U 1-基波绕组系数。

在变频调速时，如果只降低定子频率U 1，而定子每相电压保持不变，则必然会造成1增大。

由于电机制造时，为提高效率减少损耗，通常在U 1=U U ，U 1=U U 时，电动机主磁路接近饱和，增大1势必使主磁路过饱和，将导致励磁电流急剧增大，铁损增加，功率因素降低。

若在降低频率的同时降低电压使U 1U 1⁄保持不变则可保持1不变从而避免了主磁路过饱和现象的发生。

这种方式称为恒磁通控制方式。

此时电动机转矩为T =U 1UU 12π(U 2U +UU 22U 2)(U 1U 1)2式中T -电动机转矩，；U 1—电源极对数；U—磁极对数；U—转差率；U2—转子电阻；U2—转子电抗；由于转差率U较小，(U2U⁄)2U22则有T≈U1UU12πU2U(U11)2=UU1U其中U=U1U2πU2(U1 U1)2由此可知：若频率U1保持不变则T∝s；若转矩T不变则s∝1U1⁄；常数由此可知：保持U1U1=⁄常数，最大转矩和最大转矩处的转速降落均等于常数，与频率无关。

单相转三相变频器功率计算

单相转三相变频器功率计算引言：随着现代工业的发展，对电力负载的需求越来越高，尤其是在三相电力系统中。

然而，在某些场景下，只能使用单相电源供电，这就需要将单相电源转换为三相电源。

单相转三相变频器因此应运而生，它能够将单相电能转换为三相电能，满足工业生产的需求。

本文将介绍单相转三相变频器的功率计算方法，帮助读者更好地了解该设备。

一、单相转三相变频器的基本原理单相转三相变频器是一种能够将单相电源转换为三相电源的电器设备。

它通过变频技术，将单相电能转换为三相电能，以满足工业生产对三相电源的需求。

其基本原理是通过将单相电源的电能分别经过两个相位的电路，然后再通过一个相移电路，最终将单相电能转换为三相电能输出。

二、单相转三相变频器的功率计算方法为了正确地计算单相转三相变频器的功率，我们需要了解以下几个关键参数：1. 输入电压（V_in）：单相电源的电压，单位为伏特（V）。

2. 输入电流（I_in）：单相电源的电流，单位为安培（A）。

3. 输出电压（V_out）：三相电源的电压，单位为伏特（V）。

4. 输出电流（I_out）：三相电源的电流，单位为安培（A）。

5. 功率因数（PF）：单相转三相变频器的功率因数，无单位。

根据以上参数，我们可以使用以下公式计算单相转三相变频器的输出功率（P_out）：P_out = √3 × V_out × I_out × PF其中，√3 是一个常数，表示三相电压与单相电压之间的倍数关系。

三、示例计算假设我们有一个单相转三相变频器，其输入电压为220V，输入电流为10A，输出电压为380V，输出电流为5A，功率因数为0.9。

根据上述公式，我们可以进行如下计算：P_out = √3 × 380V × 5A × 0.9 ≈ 4,165W所以，该单相转三相变频器的输出功率约为4,165瓦特。

四、总结通过本文的介绍，我们了解了单相转三相变频器的基本原理和功率计算方法。

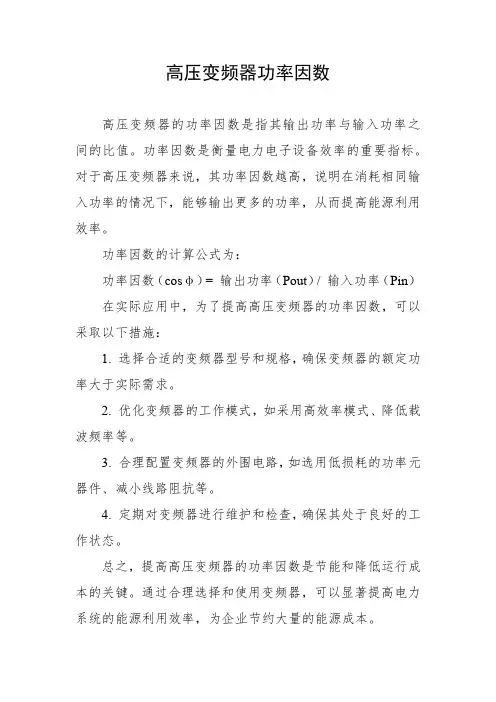

高压变频器功率因数

高压变频器功率因数
高压变频器的功率因数是指其输出功率与输入功率之间的比值。

功率因数是衡量电力电子设备效率的重要指标。

对于高压变频器来说，其功率因数越高，说明在消耗相同输入功率的情况下，能够输出更多的功率，从而提高能源利用效率。

功率因数的计算公式为：
功率因数（cosφ）= 输出功率（Pout）/ 输入功率（Pin）在实际应用中，为了提高高压变频器的功率因数，可以采取以下措施：
1. 选择合适的变频器型号和规格，确保变频器的额定功率大于实际需求。

2. 优化变频器的工作模式，如采用高效率模式、降低载波频率等。

3. 合理配置变频器的外围电路，如选用低损耗的功率元器件、减小线路阻抗等。

4. 定期对变频器进行维护和检查，确保其处于良好的工作状态。

总之，提高高压变频器的功率因数是节能和降低运行成本的关键。

通过合理选择和使用变频器，可以显著提高电力系统的能源利用效率，为企业节约大量的能源成本。

变频与工频计算公式

变频与工频计算公式在电气工程中，变频和工频是两个重要的概念。

变频是指电力系统中频率可变的电能，通常用于调节电机的转速和节能。

而工频是指电力系统中固定的频率，通常为50Hz或60Hz。

在实际工程中，我们经常需要计算变频和工频的相关参数，因此掌握变频与工频的计算公式是非常重要的。

变频计算公式。

在变频调速系统中，我们通常需要计算电机的转速、频率和功率等参数。

以下是一些常用的变频计算公式：1. 电机转速计算公式。

电机的转速通常由变频器控制，其计算公式为：N = 120f/p。

其中，N为电机转速，f为电机的输出频率，p为电机的极数。

2. 电机输出频率计算公式。

电机的输出频率可以通过变频器进行调节，其计算公式为：f = Np/120。

其中，f为电机输出频率，N为电机转速，p为电机的极数。

3. 电机输出功率计算公式。

电机的输出功率可以通过电压、电流和功率因数来计算，其计算公式为：P = √3UIcos(θ)。

其中，P为电机输出功率，U为电机的线电压，I为电机的线电流，θ为电机的功率因数。

工频计算公式。

在工频电力系统中，我们通常需要计算电压、电流、功率和功率因数等参数。

以下是一些常用的工频计算公式：1. 电压、电流和功率的关系。

在工频电力系统中，电压、电流和功率之间的关系可以通过下面的公式来计算：P = √3UIcos(θ)。

其中，P为功率，U为线电压，I为线电流，θ为功率因数。

2. 电流和阻抗的关系。

在工频电力系统中，电流和阻抗之间的关系可以通过下面的公式来计算：I = U/Z。

其中，I为电流，U为电压，Z为阻抗。

3. 电压、电流和功率因数的关系。

在工频电力系统中，电压、电流和功率因数之间的关系可以通过下面的公式来计算：cos(θ) = P/(√3UI)。

其中，cos(θ)为功率因数，P为功率，U为线电压，I为线电流。

综上所述，变频与工频的计算公式是电气工程中的基础知识，掌握这些公式可以帮助工程师们更好地设计和运行电力系统。

变频器频率电压计算公式

变频器频率电压计算公式
变频器的输出电压和频率有一定的关系，其计算公式为：Uo=UsFm/Fs，其中Uo为变频器的输出电压，Us为电源电压，Fm为变频器的输出频率，Fs 为电源频率。

例如，如果电源电压为50V，变频器的输出频率为50Hz时，输出电压就是50V；如果电源电压为220V，输出频率为10Hz时，输出电压就是220V。

变频器输出的频率也可以通过其他公式来计算，例如：
1. 变频器的输出频率公式：Fm=F1N1/N2，其中F1为电源频率，N1为电机的额定转速，N2为变频器的输出转速。

2. 变频器的输出电流公式：I=Pr/(Uocosφ)，其中Pr为负载功率，Uo为变频器的输出电压，cosφ为功率因数。

3. 变频器的效率公式：η=Po/Pi，其中Po为电机输出功率，Pi为变频器输入功率。

因此，使用上述公式就可以根据需要的输出电压和频率来计算变频器的输出电压和频率。

不过在实际使用中，还需要考虑到负载的特性和其他因素的影响。

如何计算变频器制动电阻的功率

如何计算变频器制动电阻的功率
要计算变频器制动电阻的功率，需要考虑电阻的阻值和电流。

以下是详细的计算步骤：
1.确定电阻的阻值（R）：电阻的阻值可以通过变频器制动电阻的技术参数或者电阻器上标示的数值获得。

通常以欧姆（Ω）为单位。

2.确定电流（I）：根据需要制动的负载和制动时间来估算电流。

可以通过变频器的额定电流和制动时间来计算，也可以通过实际测量得到。

3.使用欧姆定律计算功率（P）：功率可以通过以下公式计算：
P=I²*R
其中，P为功率（单位为瓦特），I为电流（单位为安培），R为阻值（单位为欧姆）。

请注意，功率的单位通常以千瓦（千瓦特）为单位。

如果需要转换为千瓦，将瓦特除以1000即可。

4.示例计算：假设电阻的阻值为10欧姆，电流为5安培。

那么根据公式：
P=5²*10=250瓦特=0.25千瓦特
这样计算得到的功率为250瓦特，或者0.25千瓦特。

特别需要注意的是，制动电阻产生的功率会被转化为热能散失，电阻可能会过热，所以在计算和选择制动电阻时要考虑电阻的功率承受能力。

5.根据实际情况和需求进行调整：实际制动电阻的功率通常由设计需求和负载特性决定。

在实际应用中，需要检查制动电阻是否符合相关标准和设备规格，以确保电阻安全可靠。

总之，计算变频器制动电阻的功率需要考虑电阻的阻值和电流。

根据欧姆定律，通过乘积计算得到功率。

但是，需要注意电阻功率是否超过电阻的承受能力，以确保安全可靠。

变频器力矩如何计算公式

变频器力矩如何计算公式引言。

在工业控制系统中，变频器是一种常用的设备，用于控制电机的转速和转矩。

在实际应用中，需要准确计算变频器输出的力矩，以确保设备的正常运行。

本文将介绍变频器力矩的计算方法及相关公式。

变频器力矩的计算方法。

变频器力矩的计算方法主要涉及到电机的基本参数和变频器的控制方式。

一般来说，可以通过以下步骤来计算变频器输出的力矩：1. 获取电机的基本参数，包括额定转速、额定功率、额定电流等。

2. 确定变频器的控制方式，包括开环控制和闭环控制。

开环控制是指变频器根据输入的频率和电压来控制电机的转速和转矩；闭环控制是指变频器通过反馈系统来实时调节电机的转速和转矩。

3. 根据电机的基本参数和变频器的控制方式，利用相应的公式来计算变频器输出的力矩。

变频器力矩的计算公式。

根据不同的控制方式，变频器力矩的计算公式也有所不同。

以下将分别介绍开环控制和闭环控制下的变频器力矩计算公式。

开环控制下的变频器力矩计算公式。

在开环控制下，变频器输出的力矩可以通过以下公式来计算：T = K × (f × V) / (2 ×π× n)。

其中，T表示输出的力矩，K表示电机的转矩系数，f表示变频器输出的频率，V表示变频器输出的电压，n表示电机的转速。

闭环控制下的变频器力矩计算公式。

在闭环控制下，变频器输出的力矩可以通过以下公式来计算：T = K × (f × V) / (2 ×π× n) + Kp × (n n)。

其中，T表示输出的力矩，K表示电机的转矩系数，f表示变频器输出的频率，V表示变频器输出的电压，n表示电机的转速，Kp表示闭环控制系统的比例增益，n表示电机的期望转速。

结论。

通过以上介绍，我们可以看到，变频器力矩的计算公式主要涉及到电机的基本参数、变频器的控制方式和相应的转矩系数。

在实际应用中，需要根据具体的情况来选择合适的计算方法和公式，以确保变频器输出的力矩符合设备的要求。

变频器功率计算公式

变频器功率计算公式变频器是一种能够改变电源频率以控制电机运行的装置。

在工业领域中，变频器被广泛应用于电机控制系统中，可以实现电机的调速、节能和精确控制。

在使用变频器时，我们需要根据具体的应用场景来计算变频器的功率，以确保其正常运行。

变频器功率计算的公式如下：功率（kW）= 电机电流（A）× 电机电压（V）× 功率因数× 变频器效率其中，电机电流是指电机工作时的电流值，单位为安培（A）；电机电压是指电机工作时的电压值，单位为伏特（V）；功率因数是指电路中有功功率与视在功率之比，它的取值范围为0到1之间；变频器效率是指变频器的能量转换效率，通常为百分比形式。

在实际应用中，计算变频器功率需要根据电机的额定功率和负载情况进行综合考虑。

首先，我们需要了解电机的额定功率，即电机能够持续运行的最大功率。

在选择变频器时，应确保变频器的额定功率大于或等于电机的额定功率，以确保变频器能够正常工作。

其次，我们需要考虑负载情况，负载越大，电机所需的功率也就越大，因此变频器的功率也需要相应增加。

在计算变频器功率时，还需要考虑功率因数和变频器效率。

功率因数是反映电路负载的复杂程度的重要参数，如果功率因数较低，会导致电网负荷加重，降低电能的利用效率。

因此，在实际使用中，我们需要选择功率因数较高的变频器，以提高电能的利用效率。

同时，变频器的效率也是影响功率计算结果的重要因素，较高的效率意味着更高的能源利用率，可以减少能源的浪费。

除了以上的参数和公式，还有一些其他因素需要考虑。

例如，电机的起动电流，变频器的过载能力，以及变频器的可靠性和寿命等。

这些因素都会直接或间接地影响到变频器的功率选择和计算。

变频器功率计算是一个综合性的问题，需要考虑多种因素。

在实际应用中，我们应根据具体情况选择合适的变频器，并根据上述公式计算功率，以确保变频器能够正常工作并满足实际需求。

同时，我们也应关注能源的节约和效率提升，选择功率因数较高和效率较高的变频器，以减少能源的浪费，实现节能和环保的目标。

变频器应用现场计算公式

变频器应用现场计算公式1、电机转速计算公式一般异步电机转速n与同步转速n1存在一个滑差关系n1—同步转速(r/min) ; f1—定子供电电源频率(Hz) ; P—磁极对数; n—异步电机转速(r/min) ; S—异步电机转差率(10%以下，一般取3%)。

2、转矩计算公式TT MM=9550P n反之PP=TT MM∗n9550T是转矩，单位N·m ；P是输出功率，单位KW ；n是电机转速，单位r/min 3、制动电阻计算公式能耗制动电阻的阻值可由下式计算：RR BB=U D20.1047(T B−0.2T M)n1U取值700V；T B是制动力矩，单位是N•m（牛米）；n1是减速开始时的速度；R B D是制动电阻阻值；P 是电机的额定（输出）功率单位是千瓦（KW）；n 是额定转速，单位是转每分(r/min)；T M是电机的额定转矩，单位是N•m能耗制动电阻的功率，按长期工作制考虑时计算如下：P LO≈U D2/R B根据实际工况，可以适当减小制动电阻R B的功率，一般按上式计算功率的约1/3进行选择。

若想增加制动力矩，可以适当减小制动电阻阻值，同时应放大其功率。

制动电阻快速取值法：【R min=U D/I MN】≤R B≤【R max=2U D/I MN】150%的制动力矩 80%的制动力矩R B――制动电阻阻值U D――直流电压（通常按680V计算）R Min――制动电阻最小取值I MN――电动机额定电流（实际取变频器的额定电流） R Max――制动电阻最大取值节能计算公式水泵：一、挡板调节电机的功率：电机的输入功率P为：P=1.732×U×I×co s∮电机的输出功率Pn（轴功率）＝额定功率电机的效率n1＝电机的输出功率/电机的输入功率=P1/P=η流体力学三定律可知：Q1/Q2=n1/n2; H1/H2=(n1/n2)2; P1/P2=(n1/n2)3; P=H×Q式中:Q1、H1、P1—水泵在n1转速时的水量、水压、功率;Q2、H2、P2—水泵在n2转速时相似工况条件下的水量、水压、功率。

变频器的节能计算方法

现有一台250KW风机,现采用星--三角起动运行,工作电流太约在360A左右,如果改成变频器,一个小时能节多少电,太概多长时间能收回成本.变频器节能计算方法例如：当从50Hz降至45Hz得公式：P45/P50=45（3次方）/50（3次方）P45=（2）当从50Hz降至45Hz得已知：单台冷却器在工频耗电功率为250KW/h。

（3）∵P45==×250= KW/h（4）单台电机节能：= KW/h;为原耗电量节约为250×100%=%（5）年节能：250kw×24h×30d×12m×%＝585360KW；按1KW/h电费元计算年节约共计585360×＝263412元。

2. 公式：P45/P50=45（3次方）/50（3次方）P45=我想知道这个叫什么公式,这个公式怎么来的公式：P45/P50=45（3次方）/50（3次方）这个公式是由风机工作特性决定的，由于风机是二次方负载，轴功率与转速的三次方成正比。

风机水泵类负载使用高压变频器节能计算风机水泵工作特性风机水泵特性：H=H0-（H0-1）＊Q2H－扬程Q－流量H0－流量为0时的扬程管网阻力：R＝KQ2R－管网阻力K－管网阻尼系数Q－流量注：上述变量均采用标么值，以额定值为基准，数值为1表示实际值等于额定值风机水泵轴功率P：P=KpQH/ηbP－轴功率Q－流量；H－压力；ηb－风机水泵效率；Kp－计算常数；流量、压力、功率与转速的关系：Q1/Q2=n1/n2;H1/H2=（n1/n2）2;P1/P2=（n1/n2）3■变阀控制变阀调节就是利用改变管道阀门的开度，来调节泵与风机的流量。

变阀调节时，泵或风机的功率基本不变，泵或风机的性能曲线不变，而管道阻力特性曲线发生变化，泵或风机的性能曲线与新的管道阻力特性曲线的交点处就是新的工作点。

■变频控制变频调节就是利用改变性能曲线方法来改变工作点，变速调节中没有附加阻力，是比较理想的一种调节方法。

变频器降速后功率的计算方法

变频器降速后功率的计算方法
变频器是一种电力调节设备，可以将电网的交流电转化为可变频率、可变电压的交流电，实现对电动机的调速控制。

变频器降速后功率的计算方法需要考虑两个因素：输出电压和输出频率。

变频器通过降低输出电压和频率的方式实现降速，因此其输出功率也会随之下降。

降速后的输出功率可以通过以下公式计算：
输出功率 = 电机额定功率× (降速后的输出电压 / 电机额定电压) × (降速后的输出频率 / 电机额定频率)
其中，输出电压和输出频率分别与电网电压和频率的比例相关。

在实际使用过程中，需要根据实际情况选择是否采用降频方式进行调速。

同时，在使用变频器进行降频时，需要注意保证电机额定电流不超过额定电流，否则会造成电机过载。

以上内容仅供参考，如需更多信息，建议查阅变频器相关书籍或咨询专业技术人员。

变频器的相关计算公式

1.变频器输出频率与输出电压之间对应关系：变频器输出频率与输出电压为正比。

举例：当输出频率由50Hz调整为30Hz时，实测的输出电压为232V。

此时，输出频率为额定频率的60%，输出电压同样为输入电压的60%。

2.变频器输出频率与输入功率之间对应关系：变频器输出频率与输入功率的立方成正比。

举例：当输出频率由50Hz调整为30Hz时，输入功率由额定值减少为P输入=
设：电动机额定功率=100KW则输入功率==21.6KW。

3.变频器输出频率与输入电流之间对应关系：变频器输出频率与输入电流的立方成正比。

举例：当输出频率由50Hz调整为30Hz时，输入电流由额定值减少为P输入=
设：电动机额定电流=200A则输入功率==43.2A。
