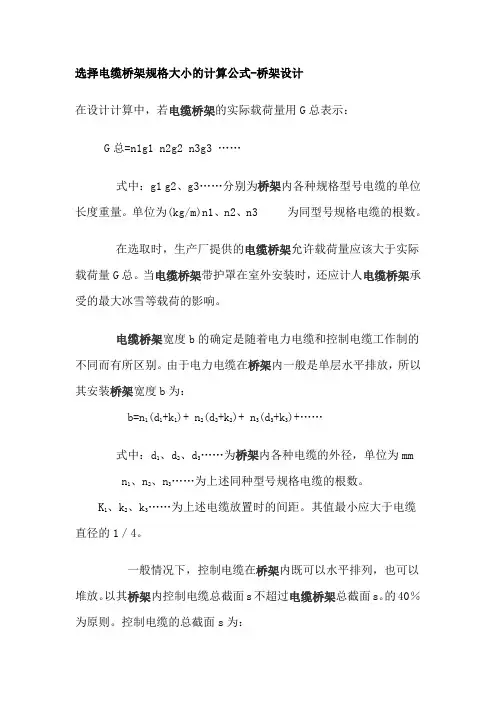

选择电缆桥架规格大小的计算公式-桥架设计在设计计算中，若电缆桥架的实际载荷量用G总表示：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
当电缆桥架在室内安装时，为保证桥架平直美观，整齐一致，它的水平方向载荷形变一般应控制在4.0mm以内。
根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线，当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求。
图3-1-1 梯级式桥架载荷曲线图选用电缆桥架的步骤购买电缆桥架之前主要有四部工作：(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。
桥架计算公式大全桥架弯头计算器
桥架计算公式大全桥架弯头计算器1.承重能力计算公式桥架的承重能力取决于材料的强度和结构的稳定性。
承重能力（N）=路段长度（m）×单位长度承重能力（N/m）2.横截面高度计算公式横截面高度（H）= 最大电缆包径（mm）+ 2 × 单层导线的直径（mm）+ 103.横截面宽度计算公式横截面宽度（B）= 最大电缆包径（mm）+ 2 × 单层导线的直径（mm）+ 104.桥架跨距计算公式桥架的跨距是指两个支撑点之间的距离。
桥架跨距（L）=支撑点之间的距离（m）5.桥架高度计算公式桥架的高度是指桥架与地面的垂直距离。
桥架高度（H）=桥架跨距（L）/106.桥架通道宽度计算公式桥架通道宽度（B）= 最大电缆包径（mm）+ 2 × 单层导线的直径（mm）+ 10桥架弯头是桥架系统中必不可少的一个组件，它用于连接不同方向的桥架，使电缆能够沿着所需路径走向。
桥架弯头的设计和计算也是非常重要的。
对于桥架弯头的计算，主要包括以下几个方面：1.弯头的材料选择：根据桥架系统的要求和使用环境的特点选择合适的材料，常见的有钢板、铝合金等。
2.弯头的角度确定：根据电缆的走向和布线要求确定弯头的角度，一般为90度弯头。
3.弯头的尺寸计算：根据电缆包径和导线的直径确定弯头的尺寸，考虑到电缆的弯曲半径和弯头内径之间的关系，以确保电缆能够顺利通过弯头。
桥架弯头的计算可以通过以下公式进行：1.弯头长度计算公式弯头长度（L）=2×（弯头半径（R）+弯头内径（r））×π2.弯头内径计算公式弯头内径（r）=电缆包径（D）+2×单层导线的直径（d）+103.桥架弯头的安装高度计算公式桥架弯头的安装高度（H）=桥架高度（h）-弯头高度（h）通过以上公式的计算和选择合适的材料，可以得出合理的桥架弯头尺寸，保证电缆的正常布线和使用。
总结：。
电缆桥架计算公式
电缆桥架计算公式
1.电缆桥架尺寸计算公式：
电缆桥架的尺寸计算根据电缆的数量、截面积和布置方式等参数进行，常用的尺寸计算公式如下：
横向宽度W=√(n×S×k1)
其中
W 表示电缆桥架的横向宽度，单位为mm
n表示电缆的数量
S 表示电缆的横截面积，单位为mm²
k1为修正系数，取值一般在0.8-1之间，根据实际情况确定
2.电缆桥架载荷计算公式：
电缆桥架的载荷计算需要考虑电缆的重量以及电缆桥架自身的重量，
常用的载荷计算公式如下：
载荷P=n×G×k2
其中
P表示电缆桥架的载荷，单位为N
n表示电缆的数量
G表示每米电缆的重量，单位为N/m
k2为修正系数，一般根据电缆桥架的可靠性要求，取值为1.2-1.5
3.电缆桥架支架间距计算公式：
电缆桥架的支架间距需要根据电缆的重量和桥架的载荷承受能力进行
计算，常用的支架间距计算公式如下：
支架间距L=√(P×k3/(w×h×k4))
其中
L 表示支架间距，单位为mm
P表示电缆桥架的载荷，单位为N
k3为修正系数
w 表示电缆桥架的宽度，单位为mm
h 表示电缆桥架的高度，单位为mm
k4为修正系数，一般取值为0.8-0.9
以上是常用的电缆桥架计算公式，不同的项目需求和使用条件会有所
差异，因此具体的计算公式应根据实际情况进行确定。
在进行电缆桥架计
算时，需要准确了解电缆的数量、截面积、重量以及桥架的尺寸、载荷承
受能力等参数，以确保设计的电缆桥架能够满足使用要求并保证工程质量。
电缆桥架尺寸选择与计算公式
电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
关于电缆桥架的选择与计算方法v

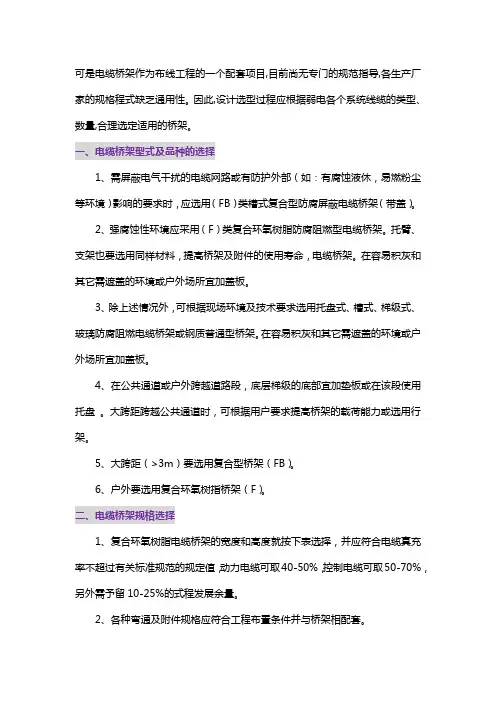

可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
1桥架分类及计算公式
计算公式如下：电缆桥架的宽度设计时分电力电缆和控制电缆，计算公式不同：对电力电缆可以采用上面的公式，控制电缆可以采用这个公式：b=S/h=S0/40%(S=S0/40%)式中S0=n1*S1+n2*S2+n3*S3+......n1,n2,n3...为相应电缆根数；S1，S2,S3....为各电缆横截面积（按电缆外径计算）：S----桥架空间横截面积h---桥架空间净高你的计算方法公式都对的，就是电缆直径计算方法不对，应该这样计算就比较准确了。
0.7854 ×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.7854 ×（0.2 ×0.2）×48 = 1.5平方电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。
电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。
由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。
时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等 [1]。
分类编辑梯级式电缆桥架图合于控制电缆的敷设。
托盘式图片不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
槽式电缆桥架图片安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
电缆桥架的安装及计算公式
电缆桥架是整个布线工程中不可缺少的部分。
可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
选择电缆桥架规格大小的计算公式
选择电缆桥架规格大小的计算公式首先，需要明确桥架的最大负载能力。
这取决于所需支撑的电缆总重量。
一般来说，每米电缆桥架的承重能力以kN为单位。
根据电缆的数量和尺寸，我们可以计算出电缆的总重量，然后根据所需的安全系数来确定电缆桥架的最小承重能力。
其次，要根据电缆的数量和尺寸来确定电缆桥架的宽度和高度。
一般来说，电缆桥架的宽度应为电缆总宽度的1.2倍，以确保电缆安装和维护的空间。
电缆桥架的高度应根据电缆数目和尺寸来确定，以确保足够的垂直空间。
另外，还需要考虑电缆桥架的长度和横跨间距，以确定桥架的支撑点数量和间距。
桥架的长度应包括电缆的总长度和电缆的弯曲半径。
电缆桥架的支撑点数量和间距应根据电缆的数量，尺寸和重量来确定，以确保桥架的稳定性和可靠性。
最后，还需要考虑安装环境和安装方式。
例如，在室内环境中，可以选择不同材质的电缆桥架，如热镀锌钢或不锈钢。
对于室外环境，可能需要额外的防腐措施，如涂层或镀锌处理。
总结一下，选择电缆桥架的规格大小需要考虑以下几个因素：载重能力、电缆的数量和尺寸、安装环境、安装方式等。
根据这些因素，可以使用以下公式来计算电缆桥架的规格大小：1.计算电缆总重量：电缆总重量=单根电缆长度×电缆数量×电缆单位长度重量2.计算电缆桥架的最小承重能力：电缆桥架最小承重能力=电缆总重量×安全系数3.计算电缆桥架的宽度：电缆桥架宽度=电缆总宽度×1.24.计算电缆桥架的高度：电缆桥架高度=电缆总高度+备用空间5.计算电缆桥架的长度：电缆桥架长度=电缆总长度+电缆弯曲半径6.计算电缆桥架的支撑点数量：支撑点数量=电缆总长度/横跨间距7.计算电缆桥架的支撑点间距：支撑点间距=横跨间距。
电缆桥架大小选择公式
电缆桥架大小选择公式电缆桥架是一种用于电力、通信、数据线缆等各种系统的安装的设备。
正确选择电缆桥架的大小是确保其能够承载和支撑所有电缆并满足安全要求的关键因素之一、本文将介绍几种常见的电缆桥架大小选择公式。
首先，我们需要确定所需的桥架宽度和高度。
桥架宽度取决于需要安装的电缆数量和直径，而桥架的高度取决于所需的垂直间距和安装环境。
确定所需宽度的一种常用公式为：W=Σ(CD)+S其中，W为桥架的宽度，Σ(CD)为每个电缆直径的总和，S为电缆之间的空间。
Σ(CD)可以通过测量电缆直径并求和来确定。
S的值根据实际需求进行调整，一般建议为电缆直径的1/3到1/2确定所需高度的一种常用公式为：H=Σ(L)+M其中，H为桥架的高度，Σ(L)为各电缆垂直间距的总和，M为安全余量。
Σ(L)的计算需要考虑电缆的安装方式和间距要求。
可以根据垂直间距要求来计算每个电缆的间距，并求和得出Σ(L)的值。
M的值一般建议为电缆直径的1/4到1/3除了上述公式，还需要考虑桥架的最大承载能力。
承载能力是指桥架能够承受的最大负荷。
根据桥架的设计和材料，可以通过以下公式计算承载能力：MCL=Σ(ML)+W需要注意的是，以上公式仅能提供初步的桥架大小选择，并且可能因为具体情况的不同而有所变化。
在实际使用中，应该根据具体工程的需求来进行合理的调整和设计，并参考相关的规范和标准。
总之，选择电缆桥架的大小需要考虑电缆的数量、直径、垂直间距和安装环境等因素。
通过合理运用公式和相关规范，可以得到满足要求的电缆桥架大小。
常用电缆桥架的单位长度与重量换算表
桥架的单位长度与重量换算表及公式换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.常用电缆桥架的单位长度与重量换算表(1)立柱及托臂(包括底座重量)立柱托臂规格单位重量 (kg/件)规格单位重量(kg/件)一般轻型工字型h=100m15.7010.39臂长150件 1.21丁字型h=100m14.509.12臂长200件 1.42槽钢型 6#m10.138.54臂长300件 1.94槽钢型 8#m11.54-臂长400件 2.43槽钢型10#m13.50-臂长500件 2.92角钢型 60m9.02 6.38臂长600件 3.4l角钢型 75m12.43-臂长700件 3.90----臂长800件 4.40注:a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。
(2)电缆桥架：序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1100×50m－－ 6.00 2.00 2150×75m 5.00 6.008.00 3.00 3200×60m 6.007.50－ 3.50 4200×100m7.509.0012.00－5300×60m 6.5010.00－－6300×100m8.0011.50－－7300×150m10.5013.0017.00－8400×600m9.0012.50－－9400×100m10.5014.50－－10400×150m13.0017.00－－11400×200m－－25.00－12500×60m11.0015.00－－续表序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式13500×100m12.5017.00--14500×150m14.5020.00--15500×200m--30.00-16600×60m12.5018.00---17600×100m14.0020.00--18600×150m16.0023.00--19600×200m--35.00-20800×100m16.0026.00--21800×150m18.0029.00--22800×200m--43.00-注:电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
电缆桥架尺寸选择与计算公式
电缆桥架尺寸选择与计算公式电缆桥架是一种用于支撑和保护电缆的设备，通常由金属或塑料制成。
选择和计算电缆桥架的尺寸是确保安全和有效的电缆布线的关键步骤。
一、电缆桥架尺寸选择的主要考虑因素：1.电缆的数量和直径：根据电缆的数量和直径确定所需的电缆桥架的宽度和深度。
确保电缆能够垂直或水平地放置，并有足够的空间以容纳未来可能添加的电缆。
2.预计的负荷：根据电缆和设备的重量和所需的额定负荷，确定所需的电缆桥架的材质和强度。
对于较大负载，通常需要更强度更高的金属电缆桥架。
3.安装环境：考虑电缆桥架的安装环境，例如室内还是室外，湿度，温度等。
对于室外环境，通常需要更耐腐蚀的金属或塑料材料。
4.布线路径：确定电缆桥架的长度和形状，以适应所需的布线路径。
考虑建筑物的结构和布局，选择适当的电缆桥架连接方式，如直线型、弯曲型或T型。
5.维护和管理需求：考虑电缆桥架的维护和管理需求，例如清洁、绝缘和接地要求等。
二、电缆桥架尺寸计算的常用公式：1.电缆桥架的宽度计算公式：每根电缆的最小宽度=（电缆直径+2）×电缆数量电缆桥架的宽度=每根电缆的最小宽度×安全系数2.电缆桥架的深度计算公式：电缆桥架的深度=（电缆直径+2）×安全系数3.电缆桥架的弯曲半径计算公式：弯曲半径=电缆直径×弯曲系数4.电缆桥架的负荷计算公式：负荷=电缆桥架长度×电缆桥架宽度×单位长度的负荷以上计算公式中，安全系数和弯曲系数根据具体情况而定，可以参考相关标准或经验值进行选择。
三、总结：正确选择和计算电缆桥架的尺寸是确保电缆布线系统安全和有效运行的关键。
根据电缆数量和直径、负荷、安装环境、布线路径和维护需求等因素，选择适当的电缆桥架尺寸。
使用常用的计算公式，根据电缆的直径、数量和安全系数，计算出电缆桥架的宽度、深度和弯曲半径等参数，并根据具体情况进行调整。
保证电缆桥架的强度、稳定性和可靠性，有效支撑和保护电缆。
常用电缆桥架的单位长度与重量换算表及公式
常用电缆桥架的单位长度与重量换算表及公式
换算表, 电缆桥架, 公式, 重量, 单位
按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似
值),300-500按2.5计算,600以上按3.0计算.
上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.
常用电缆桥架的单位长度与重量换算表
注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离
从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安
装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套
桥架仍按总重量执行电缆
桥架综合定额。
注 :电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
电缆桥架型号-电缆桥架规格..
电缆桥架规格型号、选型一、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
二、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
2、电缆桥架宽度b的计算：(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40左右)3、电缆的总载面积：S=S0/40 d=S/H=S0/40h4、需要的托架横载面积：So=n1式中：h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。
电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。
这里须要提到一个线槽的概念，良多人把桥架与线槽混为一体，以为成效大体雷同，实在不然。
桥架〔ＣＴ〕与线槽〔ＭＲ，也有注标ＳＲ〕存在很大的差异，主要有桥架重要用于敷设电力电缆和节制电缆，线槽用于敷设导线跟通信线缆；桥架绝对大〔200×100到600×200), ://qiaojia-zj.1912china /，线槽相对较小；桥架拐弯半径比较大，线槽大局部拐直角弯；桥架跨距比较大，线槽比拟小；因而固定支架差异较大，支吊架的个数差异大；固定、安装方法不同；在某些场合，桥架没盖，线槽通常全是带盖封锁的线槽来走线，桥架则是用来走电缆的。
电缆桥架规格大全、表示方法及计算
电缆桥架规格大全、表示方法及计算电缆桥架规格大全、表示方法及计算电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：250×250150×250 150×300100×250 150×200梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算：电缆桥架的载荷G总的计算：G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h 式中：h为电缆桥架净高。
电缆桥架型号表示方法
电缆桥架型号表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。
注意事项1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。
2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。
3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。
4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
5、电缆桥架装置应有可靠接地。
如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
当电缆桥架在室内安装时，为保证桥架平直美观，整齐一致，它的水平方向载荷形变一般应控制在4.0mm以内。
根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线，当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求。
图3-1-1 梯级式桥架载荷曲线图图3-3-2 托盘式桥架载荷曲线图图3-3-3 槽式桥架载荷曲线图选用电缆桥架的步骤购买电缆桥架之前主要有四部工作：(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。
(3)按最大的电缆总均布荷载值来验算桥架强度。
根据耐受强度初步确定的桥架型号、规格及支点间距,查阅郑州现代电缆桥架厂的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。
(4)确定挠度。
一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
电缆桥架减轻自重的方法和选择方案减轻重量可以采用铝合金电缆桥架和玻璃钢桥架,其外形尺寸，荷载特性均与钢质桥架基本相近,由于铝、钢比重不同(AL=2.7,Fe=7.86，按重量计算,铝钢之比约为1：3,根据两种材质的市场价折算,铝合金桥架的造价费用较之同类镀锌钢桥价要高出2.0倍,铝合金桥架具有美观,重量轻、安装方便等优点, 近年来, 铝合金桥架已在有的工程中加以应用。
电缆桥架分为槽式、托盘式和梯架式等结构,由支架、托臂和安装附件等组成。
选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。
建筑物内桥架可以独立假设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点，可选择不锈钢电缆桥架、热镀锌电缆桥架、热浸锌电缆桥架等。
电缆桥架常见规格（宽×高×板厚）及线槽价格计算方法备注：1、根据线槽规格不同:二通价格：线槽价格/米×1.2-1.3；三通价格：线槽价格/米×1.4-1.5；四通价格：线槽价格/米×1.7-1.8；异形弯通价格按实际情况定。
2、梯架需配盖板，盖板价格另计；3、线槽各种配件可按现场实际需要配做；4、如板材需要特殊加厚，价格就应按增厚板材计价；5、桥架表面处理有喷防火涂料、喷塑、冷镀锌、热镀锌、外加防火板几种方式智能建筑的电线电缆桥架设计内容建筑的弱电系统,通常有多个信息监控和通信设施诸如BA(楼宇自动化)、OA(办公自动化)、CA(通信自动化)等相应的系统组成,A为例,除了建筑物本身的供电、供排水、空调、电梯和停车场等设施配置必要的信息监控外,还有SA(安保自动化)、FA(消防自动化)等若干个子系统,实现系统集成或部分系统集成。
根据建筑主体的功能需求来确定其等级和内容,这些系统包括不同类别的电缆和导线,其中有些是属于有源缆线(电源电压一般为DC12/24/48V和AC220V), 有些则是无源电(光)缆线(如数据电缆、视频同轴电缆等),因此,在布线方式和路由选择的排列进行设计时,应该加以区别,不但应该符合规范的要求,还要考虑布线的安全性、可扩性、经济性和美观,便于维修,电缆桥架作为承载各种电缆敷设的载体,从属于布线的需要,同样应遵循上述原则加以实施。
由于建筑物内多种管线平行交叉,空间有限,特别是大型写字楼、金融商厦、酒店、场馆等建筑,信息点密集,缆线敷设除了采用楼板沟槽和墙内埋管方式外,在竖井和屋内天棚吊顶内广泛采用电缆桥架,提供不同走向的布线,弱电系统的各种缆线分类布放在桥架内,其最佳路由选择和安装方式要根据走向的要求,并结合建筑结构和空调、电气等管线协商的位置加以确定,无源缆线不能与有源电缆并排铺设, 受条件所限铺放同一桥架内,其间必须采用金属桥架隔板分设,引出的缆线尽量避免平面交叉,桥架穿越楼板,墙体或伸缩缝时,应该在建筑图上标出予留相应的空洞和位置,避免因遗漏等到施工时临时钻空,可能伤及土建结构。
为了防止电磁辐射的干扰(EMC)，在桥架的设计中，应考虑桥架的封闭性。
桥架工程安装工艺标准一、范围本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。
二、定义本标准采用下列定义2.1 钢制电缆桥架(以下简称桥架)由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。
小规格的无孔托盘，常称为线槽，用为敷设电线)。
2.2 填充率又称截面利用率。
是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。
2.3 支吊架承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称。
2.4 附加集中载荷安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。
三、工艺流程┏━━━━━━━━━━┓┏━━━━━━━┓技术和物资准备┣━━→┃桥架检查┣━━┗━━━━━━━━━━┛┗━━━━━━━┛┏━━━━━━━┓┏━━━━━━━━━━┓━→┃桥架定位┣━━→┃支吊架制作安装┣━━┗━━━━━━━┛┗━━━━━━━━━━┛┏━━━━━━━┓┏━━━━━━━┓━→┃桥架安装┣━━→┃桥架接地┣━━━┗━━━━━━━┛┗━━━━━━━┛┏━━━━━━━━━━┓━→┃质量自检和互检┃┗━━━━━━━━━━┛四、工艺过程4.1 技术和物资准备1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。
了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。
从保证施工质量、安全和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。
2. 审查桥架施工图时，应特别注意以下三个方面是否存在问题:A. 电缆从底部引出和从侧面引出的桥架。
它们的高度和宽度应满足电缆最小弯曲半径的要求。
桥架的弯通应满足经过该弯通的电缆最小弯曲半径要求。
B. 载荷较重的桥架沿混凝土墙、现浇混凝土楼板敷设时，应尽可能埋设安装支、吊架用的预埋件。
在振动大的场所振动可能影响膨胀螺栓牢度的部位，应埋设安装支、吊架的预埋件。
C. 在高层建筑里吊顶与楼板之间净距较小、各种管道比较集中的部位，桥架安装应不会影响其它管道和设备安装、应不影响吊顶高度。
3. 编制《施工预算》、《施工方案》(或《简要施工方案》)，按预算和方案及工程计划进度，提出供料、机具和计量器具计划，由物资部门(或建设单位)及时提供桥架、附件和吊、支架，提供机具和计量器具。
4. 在选择桥架时，除了必须由公司规定的合格分供方供应外，还应注意符合设计规定的规格、结构形式(梯架、有孔托盘还是无孔托盘)。
桥架的板材厚度，在设计的施工图中不作规定时，可见表1。
表1 桥架允许的最小板材厚度5. 特殊的附件，如调角、调宽、调高连接件、隔板、护罩(盖)，应与桥架直线段、弯通、变径直通一起提出订货。
垂直敷设和坡度较大的梯形桥架和托盘应有固定电缆用的横档。
4.2 桥架和附件的检查及堆放1. 应有产品合格证书、产品样本或说明书，其中应包括电缆桥架在不同跨距下最大允许均布载荷及变形量图。
2. 桥架、立柱、托臂都应平整、无变形、无扭曲，无毛刺和刃边。
3. 桥架的防腐质量应符合以下要求:A. 热浸镀锌桥架表面锌层应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌(直径2mm以上)等缺陷，不得有影响安装的锌瘤。
B. 电镀锌桥架表面锌层应光滑、均匀、致密，不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。
C. 涂漆桥架的表面应平整、光滑、均匀，不起皮、起皱、无气泡。
4. 单件桥架的几何尺寸(长、宽、高)允许偏差应符合表2要求。
表2 单件桥架几何尺寸允许偏差(mm)5. 支、吊架与桥架的接触面平直度偏差应不大于1mm，立柱与托臂、托臂与桥架、桥架与连接件应匹配，连接(安装)孔数量正确，位置准确，孔径大小合适。
6. 检查方法视数量而定。
数量大、规格多的可抽检，抽检百分比宜控制在10%。
若有质量问题，应再抽检10%，质量问题要作记录。
7. 以保证工程质量和工程合同要求为原则，对不同质量问题，采取不同的整改措施，或退货，或现场整改。
