备自投逻辑动作顺序说明及注解
110kV备自投动作逻辑
110kV备自投说明1、基本情况：CAS-225E型南瑞科技微机备自投装置110kV 电流来自主变高压侧主开关510、520；110kV 电压来自110kV线路TV，单相抽取100V；10kV 电流来自主变低压侧主开关310、360；10kV 电压来自10kV母线。
2、动作逻辑：1.1、母联自投逻辑：＃1主变带10kV I段，＃2主变带10kV II、III段，10kV母线均有压，310、360开关有流，备自投装置经20S时间充电开放。
跳310合300方式：10kV I母失压，310开关无流，10kV II母有压，经7.5S延时跳开310开关，确认310跳开后经0.5S延时合上300开关。
跳360和300方式：10kV II母失压，360开关无流，10kV I母有压，经7.5S延时跳开360开关，确认360跳开后经0.5S延时合上300开关。
1.2、变压器自投方式：＃1主变自投方式：＃1主变510、310均在热备用，520、300、320、360均合上，＃1进线（树雨烟红I线）线路、10kV I、II母均有压，备自投装置经20S时间充电开放。
10kV I、II母失压，360无流，＃1进线有压，备自投装置经0.5S延时启动，启动后经7S延时动作跳开520、360，确认跳开后经0.5S延时合上510，确认510开关合上后再经1.5S延时合上310。
＃2主变自投方式：＃2主变520、360均在热备用，510、300、310、320均合上，＃2进线（树雨烟红II线）线路、10kV I、II母均有压，备自投装置经20S时间充电开放。
10kV I、II母失压，310无流，＃2进线有压，备自投装置经0.5S延时启动，启动后经7S延时动作跳开510、310，确认跳开后经0.5S延时合上520，确认520开关合上后再经1.5S延时合上360。
3、过流闭锁：电流来自310、360，TA变比4000/5，取5A经2S延时闭锁备自投装置。
备自投的运行条件、启动条件、动作过程和退出条件

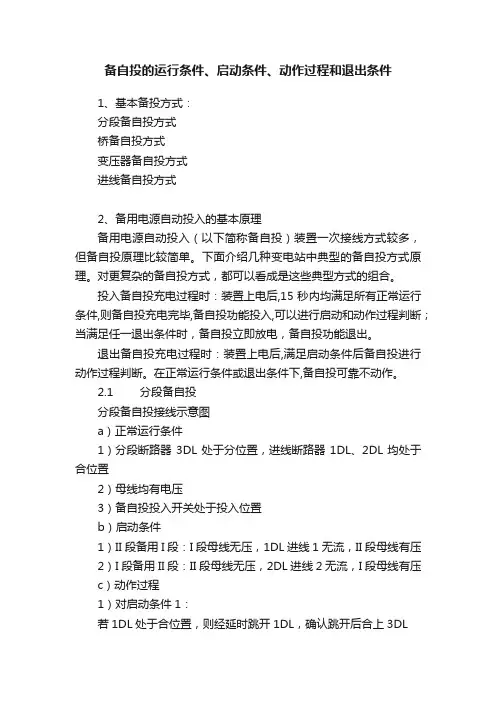

备自投的运行条件、启动条件、动作过程和退出条件1、基本备投方式：分段备自投方式桥备自投方式变压器备自投方式进线备自投方式2、备用电源自动投入的基本原理备用电源自动投入（以下简称备自投）装置一次接线方式较多，但备自投原理比较简单。
下面介绍几种变电站中典型的备自投方式原理。
对更复杂的备自投方式，都可以看成是这些典型方式的组合。
投入备自投充电过程时：装置上电后,15秒内均满足所有正常运行条件,则备自投充电完毕,备自投功能投入,可以进行启动和动作过程判断；当满足任一退出条件时，备自投立即放电，备自投功能退出。
退出备自投充电过程时：装置上电后,满足启动条件后备自投进行动作过程判断。
在正常运行条件或退出条件下,备自投可靠不动作。
2.1 分段备自投分段备自投接线示意图a）正常运行条件1）分段断路器3DL处于分位置，进线断路器1DL、2DL均处于合位置2）母线均有电压3）备自投投入开关处于投入位置b）启动条件1）II段备用I段：I段母线无压，1DL进线1无流，II段母线有压2）I段备用II段：II段母线无压，2DL进线2无流，I段母线有压c）动作过程1）对启动条件1：若1DL处于合位置，则经延时跳开1DL，确认跳开后合上3DL若1DL处于分位置，则经延时合上3DL2）对启动条件2：若2DL处于合位置，则经延时跳开2DL，确认跳开后合上3DL 若2DL处于分位置，则经延时合上3DLd）退出条件1）3DL处于合位置2）备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.2 桥备自投桥备自接线投示意图a）正常运行条件1）桥断路器3DL处于分位置，进线断路器1DL、2DL均处于合位置2）进线1、进线2均有电压3）备自投投入开关处于投入位置b）启动条件1）进线2有电压，进线1无电压且无电流2）进线1有电压，进线2无电压且无电c）动作过程1）对启动条件1若1DL处于合位置，则经过延时跳开1DL，确认跳开后，合上3DL若1DL处于分位置，则经延时后合上3DL2）对启动条件2若2DL处于合位置，则经过延时跳开2DL，确认跳开后，合上3DL若2DL处于分位置，则经延时后合上3DLd）退出条件1）3DL处于合位置2）备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.3 变压器备自投变压器备自投接线示意图（一台变压器为主变压器，另一台变压器为辅变压器）a）正常运行条件1）主变压器各侧断路器处于合位置，辅变压器各侧断路器处于分位置2）母线有压，辅变压器进线有压3）备自投投入开关处于投入位置b）启动条件主变压器无电流，母线无电压，且辅变压器进线有压c）动作过程当主变压器无电流，母线无电压，且辅变压器进线有压时：若主变压器二次断路器处于合位置，则经延时跳开主变压器各侧断路器，确认跳开后，依次合上辅变压器各侧断路器若主变压器二次断路器处于分位置，则经延时依次合上辅变压器一二次断路器d）退出条件1）备自投一次动作完毕2）3DL、4DL均处于合位置3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.4 进线备自投进线备自投接线示意图a）正常运行条件1）进线2备用进线1：1DL、3DL处于合位置，2DL处于分位置，两段母线均有电压，备自投投入开关处于投入位置2）进线1备用进线2：2DL、3DL处于合位置，1DL处于分位置，两段母线均有电压，备自投投入开关处于投入位置b）启动条件1）进线2备用进线1：母线无电压，进线1无流，进线2有电压2）进线1备用进线2：母线无电压，进线2无流，进线1有电压c）动作过程：1）对启动条件1，2DL处于分位时若1DL处于合位置，则经延时跳开1DL，确认跳开后合上2DL若1DL处于分位置，则经延时后合上2DL2）对启动条件2，1DL处于分位时若2DL处于合位置，则经延时跳开2DL，确认跳开后合上1DL 若2DL处于分位置，则经延时后合上1DLd）退出条件1）备自投一次动作完毕2）1DL、2DL均处于合位置3）有备自投闭锁输入信号4）备自投投入开关处于退出位置。
备自投逻辑说明(8个变电所)
2#高压6kV 2#进线低电压，母联备自投为例(二)
BI18
正常时为0
2#进线允许BZT
2#进线BZT闭锁 母联柜SA4在BZT位 2#进线断路器在合闸位
母联没有保护跳闸 （过流，速断）
母联柜
AND
BI16 BI19 BI10
PO12 BZT合母联
AND
OUT
IDMT trip I>> trip
S Q OR R Q
跳A进线
AND
2500
R8
Dwell
0
合母联
R10
L2
A段母线残压30V
L5
A段进线断路器在合位
注：L为输入综保的开关量；R为综保发出的命令
全密度1#进线低电压，母联备自投的逻辑（在母联柜综保实现）
L13（F10、F9） 1#进线手车在工作位，断路器在合位 L14 （F12、F11） 2#进线手车在工作位，断路器在合位 L3（D6、D5 ） 母联柜手车在工作位
2#进线断路器合位 下降延时 1.2s 2#进线PT信号正常（2#进线PT手车工作位+2#进线PT空开QA6）
备自投逻辑在进线柜综保里实现
2#进线
AND
母联备自投允许1
PO10 BZT 允许出口
AND
OUT
BI16
2#母线AB，BC， CA电压低于40V
AND
上升延时 1s
PO04 跳进线
此部分逻辑含义： 发生低电压后，如果 2s内综保没有反映， 将备自投条件复位
1#聚丙烯6kV A进线低电压跳闸，母联BZT逻辑
L13 母联柜上BTZ转换开关在自动位 L9 B段进线断路器分位
L6 A段进线低电压
备自投原理
2 动作过程说明一次接线示意图
2.1充电条件：
3DL处于分位，1DL处于合位，2DL处合位，两段母线均有电压，备投投入开关投入以上条件满足，无其他放电条件，保持15s后，装置运行灯亮，备投充电完毕，开入14、16由0变1，可以进入相应启动条件判断
2.2 启动条件：充电完毕后：
1）Ⅰ段母线无压，进线1无电流，Ⅱ段母线有压
2）Ⅱ段母线无压，进线2无电流，Ⅰ段母线有压
2.3 动作过程：
1）对启动条件1），
若1DL处于合位，则装置经延时W AIT_T跳开1DL，同时联切Ⅰ段电容器1，确认1DL跳开后，再经延时ZDCHZ_T后合上3DL
若1DL处于分位，则装置经延时ZDCHZ_T跳开1DL，同时联切Ⅰ段电容器1，确认1DL 跳开后，合上3DL
2）对启动条件2）：
若2DL处于合位，则装置经延时W AIT_T跳开2DL，同时联切Ⅱ段电容器2，确认2DL跳开后，再经延时ZDCHZ_T后合上3DL
若2DL处于分位，则装置经延时ZDCHZ_T跳开2DL，同时联切Ⅱ段电容器2，确认2DL 跳开后，合上3DL
延时15秒内，1DL或2DL跳闸失败时，备投放电
2.4 放电条件：
1）备投投入压板退出
2）有备投闭锁信号（装置闭锁端子52有信号）
3）3DL在合位
4）2DL、1DL均处于分位。
5）备投一次动作完毕
6）10秒内两段母线均无电压
满足上述任一条件，备投立即放电，只有再次满足充电条件后，备投才能动作。
备自投动作原理及逻辑
220kVII母 243
母联备自投 跳进线合母
联
242
244
母联备自投 跳进线合母2、备自投的配置
进线备：方式一 241、242为同一电源点 243、244为另一电源点 241
220kV I母
220kVII母 243
母联备自投 跳进线合母
联
242
244
继电保护培训课件
1、220kV备自投的常见种类：
进线备自投 母联备自投
2、备自投的配置
母联备：方式一 241、242为同一电源点 243、244为另一电源点 241
220kV I母
220kVII母 243
母联备自投 跳进线合母
联
242
244
母联备自投 跳进线合母联
212
母联备自投 跳进线合母联
2、备自投的配置
母联备自投 跳进线合母联
212
母联备自投 跳进线合母联
2、备自投的配置
进线备：方式二 241、242为同一电源点 243、244为另一电源点 241
220kV I母
220kVII母 243
母联备自投 跳进线合母
联
242
244
母联备自投 跳进线合母联
212
母联备自投 跳进线合母联
备自投的启动条件
母线失压
备自投的闭锁条件
1.手跳 2.母差保护动作 3.备自投停运 4.有流闭锁 5.其他
与110kV备自投区别： 1.断路器检修、压板 2.跳闸方式：同一电源点 3.失压方式：线路电压空开 4.母线电压失压：按断路器分 5.回路上的区别 6.跳闸矩阵
母联备：方式二 241、242为同一电源点 243、244为另一电源点 241
220kV标准化备自投压板操作说明
1、双母带旁路方式
编号
压板代号
名称
操作说明
备注
1
1FLP1
备自投功能压板
装置正常运行时，此压板在投入状态
装置退出正式运行时，退出此压板
2
1BY2-1BY9
备用压板
正常运行时，压板在退出状态
3
2FLP1-2FLP6
220kV线路检修压板
线路正常运行时，相应检修压板在退出状态
13
5BY8-5BY9
备用压板
正常运行时，压板在退出状态
14
6HLP1-6HLP6
220kV线路合闸出口压板
正常运行时，全部投入；根据调度下令或检修需要退出相应压板
未接入的间隔对应的压板退出
15
6HLP7
220kV母联合闸出口压板
母联运行时，此压板应投入
母联检修时，此压板应退出
16
6BY8-6BY路跳闸出口2压板
正常运行时，全部投入；根据调度下令或检修需要退出相应压板
未接入的间隔对应的压板退出
9
4BY7-4BY9
备用压板
正常运行时，压板在退出状态
10
5HLP1-5HLP6
220kV线路合闸出口压板
正常运行时，全部投入；根据调度下令或检修需要退出相应压板
未接入的间隔对应的压板退出
未接入的间隔对应的压板退出
20
8BY9
备用压板
正常运行时，压板在退出状态
2、双母方式
编号
压板代号
名称
操作说明
备注
1
1FLP1
备自投功能压板
装置正常运行时，此压板在投入状态
装置退出正式运行时，退出此压板
大师课堂：《继电保护SOEASY——备自投动作逻辑》
大师课堂：《继电保护SOEASY——备自投动作逻辑》备自投动作逻辑备自投动作逻辑怎样使用备自投 电力系统中，因为故障或其它原因工作电源断开以后，将备用电源、备用设备或其他电源自动地迅速地投入工作，令用户能尽快恢复供电的自动控制装置，简称备自投装置(AAT装置)。
采用备自投装置可以提高供电可靠性、简化继电保护配置、限制短路电流并提高母线残压。
随着用户对供电可靠性要求的提高，备自投装置得到了广泛应用，是电力部门为保证用户连续可靠供电的重要手段。
备自投装置运行操作 （1）在正常运行方式下，装置试验良好，应投入备自投装置。
（2）备自投装置在以下情况下停止使用： A、运行方式已不需要。
B、被投开关两侧只有一侧有电源。
C、被投开关两侧有一侧电压互感器停用。
D、被投开关两侧均有电源，但电源没有充足的备用容量。
E、备自投装置故障。
F、对于一个变电站内两条互为备自投的110、10kV线路(母联开关)，在改变其中任一条线路开关(母联开关)由冷备用转热备用或由热备用转冷备用状态之前，应先将备自投退出运行。
（3）备自投装置动作逻辑。
1 备用电源自投的一次接线方案 备用电源自投装置的一次接线方案主要有如下三种，每一种接线方案中又有几种运行方式。
1.1 低压母线分段断路器自投方案 低压母线分段断路器自投方案的主接线如图1所示：图1 低压母线分段开关自投主接线方案 由图1中可以看出，当#1主变、#2主变同时运行，而3QF断开时，一次系统中#1和#2主变互为备用电源，此方案有两种运行方式。
1.1.1自投方式1 当#1主变故障，保护跳开1QF，或者#1主变高压侧失压，均引起Ⅰ段母线失压，I1无电流，Ⅱ段母线有电压，即跳开1QF，合上3QF。
自投条件是Ⅰ段母线失压、I1无电流、Ⅱ段母线有电压、1QF确实已跳开。
检查I1无电流是为了防止Ⅰ段母线电压互感器二次电压三相断线引起的误投。
1.1.2自投方式2 当发生与上述自投方式1相类似的原因，Ⅱ段母线失压、I2无电流并Ⅰ段母线有电压时，即跳开2QF，合上3QF。
备自投逻辑动作顺序说明及注解
变电所备自投逻辑说明及试验方法变电站备用电源自动投入装置时电站稳定自动化系统设备，按照功能主要分为分段备自投和进线备自投。
本文以法国施耐德Sepam1000+s40系列保护为例详细说明变电站备自投动作原理及具体逻辑。
由于施耐德保护具有强大逻辑编程功能，其备自投都是通过进线和分段开关保护设备逻辑变编程实现，具体逻辑需要技术人员根据现场实际情况及用户的特殊要求做修改，本片以实例说明备自投原理及具体逻辑程序。
一．变电站分段备自投动作顺序逻辑的说明。
A )使用范围对于电站单母分段系统结构，其系统结构如下，平时正常运行时，两段母线独立运行，1DL和2DL开关在合闸位置，分断开关3DL分闸位置，但是处于热备用状态。
当变电站上级系统因故障造成本站线路1DL开关或者2DL开关失电，分断开关在条件满足的情况自动投入运行，使得一条进线同时对两段母线供电，满足系统稳定性的要求。
变电站单母分段母线系统结构B)分段备自投动作逻辑图：见下图分段备自投逻辑图C)分段备自投逻辑原理及具体应用实例分析1.分段备自投逻辑动作充电条件：本段进线开关在合位置，备自投投入开关打到投入位置，所在的分段开关在分闸位置，本段进线母线电压正常，以上条件全部满足5秒后分段备自投充电完成。
向另外一段进线发出分段备自投条件满足信号。
也就是充电完成信号，具体逻辑如下。
VL1 = I12 (开关合位置)AND I23（备自投开关在投入位置）AND (NOT I24 )(分段开关在分位置)AND P59_1_3 (本段母线有电压)VL2 = TON(VL1 ,5000 )V1 = TOF(VL2 ,2000 )//分段备自投充电逻辑完成，同时给对侧进线发分段备自投条件满足信号(此处延时的目的是防止母线电压波动，记住此处的时间必须比低电压的延时要短，否则会出现两边都失压的时候分段备自投跳本侧进线)VL3 = TOF(VL2 ,5000 )（此处延时的目的模拟本段电压从有压到无压的过程，分段备自投必须失母线开始有压到后来失压，记住此处的时间必须比低电压的延时要长一点，但是不能太长，最好是比低电压长1000ms左右,否则会出现多次备自投的情况)2．分段备自投逻辑放电条件：进线开关在分闸位置，由于PT断线造成的失压，本段进线过流保护动作，本端进线失压发出分闸命令但是没有跳开自身，以及对侧备自投信号没有满足。
110kV变电站10kV分段备自投逻辑分析
110kV变电站10kV分段备自投逻辑分析摘要：本文结合110kV变电站典型接线方式，对10kV分段备自投逻辑分析，对旧一代产品和新一代产品均分负荷逻辑的比较，为备自投的改进及深入研究具有一定的参考意义。
关键词：10kV分段备自投，逻辑，均分负荷1、10kV分段备自投装置的应用安全自动装置作为电力系统安全稳定运行的第二、三道防线，其地位和作用日益重要。
随着电网规模的不断扩大，供电可靠性要求越来越高。
10kV分段备自投装置，作为安全自动装置之一，应用越来越广泛。
当工作电源因故障跳开时，其备自投装置快速将备用电源自动的投入到工作中，更好的保障设备电源被断开之后不会出现停电的情况。
2、10kV分段备自投逻辑分析2.1、典型接线形式的10kV分段备自投装置配置以典型接线形式为例：线变组接线方式的110kV变电站，带电运行主变3台，10kV侧为单母线分段接线,其中#2主变低双臂接入2MA、2MB段，#1、#3主变10kV侧分别接入1M段和3M段。
主接线形式如下图所示：三台主变、 10kV四分段典型接线示意图典型接线方式下，主变通常采用分列运行方式，#1主变带10kV1M母线，#2主变带2MA、2MB母线，#3主变带10kV 3M母线。
采用“每个分段开关配置1套10kV备自投装置”的原则，需配置10kV分段备自投装置2套，每套装置功能配置完全相同，采用分段开关自投方式。
备自投装置具备以下功能：分段开关备自投功能；主变变低备自投功能；联切小电源功能；故障后加速切功能；负荷均分功能；检无压和检同期自投功能；自投后变低过载切负荷功能；满足《广东电力系统安自装置全息存储与交互规范》（SIP）。
2.2旧一代产品10kV分段备自投逻辑分析旧一代10kV分段备自投装置以南瑞继保RCS-9651系列，四方CSC-246系列，长园深瑞ISA-358G系列产品为代表。
按典型3台主变4分段，分段开关自投方式接线形式为例，分析备自投装置工作原理。
电力备自投装置基本原理
《备自投装置》备自投装置由主变备自投、母联备自投和进线备自投组成。
①若正常运行时，一台主变带两段母线并列运行，另一台主变作为明备用，采用主变备自投。
②若正常运行时，每台主变各带一段母线，两主变互为暗备用，采用母联开关备自投。
③若正常运行时，主变带母线运行，两路电源进线作为明备用，两段母线均失压投两路电源进线，采用进线备自投。
一、#2主变备自投#1主变运行,#2主变备用,即1DL、2DL、5DL在合位，3DL、4DL在分位，当#1主变电源因故障或其它原因断开，2＃变备用电源自动投入，且只允许动作一次。
1、充电条件：a. 66千伏Ⅰ母、Ⅱ母均三相有压；b. 2DL、5DL在合位,4DL在分位；c.当检备用主变高压侧控制字投入时，高压侧220kV母线任意侧有压。
以上条件均满足，经备自投充电时间后充电完成。
2、放电条件：a.#2主变检修状态投入；b.4DL在合位；c.当检备用主变高压侧控制字投入时，220kV两段母线均无压, 经延时放电;d.手跳2DL或5DL；e. 5DL偷跳，母联5DL跳位未启动备自投时,且66kV Ⅱ母无压；f.其它外部闭锁信号（主变过流保护动作、母差保护动作）；g.2DL、4DL位置异常；h.I母或II母TV异常，经10s延时放电；i.#1主变拒跳；j.#2主变自投动作；k.主变互投硬压板退出；l.主变互投软压板退出。
上述任一条件满足立即放电。
3、动作过程：充电完成后，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压，#1变低压侧无流，延时跳开#1变高、低压侧开关1DL和2DL，联切低压侧小电源线路。
确认2DL跳开后，经延时合上#2变高压侧开关3DL，再经延时合#2变低压侧开4DL。
设置“加速备投”投退控制字。
当充电完成后，#1变低压侧开关2DL跳开，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压（检高压侧母线电压控制字投入），#1变低压侧无流，且加速备投控制字投入则延时Tjsbzt跳#1变高、低压侧开关1DL和2DL，确认2DL跳开后经Th2 延时合上#2变高压侧开关3DL，再经Th3延时合#2变低压侧开关4DL。
电工不了解的备自投动作过程,老电工带你了解原理
备自投动作过程很多电工在工作中见过备自投，但是不明白备自投是干嘛的？怎么回事？一起来看看。
（注意：我以我手上的DPZ-21备自投智能监控装置为例，实际大家要参考产品说明书。
）1，什么是备自投？2，备自投的功能配置？3，备自投的主要形式？4，备自投的原理？5，备自投的过负荷报警和PT断线监视功能？6，装置操作界面分享。
7，背部端子和定值表。
一，什么是备自投装置？备用电源自动投入装置是当工作电源因故障断开以后，能自动而迅速的将备用电源投入工作或者说切换到备用电源上去，从而使用户不至于被停电的一种自动装置，简称备自投装置。
二，备自投的功能配置？功能配置三，备自投的主要形式？①分断自投：两端母线同时工作，两回路进线电源互为备用。
适用于单母分段系统，系统图如下：系统图分段自投正常工作模式：1DL 和2DL 在合位，3DL 在跳位，两进线电源互为备用。
（如1DL跳闸，则合3DL.）②分段互投：主进线电源正常工作，预留备用进线电源。
分段互投适用于单母分段系统，系统图如下：系统图分段互投工作模式：1DL 和3DL 在合位，2DL 在跳位；或者 2DL 和3DL 在合位，1DL 在跳位。
③进线互投：主进线电源正常工作，预留备用进线电源。
进线互投工作模式为单母线双进线电源互为备用。
系统图如下：系统图四，备自投的工作原理？（≥1：任意一条满足；＆：且都需要满足。
）（1）分段自投工作原理：系统图逻辑图我们主要分析下装置的一个逻辑图即装置是如何判断动作的，前面是装置的一个充电，可以看出备自投的一个动作条件：如正常和1DL和2DL，则有2种情况备自投动作合3DL，一是I母无压、II母有压、I1无流，装置已经充电、1DL处于跳位；或者II母无压、I母有压、I2无流，装置已经充电、2DL处于跳位（二）分段互投的工作原理。
（带自复功能）系统图分段互投有两种工作模式：分段互投方式1：1#进线电源工作，2#进线电源备用；分段互投方式2：2#进线电源工作，1#进线电源备用。
备自投工作流程
备自投工作流程1、1ZKK合闸流程：第一种方式：当1段进线电源恢复，工作流程→备自投连片投入；1ZKK、2ZKK、3ZKK 在分位； 1段进线有电压；2ZKK与3ZKK在分位1秒钟（运行中）。
第二种方式：遥控操作，工作流程→备自投连片退出，1ZKK、2ZKK、3ZKK在分位。
2、1ZKK分闸流程：第一种方式：遥控操作，工作流程→备自投连片退出，1ZKK在合位。
第二种方式：工作流程→备自投连片投入；1ZKK在合位；1段进线无电压；1段进线无电流。
5、2ZKK合闸流程：第一种方式：当2段进线电源恢复，工作流程→备自投连片投入；2ZKK、1ZKK、3ZKK 在分位； 2段进线有电压；1段进线无电压，1ZKK与3ZKK在分位1秒钟（运行中）。
第二种方式：遥控操作，工作流程→备自投连片退出，2ZKK、1ZKK、3ZKK在分位。
6、2ZKK分闸流程：第一种方式：遥控操作，工作流程→备自投连片退出，2ZKK在合位。
第二种方式：工作流程→备自投连片投入；2ZKK在合位；2段进线无电压；2段进线无电流。
第三种方式：工作流程→备自投连片投入；2ZKK在合位；1段进线有电压；3、3ZKK合闸流程：第一种方式：当3段进线电源恢复，工作流程→备自投连片投入；3ZKK、1ZKK、2ZKK 在分位； 3段进线有电压；1段进线无电压，2段进线无电压，1ZKK与2ZKK在分位1秒钟（运行中）。
第二种方式：遥控操作，工作流程→备自投连片退出，3ZKK、1ZKK、2ZKK在分位。
4、3ZKK分闸流程：第一种方式：遥控操作，工作流程→备自投连片退出，3ZKK在合位。
第二种方式：工作流程→备自投连片投入；3ZKK在合位；3段进线无电压；3段进线无电流。
第三种方式：工作流程→备自投连片投入；3ZKK在合位；1段进线有电压；第四种方式：工作流程→备自投连片投入；3ZKK在合位；2段进线有电压；7、6ZKK合闸流程：第一种方式：当1段失电3段带电，工作流程→备自投连片投入，6ZKK、1ZKK、9ZKK 在分位；3ZKK在合位； 1段进线无电压；1段母线无电压； 2段进线无电压、2段母线无电压，3段母线有电压，1ZKK无合闸输出，1ZKK分位后2秒钟，合闸一次中断（成功后复位）合闸失败中断（报警）。
备用电源自动投入的逻辑及其实现
≥１
５ 合６ＤＬ
ＳＶ８ＰＵ
５
ＤＯ２ 跳 ５ＤＬ
ＳＶ３ＰＵ
０
ＳＥＴ２ ＬＴ２
ＲＳＴ２
≥１
ＳＶ７ＰＵ
ＤＯ１
５
跳 １ＤＬ
ＳＶ９ＰＵ ＤＯ３
≥１
５ 合３ＤＬ
ＳＶ８ＰＵ
ＤＯ２
５
跳 ２ＤＬ
ＳＶ３ＰＵ
０
ＳＥＴ２ ＬＴ２
ＲＳＴ２
≥１
ＳＶ７ＰＵ
ＤＯ１
５
跳 １ＤＬ
ＳＶ９ＰＵ
ＤＯ３
５ 合２ＤＬ
电气时代 ２００４ 年第 ７ 期 ｜ １ ３ １
备自投 充电条件
备自投 闭锁条件
备自投 起动条件１
备自投 起动条件２
备自控 充电条件
备自投 闭锁条件
备自投 起动条件１
备自投 起动条件２
备自投 充电条件
备自投 闭锁条件
备自投 起动条件１
４ Ｄ Ｌ 合位
Ｄ／１
５ Ｄ Ｌ 合位
Ｄ／２
Ｄ／３
６ Ｄ Ｌ 合位
１０ｋＶ Ⅰ母有压
１０ｋＶ Ⅱ母有压
Ｄ／４
遥控备自投投入
在３５ｋＶ及以下的系统中，分段备自投功 能常常是由分段开关的微机保护装置在完成 保护作用的同时一并实现，这样不仅节省成 本、减少并简化电缆接线，而且在此基础上附 加备自投的后加速过流保护功能也会十分的 方便。在深圳地铁一期工程中，所有车站变电 所内的３５ｋＶ分段备自投便是由一台ＡＢＢ公司 的 ＲＥＦ５４２＋来完成，当然，这台５４２＋同时也 是分段开关的保护装置。也可以选配一台专 用装置来完成分段备自投功能，若不须在备 自投中附带后加速之类的保护功能，可选用 ＰＬＣ 装置（如Ｓ７－２００）协同电流变送器来实 现。在极少数情况下，可使用两回电源进线的 保护装置来共同实现分段备自投，比如在深 圳地铁１１０ｋＶ两座主变电站内，３５ｋＶ的分段 备自投便是由两台ＡＬＳＴＯＮ－Ｐ１３９（进线保护 装置）协同完成的。
REF541备自投逻辑说明
注四
BZTbus_close
备自投合母联信号 脉冲模块（1s）
PDF 文件使用 "pdfFactory Pro" 试用版本创建
Recap
Project: PROJECT Software Author: Date: 2008-08-29 Title: 福炼项目标准逻辑-进线备自投说明 POE\BZT\BZT.GB
Last change:
2008-08-29 18:24:48
SWGRP4_1 SWGRP4 IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8 GROUP OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7
备自投2/2
注五
备自投跳进线信号 开关组4
USINT_TO_UDINT BZTincoming_trip TON_5 TON IN PT Q ET BZT_TRIP_INCOME BIO2_7_PO4
备自投1/2
AND
低压信号 PT断线（取反） 压变小车工作位置
Low_Voltage_Trip BIO1_5_BI8 BIO1_5_BI7 FUSEFAIL_TRIP
与门
TON_4 TON IN T#500ms PT Q ET
注一
PT断线（由保护模块判断电压电流信号所得）（取反）
上升沿延时模块（延时500ms）
注七
BZT_Bus_Close BIO2_7_BI1 BIO1_5_BI9 BIO1_5_BI1 T#1s PT
快速备自投
SA2 备自投位置 对侧电压正常
快速备自投合分段柜
断路器合闸
PDF 文件使用 "pdfFactory Pro" 试用版本创建
备自投逻辑说明
备自投逻辑说明一、接线方式一（双线路变压器分裂运行方式）1、该运行方式下，2台主变分别带2段母线分裂运行，正常运行时，开关位置如下图所示：2、为叙述方便，对于备自投过程中用到的交流量和定值作以下约定：UH1：1#主变高压侧单路线电压。
UH2：2#主变高压侧单路线电压。
UI：I母三相电压。
UII：II母三相电压。
IB1：1#主变单相电流。
IB2：2#主变单相电流。
T1B：跳1#主变时限定值。
T2B：跳2#主变时限定值。
TCH：合主变高压侧时限定值。
TCL：合主变低压侧时限定值。
TCF：合母联（或分段）开关时限定值。
二、充电条件：1、检定运行方式为：双线路变压器分裂运行；2、低压二段母线UI、UII三相均有压；3、开关位置符合已检定的运行方式，即DL1-1、DL1-2、DL2-1、DL2-2在合位， FD在跳位。
没有其它放电条件，则15秒（默认充电时间）后充电完成。
三、放电条件：1、任一低压母线三相失压；2、开关位置不符合已检定的运行方式，即退出双线路变压器分裂运行方式；3、手跳1#主变或2#主变（1#主变或2#主变低压开关合后为0）；4、开入量“闭锁I母自投”或“闭锁II母自投”为1；5、退出“备自投总压板”控制字；6、投入单相PT断线闭锁备自投时，发生单相PT断线。
除了条件3、4、5、6是瞬时放电外，其它任一条件成立均延迟30秒（默认放电时间）放电。
需注意的是，母线有压（充电条件中）与母线失压（放电条件中）是两个不同的门槛，当母线电压既不高于有压门槛，又不低于失压门槛时，充电情形维持前况。
四、备自投启动一、I母失压，满足以下条件备自投启动：1、I母失压，II母有压；2、1#主变无流；3、投入“检高压侧电压”控制字并且DL1-1、DL1-2仍在合位时，UH1无压；4、如果DL1-1在合位，DL1-2在跳位，并且投入“检高压侧电压”控制字时UH1有压，则认为是I母故障（如果退出“检高压侧电压”控制字，无论UH1是否有压，只要DL1-1在合位，、DL1-2在跳位，都认为是I母故障）。
备自投说明
1.1.1方式一：母联或桥开关备投图 1 母联或桥开关备投接线原理图——充电条件：1)1DL、2DL合位，3DL分位；2)I母有压、II母有压；经10秒后充电完成。
——放电条件：1)3DL在合位；2)I、II母均无压(延时60秒放电)；3)有外部闭锁信号；4)手跳1DL或2DL；——动作逻辑：当10秒充电完成后1)I母无压，#1进线无流，II母有压，1DL主动跳开（1DL分位）则不经延时空跳1DL和相应联跳开关,确认1DL跳开后经延时T3合上3DL。
2)II母无压，#2进线无流，I母有压，2DL主动跳开（2DL分位）则不经延时空跳2DL和相应联跳开关,确认2DL跳开后经延时T3合上3DL。
——相关定值说明：控制字：整定为方式1 (KG1.0=1)。
电压定值Udz1：I母或II母失压定值；电压定值Udz2：I母或II母有压定值；电流定值Idz1：I线无电流定值，用于I母失压判别（区别于TV断线）；电流定值Idz2：I I线无电流定值，用于II母失压判别（区别于TV断线）；时间定值T3：合3DL的延时时间。
——与本方式有关的信号灯：装置面板上同一编号信号灯有绿灯和红灯之分，各信号灯亮代表本方式逻辑执行的不同状态，其信号灯共同表述如下：1.1.2方式二：进线备自投Uab1,Ubc1图 2 进线备自投接线原理图——充电条件：（#2线路备#1线路）1)I母、II母均有压，当控制字KG2.0=0时，#2线路有压；2)1DL、3DL合位，2DL在分位；经10秒后充电完成。
——放电条件：1)控制字KG2.0=0时，#2线路无压延时60秒放电；2)2DL合上3)手跳1DL4)其它外部闭锁信号——动作逻辑：当10秒充电完成后1)I母、II母均无压且#1进线无流，#2进线有压（KG2.0=0时），1DL主动跳开（1DL分位）不经延时空跳1DL和相应联跳开关；2)确认1DL跳开后，#2进线有压（KG2.0=0时），经T6延时合开关2DL。
备自投逻辑图
正常运行时，工作变带工作母线，备用母线作备用。
1ZKK 在合位，2ZKK 在分位。
当工作变故障或因其它原因被断开，2ZKK 应自动投入，且只允许动作一次
充电条件：工作母线均三相有压，备用母线有压。
1ZKK 在合位，2ZKK 在分位
放电条件：2ZKK 在合位或备用母线无压或外部闭锁开入量。
备自投闭锁情况：
1) 备自投切换失败。
2) 开关位置异常(1ZKK)。
3) 外部开入量闭锁(3X9，3X10，或3X11 接通)。
4) 工作分支过流动作。
5) 母线PT 断线。
装置充电条件满足1S 且放电条件不满足，则备自投准备好,装置运行灯闪烁。
若充电条件不满足或放电条件满足，则备自投未准备好，装置运行灯长亮。
工作方式：
1) 低压切换：工作母线三相低压、备用母线有压，则经延时跳1ZKK，确认1ZKK 跳开后(1ZKK 在跳位且1TA 无流)，合2ZKK。
2) 高压开关偷跳切换：1DL 在跳位且1TA 无流，跳1ZKK，同时合2ZKK。
3) 低压开关偷跳切换：1ZKK 在跳位且1TA 无流，跳1ZKK，同时合2ZKK。
母联备自投功能说明
母联备自投功能说明一运行方式系统正常运行时由两路进线供电，母联在分位。
当两路进线中有一路失电，则跳开失电线路，投入母联，备自投结束。
二充电及投入条件1.母联断路器(G06柜)须处于分位。
2. 1#电源（G03柜）进线断路器在合位。
3. 2#电源（GO6柜）进线断路器在合位。
4. 母联柜上隔离在合位。
5. 备自投投入连片，备自投跳G03柜连片及备自投跳G06柜连片必须投入6. II段母线电压和I段母线电压电压均正常。
7. 在“设定”菜单里设置“母联备自投”各参数并投入保护动作。
◆在满足上述条件后，经14秒时间可完成充电条件，备自投可以正常使用。
另注意在1#进线失电，母联备自投动作后合上母联开关，若站用变柜（G05柜）上隔离不在合位，2段母线将不带电！三动作过程1.当1段母线失压及1段进线无电流后，母联柜（G04柜）备自投动作发出跳闸信号，跳开1段进线断路器（G03柜），确认跳开后再合上母联断路器，此时备自投完成。
2.当2段母线失压及2段进线无电流后，母联柜（G04柜）备自投动作发出跳闸信号，跳开2段进线断路器（G06柜），确认跳开后再合上母联断路器，此时备自投完成。
四注意事项1 投入母联备自投必须满足投入条件2在菜单“数值”中查看各开入量信号是否正确：(G04)母联断路器位置,1#（G03）断路器位置，2#(G06)断路器位置，备自投投入位置,上隔离位置。
3 开入量显示反白“”表示闭合，“1#断路器位置”为分4 在备自投中，母联柜PT切换开关（5ZK）应该在合位，PT切换旋钮应该在合位，否则备自投动作后，电机出线柜开关将无法合闸，报低电压跳闸！。
电源备自投分析
电源备自投分析1）采用无压闭锁判别逻辑，适用接线形式：母联或开关备投备投逻辑：Ⅰ段母线失压，跳开DL1；在Ⅱ段母线有压的情况下，合DL3；Ⅱ段母线失压，跳开DL2；在Ⅰ段母线有压的情况下，合DL3；DL1或DL2偷跳时，合DL3保证正常供电。
取线路电流作为母线失压的闭锁判据，防止PT断线时误动。
预置定值：上述的备投过程分解为四个动作：动作Ⅰ：判断Ⅰ段母线电压小于U01，Ⅱ段母线电压大于U02，线路Ⅰ电流小于I01作为启动条件，DL1处于跳位作为闭锁条件，以T01延时跳开DL1，检查DL1跳位判断是否成功。
动作Ⅱ：判断Ⅱ段母线电压小于U01，Ⅰ段母线电压大于U02，线路Ⅱ电流小于I02作为启动条件，DL2处于跳位作为闭锁条件，以T02延时跳开DL2，检查DL2跳位判断是否成功。
动作Ⅲ：DL1跳位，Ⅰ段母线电压小于U01作为启动条件，Ⅱ段母线电压小于U02作为闭锁条件，以T03延时合DL3，检查DL3合位判断是否成功。
动作Ⅳ：DL2跳位，Ⅱ段母线电压小于U01作为启动条件，Ⅰ段母线电压小于U02作为闭锁条件，以T03延时合DL3，检查DL3合位判断是否成功。
2）采用有压启动判别逻辑，适用接线形式：母联或开关备投上述的备投过程分解为四个动作：动作Ⅰ：判断Ⅰ段母线电压小于U01，Ⅱ段母线电压大于U02，线路Ⅰ电流小于I01作为启动条件，DL1处于跳位作为闭锁条件，以T01延时跳开DL1，检查DL1跳位判断是否成功。
动作Ⅱ：判断Ⅱ段母线电压小于U01，Ⅰ段母线电压大于U02，线路Ⅱ电流小于I02作为启动条件，DL2处于跳位作为闭锁条件，以T02延时跳开DL2，检查DL2跳位判断是否成功。
动作Ⅲ：DL1跳位，Ⅰ段母线电压小于U01作为启动条件，Ⅱ段母线电压小于U02作为启动条件，以T03延时合DL3，检查DL3合位判断是否成功。
动作Ⅳ：DL2跳位，Ⅱ段母线电压小于U01作为启动条件，Ⅰ段母线电压小于U02作为启动条件，以T03延时合DL3，检查DL3合位判断是否成功。
备自投 SID-409说明书(V7。091版)
目录1 概述 (1)2 技术规范 (1)3 装置简介 (1)3.1 基本功能 (1)3.2 技术数据 (2)4 备投装置功能概述 (2)4.1 名词解释 (2)4.2 装置运行基本原则 (2)4.3 备自投装置动作逻辑 (3)4.4 备自投装置逻辑判据定义 (4)4.5 联切功能 (4)5 备自投典型应用方案 (5)5.1 方案1：母联或桥开关备投（暗备用） (5)5.2 方案2：进线备投（明备用） (7)5.3 方案3：线路开关备投（明备用） (8)5.4 方案4：线路开关备投（明备用） (10)5.5 方案5：变压器备投(明备用) (12)5.6 方案6：双备用备投（明备用） (14)6 附加功能 (17)6.1 继电保护功能 (17)6.2 联带切除工作母线上电源支路及电容器支路功能 (17)7 装置显示和操作 (18)7.1 树形结构的界面 (18)7.2 按键功能 (19)7.3 主界面和主菜单 (19)7.4 其他菜单和功能 (20)8 辅助功能 (25)8.1 事件分析与记录 (25)8.2 信号系统 (26)8.3 断路器操作回路 (26)8.4 通信功能 (26)8.5 对时功能 (27)9 装置背板端子及说明 (27)9.1 装置背板端子见附图SID-409背板端子 (27)9.2 背板端子说明 (27)10 定值整定 (29)10.1 装置定值 (29)10.2 控制字一定义： (30)10.3 软压板说明 (30)附录Ⅰ（SID-409 安装尺寸图） (31)附录Ⅱ背板端子图 (32)（ V7.091版）1 概述SID-409备用电源自动投入装置（以下简称备投装置），主要适用于380V~220kV电压等级需要备用电源自动投入功能及遥信、遥测等功能的发电厂及变电站。
装置采用32位嵌入式DSP及14位高精度A/D转换器，具备高速数据处理能力。
装置可在开关柜就地安装。
SID-409采用标准4U、19/2英寸整体式机箱，背插式结构，由电源板、断路器控制回路板、开入及信号输出板、弱电开入及通讯板、断路器状态开入板、交流电压电流板、交流电流板等共7个插件组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所备自投逻辑说明及试验方法
变电站备用电源自动投入装置时电站稳定自动化系统设备,按照功能主要分为分段备自投和进线备自投。
本文以法国施耐德Ｓeｐａm１000+s４０系列保护为例详细说明变电站备自投动作原理及具体逻辑。
由于施耐德保护具有强大逻辑编程功能,其备自投都是通过进线和分段开关保护设备逻辑变编程实现,具体逻辑需要技术人员根据现场实际情况及用户的特殊要求做修改,本片以实例说明备自投原理及具体逻辑程序。
一．变电站分段备自投动作顺序逻辑的说明。
A ）使用范围
对于电站单母分段系统结构，其系统结构如下,平时正常运行时，两段母线独立运行，1DL和2DL开关在合闸位置,分断开关3ＤL分闸位置,但是处于热备用状态。
当变电站上级系统因故障造成本站线路1DL开关或者2DL开关失电,分断开关在条件满足的情况自动投入运行，使得一条进线同时对两段母线供电，满足系统稳定性的要求。
2DL
变电站单母分段母线系统结构
B)分段备自投动作逻辑图:见下图
分段备自投逻辑图
C)分段备自投逻辑原理及具体应用实例分析
1.分段备自投逻辑动作充电条件:本段进线开关在合位置,备自投投入开关打到投入位置，所在的分段开关在分闸位置，本段进线母线电压正常，以上条件全部满足5秒后分段备自投充电完成。
向另外一段进线发出分段备自投条件满足信号。
也就是充电完成信号，具体逻辑如下。
VL1 = I１２（开关合位置）AND I23(备自投开关在投入位置）ＡND (NOT Ｉ2４)（分段开关在分位置)ANＤＰ59_1_3(本段母线有电压)
VL２= TON(VL1,5０00 ）
Ｖ1 = TOF(VＬ2 ,2０00 )//分段备自投充电逻辑完成，同时给对侧进线发分段备自投条件满足信号（此处延时的目的是防止母线电压波动,记住此处的时间必须比低电压的延时要短，否则会出现两边都失压的时候分段备自投跳本侧进线) VL3 = TOF(VL2 ,50０0 )（此处延时的目的模拟本段电压从有压到无压的过程,分段备自投必须失母线开始有压到后来失压,记住此处的时间必须比低电压的延时要长一点，但是不能太长,最好是比低电压长100０ｍs左右，否则会出现多次备自投的情况)
２.分段备自投逻辑放电条件：进线开关在分闸位置,由于PT断线造成的失压,本段进线过流保护动作，本端进线失压发出分闸命令但是没有跳开自身,以及对侧备自投信号没有满足。
以上条件任意一条不满足备自投都不会执行。
3．分段备自投逻辑动作过程：本段进线开关在合位置延时5秒后(即充电完成以后）,低电压发生(延时0．５ｓ),没有发生ＰT断线情况同是判断对侧进线满足备
自投条件（即有流有压正常情况）。
以上条件满足后分段备自投跳进线,同时判断本段进线跳开，没有发生过流保护动作(延长闭锁５s),另段进线备自投条件满足（有压，开关在合位,自投位置);保护发出备自投合母联脉冲（保证只合闸一次)。
VＬ4 = TON(Ｉ12，5000 ）
VL5 = Ｐ27/27S_1_３（母线发生低电压）AND (NＯT PＶTＳ＿1＿３）（没有发生ＰＴ断线）AND VL4(开关合位置延时5s) AND ＶＬ３(本段母
线有压延时）ＡND I14(对侧进线满足备自投条件) AND I２3(备自投
开关在投入位置）
V_TRIPCB ＝ＶL5／/备自投跳进线
VＬ6=ＴOＦ(VＬ5 ，500 )
VL7 ＝P50/51_1＿１OＲP50/５1_2_1／/内部保护动作信号
ＶL8 = TOＦ（VＬ7，1０0００）
ＶL9 = ＶL6（进线发出跳自身信号)AND ( NＯT VL8）(过流动作闭锁备自投) AND I11（确认开关分位置）ＡND I14(对侧进线满足备自投条件) Ｖ２= TOF（VL9,５00 )／/ＣLＯＳＥBUSBAR O13－->Ｉ1４向母联发出备自投合母联信号
4．母联收到备自投合闸信号后发出合母联命令。
在分段开关上增加备自投成功信号和备自投失败信号
V1 = I１２(开关合位置)ANＤI14(备自投合闸信号）／/备自投成功信号
Ｖ2 = Ｉ11(开关分位置）AND I１４(备自投合闸信号)/／备自投失败信号
整个母联备自投过程完成。
二．变电站进线备自投动作顺序逻辑的说明。
A )使用范围
对于电站双电源线路，两条进线都是按照主备供电方式运行,其系统结构如下,平时正常运行时,两条进线１DL和２DL开关只有一条进线开关1DL(2DＬ)在合闸位置，另外一条进线开关2ＤL(1ＤL）在分闸位置，但是处于热备用状态,分断开关3DL在合闸位置。
当变电站上级系统因故障造成本站线路1DL（２D Ｌ）开关失电，另一开关2DL(1ＤL)在条件满足的情况自动投入运行，使得另外一条进线恢复对整段母线供电，满足系统稳定性的要求。
变电站单母分段母线系统结构
B)动作逻辑图:见下图
进线备自投逻辑图
Ｃ)进线备自投逻辑原理及具体应用实例分析
１.进线备自投逻辑动作充电条件：两路进线开关一条进线开关在合位置，另外一条进线开关在分闸位置，进线备自投投入开关打到投入位置,分段开关在合闸位置,本段进线母线电压正常,以上条件全部满足5秒后备自投充电完成。
向另外一段进线发出备自投条件满足信号。
VL1 ＝I11 (开关分位置)AND I２2(备自投开关在投入位置）AND（Ｉ2４）(母联在合闸位置)AND P59_1_3 （本段线路有电压）
VＬ２＝ＴOＮ（VＬ1,５000 ) //
Ｖ１= ＴOＦ(VＬ2，２00０)／／进线备自投充电逻辑完成，同时给对侧进线发进线备自投条件满足信号(此处延时的目的是防止母线电压波动，记住此处的时间必须比低电压的延时要短,否则会出现两边都失压的时候备自投跳本侧进线）
２．备自投逻辑不动作条件:备用进线开关在分闸位置，由于PT断线造成的失压，本段进线过流保护动作,本端进线失压发出分闸命令但是没有跳开自身,以及对侧备自投信号没有满足。
以上条件任意一条不满足备自投都不会执行。
3．备自投逻辑动作进行过程：本段进线开关在合位置延时５秒后(即充电完成以后)，低电压发生(延时０.5s）,没有发生PT断线。
以上条件满足后备自投跳进线，同时判断本段进线开关确认已经处于分闸位置,没有发生过流保护动作（延长闭锁５s),另段进线备自投条件满足(有压，开关在合位,自投位置);保护发出备自投合母联脉冲(保证只合闸一次)。
VＬ３= Ｉ12 (开关合位置)AＮＤＩ23（备自投开关在投入位置)AND I24 (母联在合闸位置）AＮD P５9_1＿3 (本段母线有电压)
VL４= ＴON(VL1 ,5０00) //
VL5 ＝ＴOF(VＬ４，400０）／/此处延时的目的模拟本段电压从有压到
无压的过程,备自投必须失母线开始有压到后来失压，记住此处的时间必须比低电压的延时要长一点，但是不能太长，最好是比低电压长1０0０ｍs左右,否则会出现两边都失压的时候多次备自投的情况）
VL6 = TON(I12,5000)
VＬ７＝P27/27Ｓ_１_3 (母线发生低电压)ＡＮD（NOT PVTS＿1_3 ) (没有发生PT断线)ＡND VL６（开关合位置延时5s）AND VL5(本段母线
有压延时) AND Ｉ1４(对侧进线满足备自投条件)AND Ｉ23（备自投
开关在投入位置）
V_ＴRIPCB=VL7//备自投跳进线
VL８=TOF(VL7,5０0 )
VL9 = P5０/51_1＿1 ＯRＰ50/５1_２＿1
VL１0 = ＴOＦ( VL9,10000 )
VＬ１1 = ＶL8(进线发出跳自身信号)AND( ＮOT VL10) (过流动作闭锁备自投) AND I11（确认开关分位置) ＡND I14(对侧进线满足备自投条
件)
V２=TOF(VL1１,500 )// CLOSE IＮCOMIＮG O13－－＞I２3向备用进线发出备自投合备用进线信号
4.备用进线收到备自投合闸信号后发出合备用进线命令。
VL1２= I23(进线发出跳自身信号）AND I11(确认开关分位置) ANＤP5９_1_3(本段母线有电压)
Ｖ_CLOSECB =ＴOF（ＶＬ12 ,5０0)//备自投合备用进线开关
整个进线备自投过程完成。
三．备自投试验方法及步骤
首先根据以上原理做好逻辑图,编写逻辑方程,交给用户确认之后下载到法国施耐德Sepam100０＋s40系列保护装置中，通过法国施耐德Sepａｍ1０00＋系列保护整定软件可以测试保护装置输入输出,检查两条进线开关和分段开关保护装置之间连锁信号是否正确。
确认正确之后就可以模拟实际情况作传动整体试验了。
检验步骤如下
四．备自投注意事项：
1.如果现场试验时一定要确认系统正常失压跳闸和手动跳闸。
主要区别在于开关分闸变位和系统失压先后顺序。
一般来说系统正常失压的情况下，进线开关时在合闸运行位置发生失压（即低电压信号发生在前，然后备自投动作，跳开进线开关，开关状态变化在后)。
而手动分闸操作则动作顺序刚好相反，当进行手动分闸操作时,开关首先由合闸位置变化为分闸位置，之后才是母线因为进线开关断开造成母线发生失压。
