数字电子技术基础知识点总结
数电基本知识点总结
数电基本知识点总结数电（数字电子技术）是研究数字信号的产生、处理、传输和存储的科学与技术。
在现代社会中，数字电子技术已经深入各个领域，发挥着重要作用。
本文将从几个基本知识点入手，总结数电的一些基本概念和原理。
一、二进制二进制是数电中最基础的概念之一。
在二进制系统中，只存在两个数字0和1，这两个数字代表了电路中的两个状态。
二进制系统的优势在于可以方便地进行数值表示和逻辑运算。
在二进制中，每个位上的数值表示的是2的幂次。
例如，二进制数1101表示的是1*2^3 + 1*2^2 + 0*2^1 + 1*2^0 = 13。
二、逻辑门逻辑门是数电中常见的基本电路，用于实现特定的逻辑功能。
最常见的逻辑门包括与门、或门和非门。
与门的输出只有当所有输入都是高（1）时才为高，否则为低（0）。
或门的输出只有当任一输入为高时才为高，否则为低。
非门则是将输入取反，即输入为高时输出低，输入低时输出高。
逻辑门可以通过组合和级联的方式构成复杂的逻辑电路，实现各种复杂的逻辑功能。
三、触发器触发器是用于存储数据的元件，也是数字电子中的重要组成部分。
最常见的触发器是D触发器和JK触发器。
D触发器具有存储功能，利用时钟信号确定存储的时间，而JK触发器则具有存储与反转的功能。
触发器可以用于存储状态、实现时序控制和生成频率分频信号等。
四、进位加法器进位加法器是用于进行二进制数加法的电路。
最简单的进位加法器是半加器，可以实现两个一位二进制数的加法。
而全加器则可以实现三个一位二进制数的加法，并考虑了进位的情况。
进一步地，多个全加器可以级联构成更高位数的加法器，实现多位二进制数的加法运算。
五、时序控制时序控制是数字电子中的重要内容之一，它涉及到电路的时序运算以及各个部件之间的时序关系。
时序控制可以实现各种复杂的功能，例如计时器、状态机等。
常用的时序控制电路有时钟发生器、时钟分频电路、计数器等。
总结起来，数电是研究数字信号的产生、处理、传输和存储的科学与技术。
数电复习知识点

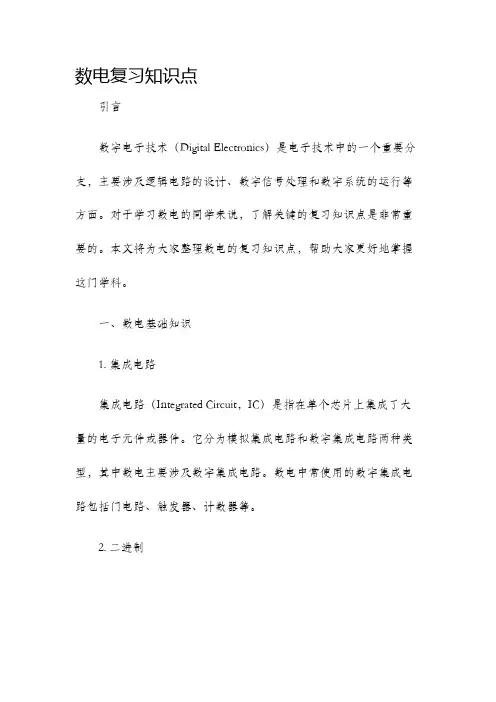

数电复习知识点引言数字电子技术（Digital Electronics）是电子技术中的一个重要分支，主要涉及逻辑电路的设计、数字信号处理和数字系统的运行等方面。
对于学习数电的同学来说，了解关键的复习知识点是非常重要的。
本文将为大家整理数电的复习知识点，帮助大家更好地掌握这门学科。
一、数电基础知识1. 集成电路集成电路（Integrated Circuit，IC）是指在单个芯片上集成了大量的电子元件或器件。
它分为模拟集成电路和数字集成电路两种类型，其中数电主要涉及数字集成电路。
数电中常使用的数字集成电路包括门电路、触发器、计数器等。
2. 二进制二进制是数电中最常用的数字表示方式，以0和1两个数字表示。
在数字电子系统中，所有的数据和信号都以二进制形式存在。
掌握二进制的转换和计算方法是数电学习的基础。
3. 逻辑门电路逻辑门电路是由晶体管等电子元件组成的电子电路，用于实现逻辑运算。
常见的逻辑门有与门（AND）、或门（OR）、非门（NOT）等。
了解逻辑门的基本原理和实现方式是数电学习的重点。
二、数字系统设计1. 组合逻辑电路组合逻辑电路是由多个逻辑门组成的电路，其输出只依赖于当前的输入值。
通过逻辑门的组合和连接，可以实现不同的逻辑功能。
理解组合逻辑电路的设计与实现是数电学习的核心内容。
2. 时序逻辑电路时序逻辑电路是由组合逻辑电路和触发器（Flip-flop）组成的电路，其输出不仅依赖当前的输入值，还和过去的状态有关。
时序逻辑电路具有记忆功能，可以实现存储和状态转换等功能。
3. 计数器与寄存器计数器是时序逻辑电路中的一种常见电路，用于计算和记录输入脉冲的数量。
计数器的类型包括二进制计数器、BCD码计数器、环形计数器等。
寄存器是一种能够存储多个数据位的时序逻辑电路，常用于数据存储与传输。
三、数字信号处理1. 时域与频域时域是指信号随时间变化的特性，频域是指信号在频率上的特性。
了解时域与频域的概念和分析方法对于数字信号处理非常重要。
数字电子技术基础知识点
数字电子技术基础知识点数字电子技术是现代电子领域中的重要分支，广泛应用于计算机、通信、控制系统等领域。
掌握数字电子技术的基础知识点对于从事电子工程技术的人员来说是至关重要的。
本文将介绍数字电子技术的基础知识点，帮助读者更好地了解和掌握这一领域的基础概念。
一、二进制系统在数字电子技术中，二进制系统是最基本的数制系统。
二进制系统由0和1两个数字构成，是一种适合于电子系统处理的数制系统。
在二进制系统中，每位数字称为一个比特（bit），8个比特组成一个字节（byte）。
通过不同的排列组合，可以表示各种不同的数字和字符。
二、逻辑门逻辑门是数字电路的基本组成单元，用于实现逻辑运算。
常见的逻辑门包括与门、或门、非门等。
与门实现逻辑与运算，只有所有输入信号都为高电平时输出才为高电平；或门实现逻辑或运算，只要有一个输入信号为高电平输出就为高电平；非门实现逻辑非运算，对输入信号取反输出。
三、触发器触发器是数字电路中的存储元件，用于存储和延时信号。
常见的触发器包括RS触发器、D触发器、JK触发器等。
RS触发器由两个输入端和两个输出端组成，输入端用于控制信号的写入和清零，输出端用于输出存储的数据。
四、计数器计数器是一种特殊的触发器，用于实现计数功能。
计数器可以按照一定的规则递增或递减输出信号。
常见的计数器包括二进制计数器、BCD计数器等。
计数器在数字电子技术中被广泛应用于时序控制、频率测量等领域。
五、编码器和解码器编码器用于将输入信号编码为特定的代码，解码器用于将代码解码为特定的输出信号。
常见的编码器和解码器包括十进制编码器、十六进制编码器、BCD解码器等。
编码器和解码器在数字电子系统中扮演着重要的角色，用于数据传输和控制信号的处理。
六、存储器存储器是数字电子系统中的重要组成部分，用于存储程序和数据。
常见的存储器包括随机存储器（RAM）、只读存储器（ROM）、闪存等。
存储器按照数据访问速度和可擦写性能不同分为不同的类型，适用于不同的应用场景。
数电知识点总结
数电知识点总结数电（数位电子）是一门研究数字电子技术的学科，涉及到数字电路、数字信号处理、数字系统等多个方面的知识。
数字电子技术已经成为现代电子工程技术的基础，并且在通信、计算机、控制、显示、测量等领域都有广泛的应用。
本文将从数字电路、数字信号处理和数字系统三个方面对数电的知识点进行总结。
1. 数字电路数字电路是将数字信号作为输入、输出，通过逻辑门、存储器等数字元器件完成逻辑运算和信息处理的电路。
数字电路是实现数字逻辑功能的基本组成单元，包括组合逻辑电路和时序逻辑电路两种类型。
1.1 组合逻辑电路组合逻辑电路是由若干逻辑门进行组合而成的电路，其输出仅取决于当前输入的组合，不受到电路内过去的状态的影响。
组合逻辑电路主要包括门电路（与门、或门、非门等）、编码器、译码器、多路选择器、加法器、减法器等。
常用的集成逻辑门有 TTL、CMOS、ECL、IIL 四种族类。
常见的集成逻辑门有 TTL、 CMOS、 ECL、 IIL 四种。
1.2 时序逻辑电路时序逻辑电路是组合电路与触发器相结合，结构复杂。
时序逻辑电路主要包括触发器、寄存器、计数器、移位寄存器等。
在传统的 TTL 集成电路中，触发器主要有 RS 触发器、 JK触发器、 D 触发器和 T 触发器四种。
在 CMOS 集成电路中一般用 T 触发器，D 触发器和 JK 触发器等。
2. 数字信号处理数字信号处理（DSP）是利用数字计算机或数字信号处理器对连续时间的信号进行数字化处理，包括信号的采样、量化和编码、数字滤波、谱分析、数字频率合成等基本处理方法。
数字信号处理已广泛应用于通信、音频、视频、雷达、医学影像等领域。
2.1 信号采样和量化信号采样是将连续时间信号转换为离散时间信号的过程，采样频率必须高于信号频率的两倍才能保证信号的完全重构。
信号量化是将采样得到的连续幅度信号转换为一个有限数目的离散的幅度值的过程，量化误差会引入信号失真。
2.2 数字滤波数字滤波是利用数字计算机对数字信号进行特定频率成分的增益或者衰减的处理过程。
数电 知识点总结
数电知识点总结数电（数字电子技术）是电子信息科学与技术领域的一门基础学科，它研究数字信号的产生、传输、处理和应用。
数电主要涉及数字电路的设计、逻辑运算、组合逻辑、时序逻辑、存储器设计等方面的内容。
以下是对数电常见知识点的总结，共计1000字。
一、数字电路基础1. 二进制：介绍二进制数表示、二进制与十进制的转换、二进制加减法运算等。
2. 逻辑门电路：介绍与门、或门、非门、异或门等基本逻辑门的实现及其真值表。
3. 真值表和卡诺图：介绍真值表和卡诺图的作用，以及如何利用卡诺图简化布尔函数。
二、组合逻辑电路1. 组合逻辑的基本概念：介绍组合逻辑电路的基本概念和逻辑功能的表示方法。
2. 组合逻辑电路设计：介绍组合逻辑电路的设计方法，包括常见逻辑门的设计、多路选择器的设计、编码器和解码器的设计等。
3. 多级逻辑电路：介绍多级逻辑电路的设计原理，包括选择器、加法器、减法器等。
三、时序逻辑电路1. 时序逻辑电路的基本概念：介绍时序逻辑电路的基本概念和时序逻辑元件的特点，如锁存器、触发器等。
2. 触发器：介绍RS触发器、D触发器、JK触发器的工作原理、真值表和特性方程。
3. 时序逻辑电路设计：介绍时序逻辑电路的设计方法，包括计数器、移位寄存器等。
四、存储器设计1. 存储器的分类：介绍存储器的分类，包括RAM（随机访问存储器）和ROM（只读存储器）。
2. RAM：介绍RAM的基本工作原理和特点，包括静态RAM （SRAM）和动态RAM（DRAM）。
3. ROM：介绍ROM的分类和工作原理，包括PROM、EPROM和EEPROM。
五、数字系统设计1. 数字系统的层次结构：介绍数字系统的层次结构，包括数字系统组成元件和模块的概念。
2. 数据流图：介绍数据流图的绘制方法和用途。
3. 状态图：介绍状态图的绘制方法和应用，用于描述有限状态机的行为。
六、数字信号处理1. 数字信号的采样和量化：介绍数字信号的采样和量化方法，以及采样定理的原理。
数电知识点汇总
数电知识点汇总一、数制与编码。
1. 数制。
- 二进制：由0和1组成，逢2进1。
在数字电路中，因为晶体管的导通和截止、电平的高和低等都可以很方便地用0和1表示，所以二进制是数字电路的基础数制。
例如，(1011)₂ = 1×2³+0×2² + 1×2¹+1×2⁰ = 8 + 0+2 + 1=(11)₁₀。
- 十进制：人们日常生活中最常用的数制，由0 - 9组成，逢10进1。
- 十六进制：由0 - 9、A - F组成，逢16进1。
十六进制常用于表示二进制数的简化形式，因为4位二进制数可以用1位十六进制数表示。
例如，(1101 1010)₂=(DA)₁₆。
- 数制转换。
- 二进制转十进制：按位权展开相加。
- 十进制转二进制：整数部分采用除2取余法，小数部分采用乘2取整法。
- 二进制与十六进制转换：4位二进制数对应1位十六进制数。
将二进制数从右向左每4位一组，不足4位的在左边补0，然后将每组二进制数转换为对应的十六进制数；反之，将十六进制数的每一位转换为4位二进制数。
2. 编码。
- BCD码（Binary - Coded Decimal）：用4位二进制数来表示1位十进制数。
常见的有8421 BCD码，例如十进制数9的8421 BCD码为(1001)。
- 格雷码（Gray Code）：相邻的两个代码之间只有一位不同。
在数字系统中，当数据按照格雷码的顺序变化时，可以减少电路中的瞬态干扰。
例如，3位格雷码的顺序为000、001、011、010、110、111、101、100。
二、逻辑代数基础。
1. 基本逻辑运算。
- 与运算（AND）：逻辑表达式为Y = A·B（也可写成Y = AB），当A和B都为1时，Y才为1，否则Y为0。
在电路中可以用串联开关来类比与运算。
- 或运算（OR）：逻辑表达式为Y = A + B，当A和B中至少有一个为1时，Y为1，只有A和B都为0时，Y为0。
数字电子技术基础知识点总结
第四章 触发器
基本要求 1.熟练掌握各类触发器的逻辑功能（功能表、特性方 程、状态转换图、驱动表）。 2. 熟练掌握各种不同结构的触发器的触发特点，并能 够熟练画出工作波形。 3.熟悉触发器的主要参数。 4.熟悉各类触发器间的相互转换。 5.了解各类触发器的结构和工作原理。
1 写出图示各电路的状态方程。
组合逻辑电路的设计
根据实际逻辑问题，求出所要求逻辑功能的最简单逻辑电路。 一、组合逻辑电路的设计步骤
1、逻辑抽象（约定）：根据实际逻辑问题的因果关系确 定输入、输出变量，并定义逻辑状态的含义； 2、根据逻辑描述列出真值表； 3、由真值表写出逻辑表达式; 4、根据器件的类型,简化和变换逻辑表达式 5、 画出逻辑图。
(1) (54)D =(0101,0100)8421 =(1011,0100)2421
(2) (87.15)D =(1000,0111.0001,0101)8421 =(1110,1101.0001,1011)2421
(3) (239.03)D =(0010,0011,1001.0000,0011)8421 =(0010,0011,1111.0000,0011)2421
3.列出状态转换表或画出状态图和波形图；
４.确定电路的逻辑功能.
设计同步时序逻辑电路的一般步骤
同步时序电路的设计过程
由给定的逻 辑功能建立 原始状态图 和原始状态 表
状态 化简
状态 分配
选择 触发 器类 型
确定 激励方程组
和 输出方程组
画出 逻辑图 并检查 自启动 能力
(1)根据给定的逻辑功能建立原始状态图和原始状态表 ①明确电路的输入条件和相应的输出要求，分别确定输入变量 和输出变量的数目和符号。 ②找出所有可能的状态和状态转换之间的关系。 ③根据原始状态图建立原始状态表。
数电基本知识点总结
数电基本知识点总结数字电子学是现代电子技术的基础，涵盖了诸多重要的知识点。
本文将对数电基本知识进行总结，包括布尔代数、逻辑门、编码与译码、计数器和触发器等方面的内容。
一、布尔代数布尔代数是数电的基石，用于描述逻辑关系。
它包括与运算、或运算和非运算三种基本逻辑运算，分别用符号∧（AND）、∨（OR）和¬（NOT）表示。
通过这些运算，我们可以构建各种逻辑表达式和逻辑函数。
其中，布尔恒等式是布尔代数中的重要定律之一，用于简化逻辑表达式，减少电路中的门数量，提高电路的性能。
二、逻辑门逻辑门是数字电子电路的基本组成单元，实现了不同的逻辑运算。
常见的逻辑门有与门、或门、非门、与非门、或非门、异或门和同或门等。
逻辑门通过输入信号的不同组合，产生特定的输出信号。
通过设计和组合不同的逻辑门，可以实现各种复杂的数字电路。
三、编码与译码编码与译码是数字电子中常见的数据处理方式。
编码器将多个输入信号转换成少量的输出信号，常用的编码器有BCD编码器和优先编码器。
译码器则是编码器的逆过程，将少量的输入信号转换成多个输出信号。
常见的译码器有二-四译码器和三-八译码器等。
编码与译码在信息处理和传输中起到了重要作用。
四、计数器计数器是用于计数的电路。
常见的计数器分为同步计数器和异步计数器两种。
同步计数器在所有输入时钟脉冲到达时进行计数，而异步计数器则是在每个时钟脉冲到达时进行计数。
计数器可以用于各种场景，如时钟频率分频、事件计数等。
同时，通过组合不同类型的计数器，也可以实现更复杂的计数功能。
五、触发器触发器是一种用于存储和延迟信号的电路。
常见的触发器有RS 触发器、D触发器、JK触发器和T触发器等。
触发器通过输入控制信号，使得输出信号在特定条件下发生变化。
它们可以用于存储和传递数据，在数字电路设计中扮演着重要的角色。
同时，触发器的状态转换和时序行为也是数字电路中的研究重点。
在数字电子学的学习过程中，不仅需要掌握以上基本知识点，还需要学习和了解更多的相关内容，如多路复用器、解复用器、时序逻辑、组合逻辑、存储器等。
数电的知识点总结
数电的知识点总结数电的基本概念与原理数字电子技术是一门研究数字信号处理、存储和传输的学科，它是借助符号逻辑（位逻辑）和数字信号理论来进行数字信息的处理。
数字电子技术的基本概念与原理包括逻辑门、布尔代数、数字逻辑电路等。
逻辑门是数字电子技术的基础组成单元，逻辑门主要有与门、或门、非门、异或门、与非门、或非门、同或门等。
逻辑门是根据布尔代数的原理构建的，布尔代数是一种数学体系，用来描述由逻辑变量和逻辑运算构成的表达式的代数系统，它包含了与、或、非等逻辑运算。
数字电子技术的逻辑门和布尔代数的知识是数电的基本概念。
数字逻辑电路是由逻辑门按照一定的连接方式经过布局和布线形成的电路，它能够执行特定的逻辑功能。
数字逻辑电路一般包括组合逻辑电路和时序逻辑电路两种类型，组合逻辑电路的输出仅依赖于当前的输入，时序逻辑电路的输出还受到时钟信号的影响。
数电的基本原理是基于二进制的储存和传输信息。
在数电中，信息是以二进制形式表示和操作的，二进制是一种用0和1来表示量的编码形式。
数电使用二进制编码可以实现高效的信息处理和传输，二进制编码可以更好地利用现代计算机、通信系统等机器和设备，提高处理速度和数据传输的可靠性。
数电的应用数电技术广泛应用于数字电路、数字通信、计算机体系结构、数字信号处理、嵌入式系统、通信网络等领域。
在数字电路方面，数电技术主要应用于设计数字逻辑电路和数字系统。
数字逻辑电路通过逻辑门、触发器、寄存器、计数器等器件的组合，实现了从简单非线性函数到复杂算法运算的功能。
数字系统是数字电路的扩展和延伸，它是由数字信号处理器、存储器、接口电路、控制器等器件构成的一个相互关联并协同工作的系统。
在数字通信领域，数电技术用于设计数字通信系统、数字调制解调器、数字信号处理器等设备。
数字通信系统和数字调制解调器利用数电技术可以实现高速传输和高可靠性的数字通信，数字信号处理器可以对数字信号进行滤波、解码、频谱分析、数据压缩等处理。
数电基本知识点总结
数电基本知识点总结随着现代电子技术的快速发展和广泛应用，数字电子技术已经成为新时代中不可或缺的重要组成部分。
数字电子技术作为电子技术的一个分支，已经成为电子科学研究的主要方向之一，在现代应用中也扮演着重要的角色。
数字电子技术的基本知识点包括数字电路、数字信号处理等。
本文将对这些基本知识点进行总结。
一、数字电路数字电路是计算机硬件、通信系统以及灯胆等各种电子器件的基本组成部分，是数字电子技术的基础。
数字电路包括组合逻辑电路和时序逻辑电路两种。
组合逻辑电路根据输入信号产生输出信号，其中不需要考虑时序。
时序逻辑电路则是由组合逻辑模块和时钟模块组成的，处理输入信号时需要考虑时序。
数字电路有以下基本知识点：1.逻辑运算数字电路中的逻辑运算包括与、或、非、异或等逻辑运算。
其中与运算是指各输入信号同时为1时，输出为1；或运算是指各输入信号中有一个或多个为1时，输出为1；非运算是指输入信号为1时，输出为0，反之亦然；异或运算是指各输入信号不相同时输出为1，否则输出为0。
2.编码器编码器是将不同的输入信号映射为不同的输出信号的电路。
常用的编码器有BCD编码器、八位编码器和十六位编码器等。
3.译码器译码器是将不同的输入信号转换为不同的输出信号，按照特定的规则进行转换。
译码器是数字电路的重要组成部分。
常用的译码器有BCD译码器、八位译码器和十六位译码器等。
4.计数器计数器是可以计数的电路，也是数字电路中经常使用的模块之一。
计数器可以按照一定的规则计数，并可以将计数结果反馈给其他电路模块使用。
计数器包括同步计数器和异步计数器等。
5.时序电路时序电路是根据特定的时序要求来设计的数字电路。
时序电路有微处理器、时钟电路等。
二、数字信号处理数字信号处理是应用数字电子技术的一个重要方向，将模拟信号转换为数字信号，并对其进行数字处理和分析。
数字信号处理有以下几个基本知识点：1.采样定理采样定理是数字信号处理中最基本的知识点之一。
其核心思想是：一个信号能够以完全的方式重构，只需要一定的采样频率。
数电知识点总结
数电知识点总结数字电子技术（简称数电）是电子信息类专业的一门重要基础课程，它主要研究数字信号的传输、处理和存储。
下面为大家总结一些关键的数电知识点。
一、数制与码制数制是指用一组固定的数字和一套统一的规则来表示数的方法。
常见的数制有十进制、二进制、八进制和十六进制。
十进制是我们日常生活中最常用的数制，它由 0、1、2、3、4、5、6、7、8、9 这十个数字组成，遵循“逢十进一”的原则。
二进制则只有 0 和 1 两个数字，其运算规则简单，是数字电路中最常用的数制，遵循“逢二进一”。
八进制由0、1、2、3、4、5、6、7 这八个数字组成，“逢八进一”。
十六进制由 0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F 这十六个数字和字母组成，“逢十六进一”。
码制是指用不同的代码来表示不同的信息。
常见的码制有BCD 码、格雷码等。
BCD 码用四位二进制数来表示一位十进制数，有 8421 BCD 码、5421 BCD 码等。
格雷码的特点是相邻两个编码之间只有一位发生变化，这在数字电路中可以减少错误的产生。
二、逻辑代数基础逻辑代数是数字电路分析和设计的数学工具。
基本逻辑运算包括与、或、非三种。
与运算表示只有当所有输入都为 1 时，输出才为 1；或运算表示只要有一个输入为 1，输出就为 1；非运算则是输入为 1 时输出为 0，输入为 0 时输出为 1。
逻辑代数的基本定律有交换律、结合律、分配律、反演律和吸收律等。
这些定律在逻辑函数的化简和变换中经常用到。
逻辑函数的表示方法有真值表、逻辑表达式、逻辑图、卡诺图等。
真值表是将输入变量的所有可能取值组合及其对应的输出值列成的表格；逻辑表达式是用逻辑运算符将输入变量连接起来表示输出的式子；逻辑图是用逻辑门符号表示逻辑函数的电路图；卡诺图则是用于化简逻辑函数的一种图形工具。
三、门电路门电路是实现基本逻辑运算的电子电路。
常见的门电路有与门、或门、非门、与非门、或非门、异或门和同或门等。
(完整版)《数字电子技术》知识点
《数字电子技术》知识点第1章 数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD 4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：熟练应用上述逻辑运算。
5．数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。
6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y 的反函数Y （或称补函数）。
这个规则称为反演规则。
②对偶规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。
数字电子技术知识点汇总
数字电子技术知识点汇总引言概述：数字电子技术是一门基础性学科，涉及数字信号的产生、传输、处理和存储等方面。
随着现代科技的迅速发展，数字电子技术已经成为了许多领域的核心技术，包括计算机科学、通信技术、嵌入式系统、控制系统等等。
本文将对数字电子技术的知识点进行汇总和详细介绍，以帮助读者更好地理解和应用这一重要学科。
正文内容：一、数字信号和模拟信号1.1数字信号与模拟信号的基本概念1.2数字信号与模拟信号的特点1.3数字信号的采样和量化1.4模拟信号的离散化和数字化二、数字电路的基础知识2.1逻辑门和布尔代数2.2码制和编码技术2.3数字电路的基本组成2.4数字电路的时序逻辑与组合逻辑2.5数字电路的可靠性和容错技术三、数字系统的设计与实现3.1数字系统的层次结构和组成原则3.2组合逻辑电路的设计方法3.3时序逻辑电路的设计方法3.4状态机的设计与实现3.5FPGA和CPLD的应用四、数字信号处理技术4.1数字信号的基本运算和变换4.2数字滤波器的设计与实现4.3数字信号的储存与读取4.4声音和图像的数字化处理4.5数字信号处理器（DSP）的应用五、数字系统测试与调试5.1数字系统测试的基本概念和方法5.2组合逻辑电路的测试与调试5.3时序逻辑电路的测试与调试5.4集成电路的测试与调试5.5数字系统故障的排查与修复总结：数字电子技术是一门极为重要的学科，广泛应用于现代科技的各个领域。
本文对数字信号和模拟信号、数字电路的基础知识、数字系统的设计与实现、数字信号处理技术以及数字系统的测试与调试等方面的知识点进行了详细的阐述。
通过学习这些知识点，读者可以更好地理解和应用数字电子技术，提高自己在相关领域的能力和竞争力。
在数字化时代的今天，掌握数字电子技术是每个科技工作者必不可少的素质，希望本文能够对读者起到一定的指导和帮助作用。
数电知识点总结
数电知识点总结数电，即数字电子技术，是现代电子科学和技术的重要组成部分。
它研究如何使用数字信号来处理和传输信息。
在这篇文章中，我们将对数电的一些基本概念和知识点进行总结和讨论。
一、数电基础理论1. 二进制二进制是计算机中常用的数字表示方式，使用0和1来表示数字。
它是整个数电系统中的基础。
2. 逻辑门逻辑门是数电中常用的基本单元。
有与门、或门、非门等。
通过组合不同的逻辑门可以实现各种电路功能。
3. 真值表真值表是描述逻辑门输入输出关系的表格。
它能够帮助我们清晰地了解逻辑门的工作原理和功能。
4. 布尔代数布尔代数是一种逻辑系统，它基于二进制值和逻辑运算。
它能够简化和优化逻辑电路的设计。
二、数电电路设计1. 加法器加法器是数电中重要的电路，用于实现数字的加法运算。
全加器是最基本的加法器。
2. 编码器编码器用于将一个多位数字编码为一个较小的码。
常见的是4-2编码器和8-3编码器等。
3. 解码器解码器正好与编码器相反，它用于将一个码解码为一个多位数字。
常见的是2-4解码器和3-8解码器等。
4. 翻转器翻转器是一种存储元件，可以存储和改变输入信号的状态。
常见的有RS触发器、D触发器和JK触发器等。
三、数电应用领域1. 计算机计算机是数电应用最广泛的领域之一。
计算机内部的逻辑电路和芯片基于数电原理。
2. 通信数字通信是现代通信技术的基础。
数电提供了快速、准确和可靠的数字信号处理方法。
3. 数字电视机数字电视机通过数电技术将模拟信号转换为数字信号，并在数字领域进行处理。
4. 数字音频设备数字音频设备使用数电技术处理和转换音频信号，提供更高的音频质量和灵活性。
结语数电是现代科技的基石之一，它通过数字信号的处理和传输，推动了科学技术的发展。
本文简要总结了数电的基础理论、电路设计和应用领域等知识点。
深入了解数电原理和应用，不仅能够更好地理解数字技术的工作原理，而且可以为我们进行相关领域的研究和应用提供帮助。
希望本文对读者有所启发和帮助。
数字电子技术知识点汇总-数字电子技术基础知识点总结
《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 、格雷码之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2．逻辑门电路： (1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL 门电路典型高电平为3.6 V ，典型低电平为0.3 V 。
3）OC 门和OD 门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限V NH 或V NL 、扇出系数N o 、平均传输时间t pd 。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC 门和OD 门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：C B A C B A Y ++=+=，则输出Y 见上。
3．基本逻辑运算的特点：与 运 算：见零为零，全1为1；或 运 算：见1为1，全零为零； 与非运算：见零为1，全1为零；或非运算：见1为零，全零为1； 异或运算：相异为1，相同为零；同或运算：相同为1，相异为零； 非 运 算：零 变 1， 1 变 零； 要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
数电知识点讲解总结
数电知识点讲解总结数电，即数字电子技术，是指通过数字信号进行信息处理和传输的一种电子技术。
在现代科技领域中，数电技术已经得到了广泛的应用，涉及到计算机、通信、控制等多个领域。
数电知识点的掌握对于学习和工作都具有重要的意义，下面将对数电知识点进行总结和讲解。
1. 数制及进位运算数制是指用几个记数符号表示数的一种方法，比如我们常见的十进制数是用0到9这10个数字表示的。
在数电中，常用的数制有二进制、八进制和十六进制等。
进位运算是指在进行加减乘除等运算时，当某一位上的数字超过了进位数时，需要向高一位进位的操作。
在数电中，进位运算是一个非常基础和重要的概念，它是进行数字运算的基础。
2. 逻辑门和布尔代数逻辑门是数电中最基本的组成单元，它可以接受多个输入信号，并根据输入信号产生一个输出信号。
常见的逻辑门有与门、或门、非门等。
逻辑门的运算规则体现了布尔代数的运算规则，布尔代数是一种用于描述逻辑运算规律的代数系统，它体现了逻辑运算的基本规律，是逻辑电路设计的理论基础。
3. 组合逻辑电路和时序逻辑电路组合逻辑电路是由一些互相连接的逻辑门组成的，它可以根据输入信号的不同产生不同的输出信号。
时序逻辑电路是在组合逻辑电路的基础上引入了时钟信号，根据时钟信号的不同产生不同的输出信号。
组合逻辑电路和时序逻辑电路是数字电路中最基本的两种电路，它们构成了数字系统的基本组成部分。
4. 计算机组成原理计算机组成原理是数电中一个非常重要的知识点，它包括了计算机的硬件和软件组成结构、运行原理以及计算机系统的设计和实现等内容。
在计算机组成原理中，涉及到了 CPU、内存、输入输出设备、系统总线等多个方面的知识。
5. 存储器和寄存器存储器是计算机中用于存储数据和程序的设备，它包括了内存和外存两种形式。
内存是计算机中的主要存储设备，用于存储正在运行的程序和数据，而外存则是用于长期存储数据和程序的设备。
寄存器是一种用于存储临时数据和控制信号的存储器，它是计算机中最快的存储设备。
数电基本知识点总结
数电基本知识点总结一、数字信号1.1 数字信号的概念数字信号是由一系列离散的数值组成的信号，它可以使用二进制形式表示。
在数字电子技术中，数字信号是处理的对象，通过数字信号的处理可以实现各种功能和应用。
1.2 数字信号的特点数字信号具有以下特点：1）离散性：数字信号是由一系列离散的数值组成的，相邻的数值之间有间隔。
2）可靠性：数字信号的传输和处理相对容易，不易受到噪声和干扰的影响，具有较高的可靠性。
3）易处理：数字信号可以进行数学运算和逻辑运算，易于进行处理和分析。
1.3 数字信号的表示数字信号可以使用二进制、八进制、十进制、十六进制等形式进行表示，其中，二进制是最常用的表示形式。
在数字电子技术中，常用的是二进制形式。
1.4 数字信号的产生数字信号可以通过模拟信号的采样和量化来进行产生。
采样是对模拟信号进行时间间隔的离散取样，量化是对采样后的信号进行幅度离散化。
1.5 数字信号的传输数字信号可以通过数字通信系统进行传输，数字通信系统可以利用数字调制、解调技术来实现数字信号的传输和接收。
数字通信系统在通信领域中有着重要的应用。
1.6 数字信号的处理数字信号可以通过数字信号处理技术进行处理，包括滤波、变换、编码、解码等操作，可以实现对信号的提取、分析和处理。
二、数字电路2.1 数字电路的概念数字电路是由数字元器件构成的电路，用来进行数字信号的处理和运算。
数字电路可以实现逻辑运算、数学运算、存储等功能。
2.2 数字电路的分类数字电路按照其功能可以分为组合逻辑电路和时序逻辑电路。
组合逻辑电路是由逻辑门构成的，其输出仅依赖于当前的所有输入；时序逻辑电路则包含了时序逻辑元件，其输出还依赖于其先前的输入。
2.3 逻辑门逻辑门是数字电路的基本组成单元，用来进行逻辑运算。
常见的逻辑门有与门、或门、非门、异或门等，它们通过对输入信号进行逻辑运算得到输出信号。
2.4 组合逻辑电路组合逻辑电路由多个逻辑门组成，它的输出仅依赖于当前的输入信号。
数字电子技术》知识点
数字电子技术》知识点数字电子技术》知识点第1章数字逻辑基础本章主要介绍数字电路的基础知识，包括数字信号、模拟信号的定义，数字电路的分类，数制、编码及其转换，基本逻辑运算的特点，数字电路逻辑功能的几种表示方法及相互转换，逻辑代数运算的基本规则等内容。
1.数字信号、模拟信号的定义数字信号是离散的，只有两种状态，即高电平和低电平，而模拟信号是连续的，可以有无限种状态。
2.数字电路的分类数字电路分为组合逻辑电路和时序逻辑电路。
组合逻辑电路的输出只与输入有关，而时序逻辑电路的输出还与时间有关。
3.数制、编码及其转换我们需要熟练掌握在10进制、2进制、8进制、16进制、8421BCD之间进行相互转换的方法。
举例1：将(37.25)10转换为2进制、16进制、8421BCD码解：(37.25)10 = (.01)2 = (25.4)16 =(xxxxxxxx.xxxxxxxx)8421BCD4.基本逻辑运算的特点我们需要掌握与运算、或运算、与非运算、或非运算、异或运算、同或运算、非运算等基本逻辑运算的特点。
5.数字电路逻辑功能的几种表示方法及相互转换我们需要掌握真值表、逻辑表达式、卡诺图、逻辑图、波形图、状态图等几种表示方法，并能够相互转换。
6.逻辑代数运算的基本规则我们需要掌握反演规则和对偶规则，能够求逻辑函数的反函数和对偶函数。
反演规则是将逻辑表达式中的“·”换成“＋”，“＋”换成“·”，“”换成“1”，“1”换成“”，原变量换成反变量，反变量换成原变量，得到函数的反函数。
对偶规则是将逻辑表达式中的“·”换成“＋”，“＋”换成“·”，“”换成“1”，“1”换成“”，而变量保持不变，得到函数的对偶函数。
本章内容是数字电路的基础，是后续研究的重要基础。
需要认真掌握并应用于实际操作中。
7.逻辑函数化简逻辑函数化简有两种方法：公式法和图形法。
公式法是利用逻辑代数的基本公式、定理和规则来化简逻辑函数；图形法是将逻辑函数用卡诺图来表示，利用卡诺图来化简逻辑函数。
数字电子技术》知识点
《数字电子技术》知识点第1章数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD之间进行相互转换。
举例1：（）10= ( )2= ( )16= ( )8421BCD解：（）10= 2= ( 16= 8421BCD4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。
5．数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。
6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y的反函数Y（或称补函数）。
这个规则称为反演规则。
②对偶规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y＇，Y＇称为函Y 的对偶函数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
其中：S2=A,S1=B,S0=C
L(A, B,C, D) m7 •1 m3 • D m5 •1
解 设四位二进制码ABCD为输入逻辑 变量，校验结果L为输出逻辑变量。所对 应的奇偶校验器的逻辑关系真值表。
L
Y
Y
74151
G A2 A 1 A 0 D7 D6 D5 D4 D3 D2 D 1D 0
ABC D
ABCD L
0000 0 0001 1 0010 1 0011 0 0100 1 0101 0 0110 0 0111 1 1000 1 1001 0 1010 0 1011 1 1100 0 1101 1 1110 1 1111 0
D1
D3
A
D2
D4
B
C
R
R
+VCC (a) +VCC
RC
Rb
3
L3
A
1
2T1
Rb
3
B
1
2T2
(c)
L1 A
R1
1
2
3
T1
D
1
(b)
+VCC
RC
3
L2
2T2
+VCC
RC
L4
Rb
33
Rb
A
1
T21 2T2
1
B
(d)
+VCC RP
A
&
B
C
&
D
L1 A
B
L1 AB CD
VCC
&
=1
L2 AB
A B
5. 根据逻辑函数 表达式画出逻辑 电路图。
第三章 组合逻辑模块及其应用
基本要求 1.熟练掌握译码器、编码器、数据选择器、数值比 较器的逻辑功能及常用中规模集成电路的应用。 2.熟练掌握半加器、全加器的逻辑功能，设计方法。 3.正确理解以下基本概念：
编码、译码、组合逻辑电路、时序逻辑电路。
用译码器实现逻辑函数的步骤
Y0
Y1
Y2
1
G1
74138
Y3 Y4
G2B
Y5
0
G2A
Y6
A2 A1 A0 Y7
X2 X1 X0
D0
D1
D2
Y
D3 74151
D4
D5
D6 D 7 A2 A1 A0 G
Z2 Z1 Z0
试用8选1数据选择器74151和门电路设 计一个四位二进制码奇偶校验器。要求 当输入的四位二进制码中有奇数个1时， 输出为1，否则为0。
2.建立真值表
按设计要求可得真值表
A B F绿 F黄 F红
00100 01010 10010 11001
3. 根据真值表求得输出逻辑函数的表达式
F绿 AB F黄 AB AB A B F红 AB
4. 化简上述逻辑函数表达式，并转换成适当的形式。由于上 述逻辑函数的表达式都是最简了，所以不用再化简。
选取编码方案的原则应有利于所选触发器的驱动方 程及电路输出方程的简化和电路的稳定
(4)选择触发器的类型 (5)求出电路的激励方程和输出方程 ； (6)画出逻辑图并检查自启动能力。
例 设计一个串行数据检测器。对它的要求是：连续输入3个或3个 以上的1时输出为1,其它情况下输出为0.
解：设输入数据为输入变量，用X表示；检测结果为输出变量， 用Y表示，其状态转换表为
第四章 触发器
基本要求 1.熟练掌握各类触发器的逻辑功能（功能表、特性方 程、状态转换图、驱动表）。 2. 熟练掌握各种不同结构的触发器的触发特点，并能 够熟练画出工作波形。 3.熟悉触发器的主要参数。 4.熟悉各类触发器间的相互转换。 5.了解各类触发器的结构和工作原理。
1 写出图示各电路的状态方程。
设计一个故障指示电路，具体要求为： （1）两台电动机同时工作时，绿灯亮； （2）一台电动机发生故障时，黄灯亮； （3）两台电动机同时发生故障时，红灯亮。
解 1.设定A、B分别表示两台 电动机这两个逻辑变量，F 绿、F黄、F红分别表示绿灯、
黄灯、红灯；且用0表示电 动机正常工作，1表示电动 机发生故障；1表示灯亮，0 表示灯灭。
3.列出状态转换表或画出状态图和波形图；
４.确定电路的逻辑功能.
设计同步时序逻辑电路的一般步骤
同步时序电路的设计过程
由给定的逻 辑功能建立 原始状态图 和原始状态 表
状态 化简
状态 分配
选择 触发 器类 型
确定 激励方程组
和 输出方程组
画出 逻辑图 并检查 自启动 能力
(1)根据给定的逻辑功能建立原始状态图和原始状态表 ①明确电路的输入条件和相应的输出要求，分别确定输入变量 和输出变量的数目和符号。 ②找出所有可能的状态和状态转换之间的关系。 ③根据原始状态图建立原始状态表。
1 00 AB C
利用8选1数据选择器组成函数产生器的一般步骤
要实现的逻辑函数中的变量个数与数据选择器的地址输入端 的个数相同，将变量与数据选择器的地址输入端一一对应即可。
a、将函数变换成最小项表达式 b、使器件处于使能状态 c、地址信号S2、 S1 、 S0 作为函数的输入变量 d、处理数据输入D0~D7信号电平。逻辑表达式中有
L
解：将逻辑函数转换成最小项表达式， &
再转换成与非—与非形式。
L ABC ABC ABC ABC
=m3+m5+m6+m7
= m3 m5 m6 m7
用一片74138加一个与非门
Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0 74138
G1 G2AG2B A2 A1 A0
就可实现该逻辑函数。
其化简后状态图为
由于电路的状态为3个，故M＝3,应 取触发器的数目为n＝2.
1/0 0/0
S0
S1
0/0
X/Y
0/0
1/0
取00、01和10分别对应S0、S1和S3, 若选定的触发器为JK触发器，则其
输出端的卡诺图为
Q1nQ0n
X
00
0 00/0
S2
1/1
Q1n1Q0n2 / Y
01 11 10 00/0 ××/× 00/0
总结
:
组合逻辑电路
门电路构成
简 化
1.特点,分析,设计,
逻 辑
2.常用功能器件:定义,功能,集成芯片应用
代 编码器,译码器,数据选择器,数据分配器,比较器,加法器
数
时序逻辑电路
触发器电路构成
1.特点,分析,设计, 2.常用功能器件:定义,功能,集成芯片应用
计数器,寄存器
第一章 数字电路基础
基本要求 1. 正确理解以下基本概念：正逻辑、负逻辑、数制 与码制、二极管与三极管的开关作用和开关特性、逻 辑变量、逻辑函数、“与、或、非”基本逻辑关系。 2. 熟练掌握三极管三种工作状态的特点及判别方法。 3. 熟练掌握逻辑函数的几种表示方法（真值表、表 达式、逻辑图），并会相互转换。
组合逻辑电路的设计
根据实际逻辑问题，求出所要求逻辑功能的最简单逻辑电路。 一、组合逻辑电路的设计步骤
1、逻辑抽象（约定）：根据实际逻辑问题的因果关系确 定输入、输出变量，并定义逻辑状态的含义； 2、根据逻辑描述列出真值表； 3、由真值表写出逻辑表达式; 4、根据器件的类型,简化和变换逻辑表达式 5、 画出逻辑图。
1.写出逻辑函数的最小项和的形式； 2.将逻辑函数的最小项和的表达式变换成与非
与非式； 3.画出接线图。 4.如果函数为4变量函数，用3/8线译码器实现，
则需先用两片3/8线译码器扩展成4/16线译码 器，在此基础上进行以上步骤。
例1 试用译码器和门电路实现逻辑函数：
L AB BC AC
Байду номын сангаас
Rb
1
6V 53kΩ
+VCC （ +12V）
RC 1kΩ
V
3
O
β=50
2
Rb 30kΩ
1
+VCC （ +5V） RC 3kΩ
V
3
O
β=50
2
Rb
1
0V 20kΩ
+VCC（ +12V） R1kCΩ
3
VO
β=50
2
（a）
（b）
（c）
Rb1
1
15kΩ
51RkbΩ2
+VCC （ +12V） 1RkCΩ
V
3
2 触发器的状态转换图如图所示，写出该触发器的特性方 程，如用JK触发器实现同样的功能，写出相应的逻辑关系表达
式，并画出电路图。
第五章 时序逻辑电路
基本要求 1.正确理解以下基本概念：组合逻辑电路、时序逻 辑电路、同步和异步、计数和分频。 2.熟练掌握二进制、十进制计数器的工作原理、逻 辑功能；二进制计数器的设计方法。 3. 了解时序逻辑电路的分析方法和设计方法。
mi ,则相应Di =1，其他的数据输入端均为0。
如果要实现的逻辑函数中的变量个数与数据选择器的地址输 入端的个数不同，不能用前述的简单办法。应分离出多余的变量， 把它们加到适当的数据输入端。
例2 试用8选1数据选择器74X151实现单输出组合逻辑函数
L ABCD BCD AC
解法一：
L ABCD BC D AC ABCD ABC D ABC D ABCD ABCD ABC D ABC D ABCD ABC D ABC D ABCD ABC D
