硅钢片性能及牌号对照

矽钢片的好坏取决于矽钢片的材质和加工工艺，EI型矽钢片的加工工艺最重要。

它直接影响
变压器的质量，加工工艺中的冲压方法，退火方法最重要，同一材质的矽钢片冲压毛刺小的
与毛刺大的制作的变压器性能差7%，同一材质的矽钢片退后（氮气保护退火）与不退火的矽钢片制作的变压器性能相差7-10%
国内常用的H系列编号，是沿用70年代-90年代的日本新日铁的标号。

而现在正规厂家都按照新的标号标示。

旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨}
H12 50H270 50WW270 B50A270 21000元
H14 50H310 50WW310 B50A310 15800元
H18 50H470 50WW470，B50A470 14000元
H23 50H600 50WW600，B50A600 12600元
H30 50H700 50WW700，B50A700 11000元
H40 50H800 50WW800，B50A800 9600元
H50 50H1000 50WW1000， B50A1000 8500元
H60 50H1300 50WW1300，B50A1300 8000元
从工艺上说，Z系列均为冷轧有取向高含硅量，H系列一般是冷轧无取向中高含硅量，
H型无取向性钢片也有0.35MM的薄片。

但是产量很少，一般用于要求较高的场合。

无取向硅钢片常用的有下列几种：
H50 H23 H18 H14 H12
比重 7.85 7.75 7.65 7.65 7.65
铁损P1.5/50HZ≤13 6.2 4.7 4.0 3.6
磁通密度B50≥ 1.69 1.66 1.64 1.61 1.6
按温升来说H18低于H23，H23低于H50
按空载电流则相反。

另外同一牌号有白片黑片之分，黑片{退火片}性能优于白片。

另外同一牌号铁芯尺寸不同性能也不同。

有取向硅钢带常用的牌号有
Z11 Z10
比重7.65 7.65
铁损P1.7/50 ≤ 1.66 1.51
磁通密度B10≥ 1.74 1.77
日本jfe(旧川崎):
35jn250 (0.35mm厚、铁损在2.18～2.26之间、磁感1.69以上)
50jn270 (0.50mm厚、铁损在2.38～2.42之间、磁感1.68以上)
50jn290 (0.50mm厚、铁损在2.46～2.51之间、磁感1.68以上)
50jn310 (0.50mm厚、铁损在2.50～2.54之间、磁感1.69以上)
日本新日铁:
50h270 (0.50mm厚、铁损在2.37～2.41之间、磁感1.68以上)
50h290 (0.50mm厚、铁损在2.46～2.50之间、磁感1.68以上)
50h310 (0.50mm厚、铁损在2.49～2.53之间、磁感1.69以上)
中国太钢:
50tw290 (0.50mm厚、铁损在2.54～2.60之间、磁感1.68以上)
50tw310 (0.50mm厚、铁损在2.64～2.69之间、磁感1.68以上)
50tw350 (0.50mm厚、铁损在2.70～2.76之间、磁感1.69以上)

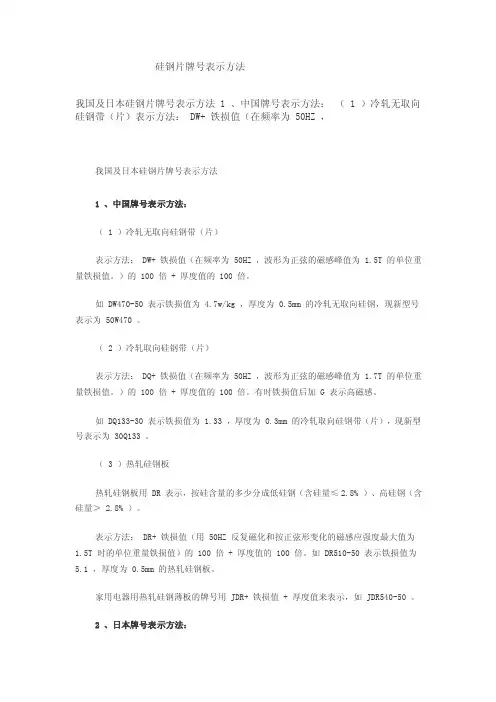

中国牌号表示方法：
（1）冷轧无取向硅钢带（片）
表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。

）的100倍+厚度值的100倍。

如DW470-50 表示铁损值为4.7w/kg，厚度为0.5mm 的冷轧无取向硅钢，现新型号表示为50W470。

（2）冷轧取向硅钢带（片）
表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.7T的单位重量铁损值。

）的100倍+厚度值的100倍。

有时铁损值后加G表示高磁感。

如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。

（3）热轧硅钢板
热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞2.8%）。

表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值）的100倍+厚度值的100倍。

如DR510-50表示铁损值为5.1，厚度为0.5mm的热轧硅钢板。

家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。

2、日本牌号表示方法：
（1）冷轧无取向硅钢带
由公称厚度（扩大100倍的值）+代号A+铁损保证值（将频率50HZ，最大磁通密度为1.5T 时的铁损值扩大100倍后的值）。

如50A470表示厚度为0.5mm，铁损保证值为≤4.7的冷轧无取向硅钢带。

（2）冷轧取向硅钢带
由公称厚度（扩大100倍的值）+代号G：表示普通材料，P：表示高取向性材料+铁损保证值（将频率50HZ，最大磁通密度为1.7T时的铁损值扩大100倍后的值）。

如30G130表示厚度为0.3mm，铁损保证值为≤1.3的冷轧取向硅钢带。
