雷达测速(窄波雷达)
雷达测速仪工作原理

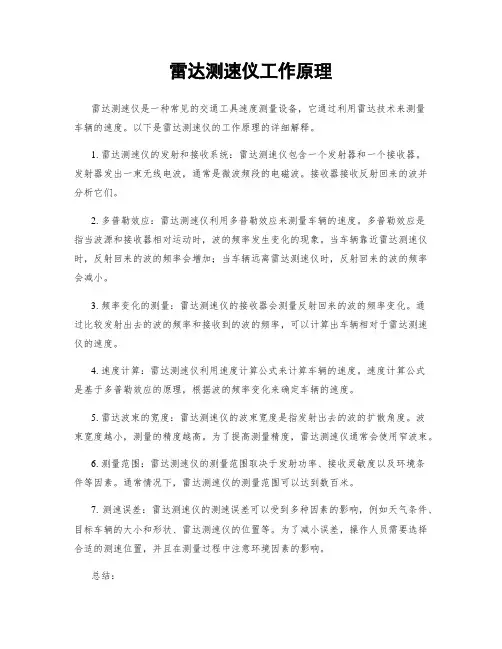

雷达测速仪工作原理雷达测速仪是一种常见的交通工具速度测量设备，它通过利用雷达技术来测量车辆的速度。
以下是雷达测速仪的工作原理的详细解释。
1. 雷达测速仪的发射和接收系统：雷达测速仪包含一个发射器和一个接收器。
发射器发出一束无线电波，通常是微波频段的电磁波。
接收器接收反射回来的波并分析它们。
2. 多普勒效应：雷达测速仪利用多普勒效应来测量车辆的速度。
多普勒效应是指当波源和接收器相对运动时，波的频率发生变化的现象。
当车辆靠近雷达测速仪时，反射回来的波的频率会增加；当车辆远离雷达测速仪时，反射回来的波的频率会减小。
3. 频率变化的测量：雷达测速仪的接收器会测量反射回来的波的频率变化。
通过比较发射出去的波的频率和接收到的波的频率，可以计算出车辆相对于雷达测速仪的速度。
4. 速度计算：雷达测速仪利用速度计算公式来计算车辆的速度。
速度计算公式是基于多普勒效应的原理，根据波的频率变化来确定车辆的速度。
5. 雷达波束的宽度：雷达测速仪的波束宽度是指发射出去的波的扩散角度。
波束宽度越小，测量的精度越高。
为了提高测量精度，雷达测速仪通常会使用窄波束。
6. 测量范围：雷达测速仪的测量范围取决于发射功率、接收灵敏度以及环境条件等因素。
通常情况下，雷达测速仪的测量范围可以达到数百米。
7. 测速误差：雷达测速仪的测速误差可以受到多种因素的影响，例如天气条件、目标车辆的大小和形状、雷达测速仪的位置等。
为了减小误差，操作人员需要选择合适的测速位置，并且在测量过程中注意环境因素的影响。
总结：雷达测速仪通过利用雷达技术中的多普勒效应来测量车辆的速度。
它发射出一束无线电波，并接收反射回来的波，通过测量波的频率变化来计算车辆的速度。
雷达测速仪的测速范围取决于多种因素，而测速误差受到环境条件和操作人员的影响。
了解雷达测速仪的工作原理有助于我们更好地理解交通工具速度测量的原理和方法。
雷达测速系统概述课件
雷达测速系统的抗干扰能力受到多种因素的影响，包括系 统本身的抗干扰设计、工作频段的选择、信号处理算法的 优化等。
技术指标
雷达测速系统的抗干扰能力通常以“信噪比”和“误码率 ”等参数来衡量，具体数值需要根据系统设计和应用场景 而定。
04 雷达测速系统的优缺点分析
雷达测速系统的优点
A
实时性高
、测距、流量监测等，提高系统的使用效率和便利性。
02
智能化
借助AI人工智能技术，雷达测速系统将向智能化方向发展，实现自动识
别、自动跟踪、自动报警等功能，提高系统的自动化和智能化水平。
03
定制化
针对不同应用场景和客户需求，雷达测速系统将向定制化方向发展，提
供更加灵活、多样化的产品选择和服务。
谢谢聆听
雷达测速系统概述课 件
目录
• 雷达测速系统简介 • 雷达测速系统的工作原理 • 雷达测速系统的性能指标 • 雷达测速系统的优缺点分析 • 雷达测速系统的未来发展
01 雷达测速系统简介
雷达测速系统的定义
雷达测速系统的定义
雷达测速系统是一种利用雷达技术来测量物体速度的设备。它通过向目标发射 电磁波，并分析反射回来的电磁波，计算出目标的运动速度。
技术指标
雷达测速系统的速度测量范围通 常以“速度分辨率”和“最大速 度测量值”来表示，具体数值需 要根据系统设计和应用场景而定
。
雷达测速系统的抗干扰能力
抗干扰能力
雷达测速系统的抗干扰能力是指其在实际应用中抵御各种 干扰因素的能力。在复杂的电磁环境中，抗干扰能力是衡 量雷达测速系统性能的重要指标之一。
雷达测速系统的原理
雷达测速系统利用多普勒效应原理，当发射的电磁波遇到运动目标时，反射回 来的电磁波会因为目标运动产生频移，通过测量频移可以计算出目标的运动速 度。
测速雷达主要设备功能及技术参数
测速雷达主要设备功能及技术参数测速雷达型号：KTR-C3(品牌:KITOZER/开拓者)采用高速DSP信号处理芯片、0.1秒快速捕捉。
1)设计小巧轻便、制作精良。
2)纯铸铁结构，坚固耐用。
3)232串口输出。
4)精确度高，捕捉目标速度快。
5)动态时具有同向功能。
6)静态时可分别检测来车、去车。
7)静态测速范围：0～322 KPH。
8)移动测速范围：19～322KPH。
9)环境要求：温度：－30度 ~ ＋70度；湿度：0 % ~ 90% 。
10)Ka波段窄波雷达，微波频率：34.7GHz(Ka-band)，可有效规避探测狗检测。
11)发射角：±4度。
12)规格：重：0.52kg、直径：6.7cm、长：11.8cm。
13)精确度：+/-1KPH。
高清摄像机(品牌:KITOZER/开拓者)高清摄像机功能：CCD成像，200万象素，主要端口有：闪光灯同步口，通过同步线与闪光灯连接；拍照触发口，当收到外部脉冲触发信号时，高清摄像机会抓取一张图片，脉冲信号由独立的拍照触发器发出；网口（100M），与控制主机连接，接收参数配置，上传图片，也可接收带由协议内容的抓拍命令。
产品详细参数表百万像素变焦镜头日本精工本次中煤平朔公司系统百万像素变焦镜头选型为日本精工SE5018MP产品，AVENIR ETOKU（日本精工）十几年来始终专心于监控镜头的市场发展，成为中国安防监控领域用得最多的专业镜头。
本次系统高清摄像机选型为广州莱安智能化系统开发有限公司出品的KTR200A型高清摄像机。
KTR200A是集成一体的高速彩色/单色智能工业相机，采用总像素200万像素的CCD图像传感器，具有处理速度快、分辨率高、图像质量好等特点。
广泛应用于智能交通、电子警察、卡口、高速公路、停车厂等领域的检测和识别。
百万像素网络拍照摄像一体机，将高清图像抓拍、标清视频摄像完美结合，超高清晰度，分辨率达130万～500万像素，专业用于如平安城市建设、机场、银行、道路卡口监控及牌照识别等安全防范领域，能够为客户提供专业的可定制产品及服务，支持后续增值开发。
机动车超速监测系统测速原理及方法
浅析机动车超速监测系统的测速原理及方法摘要：通过对检定规程jjg527-2007《机动车超速自动监测系统》的学习，分析了机动车超速监测系统中雷达测速单元和地感线圈监测系统的原理，并详细介绍了计量性能和检定方法。
在实际工作的基础上，总结了具体检测中值得注意的问题，提高了测量准确度。
关键词：雷达测速地感线圈测速1、引文随着我国道路交通的快速发展，机动车辆的大量增加，给人们的日常生活带来了安全隐患，同时交通管理部门的处罚会与广大百姓产生一些纠纷。
为此，公安交通管理部门加大了对非现场处罚设施的投入，也就是我们所说的“电子警察”，而机动车超速自动监测系统“电子警察”就是其中之一。
机动车超速监测系统是应用雷达多普勒频移原理或地感线圈测速原理，对监测车道内机动车行驶速度进行实时、自动测量且同时拍摄超出该车道限速范围行驶的机动车辆图像的系统。
jjg527-2007《机动车超速自动监测系统》对这种系统的使用进行了规范，可以将测速的结果作为执法的依据。
比较常用的机动车超速监测系统主要有雷达测速单元、激光测速、地感线圈监测系统，就目前全国范围内使用较多的就是雷达测速单元和地感线圈监测系统，由于激光测速的成本非常高，它只有在北京地区使用。
因此本文主要说明的是雷达测速和地感线圈监测系统。
2、原理（1）雷达测速原理雷达测速主要是运用多普勒频移原理，即雷达发出一个固定频率的雷达波束到一个移动的目标，该移动目标反射的频率所携带的速度信息与发射时的不同，两者之差称为多普勒频率。
一般的雷达测速都是将监测系统以一定的角度安装在道路上方的龙门架上现在一般使用的都是窄波雷达，它的波瓣角约在4°至6°，它锁定的是一个特定的区域，保证覆盖2/3个车道，这样会避免其他相邻车道车辆的干扰，不会造成误判。
（2）地感线圈监测系统测速原理地感线圈测速主要是通过安装在路面上的两个线圈之间的距离和车辆通过两个线圈之间的距离所用的时间来计算车辆的速度。
雷达测速仪工作原理
雷达测速仪工作原理
雷达测速仪是一种常用的交通工具速度测量设备，它通过使用雷达波来测量车
辆的速度。
雷达测速仪工作原理是基于多普勒效应，通过测量被测车辆的反射信号频率的变化来计算车辆的速度。
雷达测速仪主要由发射器、接收器和信号处理器组成。
发射器产生一束窄带宽
的微波信号，并将其发射出去。
这个信号会被车辆表面反射回来，并被接收器接收。
接收器接收到反射信号后，会将其与发射的信号进行比较。
由于多普勒效应的
存在，当车辆朝向雷达测速仪挨近时，反射信号的频率会比发射信号的频率高；而当车辆远离雷达测速仪时，反射信号的频率会比发射信号的频率低。
接收器会测量反射信号的频率变化，并将其转换为速度值。
这个转换过程是通
过将反射信号的频率与已知的速度频率进行比较来实现的。
根据这个比较结果，雷达测速仪可以准确地计算出车辆的速度。
为了提高测速的准确性，雷达测速仪通常会使用连续波雷达或者脉冲雷达。
连
续波雷达将持续地发射和接收微波信号，而脉冲雷达则是以脉冲的形式发射和接收信号。
两种雷达的工作原理类似，但在信号处理方面有所不同。
在信号处理器中，雷达测速仪会对接收到的信号进行滤波、放大和解调等处理。
这些处理可以提高信号的质量，并减少干扰和噪声的影响。
信号处理器还可以将测得的速度值进行显示和记录，以便交通执法人员进行查验和记录。
雷达测速仪的工作原理基于物理学原理，并经过了长期的实践验证，具有较高
的测速准确性和可靠性。
它广泛应用于道路交通管理和交通执法中，对于维护交通秩序和提高道路安全起到了重要作用。
雷达测速原理
雷达测速原理引言雷达测速是一项常见的交通违法行为监测技术，通过利用雷达原理进行测速，可以精确地测量车辆的速度。
本文将介绍雷达测速的原理和工作过程。
雷达测速原理的概述雷达测速利用雷达波的原理来测量车辆的速度。
雷达是一种利用电磁波进行测距和测速的装置。
在雷达测速中，雷达发射器发射一束电磁波，然后接收器接收反射回来的电磁波。
根据电磁波的传播速度和回波的时间差，可以计算出车辆的速度。
雷达测速的工作过程雷达测速主要分为发射和接收两个过程。
发射过程1.雷达发射器发射一束窄束的雷达波。
雷达波的频率一般是24 GHz或35 GHz，可以穿透各种气象条件。
2.雷达波沿着一条直线路径传播，当遇到物体时，会发生反射。
3.反射的雷达波重新返回到雷达接收器。
接收过程1.雷达接收器接收反射回来的雷达波。
2.接收到的雷达波通过信号处理进行滤波和放大。
3.通过计算接收到的雷达波的时间差，可以得到距离。
4.通过计算距离的变化速度，可以得到车辆的速度。
雷达测速原理的特点雷达测速具有以下特点：1.非接触式：雷达测速不需要与车辆直接接触，可以在一定范围内进行测速。
2.高精度：雷达测速可以提供高精度的测速结果，通常误差在1%以内。
3.多目标测速：雷达测速可以同时测量多个目标的速度，适用于密集车流的场景。
4.不受环境条件限制：雷达波在传播过程中对气象条件不敏感，不受雨、雪等恶劣天气的影响。
雷达测速原理的应用雷达测速广泛应用于交通管理和违法行为监测领域。
通过对道路上行驶车辆的测速，可以及时发现超速行驶、违规变道等交通违法行为，并采取相应的处罚措施。
结论雷达测速利用雷达波的原理来测量车辆的速度，具有非接触式、高精度和多目标测速等特点。
它已成为交通管理和违法行为监测的重要工具。
随着技术的不断进步，雷达测速技术将不断发展，并在交通安全领域发挥更大的作用。
以上就是雷达测速原理的介绍，希望对您有所帮助！。
测量车辆超速的原理
测量车辆超速的原理
测量车辆超速的原理主要基于测量车辆行驶的速度并与道路上的限速进行比较。
以下是常见的测量车辆超速的原理：
1.雷达测速原理：使用雷达测速仪测量车辆的速度。
雷达测速原理是通过发射一束窄波束的雷达信号，然后接收反射回来的信号，利用多普勒效应来计算车辆的速度。
雷达测速仪常用于道路交通警察执法。
2.激光测速原理：激光测速原理是使用激光测速仪测量车辆的速度，它通过发射一束激光束并记录激光束从发射到返回的时间来计算车辆的速度。
激光测速仪通常被用作道路交通执法设备。
3.车载GPS速度测量原理：某些车辆配备了GPS导航系统，这些系统可以利用卫星定位信息来测量车辆的速度。
根据全球卫星定位系统（GPS）接收机接收到的导航信号，系统可以计算车辆相对于地球的速度。
这些方法中，雷达和激光测速仪是最常见和常用的测量车辆超速的原理。
这些设备通常由执法机构或交通管制部门使用，可以有效地测量车辆的速度并进行执法。
雷达测速(窄波雷达)
测速抓拍系统设计方案沈阳腾翔科技有限公司一、概述1.1前言近年来，随着城市机动车数量的不断增长，在带来诸多便利的同时，也存在着一些问题。
车辆违法行为层出不穷，交通事故频频发生，都给城市交通管理造成了一定的难度。
在“向科技要警力、向科技要效率”的今天，充分利用高科技手段，开发和研制出可以纠正遏制交通违法行为，有效实现交通管理，提高交通运输效率的产品显的十分必要。
目前国内外虽有类似产品先后被研发出并面世，但都或多或少存在着不足之处。
产品大多采取标清摄像机加视频采集卡的方式实现对违法车辆的记录，虽然价格低廉，但稳定性欠缺，故障率较高，增加了维护成本和工作量。
国外产品较为稳定，但功能相对比较单一，价格十分昂贵，不适宜全面推广，大多只应用在一些要求非常严格的高端智能测速抓拍领域。
针对上述情况，公司推出了新一代窄波高清一体化测速抓拍取证系统。
它相对第一代测速仪有了很大的改进，像素200万、500万可选，采取触摸屏操作，操作简便明了。
同时二代测速系统设计更加简单轻便，更加灵活，并且增加了一些智能调节功能。
该系统紧密结合公安业务需求，综合吸收了国内外产品的优点，采用全嵌入式结构，系统稳定可靠、功能强大、安装方便，适宜全面推广。
系统的设计还充分利用了公司在安防监控行业的技术优势，实现了安防监控与智能交通的完美结合，随着该系统的推出，将真正的解放警力，提高交警的工作效率，实现“科技强警”。
1.2设计依据1.《中华人民共和国道路交通安全法》2.《中华人民共和国道路交通安全法实施条例》3.《公路交通安全实施设计技术规范》 (JTJ074-2003)4.《公路车辆智能监测记录系统通用技术条件》（ GA/T497-2009）5.《公安交通指挥系统工程建设通用程序和要求》（GA/T651-2006）6.《公安交通管理外场设备基础施工通用要求》（GA/T652-2006）7.《公安交通指挥系统工程设计制图规范》（GA/T515-2004）8.《安全防范工程技术规范》(GB50348—2004)9.《安全防范系统雷电浪涌防护技术要求》（GA/T670-2006）10.《交通电视监视系统工程验收规范》（GA/T514-2004）11.《机动车超速自动监测系统》（JJG527-2007）12.《机动车雷达测速仪》（JJG528-2004）13．《道路交通安全违法行为图像取证技术规范》（GA/T832-2009）14. 国家和地方相关标准的规定1.3设计原则1、标准化：测速抓拍系统按照公安部相关标准规范规定的技术要求进行设计，同时，在采用高清摄像技术方面又进行了功能和性能上的扩展。
窄波束雷达测速仪如何安装,有哪两种安装方式
窄波束雷达测速仪如何安装，有哪两种安装方式
窄波束雷达测速仪有两种安装方式，分两个方向测速，组合起来就有四种安装方式。
1、顶装方式：
来向测速：
测速仪安装于车道正向，安装高度为路面上4到8m，离车道中心轴±2m，垂直界面安装角度25±1º（辐射轴相对车辆行使方向角度），监测向来的车辆。
被监控车道数1个车道。
去向测速：
测速仪安装于车道正向，安装高度为路面上4到8m，离车道中心轴±2m，垂直界面安装角度25±1º（辐射轴相对车辆行使方向角度），监测离去的车辆。
被监控车道数－1个车道。
2、侧装方式：建议安装高度在1.5～1.7M。
来向测速：
测速仪安装于道路侧面，离最近车道1到4m，高度为1到2m，水平界面安装角度 25±1º（水平界面，辐射轴相对车辆行使方向角度）。
监测向来的车辆。
被监控车道数－1到3个车道。
去向测速：
测速仪安装于道路侧面，离最近车道1到4m，高度为1到2m，水平界面安装角度 25±1º（水平界面，辐射轴相对车辆行使方向角度）。
监测离去的车辆。
被监控车道数－1到3个车道。
窄波雷达前两种安装方式一般适用于固定测速抓拍系统，并现场具有龙门架、桥梁、隧道口等可以用于安装测速仪的设施。
平板雷达后两种安装方式一般适用于移动测速抓拍系统。
责任gt。
雷达测速仪工作原理
雷达测速仪工作原理雷达测速仪是一种常用的交通工具速度监测设备，它通过发送和接收无线电波来测量车辆的速度。
雷达测速仪的工作原理是基于多普勒效应，通过测量车辆反射回来的无线电波的频率变化来计算车辆的速度。
下面将详细介绍雷达测速仪的工作原理。
一、发射器发射无线电波1.1 雷达测速仪内部装有一个发射器，它会发射出无线电波。
1.2 发射器会以恒定的频率发射无线电波，通常频率在几千兆赫兹到几十千兆赫兹之间。
1.3 发射器会将无线电波以一定的角度发射出去，形成一个射线。
二、接收器接收反射回来的无线电波2.1 发射的无线电波会被车辆表面反射回来。
2.2 雷达测速仪内部装有一个接收器，它会接收反射回来的无线电波。
2.3 接收器会测量反射回来的无线电波的频率。
三、测量频率变化计算车辆速度3.1 当车辆挨近雷达测速仪时，反射回来的无线电波的频率会增加。
3.2 当车辆远离雷达测速仪时，反射回来的无线电波的频率会减小。
3.3 雷达测速仪会通过测量反射回来的无线电波的频率变化来计算车辆的速度。
四、精确计算车辆速度4.1 雷达测速仪会对反射回来的无线电波的频率变化进行精确测量。
4.2 雷达测速仪会根据多普勒效应的原理，将频率变化转换为车辆的速度。
4.3 雷达测速仪可以在不同距离和速度下准确计算车辆的速度。
五、应用于交通监控和安全5.1 雷达测速仪广泛应用于交通监控和安全领域，可以匡助警察测量车辆的速度。
5.2 雷达测速仪可以有效监控道路上的车辆速度，减少交通事故的发生。
5.3 雷达测速仪的工作原理简单有效，是一种常用的交通工具速度监测设备。
综上所述，雷达测速仪通过发射和接收无线电波，并测量频率变化来计算车辆的速度，广泛应用于交通监控和安全领域。
其工作原理简单有效，是一种重要的交通工具速度监测设备。
CSRIH使用手册
CSR-IH雷达测速仪使用说明简介：CSR-IH是北京易锐视技术有限公司开发的第二代300万高清车载电子警察产品。
是一款针对雷达测速以及现场布控需求而开发的新一代电子警察，采用窄波雷达触发抓拍技术，除了超速抓拍之外，同时支持移动卡口、限号抓拍、各种违法抓拍、流动区间测速、高清视频流录像功能，可在0.2s内对过往车辆实现黑名对比并报警，可用于现场处罚黄标车、套牌车、渣土车等违法车辆，系统内嵌入车牌识别技术，可对大小车分别限速以及超低速抓拍。
结构组成：（1）高精度窄波雷达。
（2）高清抓拍一体机。
（3）触摸式平板电脑(windows)（4）车载云台。
（5）锂电池以及专用充电设备（6）无线路由设备（7）机械结构外壳。
（8）专用软件。
功能介绍1、全天候式抓拍：设备工作时间能够满足全天候24小时工作，能在白天、夜晚、阴、雨、雾天气等各种条件下工作。
能够自动锁定超速车辆，照片清晰可辨，确保证据的准确和唯一性。
2、系统采用平板窄波束雷达，能够对通过的车辆速度进行测定，并能对超速车辆发出报警信号，测速误差在-1%范围之内。
*3、移动卡口功能，车辆牌照识别，支持黑名单、套牌车、限行、超速报警。
*4、可与后端稽查布控平台可完成区间测速功能。
实现流动式的区间测速功能*5、能支持无线中继功能，只是3KM以内的远程传输,支持现场拦截处罚、现场打印违法数据等功能。
6、实时报警功能、支持声光报警，车辆进入画面抓拍与声光报警时间间隔小于300ms。
*7、支持快速、自动打印功能，对超速、黑名单报警车辆实现自动打印，无须人工干预。
打印信息包括、执法地点、执法时间、警员编号、违法类型、车牌特写、车辆全景照片。
*8、支持各种违法行为抓拍同时能够录像取证。
*9、具有大型汽车和小型汽车在同一路段分别限速功能,也可设置超低速抓拍。
10、照片清晰度高，记录信息丰富，处罚依据有效：分辨率300万像素，可监测4条车道，可以在连续两张照片上同时反映违法四要素（车辆位置及清晰的车型颜色、车牌号码、速度值、限速值），并附有时间日期（年、月、日、时、分、秒、毫秒）及违法地点名称信息、违法代码，设备编号、防伪码等，违法数据采用数字水印技术自动记录在图片中，无法修改；*11、可自动识别车牌、车身颜色、车型等信息、可拓展用于开发套牌车识别应用。
雷达测速是什么原理
雷达测速是什么原理
雷达测速是利用雷达技术来测量车辆的行驶速度的一种方法。
雷达测速设备主要由雷达发射器和接收器组成。
具体工作原理如下：
1. 发射器发射雷达波束：雷达发射器会发射出一束特定频率的雷达波束，波束以一定的角度向前方发射。
2. 波束与车辆相交：发射的雷达波束会在空气或其他物体中传播，当波束遇到靠近的车辆时，一部分波束会被车辆表面反射回来。
3. 接收器接收反射信号：雷达接收器会接收到被车辆表面反射回来的波束信号。
4. 计算车辆速度：利用接收到的反射信号和测速设备的内部算法，系统会计算车辆与设备之间的距离变化，并根据变化的速度来计算出车辆的实际速度。
需要注意的是，雷达测速设备通常采用多普勒原理来计算速度。
多普勒效应是指当信号源和接收器相对于静止的观察者产生相对运动时，接收到的信号频率会发生变化。
基于这个原理，雷达测速设备会分析接收到的反射信号频率的变化，从而计算出车辆的速度。
雷达测速的优点是可以在不受天气、光照等条件限制的情况下进行测速，且测量精度较高。
然而，由于雷达测速需要发射辐
射能量，因此对于过度频繁的使用可能会对人体健康产生一定的影响，所以在使用过程中需要注意安全措施。
雷达测速仪工作原理
雷达测速仪工作原理一、引言雷达测速仪是一种常见的交通工具速度测量设备，用于监测车辆的速度并确保交通安全。
本文将详细介绍雷达测速仪的工作原理。
二、工作原理雷达测速仪基于雷达技术，利用电磁波的特性来测量车辆的速度。
其工作原理可以分为以下几个步骤：1. 发射信号雷达测速仪通过发射器发射一束窄束的电磁波信号。
这些信号通常是微波频段的电磁波，具有高频率和短波长，能够在大气中传播而不受太多的干扰。
2. 信号接收当发射的电磁波信号遇到运动中的车辆时，一部份信号会被车辆表面反射回来。
雷达测速仪的接收器会接收到这些反射信号。
3. 多普勒效应当车辆挨近或者远离雷达测速仪时，接收到的反射信号的频率会发生变化。
这是由多普勒效应引起的，即当源和接收器之间的距离变化时，接收到的波长也会发生变化。
4. 频率差测量雷达测速仪通过测量接收到的反射信号与发射信号之间的频率差来计算车辆的速度。
根据多普勒效应的原理，当车辆挨近时，接收到的信号频率会增加；当车辆远离时，接收到的信号频率会减小。
通过测量这个频率差，可以确定车辆的速度。
5. 速度计算根据雷达测速仪的预设算法，将测得的频率差转换为车辆的速度。
这个算法通常基于多普勒频移公式和车辆与雷达之间的距离。
6. 显示结果最后，雷达测速仪将计算得到的速度结果显示在设备的屏幕上。
这个显示结果通常以公里/小时或者英里/小时的形式呈现。
三、应用和限制雷达测速仪广泛应用于交通执法、交通监控和交通管理等领域。
它可以匡助警察和交通管理人员有效地监测车辆的速度，减少交通事故和违法行为。
然而，雷达测速仪也有一些限制。
首先，它只能测量单个车辆的速度，无法同时测量多辆车辆。
其次，雷达测速仪在测量过程中可能受到其他电磁波干扰，如雷达干扰器或者其他雷达测速仪的信号。
此外，因为雷达测速仪是通过接收反射信号来测量速度的，所以在某些情况下，如弯道或者障碍物遮挡下，可能会影响测量的准确性。
四、总结雷达测速仪是一种基于雷达技术的速度测量设备，通过发射和接收电磁波信号来测量车辆的速度。
窄波雷达使用说明
使用环境要求
请勿将设备对准强光（如灯光照明、阳光等）聚焦。 请在允许的湿度和温度范围内运输、使用和存储设备。 请勿将任何液体流入设备。 请勿阻挡设备附近的通风。 请勿重压、剧烈振动或浸泡设备。 请在运送设备时以出厂时的包装或同等品质的材质进行包装。 必须配合防雷器使用本设备，提高防雷效果。 必须将设备接地端（地线或接地孔）接地，提高设备可靠性，否则防雷将失去作用。 现场施工时必须要做好防水，防止水流入设备导致损坏。
串口控制栏，如图 3-2 所示。 一般串口为 com1、波特率为 9600(固定)，如果串口未被占用，则指示灯会亮绿灯，如果串口 已经被占用，则指示灯会灭灯。 图3-2 串口控制
握手信息栏 按一下 “握手” 按钮， 如果握手成功， 则握手信息栏显示 “握手成功， DSP； 软件版本： XX.XX” ， 并发送数据和接收数据栏里显示通信数据，工作状态显示栏会显示当前雷达各参数值，如图 3-3 所示。
方法一 选择“开始->运行” ，输入 regsvr32ห้องสมุดไป่ตู้然后将 MSCOMM32.OCX 控件拉进去，即可注册成功。 方法二 双击 reg.bat 即可注册。
3.3 客户端界面操作
单击客户端软件 LEIDA.exe，进入智能交通雷达客户端配置系统界面，如图 3-1 所示。
客户端操作
3
图3-1 客户端界面
4 安装指南.......................................................................................................................................... 8 5 功能配置........................................................................................................................................ 11 6 技术参数........................................................................................................................................ 12
雷达测速仪工作原理
雷达测速仪工作原理雷达测速仪是一种常用的交通工具速度测量设备，它通过使用雷达技术来测量车辆的速度。
雷达测速仪的工作原理可以简单地描述为发射一束雷达波并接收其反射回来的信号，通过计算信号的时间差和频率变化来确定车辆的速度。
1. 发射信号：雷达测速仪通过天线发射一束窄束的雷达波信号，这个信号通常是微波频段的电磁波。
发射的雷达波以一定的频率和功率向前方传播。
2. 接收信号：当发射的雷达波遇到前方行驶的车辆时，部分信号会被车辆表面反射回来。
雷达测速仪的接收器接收到这些反射信号，并将其转换为电信号。
3. 计算时间差：接收到的反射信号会经过一段时间后才到达雷达测速仪的接收器。
通过计算发射信号和接收信号之间的时间差，可以确定车辆与雷达测速仪之间的距离。
4. 频率变化：由于车辆的运动，反射信号的频率会发生变化。
根据多普勒效应，当车辆朝着雷达测速仪靠近时，反射信号的频率会增加；当车辆远离雷达测速仪时，反射信号的频率会减小。
通过测量反射信号的频率变化，可以确定车辆的速度。
5. 速度计算：根据测得的时间差和频率变化，雷达测速仪可以计算出车辆的速度。
速度计算通常使用多普勒频移公式和时间差公式来进行。
雷达测速仪的工作原理基于雷达技术的原理，利用电磁波的特性来测量车辆的速度。
它具有测量精度高、测量范围广、反应迅速等优点，因此被广泛应用于交通管理和执法领域。
同时，雷达测速仪也需要注意一些因素的干扰，如天气条件、车辆形状和尺寸等，以确保测量结果的准确性和可靠性。
总结：雷达测速仪通过发射和接收雷达波信号，利用时间差和频率变化来测量车辆的速度。
它是一种常用的交通工具速度测量设备，具有测量精度高、测量范围广、反应迅速等优点。
了解雷达测速仪的工作原理有助于我们更好地理解它的应用和限制，并提高交通安全意识。
LLR-6固定超速抓拍系统窄波雷达--300万高清测速
LLR-6固定超速抓拍系统(窄波雷达) --300万高清测速杭州来涞科技有限公司咨询热线：；汽车超速反馈抓拍系统§1.概述LLR-6高清雷达测速仪是目前国内ITS（智能交通）领域中最先进的超速取证产品，本产品具有自主知识产权，系统应用高精度平板矩阵窄波测速雷达检测、高清CCD工业摄像机抓拍图片、控制抓拍主机、同步智能防眩补光灯（固定测速）、后备电源蓄电池供电和无线传输下载（选配）等技术，通过雷达测速取证，拍摄图片，可自动抓拍违法超速的车辆，能够适应多种恶劣天气及夜间工作的全天候工作模式，可对路面上的超速违法行为给予打击，该产品在实际使用中发挥了很好的作用，减轻了民警的劳动强度，有效遏止了超速行使的交通违法行为，大大解放了警力。
LLR-6高清雷达测速仪是硬件和软件高度集成的产物。
每套设备含一只具有自动方向判别、定位准确的测速雷达、一台低功耗嵌入式工业控制计算机、一只300万智能交通专用工业级高清晰智能摄像机及五百万像素镜头以及一套运行稳定且功能齐全，操作简单，便于维护的软件。
系统采用专业嵌入式一体化的工业设计，结构紧凑，线缆连接隐蔽，设备的安全性强，所有设备全部内置在一个机箱内，形成一套完整的产品。
整体设备模块化设计，维护方便简单，采用的高清晰数字摄像机，配合2/3寸百万像素专业镜头传感器，设备成像清晰度高，可达到300万像素以上。
在抓拍软件上主要由图片抓拍模块、动态视频监测工作模块、微波雷达测速模块、手动违法抓拍模块、后台管理模块，移动存储上传和远程无线传输下载接口等模块等组成。
全天候抓拍功能；车辆测速功能；自动区分大、小型车并分开限速功能；两张有效图片功能；图片获取功能，支持有线和无线传输；号牌识别功能;存储容量大功能,大于200万张；系统稳定功能，可断电重启；自适应功能：适应各种道路、气候状况和不同光照的环境: 快速定位测速；防伪技术；单、双向测速；抗多车并行干扰；§2. 系统原理(见下图)本系统采用高精度雷达测速仪对经过的每一辆机动车进行实时地测速，如果发现了超速车辆，则高精度雷达测速仪直接通过485接口驱动摄像机抓拍，通过高速图像处理和识别技术，将抓拍的图片分析并后存入摄像机的内置SD卡或者是计算机内，在未连接计算机的情况下，摄像机会将数据自动存储到内置SD卡，在连接计算机后自动传输到指定文件夹。
雷达测速枪的工作原理
雷达测速枪的工作原理雷达测速枪（也被称为速度测量雷达），是一种使用雷达技术来测量车辆速度的设备。
它主要由雷达天线、发射器、接收器以及计时器组成。
雷达测速枪的工作原理可以分为三个步骤：发射、接收和计算。
首先，在发射步骤中，雷达测速枪会发射一束无线电波（通常是微波），这些波会以光速向前传播。
雷达天线会将发射的波束聚焦成一个窄束，确保尽可能多的能量能够达到目标车辆。
接着，在接收步骤中，当发射的无线电波束与目标车辆相交时，一部分能量会被散射回雷达测速枪。
雷达天线会接收到这些散射回来的波束，并将其转化为电信号。
接下来是计算步骤，在这一步骤中，雷达测速枪通过测量目标车辆接收到的回波信号的差值来计算车辆的速度。
具体而言，雷达测速枪通过分析接收到的回波信号的频率来确定目标车辆的速度。
由于多普勒效应，当车辆靠近测速器时，回波信号的频率会增高，而当车辆远离测速器时，回波信号的频率会降低。
通过测量这种频率的变化，雷达测速枪可以计算出车辆的速度。
为了提高测速的准确性，雷达测速枪通常会使用连续波雷达（CW雷达）或脉冲波雷达（PW雷达）。
连续波雷达通过持续地发射和接收无线电波来获取目标车辆的速度信息，而脉冲波雷达则是通过间隔性地发射和接收无线电波来进行测速。
脉冲波雷达相对于连续波雷达更加常用，因为它可以提供更精确的速度测量。
此外，雷达测速枪还可以通过多普勒效应检测目标车辆的运动方向。
多普勒效应指的是当波源和接收器之间存在相对运动时，频率会发生变化。
利用这一效应，雷达测速枪可以判断目标车辆是靠近还是远离测速器，从而提高测速的可靠性。
总而言之，雷达测速枪是一种利用雷达技术测量车辆速度的设备。
它通过发射和接收无线电波，并通过分析回波信号的频率变化来计算车辆的速度。
通过这种工作原理，雷达测速枪成为了交通执法人员常用的工具，用来监测和控制车辆速度，以确保道路安全。
毫米波雷达 测角、测速、测距原理
毫米波雷达测角、测速、测距原理
毫米波雷达是一种利用毫米波频段的电磁波进行测量和探测的雷达系统。
它具有测角、测速和测距等多种功能，广泛应用于物流、交通、安防、军事等领域。
我们来看毫米波雷达的测角原理。
毫米波雷达通过发射一束狭窄的毫米波束，然后接收由目标物体反射回来的毫米波。
通过分析接收到的波形，可以确定目标物体的方向。
毫米波雷达的天线通常采用相控阵技术，通过改变天线阵列的相位和幅度，实现波束的方向控制。
通过扫描整个空间，毫米波雷达可以实现对目标物体的测角。
毫米波雷达还可以实现对目标物体的测速。
测速原理是基于多普勒效应，即当目标物体相对于雷达系统运动时，由于频率的变化，接收到的波形也会发生变化。
通过分析波形的频率变化，可以确定目标物体的速度。
毫米波雷达通常采用连续波或调频连续波的方式进行测速，具有高精度和高灵敏度的特点。
毫米波雷达还可以实现对目标物体的测距。
测距原理是基于雷达的工作原理，即通过测量发射和接收之间的时间差，从而计算出目标物体与雷达系统之间的距离。
毫米波雷达通常采用脉冲波的方式进行测距，具有较高的分辨率和精度。
毫米波雷达的测距能力通常可以达到几十米到几百米，适用于不同的应用场景。
毫米波雷达通过利用毫米波频段的电磁波进行测量和探测，具有测
角、测速和测距等多种功能。
它在物流、交通、安防、军事等领域发挥着重要作用。
通过合理的设计和优化，毫米波雷达可以实现高精度、高分辨率的目标检测和跟踪，为各行业的应用提供了可靠的技术支持。
未来随着技术的进一步发展，毫米波雷达有望在更多领域展现其潜力和优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理测速抓拍系统设计方案沈阳腾翔科技有限公司一、概述1.1前言近年来，随着城市机动车数量的不断增长，在带来诸多便利的同时，也存在着一些问题。
车辆违法行为层出不穷，交通事故频频发生，都给城市交通管理造成了一定的难度。
在“向科技要警力、向科技要效率”的今天，充分利用高科技手段，开发和研制出可以纠正遏制交通违法行为，有效实现交通管理，提高交通运输效率的产品显的十分必要。
目前国内外虽有类似产品先后被研发出并面世，但都或多或少存在着不足之处。
产品大多采取标清摄像机加视频采集卡的方式实现对违法车辆的记录，虽然价格低廉，但稳定性欠缺，故障率较高，增加了维护成本和工作量。
国外产品较为稳定，但功能相对比较单一，价格十分昂贵，不适宜全面推广，大多只应用在一些要求非常严格的高端智能测速抓拍领域。
针对上述情况，公司推出了新一代窄波高清一体化测速抓拍取证系统。
它相对第一代测速仪有了很大的改进，像素200万、500万可选，采取触摸屏操作，操作简便明了。
同时二代测速系统设计更加简单轻便，更加灵活，并且增加了一些智能调节功能。
该系统紧密结合公安业务需求，综合吸收了国内外产品的优点，采用全嵌入式结构，系统稳定可靠、功能强大、安装方便，适宜全面推广。
系统的设计还充分利用了公司在安防监控行业的技术优势，实现了安防监控与智能交通的完美结合，随着该系统的推出，将真正的解放警力，提高交警的工作效率，实现“科技强警”。
1.2设计依据1.《中华人民共和国道路交通安全法》2.《中华人民共和国道路交通安全法实施条例》3.《公路交通安全实施设计技术规范》(JTJ074-2003)4.《公路车辆智能监测记录系统通用技术条件》（GA/T497-2009）5.《公安交通指挥系统工程建设通用程序和要求》（GA/T651-2006）6.《公安交通管理外场设备基础施工通用要求》（GA/T652-2006）7.《公安交通指挥系统工程设计制图规范》（GA/T515-2004）8.《安全防范工程技术规范》(GB50348—2004)9.《安全防范系统雷电浪涌防护技术要求》（GA/T670-2006）10.《交通电视监视系统工程验收规范》（GA/T514-2004）11.《机动车超速自动监测系统》（JJG527-2007）12.《机动车雷达测速仪》（JJG528-2004）13．《道路交通安全违法行为图像取证技术规范》（GA/T832-2009）14.国家和地方相关标准的规定1.3设计原则1、标准化：测速抓拍系统按照公安部相关标准规范规定的技术要求进行设计，同时，在采用高清摄像技术方面又进行了功能和性能上的扩展。
2、可扩展性和兼容性：由于用户以后的需求会不断增加，系统建设的规模将随之扩大，在设计上，既要在功能上推陈出新，又要兼容旧的系统，以保护用户的投资，因此我们采用模块化设计，模块间数据传输均采用标准的传输协议，任何一个模块的升级短期内都不会影响到其它模块的正常应用。
3、可用性：我们的方案在充分考虑用户实际情况，针对大多数用户的需要，设计出可满足各种需要的方案，并充分考虑了人为不可抗拒的其他因素造成故障的可能性；同时，也必须摒弃已经安装应用的老的测速系统出现的各种影响系统稳定性的技术。
4、易用性：测速仪采用一体化设计，模块化的设计使安装使用非常方便。
用户只需简单的接线，并按相应的调试程序进行安装调试就可达到最佳的应用效果。
所有超速抓拍、实时上传、录像、黑名单、等工作均可轻松实现。
5、合理性：严格以系统工程学及其它先进理论指导设计，使系统的各部分合理配置，有机融合并尽可能的发挥设备潜力和软件功能，最大限度地提高性能价格比。
6、先进性：充分利用科技进步成果，采用先进设备和软件，使系统具有完备的功能，并且易于升级换代，在保证其先进性的前提下具有较长的生命周期。
7、实用性：系统功能充分满足用户的实际需求，人机界面友好，易于使用、管理、维护、扩展。
8、可行性：系统设计、选材、选型符合国家和地方政府的法规政策，与用户及上级管理部门的管理制度相适应，与用户在经济承受能力方面的实际情况相吻合。
9、可靠性：采取选用高集成设备，采用自动检测、自动报警、自动监控和容错等技术来保证可靠性。
10、安全性：系统具有防病毒，防误操作特性，有较强的抗干扰、抗静电能力，同时提供数据备份、恢复措施。
系统还将提供用户等级权限保护，有效排除人为因素的干扰。
二、工作原理及系统结构测速仪的工作原理为多普勒雷达原理：当雷达发射一固定频率的脉冲波对空扫描时，如遇到活动目标，回波的频率与发射波的频率出现频率差，称为多普勒频率。
根据多普勒频率的大小，可测出目标对雷达的径向相对运动速度。
测速抓拍系统主要由CCD图像采集单元、液晶显示屏、平板测速雷达、电源模块、锂电池、大容量存储硬盘、报警模块以及最主要的工业抓拍主机等组成，并有USB2.0、RS232、以太网等各种丰富的数据接口，锂电池一次充电可连续工作8小时以上，完全可以满足正常的测速抓拍需求。
系统组成结构图如下：系统组成结构图实物图1实物图22.1雷达单元测速仪工作原理为雷达所发射的高频信号从处于在其作用范围内的移动目标反射时改变频率值（多普勒效应）。
这种多普勒频移正比于移动目标的速度。
系统对车辆的图像抓拍是指系统运用各种触发方式对机动车辆进图像拍摄，选择可靠的抓拍触发方式是系统具有高抓拍率的保证。
SIAVDR-N-S型平板雷达，具有测速精度高，能提供狭窄的辐射场型，保证狭窄的探测区域。
被监控的目标车进入狭窄的探测区域之后，雷达测速仪发送触发信号。
在90%的情况下雷达在发送触发信号的时刻，对应的车辆所在的位置会在±1.5m的狭窄的探测区域之内。
当被监控的目标车离开探测区域的时候，该雷达测速仪会确认目标车已离开探测区域，并发送目标车的速度和车长。
这种工作模式保证触发信号和速度值属于同一辆车，保证了测速仪的捕获率。
SIAVDR-N-S型平板雷达技术参数如下：SIAVDR-N-S型平板雷达振荡频率：24.15GHz发射功率：小于10mW无线波瓣宽度：5度（-3db）雷达反应时间：小于0.1秒电源电压：直流10.5-14.5V功耗：DC12V时，电流小于700mA外型尺寸：115×96×67mm重量：小于1.5kg工作温度范围：-40~80摄氏度相对湿度范围：0~90%（非凝结状态）2.2摄像单元采用大恒逐行扫描2/3"CCD机芯，具有1628×1236的图像分辨率。
当检测到有超速车辆经过时，摄像单元拍摄1－3张高清照片可选，并在前端本地进行存储。
摄像单元集成了最新的镜头设计技术，在偏振镜的帮助下，通过特殊的光学镀膜处理可使得在同一个照片中清晰的显示司机面容和车辆牌照。
2.3显示单元高清晰高亮度的显示单元保证了在阳光照射下仍可以看清系统操作界面，采用密封面板使得系统具有可靠的防尘、防潮性能；触摸屏设计使得在野外实际操作时简单方便；平均无故障工作时间3万小时充分保证质量的稳定性。
轻触式操作按键，可对亮度、对比度、色度等项目进行调整以满足各种使用要求。
在非现场处罚使用条件下，调试完成后可按轻触式电源开关关闭显示器电源，以便节省电量。
显示单元技术参数如下：■前面板：防尘航空铝面板★安装方式：面板式安装★输入信号：LVDS★控制：前面板OSD★电源供应：DC12V电源★系统支持：MSDOS,LinuxWindows98/SE,WindowsNT4.0,Windows2000,WindowsXP ★尺寸（宽X高X厚）：220X200X150mm★视角：+75～-75°(H),+75～-60°(V)★工作温度：0℃～60℃（32°F～140°F）★储存温度：-20℃～60℃（-4°F～140°F）★储存湿度：10%～95%@40℃★振动：10～150Hz，0.15mm10循环1G★冲击：30G锋值加速度（11毫秒，周期）★防水：前面板IP65认证■LCD★低工作电压和低功耗★显示尺寸：6.5"TFT★亮度：350cd/㎡■触摸屏★类型：类比式★分辨率：连续★透光率：79%以上★控制：USB★功耗：<5V@100Ma★驱动：支持Linuxwindows98/NT/2000/ME/XP★寿命：100万次2.4照明单元在环境光线较弱或者夜晚时，要使数码相机拍摄到清晰的照片，需使用辅助光源进行补光，通常辅助光源可以选择恒定照明灯或者闪光灯。
在夜间，闪光灯还可以有效抑止汽车大灯对成像质量的影响，在强光照射下（例如晴天正午），系统会自动调整摄像机的成像模式，抑止强光影响，保证图片曝光正常，成像清晰。
三、系统功能3.1车辆捕获功能系统设备采用工业化设计，一体化结构，使用方便，性能稳定可靠，设备具有隐蔽性，可在不同路段进行固定、移动两种方式进行执法拍摄。
200万高清图片，满足单台设备同时抓拍1-6车道的需求。
3.2车辆图像抓拍功能根据用户设定的限速值等参数（测速范围为5km/h～250km/h），系统能自动测量通过车辆的瞬时速度，可自动区分车辆行驶方向。
根据不同路段规定设置限速值，准确拍摄超速车辆2张全景图片，所抓拍的图片能清晰显示车辆的车牌号码、车辆颜色、通行时间、地点、车速、限速、超速百分比以及行驶方向等。
3.3系统自动调节相机曝光功能系统能够根据光线变化自动调节相机曝光,在环境无雾包括雨雪天、晚间无路灯照明等情况下，采用频闪辅助光源进行补光，保证系统可在多种条件下清晰的抓拍违章车辆图像，包括车牌颜色、车辆类型及驾驶人员的面貌特征等。
3.4违法车辆数据的保存系统对违法车辆进行抓拍时，每次拍摄1－3幅图片可选，拍摄形成的图像文件以JPEG格式本地保存，可存储上百万条数据信息。
3.5系统抓拍范围系统抓拍车道范围达到6车道以上，测速范围为5km/h～250km/h，抓拍捕获率99%，并支持双向车道超低速车辆测速。
3.6多种人机交互接口为便于操作使用，系统提供鼠标和触摸屏两种人机界面，采用全中文人性化的操作界面，界面设计简介易懂。
为配合户外复杂的工作环境，设备采用触摸屏设计，并且可以通过液晶屏实时的观看到抓拍到的违法车辆图像及超速车辆通过的时间、速度等违法信息，也可通过LCD显示屏实时监控车道的动态信息。
3.7大、小车型设置及报警功能系统可以根据路段情况及大、小车型设置超速限值，当通过车辆的速度超过设定限值时，系统可现场报警，如配备无线传输模块也可远程报警。
3.8本地存储功能系统配备500G大容量工业硬盘，可存储上百万张违法数据图片。
3.9违法数据统计检索功能系统提供超速车辆统计功能，可统计出某一时间段内的超速违法车辆数量，并以报表的形式输出，为交通的有效管理提供依据，提高交通通行效率。
