高频电子线路(通信电子线路)实验指导书
《高频电子线路》实验指导书(通信技术专业适用)word资料3页
《高频电子线路》实验指导书（通信技术专业适用）实验四 ： LC 电容反馈式三点式振荡荡器一、实验目的与任务1.掌握LC 三点式震荡器电路的基本原理，掌握LC 电容反馈式三点式振荡电路设计及电参数计算。
2.掌握振荡回路Q 值对频率稳定度的影响。
3.掌握振荡器反馈系数不同时，静态工作电流I EQ 对振荡器起振及振幅的影响。
二、实验基本原理与要求利用电容三点式振荡器正反馈特性产生振荡电压，通过测量了解各参数对频率、幅度的影响。
三、实验设备 1.双踪示波器 2.频率计 3.万用表 4.实验板12 四、实验内容1. 设置静态工作点2. 振荡频率与振荡幅度的测试3. 当C 、C ′为不同数值时，改变I EQ （断开C T ，由数字万用表测出V E 值，根据4R V I EE4.频率稳定度的影响 五、实验步骤实验电路见图1。
实验前根据图1所示原理图在实验板上找到相应器件及插孔并了解其作用。
1.设置静态工作点（1）在实验板+12V 扦孔上接入+12V 直流电源（注意电源极性不能接反）并按C=120pf 、C ′=680pf 、C T =51Pf （实验板标为50Pf ）、R L =110K 接入各元件其连线要尽量短)。
（2）OUT 端至地接入双踪示波器和频率计（以函数信号发生器代），分别打开电源开关，此时频率计应显示振荡频率，调节R P 使双踪示波器显示振荡波形最大时停止调节，断开C 、 C ′、C T 及R L ，用数字万用表测出V E （R 4上的电压），代入下式求得I E 值。
4R V I EE == （1） 设：R e =1KΩ 表12.振荡频率与震荡幅度的测试 实验条件： C=120pf 、C ′=680pf 、R=110K当电容C T 分别为C 9、C 10、C 11时，由频率计读出其相应的f 值及由双踪示波器读出V P-P （V P-P 为输出电压峰峰值）值，并填入表1中。
3.当C 、C ′为不同数值时，改变I EQ （断开C T ，由数字万用表测出V E 值，根据4R V I EE =计算）为表格2所示系列值，由双踪示波器读出V L 值（取R=110K Ω、C T =50Pf ），并填入表2中（读取V L 值时去掉万用表）。
高频电子线路 通信电子线路实验指导

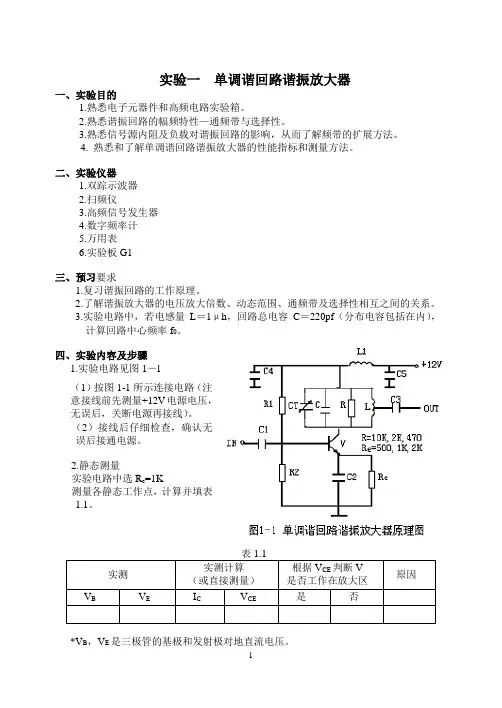

实验一单调谐回路谐振放大器一、实验目的1.熟悉电子元器件和高频电路实验箱。
2.熟悉谐振回路的幅频特性—通频带与选择性。
3.熟悉信号源内阻及负载对谐振回路的影响，从而了解频带的扩展方法。
4.熟悉和了解单调谐回路谐振放大器的性能指标和测量方法。
二、实验仪器1.双踪示波器2.扫频仪3.高频信号发生器4.数字频率计5.万用表6.实验板G1三、预习要求1.复习谐振回路的工作原理。
2.了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间的关系。
3.实验电路中，若电感量L＝1μh，回路总电容C＝220pf（分布电容包括在内），计算回路中心频率f0。
四、实验内容及步骤1.实验电路见图1－l（1）按图1-1所示连接电路（注意接线前先测量+12V电源电压，无误后，关断电源再接线）。
（2）接线后仔细检查，确认无误后接通电源。
2.静态测量实验电路中选R e=1K测量各静态工作点，计算并填表1.1。
*V B，V E是三极管的基极和发射极对地直流电压。
3. 动态研究（l ）测量放大器（谐振时）V O 的动态范围（Vi 的数值见表中所示）选R ＝10K ，R e ＝IK 。
把高频信号发生器接到电路输入端，电路输出端接示波器，选择正常放大区的输入电压Vi ，调节频率f 使其为10.7MHz ，调节C T 使回路谐振，使输出电压幅度为最大。
此时调节Vi 由峰峰值10毫伏变到210毫伏，逐点记录入V O 电压，并填入表1.2。
Vi 的各点测量值可根据（各自）实测情况来确定。
（2）当 Re 分别为 500Ω、2K 时，重复上述过程，将结果填入表 1.2。
在同一坐标纸上画出R 不同时V 0的动态范围曲线，并进行比较和分析。
（3）用扫频仪调回路谐振曲线。
仍选R=10K ，Re=1K 。
将扫频仪射频输出送入电路输入端，电路输出接至扫频仪检波器输入端。
观察回路谐振曲线（扫频仪输出衰减档位应根据实际情况来选择适当位置），调回路电容C T ，使f 0=10.7MHz 。
高频实验指导书
高频实验指导书(第三版)(总26页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高频电子线路实验指导书姚屏编著信息与电气工程学院2007-11前言通信电子线路实验系统是配合通信电子线路（高频电子线路或非线性电子电路）课程的理论教学研制的一套实验系统。
通信电子线路实验系统由通信发射机和接收机两大部分组成。
每部分都由单独的单元模块组合。
既可根据课程内容、进度完成单元模块实验，又可进行调幅、调频两种收、发系统的实验。
实验内容既有分立器件又有集成器件，便于学生循序渐进的学习。
发射机系统由低频调制源振荡器电路、变容二极管调频电路、振幅调制电路、高频功率放大器五个模块组成。
可独立进行各部分功能模块实验，也可将各部分级连完成发射机整机调试和测试实验。
接收机系统由小信号调谐放大器、混频器、锁相频率合成器、本振源、中放、二次混频与鉴频，包络检波五个模块组成。
可独立进行各部分功能模块实验，也可将各部分级联完成接收机功能实验。
该实验装置还可进行通话实验，使学生了解实际的通信系统。
通过实验可使学生进一步消化理解理论课程内容，培养学生调测的实际动手能力，建立系统概念。
采用GP-4型实验设备做实验时，必备的仪器是20MHZ以上双踪示波器，万用表、频率计、毫伏表、高频信号发生器等，GP-4A型实验设备中带有高频信号发生器和频率计。
该实验设备经过多次修改，本指导书是针对GP-4型和GP-4A型机所写，设备和指导书仍有一些不完善甚至不妥之处，期望同学们及有关老师提出宝贵意见。
编者目录实验一高频小信号调谐放大器.................................. 错误!未定义书签。
实验二幅度调制器 ........................................................ 错误!未定义书签。
实验三调幅波信号的解调........................................... 错误!未定义书签。
通信电子线路实验指导书(8个实验)
目录第一章高频IV型实验系统介绍 (1)一、高频IV型实验系统概述 (1)二、实验箱箱体结构 (1)三、箱体各组成部分说明 (2)四、高频模块介绍及实验说明 (4)五、高频电路实验要求 (4)第二章高频电路实验部分 (6)实验一单调谐回路谐振放大器 (6)实验二高频功率放大器 (10)实验三正弦波振荡器 (15)实验四振幅调制器 (21)实验五变容二极管调频器与相位鉴频器实验 (26)实验六混频器实验 (35)实验七检波器实验 (40)实验八调频发射、接收系统实验 (46)第一章 高频IV 型实验系统介绍一、高频IV 型实验系统概述本系统由实验箱体和外接实验模块两部分组成，其中外接模块采用插拔式结构设计，便于功能的扩展。
箱体上带有一个最高频率1MHz 的低频信号源、最高频率10MHz 的高频信号源、语音与麦克风模块和电源引出端，可进行部分数字电路和模拟电路实验。
而插上选配的高频模块，则可进行相应的高频实验。
二、实验箱箱体结构箱体平面结构如图1所示，主要由以下几部分组成：● 扬声器● 高频信号源、低频信号源区 ● 电源输出区扬声器 麦克风电源输出低频信号源外接实验模块高频信号源模块电源座图1 GP-IV 实验箱平面布局图●外接实验模块区●实验模块电源座区三、箱体各组成部分说明1.电源输出区电源接通时，电源输出区电源指示灯亮2.扬声器和麦克风其输入输出为汉字标示3.直流电压输出区：系统的电源为220V交流输入，5路直流输出：±5V/2A，±12V/0.5A，-8V/0.5A。
在本区内设有这5组直流电压的输出接口，以方便使用。
4.高频信号源、低频信号源高低频信号源均采用DDS芯片输出正弦波、三角波、方波三种波形的信号，峰峰值最大可达6V，同时幅值、偏移可调。
1).操作：●频率设置键“MENU”：第一次按下此键，数码管第一位开始闪烁，即进入了“频率设置”状态，此时功能键“NEXT”、“ADD”有效；第二次按下此键，退出“频率设置”状态，功能键“NEXT”“ADD”无效。
高频电子线路实验指导书

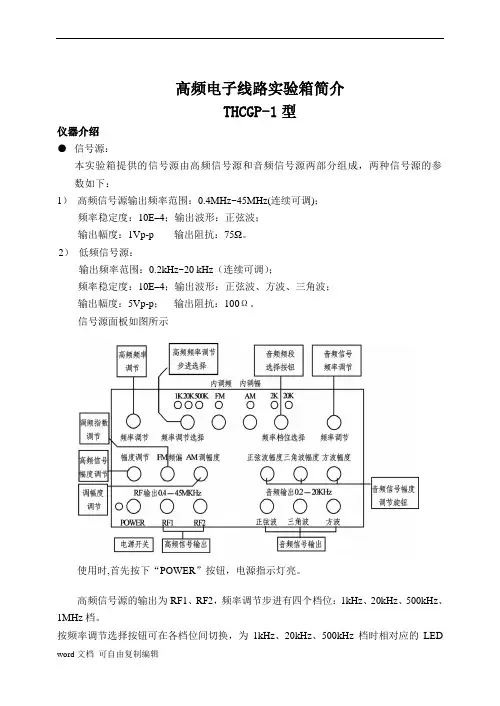

高频电子线路实验箱简介THCGP-1型仪器介绍●信号源：本实验箱提供的信号源由高频信号源和音频信号源两部分组成，两种信号源的参数如下：1）高频信号源输出频率范围：0.4MHz~45MHz(连续可调)；频率稳定度：10E–4；输出波形：正弦波；输出幅度：1Vp-p 输出阻抗：75Ω。
2）低频信号源：输出频率范围：0.2kHz~20 kHz（连续可调）；频率稳定度：10E–4；输出波形：正弦波、方波、三角波；输出幅度：5Vp-p；输出阻抗：100Ω。
信号源面板如图所示使用时,首先按下“POWER”按钮，电源指示灯亮。
高频信号源的输出为RF1、RF2，频率调节步进有四个档位：1kHz、20kHz、500kHz、1MHz档。
按频率调节选择按钮可在各档位间切换，为1kHz、20kHz、500kHz档时相对应的LED亮，当三灯齐亮时，即为1MHz档。
旋转高频频率调节旋钮可以改变输出高频信号的频率。
另外可通过调节高频信号幅度旋钮来改变高频信号的输出幅度。
音频信号源可以同时输出正弦波、三角波、方波三种波形，各波形的频率调节共用一个频率调节旋钮，共有2个档位：2kHz、20kHz档。
按频率档位选择可在两个档位间切换，并且相应的指示灯亮。
调节音频信号频率调节旋钮可以改变信号的频率。
分别改变三种波形的幅度调节旋钮可以调节输出的幅度。
本信号源有内调制功能，“FM”按钮按下时，对应上方的指示灯亮，在RF1和RF2输出调频波，RF2可以外接频率计显示输出频率。
调频波的音频信号为正弦波，载波为信号源内的高频信号。
改变“FM频偏”旋钮调节输出的调频信号的调制指数。
按下“AM”按钮时，RF1、RF2输出为调幅波，同样可以在RF2端接频率计观测输出频率。
调节“AM调幅度”可以改变调幅波的幅度。
面板下方为5个射频线插座。
“RF1”和“RF2”插孔为400kHz ——45MHz的正弦波输出信号，在做实验时将RF1作为信号输出，RF2接配套的频率计观测频率。
高频电子线路实验指导书
高频电子线路实验指导书(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高频电子线路实验指导书钓鱼岛及其附属岛屿自古以来就是中国的固有领土。
主权不容侵犯，领土不容抢夺。
上图为美丽的钓鱼岛。
实验地点：航海西楼 308 室实验要求1．实验前必须充分预习，完指定的预习任务，预习要求如下：1）。
认真阅读实验指导书，分析，掌握实验电路的工作原理，并进行必要的估算。
2）。
完成各实验“预习要求”中指定的内容。
3）。
熟悉实验任务。
4）。
复习实验中使用各仪器的使用方法及注意事项。
2．使用仪器和实验仪前必须了解其性能，操作方法和注意事项。
3．实验时接线要认真，相互仔细检查，确定无误后才能接通电源，初学或没有把握应经指导老师审查同意后再接通电源。
4．高频电路实验注意事项：1）。
卡式高频电路实验仪将实验板插入主机插座后，即已接通地线，但实验板所需的正负电源则要另外使用导线进行连接。
2）。
由于高频电路频率较高，分布参数及相会感应的影响较大，所以在接线时连接线要尽可能短，接地点必须接触良好，以减少干扰。
3）。
做放大器实验时如发现波形失真甚至变成方波，应检查工作设置是否正确，或输入信号是否过大。
5．实验中有焊接电路时注意事项：1）。
应先提前给电烙铁通电预热，电烙铁要远离仪器设备和各种测量线，以防烧坏仪器和测量线，导线等，做完实验要拔掉电烙铁，关断电源，防止火灾。
2）。
老师分发的元器件，根据元件列表进行清点，缺少的应让老师补齐。
3）。
有运算放大器电路，运算放大器不能直接焊在电路板上，应先焊上插座，等电路都焊接完成后，再插上运算放大器，电路检查无误后，才能接通电源。
4）。
焊接电路时要合理布局，地线和电源线要用不同颜色的导线，一般电源线要用红线，这样一来电源就不会接错。
5）。
尽量节约使用导线，焊锡，勤俭节约，注意环境卫生。
6）。
实验中故意损坏仪器设备，要按原价赔偿。
6．实验时应注意观察，若发现有破坏性异常现象（例如有元件冒烟，发烫或有异味）应立即关断电源，保持现场，报告指导老师。
《通信电子线路》实验指导书
《通信电⼦线路》实验指导书实验⼀、⾼频⼩信号放⼤器实验⼀、实验⽬的1、了解谐振回路的幅频特性分析——通频带与选择性。
2、了解信号源内阻及负载对谐振回路的影响，并掌握频带的展宽。
3、掌握放⼤器的动态范围及其测试⽅法。
⼆、主要实验仪器与设备1、⾼频电⼦线路综合实验箱（TKGP系列）；2、扫频仪；3、⾼频信号发⽣器；4、双踪⽰波器。
三、实验原理1、⼩信号调谐放⼤器基本原理⾼频⼩信号放⼤器电路是构成⽆线电设备的主要电路，它的作⽤是⼤信道中的⾼频⼩信号。
为使放⼤信号不失真，放⼤器必须⼯作在线性范围内，例如⽆线电接收机中的⾼放电路，都是典型的⾼频窄带⼩信号放⼤电路。
窄带放⼤电路中,被放⼤信号的频带宽度⼩于或远⼩于它的中⼼频率。
如在调幅接收机的中放电路中，带宽为9KHz，中⼼频率为465KHz，相对带宽Δf/f0约为百分之⼏。
因此，⾼频⼩信号放⼤电路的基本类型是选频放⼤电路，选频放⼤电路以选频器作为线性放⼤器的负载，或作为放⼤器与负载之间的匹配器。
它主要由放⼤器与选频回路两部分构成。
⽤于放⼤的有源器件可以是半导体三极管，也可以是场效应管，电⼦管或者是集成运算放⼤器。
⽤于调谐的选频器件可以是LC谐振回路，也可以是晶体滤波器，陶瓷滤波器，LC集中滤波器，声表⾯波滤波器等。
本实验⽤三极管作为放⼤器件，LC 谐振回路作为选频器。
在分析时，主要⽤如下参数衡量电路的技术指标：中⼼频率、增益、噪声系数、灵敏度、通频带与选择性。
单调谐放⼤电路⼀般采⽤LC回路作为选频器的放⼤电路，它只有⼀个LC回路，调谐在⼀个频率上，并通过变压器耦合输出，图1-1为该电路原理图。
1f中⼼频率为f0+带宽为Δf=f2-f1图1-1、单调谐放⼤电路为了改善调谐电路的频率特性，通常采⽤双调谐放⼤电路，其电路如图1-2所⽰。
双调谐放⼤电路是由两个彼此耦合的单调谐放⼤回路所组成。
它们的谐振频率应调在同⼀个中⼼频率上。
两种常见的耦合回路是：1）两个单调谐回路通过互感M耦合，如图1-2（a）所⽰，称为互感耦合双调谐振回路；2）两个单调谐回路通过电容耦合，如图1-2（b）所⽰，称为电容耦合双调谐回路。
《高频电子线路》实验指导书
《高频电子线路》实验指导书南昌工学院人工智能学院前言本高频电子试验箱共包含十个标配实验单元模块和三个选配实验单元模块.其中标配模块包含有信号源模块、频率计模块、小信号选频放大模块、正弦波振荡及VCO模块、AM调制及检波模块、FM鉴频1模块、收音机模块、混频及变频模块、高频功放模块、综合实验模块。
选配模块包含有FM鉴频2、码型变换模块和谐振回路及滤波模块。
本实验系统的实验内容是根据高等教育出版社的《高频电子线路》一书而设计的。
本试验箱共设置了二十个重要实验和四个选做实验：其中有十五个单元实验，是为配合课程而设计的，主要帮助学生理解和加深课堂所学的内容；五个系统实验是让学生了解每个复杂的无线收发系统都是由一个个单元电路组成的。
此外，还有选做实验，学生也可以根据我们所提供的单元电路自行设计系统实验。
本实验系统力求电路原理清楚，重点突出，实验内容丰富。
其电路设计构思新颖、技术先进、波形测量点选择准确，具有一定的代表性。
同时，注重理论分析与实际动手相结合，以理论指导实践，以实践验证基本原理，旨在提高学生分析问题、解决问题的能力已及动手能力。
由于编者水平有限，书中难免存在一些缺点和错误，希望广大读者批评指正。
编者实验注意事项1、本实验系统接通电源前，请确保电源插座接地良好。
2、每次安装实验模块之前，应确保主机箱右侧的交流开关处于断开状态。
为保险起见，建议拔下电源线后再安装实验模块。
3、安装实验模块时，模块右边的电源开关要拨置上方，将模块四角的螺孔和母板上的铜支柱对齐，然后用螺钉固定。
确保四个螺钉拧紧，以免造成实验模块与电源或者地接触不良。
经仔细检查后方可通电实验。
4、各实验模块上的电源开关、拨码开关、复位开关、自锁开关、手调电位器和旋转编码器均为磨损件，请不要频繁按动或旋转。
5、请勿直接用手触摸芯片、电解电容等元件，以免造成损坏。
6、各模块中的贴片可调电容是出厂前调试使用的。
出厂后的各实验模块功能已调至最佳状态，无需另行调节这些电位器，否则将会对实验结果造成严重影响。
高频电子线路实验指导书
图 5-2 1496构成的调幅器 1.直流调制特性 （1）调RP2电位器使载波输入端平衡：在调制信号输入端IN2加峰值为 100mv, 频率为1kHz的正弦信号，调节RP2电位器使输出端信号最小， 然后去掉输入信号。 （2）在载波输入端IN1加峰值VC为10mv，频率100kHz的正弦信号，用万 用表测量A,B之间的电压VAB，用示波器观察OUT输出端的波形，以 VAB=0.1V为步长，记录RP1由一端跳到另一端的输出波形及其峰值电 压，注意观察相位的变化，根据公式 计算出系数K值，并填入下表： 表5－1 VAB VO(P-P) K 2.实现全载波调幅(AM) (1) 调节RP1使VAB=0.1V，载波信号仍为VC(t)=10sin2π×10＾5t(mV)，将低 频信号Vs(t)= Vssin2π×10＾3t(mV)加至调制器输入端IN2,画出 VS=30mA 和100mA时的调幅波形（标明峰峰值和谷谷值），并测出 其调制度m。 (2) 加大示波器的扫描速率，观察并记录m=100%，和m＞100%两种调制度 在过0点附近的波形情况。 （3）载波信号VC(t)不变，将调制信号改为Vs(t)=100sin2π×10＾3t(mV)， 调 节RP1观察输出波形VAM(t)的变化情况，记录m=30%和m=100%的调幅 波所对应的VAB值． （4） 载波信号不变，将调制信号改为方波，幅值为100mV，观察并记录 VAB=0V,0.1V,0.15V时的已调波． 3. 实现抑制载波调幅（DSB） （1）调RP1使调制端平衡，并在载波信号输入端IN1加VC(t)=10sin2π×10＾ 5t(mV) 信号调制信号端IN2不变，观察并记录波形． （2）载波输入端不变，调制信号输入端IN2加Vs(t)=100sin2π×10＾ 3t(mV)的信号，观察记录波形，并标明峰峰值电压． （3）加大示波器的扫描速率，观察并记录已调波在零点附近波形，比较 它与m=100%调幅波的区别． （4）所加载波信号和调制信号均不变，微调RP2为某一个值，观察及记
高频电子线路实验指导书
高频电子线路实验指导书高频电子线路试验箱RZ8653型通信工程专业实验指导书前言本书为电子信息和通信工程专业实验课用书。
本书包括十九个实验。
.实验内容紧密配合《通信电子电路》课程安排，通过动手实践，学生可以加深对理论知识的理解。
《通信电子电路》是通信和无线电技术的重要专业基础课，它涉及到许多专业理论知识和实践知识，传统的高频技术主要是由信号发生（正弦信号发生、非正弦信号发生）、信号调制（调幅、调频）、信号发送、信号接收（选频、变频、中频选频放大、检波、鉴频）等组成。
通信电子电路实验箱包含15个实验模块，可完成十九项实验。
其中五项属信号发生、信号调制、信号发送部分，即LC与晶体振荡器、幅度调制电路、变容二极管调频器、4046锁相环组成的频率调制器、高频功率放大与发射；十项属信号接收与解调部分，即单调谐回路谐振放大器、双调谐回路谐振放大器、晶体三极管混频器、集成乘法器混频电路、中频放大器、集成乘法器幅度解调电路、晶体二极管检波器、电容耦合回路相位鉴频器、4046锁相环组成的频率解调器、自动增益控制（AGC）电路。
以上各项实验，除可单独完成变换参数、性能比较之外，还可联接成完整的无线发送和接收系统，并可对整个系统进行性能测试。
在进行高频电子线路实验时需注意以下几点：1.实验前必须充分预习，认真阅读本实验教程，以掌握实验原理，熟悉实验步骤，并作必要计算，从而知道“做什么，怎么做“，对实验结果心中有数。
2.实验前对将要使用的仪器要有充分了解，认真阅读使用说明书，掌握其操作使用。
3.实验中遵循“先断电、后插拔”的原则，无论是插拔实验板，还是插拔连接电缆，均应如此。
4.实验中若遇到与理论不一致的情况，应多加观察、试验，并详细记录实验现象、波形和数据，以备课后分析。
在利用本实验系统做实验时，需配备的仪器如下：（1）40MHZ（或20MHZ）双踪示波器 1台（2）数字频率计 1台（3）万用表 1台编者于翔20015年4月目录实验1 单调谐回路谐振放大器 (5)实验2 晶体三极管混频实验 (10)实验3 集成乘法器幅度调制电路 (15)实验4 振幅解调器（包络检波、同步检波） (25)实验5 高频功率放大与发射实验 (34)附录 (55)实验1 单调谐回路谐振放大器—、实验准备1．做本实验时应具备的知识点：●放大器静态工作点●LC并联谐振回路●单调谐放大器幅频特性2．做本实验时所用到的仪器：●单调谐回路谐振放大器模块●双踪示波器●万用表●频率计●高频信号源二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握单调谐回路谐振放大器的基本工作原理；3. 熟悉放大器静态工作点的测量方法；4．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；5．掌握测量放大器幅频特性的方法。
高频电子线路实验指导书
高频电子线路实验指导书彭洪波张国琴编武汉科技学院电子信息工程学院二OO六年三月目录实验一高频小信号调谐放大器 (1)实验二高频功率放大器 (5)实验三正弦波振荡器 (9)实验四振幅调制与解调 (13)实验五混频器 (19)实验六频率调制与解调 (24)实验七调幅系统 (29)实验八调频系统 (33)实验九本振频率合成 (38)实验一高频小信号调谐放大器一、实验目的1．掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。
2．掌握信号源内阻及负载对谐振回路Q值的影响。
3．掌握高频小信号放大器动态范围的测试方法。
二、实验内容1．调测小信号放大器的静态工作状态。
2．用示波器观察放大器输出与偏置及回路并联电阻的关系。
3．观察放大器输出波形与谐振回路的关系。
4．调测放大器的幅频特性。
5．观察放大器的动态范围。
三、基本原理：小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。
其实验单元电路如图1-1所示。
该电路由晶体管VT7、选频回路CP2二部分组成。
它不仅对高频小信号放大，而且还有一定的选频作用。
本实验中输入信号的频率fs＝10MH。
R67、R68和射极电阻决定晶体管的静态工作点。
拨码开关S7改变回路并联电阻，即改变回路Q值，从而改变放大器的增益和通频带。
拨码开关S8改变射极电阻，从而改变放大器的增益。
四、实验步骤熟悉实验板电路和各元件的作用，正确接通实验箱电源。
1．静态测量将开关S8的2，3，4分别置于“ON”，测量对应的静态工作点，将短路插座J27断开，用直流电流表接在J27C.DL两端，记录对应I c值，计算并填入表1.1。
将S8“l”置于“ON”，调节电位器VR15，观察电流变化。
高频电子线路实验实验指导书(2012年5月)含实验数据
目录前言 (1)实验一：LC与晶体振荡器实验 (2)实验二：变容二极管调频器 (6)实验三：幅度调制与解调 (8)实验四：锁相环频率合成器实验 (11)前言《高频电子线路》是通信和无线电技术的重要专业基础课，它涉及到许多专业理论知识和实践知识。
伴随着无线电通讯的进程，高频电子技术的发展，已有百余年的历史，传统的高频技术主要由信号发生(正弦信号发生，非正弦信号发生，波形变换、载波发生)、信号调制(调幅、调频)、信号发送和接收(选频、变频、中频选频放大、检波、鉴频)等组成，近二、三十年来，由于视频传输技术和数字电路技术的发展，高频技术衍生出许多新型电路和器件，如：单边带发送与接收、残留单边带发送与接收、声表面波滤波器与陶瓷滤波器的应用，数字调频技术、锁相环与锁相式频率合成技术、移相键控技术等等。
为了配合现代“高频电子技术”教学的需要，设计了十四项实验。
其中九项属模拟电路范畴，即LC与晶体振荡器，调幅与解调，非线性波形变换，函数信号发生，小信号选频放大，集成乘法器混频，通频带展宽、锁相调频与鉴频和变容二极管调频与相位鉴频：属数字电路范畴的有三项，即数字信号发生，数字锁相环与数字锁相式频率合成器，数字调频与解调；其它二项实验分别是采用专用集成电路的电视图象中放检波和采用专用集成电路的电视伴音中放鉴频。
在电路的设计和选择上，具有以下特点：一、尽量采用原理性突出的典型电路，便于结合理论知识、进行学习和分析。
二、载波工作频率采用几兆赫到几十兆赫，易于制作工艺和调试。
三、采用分列元件，集成电路及专用集成电路相结合的原则，既便于学生深入掌握电路的基本工作原理，又能及时了解现代无线电通讯技术的新技术。
四、电路中采用了变容二极管调频和声表面波滤波器以及陶瓷滤波器等固态器件，便于学生了解新型器件的性能和调测方法。
五、各个实验单元电路既自成完整系统，又便于互联成一个较大的系统进行联试、联调，以增加学习的综合性、系统性和趣味性。
高频电子电路实验指导书
实验一模拟乘法混频一、实验目的1.了解集成混频器的工作原理2.了解混频器中的寄生干扰二、实验内容1.研究平衡混频器的频率变换过程2.研究平衡混频器输出中频电压V i与输入本振电压的关系3.研究平衡混频器输出中频电压V i与输入信号电压的关系4.研究镜象干扰。
三、实验原理及实验电路说明在高频电子电路中，常常需要将信号自某一频率变成另一个频率。
这样不仅能满足各种无线电设备的需要，而且有利于提高设备的性能。
对信号进行变频，是将信号的各分量移至新的频域，各分量的频率间隔和相对幅度保持不变。
进行这种频率变换时，新频率等于信号原来的频率与某一参考频率之和或差。
该参考频率通常称为本机振荡频率。
本机振荡频率可以是由单独的信号源供给，也可以由频率变换电路内部产生。
当本机振荡由单独的信号源供给时，这样的频率变换电路称为混频器。
混频器常用的非线性器件有二极管、三极管、场效应管和乘法器。
本振用于产生一个等幅的高频信号V L，并与输入信号V S经混频器后所产生的差频信号经带通滤波器滤出。
本实验采用集成模拟相乘器作混频电路实验。
因为模拟相乘器的输出频率包含有两个输入频率之差或和，故模拟相乘器加滤波器，滤波器滤除不需要的分量，取和频或者差频二者之一，即构成混频器。
图4-1所示为相乘混频器的方框图。
设滤波器滤除和频，则输出差频f 信号。
图4-2为信号经混频前后的频谱图。
我们设信号是：载波频率为S的普通调幅波。
本机振荡频率为L f 。
设输入信号为t V v S S S ωcos =，本机振荡信号为t V v L L L ωcos = 由相乘混频的框图可得输出电压tV tV V K K v S L S L S L M F )cos()cos(2100ωωωω-=-=式中 S L M F V V K K v 210=定义混频增益M A 为中频电压幅度0V 与高频电压S V 之比，就有L M F S M V K K V V A 210==图4-3为模拟乘法器混频电路，该电路由集成模拟乘法器MC1496完成。
高频电子线路实验指导书通信技术专业适用
高频电子线路实验指导书通信技术专业适用高频电子线路实验是通信技术专业学生在学习通信电子技术时必须掌握的一项基础实验，本文将介绍一份适用于通信技术专业的高频电子线路实验指导书。
第一章实验介绍本章介绍实验目的和基本内容，包括实验原理、实验器材和实验要求。
在实验原理中，我们要强调实验的目的是让学生了解高频电路的基本原理和设计方法，提高学生的实际操作能力。
在实验器材中，要详细列出所需的仪器和设备，并说明各器材的功能和特点。
在实验要求中，要求学生严格按照实验流程操作，保证实验的准确性和安全性。
第二章实验内容本章介绍实验的详细内容，包括实验前准备、实验步骤、实验数据处理和实验结果分析。
在实验前准备中，要求学生掌握实验原理、理解实验要求、熟悉实验器材。
在实验步骤中，要求学生按照实验流程逐步操作，注意实验器材的调整和使用。
在实验数据处理中，要求学生根据实验数据进行计算和分析，得出结论。
在实验结果分析中，要求学生对实验结果进行总结和分析，发现其中的问题和改进方案。
第三章经验总结本章介绍学生在实验中遇到的问题和解决方案，以及实验过程中需要注意的事项。
在遇到问题时，要求学生及时向老师和同学请教，寻求解决方案，在实验中要注意安全问题，确保自身安全和实验器材的安全。
第四章实验报告本章介绍实验报告的要求和格式，包括实验报告的基本结构、实验数据分析、结论和建议。
在实验报告中，要求学生清晰明了地描述实验过程和结果，注重数据分析和实验过程中遇到的问题和解决方案，发表自己的见解和建议。
结语通过可靠的实验指导和系统的实践操作，学生能够更好地掌握实际操作技能，从而提高综合素质，为今后的学习和工作打下基础。
本文所介绍的高频电子线路实验指导可以成为通信技术专业学生实践操作的重要参考资料，让学生能够更好地理解实验原理和方法，提高实际操作能力。
高频电子线路实验指导书
实验一高频小信号调谐放大器实验一、实验目的1、掌握谐振放大器静态工作点、电压增益、通频带及选择性的测试、计算；2、掌握高频小信号放大器动态范围的测试方法；3、熟悉高频实验箱、示波器、信号源及万用表的使用方法。
二、实验仪器高频实验箱1台；双踪示波器1台；数字万用表1块；高频信号发生器1台；G1实验板一块。
三、实验内容及步骤（一）、单调谐回路谐振放大器1、电路连线根据电路原理图弄清实验板电路，并在电路板上找出与原理图相对应的的各测试点及可调器件，电路原理图参见图1。
图1单调谐回路谐振放大器电路图2、静态测量选Re = 1K，在不加输入信号时用万用表测量各静态工作点，将测量数据填入表1中。
根据表1测试结果判断三极管（9018）是否工作在放大区并说明原因。
提示：I CQ ≈I EQ；I EQ = V E / Re （Re = 1K）。
3、输入动态范围和Re变化对放大性能影响的测试（1）将谐振回路电阻R（10K）接入谐振回路，选R e = 1k。
将高频信号发生器输出接到电路输入端（IN段），高频信号发生器波形选择正弦波，频率调整到10.7MHz（谐振回路的谐振频率），把示波器探头接到电路的输出端（OUT端）。
（2）从小到大调整高频信号发生器输出信号，观察示波器显示波形，分别记下开始出现正常信号（正弦波）和最后出现失真时的输入信号值，将出现最小信号的输入信号值填入表2输入电压（U i）栏的第一个格里，出现失真时的电压值填入最后一个格里（两者之差即为放大器的输入动态范围），中间的格按等分填入。
（3）用信号源输入表2中输入电压（U i）的值，在Re为1K、500Ω、2K时将示波器显示的输出值（U o）填入表2中。
（4）根据测试结果分析Re变化对放大性能的影响。
4、放大器频率特性测试（1）选回路电阻R=10K，输入电压Ui取表2中的中间值，将高频信号发生器输出端接至电路输入端。
调节频率f使其为10.7MHz，调节C T（微调电容器）使回路谐振（输出电压幅度为最大），此时的回路谐振频率为f0=10.7MHz（为中心频率）。
高频电子线路实验指导书
《高频电子线路》实验指导书湖南工业大学电气与信息工程学院实验一高频单调谐回路放大器一、实验类型验证型实验二、实验目的与任务1、熟悉谐振放大器的幅频特性、通频带和选择性；2、熟悉信号源内阻及负载对谐振回路的影响，了解展宽频带的方法；3、掌握放大器的动态范围及其测试方法。
三、实验基本原理1. 单调谐回路放大器实验电路如图 1-1 所示图1-1单调谐小信号放大器在图 1-1 中 ,L2、C5、C6为π型滤波电路，其作用是为了减少交流高频信号对直流电源的影响。
+12V电源、R1、R2和R6、R7、R8为放大电路提供直流静态工作点，C3为发射极旁路电容。
L1、C2和Ct为选频回路（也称为谐振回路），改变Ct的值，可以改变回路的谐振频率。
三极管T及其输出阻抗相当于谐振回路的信号源和信号源内阻，R3、R4、R5相当于负载，改变R3、R4、R5的阻值，将对谐振回路产生影响。
C4为隔直电容，它能够有效防止不同放大级之间直流信号的相互影响，又可使交流信号顺利通过。
若忽略三极管输出电容和负载电容的影响，谐振频率为：LCf o π21=对于放大电路而言，L1、C2和Ct 回路相当于负载，当发生谐振时，选频回路的阻抗最大，为纯电阻性，这时放大电路的电压放大倍数最大；改变信号源频率，选频回路就会失谐，其阻抗值迅速减小，电压放大倍数也迅速减小，通常小信号调谐放大器就工作在谐振频率处，它允许与其频率一致的信号通过并进行放大，对于与其谐振频率不一致的频率信号，则不进行放大而被禁止通过，这就是“选频”的含义。
改变电容Ct ，可以改变选频回路的谐振频率，从而使得不同频率的信号通过。
调谐放大器的谐振频率,一般有两种测量方法,一是扫频法 ;一种是逐点法。
所谓扫频法，一般采用频率特性测试仪，先将频率特性测试仪提供的扫频信号接到单级放大器的输入端，单级放大器的输出端接到频率特性测试仪的输入端，然后调节中心频率旋钮，屏幕上就可显示出放大器的谐振曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 函数信号发生实验一、实验目的1）、了解单片集成函数信号发生器ICL8038的功能及特点。
2）、掌握ICL8038的应用方法。
二、实验预习要求参阅相关资料中有关ICL8038的内容介绍。
三、实验原理（一）、ICL8038内部框图介绍ICL8038是单片集成函数信号发生器，其内部框图如图2-1所示。
它由 恒流源I 2和I 1、电压比较器A 和B 、触发器、缓冲器和三角波变正弦波电路等组成。
外接电容C 可由两个恒流源充电和放电，电压比较器A 、B 的阀值分别为总电 源电压（指U CC +U EE ）的2/3 和1/3。
恒流源I 2和I 1的大 小可通过外接电阻调节，但 必须I 2>I 1。
当触发器的输出为低电平时，恒流源I 2断开 图2-1 ICL8038原理框图，恒流源I 1给C 充电，它的两端电压u C 随时间线性上升，当达到电源电压的确2/3时，电压比较器A 的输出电压发生跳变，使触发器输出由低电平变外接电容E E为高电平，恒流源I 2接通，由于I 2>I 1（设I 2=2I 1），I 2将加到C 上进行反充电，相当于C 由一个净电流I 放电，C 两端的电压u C 又转为直线下降。
当它下降到电源电压的1/3时，电压比较器B 输出电压便发生跳变，使触发器的输出由高电平跳变为原来的低电平，恒流源I 2断开，I 1再给C 充电，……如此周而复始，产生振荡。
若调整电路，使I 2=2I 1，则触发器输出为方波，经反相缓冲器由引脚9输出方波信号。
C 上的电压u c ，上升与下降时间相等（呈三角形），经电压跟随器从引脚3输出三角波信号。
将三角波变为正弦波是经过一个非线性网络（正弦波变换器）而得以实现，在这个非线性网络中，当三角波电位向两端顶点摆动时，网络提供的交流通路阻抗会减小，这样就使三角波的两端变为平滑的正弦波，从引脚2输出。
1、ICL8038引脚功能图图2-2 ICL8038引脚图供电电压为单电源或双电源： 单电源10V ~30V 双电源±5V ~±15V2、实验电路原理图如图2-3 所示。
1413121110987654321正弦波失真度调整正弦波输出占空比调整(外接电阻R 调频偏置电压+Ucc +U 三角波输出A 频率调整(外接电阻RB 正弦波失真度调整外接电容C EE(或地)调频电压输出方波输出IC L-8032))图2-3 ICL8038实验电路图其中K 1为输出频段选择波段开关， K 2为输出信号选择开关，电位器W 1为输出频率细调电位器，电位器W 2调节方波占空比，电位器W 3、W 4调节正弦波的非线性失真。
3、实际线路分析ICL8038的实际线路与图2-3基本相同，只是在输出增加了一块LF353 双运放，作为波形放大与阻抗变换。
如图2-4所示。
根据所选的电路元器件值，本电路的输出频率范围为约10Hz~11KHz ；幅度调节范围：正弦波为0~12V ，三角波为0~20V ，方波为0~22V 。
若要得到更高的频率，可适当改-1+12四、实验仪器与设备TKGPZ-1型高频电子线路综合实验箱；双踪示波器；频率计；交流毫伏表。
五、实验内容与步骤在实验箱上找到本次实验所用的单元电路，并与电路原理图相对照，了解各个切换开关的功能与使用。
然后按前述的实验步骤开启相应的电源开关。
(一)、输出正弦波的调整与测量1、取某一频段的正弦波输出，用示波器观测输出端（TP701）的波形。
通过反复调节电位器W2、W3、W4，使输出正弦波的失真为最小。
2、用频率计和交流毫伏表分别测量三个频段的频率调节范围和各频段的输出频响特性V=f(f)：①从最低频段开始，调节频率细调电位器W1，测定本频段的频率调节范围和输出电压（在最高与最低频率之间选取若干点）。
②切换到中间频段，重复①的步骤。
③切换到最高频段，重复①的步骤。
（二）、输出三角波的观察通过调节频率和幅度，观测输出的波形。
（三）、观察输出的方波信号1、通过调节频率和幅度，观测输出的波形。
2、通过调节W2，可以改变输出方波的占空比。
六、实验注意事项1、正弦波的波形调整是一项较细致的实验步骤，往往需要反复多次调整相关的电位器，以获得一个失真度最小的正弦波形。
2、经实验（三）的第2项步骤后，要想重新恢复正弦波输出，则必须重新调整电位器W2。
七、预习思考题1、如果采用单电源或不对称的双电源供电，对输出有何影响？2、本电路输出的最高频率与最低频率受哪些因素的影响？3、要想同时输出三种不同波形的信号，有否可能？如何实现？4、在实验的实际电路中后两级的运放有何作用？去除它行吗？八、实验报告1、作出各频段的频响特性曲线。
2、回答预习中的思考题。
实验二接收与小信号调谐放大实验一、实验目的1）、了解谐振回路的幅频特性分析——通频带与选择性。
2）、了解信号源内阻及负载对谐振回路的影响，并掌握频带的展宽方法。
3）、掌握放大器的动态范围及其测试方法。
二、实验预习要求实验前，预习“电子线路非线性部分”附录：选频网络；“高频电子线路”第二章：小信号谐振放大器；“高频电子技术”第1章：直接检波接收机，LC选频与检波电路，第6章：高频小信号放大电路分析基础。
三、实验原理说明（一）、小信号调谐放大器基本原理高频小信号放大器电路是构成无线电设备的主要电路，它的作用是放大信道中的高频小信号。
为使放大信号不失真，放大器必须工作在线性范围内，例如无线电接收机中的高放电路，都是典型的高频窄带小信号放大电路。
窄带放大电路中,被放大信号的频带宽度小于或远小于它的中心频率。
如在调幅接收机的中放电路中，带宽为9KHz，中心频率为465KHz，相对带宽Δf/f0约为百分之几。
因此，高频小信号放大电路的基本类型是选频放大电路，选频放大电路以选频器作为线性放大器的负载，或作为放大器与负载之间的匹配器。
它主要由放大器与选频回路两部分构成。
用于放大的有源器件可以是半导体三极管，也可以是场效应管，电子管或者是集成运算放大器。
用于调谐的选频器件可以是LC谐振回路，也可以是晶体滤波器，陶瓷滤波器，LC集中滤波器，声表面波滤波器等。
本实验用三极管作为放大器件，LC 谐振回路作为选频器。
在分析时，主要用如下参数衡量电路的技术指标：中心频率、增益、噪声系数、灵敏度、通频带与选择性。
单调谐放大电路一般采用LC回路作为选频器的放大电路，它只有一个LC回路，调谐在一个频率上，并通过变压器耦合输出，图6-1为该电路原理图。
中心频率为f0带宽为Δf=f2-f1为了改善调谐电路的频率特性，通常采用双调谐放大电路，其电路如图6-2所示。
双调谐放大电路是由两个彼此耦合的单调谐放大回路所组成。
它们的谐振频率应调在同一个中心频率上。
两种常见的耦合回路是：1）两个单调谐回路通过互感M耦合，如图6-2（a）所示，称为互感耦合双调谐振回路；2）两个单调谐回路通过电容耦合，如图6-2（b）所示，称为电容耦合双调谐回路。
a）互感耦合（b）电容耦合图6-2 双调谐放大电路C1f0.70021u若改变互感系数M 或者耦合电容C ，就可以改变两个单调谐回路之间的耦合程度。
通常用耦合系数k 来表征其耦合程度。
21L L M k =电容耦合双调谐回路的耦合系数为：()()CC C CCk ++='2'1式中C ′1与C ′2 是等效到初、次级回路的全部电容之和。
图6-3 双调谐电路的幅频特性曲线（二）、实际线路分析实际电路如图6-4所示，图中，由BG 601等元器件组成单调谐放大器，由BG 602等元器件组成双调谐放大器，它们的天线输入端（J 601和J 603）接收10MHz 调制波信号。
至放大管之间的LC 元件组成天线输入匹配回路。
切 换开关K 601用于改变射级电阻，以改变BG 601的直流工作点。
切换开关K 602用于改变LC 振荡回路的阻尼电阻，以改变LC 回路的Q 值。
切换开关K 603可改变双调谐回路的耦合电容，以观测η<1，η=1，η>1三种状态下的双调谐回路幅频特性曲线。
图6-4 接收与小信号调谐放大实验电原理图四、实验仪器与设备TKGPZ-1型高频电子线路综合实验箱；扫频仪；高频信号发生器；双踪示波器。
五、实验内容与步骤首先在实验箱上找到本次实验所用到的单元电路，然后接通实验箱电源，并按下+12V总电源开关K1，以及本实验单元电源开关K600。
（一）、输入回路的调节将扫频仪的输出探头接在J601或J603，检波探头接在TP602或TP605，调节L601或L602、C602或C614，使输入回路谐振在10MHz频率处。
测量输入回路谐振曲线，并记录之。
（二）、单调谐放大器增益和带宽的测试将扫频仪的输出探头接到电路的输入端TP602，扫频仪的检波探头接到电路的输出端TP603，然后在放大器的射极和调谐回路中分别接入不同阻值的电阻，并通过调节调谐回路的磁芯T601，使波形的顶峰出现在频率为10MHz处，分别测量单调谐放大器的增值与带宽，并记录之。
（三）、双调谐放大电路的测试将扫频仪的输出探头接到电路的输入端TP605，扫频仪的检波探头接到电路的输出端TP606。
1）、改变双调谐回路的耦合电容，并通过调节初、次级谐振回路的磁芯，使出现的双峰波形的峰值等高。
测量放大器的增益与带宽，并记录之。
2）、不同信号频率下的耦合程度测试在电路的输入端J603输入高频载波信号（0.4V P-P，其频率分别为9.5，10，10.5MHz），用示波器在电路的输出端（TP606）分别测试三种耦合状态下的输出幅度（V P-P）。
以上测试用的高频载波亦可取自“变容二极管调频器及相位鉴频器实验”所产生的载波信号，其频偏可用电位器W401进行调节。
六、实验注意事项在调节谐振回路的磁芯时，要用小型无感性的起子，缓慢进行调节，用力不可过大，以免损坏磁芯。
七、预习思考题1、试分析单调谐放大回路的发射极电阻Re和谐振回路的阻尼电阻R L 对放大器的增益、带宽和中心频率各有何影响？2、为什么发射极电阻Re对增益、带宽和中心频率的影响不及阻尼R L 大？3、在电容耦合双调谐回路中，为什么耦合电容大的（紧耦合）会出现双峰，小的耦合电容（松耦合）会出现单峰？八、实验报告1、根据实验结果，绘制单调谐放大电路在不同参数下的频响曲线，并求出相应的增益和带宽，并作分析。
2、根据实验结果，绘制双调谐放大电路在不同参数下的频响曲线，并求出相应的增益和带宽，并作分析。
实验三高频功率放大与发射实验一、实验目的1）、了解丙类功率放大器的基本工作原理，掌握丙类功率放大器的调谐特性以负载变化时的动态特性。
2）、了解激励信号变化对功率放大器工作状态的影响。
3）、比较甲类功率放大器与丙类功率放大器的功率、效率与特点。
