基于 MEMS 技术的气体传感器
mems气体传感器分类
mems气体传感器分类Mems气体传感器分类一、引言Mems（Microelectromechanical Systems）气体传感器是一种基于微机电系统技术制造的气体传感器。
它的特点是体积小、功耗低、响应快，广泛应用于空气质量监测、工业安全、环境监测等领域。
本文将对Mems气体传感器进行分类，以便更好地了解其应用领域和特点。
二、基于工作原理分类1. 热敏电阻型（Thermal Resistor）热敏电阻型Mems气体传感器是通过测量气体的热导率变化来检测气体浓度的。
当目标气体与热敏元件接触时，气体的热导率会改变，从而引起热敏电阻的电阻值发生变化。
通过测量电阻值的变化，可以间接得到气体的浓度。
2. 电容型（Capacitive）电容型Mems气体传感器是利用电容的变化来检测气体浓度的。
当目标气体进入传感器的感测腔体时，会改变感测腔体的介电常数，进而改变电容值。
通过测量电容值的变化，可以得到气体的浓度信息。
3. 电化学型（Electrochemical）电化学型Mems气体传感器是利用电化学反应来检测气体浓度的。
传感器内部有一对电极，当目标气体进入传感器时，会引发电化学反应，产生电流信号。
通过测量电流信号的变化，可以了解气体的浓度。
4. 光学型（Optical）光学型Mems气体传感器是利用光学原理来检测气体浓度的。
传感器内部有特定的光学材料或光学结构，当目标气体与光学材料或结构发生相互作用时，会改变光的传播特性。
通过测量光的变化，可以推断出气体的浓度。
5. 声波型（Acoustic Wave）声波型Mems气体传感器是利用声波的传播特性来检测气体浓度的。
传感器内部有特定的声波谐振器件，当目标气体进入传感器时，会改变声波的传播速度和衰减情况。
通过测量声波的变化，可以获得气体的浓度信息。
三、基于应用领域分类1. 空气质量监测Mems气体传感器在空气质量监测中起到了至关重要的作用。
通过监测各种有害气体的浓度，可以及时发现并防止空气污染，保障人们的健康。
基于MEMS技术的气体微流控器的设计与实现
基于MEMS技术的气体微流控器的设计与实现随着技术的不断发展，MEMS技术也逐渐成为了各个领域的研究热点。
在众多的MEMS应用中，气体微流控器也备受关注。
本文将介绍基于MEMS技术的气体微流控器的设计与实现。
一、气体微流控器的概念气体微流控器是微电子机械系统（MEMS）的一种应用，主要用于精确控制气体流动。
该技术可以有效地控制气体的输送和分配，从而应用于气体传感器、气体分析仪器以及化学反应等方面。
由于其独特的优势，气体微流控器已经成为了可扩展化、可集成化、低成本、高性能的气体芯片的核心组成部分。
二、气体微流控器的设计与实现1.设计方案气体微流控器的设计方案主要包括微加工流程、气流模型及数值分析等方面。
首先进行的是微加工流程的设计，确定基板材料和采用的加工工艺等因素。
然后，可以根据气体流体学的原理进行气流模型的设计，并对气体流动进行数值分析。
通过模拟结果，可以对气体微流控器的结构进行优化，提高气体控制效果。
2.制备工艺气体微流控器的制备工艺主要包括微纳加工技术、微流体学技术、高精度控制技术等。
其中，微纳加工技术在气体微流控器的制备中占有非常重要的位置。
采用微纳加工技术可以对气体微流控器的微结构进行精细控制，保证其性能优异、稳定可靠。
3.工作原理气体微流控器是一种基于微纳米加工技术的微型装置，主要由进气口、出气口、控制电路等组成。
在加压的作用下，气体在进气口进入微通道，经过微细结构的调节，最终在出气口得到控制，实现气体流量的准确控制。
4.实现方法基于MEMS技术的气体微流控器的实现方法主要有两种：薄膜振动式控制和微喷嘴式控制。
其中，薄膜振动式控制是一种基于薄膜振动驱动气体流动的方法，可以实现微小气体流量的准确控制。
而微喷嘴式控制则是一种通过微喷嘴调节气体流动的方法，具有结构简单、使用方便等特点。
三、气体微流控器的应用1.气体传感器：气体微流控器可以用于开发高精度的气体传感器。
通过精确控制气体流量和流向，可以提高传感器的灵敏度和响应速度。
基于MEMS技术的气体检测传感器设计与制备
基于MEMS技术的气体检测传感器设计与制备随着科技的不断进步，MEMS技术（微电子机械系统）在各个领域的应用越来越广泛。
其中，气体检测传感器是MEMS技术的一个重要应用领域。
本文将从气体检测传感器的原理、设计和制备等方面进行探讨。
一、气体检测传感器原理气体检测传感器是通过测量气体与传感器之间的相互作用来检测气体的存在和浓度。
其原理可以分为两种常见的类型：化学传感器和物理传感器。
化学传感器是基于气体与特定化学物质之间的化学反应来进行检测的。
传感器表面涂覆有特定的化学物质，当目标气体与化学物质发生反应时，会产生电信号。
这种传感器常用于检测有毒气体，如一氧化碳、硫化氢等。
物理传感器则是通过测量气体与传感器之间的物理性质变化来进行检测的。
例如，热导传感器是通过测量气体传导热量的变化来检测气体浓度的。
当气体浓度增加时，传感器表面的温度变化也会相应增加。
二、气体检测传感器设计在设计气体检测传感器时，需要考虑传感器的灵敏度、选择性、响应时间和功耗等因素。
首先，传感器的灵敏度是指传感器对目标气体浓度变化的敏感程度。
为了提高灵敏度，可以采用微纳米加工技术制备传感器，使传感器的表面积增大，从而增加与气体接触的面积。
其次，传感器的选择性是指传感器对不同气体的识别能力。
为了提高选择性，可以在传感器表面引入特定的化学物质或使用多个传感器进行组合，以实现对多种气体的检测。
另外，传感器的响应时间是指传感器从感知到气体变化到输出电信号的时间。
为了缩短响应时间，可以采用微纳米加工技术制备传感器，减小传感器的尺寸，从而缩短气体与传感器之间的扩散距离。
最后，传感器的功耗是指传感器在工作过程中所消耗的能量。
为了降低功耗，可以采用低功耗的电路设计，或者利用能量回收技术，将传感器所消耗的能量回收利用。
三、气体检测传感器制备气体检测传感器的制备主要包括传感器芯片的制备和封装。
传感器芯片的制备是通过MEMS技术进行的。
首先，需要选择合适的材料，如硅、玻璃等。
mems传感器 气体检测 原理
mems传感器气体检测原理
MEMS传感器是一种基于微电子机械系统（Micro-Electro-Mechanical Systems）技术制造的传感器。
它通常由微机电系
统制造技术制造而成，利用微观尺寸的机械结构感知和测量物理量或化学量。
气体检测是MEMS传感器的一种常见应用。
MEMS气体传感器通常利用气体分子与传感器表面作用产生
的物理或化学变化来测量气体的存在或浓度。
其原理可以分为以下几个步骤：
1. 气体吸附：传感器表面涂覆着一层特殊的材料，具有与目标气体分子相互吸引的特性。
当气体分子接触到传感器表面时，它们会吸附在表面上。
2. 物理或化学变化：吸附的气体分子会改变传感器的物理或化学性质。
例如，它们可能会改变传感器的电导率、弹性模量等。
3. 信号检测：传感器会通过改变的物理或化学性质来产生电信号。
这些信号可以由传感器内部的电路进行放大和处理。
4. 数据分析：通过对传感器输出的电信号进行分析，可以确定气体的存在或浓度。
通常需要与事先建立好的气体浓度-传感
器输出曲线进行比较，从而获得准确的测量结果。
MEMS气体传感器具有体积小、响应速度快、功耗低和成本
较低等优点，因此在环境监测、工业安全和医疗诊断等领域得到广泛应用。
基于MEMS技术的气体传感器
性 ， 合 ＭＥ 结 ＭＳ结 构 制 作 的 传 感 器 ， 表 种 类 有 声 光 光 谱 代
量 ；） 体碰撞产生热效应 ；） ３气 ４ 气体 受热膨 胀产生 热声 波 ，
频 率 与 调 制 光 频 率 相 同 ； ） 灵 敏 麦 克 风 对 热 声 波 进 行 采 ５高
样 。光声效 应气体传感器其灵敏度 与尺寸成反 比， 因此 ， 目 前多采用半 导体激光 器做 微 型调制 光源 ， Ｍ ＭＥ Ｓ技术 制作 光声池 和微型高灵敏 度麦 克风 。Ｌ ｄｒ ａ ｎＮ等 人针 对这 ｅｅｍ ｎ 种检测方法 采用 压 电微 悬臂 梁 的原 理制 作 了高灵 敏麦 克
法和光谱法 ； ） ２ 采用 气 体敏 感膜 的化 学 吸附 机理 ， 表种 代
类 有 电导 变 化 型 、 臂 梁 型 和 声 表 面 波 型 ； ） 对 易 燃 易 悬 ３针
风 ， 士 Ｂ ｓｏ Ｐ等人研究 的 ＭＥ 瑞 ｅｓｎＪ ＭＳ气 体传感 器对 甲
烷可 以实现 ０ ５× ０ 的检测 ， ． １ 对氯化 氢气体可 以检 测 ３×
ａ ｄＭｅｈ ｎ ｌｇ ， ｓ ｇ ｕ ｉ ｒｉ ， ｅ ｉｇ１ ０ ８ ， ｈｎ ） ｎ ｃ ａ ｏｏ ｙ Ｔ ｉ ｈ ａＵｎｖ ｓ ｙ Ｂ ｉｎ ０ ０ ４ Ｃ ｉａ ｎ ｅ ｔ ｊ
MEMS 气体传感器简介ppt课件
图4 FA IMS气体传感器原理
Thank you!
Here is a question of
time.
.
1.1气体声光效应法 气体的光声效应(photoacoustic spectroscopy)早在1880
年就由贝尔发现,但直到20世纪80年代,随着激光器和高灵敏麦克 风技术的成熟, 才在气体传感器领域得到研究。
光声气体传感器由调制光源（modulated light source）、 光声池（photoacoustic cell ）、高灵敏麦克风（High sensitive microphone ）系统3个主要部分组成(如图1) 。
.
4、高场非对称波形离子迁移谱(Field Asymmetric Ion Mobility Spectrometry )技术气体传感器
FA IMS技术是基于离子迁移谱技术( IMS)发展而来, 原理如图4。载 气与样品混合电离后经过离子门送到离子飘移区,在高压(大于11 000V / cm)交变电场的作用下,不同离子的迁移速性有关,因此,高电场可以区分低电场迁移相近的 离子。对于交变电场再增加一个直流偏置电压,抵消待检测气体离子的高 电场迁移效果,即可使得特定离子通过飘移区达到检测电极。在样品检测 过程中对直流偏置电压进行扫描即可分析样品气体中的成分。
2.2电导型气体传感器
2.3谐振式微悬臂梁气体传感器
.
2.1声表面波型气体传感器
比较电路
产生声表面波
图3 SAW气体传感器原理图
.
接收声表面波
3、Gas sensor for inflammable and explosive gas catalytic combustion
催化燃烧式气体传感器的原理源自宏观的气体传感 器,主要用于甲烷, CO等易燃易爆气体检测领域。通过 MEMS技术将催化剂制做为薄膜,对其加热。当空气中有易 燃易爆气体存在时,气体分子在催化剂表面发生催化氧化 反应（catalytic oxidation reaction）,并放出热量。经 过热敏元件将温度变化转换为电信号,与参比薄膜进行比 对得到气体体积分数变化,热敏元件常用热敏电阻器,常用 催化剂有氧化Pd, Pt等。MEMS工艺实现催化剂薄膜化、 微型化,并对加热电极、热敏元件进行集成,从而有效减小 传感器的体积。
mems气体传感器
MEMS气体传感器简介MEMS（Micro-Electro-Mechanical Systems）气体传感器是一种集成了微电子技术和微机械技术的气体测量设备。
它基于微纳技术制造，采用微小的传感器件和集成电路芯片，能够实现对气体的快速、准确的检测和测量。
MEMS气体传感器广泛应用于环境监测、工业安全、医疗设备以及智能家居等领域。
工作原理MEMS气体传感器主要基于气体与特定材料之间的化学反应原理。
它的工作原理可以简单描述为以下几个步骤：1.气体进入传感器：气体通过传感器的入口进入，与传感器内部的敏感层发生反应。
2.化学反应：不同的气体与敏感层发生特定的化学反应，产生可测量的电信号。
3.信号测量：传感器将产生的电信号转化为电压或电流信号。
4.数据处理：测量电信号通过数字转换器进行转换，并通过内部算法进行处理，得到测量结果。
5.输出结果：测量结果通常以数字形式在显示屏上显示，或通过通信接口输出给外部设备。
特点与优势MEMS气体传感器具有以下特点和优势：1.微小尺寸：MEMS技术的应用使得传感器的尺寸大大减小，可以轻松集成到各种设备中，适用于空间有限的场景。
2.高灵敏度：传感器采用微纳技术制造，敏感层与气体接触面积大，因此具有高灵敏度和快速响应的特点。
3.低功耗：传感器使用集成电路芯片，功耗较低，适用于需要长期稳定运行的应用。
4.高精度：传感器具有高精度的测量能力，可以在不同气体浓度下进行准确的测量。
5.多样性应用：MEMS气体传感器可以应用于各种气体的检测，例如二氧化碳、一氧化碳、甲醛等。
应用领域MEMS气体传感器在以下领域得到广泛应用：1. 环境监测MEMS气体传感器可以检测大气中的各种有害气体，监测环境空气的质量，例如检测二氧化碳浓度、一氧化碳浓度、VOC（挥发性有机物）等。
它们在室内空气质量监测、工业排放监测等方面发挥着重要作用。
2. 工业安全MEMS气体传感器可用于工业场所的安全监测。
它们可以检测爆炸性气体、有毒气体等，并及时报警，保障工人的安全。
新型气体传感器的研发
新型气体传感器的研发随着工业和科技的发展，气体传感器的研发逐渐成为一个重要的领域。
传统的气体传感器，无论是红外线传感器还是电化学传感器，都存在着一些问题，如响应速度慢、稳定性差、精度不高等等。
为了解决这些问题，科学家们不断探索新型的气体传感器技术，并取得了一些显著的进展。
一、基于纳米材料的气体传感器近年来，基于纳米材料的气体传感器技术受到了广泛的关注。
这种传感器利用纳米材料的独特性质，如比表面积大、生物相容性好、传感性能高等等，来实现对气体的快速、准确检测。
其中，纳米氧化锌、氧化钨、氧化锡等纳米材料被广泛应用于气体传感器领域。
这些材料具有高度的光电响应性能，能够对气体的电、热、光等作出反应。
此外，这些材料不仅响应速度快，而且具有很高的灵敏度和选择性。
二、基于光纤技术的气体传感器基于光纤技术的气体传感器具有响应速度快、精度高、干扰小等优点。
这种传感器通过将光纤传感单元与光谱分析技术结合起来，可以实现对各种气体的快速、精确检测。
该技术主要是通过光纤中的反射、透射、吸收等光学现象，实现气体成分的检测。
具体地，当气体进入光纤时，会导致光的传输特性发生变化，从而形成信号，通过光谱分析，可以确定气体的种类和浓度。
三、基于MEMS技术的气体传感器MEMS（微电子机械系统）技术是一种制造微型传感器和微型机械设备的技术。
基于此技术的气体传感器，可实现对气体的高灵敏度、高选择性、高稳定性的检测。
该技术通常采用热膨胀、热板微结构、压电材料等方法来实现气体的检测。
具体地，当气体进入传感器时，会导致传感器中的结构发生微小变化，从而产生电信号，通过信号的处理和分析，可以确定气体的种类和浓度。
四、基于电学性质的气体传感器基于电学性质的气体传感器技术，主要是通过欧姆定律、热电效应、电容变化等原理，实现对气体的检测。
这种传感器通常具有响应速度快、精度高、灵敏度高、稳定性好等特点。
该技术中，热电传感器、电化学传感器、电容式传感器等是比较常见的检测器。
MEMS CO 气体传感器使用说明书
MEMS CO气体传感器（型号：GM-702B）使用说明书版本号：2.2实施日期：2020.08.25郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technol ogy Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用炜盛科技的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果您不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司GM-702B CO气体传感器产品描述MEMS一氧化碳气体传感器利用MEMS工艺在Si基衬底上制作微热板，所使用的气敏材料是在清洁空气中电导率较低的金属氧化物半导体材料。
当环境空气中有被检测气体存在时传感器电导率发生变化，该气体的浓度越高，传感器的电导率就越高。
使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
传感器特点本品采用MEMS工艺，结构坚固，对一氧化碳灵敏度高；具有尺寸小、功耗低、灵敏度高、响应恢复快、驱动电路简单、稳定性好、寿命长等优点。
主要应用家庭用一氧化碳气体泄漏报警器、工业用一氧化碳气体报警器以及便携式一氧化碳气体检测器等。
技术指标表1产品型号GM-702B产品类型MEMS一氧化碳气体传感器标准封装陶瓷封装检测气体一氧化碳检测浓度5ppm～5000ppm CO标准电路条件回路电压V C≤24V DC加热电压V H2.5V±0.1V AC or DC（高温）0.5V±0.1V AC or DC（低温）加热时间T L60s±1s（高温），90s±1s（低温）负载电阻R L可调标准测试条件下气敏元件特性加热电阻R H80Ω±20Ω（室温）加热功耗P H≤50mW敏感体电阻R S1KΩ～30KΩ(in150ppmCO)灵敏度S R0(in air)/Rs(in150ppmCO)≥3标准测试条件温度、湿度20℃±2℃；55%RH±5%RH 标准测试电路V H:2.5V±0.1V（高温）0.5V±0.1V（低温）V C:5.0V±0.1V传感器结构示意图引脚连接①R H1②③R H2④⑤R S1⑥⑦R S2⑧底视尺寸图（单位：mm ）外形图底视引脚布置图①②③④⑧⑦⑥⑤基本电路图2GM-702B 测试电路VcV H+2.5V/0.5V图1传感器结构示意图说明：上图为GM-702B传感器的基本测试电路。
基于MEMS技术的传感器设计及其应用
基于MEMS技术的传感器设计及其应用随着科技的发展，MEMS技术（微机电系统技术）被越来越广泛地应用在传感器领域。
MEMS技术通过微米级的创新解决了大量传感器所具有的问题，如大小、功能和价格。
基于MEMS技术的传感器不仅可以检测机械振荡、气体压力和体积，还可以监测温度、湿度、位置和加速度等状态。
本文将介绍基于MEMS技术的传感器设计及其应用的相关信息。
一、MEMS技术及其优势MEMS技术是利用芯片制造工艺，将机械、电子、光学和磁性等微型功能部件集成在一起的技术。
它具有小尺寸、低功耗、高可靠性和可扩展性等特点。
MEMS 技术的传感器设计不仅能够简化传感器的结构，还可以实现小型化和集成化，从而提高传感器的性能和成本效益。
二、基于MEMS技术的传感器设计1. 加速度传感器加速度传感器是基于MEMS技术设计的最常见传感器之一。
它通过测量加速度来检测物体的运动状态。
加速度传感器通常由微型质量和变化电容器组成。
当物体加速度改变时，质量和电容也会随之改变。
这种变化可以转换成电信号输出。
加速度传感器可以广泛应用于汽车、航空航天、智能手机、电子游戏等领域。
2. 气体传感器气体传感器可用于监测气体的浓度，其设计基于微机电系统技术、纳米技术和光学传感技术等多项技术。
气体传感器通常使用化学反应，将气体与传感器内的反应物发生反应，从而检测气体的浓度。
它们可以广泛应用于环境监测、食品安全检测和医学诊断等领域。
3. 压力传感器基于MEMS技术的压力传感器是利用压力传感芯片操作，可以测量各种压力变化的精度高的传感器。
它们可以作为汽车、航空航天、医疗保健和工业控制等领域的必备组件。
压力传感器可用于测量在机械系统内的压力、温度和流量等参数。
三、基于MEMS技术的传感器应用1. 智能家居在智能家居系统中，MEMS传感器可以帮助监测温度、湿度和光线等条件，从而改善居住环境。
MEMS技术及其设计可以实现远程监控，并优化家庭系统的自动化。
MEMS气体传感器应用和发展现状
MEMS气体传感器应用和发展现状一、市场概述在日常生活中，我们感知外界靠眼睛、耳朵和鼻子，在信息化时代、物联网时代、智能化时代，我们通过传感器连接世界。
在工业生产、环境、安全、智能生活中，气体的监测是必不可少的环节，气体传感器在其中扮演了重要的角色。
随着经济的发展、技术的进步，气体传感器的应用更加广泛，逐渐向小型化、集成化、模块化、智能化方向发展。
这些年，随着MEMS（微机电系统）技术的进步，以MEMS技术为基础的气体传感器逐步被开发出来，应用到各种场合。
MEMS全称是Micro Electromechanical System，即微机电系统，是指在尺寸几毫米甚至更小的材料上构建一个独立的智能系统，满足一定的使用功能。
MEMS涉及物理学、半导体、光学、电子工程、化学、材料工程、机械工程、医学、信息工程及生物工程等多种学科和工程技术，为智能系统、消费电子、可穿戴设备、智能家居、系统生物技术的合成生物学与微流控技术等领域开拓了广阔的用途。
MEMS加速度计、MEMS麦克风、MEMS压力传感器、MEMS陀螺仪、MEMS湿度传感器等在我们日常生活中经常用到。
MEMS气体传感器是近些年兴起的一项先进技术，用于探测气体浓度的MEMS传感器。
MEMS气体传感器继承了MEMS传感器的优点：体积小，只有芯片大小，重量轻、耗能低；基于硅基加工工艺，可实现批量生产，一片 8英寸的硅片晶元上可同时切割出大约1000个MEMS芯片，可大大降低单个MEMS的生产成本；便于集成，单颗MEMS往往在封装机械传感器的同时，还会集成ASIC芯片，控制MEMS 芯片以及转换模拟量为数字量输出，同时可将多个传感器或执行器集成于一体，形成微传感器阵列、微执行器阵列。
MEMS气体传感器体积小、成本低的特点为我们的生活提供了无限的想象，随着技术的日益进步，可以实现各种各样的应用。
试想，我们的手机、家电、汽车等日常物品都内置各种传感器，可以随时感知环境，了解世界，这将是多么美妙的事情，这也将是多么巨大的一个市场。
基于MEMS技术的气体检测传感器设计与开发
基于MEMS技术的气体检测传感器设计与开发随着工业化的进程和人们生活水平的提高，对环境的污染和废气的排放问题受到越来越多的关注。
为了监测和控制空气质量，气体检测传感器逐渐成为工业化和现代化社会不可缺少的一部分。
MEMS技术(微机电系统技术)是一种集成电路和机械系统的新兴技术。
它将微小机械和电子元件组装成一体，制成微型传感器，实现了微型化、高灵敏、高精度、低功耗等特点。
因此，MEMS技术在气体检测传感器的研发中得到了广泛应用。
本文介绍了基于MEMS技术的气体检测传感器的设计和开发，包括气体检测原理、传感器结构和MEMS技术在传感器中的应用。
一、气体检测原理气体检测的原理基于气体的物理和化学特性，通过测量气体的质量、浓度、压力等参数，确定气体的种类和含量。
在气体检测中，最常用的传感方法是化学敏感分析。
传统的化学传感器使用化学吸附、化学反应和光学变化等方式来反应气体被检测物质的浓度或质量。
这种传感器具有灵敏度高、响应速度快等优点，但同时也存在灵敏物质易被污染、寿命短等缺点。
二、传感器结构基于MEMS技术的气体检测传感器，一般由气体检测部分和信号处理电路两部分组成。
气体检测部分采用微型构架和吸附材料来提高检测灵敏度。
传感材料可选用金属氧化物、半导体或复合材料，通过气体分子与吸附材料表面的物理吸附和化学反应实现对气体的敏感检测。
为了提高传感器的稳定性和灵敏度，常采用微型构架技术来优化传感材料的表面结构，有助于提高表面积和增加扩散通道，从而增加吸附材料与气体接触的机会，从而提高传感灵敏度和响应速度。
信号处理电路是将传感器输出信号转换成电信号，并通过滤波电路、放大电路、ADC模块等电路将传感信号转化为数字信号。
为了保证系统的可靠性，需要借助微加工工艺将传感器和信号处理电路组合在一个芯片上，从而大大提高系统的稳定性和可靠性。
三、MEMS技术在传感器中的应用MEMS技术在气体检测传感器中得到广泛的应用，具有高集成度、低成本、高灵敏度等优点。
基于MEMS技术的气体传感器设计与实现
基于MEMS技术的气体传感器设计与实现随着工业和人们生活水平的提高，对于环境质量和安全性的要求也越来越高。
在这样的背景下，气体传感器作为一种能够准确检测环境气体浓度并及时发出报警的传感器，已被广泛应用于化工、环保、医疗等领域。
而MEMS技术的发展，更进一步提高了气体传感器的精度和可靠性。
因此，本文将从MEMS技术的角度出发，探讨气体传感器的设计与实现。
一、MEMS技术介绍MEMS（Micro Electro Mechanical Systems）技术是一种微型机电系统技术，其主要应用于制造微型机械、光学设备、传感器等微系统。
MEMS技术具有体积小、重量轻、性能高、功耗低等优点，可与电子技术结合，形成集成的微型传感器，广泛应用于各个领域。
二、基于MEMS技术的气体传感器设计气体传感器基本由电学、光学、热学、摄氏度等传感原理构成。
其中，热学法是目前应用较多的一种方法，其原理为：气体分子碰撞后，会对感温元件的许多热导通道进行热量转移，导致温度的变化。
根据温度变化的幅度可以判断气体浓度的高低。
因此，本文将采用热学法来进行气体传感器的设计。
1.设计思路气体传感器的设计主要包括两个部分：摄氏度元件和电路。
其中，摄氏度元件是利用气体分子碰撞后对其内部温度变化的敏感性，来感知气体浓度变化的元件。
其结构通常是在一块白金或铂铑金属片上镀上一层感温层，成为摄氏度元件。
其中，金属片主要用于保护感温层，防止过热烧化。
2.设计流程（1）材料选取：摄氏度元件选用高灵敏度的PTC电阻器材料；感温层选用铂或铑金属；芯片选用硅材料。
（2）制程步骤：a. 光刻：通过在硅芯片上形成一定的图形，为后面的加工做准备。
b. 热蒸镀：在芯片表面沉积一层铂或铑金层，作为感温元件。
c. 激光切割：用激光将芯片分割成多个小块，同时也将感温元件切割出来。
d. 清洗和封装：将感温元件封装在敏感部件中，可避免外部的干扰，并能使其真正具备传感器的功能。
3.电路设计气体传感器的电路主要由功率电源、电压放大器、温度保持电路、微处理器和时钟组成。
mems气体传感器
MEMS气体传感器简介MEMS（微机电系统）气体传感器是一种基于微纳技术制备的气体传感器。
它利用微小的机械结构和敏感电子元件，可以实时、准确地检测环境中的气体浓度和成分。
MEMS气体传感器具有体积小、功耗低、灵敏度高、响应速度快的特点，因此在工业、环保、卫生、安全等领域得到广泛应用。
工作原理MEMS气体传感器的工作原理基于气敏材料的特性。
当目标气体接触到气敏材料表面时，气敏材料会发生物理或化学变化，产生电信号。
传感器通过测量这些电信号的变化，可以确定气体的浓度和成分。
一种常见的MEMS气体传感器是金属氧化物半导体（Metal Oxide Semiconductor，简称MOS）传感器。
MOS传感器工作时，气敏材料被氧化剂气体（如二氧化碳、一氧化碳等）与空气中的氧气接触，形成一个氧化层。
当目标气体分子进入氧化层，氧化层电导率发生改变，从而改变了传感器的电阻。
通过测量电阻的变化，可以检测到气体的浓度。
另一种常见的MEMS气体传感器是电化学传感器。
电化学传感器利用气敏材料与目标气体之间的电化学反应实现气体检测。
当目标气体分子与气敏材料表面发生电化学反应时，会产生可测量的电流或电位信号。
通过测量这些电信号的变化，可以确定气体的浓度。
应用领域工业安全MEMS气体传感器广泛应用于工业安全领域。
在工业环境中，有些气体具有毒性或易燃性，对人员和设备安全构成威胁。
利用MEMS气体传感器，可以实时监测空气中有害气体的浓度，及时采取相应的措施保障工作场所的安全。
环境监测MEMS气体传感器在环境监测领域也有广泛应用。
它们可以用于测量大气中的空气质量，监测环境中的有害气体浓度。
通过实时监测和分析，可以评估环境状况，并采取相应的环保措施。
室内空气质量监测在室内环境中，人们长时间接触各种气体，如甲醛、二氧化碳等。
这些气体可能对人体健康造成影响。
MEMS气体传感器可以用于室内空气质量监测，实时监测室内空气中有害气体的浓度，提醒人们采取相应的措施改善室内空气质量。
基于MEMS技术的传感器开发
基于MEMS技术的传感器开发一、引言在当今科技飞速发展的时代，传感器作为获取信息的关键器件，在众多领域发挥着至关重要的作用。
而基于 MEMS（微机电系统）技术的传感器凭借其微型化、集成化、智能化等优势，成为了传感器领域的研究热点和发展方向。
MEMS 技术的出现为传感器的开发带来了革命性的变化，使得传感器在性能、尺寸、成本等方面都有了显著的提升。
二、MEMS 技术概述MEMS 技术是一种将微机械结构与微电子技术相结合的新兴技术，它可以在微米甚至纳米尺度上制造出具有机械、电子、光学等功能的器件和系统。
MEMS 技术的核心工艺包括光刻、刻蚀、薄膜沉积、封装等，通过这些工艺可以制造出各种微型结构，如悬臂梁、薄膜、腔体等。
MEMS 技术的优点在于其能够实现大规模生产，降低成本，同时提高器件的性能和可靠性。
与传统的传感器制造技术相比，MEMS 技术具有更高的精度、更小的尺寸、更低的功耗和更好的集成性。
三、基于 MEMS 技术的传感器类型基于 MEMS 技术开发的传感器种类繁多，常见的有压力传感器、加速度传感器、陀螺仪、麦克风、温度传感器等。
压力传感器是 MEMS 传感器中应用较为广泛的一种。
它通过测量压力作用下微结构的变形来实现压力的测量。
MEMS 压力传感器具有体积小、精度高、响应快等优点，广泛应用于汽车、医疗、工业等领域。
加速度传感器可以测量物体的加速度信息，常用于智能手机、平板电脑、汽车电子等设备中，用于实现屏幕自动旋转、运动检测等功能。
陀螺仪则用于测量物体的角速度，在导航、航空航天、机器人等领域有着重要的应用。
麦克风是另一种常见的 MEMS 传感器，它具有高灵敏度、低噪声等优点，在智能手机、智能音箱等音频设备中得到了广泛应用。
温度传感器可以实现对环境温度的精确测量，在消费电子、工业控制等领域发挥着重要作用。
四、MEMS 传感器的开发流程MEMS 传感器的开发是一个复杂的过程，通常包括设计、制造、封装和测试等环节。
新型MEMS和NEMS有机气体传感器的研究
新型MEMS和NEMS有机气体传感器的研究一、本文概述随着现代社会对环境保护和空气质量监控需求的日益增长，有机气体传感器在环境监测、工业安全、医疗诊断等领域的应用越来越广泛。
新型微机电系统（MEMS）和纳机电系统（NEMS）有机气体传感器因其具有体积小、功耗低、响应速度快、灵敏度高和可大规模集成等优势，成为当前研究的热点。
本文旨在探讨新型MEMS和NEMS有机气体传感器的研究现状、发展趋势及其在实际应用中的挑战和前景。
本文将首先介绍MEMS和NEMS传感器的基本原理和分类，分析其在有机气体检测方面的独特优势。
随后，综述当前国内外在新型MEMS 和NEMS有机气体传感器研究方面的主要成果和进展，包括传感器材料、结构设计、制造工艺以及性能测试等方面的研究现状。
在此基础上，本文将进一步探讨新型MEMS和NEMS有机气体传感器在实际应用中面临的挑战，如环境适应性、长期稳定性、交叉敏感性等问题，并提出相应的解决方案和发展方向。
本文将展望新型MEMS和NEMS有机气体传感器在环境保护、工业安全、医疗诊断等领域的应用前景，以及其在未来纳米科技、物联网和等新兴领域中的潜在应用。
通过本文的研究，旨在为相关领域的研究人员和工程师提供有益的参考和启示，推动新型MEMS和NEMS有机气体传感器技术的进一步发展。
二、MEMS和NEMS气体传感器的基本原理微型电子机械系统（MEMS）和纳米电子机械系统（NEMS）气体传感器的基本工作原理主要基于传感器与被测气体之间的相互作用。
这些传感器通常包含一个或多个微型或纳米级的机械结构，如悬臂梁、膜片或谐振器，它们可以通过电学、光学或热学等手段进行读出。
当传感器暴露在待测气体环境中时，气体分子会与传感器的敏感元件发生相互作用，如吸附、解吸、化学反应等。
这些相互作用会改变敏感元件的机械性质，如质量、刚度或谐振频率等。
这些变化可以通过电学或光学手段进行检测，并转换为气体浓度或类型的信息。
基于MEMS技术的传感器发展趋势
基于MEMS技术的传感器发展趋势在当今科技飞速发展的时代，MEMS（微机电系统）技术正以其独特的魅力和强大的功能，在传感器领域掀起一场深刻的变革。
MEMS技术的出现，为传感器的设计、制造和应用带来了全新的思路和方法，使得传感器在性能、尺寸、成本和集成度等方面都取得了显著的进步。
那么，基于 MEMS 技术的传感器未来将会呈现出怎样的发展趋势呢？首先，小型化和集成化将是一个重要的发展方向。
随着电子产品的不断微型化和智能化，对传感器的尺寸和集成度提出了更高的要求。
MEMS 技术本身就具有在微小尺度上制造复杂结构的能力，通过不断优化工艺和设计，未来的 MEMS 传感器将能够在更小的空间内集成更多的功能，实现更高的性能。
例如，将多个传感器元件集成在一个芯片上，形成多功能传感器模块，不仅可以减小设备的体积和重量，还能提高系统的可靠性和稳定性。
其次，高性能和高精度是 MEMS 传感器发展的永恒追求。
在许多应用领域，如医疗、工业控制和航空航天等，对传感器的测量精度和响应速度有着极高的要求。
为了满足这些需求，研究人员正在不断探索新的材料、结构和制造工艺。
例如，采用新型的敏感材料可以提高传感器的灵敏度和稳定性；优化传感器的结构设计可以减小误差和提高线性度；利用先进的封装技术可以降低外界干扰，提高测量精度。
再者，低功耗和智能化也是未来发展的关键趋势。
随着物联网的快速发展，大量的传感器被部署在各种环境中，这些传感器往往需要长时间运行，因此低功耗成为一个至关重要的因素。
通过采用低功耗的设计理念和节能技术，MEMS 传感器的功耗将不断降低，延长电池寿命或实现无源工作。
同时，智能化也是MEMS 传感器发展的重要方向。
通过在传感器中集成智能算法和处理单元，可以实现对数据的实时处理和分析，提取有用信息，甚至进行自我诊断和自我校准，提高传感器的智能化水平和应用价值。
另外，多传感器融合技术将得到更广泛的应用。
单一类型的传感器往往存在一定的局限性，难以满足复杂应用场景的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

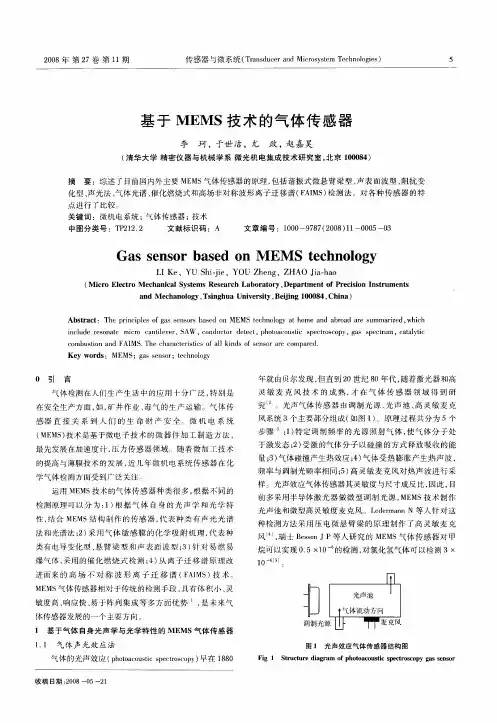

基于 MEMS 技术的气体传感器
摘要：气体检测广泛应用于人们的生产生活，特别是安全生产中。
如矿井作业、毒气的生产运输、石油化工产业等，气体传感器直接关系到人们的生命财产安全。
微机电系统(MEMS)技术是基于微电子技术的微器件加工制造方法,最先发展在加
速度计,压力传感器领域。
随着微细加工技术的进步和薄膜技术的发展，MEMS传
感器近年来在化学气体检测领域引起了广泛的关注。
关键词：MEMS技术；气体；传感器；
一、MEMS传感器发展现状
作为目前传感器领域研究的重点，MEMS传感器在世界范围内得到了迅速的
发展，各个国家的相关科研院所、高校和企业都十分重视此方面的研究。
欧美发
达国家由于较早进入这一领域的研究，使其在该领域具有很大的技术优势。
虽然
我国某些院校和科研机构也对MEMS传感器技术进行了研究且获得了一些研究成果，然而与欧美发达国家相比，国内的研究在可靠性和灵敏度方面还有一定的差距。
MEMS传感器目前已获得了大量实际应用，其应用领域主要为航空航天、消
费类电子、汽车及医疗等。
这些领域使用的MEMS传感器主要集中在压力、加速度、陀螺仪等为数不多的几类产品。
1.MEMS压力传感器。
该类传感器是最早开始研制的MEMS产品，也是MEMS技术中最成熟、最早产业化的产品。
从信号检测方式区分该类传感器主要
有压阻式和电容式2类。
MEMS压力传感器在汽车工业方面的应用主要用来测量
燃油、机油等的液压以及气囊、进气管道、轮胎等的气压；在航空航天应用领域，其主要用来测量飞船、飞行器、卫星、火箭等的腔体压力及表面压力，并提供相
关的控制补偿参数。
在生物医学应用领域，MEMS压力传感器主要用来检测被测
对象的腔体压力及内外压差，并为诊断提供可靠的数据。
2.MEMS加速度传感器，该类传感器也是较早进入商业应用的MEMS传感器
之一。
其主要类型有压阻式、谐振式、电容式和力平衡式。
MEMS加速度传感器
可用于多种领域和场合。
在消费电子产品领域，如笔记本电脑通常使用该类型传
感器检测硬盘的振动，防止硬盘过振引起存储信息失效；在汽车领域其主要用于
汽车的导航系统、安全气囊系统、ABS系统等；在医疗器械方面，可以利用该类
型传感器对身体及各方面的生命体征进行监测；同时在航空航天领域也有加速度
传感器的多方面的应用。
3.MEMS陀螺仪具有较复杂的几何结构和较高的精准度。
MEMS陀螺仪基本都是谐振式陀螺仪，目前常用的MEMS陀螺仪主要有双平衡环结构、悬臂梁结构、
音叉结构、振动环结构等。
MEMS陀螺仪主要应用于汽车的导航和航空航天器的
控制。
低精度的MEMS陀螺仪主要用于对精度要求较低的方面，如机器人方向方
位的控制系统以及汽车上的行车导航系统等；中精度MEMS陀螺仪主要用来检测
和控制飞行器的姿态和航向；高精度MEMS陀螺仪主要用于航天器的空间定位等。
二、基于气体自身光声学与光学特性的MEMS气体传感器
1.气体声光效应法。
气体的光声效应(photoacoustic spectroscopy)早在1880年
就由贝尔发现,但直到20世纪80年代,随着激光器和高灵敏麦克风技术的成熟,才
在气体传感器领域得到研究。
光声气体传感器由调制光源、光声池、高灵敏麦克
风系统3个主要部分组成。
原理过程共分为5个步骤:1)特定调制频率的光源照射
气体,使气体分子处于激发态;2)受激的气体分子以碰撞的方式释放吸收的能量;3)气体碰撞产生热效应;4)气体受热膨胀产生热声波,频率与调制光频率相同;5)高灵敏麦
克风对热声波进行采样。
光声效应气体传感器其灵敏度与尺寸成反比,因此,目前
多采用半导体激光器做微型调制光源,M EM S技术制作光声池和微型高灵敏度麦
克风。
针对这种检测方法采用压电微悬臂梁的原理制作了高灵敏麦克风,研究的M EM S气体传感器对甲烷可以实现0.5 x10-6的检测,对氯化氢气体可以检测3x10-6。
2.气体光谱法。
气体的光谱效应有吸收光谱法、荧光光谱法和拉曼光谱法。
MEMS气体光谱仪的核心元件是可调节光学滤镜,该光谱仪利用金属与硅的热膨胀
率不同实现对Bragg镜角度的变化,从而实现光谱分析。
三、基于敏感材料吸附原理的气体传感器
金属氧化物(如,ZnO,SnO,TiO 2),还有掺杂有机高分子聚合物对特定的一类气体
有溶解吸附效应,称其为气体敏感材料。
气体敏感材料吸附了气体分子以后,其材
料特性会发生物理化学变化,如,电阻率改变、热效应出现、密度改变等。
对于这
一原理的应用,也是MEMS气体传感器的一大研究方向。
1.声表面波型气体传感器。
声表面波(SAW)型气体传感器是1981年首度提出
将SAW用于气体敏感研究,并设计了敏感层吸附气体的SAW气体传感器模型。
随
着MEMS技术发展,SAW气体传感器已经得到小型化,灵敏度、选择性等性能参数
都得到提高。
其原理是SAW的相速幅值在传播过程中因敏感材料的性状(压电、
介电、导电)的变化而发生改变。
其中,叉指式换能器结构与敏感材料涂覆图形化
都是采用MEMS工艺技术实现。
将接收器的信号与发射器信号比较即可得到敏感
材料的变化信息,从而分析气体种类与体积分数变化。
对多层结构的SAW气体传
感器进行了设计,并分析了LiNbO3层的敏感特性。
采用ZnO作为超声材料用Li TaO3作为敏感层,对H2,NH3,NO 2分别实现了(0.030-1.0)x10-2,(30-1 000)x10-
6,(1~10)x10-6的检测。
2.电导型气体传感器。
电导型MEMS气体是利用电极间半导体材料,有机高分
子材料或者碳纳米管吸附气体后其导电特性发生了变化,通过检测电流或者热效应
分析环境气体状态。
研究的环境气体检测仪,采用SnO2CeO2PdOx敏感材料对
CO,NO2,CH4等多种有害气体敏感,并实现报警通风。
采用GaAs作为热敏材料,制
作了用于气体传感器的热敏元件。
3.谐振式微悬臂梁气体传感器。
谐振式微悬臂梁气体传感器的基本结构是M EMS微悬臂梁。
微悬臂梁工作于谐振状态下,悬臂梁频率可用下式表示式中fi为第i阶谐振频率;L为悬臂梁长;A为悬臂梁截面积;E为悬臂梁材料杨
氏模量;I为惯性矩;为密度;i为第i阶模态常数。
对于尺寸固定、材料性能稳定的
微悬臂梁而言,其谐振频率主要与密度,即质量相关。
微悬臂梁气体传感器是在微
悬臂梁表面通过IC光刻工艺涂覆可吸附气体分子的敏感层,常用材料为
SnO2,TiO2,ZnO,掺杂聚酰亚胺、聚异丁烯等。
敏感层通过化学物理原理可以实现
对某一类或某一种气体的吸附,吸附量同环境气体体积分数变化成线性关系。
微悬
臂梁吸附气体分子,即改变了质量,谐振频率也随之发生改变。
通过检测谐振频率
即可得知环境气体变化。
谐振式微悬臂梁气体传感器的谐振驱动形式有3种:压阻
式驱动,静电电容式驱动和压电薄膜驱动。
采用溶胶凝胶法制作了PZT压电薄膜微
谐振悬臂梁在特定敏感层下最小可以检测3.5x10-9 g氟利昂气体,灵敏度达-0.002
4x104。
设计的压阻式微悬臂梁,实现了真空下达到38 000,低真空下也有13000的
高Q值设计。
四、易燃易爆气体的催化燃烧式气体传感器
催化燃烧式气体传感器的原理源自宏观的气体传感器,主要用于甲烷,CO等易
燃易爆气体检测领域。
通过MEMS技术将催化剂制做为薄膜,对其加热。
当空气中
有易燃易爆气体存在时,气体分子在催化剂表面发生催化氧化反应,并放出热量。
经过热敏元件将温度变化转换为电信号,与参比薄膜进行比对得到气体体积分数变化,热敏元件常用热敏电阻器,常用催化剂有氧化Pd,Pt等。
MEMS工艺实现催化剂
薄膜化、微型化,并对加热电极、热敏元件进行集成,从而有效减小传感器的体积。
总之，利用气体的光声学特性的气体传感器的优势在于对气体选择性好,气体
单一性好。
而检测光线频率的拓展、光声池的微型化、麦克风的小型化与各器件
一体化设计是目前主要的研究方向。
光学特性气体传感器则对可调整光学滤镜的
要求很高,面临宏观器件与微结构相结合的难点。
参考文献：
[1]张海洋.集成化MEMS工艺设计技术的研究.2018.
[2]刘耀俊.浅谈基于MEMS技术的气体传感器.2017.
项目信息：2019-TD-ZD007 《矿山物联网关键技术与标准规范研究》天地科
技重点研发项目。
