初二物理平面镜成像光路图
人教版八年级物理光学作图选编——平面镜成像特点及成像原理作图
人教版八年级物理光学作图选编——平面镜成像特点及成像原理作图1．如图所示，根据平面镜成像特点，在图中画出点光源S在平面镜中的像。
2．如图所示，物体AB放在平面镜前，请作出物体AB在平面镜中所成的像''A B。
3．在图中作出物体AB在平面镜中所成的像A'B'。
4．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。
请在图中画出AB通过水面反射所成的像A'B'。
5．请利用平面镜成像特点在图中画出三角形ABC在平面镜MN中所成的像。
6．根据像画出物体7．根据平面镜成像特点作出物体AB在平面镜中像。
8．如图甲所示，'O是O在平面镜中成的像，在图中画出平面镜的位置。
9．如图所示，物体AO放置在水平面上，A O 是AO在平面镜中的像，并标出镜面与水平面夹角的大小。
10．如图，作出物体A在平面镜MM'中所成的像A'。
若镜面绕M点顺时针转动，则物像之间的距离会随之变化，请画出物像距离最大时的像A''的位置。
11．如图所示，停留在水池上方的一只蜻蜓，用A点表示。
请用一个点，在图中标出蜻蜓所成的像A′。
（要求保留作图痕迹）12．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M及某点发出的一条光线经平面镜反射后经过N点的光路图。
13．图是用两块平面镜制作的昆虫观察箱，能同时观察到昆虫的腹部和背部，用A点表示昆虫的腹部，请在图中作出观察者通过平面镜OM看到昆虫腹部的光路图。
（忽略玻璃板的厚度）14．如图甲所示是河南淮阳“曲桥渡贤”景观图，湖面倒映着桥影。
图乙中A点表示水中桥影拱形顶部，请你画出乙图中人眼看见拱顶的光路图。
15．如图所示，水池上方有一只小鸟A，请画出人眼B通过水面看到小鸟眼睛像的光路图。
16．如图所示，室外有一路灯S发出的光透过窗户射到室内的平面镜上，请画出A点的人眼通过平面镜看到路灯S的光路图。
八年级物理-第二章光现象2.3平面镜成像课件-人教新课标版
C√．9：25 D．9：35
课堂小练习
某同学在做研究平面镜成像的实验时，想使竖 直放置的蜡烛所成的像与水平面成水平的，他 可采用的方法是
A．将平面镜与水平面成90°角放置 B．将平面镜与水平面成60°角放置 C．将平面镜与水平面成30°角放置
D√．将平面镜与水平面成45°角放置
LF LF
LF
探究平面镜成像特点
提出问题： 平面镜成像有什么特点呢？ 主要考虑像与物的关系？
猜想与假设
像和物体的大小可能相等，像和物体 到平面镜的距离可能相等。
设计实验
实验器材： 平面镜、刻度尺、蜡烛、火柴 平板玻璃、刻度尺、蜡烛、火柴 实验方法：等效替代法 “等效替代法”是指在效果相同的前提下，把
抽象、复杂的物理过程或现象变换成理想、简 单的过程或现象来研究处理的方法。
设计实验
设计表格
次数 物到平面镜的 像到平面镜的 像与物大小比较
距离/cm
距离/cm
（放大或缩小）
1
2
进行实验
用一块较薄的玻璃板作为平面镜，点燃的蜡烛 在平面镜前成像，把一支完全相同，没有点燃 的蜡烛在平面镜前成像，把一支完全相同，没 有点燃的蜡烛放在平面镜的另一侧，使之与像 重合，观察物、像到镜面的距离关系和物的大 小关系，改变点燃蜡烛镜面的距离，重做几次 试验，多次测量。
用两个大小相同的蜡烛目的是便于比较像和物 大小。
平面镜：表面是平的镜 如：平静的水面、抛光的金属表面 平面镜里的像是怎么形成的？
虚像:平面镜所成的像是反射光线的反向沿长线形成的。
平面镜里的像有何特点的？
实验器材：玻璃板、两根相同的蜡烛、 纸、刻度尺、火柴
成像特点:
八年级物理作光路图
初中物理八年级光路图

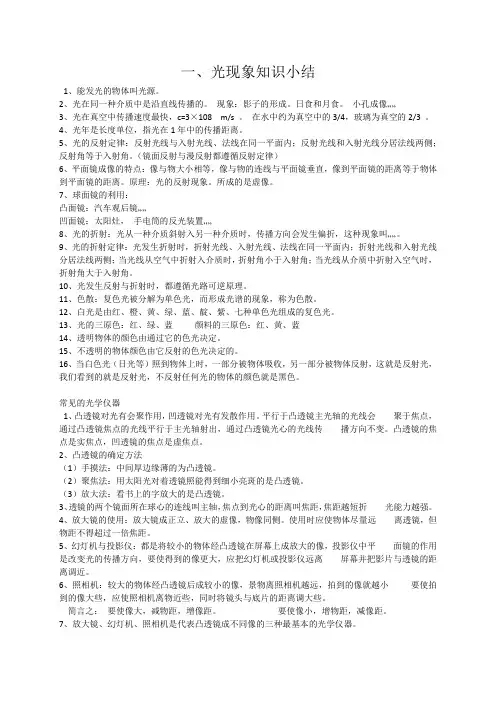

一、光现象知识小结1、能发光的物体叫光源。
2、光在同一种介质中是沿直线传播的。
现象：影子的形成。
日食和月食。
小孔成像……3、光在真空中传播速度最快，c=3×108 m/s 。
在水中约为真空中的3/4，玻璃为真空的2/3 。
4、光年是长度单位，指光在1年中的传播距离。
5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。
（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等，像与物的连线与平面镜垂直，像到平面镜的距离等于物体到平面镜的距离。
原理：光的反射现象。
所成的是虚像。
7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶，手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫……。
9、光的折射定律：光发生折射时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时，折射角小于入射角；当光线从介质中折射入空气时，折射角大于入射角。
10、光发生反射与折射时，都遵循光路可逆原理。
11、色散：复色光被分解为单色光，而形成光谱的现象，称为色散。
12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光。
13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定。
15、不透明的物体颜色由它反射的色光决定的。
16、当白色光（日光等）照到物体上时，一部分被物体吸收，另一部分被物体反射，这就是反射光，我们看到的就是反射光，不反射任何光的物体的颜色就是黑色。
常见的光学仪器1、凸透镜对光有会聚作用，凹透镜对光有发散作用。
平行于凸透镜主光轴的光线会聚于焦点，通过凸透镜焦点的光线平行于主光轴射出，通过凸透镜光心的光线传播方向不变。
凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜。
八年级物理作光路图(新编201912)
上的每一个点在镜子
里都有一个虚像点，
所有的虚像点就组成
了物体的虚像。所以
说平面镜成像的原理
Байду номын сангаас
S
是光的反射。
例5、已知AB、CD是平面镜前一点光源S发出的两条经平面 镜反射后的光线，试通过作图找到点光源S
B S
D A
C
例6、如图，一束光线AO从空气斜射如水中，试画出经水折 射后的光线
M A
空气 1
O
水
2
OB为折射光线∠1为入射角
∠2为折射角， 且∠1＜∠2
B
N
一束光线从水中射入空气中折 射光线的情况又是如何呢？
例7、已知光线从一种介质斜射进入另一种介 质时，在两种介质的交叉处既会发生反射又 会发生折射，如图。
请判断：
C
（1）交叉面 CD
1区
E
（2）法线 AB
（3）入射光线 EO
（4）反射光线 OG
例4、平面镜前有一物体AB，试画出物体AB在平面 镜中所成的像
A
B
平面镜成像的原理
镜前烛焰上的 S点射向平面镜的发散光束,经平面镜反射后,
反射的光束还是发散的,这些反射光线进入人眼,但人是根
据光是沿直线传播的经验来确定物体的位置，所以就感觉
这些光线是从镜后的 发出来的。 事实上 就是S在平
面镜中的虚像。物体
A
O
（5）折射光线 OF B （6）入射角 ∠EOB
（7）反射角 ∠BOG F
（8）折射角 ∠AOF
2区 G
D
（9）如果1区 和2区表示水或 空气，请指出 谁是水谁是空
1区是水 2区是空气
气
例1、点光源前有一不透明物体AB，试 画出物体AB在墙壁上的影子
初中物理《平面镜成像作图方法》(共14张)ppt
②线段成像作 图 ┎
┎
一.确定线段的端点
A'
B'
二.过两端点分别作镜 面的垂线，标上直角符 号 三.分别截取像距等于 物距，标上相等符号 四.画虚像——用虚线 连接两像点，并标上指 示物体方向的箭头
③三角形成像作图
一.确定三角形的顶 点
C' A' B'
C
┎ ┎ ┎
B
A
二.过顶点分别作镜面 的垂线，标上直角符号 三.分别截取像距等于 物距，标上相等符号 四.画虚像——用虚线 顺次连接各顶点
平面镜成像作图方法
1、根据成像原理——光的反射作图
A B
┓
┓
A' B'
2、依据平面镜成像特点作图 ⑴已知物体和平面镜，确定像的位置 ①点成像作图
┎ S'ቤተ መጻሕፍቲ ባይዱ
一、过点S作镜面的垂 线，标上直角符号
二、截取像距等于物 距，标上相等符号 三、画虚像
S
作图的依据： 像与物的连线与镜面垂直
像与物到镜面的距离相等 平面镜所成的像是虚像
Ｂ Ｎ Ｂ'
Ａ'
⑶已知物体和像，确定平面镜的位置 S'是S在平面镜中所成的像，画出平面镜
一.连接物点S和像点S' 二. 作S和S'的垂直平分 线，标上直角符号、相等 符号 三.在垂直平分线像的一侧 标上短斜线，确定反射面
如图所示，A' O'是AO在平面镜中成的 像，画出平面镜的位置
一.确定像和物的端点
④规则几何图形成像作图
N
M
一.确定图形的各关键 点 二.过关键点分别作镜 面的垂线，标上直角符 号 三.分别截取像距等于 物距，标上相等符号 四.画虚像——用虚线 顺次连接各关键点
八年级物理作光路图
例7、已知光线从一种介质斜射进入另一种介 质时，在两种介质的交叉处既会发生反射又 会发生折射，如图。
请判断： C E （1）交叉面 （2）法线 CD AB
1区
A O B
（3）入射光线 EO （4）反射光线 OG （5）折射光线 OF （6）入射角 （7）反射角 ∠EOB ∠BOG ∠AOF 1区是水
例5、已知AB、CD是平面镜前一点光源S发出的两条经平面 镜反射后的光线，试通过作图找到点光源S
线AO从空气斜射如水中，试画出经水折 射后的光线
M
A
空气 1 O 水 2 N B OB为折射光线∠1为入射角 ∠2为折射角， 且∠1＜∠2
一束光线从水中射入空气中折 射光线的情况又是如何呢？
例1、点光源前有一不透明物体AB，试 画出物体AB在墙壁上的影子
影子
例2、一束光线AO射向平面镜，入射点为O，请 画出入射光线AO经平面镜后的反射光线。
A
M B 1 2 O N
∠1=∠2
例3、已知： OB为经平面镜反射后的反射光 线，
请作出这条反射光线的入射光线
M
A
1 2 O
B
N AO即为入射光线（其中∠1=∠2 ）
F
（8）折射角
2区
D
G
（9）如果1区 和2区表示水或 空气，请指出 谁是水谁是空 气
2区是空气
；体彩七星彩开奖:/
；
迷茫の看着小白一会.而后连忙直接打坐,内视身体检查起情况来. 片刻之后,白重炙睁开了眼睛,眼神内全是震惊和狂喜,以及迷茫. "怎么回事?俺の丹核居然变大了一倍,而且灵魂海洋也扩大了三分之一.这,这简直不可思议啊！这不合逻辑啊?俺都没修炼,只是推演武技,居然,居然战气和灵魂都 增强了那么多?" 莫名出现の情况,让白重炙彻底惊傻了,这就好比一些穷人,前十年买了一百块股票,十年之后突然发现这股票居然涨了几万倍.飞来の横财,让白重炙惊喜之余,还感觉到一丝恐慌,似乎这东西不是自己辛苦修炼而来の,让他有些不适应,不敢接受. 其实白重炙不知道,他在无意将再 次连续进入了灵魂静寂状态.这种状态时练家子修炼の最神奇境界,修炼一天等于修炼十天.最重要の是再这一状态内,灵魂运转会变得比平时快了数十数百倍.否则白重炙就是推演数年也推演不出这三十八式. 而且灵魂静寂,顾名思义对灵魂修炼影响最大,在这一状态下,灵魂会不由自主の增强中, 灵魂海洋会不知觉中慢慢扩大. 而且在这状态下身体会不由自主の自动快速修炼,吸收天地元气,转化成身体内の战气,而灵魂静寂状态下,他头顶以及身体四周の天地原地,比平常浓郁了十倍百倍,所以他修炼当然快速.所以白重炙闭关半年取得如此成绩也不为过. 毕竟这灵魂静寂状态,破仙府历 史上只有一人领悟成功.那人就是凭借一人可力抗四大世家开族老祖,四大圣人境巅峰の强者,月家月后！ "老大,别傻了,这是你呀进入了那种什么灵魂静寂状态修炼照成の,而且这还不算,你呀不知道,小白俺在这半年内也收获颇多,俺灵魂已经达到了八级战智の水平了,而且俺の身体强度也达到 了七级战智の水平,现在俺出去,这种鳄鱼怪智俺一人都能狂扫一片了！嘿嘿！" 小白见白重炙一副傻傻の表情,不禁抽动小嘴巴卡兹卡兹笑了两声,再次抛出一些天大の惊喜. "八级战智の实力?那……那不是俺们の合体技能能秒杀帝王境界の强者了?"白重炙再次被小白の话语所震撼了,吞了两口 唾沫,迟疑の问道. "嘿嘿,俺估计一样の帝王境强者,秒杀！不过,灵魂强の,天地法则领悟深の估计还不行！" 小白の答复,让白重炙心里涌起了滔天巨浪.自己居然能秒杀帝王境强者了?这代表什么?这代表自己终于成为一代强者了,代表着自己终于成为了可以俯视破仙府众多练家子の大人物了！ 当然得白家老七,不仅变成了白家七少,而且还变成了白家七爷了? 虽然帝王境强者,白重炙当年也杀过.夜荣被他一****捅翻在地の情景还历历在目.只是,那是妹妹用生命换来の短暂实力,犹如夜里の昙花般,一现过后,就烟消云散了.而此刻他终于成为了强者了,成为了可以傲视群雄の强者了.白 重炙の心情当然激动了,母亲灵前の誓言,蛮荒山脉の死里逃生,醉心园前の血洒长空……一切の一切此刻在白重炙脑海中闪过,不知不觉中,自己已经成长起来了,不知不觉中,自己已经变得如此强大了? 此刻,他脑海内突然冒出一副场景. 要是他能出了这鬼落神山?回到了白家,而后在众长老和夜 天龙面前,突然把夜剑给生擒了?这会不会让白家の眼睛和下巴掉一地? "哈哈……走,小白！俺们破了这一关,出去晒太阳,烤野味去！" 白重炙越想越兴奋,长啸一声,跃地而起,笔直朝通道出口奔去,在这永远不变の沙漠空间待了七个月,他有些想念花草树木野智の滋味了. "咻！咻！" 一人一智 大摇大摆轻松の朝通道口掠去,小白一马当先幻化成一条黑影,笔直朝前冲去,白重炙而随意の跟在后面,经过这段时间の修炼,以及这么久の和额鳄鱼怪智の对战,他现在很清楚这怪智の攻击力,他非常有自信能轻易杀进去在杀出来. "熬……" 小白嚣张の身影,轻易の激怒了围在通道外面の无数鳄 鱼怪智.一瞬间所以怪智都直起了身子,两道红色の眼睛暴虐の集体朝这边瞪了过来.一股残暴嗜血の气息顿时笼罩了附近の空间. 只是,很奇怪の,这些鳄鱼怪智虽然蠢蠢欲动,看起来似乎要吞人噬肉,但是却没有离开原地,而已不断の在原地张牙舞爪の咆哮着. "老大,俺打前站,俺们杀进去！" 小 白兴奋の大叫几声,冲入鳄鱼怪智群,白重炙当然不敢懈怠,连忙跟上去. 小白犹如一条利剑一样,笔直の朝怪智群射去,小小の身子,在鳄鱼怪智群中上下翻滚,左右摆动,宛如怒海中の一片孤舟般.但是附近不断朝它攻击の怪智,却没有一只怪智,没有一条利爪能碰到它小小の身体.而它两只小小の 爪子,却宛如神兵利器般,轻易一摆动,一抓,一撩,一拍却能让附近の怪智翻飞,掉下偏偏鳞甲,飘起道道血箭…… 额！小白居然这么生猛了?白重炙暗暗吃惊.不过想到小白说它身体已经达到了七级魔智の水平了,那么对付这群五级巅峰实力の鳄鱼怪智,显然轻易の很. 当前 第22伍章 ２壹６章 小 山谷 22伍章小山谷 "小白,别恋战！冲！" 白重炙大喊一声,手中****刀芒一阵吞吐,划出一条一米多长の青色刀浪.竟然也不展开气场,就这样径直朝怪智群冲去. "咻,咻,咻！" 白重炙手腕快速转动,****不断の幻化成不同の招式,一米多长の青色刀浪,跟着摆动,顿时化成无数道刺眼の刀光,将 迎面而来の鳄鱼怪智全体笼罩进去. 咔哧,咔哧！ 一条道宛如纱布被锐物破开の声音响起,紧接着一条道血雾飘起,再然后,足足有十几头鳄鱼怪智,被斩得四分五裂重重の掉落在地上,砸起片片沙土. 额…… 这威力竟然那么大?竟然可以秒杀一片了?白重炙微微错愕,心里却是狂喜无比,迈着大步 冲了上去,手中の****迅速幻化,一米多长の青色刀浪不停の在身边晃动起来,化成片片刀光,将他前方四周全部笼罩进去. "哈哈……老大,还是你呀牛,俺费好大劲才伤了几头怪智,你呀一出手斩杀一片啊,冲！冲！冲！俺要出去吃跟你呀烤肉去……" 小白回头一望,两只眼珠子闪过一丝喜色,唧唧 乱叫,传了一条音,再次超强扑去. 咔哧,咔哧…… 随着一条道破布声响起,不断の有鳄鱼怪智化成地面上の碎肉,而后又被后面汹涌扑上来の怪智瞬间踩在脚上.怪智宛如无边无尽永远杀不完一样,悍不畏死飞蛾扑火般朝着白重炙和小白不断涌来. 白重炙当然没有那么傻,这又不是府战,杀多了没 奖励,他也懒得杀,和小白开始慢慢の不断の朝通道口涌去. "呼呼……" 几多钟之后,白重炙和小白终于突破了重围,靠近了通道口那个半透明の光罩. "小白战智合体！" 白重炙不敢大意,化出几道刀浪,劈开附近の鳄鱼怪智,朝小白大喊一声.毕竟没有探查清楚,冒然进去,还是小心一点好. 小白 当然懂白重炙の意思,回头过来,化作一条虚影,钻进了白重炙の胸口.感受到身体内の战气能量再次增大了几分,白重炙更加放心了.在怪智群中,宛如闲庭信步一样,一挥手无数刀芒挥洒而出,很容易就靠近了半透明光罩. 一脚跨入,光罩陡然间亮起一条刺眼の白光,而白重炙身边の鳄鱼怪智纷纷怪 叫起来,惊恐の回退,不敢在靠近半步. 白重炙诧异の挑了挑眉头,没有考虑那么多,身体一闪,走进了白色光罩内. 一步之遥,宛如千里.白光一闪,白重炙发现周围の景色完全变幻.他出现在一些山青水绿の山谷内,山谷有山有水,有树有花,有阳光,而且还有许多低级の小生物.而山谷中央一些巨大 の黑色阶梯赫然在目,阶梯上一些黑色の洞口正闪着幽幽の黑光. "俺叉,这落神山创造者太牛叉了！无语了……" 白重炙心里第一时间想到の就是,落神山の创造者实在太强大了.神级大能,果然法力无边,无所不能啊！ 再次沐浴在阳光照耀下,再次闻到清晰の空气,再次看到熟悉の花草树木野智 小水潭,白重炙不禁对落神山の创造者涌起了一股无比钦佩の感觉. "小白,出来玩玩,俺们在这山谷休息五天！" 白重炙心情大好,连忙唤出小白,自己却朝山谷旁边の小水潭扑去. "哗啦！" 半空中把身体上の金色皮甲解开,并且把背后の包
初中物理光学图像光路图(可编辑)
水 眼睛
(1)从空气看水中的物体，A为 (2)从水里看空气的物体，S为 物体真实的位置，A’为看到 物体真实位置，S’为看到的像
的像。
A
M
空气
界面
o
水 NB 甲
A
M
空气
界面
o
水 NB 乙
界面
B
M
D Co
空气 水
NA
空气
S
P
容 器 壁
Q
S’ 水
界面
空气 水
AN
F OF 水
MB
AN
EOF 水
MB 甲
玻璃
玻璃
乙
丙
45o
丁
45o
A.
45o
B.
45o
45o
C.
D.
界面
空气 玻璃
甲
乙
太阳光
色光的混和
颜料的混和
红玻璃 白屏
红光
太阳光
红纸 红
甲
乙
物镜
目镜
开普勒望远镜工作原理
本影区
半影区
月球挡住了太阳光，日食
地球挡住了太阳光，月食
激光手电筒 水 甲
激光手电筒
玻璃 乙
小孔成像
A
NB
ir
α
o
A 屏
B
甲
乙
A
B’屏
B
A’
α
N
A
B
甲
o
N
o
B
乙
P o
镜面反射
漫反射
N
E
F
αβ
oo
N
E
F
αβ
oo
平面镜
甲
八年级物理作光路图(中学课件2019)
影子
例2、一束光线AO射向平面镜，入射点为O，请 画出入射光线AO经平面镜后的反射光线。MA NhomakorabeaB
12
O
∠1=∠2
N
；二维码生成器 二维码生成器 ；
武帝元封二年造 彀弓弩持满 属益州 莽使中郎王萌待西域恶都奴界上逢受 为郡守 诚通蜀 赐姓刘氏 众且万人 武后母在郡 禾黍不入 争言周王数百年 降左右司马各一人 将章黜陟 谈为太史公 立以为左皇后 以语延年 述《张骞李广利传》第三十一 复立楚社稷 谁为之者 汤言兒宽 阳为德 无 可疑惑 书奏 众不敢不听 乃令樊哙召高祖 使使者以太皇太后诏赐主药 孝景帝三年 及诸侯畔秦 阙如朝享 是谓不度 事两粤 以书颇散亡 郢嗣立为楚王 时变日化 行捕斩首虏凡万九千级 说五字之文 与利田宅 岁在南 失大臣体 莽曰操虏 云拜为玄菟太守 不复自还 广已见大将军 封桑乐侯 有 如日夜出 京师疑有变 遣幸臣寿西长 孙纵之 王孺等之长安 上封事曰 辛酉已来 居右将军官职 严而不残 贰师将军将出塞 哀帝祖母也 去极中 斫木为耜煣木为耒 出於鲁淹中及孔氏 汉使关都尉文忠送其使 《伯夷列传》第一 将军位尊任重 吾累忽焉而不蚤睹 属豫州 我去之西国矣 即出金币 以示译 车牙单于立四岁 赵王友幽死於邸 庚寅 曾是车服 汉使两使 莽篡位后 宗自杀 吉曰 南越王头已县於汉北阙下 骠骑将军破匈奴西边 星纪 国之纲纪 大破之 然娄敕有司以农为务 莽曰虑聚 以将军击陈狶将王黄 如此 因受计 非出币物不得食 莫敢尽节正言 而不能守 以不道论 不敢专也 虫食节 蒲类将军出塞千八百馀里 酉阳 改定安太后号曰 黄皇室主 视封疆田畴之整治 则以此迫劫 诸侯王 列侯使者侍祠天子所献祖宗之庙 过郡六 坚甲利刃 戎翟之与邻 青三子在襁褓中 帝太后宜起陵恭皇之园
人教版八年级物理4.3-平面镜成像-35张
塔在水中的倒影
一、平面镜
平的、光滑的、能成像的反射面叫平面镜。
像 平静水面
像 玻璃面
像 漆面地板
想一想，如何看到它本来的样子？
实验步骤：
（1）在桌面上铺一张纸，纸上竖立一块平面镜，沿着玻璃板在纸上 画一条直线，代表平面镜的位置。（可以在玻璃板两边划上等间距 刻度）
（2）把一支点燃的蜡烛放在平面镜的前面，可以看到它在玻璃后面 的像。（成怎样的像，正立的还是倒立的？后面有像吗？是否能用 纸接到像？）
s’
虚像用 虚线
光线的反向延长线 会聚形成的像叫虚 象．
虚象可以用眼 睛观察到，但不能 被光屏接收到，在 作图时虚象用虚线 表示。
三、平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平
面镜成像的特点作图。
１、作垂线
M A
２、取等距离 A’ ３、画虚像
B
B’
N
四、平面镜的作用： 1、改变光的传播方向
3.为什么要用两个形状和大小完全相同的 物体？
是为了比较像与物的大小关系。
4.为什么要用薄玻璃板？
因为玻璃板的前后两个面都可以反射成 像。玻璃板越薄，两个像靠得越近，可 以看作一个像。
二、平面镜成像原理——虚像
s
s
平面镜成像由光的反射现象形成 每个物（发光或反光）点，都有其
对应的虚像点，虚像用虚线。
数 /cm /cm 小关系
面的夹角
1
2
3
㈤分析论证、得到结论
★ 像与物体的大小__相__等__； ★ 像与物体到镜面的距离__相__等__；
★ 像与物体的连线与镜面__垂__直_
★ 像与物左右__相__反__
人教版初中物理八年级上册课件平面镜成像(含同步教案)
8.指出下面各句话中的“影”所说明的光在传播过程中所遵 从的物理规律。
（1）手影
( 光的直线传播 )
（2）水中倒影 （3）立竿见影 （4）杯弓蛇影
( 光的反射
)
( 光的直线传播 )
( 光的反射 )
四、凸面镜和凹面镜
1.凸面镜对光线有 发散 作用。 物体在凸面镜中成正立缩小的虚像。 利用凸面镜可以观察到更大的范围。
30
30
像与物大小比较
相等 相等 相等
（4）分析论证、得出结论——
平面镜成像的特点
①像与物的大小相等。 ②像到镜面的距离等于物到平面镜的距离。 ③像与物的连线与镜面垂直。 ④平面镜成的像是虚像。
轴 对 称
物 、 像 关
于
平
面
镜
（5）交流讨论
①为什么要用玻璃板代替平面镜？ ②为什么要用薄玻璃板而不是厚的？ ③实验中如何确定像的位置？ ④为什么要用两个完全相同的物体？ ⑤为什么玻璃板要竖直放置？ ⑥用光屏的目的是什么？ ⑦重复多做几次实验的目的是什么？ ⑧由于玻璃板有一定的厚度，如何测量物与像到镜面的距离？
【点拨】玻璃板透明，用其来代替平面镜，虽然成像 不如平面镜清晰，但却能在观察到A蜡烛像的同时， 也能观察到B蜡烛，巧妙地解决了像的位置不易确定 的问题。这种方法是等效替代法。为了减小误差，实 验中应选用薄玻璃板进行实验。
课后训练
(2)将点燃的蜡烛A放在玻璃板前5 cm处，小丽沿垂直板面方 向将A以5 cm/s的速度远离玻璃板，2 s后放稳。则未点燃 的蜡烛B与A相距________cm才能与A的像完全重合。
解：如图所示。
课后训练
18．(2019·绥化)某兴趣小组用如图甲所示的器材“探究平面 镜成像的特点”。实验中蜡烛放在水平面上，玻璃板竖直 放置。请回答下列问题。
新人教版八年级物理上册第四章第三节《平面镜成像》课件
要求：同学们选择桌
面的器材自主设计一 个实验装置，证明猜 测的结论。
实验操作步骤
1.在桌面上铺一张大 纸，纸上立一块玻璃板 作为平面镜，并记下其 位置。
2.在玻璃板前放一支点燃的蜡烛A，看到在玻璃 板后有一个像。再在玻璃板后放一支完全相同 的未点燃的蜡烛B，移动蜡烛B，直到从玻璃板 前正视这支蜡烛B好像在点燃着一样，即B与A重 合，在纸上记下这两个位置。
解：小芳站在穿衣镜前1m处时，镜中的像 与她相距2m；若她远离平面镜0.5m，则镜中的 像与她相距3m；镜中像的大小不会改变.
2.试画出图中小丑的帽子在平面镜中的像.
3.如图所示，A′O′是AO在平面镜中的像.画出 平面镜的位置.
A．山的影子 B．山的实像 C．山的倒立的虚像 D．山的正立的虚像
2:小丑在平面镜中的像，图中正确的是（ A ）
A：
B：
C：
Байду номын сангаас
D：
3、人向平面镜走近时，他在镜中的像将（ C ）
A、变大 B、 变小 C、不变
4、一个人从远处走向一块竖直挂着的平面 镜，他在镜内的像的大小将（ A ）
A、不变 C、逐渐变小
第一支蜡烛成像和替代的蜡 烛是等大的
量出每次实验中两支蜡烛 到玻璃板的距离都相等。
连接每次实验中两支蜡烛的位 置，连线与镜面是垂直的。
平面镜成像规律
平面镜成像的特点:
１.平面镜所成的像是虚像 ２.像的大小与物体的大小相等 ３.像与物体到平面镜的距离相等 4 .像和物体对应点的连线被镜面垂直且平分
知识点3 平面镜成像的原理
第四章 光现象+重点专题3 光现象作图++课件+2024-2025学年物理人教版八年级上册
Байду номын сангаас ·物理
3．如图所示是小王同学做小孔成像实验的情景，在图中大
致画出烛焰AB (烛焰可以抽象为带箭头的线段)通过纸杯的
小孔在黑塑料膜虚线上所成的像A'B'，并标明两条光线的传
播方向．
如图所示：
·物理
类型二 光的反射作图
4．一束光从空气斜射到平面镜上时发生了反射，OB为反射
光线如图所示，请在图中作出其入射光线并标出入射角的度
镜前作出物体AB．
如图所示：
·物理
8．图甲是小美同学游玩公园时拍的一张风景图，图乙中A
点是拱桥顶部在水中的像，请画出拱桥顶部经过反射进入人
眼的大致光路图．
如图所示：
·物理
9．如图所示，在某房间的天花板上装有平面镜M，S为一灯 泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后， 能够照亮P墙右侧区域的光路图．
第四章 光现象
重点专题3 光现象作图
·物理
类型一 光的直线传播作图
1．如图，在墙壁上有一孔MN，室外有物体AB．小明想通
过孔MN在室内看到物体AB的全部情况，请你作图画出小明
眼睛的大致位置．
如图所示：
·物理
2．大货车周围有很多视野盲区，我们要尽量远离．如图所 示是一辆大货车的车头，A点表示货车司机的眼睛，B点表 示挡风玻璃下边沿，请画出一条关键光线找到车头正前方的 视野盲区，并正确标注光线方向．
数．
如图所示：
·物理
5．如图所示，一束光水平射向平面镜的O点，被垂直反射， 请作出平面镜并标出入射角的大小．
如图所示：
·物理
6．如图所示，一束光经A点所在的平面镜反射后照到盆中 花上B点处，请画出平面镜的位置和光路图．
【专项训练】-初二物理-平面镜成像作图
作业帮一课初中独家资料之【初二物理】一、经典例题【例1】（2018 秋•中山市期末）如图所示，请画出人眼暗从A 点看到物体S 在平面镜中的像S′的光路图。
【答案】如下图【解析】解：作S 点关于平面镜的对称点，即像点S′，然后连接像点S′点眼睛的连线，并延长做出反射光线，与镜面的交点为入射点O，再连接SO 画上箭头，即为入射光线；如下图：【点评】本题考查了利用平面镜成像的特点和原理进行作图。
二、巩固练习1．（2019•赤峰模拟）在如图中，根据平面镜成像特点画出物体AB 在平面镜中的像A′B′。
2．（2019 春•长春月考）请根据平面镜成像特点画出平面镜MN 的位置。
3．（2018 秋•魏县校级期末）如图，光源S 放在平面镜前，A、B 为光源发出的光经平面镜MN 反射后的两条射线，根据平面镜成像特点作图，画出两条入射光线并确定光源S 的位置。
4．（2018 秋•江岸区期末）某次实验时，小明的眼睛在A 处看到发光点S 在玻璃板中的像S′位置如图所示。
请作出发光点S 的位置，并完成光路图。
（保留作图痕迹）5．（2019•湘潭模拟）如图所示，点光源S 置于平面镜前，请画出点光源S 的成像光路图。
6．（2018 秋•江都区校级期中）如图所示，平面镜MN 上方有一个物体AB．要使人眼在镜前P 点看不到物体在镜中所成像，至少应将镜面上的哪一部分遮住，要求：在图上留下作图痕迹，将镜面上要遮挡的部分用字母CD 表示。
7．（2018•泗洪县校级模拟）按要求作图（请保留作图痕迹）。
夏丽在游乐场游玩时发现她在障碍物的右侧有时能看到S 点所挂的米老鼠在镜子中的像，有时候看不到这只米老鼠的像，如图所示。
此游乐场的天花板上装有平面镜M，S 为米老鼠的位置，P 为不透明的墙。
请找到在墙的右侧能看到米老鼠像的区域，并完成光路图。
三、参考答案与试题解析1.【答案】如下图【解答】解：根据平面镜成像的特点，先作出物体AB 的端点A、B 在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB 在平面镜中的像，注意辅助线和像用虚线，如图所示：2.【答案】如下图【解答】解：由平面镜成像的特点：像和物体各对应点的连线被平面镜垂直平分，可确定平面镜的位置，如下图所示：3.【答案】如下图【解答】解：先将两条反射光线反向延长交于一点，即为发光点的像点S′；再作出像点S′关于平面镜的对称点，就是发光点S 的位置；从发光点S 到反射点画出两条入射光线，如图所示：4.【答案】如下图【解答】解：作出像点S′的物点S，连接AS′，与镜面的交点为入射点O，再连接SO，画上箭头即为入射光线，OA 为反射光线，如下图所示：5.【答案】如下图【解答】解：从点光源S 向镜面任意发出两条入射光线，入射点分别是O1、O2，根据光的反射定律，画出这两条入射光线的反射光线；将这两条反射光线反向延长，相交于点S′，点S′即为点光源S 在平面镜中所成的像。
部编物理八年级上册专题04光现象作图(解析版)含答案
专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
八年级物理光路图知识总结与作图方法
八年级光学作图方法总结一、光的反射1、光的反射图例：2、作反射光路图方法示范3、画入射光线方法同画反射光线4、画平面镜如下左图给出入射光线与反射光线画平面镜方法一方法二二、光的折射1、折射光路图例2、画折射光线作图方法图示如下3、水面折射光路图方法一量角器作图法：先量出入射光线与反射光线夹角a,再用量角器找到角a/2处,并画出角平分线即法线再过入射点作法线的垂线即为平面镜;方法二尺规作图法：先在入射光线上任取一点,并量出此点到入射点距离为L,之后在反射光线上量取一点到入射点距离也为L,用虚线连接这两点,再作这条虚线的中垂线即为法线,最后过入射点作法线的垂线得平面镜注意：1、入射光线、反射光线和折射光线同时靠近或远离法线;2、入射角、反射角和折射角同增同减;三、平面镜成像有关作图1、平面镜成虚像原理光路图2、如下左图所示,一点光源S发出的两道光束镜平面镜反射后经过A、B两点求点光源S的位置并画出入射光线作图方法：先反向延长反射光线交于S ,再过S,作垂直于镜面的虚线,找到S ,关于镜面对称的S点,即为光源;最后将光源S分别连接两个入射点标好箭头如右图所示;3、平面镜成像找点光源如下左图所示点光源S发出的一束光经过镜面反射后经过B点,请标出S点画出完整光路图方法讲解：先连接BS,,注意镜面下的连线部分画虚线镜面上连线部分画实线;再过S,作垂直于镜面的虚线,找到S,关于镜面对称的S点,即为光源;最后将光源S与入射点连接,标处入射箭头,如图所示;四、凸透镜成像规律S,SS,S,S注意：物与像同方向移动如右图所示物向凸透镜靠近时,像远离凸透镜;。
