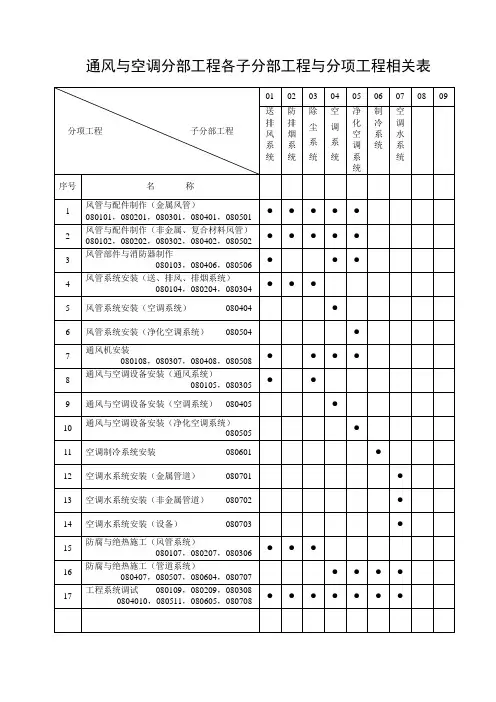

通风与空调设备安装工程见证点检查表
编号：JXH-8-8 版本：2012

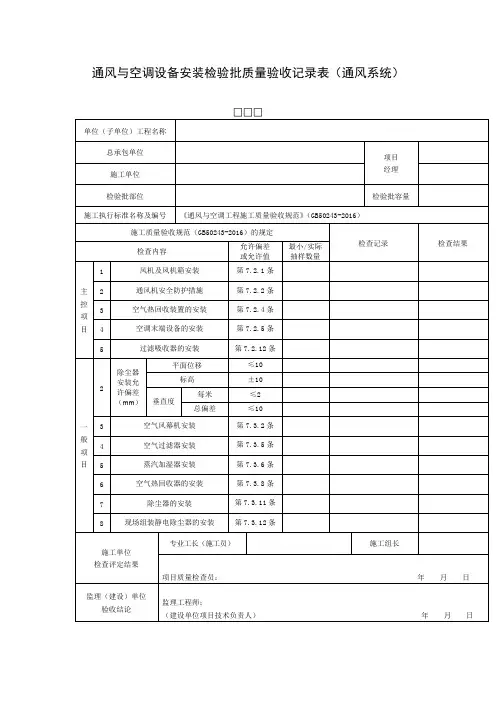

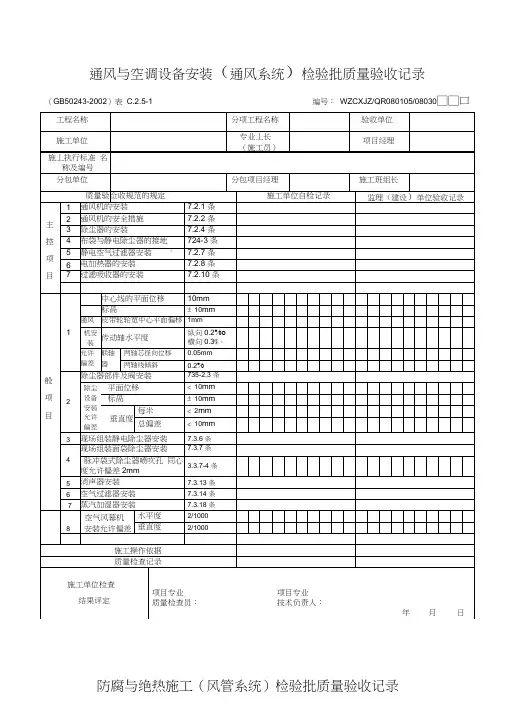

通风与空调设备安装工程见证点检查表
填写说明：
1、适用于长时间、需要多次检查的事项
2、采用打“√”的方式对检查内容逐项检查，发现的问题请在检查记录中注明。
通风空调工程施工方案完整版本
目录 第一章工程概况 (2) 第二章工程特点 (2) 第1节综合性强、配合协调要求高 (2) 第2节质量要求高、工期要求严格 (2) 第三章工程难点 (2) 第四章工程重点 (3) 第五章工程主要内容 (3) 第六章施工部署 (3) 第七章施工流程 (4) 第八章主要施工方法及技术措施 (5) 第1节风管制作 (5) 第2节管的组合与安装 (5) 第3节系统的消声器等部件应进行保温 (6) 第4节风管部件的安装 (6) 第5节空调系统的设备安装 (6) 第6节风管检漏 (8) 第7节空调水系统安装 (8) 第8节防腐 (10)
工程概况 本工程的通风空调系统包括空调、通风、机械防烟、机械排风系统；本建筑物的空调面积为12450m2，采用校区供冷系统作为冷源，在首层室内设置单体建筑冷水管驳接口与校区管网连接，空调冷水系统设两供水立管，采用异程分流的形式供水，各层管道也用异层式。冷冻管道用无缝钢管、冷凝管道用涂塑镀锌钢管。空调方式：大空间用全空气低速空调系统，末端设备用空调吊柜或立式空调风柜，小空间房间用风机盘管加新风空调形式，数控网络中心、IP 电话机房用机房精密空调；空调风管：用复合玻璃棉风管，可以减低噪声；通风设备：卫生间、机房用豪华百叶排气扇、天花百叶换气扇，办公区用热回收式换气机；保温材料：空调水管用闭孔发泡保温管套；消防设施：防烟楼梯在屋面设正压送风机，八层演播室、录音室设排烟风机；空调自控：空调风柜采用电动积分比例调节阀及温控器、风机盘管采用电动二通阀及温控器。 工程特点 第一节综合性强、配合协调要求高 风、水、电、消防、弱电各系统安装工程基本上同时进行，各专业之间交叉作业，工作面重叠，且估计不可避免的设计变更修改，对各专业、各系统协调工作要求相当高，协调工作量十分大，各方须互相配合协作，方可确保工程顺利实施。 第一节质量要求高、工期要求严格 本工程质量按国家建筑安装工程现行施工验收规范及质量检验评定为标准，以设计图纸、施工说明书等技术文件为依据进行施工，保证工程质量达到优良工程质量标准。本工程的工期是硬性工期，只能提前，所以必须要对整个工程进度作出周密细致的安排，确保工程能提前完工。 工程难点 多专业，多工种在同一空间位置布管和布线，施工难度大，要花相当多精力与心血保证各专业工程的管线布置合理、有序、整齐。 系统的技术要求高，竣工资料和文件严格按照科学技术档案案卷构成的要求执行。 产品保护，由于工程规模大、层面多，各施工单位人员素质高低不同，要各施工单位的管理人员共同努力，花大力气教育和管理好全体现场施工人员，做好产品保护。
通风与空调设备安装交底
中国·东海水晶博物馆
技术负责人交底人接受交底人 1 施工准备 1.1 技术准备 1. 技术人员必须认真熟悉施工图纸及有关技术资料，进行图纸会审。通风与空调设备规格型号、设备基础尺寸及位置应符合设计要求。 2. 技术人员已向施工人员进行技术、质量、安全交底，对通风与空调设备安装施工工艺的操作方法已明确，并做好相应的交底记录。 3. 与建设单位、监理单位、设备厂商共同进行设备的开箱检验。设备所带备件、配件应齐备完好。随设备所带资料和产品合格证应完备，已做好开箱检查记录。 1.2 材料准备 设备安装所使用的主料和辅料的规格、型号应符合设计规定，并具有出厂合格证明书或质量鉴定文件。 1. 地脚螺栓通常随设备配套带来，其规格和质量应符合施工图纸或说明书要求。 2. 垫铁的规格、型号及安装数量应符合设计及设备安装有关规范的规定。 (1) 垫铁材料和规格 铸铁垫铁，厚度在20mm以上。 钢垫铁，厚度为0.3mm～20mm。 (2) 垫铁的形式 1) 平垫铁：平垫铁形状见图25-1。其厚度h可按实际情况和材料材质决定；l×b(mm)为：90×60—平1，110×70—平2，125×85—平3。 2) 斜垫铁：斜垫铁形状见图25-2。其厚度按材料材质与实际需要而定。斜垫铁的斜度宜为1／10～1／20。其尺寸见表25-1。 3. 橡胶减振垫材质、规格、单位面积承载力、安装的数量和位置应符合设计及设备安装有关规范的规定。
4. 阻燃密封胶条的性能参数、规格、厚度应满足设计和设备安装说明要求。 5. 密封胶的粘接强度、固化时间、性能参数(耐酸、耐碱、耐热)应能满足设备安装说明书要求。 6. 其他辅助材料，如耐热垫片、密封液、硅橡胶、滤料、型钢、垫圈等应符合相应的产品质量标准。 1.3 机具准备 1. 施工机具：卷扬机、倒链、冲击电钻、汽车吊、手电钻、扳手、风铲、麻绳、滑车、钢丝绳、卡环、钢丝绳夹、套丝板、手压泵、钢丝钳、撬棍、拔杆、皮老虎等。 2. 测量检验工具：角尺、钢直尺、钢卷尺、水平尺、百分表、塞尺、线坠、水准仪、经纬仪等。 1.4 作业条件 1. 安装前检查现场，应具备足够的运输空间及场地。应清理干净设备安装地点，要求无影响设备安装的障碍物及其他管道、设备、设施等。 2. 设备和主、辅材料已运抵现场，安装所需机具已准备齐全，且有安装前检测用的场地、水源、电源。 2 施工工艺 2.1 工艺流程 1. 通风与空调设备安装 2. 通风机的安装 基础验收开箱检查搬运清洗就位、找平、找正试运转、检查验收
通风空调排烟工程施工方案
通风空调排烟工程 施工方案 XXXX建筑工程公司 年月日
1.1.工程内容: 本工程包括：通风系统、空调系统、防排烟系统等。 1.1.1通风系统 地下车库、库房及各类机房设置机械送排风系统，在地下二、三层车库同时设置诱导风机，对风量进行喷射引导。 公寓部分各卫生间、厨房设置变压式排气道，利用排气扇、油烟机等设备进行通风，厨房设置补风。 1.1. 2.空调系统 一至三层商场采用全空气调节系统，在每层设置空调机房，构成独立的全空气系统，并按新风补风量设置机械排风。 四层俱乐部和公寓采用风机盘管加新风系统，利用风机盘管机械温度调节，安装房间面积和使用功能设置新风机组，补充新风。写字楼部分设置风机盘管进行温度调节，利用自然通风补充新风。 1.1.3.防排烟系统 地下室设机械排烟系统，楼梯间、电梯前室、设正压送风。 1.2.施工方法 1.2.1管道工程 （一）.施工准备 1.施工前认真熟悉图纸和相应的规范，进行图纸会审。 （1）仔细阅读并理解设计说明中关于空调水管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。 （2）熟悉管道的分布、走向、坡度、标高，与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存在的问题并与其他专业技术人员协商解决，做好图纸会审记录。 2. 编制施工进度计划、材料进场计划。 3.对施工班组进行施工技术交底，使班组明确施工任务、工期、质量要求及操作工艺。 4.根据现场情况配置机械设备，计量器具及劳动力。 （二）预留、预埋 根据现场情况，主体施工完毕进入砌筑施工阶段，预留、预埋工作主要是在砖墙上
通风与空调设备安装细则
四川省精正建设咨询监理有限公司 通风与空调设备安装工程 质量控制作业指导书 (监理实施细则) 批准： 审核： 编制： 文件编号：SCJZ－QC08－82－2003 受控状态：
通风与空调设备安装工程监理实施细则 1.编制目的 为了指导和规范本公司专业监理人员的现场监理活动，确保监理工程的实体质量符合GB50300-2001《建筑工程施工质量验收统一标准》系列标准之规定，特制定本实施细则。 细则将表明，本公司具有满足顾客要求的技术水平和能力，在建设项目施工阶段监理过程中，能够使承揽的工程项目实体质量得到有效控制。 2.适用范围 本细则适用于工作压力不大于5Kpa的通风机与空调设备的安装，包括通风机、空调机组、除尘器、过滤器、加热器、消声器、空气处理室及风机盘管等。 3.引用标准 GB50300-2001《建筑工程施工质量验收统一标准》 GB50243-2002《通风与空调工程施工质量验收规范》 4.监理职责 安装专业监理工程师负责本细则的实施，总监理工程师负领导和监督责任。 5.工作程序 施工准备阶段监控
熟悉施工设计图纸和相关资料，认真准备和参加图纸会审，充分了解设计意图和施工重点与难点。 施工前的准备工作 施工前应具备： 施工设计图纸，所采用的标准图集，施工工艺标准，施工质量验收规范； 经审批的施工组织设计或施工方案； 原材料供应、持证上岗人员安排，工机具配备； 经定期检验的计量器具； 安全措施等条件。 进场原材料监控 1．通风与空调设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件； 2．设备安装前应由建设、监理、施工和厂商等方代表共同进行开箱检查，并形成验收记录； 3．设备搬运吊装必须符合产品说明书的有关规定，注意做好设备的保护工作，防止因搬运或吊装而造成设备的损伤； 4．所有安装用辅助材料均应符合相应设备的安装要求，有相应的质量保证文件。 安装过程监控 安装条件 1．安装现场应具备足够的运输空间与场地；设备安装地点
通风空调安装合同
通风空调安装合同 专业工程(空调通风安装)承包合同 编号: 发包方(甲方): 承包方(乙方): 根据《中华人民共和国经济合同法》和《建筑安装工程承包合同条例》及有关规定，结合工程具体情况和双方友好协商签订本合同。 第一条工程项目 (一)工程名称: (二)工程地点: (三)工程内容:按施工图纸范围内的通风空调工程的要求及内容等全部工序及工种。安装、调试、防雷接地系统等全部内容。 (四)承包范围: 空调通风工程。 (五)承包方式:包工不包料、包质量、包安全、包工期、包文明施工、包本专业需要的一切施工机具、包施工照明线路和灯具安装及费用、包承包范围内的预埋工程、包施工后的孔洞塞补(不包饰面)、包本专业的地下埋管和管坑土方填平夯实、包进退场路费、包劳保及劳保用品和社保费用及赶工费、包办理暂住手续、包安全教育合格证(平安卡)等手续和费用、包计生和流动人口等必须办理的一切手续及费用、包承包范围内的验收(含验收资料)达到市双样板工程、包保修期内属承包范围内的(除材料质量外)质量保修。 第二条工程计量及造价 按本合同第一条(四)(五)项的规定内容以议定的单价;按空调主机每冷吨计人民币, 元(大写: )包干，本单价验收不
1 达标扣5%，还应无偿返工至符合要求，保证达到总包单位的等级要求。若因图纸变更造成施工完成好后重新返工部分，风管以展开面积计元/m2、水管元/m。 (预算或概算)人民币:暂定, 万元(大写: )，竣工后按实结算。 第三条工期 按定标规定工期为天;各分部、分项工程施工进度，按现场甲方安排计划规定实施。如甲方提出赶工期加夜班交接作业施工或增减 年月日，竣工人力等，乙方应无条件服从。开工日期为 日期为年月日竣工，乙方必须采取一切有效措施保证，不得延误，乙方逾期竣工，从逾期之日起，每天按工程造价的千分之一向甲方支付违约金。合同签订后乙方无故不承担工程或要求中止合同，则应赔偿甲方损失及违约金，违约金为工程造价的10%。 第四条工程质量标准和保修期 1、工程质量标准按国家现行施工验收规范及广州市的有关规定 执行，《建筑工程施工质量验收统一标准》《建筑施工安全检查标准》，精心组织、精心管理、精心施工，狠抓细部确保工程质量等级达到双优。 2、工程质量等级以经主管部门复验后发了等级证书为准。 3、保修按建设部有关规定执行，保修期二年，自验收符合要求并 交付业主使用之日起计。 第五条文明施工 在施工过程中各楼层板面不得直接集中堆放材料，各分部、分项工程完成后，楼地面应清理干净，要做到当日工完场清，保证施工现场物 2 件整齐，道路畅通，创造一个文明整洁的施工环境。
通风与空调设备安装施工工艺
LOGO 通风与空调设备安装 施工工艺
通风与空调设备安装施工工艺 4．6 施工工艺 4．6．1 工艺流程 4．6．2 施工操作要点 （1）通风机的安装： l）工艺流程： 2）基础验收： ①风机安装前应根据设计图纸对设备基础进行全面检查，坐标、标高及尺寸应符合设备安装要求。 ②风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥能与基础紧密结合。 3）通风机检查及运输： ①按设备装箱清单，核对叶轮、机壳和其他部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。 ②叶轮旋转方向应符合设备技术文件的规定。 ③进、出风口应有盖板严密遮盖。检查各切削加工面，机壳的防锈情况和转子有无变形或锈蚀、碰损的现象。 ④搬运设备应有专人指挥，使用的工具及绳索必须符合安全要求。 4）_________设备清洗
①风机安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，使其转动灵活。 ②用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾。 5）风机安装： ①风机就位前，按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线。将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。 ②整体安装的风机，搬运和吊装的绳索不得捆绑在转子和机壳或轴承盖的吊环上。风机吊至基础上后，用垫铁找平，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。风机安装好后，同一组垫铁应点焊在一起，以免受力时松动。 ③风机安装在无减振器的支架上，应垫上4～5mm 厚的橡胶板，找平找正后固定牢。 ④风机安装在有减振器的机座上时，地面要平整，各组减振器承受的荷载压缩量应均匀，不偏心，安装后采取保护措施，防止损坏。 ⑤通风机的机轴应保持水平，水平度允许偏差为0.2／1000；风机与电动机用联轴器连接时，两轴中心线应在同一直线上，两轴芯径向位移允许偏差为0.05 mm，两轴线倾斜允许偏差为0.2／1000。 ⑥通风机与电动机用三角皮带传动时，应对设备进行找正，以保证电动机与通风机的轴线平行，并使两个皮带轮的中心线相重合。三角皮带拉紧程度控制在可用手敲打已装好的皮带中间，以稍有弹跳为准。 ⑦安装通风机与电动机的传动皮带轮时，操作者应紧密配合，防止将手碰伤。挂皮带轮时不得把手指插入皮带轮内，防止事故发生。
通风空调工程施工方案
通风空调工程施工方案 1、通风系统管道支吊架安装 （1）、风管支、吊架位置应准确，方向一致，吊杆要求垂直，不得有扭曲现象，悬吊的风管与部件应设置防止摆动的固定点。 （2）、玻璃钢风管长度超过20m时，应加固定支架不得少于一个，玻璃钢风管长度超过20m时应按设计要求加伸缩节。 （3）、主风管吊架距支管之间的距离应不小于200mm。 （4）、空调风管吊装管道与支吊架间应加隔热木拖。 （5）、支吊架槽钢头及角钢的朝向，同一区域内应该只有两个朝向（横向和纵向）。且风管支吊架间距应统一，均匀，弯头两端均应加设支吊架。 （6）、吊杆距横担的端头30mm；吊杆距风管外边（保温风管指保温层外边）30mm。 （7）、安装期间，吊杆外留125px；安装、保温、打压等工作进行完，通过报验后，对吊杆进行切割，吊杆在螺帽外留2-3扣。（8）、吊杆刷漆应均匀，颜色一致。风管安装完后，补刷一遍防锈漆。 （9）、风管弯头处、三通处、阀门处、必须加吊架、管道长度超过15m，防晃支架不得少于一个。 2、风管制作安装 （1）、施工流程
（2）、材料要求 ①、板材：板材不得有波浪形缺陷、弯曲变形、凹凸不平的现象。 ②、型钢：无弯曲、变形现象。 （3）、主要机具 ①、机具：联合冲剪机、剪板机、螺旋卷管、折方机、按扣式咬口折边机、电动剪刀等。 ②、工具：工作台、台虎钳、电动剪、气焊、气割工具、管钳、手锤、手锯、活动板手、电锤等。 ③、其它：钢卷尺、水准仪、水平尺、线附、石笔、小线等。（4）、风管制作工艺 ①、画出加工草图：依据施工图纸绘制； ②、无法兰连接矩形风管制作：对于风管大边长在120~1250mm之间的矩形铁皮风管，选材应按照设计要求。 ③、焊接风管的制作：选择板材为2.0mm厚的冷轧钢板； （5）、风管安装流程 ①、风管安装前，先对安装好的支、吊、托架进一步检查其位置是否正确，是否牢固可靠。 ②、根据施工方案确定的吊装方法（整体吊装或一节一节吊装），按照先干管后支管的安装顺序进行吊装。
通风与空调设备安装作业指导书
（二）.通风设备安装 1. 目的 Purpose and applicable scope 本作业指导书叙述了空气处理机组的安装步骤和技术要求，以指导安装作业，保证安装质量，本指导书适应于空气处理机组（热送风机组、排风机组、空调机组、循环冷风机组、及小型分体空调器）安装。 This construction plan is intended to describe installation procedure and technical requirement of HVAC unit to ensure quality of installation. This construction plan is applicable of installation of HVAC unit such as blower unit, exhaust cleaning unit, circle cooling wind unit and small air-condition unit. 2. 工作内容及操作流程work flow
3.操作程序及技术要求：operation procedure & technical requirement 3.1 施工先决条件 precondition a）有关设备安装的施工图纸和技术文件完整。 Shop drawing & technical document on installation should be provided fully. b）有关人员熟悉图纸和相关的技术文件。 Relevant personnel should understand drawing & relevant technical document. c）安装现场清理干净，安全可靠,具备安装条件。 Site should be cleaned, safety and is applicable of installation. d）设备安装基础经过检查验收合格。 The foundation of equipment should be checked and accepted. e）所用的吊装和运输设备完好，所需工机具完好。 All equipment & tools that used for lifting & transporting should be in good condition. f）对吊装不锈钢设备，所用绳索要采取保护措施。 All slings that used for lifting stainless steel equipment should be protected. g）所有的测量工具都必须经过检定合格，且在有效期内。 All measurement tools should be calibrated and accepted on valid duration. h）具备设备制造厂产品质量合格证及性能测试数据。 The manufacturer should provide certificate of qualification and performance data of test. 3.2 空气处理设备的安装 installation of HVAC 3.2.1基础检查和验收 Inspection & acceptance of foundation. a）设备基础交付安装前，中间交接资料应齐全。 Before transfer of foundation of equipment, intermediate transfer document should
