一、管式加热炉的结构及工作原理1.1 管式加热炉在炼油和石油化工中的重要性管式加热炉是一种火力加热设备，它利用燃料在炉膛内燃烧时产生的高温火焰与烟气作为热源，加热在炉管中高速流动的介质，使其达到工艺规定的温度，以供给介质在进行分馏、裂解或反应等加工过程中所需的热量，保证生产正常进行。
与其他加热方式相比，管式加热炉的主要优点是加热温度高（可达1273K），传热能力高和便于操作管理。
近60多年所来，管式炉的发展很快，已成为近代石化工业中必不可少的工艺设备之一，在生产和建设中具有十分重要的地位。
例如：一个年处理量为2.5Mt原油的常减压蒸馏装置，虽所用的加热炉的座数不多，但其提供的总热量却达70MW，如果炉子加热能力不够，就会限制整个装置处理能力的提高，甚至无法完成预定的任务。
管式加热炉消耗的燃料量相当可观，一般加工深度较浅的炼厂，约占其原油能力的3%~6%，中等深度的占4%~8%，较深的为8%~15%，其费用约占操作费用的60%~70%，因此，炉子热效率的高低与节约燃料降低成本有密切的关系。
此外，管式炉炉管结焦、炉管烧穿、炉衬烧塌等事故也常常是迫使装置停工检修的重要原因。
在生产中，希望生产装置能达到高处理量、高质量和低消耗以及长周期、安全运转，大量实践表明，管式炉的操作往往是关键之一。
管式炉的基建投资费用，一般约占炼油装置总投资的10%~20%，总设备费用的30%左右，在重整制氢和裂解等石油化工装置中，则占建设费用的25%左右，因此，加热炉设计选型的好坏，还直接影响装置经济的合理性。
1.2 管式加热炉的分类和主要工艺指标1.2.1管式加热炉的分类管式炉的类型很多，如按用途分有纯加热和加热-反应炉，前者如：常压炉、减压炉，原料在炉内只起到加热（包括汽化的作用）；后者如：裂解炉、焦化炉，原料在炉内不仅被加热，同时还应保证有一定的停留时间进行裂解或焦化反应。
按炉内进行传热的主要方式分类，管式炉有：纯对流式、辐射-对流式和辐射式。
加热炉试卷及答案
铜陵学院2010 -2011学年第二学期《加热炉》考试试卷（A）（适用班级：09材控）一、名词解释（10分，每题2分）1. 回火：2. 有焰燃烧：3. 气体的黑度：4. 荷重软化温度：5. 推料比：二、填空题(30分，每空1分)1、厚煤层燃烧的主要化学反应式有、、和等。
2、一般加热炉由以下几部分组成、、、、、余热利用装置等。
3、金属加热缺陷主要包括、、和。
4、钢在压力加工前和热处理时的加热制度，按炉内温度的变化，可分为加热制度、加热制度、加热制度和多段式加热制度。
5、耐材按耐火度可分为、和。
6、耐火混凝土的组成主要包括、和。
7、炉墙分为和；炉顶分为和。
8、热传递的三种方式是：、、。
某些低温热处理炉，以主要传热方式，以较弱。
三、简答题(30分，每题6分)1. 提高炉子热效率降低燃耗的途径有哪些？2. 怎样改变火焰的长度，怎样改善煤气与空气的混合条件？3. 什么是速度边界层和热边界层，如何提高对流换热系数α？4.请写出下图中符号所表示含意。
5.钢在加热炉内加热时，有哪些因素会影响到钢的氧化？针对这些因素采取什么措施减轻氧化？四、计算题(30分，每题10分)1. 烟囱直径d＝0.9m，烟气质量流量G＝18000Kg/h，烟气密度ρ＝0.6Kg/m3，外界大气密度ρ‘＝1.3Kg/m3，烟囱摩擦阻力系数λ＝0.04，为要保证烟囱底部有100Pa的负压，烟囱至少应有多高？2、试求通过某加热炉壁的单位面积向外散失的传导热量，已知炉壁为粘土砖，厚300毫米，壁内侧面温度为1200℃，外侧面为100℃，如果换用轻质粘土砖作为炉壁其它条件不变，问此时将减少散热损失多少？（粘土砖：λ均=0.70 + 0.00064t均；轻质粘土砖：λ均= 0.23+ 0.000233t均）3、加热炉在出料时需要打开路门，炉气的温度为1200℃，炉气黑度ε＝0.4，炉门面积为10m2，通过炉门每秒钟的辐射热损失是多少？折合成标准燃料是多少公斤？〔标准燃料发热量为29270 Kj/Kg，C0＝5.67W/(m2·K4)〕铜陵学院2010 -2011学年第二学期《加热炉》考试试卷(B)（适用班级：09材控）一、名词解释（每小题3分，共15分）1、无焰燃烧：2、脱火：3、气体的黑度：4、荷重软化点：5、边界层：二、填空题（将适当的内容填入题中的划线处。

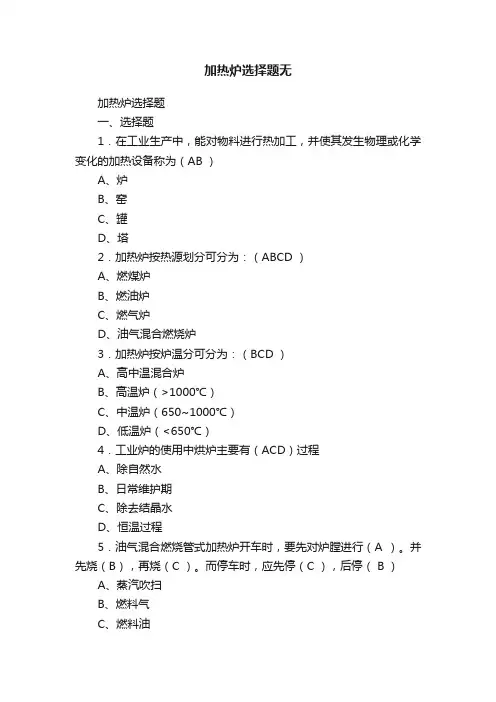

加热炉选择题无
