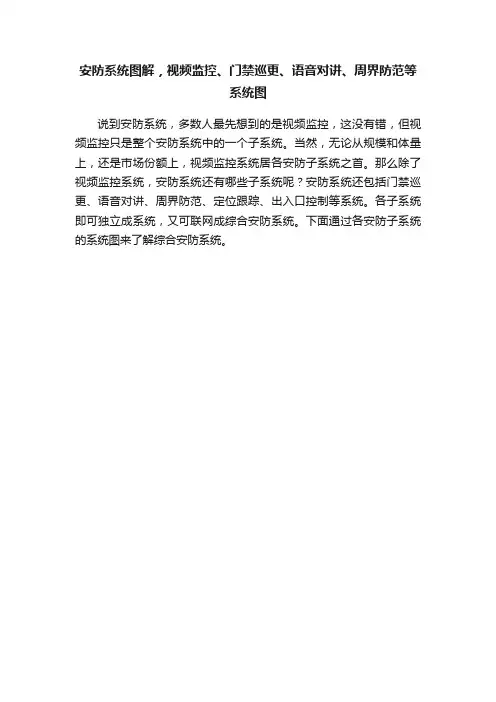

说到安防系统，多数人最先想到的是视频监控，这没有错，但视频监控只是整个安防系统中的一个子系统。
当然，无论从规模和体量上，还是市场份额上，视频监控系统居各安防子系统之首。
那么除了视频监控系统，安防系统还有哪些子系统呢？安防系统还包括门禁巡更、语音对讲、周界防范、定位跟踪、出入口控制等系统。
各子系统即可独立成系统，又可联网成综合安防系统。
下面通过各安防子系统的系统图来了解综合安防系统。
视频监控系统安装图解

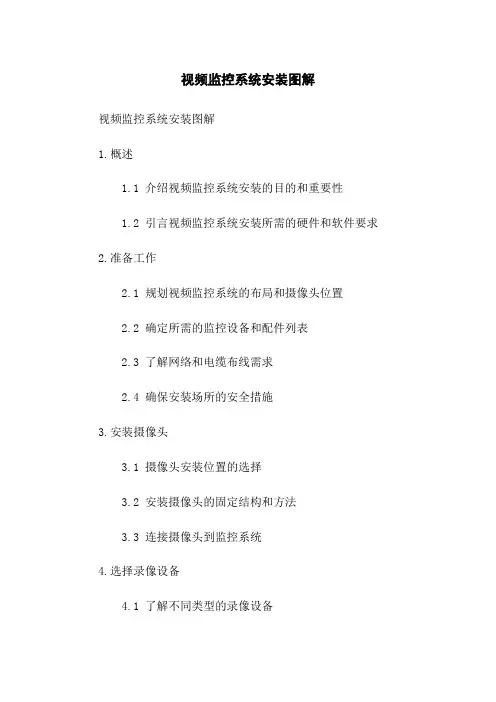

视频监控系统安装图解视频监控系统安装图解1.概述1.1 介绍视频监控系统安装的目的和重要性1.2 引言视频监控系统安装所需的硬件和软件要求2.准备工作2.1 规划视频监控系统的布局和摄像头位置2.2 确定所需的监控设备和配件列表2.3 了解网络和电缆布线需求2.4 确保安装场所的安全措施3.安装摄像头3.1 摄像头安装位置的选择3.2 安装摄像头的固定结构和方法3.3 连接摄像头到监控系统4.选择录像设备4.1 了解不同类型的录像设备4.2 考虑所需的存储容量和录制时间4.3 连接摄像头到录像设备5.设置监控系统5.1 配置摄像头和录像设备的网络设置5.2 安装和配置监控系统的软件5.3 设置录像设备的录制参数和存储路径5.4 测试和调试监控系统6.配置远程访问6.1 配置远程访问的网络设置6.2 设置远程访问的用户权限和密码6.3 安装和配置远程访问的移动设备应用程序7.系统维护和故障排除7.1 定期检查和清洁监控设备7.2 确保系统更新和漏洞修复7.3 常见故障排除方法和解决方案8.附件在本文档中可以附上以下附件：- 视频监控系统布局图- 摄像头和录像设备的安装图纸- 网络和电缆布线图- 监控系统的配置文件和日志9.法律名词及注释- 视频监控法：指规定了公共场所和特定场所可安装视频监控设备的法律法规。
根据不同国家和地区的具体法律，对监控设备的使用方式、隐私保护等方面有所规定。
- 隐私保护：指在使用视频监控系统时保护个人和机构的隐私权，遵守相关法律法规并采取适当的措施，如限制监控范围、标示监控区域等。
安防监控系统施工工艺(含图例)
视频安防监控系统施工工艺标准目录前言 (3)一、施工工艺描述 (3)1、施工技术总则 (3)2、安全操作技术一般规定 (3)二、材料、设备要求 (4)1、前端部分 (4)2、传输部分 (4)3、终端部分 (4)4、设备选型及验收 (4)5、其他材料 (4)三、机具设备 (4)1、安装器具 (4)2、测试器具 (5)四、作业条件 (5)1、施工前具备条件 (5)五、操作工艺 (5)1、工艺流程 (5)2、施工准备 (5)3、管路敷设 (6)4、线槽敷设 (7)5、箱、盒安装 (8)6、线缆布放及连接 (9)7、供电防雷与接地施工工艺 (17)8、温度、湿度要求 (19)9、前端设备安装（摄像机、防护罩、云台） (19)10、数字监控系统中交换机的选型和安装标准 (33)11、控制中心布局设计及设备安装工艺 (39)前言本标准适用于以监视为主要目的的民用闭路电视监控系统的安装工程。
工程施工应以设计图纸和有关施工质量验收规范为依据。
一、施工工艺描述1、施工技术总则1.1严格按照批准后施工图设计进行施工。
1.2接到任务书，制订详细的施工方案、计划和进度，确保按时完成任务。
1.3审核施工图后，组织相关的施工人员、讲解本次施工的要点、要求和注意事项，使施工人员明确施工的性质、内容和任务。
更好的，按期、按质、按量完成施工任务。
1.4遵守国家或部委颁发的法规、标准和规范。
1.5严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及省电信公司的有关文件规定和要求。
1.6施工质量要以施工质量第一位宗旨，加强施工现场的管理和施工监督，严格执行施工规范。
做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。
符合相关技术要求。
1.7严格按施工操作程序施工，做到文明施工、文明生产。
施工中做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。
鉴于安全生产责任重大，严格执行国家有关标准和内蒙古兴泰电子科技有限责任公司安全目标责任状的相关规定”。
摄像头机柜具体安装

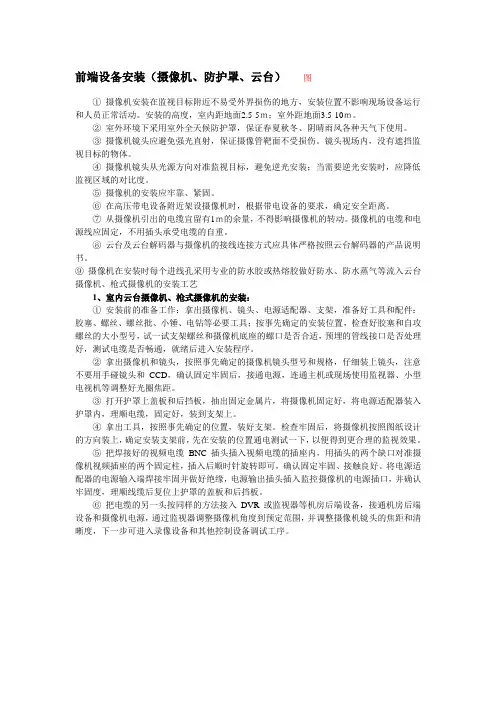

前端设备安装（摄像机、防护罩、云台）图①摄像机安装在监视目标附近不易受外界损伤的地方，安装位置不影响现场设备运行和人员正常活动。
