气动调节阀操作规程

气动调节阀操作规程气动调节阀是一种在工业控制中广泛应用的阀门，通过改变气缸的气压来驱动阀门的开关，实现管路介质流量的调节。

为了确保气动调节阀的正常运行和延长其使用寿命，需要遵守以下操作规程：一、操作前准备工作1.检查阀门接口及螺栓的连接情况，确保密封良好。

2.检查阀门的外观，如有畸形、划痕或变形等情况需及时修理或更换。

3.检查管路介质的性质和流量，确保阀门的调节能力符合要求。

4.检查阀门的气压源，确保气压源的压力稳定。

二、操作步骤1. 手动操作（调试及维护情况下）（1）用手轻轻拉动操作杆，检查阀门的开闭情况，如操作杆硬拉，说明阀门存在异常，需要进一步排查。

（2）调节气缸气源压力：松开中心接头盖子，调节气源压力，使其符合阀门的使用要求。

（3）调节阀门开度：用手轻轻旋转阀门顶部的手轮，调节阀门的开度，直到达到所需的流量。

（4）降压调整阀使用：对于高压气源压力较大的场合，需安装降压调整阀，通过调整降压阀的压力来控制阀门的开闭。

2. 自动操作（1）开启气源：打开气源阀门，使气缸内的气压达到要求，同时供气方向与排气方向均需要打开。

（2）调节阀门开度：通过电气信号或控制器，调节气缸的气源压力来改变阀门的启闭程度，调节阀门的开度，直到达到所需的流量。

（3）关闭气源：在使用结束后，及时关闭气源，并保持气源管路的干净、畅通。

三、操作注意事项1. 检查气源管路和气缸维护情况，保持干净、无杂质。

2. 避免阀门在关闭时产生冲击载荷，可以采用缓冲装置。

3. 避免阀门受强震动、强冲击等影响。

4. 避免阀门在高温、低温、高压、低压等特殊条件下使用，要根据场合选择适当的材质和结构。

5. 禁止在操作阀门时撞击、拉动等异常操作方式。

6. 定期检查、维护和清洁阀门，保证阀门的正常使用寿命。

通过遵守以上操作规程，可以保证气动调节阀的正常运行和使用寿命，同时也可降低维修和更换阀门的成本，提高工作效率和安全性。

气动调节阀的用途及特点

气动调节阀的用途及特点气动调节阀是一种常用的自控阀门，在工业生产中具有广泛的应用。

它可以通过气源驱动阀门的开闭，实现流体介质在管道中的调节和控制。

本文将从气动调节阀的用途和特点两个方面对其进行详细介绍。

一、气动调节阀的用途1. 流量调节气动调节阀在工业流体管道系统中最为常见的应用是流量调节。

通过调节气动调节阀的开度，可以改变管道中流体的流量，从而实现对工艺过程的控制。

在许多工业领域，如化工、石油、纺织等领域中都广泛应用。

2. 压力调节气动调节阀还可以被用来调节流体管道中的压力。

当管道中的压力超过一定范围时，可以通过气动调节阀的开度来调节管道中的流量，以达到控制压力的目的。

这在许多工业流体管道系统中也是非常常见的应用，如给水、制冷等领域。

3. 温度调节在一些特殊的工艺过程中，如化工、精细化工等领域中，气动调节阀还被用来调节管道中的介质温度。

通过调节阀门的开度，可以改变管道中流体的流量，从而实现对介质温度的调节。

二、气动调节阀的特点1. 响应速度快气动调节阀的开关速度非常快，基本上能够立即响应控制信号。

这是由于气动调节阀内部的控制元件使用气源进行驱动，比其他类型的阀门更加敏捷。

2. 控制精度高气动调节阀的控制精度非常高，能够实现良好的控制效果。

这是由于气动调节阀内部的控制元件能够根据不同的操作信号，快速实现阀门的开闭和流量的控制。

3. 适用性广气动调节阀适用于许多不同的流体介质，比如气体、蒸汽、液体等。

这种广泛适用性使得气动调节阀成为工业生产中最为常见的控制阀门之一。

4. 维护方便气动调节阀维护相对比较简单，基本上只需要定期更换密封垫、清洗和润滑内部机构即可。

而且气动调节阀传动部分的结构非常简单，也非常容易进行零部件的更换。

5. 价格较高相比其他类型的阀门，气动调节阀的价格要稍高一些，这主要是由于其内部的控制部件以及驱动元件的成本较高所致。

所以，在选择气动调节阀时，需要根据实际情况进行综合考虑，以确保更加经济合理。

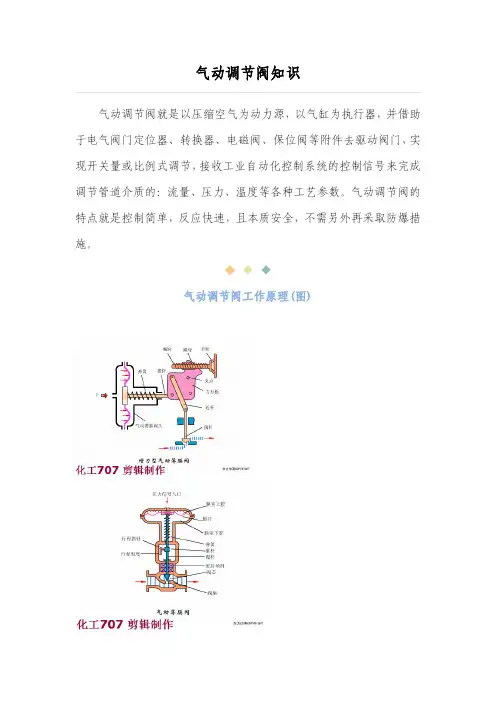

气动调节阀知识

气动调节阀知识气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。

气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

◆◆◆气动调节阀工作原理(图)气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。

其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。

气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

◆◆◆气动调节阀作用方式：气开型（常闭型）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。

反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。

顾通常我们称气开型调节阀为故障关闭型阀门。

气关型（常开型）动作方向正好与气开型相反。

当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。

顾通常我们称气关型调节阀为故障开启型阀门。

气开气关的选择是根据工艺生产的安全角度出发来考虑。

当气源切断时，调节阀是处于关闭位置安全还是开启位置安全。

举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。

这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。

如果气源中断，燃料阀全开，会使加热过量发生危险。

又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。

气动切断阀和气动调节阀的区别

气动切断阀和气动调节阀的区别气动阀门是一种借助压缩空气驱动的控制设备，由于可靠性高，开关动作速度快，且本质安全防爆，无需做相关特殊处理，被广泛运用于气体、蒸汽、液体等多种介质！气动阀门配备不同的相关附件，可实现开关切断式和智能调节型两种功能！对于这两种不同控制形式的阀门，所使用的场所也是不尽相同的，不能混为一谈。

气动调节阀气动切断阀气动切断阀主要是对管道介质进行一个启闭的作用，主要阀位是开位和关位，一般用在需要紧急动作的位置，常见为管道在常开状态下，发生紧急情况时快速关闭！而气动调节阀阀位无限制，与定位器配套，输入4～20mADC信号及气源即可控制运转，进行压力、流量、温度、液位等参数的调节！气动切断阀和气动调节阀的区别：1、气动阀包括调节阀和切断阀，两者的作用形式不一样，虽然调节阀的流量也可以调为0，但切断阀一般用于紧急切断的，有阀门定位器的，一般是气缸阀门。

而调节阀则是带气动薄膜，大圆盘那种，除了可以调节外，还可以实现切断，两者唯一的相同点就是都是以气为动力。

2、气动切断阀要么全开要么全关，多用于保护；而气动调节阀是可以开关在任意位置，能够控制阀门停留在一个指定开度，可以调整流量或者压力等。

气动切断阀是用来关断管道内介质，要求动作速度要快，关断密封性要好，泄露等级要到达十万分之一。

3、气动调节阀主要用来连续调节控制，信号和阀门行程相对应，配有电气阀门定位器来接收控制型号，根据连续4-20MA信号变化，调节阀完成0-100%全行程动作。

4、气动切断阀只有开和关两个位置，一般配有换向电磁阀和行程开关，电磁阀用来切换气动执行器动作方向，行程开关用来反馈信号给控制系统，实时了解阀位开关状态。

气动调节阀关闭时可以有一定的泄露量，气动切断阀则需要泄漏量为零或近似于零。

气动调节阀教学课件PPT

案例二
某电厂锅炉给水系统，选用具有大流量、高可调比和低泄漏率的气动调节阀，满足了系统对流量和压力的精确控制要求。
06 发展趋势与智能化技术应用
当前行业发展趋势分析
节能环保需求推动
随着全球环保意识的提高，气动调节阀行业正朝着更加节能环保的方向发展，高效、低能耗的产品受到市场青睐。
智能化、自动化趋势明显
考虑附件配置
根据需要选择定位器、手轮、电磁阀等附件，提高阀门的使用性能和可靠性。
案例分析：成功选型经验分享
案例一
案例三
某化工厂反应釜温度控制系统，选用具有良好密封性能和耐高温性能的气动调节阀，成功实现了温度的精确控制。
某制药厂药液流量控制系统，选用具有防腐蚀材质和卫生级标准的气动调节阀，确保了药品生产的质量和安全。
弹簧复位型在频繁动作时可能导致弹簧疲劳失效；非弹簧复位型在失去气源时无法自动复位，需要手动操作。
03 阀门定位器与附件选择
阀门定位器作用及原理
作用
阀门定位器是气动调节阀的重要附件，主要用于改善阀门的位置控制精度，提高阀门对信号变化的响应速度，以及克服阀杆摩擦力等非线性因素对控制性能的影响。
自动化控制算法
采用先进的控制算法，实现气动调节阀的精确控制和自动调节，提高生产效率和产品质量。
3
远程监控与故障诊断
借助物联网技术，实现远程监控和故障诊断，及时发现并解决问题，降低运维成本。
未来发展方向预测
智能化水平进一步提高
01
随着人工智能、机器学习等技术的不断发展，气动调节阀的智
能化水平将进一步提高，实现更加精准、高效的控制。
原理
阀门定位器通过接收来自控制器的控制信号，与阀门的实际位置进行比较，然后输出相应的气压信号去驱动执行机构，使阀门移动到正确的位置。同时，阀门定位器还具有反馈功能，可以将阀门的实际位置反馈给控制器，以便进行更精确的控制。

气动阀、调节阀、电磁阀的结构与维护

检维修分公司三门项目部
气动调节阀
3. 气动调节阀 3.1概述气动调节阀普遍用于石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。通常由气动执行机构、阀门、定位器等连接安装调试后形成气动调节阀。 3.2工作原理气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
调节阀
检维修分公司三门项目部
调节阀
之间流通面积的变化，改变操作变量的数值。执行机构有不同的类型。按所使用能源，执行机构分为气动、电动和液动三类。气动类执行机构具有历史悠久、价格低、结构简单、性能稳定、维护方便和本质安全性等特点，因此，应用最广。电动类执行机构具有可直接连接电动仪表或计算机，不需要电气转换环节的特点，但价格贵、结构复杂，应用时需考虑防爆等问题。液动类执行机构具有推力（或推力矩）大的优点，便装置的体积大，流路复杂。通常，采用电液组合的方式应用于要求大推力（力矩）的应用场合。
检维修分公司三门项目部
气动调节阀
3.8减压阀工作原理如下图压缩空气经过过滤后由输入口进入输入压力室（红色部分），经过阀芯后进入输出腔室（蓝色部分）。当输出腔室的气压大于膜片上弹簧压力时，膜片向上移动，阀芯也向上移动，输入气源被阀芯隔断，输出腔室内的压缩空气通过膜片和阀芯顶部之间间隙进入排空腔室（黄色部分）由排气孔排出，使输出压力减小。当输出腔室的气压小于膜片上弹簧压力时，膜片向下移动，输入气源通过阀芯和阀座之间间隙进入输出腔室，使输出腔室内的压力上升。只有当输出压力与弹簧压力一致时，阀芯和阀座间隙固定，输出压力稳定。因此我们只要调整减压阀顶部的调整螺丝，就控制输出压力。

气动调节阀国标型号

气动调节阀国标型号摘要：一、气动调节阀国标型号的含义二、国标型号的气动调节阀分类与特点三、气动调节阀国标型号的选择与应用四、国标型号气动调节阀的维护与保养正文：一、气动调节阀国标型号的含义气动调节阀国标型号是指符合我国国家标准的气动调节阀产品。

它遵循GB/T 12238-2006《工业阀门通用设计规范》等相关国家标准，具有明确的型号、规格、性能和质量要求。

国标型号的气动调节阀为我国工业自动化领域提供了重要的调节设备。

二、国标型号的气动调节阀分类与特点1.分类：国标型号的气动调节阀可分为直通单座、直通双座、角座、套筒、三通、四通等类型，满足各种工程需求。

2.特点：国标型号气动调节阀具有以下特点：（1）采用优质材料制造，具有良好的耐腐蚀、耐磨损、耐高温性能。

（2）阀门密封性能好，泄漏量小，具有良好的切断性能。

（3）执行器采用气缸式设计，具有输出力大、动作速度快等特点。

（4）电气控制部分采用一体化设计，便于与自动化控制系统连接。

三、气动调节阀国标型号的选择与应用1.选择：在选择气动调节阀国标型号时，应根据工艺要求、工作介质、阀门规格、动作速度等因素进行综合考虑。

2.应用：国标型号气动调节阀广泛应用于石油、化工、冶金、水处理、气体输送等领域的自动化控制系统中，实现流量的调节、切断、切换等功能。

四、国标型号气动调节阀的维护与保养1.定期检查阀门各部件，确保正常运行。

2.保持阀门清洁，避免异物进入阀门内部。

3.定期检查阀门密封性能，发现问题及时处理。

4.定期给阀门执行器添加润滑油，保持其正常工作。

5.定期检查电气控制部分，确保其可靠连接、稳定工作。

综上所述，气动调节阀国标型号在遵循国家标准的基础上，具有良好的性能和广泛的应用。

在实际工程中，合理选择和正确使用国标型号气动调节阀，可以提高自动化控制系统的稳定性和可靠性。

气动调节阀解析

向动作的调节阀叫做气开式调节阀。 2、气关式调节阀
当膜头上压缩空气压力增加时，阀门推杆向减小开度的方向动作的调节阀叫做气关式调节阀。
调节阀的分类及特点
按照调节阀作用形式分类
调节阀的分类及特点
按照调节阀动作形式分类
1、直行程调节阀经执行器驱动，阀杆带动阀芯做垂直于阀座的上升或下降
动作，按照阀芯形式可分为直通单座阀，双座阀，笼式阀，角阀等。 2、角行程调节阀
利用套积，形成了各种流量特性，并实现流量的调节。不平衡力小、稳定性好、不易振荡，允许压差范围大，噪音低。
调节阀的分类及特点
三通阀
角阀
·有分流型、合流型
·特殊场合使用
·适用于高静压与高压差的场合
调节阀的分类及特点
偏心旋转（球阀）
偏心旋转阀（蝶阀）
·结构简单，密封性好 ·体积小、重量轻
·结构简单，体积小，重量轻 ·适用于大口径，低压差场所
调节阀的分类及特点
上阀盖的结构形式
适用于常温场合，工作温度为
20~200°C
适用于高温或低温，工作温度为60~450 °C
调节阀的分类及特点
适用于深度冷冻的场合，工作温度为
-250~-60 °C
阀芯与执行机构通过齿轮或连杆机构相连，将执行器输出的直线动作转变为阀芯的角度变化。常见形式有偏心旋转球阀和蝶阀。
调节阀的分类及特点
直通单座阀
直通双座阀
泄漏量小，易于保证密封
不平衡力大，仅适用于低压场合
易被流体冲蚀或产生汽蚀
·不平衡力小，允许压差大 ·加工精度高，泄露量大
调节阀的分类及特点
套筒式（笼式）调节阀
阀是由阀体、上阀盖组件、下阀盖和阀内件组成的。

气动调节阀调试说明

气动调节阀调试说明气动调节阀是一种常见的工业控制阀，用于调节流体介质的压力、流量、温度等参数。

为了确保气动调节阀的正常工作，需要进行正确的调试。

以下是气动调节阀调试的步骤和注意事项：1. 确定调试目标：在开始调试之前，首先要明确调试的目标，例如调节阀的开度范围、阀门的响应速度、阀门的稳定性等。

2. 检查气源：确保气源供应正常，并检查工作压力是否符合阀门的要求。

3. 调节气压：使用调节器调节气压，使其在设计范围内如辅助腔和执行器两端。

通常，辅助腔的气压应大于执行器两端的气压，以使阀门打开。

调节器调节气压时要逐步进行，避免突然增加或减少气压。

4. 调整行程开度：通过调节行程开度来控制阀门的开关程度。

在调试之前，需要根据实际需要确定阀门的全开和全关行程，并通过调节位置器或手动装置来调整行程开度。

5. 检查阀门响应：在调试过程中，需要检查阀门的响应速度和灵敏度。

可以通过改变输入信号或手动操作来验证阀门的响应。

正常情况下，阀门应能迅速响应并稳定在所需的位置。

6. 调整稳定性：根据实际需要，调节阀门的稳定性。

稳定性是指阀门在工作过程中的抗干扰和抗震动能力。

可以通过增加阀门的补偿增益或减小比例增益来提高阀门的稳定性。

7. 进行整体调试：在完成以上步骤后，需要对整个气动调节阀系统进行综合调试，以确保其整体的正常工作。

在进行气动调节阀调试时，还需要注意以下事项：- 注意安全：在调试过程中，要注意阀门系统的安全，避免意外发生。

使用个人防护装备，并确保周围环境安全。

- 记录数据：在调试过程中，要记录关键数据，如气源压力、阀门行程、响应时间等，以便后续分析和参考。

- 注意阀门堵塞：如果阀门长期不用或介质特殊，可能导致阀门堵塞。

在调试之前，应检查阀门是否堵塞，并清洁必要的部件。

- 定期维护：调试完成后，应定期对气动调节阀进行维护和检修，以确保其长期稳定的工作。

总之，正确的气动调节阀调试是保证系统正常工作的关键步骤。

通过按照以上步骤和注意事项进行调试，可以提高阀门的性能和可靠性，保证系统的正常运行。

常用的阀门种类

常用的阀门种类阀门是一种用于控制流体流动的设备，广泛应用于许多工业领域。

根据不同的工作原理和应用场景，阀门可以分为多种类型。

本文将介绍常见的阀门种类及其特点。

1. 截止阀截止阀（Gate Valve）是最简单、最常见的一种阀门。

它通过提升或降低闸板来控制流体的通断。

截止阀具有结构简单、密封性好、流量大等优点，广泛应用于液体和气体管道中。

2. 蝶阀蝶阀（Butterfly Valve）以其结构简单、重量轻、操作方便而受到广泛关注。

它通过旋转圆盘来控制流体的通断和调节流量。

蝶阀适用于大口径管道，具有快速开启和关闭功能，并且能够实现较好的密封性能。

3. 球阀球阀（Ball Valve）是一种使用球形截断件来控制流体通断和调节流量的阀门。

球阀具有操作轻便、密封可靠等特点，广泛应用于液体和气体管道中。

球阀的开关速度快，且密封性能好，适用于高压和高温条件下的工作环境。

4. 调节阀调节阀（Control Valve）是一种用于调节流量、压力和温度的阀门。

它通过改变阀门开度来控制流体的通断和调节流量。

调节阀具有精确控制、稳定性好等特点，广泛应用于化工、石油、电力等行业。

5. 安全阀安全阀（Safety Valve）是一种用于保护设备和系统免受过压的损害的阀门。

当系统内压力超过设定值时，安全阀会自动打开，释放多余的压力。

安全阀具有结构简单、可靠性高等特点，在化工、石油、锅炉等领域得到广泛应用。

6. 止回阀止回阀（Check Valve）是一种用于控制流体单向流动的阀门。

它通过弹簧或重力来实现自动关闭，在流体反向流动时起到截断作用。

止回阀具有结构简单、操作可靠等特点，广泛应用于液体和气体管道中。

7. 膨胀节阀膨胀节阀（Expansion Joint Valve）是一种用于补偿管道热胀冷缩变形的阀门。

它通过可伸缩的结构来吸收管道在温度变化时产生的热胀冷缩变形，保持管道的正常运行。

膨胀节阀适用于高温、高压和大口径的管道系统。

气动阀门的原理介绍

气动阀门的原理介绍中国泵业网常见的阀门有很多种，而气动阀门便是其中的一个。

气动阀门的机能是极好的，被广泛运用于产业行业当中，使用价值极高。

就目前而言，市道市情上的气动阀门种类也有良多，不同规格的阀门，它的形状与机能也会存在差异，可以知足不同行业对它的需求。

气动阀门是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节；V型阀芯最合用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节机能零敏，体积小，可竖卧安装。

合用于控制气体、蒸汽、液体等介质。

特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成；有一个近似等百比的固有流量特性；采用双轴承结构，启动扭矩小，具有极好的敏捷度和感应速度；超强的剪切能力。

气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。

它的组成部门为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。

执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。

阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。

因为现在的控制方式和手段越来越多，在实际产业生常和产业控制中，用来控制气动执行机构的方法也良多，常用的有以下几种。

(一)基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监督阀门的工作状态，判定阀门是处于开阀仍是关阀状态，通过编程记实阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。

通过这些输出信号，控制阀门的开关动作。

根据系统的要求，可将智能阀门显示仪从硬件上分为3部门来设计：模拟部门、数字部门、按键/显示部门。

1、模拟电路部门主要包括电源、模拟量输入电路、模拟量输出电路三部门。

2、数字电路部门主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。

气动调节阀的主要组成部件与结构

气动调节阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。

气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

气动调节阀的主要组成部件气动调节阀是一款控制简单、反应迅速、本质安全的调节阀产品，在工业自动化控制领域中有着不可或缺的作用，本文主要和大家聊聊气动调节阀的主要组成部件。

气动调节阀的主要组成部件与结构1.减压阀：降低控制气源压力，以适宜执行机构的工作压力；2.过滤器：滤去压缩空气中的水和其它杂质，保证进入电/气转换器定位器以及执行机构的压缩空气的清洁。

许多产品是减压阀和过滤器一体化设计。

3.电/气转换器：将控制系统的4-20mA电流信号转换成3-15psi（0.2-1kg/cm）的气压控制信号；4.定位器：是阀位控制的核心部件，对调节阀的阀位进行精确控制；5.位置变送器：通过连杆与阀杆的位移同步产生转角移动，转换成4-20mA 电信号，线性的反应阀门的开度。

6.行程开关：通常安装在阀门的全开和全关位置，用以发出阀门全开和全关的信号送到控制系统。

7.为了实现某些特殊的控制功能，一些执行机构上还配备了其它的控制部件，如实现联锁功能的电磁阀，实现保位功能的保位阀，加快动作速度的气动放大器，失气时维持短时操作的储能罐等。

气动调节阀结构：气动调节阀主要由气动执行机构、阀体和附件三部分组成。

执行机构以洁净压缩空气为动力，接收4~20毫安电信号或20~100KPa气信号，驱动阀体运动，改变阀芯与阀座间的流通面积，从而达到调节流量的作用。

为了改善阀门的线性度，克服阀杆的摩擦力和被调介质工况（温度、压力）变化引起的影响，使用阀门定位器与调节阀配套，从而使阀门位置能按调节信号精准定位。

执行机构由隔膜/活塞、弹簧、手轮、气动杆、连轴器等主要部件构成；阀体的主要部件有阀笼、阀瓣、阀座、阀杆、阀笼压环等；其他附件如电磁阀、减压阀、过滤器、电流/气压转换器、定位器、流量放大器等。

气动调节阀的结构和原理

气动调节阀的结构和原理气动调节阀是一种通过气源控制阀芯位置以调节介质流量或压力的阀门，具有结构简单、响应速度快、可靠性高等特点。

它广泛应用于化工、石油、电力、冶金、制药等工业领域，是流体控制系统中不可或缺的重要组成部分。

一、气动调节阀的结构1.阀体：气动调节阀的阀体通常由钢、铸铁、不锈钢等材料制成，具有较强的耐压、耐腐蚀能力。

阀体内部通道的形状、长度和直径对介质流动的影响很大，通常经过精密设计和加工。

2.阀芯：阀芯是气动调节阀的关键部件，其位置的改变直接影响介质流量或压力的调节。

阀芯通常采用锥形、球形或圆柱形设计，材质选择带有良好的耐磨损性能和尺寸稳定性。

3.气动执行器：气动执行器是气动调节阀的动力装置，通常由气缸、阀杆、活塞等组成，通过气源的输入输出控制阀芯的位置。

气动执行器有单作用和双作用两种形式，单作用气动执行器只有一侧带气室，阀芯只能做单向调节；而双作用气动执行器则两侧均带气室，可实现双向调节。

4.位置调节装置：位置调节装置用于手动或自动控制气动调节阀的阀芯位置，通常包括手轮、手柄、行程开关、限位器等。

手动调节时可直接使用手轮或手柄旋转，自动调节时则通过行程开关和限位器实现对阀芯位置的实时监控和控制。

二、气动调节阀的工作原理气动调节阀的工作原理是通过气源的输入控制阀芯的位置，从而调节介质流量或压力。

具体工作原理如下：1.气源输入：气源通过气管连接气动执行器的气室，通过调节气源的压力和流量，控制气动执行器的动作。

2.阀芯位置调节：当气源输入时，气动执行器内的气压会推动阀芯向开启或关闭方向移动，改变介质通道的大小，从而实现介质流量或压力的调节。

3.反馈控制：气动调节阀通常会配置位置传感器或行程开关，实现对阀芯位置的实时监测和反馈控制。

当阀芯位置偏离设定值时，反馈控制系统会通过控制气源的输出来调整阀芯位置，保持介质流量或压力的稳定。

4.手动调节：气动调节阀也可以通过手动操作来调节阀芯位置，通常通过手轮、手柄等位置调节装置来实现。

气动开关阀工作原理

气动开关阀工作原理
气动开关阀是一种利用气动力来控制流体的阀门。

它基本上由阀体、传动机构和控制装置组成。

其工作原理可以描述如下：
1. 阀体：气动开关阀的阀体通常由金属材料制成，具有至少两个流体通道，其中一个是流入通道（入口），另一个是流出通道（出口）。

2. 传动机构：气动开关阀的传动机构由腔室、活塞、弹簧和膜片组成。

当控制装置送去气源时，气压进入腔室，使活塞受到推力后移，从而关闭阀门；而当控制装置停送气源或向腔室排气时，腔室内的气压降低，弹簧的作用下，活塞恢复原位，阀门打开。

3. 控制装置：气动开关阀的控制装置通常由气源和控制元件组成。

气源提供供气压力和流量，控制元件则负责控制气体进出阀体的时机和持续时间。

具体的工作过程可以分为如下几个步骤：
1. 初始状态：活塞处于原位，阀门处于打开状态。

此时，入口流体可以通过阀体直接流向出口。

2. 打开阀门：当控制装置接收到相应的信号后，气源通过控制元件进入阀体的腔室，使活塞受到推力后移，阀门关闭。

此时，入口流体无法通过阀体流向出口。

3. 关闭阀门：当控制装置停止供气或向腔室排气时，腔室内的气压降低，弹簧的作用下，活塞恢复原位，阀门打开。

此时，入口流体可以再次通过阀体流向出口。

通过控制装置的控制，气动开关阀可以反复实现阀门的开关动作，从而控制流体的通断。

这种工作原理使气动开关阀能够在工业生产中使用广泛，并具有较高的可靠性和稳定性。

气动调节阀的工作原理【附图】

气动调节阀是石油，化工，电力，冶金等工业企业广泛使用的工业过程控制仪器之一。

化工生产中的调节阀在调节系统中必不可少。

它是工业自动化系统的重要组成部分。

以下内容带您全面了解气动控制阀的工作原理及作用方式。

工作原理以压缩空气为动力源，气缸为执行器，并借助电动阀门定位器，变矩器，电磁阀，保持阀等附件驱动阀门实现开关量或比例调节。

自动控制系统的控制信号用于完成管道介质的调整：流量，压力，温度和其他过程参数。

特点是控制简单，响应速度快，本质安全，无需采取额外的防爆措施。

气动调节阀工作原理（图）气动调节阀通常由气动执行器和调节阀的连接，安装和调试组成。

气动执行器可分为单作用和双作用。

单作用执行机构中有复位弹簧，而双作用执行机构中没有复位弹簧。

当阀失去原点或突然失效时，单作用执行器可以自动返回到初始设置的打开或关闭状态。

气动控制阀根据作用形式分为空气开启型和空气关闭型两种，即所谓的常开型和常闭型。

气动控制阀的气动开启或关闭通常是通过执行器的正反作用和阀的状态结构不同的组装方法。

作用方式空气打开型（常闭型）是指当膜头上的气压增加时，阀朝打开度增加的方向移动。

当达到输入气压的上限时，阀完全打开。

相反，当气压降低时，阀沿关闭方向移动，而当没有空气输入时，阀完全关闭。

Gu通常将空气打开控制阀称为故障关闭阀。

空气封闭型（常开型）的操作方向与空气开放型相反。

当气压升高时，阀门沿关闭方向移动；当气压降低或不存在时，阀门沿打开方向移动或直至完全打开。

Gu通常将气体关闭控制阀称为故障打开阀。

根据工艺生产的安全性来考虑选择开气和闭气。

切断气源后，调节阀在关闭或打开位置安全吗？例如，加热炉的燃烧控制，将调节阀安装在燃气管道上，并且根据炉的温度或炉出口处的加热材料的温度来控制燃料的供应。

此时，选择打开空气的阀门更安全，因为一旦停止供气，关闭阀门比完全打开阀门更合适。

如果空气供应中断并且燃油阀完全打开，则存在过热的危险。

另一个例子是由冷却水冷却的热交换装置。

气动调节阀工作原理

气动调节阀工作原理
气动调节阀是一种常用于工业自动化系统中的控制元件，它能够根据输入的电气信号控制流体介质的流量、压力或液位。

气动调节阀的工作原理如下：
1. 气动执行机构：气动调节阀的核心部分是气动执行机构，它包括活塞、气动膜片和弹簧等部件。

当输入的电气信号改变时，气动执行机构会相应地调整阀门的开度。

2. 气源：气动调节阀需要通过气源提供压缩空气来驱动气动执行机构。

通常，气源会通过管道连接到气动调节阀的入口。

3. 压缩空气的作用：当气源通过入口进入气动执行机构时，压缩空气会使气动膜片受到压力从而产生力量，这个力量会使活塞运动。

同时，弹簧也起到了平衡力的作用，使活塞保持在一定位置。

4. 出口压力调节：根据输入的电气信号，调节阀会调整阀门的开度，从而改变流体介质通过阀门的流量。

当阀门开度增大时，流量也会增大；反之，阀门开度减小时，流量也会减小。

通过这种方式，调节阀能够根据需要控制流体介质的压力。

综上所述，气动调节阀的工作原理是通过气源提供压缩空气驱动气动执行机构，根据输入的电气信号调整阀门的开度来控制流体介质的流量、压力或液位。

根据气动调节阀与电动调节阀特点讲讲它们的区别

根据气动调节阀与电动调节阀特点讲讲它们的区别气动调节阀与电动调节阀的区别就是：一个用电，一个用气；电动阀门使用电机做动力，气动阀使用压缩空气作动力。

1、气动阀门优点：对气体介质和小管径液体效果好，成本低，维护方便。

缺点：受空压气压力波动的影响，在北方冬季易受空压气含水影响，造成传动部分冻结、不动作。

2、电动阀门优点：对液体介质和大管径气体效果好，不受气候影响。

不受空压气的压力影响。

缺点：成本高、在潮湿环境不好。

3、一般气动要比电动快，电动的都是手电两用的。

而气动要手、气两用的价格比较高。

4、电动阀门用于一些大管径的地方，因为气动很难做到，但是电动阀门的稳定性不如气动，开关速度慢，执行机构长时间会出现卡齿现象。

气动阀门开关速度快、精度高，但是需要稳定的气源。

气动调节阀与电动调节阀具体区别如下：一、气动调节阀性能特点：气动调节阀由气动执行机构和调节阀组合而成，其主要特点是：1、挤压的高强度铝质缸体，内表面经细磨及硬质阳极氧化处理，使用寿命长，摩擦系数低、动作迅速。

2、优美紧凑、现代化的造型，多规格的系列产品使选型更经济实惠。

3、所有活动表面均选用高质量的轴承，低摩擦、长寿命、无噪音。

4、外部安装两个独立的行程调节机构，方便进行±5°全开或全关位置的调整。

5、活塞和端盖采用压铸铝合金，强度高、重量轻。

6、改变密封件，可应用于高温或低温场合。

7、根据需要可提供多种角行程和三位式气动执行器。

8、控制简单，且本质安全。

不需另外再采取防爆措施。

9、但其基本误差与灵敏度，过低是需要改进的一点。

二、电动调节阀性能特点：电动调节阀由电动执行机构和调节阀组合而成，其主要特点是：1、重量轻，外型美观。

2、功能上可替代众多功能不齐全的产品，使造型简化，解决了工厂管理复杂、选型复杂、维护工作量大的缺点。

3、电动调节阀的可调比大，一般可达100，并且从开度的10%到90%均可保证良好的调节性。

4、动作平稳，可靠性极高，可解决传统阀泄漏大的致命结构缺陷。

气动调节阀的检验标准

气动调节阀的检验标准气动调节阀的检验标准包括以下几个方面：1. 外观检查：气动调节阀的外壳零件表面应涂镀层光洁、完好、无锈蚀，表面无积点、积油。

阀门的铭牌应符合现行GB标准《通用阀门标志》GB 12220的规定。

对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。

2. 安装检查：气动调节阀应安装牢固、不松动，零部件完整无损，安装位置恰当，便于维护。

紧固件无松动和损伤现象，可动部分灵活可靠、无卡涩。

对于气动执行机构，其外壳管路附件连杆等零件表面也应涂镀层光洁、完好、无锈蚀，安装牢固、不松动。

3. 功能检查：气动调节阀应有完整的气动执行机构和阀门定位器，其动作应平稳、灵活、无卡涩、无跳动，全行程时间应符合制造厂的规定。

在失去控制信号时，阀门应闭锁不动。

带有自锁保护的执行机构应逐项检查其自锁保护的功能。

对于气动单座调节阀，应存放在干燥的室内，通路两端必须堵塞，不准堆置存放。

长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。

4. 气源检查：关闭气源手动阀，断开阀体处的气源管接头，打开气源手动阀进行管路吹扫1-2min；关闭气源手动阀，接回气源管接头，确认接头无泄漏；如果有泄漏，必须更换密封圈或进行处理。

气动调节器的气源和调节系统外部管道必须连接准确、牢固、无漏气。

5. 校验检修记录：维修或更换的调节阀及其附件安装应规范、牢固，各连接处无泄露，阀门开关自如，灵活，动作稳定，零点、量程调校符合使用要求，指示准确；配件齐全；材质正确，各部件清洁，并做好校验检修记录。

综上所述，气动调节阀的检验标准包括外观检查、安装检查、功能检查、气源检查和校验检修记录等方面。

在检验过程中，应严格按照标准进行检查，确保气动调节阀的正常运行和使用安全。

气动调节阀国标型号

气动调节阀国标型号摘要：一、气动调节阀概述二、国标型号分类三、气动调节阀选型注意事项四、应用领域及优势五、结论正文：一、气动调节阀概述气动调节阀是一种利用压缩空气驱动，实现流体控制和调节的自动化基础元件。

它广泛应用于工业自动化、流体控制系统、暖通空调、给排水等领域，对气体、液体等介质进行流量、压力、温度等参数的调节。

二、国标型号分类根据我国国家标准GB/T 12238-2006《通用阀门钢制阀门法兰连接和对焊连接》规定，气动调节阀国标型号主要包括以下几种：1.直通单座调节阀：ZZYP、ZZYM、ZZYL等；2.直通双座调节阀：ZZXP、ZZXM、ZZXL等；3.角式调节阀：ZZJP、ZZJM、ZZJL等；4.套筒式调节阀：ZZSN、ZZSF、ZZSL等；5.笼式调节阀：ZZGP、ZZGD、ZZGL等；6.偏心旋转阀：ZZHR、ZZHM、ZZHL等。

三、气动调节阀选型注意事项1.选用气动调节阀时，应根据实际工况、介质特性、调节范围、安装空间等因素进行综合考虑；2.选择合适的阀门类型，如直线型、等百分比型、抛物线型等；3.注意阀门材质，确保介质与阀门材料相容，避免腐蚀、磨损等问题；4.考虑阀门尺寸和重量，确保安装、操作和维护的方便；5.选用合适的执行器，根据调节阀的工作压力、行程等参数选择合适的气缸、气动元件等；6.考虑电气、气动附件，如限位开关、定位器、减压阀等，以实现精确控制。

四、应用领域及优势气动调节阀具有以下应用领域及优势：1.应用领域：石油、化工、冶金、建材、医药、食品等行业；2.优势：a.结构简单，维护方便；b.动作速度快，响应时间短；c.节能环保，减少能源消耗；d.控制精度高，实现精确调节；e.安全性高，防爆、抗电磁干扰能力强。

五、结论气动调节阀作为流体控制系统的重要组成部分，在工业生产等领域具有广泛的应用。

了解国标型号分类、选型注意事项，可以帮助我们更好地选用合适的气动调节阀，实现精确控制，提高生产效率。
