反激式变换器中RCD箝位电路的设计
RCD箝位反激变换器的设计与实现
RCD 箝位反激变换器的设计与实现
1 引言
反激变换器具有电路拓扑简洁、输入输出电气隔离、电压升/降范围宽、易于多路输出等优点，因而是逆变器辅助开关电源理想的电路拓扑。
然而，反激变换器功率开关关断时由漏感储能引起的电压尖峰必须用箝位电路加以抑制。
由于RCD 箝位电路比LCD 箝位、有源箝位电路更简洁且易实现，因而RCD 箝位反激变换器在小功率变换场合更具有实用价值。
将RCD 箝位反激变换器与峰值电流控制技术结合在一起，便可获得高性能的逆变器辅助开关电源。
本文主要论述RCD 箝位反激式变换器的原理，介绍了UC3843 电流控制型脉宽调制器的各种设置，并给出了设计实例与试验结果。
2 RCD 箝位反激式变换器的原理
2.1 功率电路
采用RCD 箝位的反激变换器，如图1 所示。
当功率开关S 关断时，变压器T 漏感的储能将转移到箝位电容C 中，并在电阻R 上消耗，从而使功率开关S 关断时产生的电压尖峰得到了有效的抑制。
然而，箝位电路参数对反激变换器的性能有重要的影响。
选取不同R、C 值时，箝位电容电压波形如图2 所示。
图2(a)中，C 取值较大，C 上电压缓慢上升，副边反激过冲小，变压器原边能量不能迅速传递到副边；图2(b) 中，R、C 值合适，C 上电压在S 截止瞬间冲上去，然后D 截止，C 通过R 放电，到S 开通瞬间，C 上电压应放到接近(N1/N2)Uo；图2(c)中，R、C 均偏小，C 上电压在S 截止瞬间冲上去，然后因为RC 时间常数小，C 上电压很快放电到等于(N1/N2)Uo，此时RCD 箝位电路将成为反激变换器的死负。
反激式开关电源的RCD吸收电路的设计讲义

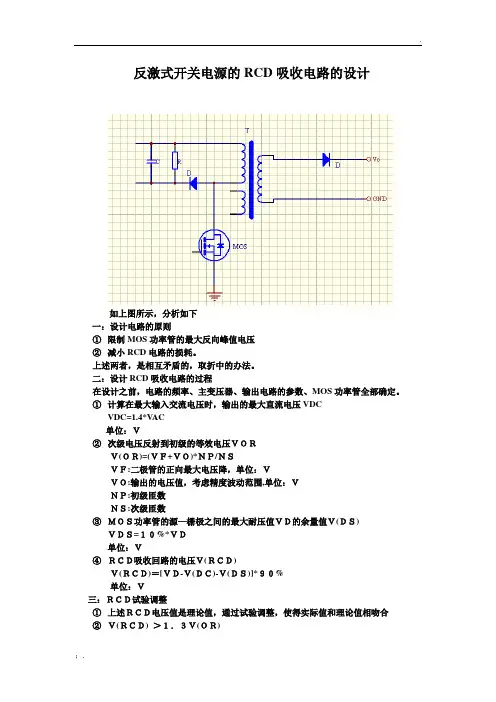

反激式开关电源的RCD吸收电路的设计如上图所示，分析如下一：设计电路的原则①限制MOS功率管的最大反向峰值电压②减小RCD电路的损耗。
上述两者，是相互矛盾的，取折中的办法。
二：设计RCD吸收电路的过程在设计之前，电路的频率、主变压器、输出电路的参数、MOS功率管全部确定。
①计算在最大输入交流电压时，输出的最大直流电压VDCVDC=1.4*V AC单位：Ｖ②次级电压反射到初级的等效电压ＶＯＲＶ(ＯＲ)=(ＶＦ+ＶＯ)*ＮＰ/ＮＳＶＦ:二极管的正向最大电压降，单位：ＶＶＯ:输出的电压值，考虑精度波动范围,单位：ＶＮＰ:初级匝数ＮＳ:次级匝数③ＭＯＳ功率管的源—栅极之间的最大耐压值ＶＤ的余量值Ｖ(ＤＳ)ＶＤＳ=１０%*ＶＤ单位：Ｖ④ＲＣＤ吸收回路的电压Ｖ(ＲＣＤ)Ｖ(ＲＣＤ)＝[ＶＤ-Ｖ(ＤＣ)-Ｖ(ＤＳ)]*９０%单位：Ｖ三：ＲＣＤ试验调整①上述ＲＣＤ电压值是理论值，通过试验调整，使得实际值和理论值相吻合②Ｖ(ＲＣＤ)＞１．３Ｖ(ＯＲ)若实际测量值小于１．３倍的话，说明选取的ＭＯＳ功率管的ＶＤ值太小．③ＭＯＳ功率管的ＶＤ＜２Ｖ(ＤＣ)若实际测量值大于２倍的话，说明选取的ＭＯＳ功率管的ＶＤ值太大．④Ｖ(ＲＣＤ) ＜１．２Ｖ(ＯＲ)说明ＲＣＤ吸收回路会影响开关电源的效率．⑤Ｖ(ＲＣＤ)是有Ｖ(ＲＣＤ１)和Ｖ(ＯＲ)组成的．⑥ＲＣ时间常数τ是有开关电源的频率确定，一般选择１０—20个周期。
⑦选择RC:任意选取瓷片电容和电阻，一般为电阻几十K电阻——几百K的电阻，电容选择几nF——几十nF不等。
任意选择R、C的值，通入交流电压，调节调压器，根据先低压后高压、先轻载后重载的原则，试验过程中观察V(RCD)的值，务必V（RCD）的值小于理论值，调节调压器时，当等于理论值时，停止试验，把R 值变小，重新调整。
合适的RC标准：当高压、重负载时，V(RCD)实际测量值等于理论值。
⑧R的功率应根据V(RCD)的最大值所得，一般计算值的2倍。
反激式变换器中RCD箝位电路的设计分析
反激式变换器中RCD箝位电路的设计分析反激式变换器是一种常见的DC-DC变换器拓扑结构，具有简单、高效的特点。
在反激式变换器的设计中，RCD箝位电路扮演着非常重要的角色。
本文将从设计和分析的角度探讨RCD箝位电路在反激式变换器中的作用、设计原则以及优化方法。
首先，让我们来了解一下RCD箝位电路在反激式变换器中的作用。
反激式变换器的基本原理是利用输入电感储存能量，并通过控制开关管的开关周期实现能量的传递。
箝位电路的作用是限制开关管的电压峰值，以确保开关管能够正常工作，同时减小电压应力和电流应力，提高系统的可靠性和效率。
在设计RCD箝位电路时，首先要确定电容C、电感L和电阻R的合适取值。
理想的RCD箝位电路应该具有良好的限压、保护开关管的功能，同时要保证电路的稳定性和效率。
设计原则之一是要选择合适的电感L。
选择合适的电感值可以在箝位电路中产生合适的电感电流，以保证开关管正常工作。
一般来说，电感的电流应该在稳态工作状态下不超过其可承受的最大电流。
另外，电感值的选择还应考虑反激式变换器的输入电压、输出电压和负载条件，以及电感的尺寸和成本。
设计原则之二是要选择合适的电容C。
电容C的选择要考虑三个方面：限制开关管的电压峰值、储存能量和抑制电压尖峰。
合适的电容值可以限制开关管的电压峰值，以保护开关管不受电压应力过大的影响。
另外，电容的容量也会影响电路的能量储存和输出效率。
较大的电容值可以增加能量储存，但也会增加电路的成本和尺寸。
此外，电容的选择还需要考虑电容的ESR（壳体电阻）和ESL（壳体电感），以提高电路的性能和稳定性。
设计原则之三是要选择合适的电阻R。
电阻R的作用是限制开关管的电流，以保护开关管不受电流应力过大的影响。
合适的电阻值要根据开关管的最大电流和电路的工作条件来确定。
较小的电阻值可以减小电流应力，但也会降低电路的效率和稳定性。
因此，需要在保护开关管的同时兼顾效率和稳定性。
在实际的设计中，可以通过仿真和实验来验证和优化RCD箝位电路的设计。
RCD钳位电路分析及参数设计
4 RCD钳位电路4.1基本原理分析由于变压器漏感的存在，反激变换器在开关管关断瞬间会产生很大的尖峰电压，使得开关管承受较高的电压应力，甚至可能导致开关管损坏。
因此，为确保反激变换器安全可靠工作，必须引入钳位电路吸收漏感能量。
钳位电路可分为有源和无源钳位电路两类，其中无源钳位电路因不需控制和驱动电路而被广泛应用。
在无源钳位电路中，RCD 钳位电路因结构简单、体积小、成本低而倍受青睐。
RCD钳位电路在吸收漏感能量的时候，同时也会吸收变压器中的一部分储能，所以RCD钳位电路参数的选择，以及能耗到底为多少，想要确定这些情况会变得比较复杂。
对其做详细的分析是非常必要的，因为它关系到开关管上的尖峰电压，从而影响到开关管的选择，进而会影响到EMI，并且，RCD电路设计不当，会对效率造成影响，而过多的能量损耗又会带来温升问题，所以说RCD钳位电路可以说是很重要的部分。
图9图10图11反激变换器RCD 钳位电路的能量转移过程可分成5 阶段，详细分析如下：1）t0-t1阶段。
开关管T1导通，二极管D1、D2因反偏而截止，钳位电容C1通过电阻R1释放能量，电容两端电压UC下降；同时，输入电压Ui加在变压器原边电感LP两端，原边电感电流ip线性上升，其储能随着增加，直到t1时刻，开关管T1关断，ip增加到最大值。
此阶段变换器一次侧的能量转移等效电路如图2(a)所示。
2）t1-t2阶段。
从t1时刻开始，开关管进入关断过程，流过开关管的电流id 开始减小并快速下降到零；同时，此阶段二极管D2仍未导通，而流过变压器原边的电流IP首先给漏源寄生电容Cds恒流充电(因LP很大)，UDS快速上升(寄生电容Cds较小)，变压器原边电感储存能量的很小一部份转移到Cds；直到t2时刻，UDS 上升到Ui+Uf(Uf为变压器副边向原边的反馈电压)。
此阶段变换器一次侧的能量转移等效电路如图2(b)所示，钳位电容C1继续通过电阻R1释放能量。
认识反激中的RCD吸收电路
认识反激中的RCD吸收电路单端反激式具有结构容易，输入输出电气隔离，输入范围宽，易于实现多路输出，牢靠性高，成本低等优点而广泛应用于中小功率场合。
但因为反激漏感影响，其功率开关管在关断时将引起电压尖峰，必需用钳位加以抑制，因此RCD钳位电路以其简洁易实现多用于小功率场合。
图 1和图 2分离为反激电路中的RCD钳位电路和C两端的电压波形。
图 1反激中的 RCD钳位电路图 2 电容两端波形1.漏感的抑制变压器的漏感是不行消退的，但可以通过合理的电路设计和绕制使之减小。
设计和绕制是否合理，对漏感的影响是很显然的。
采纳合理的办法，可将漏感控制在初级的2%左右。
设计时应综合变压器磁芯的挑选和初级匝数确实定，尽量使初级绕组可紧密绕满磁芯骨架一层或多层。
绕制时绕线要尽量分布得紧凑、匀称，这样线圈和磁路空间上更临近垂直关系，耦合效果更好。
初级和次级绕线也要尽量靠得紧密。
励磁电感LM同抱负变压器并联，漏感LK同励磁电感串联，变压器中漏感能量不能传递到副边，若不实行措施，漏感将通过寄生电容释放能量，引起电压过冲和振荡，引起EMI。
为抑制其影响，可在变压器初级并联RCD钳位电路。
2.钳位电路的工作原理引入RCD钳位电路，目的是消耗漏感能量，但不能消耗主励磁电感能量，否则会降低电路效率，因此在电路设计调试过程中要挑选恰当的R及C的值，以使其刚好消耗掉漏感能量。
下面将分析其工作原理。
当开关管Q关断时，变压器初级线圈电压反向，同时漏感LK释放能量挺直对C举行充电，电容C电压快速升高，D截止后C通过R举行放电若C值较大，C上电压缓慢升高，副边反激过冲小，变压器能量不能快速传递到副边;若C值特殊大，电压峰值小于副边反射电压，则钳位电容上电压将向来保持在副边反射电压附近，即钳位变为负载，向来在消耗磁芯能量，此时电容两端波形 3 (a)所示。
图 3 电容两端波形若RC过小，则电容C充电较快，且C将通过电阻R很快放电，囫囵过程中漏感能量消耗很快，在Q开通前钳位电阻则成为变压器的负载，消耗变压器存储的能量，降低效率，电容C两端波形 3(b)所示。
反激电路rcd电路设计
反激电路和RCD电路是电子工程中常见的电路类型，它们的设计和实现需要考虑许多因素，包括电源电压、负载电流、电路效率、电磁干扰等。
下面将详细介绍反激电路和RCD 电路的设计过程。
一、反激电路设计反激电路是一种常见的电源转换电路，它可以将输入的交流电压转换为直流电压，同时提供电流和电压的调节功能。
在设计反激电路时，需要考虑以下因素：输入电压和电流：输入电压和电流的大小直接影响到反激电路的效率和性能。
因此，在设计反激电路时，需要根据实际需求选择合适的输入电压和电流。
输出电压和电流：输出电压和电流的大小需要根据实际应用来确定。
一般来说，输出电压越高，输出电流越小，反之亦然。
因此，在设计反激电路时，需要根据实际需求选择合适的输出电压和电流。
开关频率：开关频率是反激电路中开关管的工作频率，它直接影响到反激电路的体积、重量和效率。
一般来说，开关频率越高，反激电路的体积越小、重量越轻、效率越高。
但是，开关频率过高也会导致电磁干扰和噪声问题。
因此，在设计反激电路时，需要根据实际需求选择合适的开关频率。
磁芯材料：磁芯材料是反激电路中的重要元件，它直接影响到反激电路的效率和性能。
一般来说，磁芯材料的磁导率越高、饱和磁感应强度越大，反激电路的效率越高、性能越好。
但是，磁芯材料的价格也越高。
因此，在设计反激电路时，需要根据实际需求选择合适的磁芯材料。
二、RCD电路设计RCD电路是一种常见的过电压保护电路，它可以在电源电压过高或过低时切断电源，保护电路免受损坏。
在设计RCD电路时，需要考虑以下因素：输入电压范围：输入电压范围是RCD电路的重要参数之一，它直接影响到RCD电路的工作范围和性能。
因此，在设计RCD电路时，需要根据实际需求选择合适的输入电压范围。
输出电压范围：输出电压范围是RCD电路的重要参数之一，它直接影响到RCD电路的保护效果和性能。
因此，在设计RCD电路时，需要根据实际需求选择合适的输出电压范围。
电阻值和电容值：电阻值和电容值是RCD电路中的重要元件参数之一，它们直接影响到RCD电路的保护效果和性能。
反激式变换器中RCD箝位电路设计方案工科
反激式变换器中RCD箝位电路设计方案工科反激式变换器是一种常用于电源系统中的降压变换器，它具有结构简单、成本低、效率高等优点，在电源系统中得到了广泛应用。
而RCD箝位电路则是反激式变换器中常用的一种保护电路，能有效地保护开关管和二极管，增加系统的可靠性。
本文将针对反激式变换器中RCD箝位电路的设计方案进行探讨，以期能在实际应用中提供一定的参考价值。
设计目标：设计一个能够满足工业应用需求的反激式变换器RCD箝位电路，其设计目标如下：1.保护开关管和二极管，避免过电压和过电流的损害；2.提高系统的效率；3.控制开关管的开关频率，并实现电压的稳定输出；4.降低系统的谐振噪声。
设计步骤：1.选择合适的开关管和二极管：根据输入电压和输出电流的要求，选择合适的开关管和二极管。
开关管应具有低导通电阻和低开关损耗，二极管应具有低反向恢复电压和低开关损耗。
2.确定电感和电容数值：根据输入电压、输出电压和输出电流的要求，确定合适的电感和电容数值。
电感应具有合适的饱和电流和低直流电阻，电容应具有合适的容值和低ESR。
3.设计RCD箝位电路：RCD箝位电路由一个电阻、一个电容和一个二极管组成。
其作用是在开关管关闭后提供一条反向电流通路，以保护开关管和二极管，并降低谐振噪声。
电容的选择应满足箝位电压的要求，电阻的选择应确保电容在关断期间能够完全放电。
4.控制开关管的开关频率：反激式变换器中的开关管的开关频率对整个系统的稳定性和效率有着很大的影响。
通过合理的控制开关管的开关频率，可以实现电压的稳定输出。
常见的控制方法有固定频率控制、变频控制和自适应控制等。
5.进行电路仿真和实验：根据设计的参数，进行电路的仿真和实验，验证设计的可行性和稳定性。
通过仿真和实验结果的分析，对设计进行进一步的改进和优化。
总结：通过以上设计步骤，可以设计出一个满足工业应用要求的反激式变换器RCD箝位电路。
在实际应用中，还需要根据具体的应用场景和要求来优化设计参数，以进一步提高系统的性能和可靠性。
如何设计RCD钳位电路控制原边振铃
简介反激电源是最常用的拓扑之一。
其变压器漏感常会引起原边振铃，并导致会损坏 MOSFET 的电压尖峰。
因此，通过变压器和MOSFET 组件的合理设计来控在反激电路中，一旦 MOSFET 管关断，变压器就会将原边的能量传输到副边，但漏感能量却无法被转移，这会导致电路中的杂散电容产生振铃。
漏感是产生振铃的根本原因，它占总电感量的 1% 至 5%，但却无法完全消除。
不过，我们可以通过特殊的绕线方法来降低漏感。
图 1 显示的三明治绕线法（夹心绕线法）是降低漏感的一种传统方法。
与制作三明治的过程类似，原边绕组（N P ）被一分为二，然后将副边绕组（N S ）依次缠绕在一半的N P 、辅助绕组和剩下的一半N P 上。
图 1：降低漏感的夹心绕线法图2显示了MOSFET 关断后的逆变电路，此时MOSFET 两端的电压由三部分组成：最大输入电压（V INMAX ）、副边折射电压（V OR = n x V O ）和振铃产生的峰值电压（V SPIKE ）。
在输入输出电压、匝数比（n ）和MOSFET 选定的情况下，应尽可能抑制V SPIKE ，以确保MOSFET 工作在应力范围之内。
工程师通常会选择制振铃非常重要。
针对如何降低漏感，RCD 钳位电路设计如何设计RCD 钳位电路控制原边振铃RCD 钳位电路来抑制振铃，因为它设计简单、成本低廉并且能够有效抑制电压尖峰。
图 2：抑制峰值电压以确保 MOS 工作在应力范围之内正确选择 RCD 钳位电路至关重要，因为不理想的电阻和电容值会增加MOSFET 的应力或电路功耗。
图 3 显示出，当 MOSFET 导通时，能量存储在励磁电感 (L M) 和漏电感 (L S) 中；当 MOSFET 关断时，L M中的能量被转移到副边，但漏感能量不会转移。
漏感会被释放以导通D1，并为 C1充电。
一旦充电电压达到 V CLAMP，则D1关断，C1通过R1放电。
图 3：MOSFET 导通/关断时的能量传输选择R 1 时，需要考虑电阻功率 1/3的降额。
反激变换器中RCD箝位电路的研究
电工电气 (2011 No.1)作者简介：刘国伟(1986- )，男，硕士研究生，研究方向为电力电子高频磁技术。
反激变换器中RCD箝位电路的研究摘 要：反激变换器原边漏感对半导体器件的影响较大，通过RCD 箝位电路可以降低半导体器件的关断电压尖峰。
分析了RCD 箝位电路在反激变换器中的工作原理，并介绍了RCD 各个参数的设计方法以及RCD 箝位电路的损耗分析，实验验证了RCD 各参数对反激变换器的影响。
关键词：反激变换器；RCD 箝位电路；电压尖峰中图分类号：TP212 文献标识码：A 文章编号：1007-3175(2011)01-0020-04刘国伟，董纪清(福州大学 电气工程与自动化学院，福建 福州 350108)Abstract: As the primary inductance leakage has greater impact on semiconductor apparatus in the fl yback converter, the RCD clamp circuit can reduce breaking voltage peak of semiconductor apparatus. Analysis was made to the working principle of RCD clamp circuit in the fl yback converter. Introduction was made to the design method of RCD each data and loss analysis of RCD clamp circuit. Experi-ment has veri fi ed the impact of RCD each data on the fl yback converter. Key words: fl yback converter; RCD clamp circuit; voltage peakLIU Guo-wei, DONG Ji-qing（College of Electrical Engineering and Automation, Fuzhou University, Fuzhou 350108, China ）Study of RCD Clamp Circuit in Flyback Converter0 引言反激变换器具有高可靠性、电路拓扑简单、成本低、易于实现多路输出等优点，因此广泛应用于中小功率场合，如电源适配器、逆变器的辅助电源、模块电源等。
反激变换器RCD箝位电路设计的教学探析
关键词 ： 反激变换器 ； Ｒ Ｃ Ｄ箝位 电路 ； 能量传输效率
中图分类号 ： Ｔ Ｍ４ ６ ，Ｇ ６ ４ ２ 文献标识码 ： Ａ 文章编号 ： １ ０ ０ ８ － ０ ６ ８ ６（ ２ ０ １ ４ ） ０ ３ － ０ ０ ５ ９ － ０ ３
路如图 ３ （ ｃ ） 所示 。
开关模态４ ［ ｔ ， ｔ ］ ： ￡ 时刻 ， 漏感电流 。 减小到 零， 变压 器激 磁 电感 中储 存 的能量 向负 载释放 ， 等效
电路如 图 ３ （ ｄ ） 所示。
根 据上 述分析 过 程 可 知 ， 漏 感 和箝 位 电路 在反
源发电、 Ｌ Ｅ Ｄ驱动等各类功率系统 中具有非 常广泛 的应用ｕ 引。但 是 ， 现 有教材对反激 变换器 的分 析 普遍 存 在 以下不 足 ： ① 关 于 反 激 变换 器 的工 作 原 理
和分析过于简单 ； ②没有考虑变压器漏感及箝位电
路对反激变压器能量传输过程 的影响 ； ③缺乏对变
Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ｏ ｎ Ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ ＲＣＤ Ｃｌ ａ ｍｐ ｉ ｎｇ Ｃｉ ｒ ｃ ｕ ｉ ｔ ｆ ｏ ｒ Ｆｌ ｙ ｂａ ｃ ｋ Ｃｏ ｎ ｖ ｅ ｒ ｔ ｅ ｒ
Ｗ Ｕ Ｈ ｏｎ ｇ－ ｆ ｅ ｉ （ Ｃ ｏ ｌ ｌ ｅ ｇ ｅ ｏ ｆＡ ｕ ｔ ｏ ｍ ａ ｔ ｉ ｏ ｎ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ，№ ｎ ｇ Ｕ ｎ ｉ ｖ ｅ ｎ ｉ ￣ｏ ｆＡ ｅ ｒ ｏ ｎ ａ ｕ ｔ ｉ ｃ ｓ ａ ｎ ｄ Ａ ｓ ｔ ｒ ｏ ｎ ａ ｕ ｔ ｉ ｃ ｓ ， № 彬ｎ ｇ ２ １ ０ ０ １ ６ ，Ｃ ｈ ｉ ｎ ａ ）
开关电源RCD电路设计
反激式变换器具有低成本，体积小，易于实现多路输出等优点，因此被广泛应用 于中小功率(≤100w)的电源中。
但是，由于变压器漏感的存在及其它分布参数的影响，反激式变换器在开关管关 断瞬间会产生很大的尖峰电压，这个尖峰电压严重危胁着开关管的正常工作，必 须采取措施对其进行抑制，目前，有很多种方法可以实现这个目的，其中的RCD 箝位法以其结构简单，成本低廉的特点而得以广泛应用，但是，由于RCD箝位电 路的箝位电压会随着负载的变化而变化，如果参数设计不合理，该电路或者会降 低系统的效率，或者会达不到箝位要求而使开关管损坏，本文介绍了反激式变换 器中的RCD箝位电路的基本原理，给出了一套较为实用的设计方法。
Abstract: The application of RCD circuit in converter can realize low cost and low parts cout .How to design that circuit is introduced.
Keyword: RCD clamp, Flyback converter
三、 RCD 箝位电路的设计
在RCD 箝位电路中电阻 Rc和电容Cc的取值都比较大，因此，箝位电容Cc上的电 压在每个开关周期不会有较大的变化，这样，我们可以用一个恒定值 Vclamp来 表示箝位电容两端的电源。在此基础上我们可以按以下几个步骤来设计RCD箝位 电路。
步骤一：确定箝位电压Vclamp
关于我们 联系我们
电子零件 电脑产品 商展中心 采购交易会 环球资源企业网 世界经理人 人才资源
EE Times Network ESM Online
反激式变换器中RCD箝位电路的设计
上网时间 : 2004年09月03日
RCD钳位电路分析及参数设计
4 RCD钳位电路4.1基本原理分析由于变压器漏感的存在，反激变换器在开关管关断瞬间会产生很大的尖峰电压，使得开关管承受较高的电压应力，甚至可能导致开关管损坏。
因此，为确保反激变换器安全可靠工作，必须引入钳位电路吸收漏感能量。
钳位电路可分为有源和无源钳位电路两类，其中无源钳位电路因不需控制和驱动电路而被广泛应用。
在无源钳位电路中，RCD 钳位电路因结构简单、体积小、成本低而倍受青睐。
RCD钳位电路在吸收漏感能量的时候，同时也会吸收变压器中的一部分储能，所以RCD钳位电路参数的选择，以及能耗到底为多少，想要确定这些情况会变得比较复杂。
对其做详细的分析是非常必要的，因为它关系到开关管上的尖峰电压，从而影响到开关管的选择，进而会影响到EMI，并且，RCD电路设计不当，会对效率造成影响，而过多的能量损耗又会带来温升问题，所以说RCD钳位电路可以说是很重要的部分。
图9图10图11反激变换器RCD 钳位电路的能量转移过程可分成5 阶段，详细分析如下：1）t0-t1阶段。
开关管T1导通，二极管D1、D2因反偏而截止，钳位电容C1通过电阻R1释放能量，电容两端电压UC下降；同时，输入电压Ui加在变压器原边电感LP两端，原边电感电流ip线性上升，其储能随着增加，直到t1时刻，开关管T1关断，ip增加到最大值。
此阶段变换器一次侧的能量转移等效电路如图2(a)所示。
2）t1-t2阶段。
从t1时刻开始，开关管进入关断过程，流过开关管的电流id 开始减小并快速下降到零；同时，此阶段二极管D2仍未导通，而流过变压器原边的电流IP首先给漏源寄生电容Cds恒流充电(因LP很大)，UDS快速上升(寄生电容Cds较小)，变压器原边电感储存能量的很小一部份转移到Cds；直到t2时刻，UDS 上升到Ui+Uf(Uf为变压器副边向原边的反馈电压)。
此阶段变换器一次侧的能量转移等效电路如图2(b)所示，钳位电容C1继续通过电阻R1释放能量。
反激式变换器中RCD箝位电路的设计.
反激式变换器中RCD箝位电路的设计在反激式变换器中，箝位电路采用RCD 形式具有结构简单，成本低廉等优点，本文详细论述了该种电路的设计方法。
Abstract: The application of RCD circuit in converter can realize low cost and low parts cout .How to design that circuit is introduced.Keyword: RCD clamp, Flyback converter一、引言反激式变换器具有低成本，体积小，易于实现多路输出等优点，因此被广泛应用于中小功率(≤100w)的电源中。
但是，由于变压器漏感的存在及其它分布参数的影响，反激式变换器在开关管关断瞬间会产生很大的尖峰电压，这个尖峰电压严重危胁着开关管的正常工作，必须采取措施对其进行抑制，目前，有很多种方法可以实现这个目的，其中的RCD箝位法以其结构简单，成本低廉的特点而得以广泛应用，但是，由于RCD箝位电路的箝位电压会随着负载的变化而变化，如果参数设计不合理，该电路或者会降低系统的效率，或者会达不到箝位要求而使开关管损坏，本文介绍了反激式变换器中的RCD箝位电路的基本原理，给出了一套较为实用的设计方法。
二、反激式变换器中RCD箝位电路的工作原理.图为RCD 箝位电路在反激式变换器中的应用。
图中：V clamp:箝位电容两端间的电压V in:输入电压V D:开关管漏极电压L p:初级绕组的电感量L lk:初级绕组的漏感量该图中RCD箝位电路的工作原理是：当开关管导通时，能量存储在Lp和Llk中，当开关管关闭时，Lp中的能量将转移到副边输出,但漏感Llk中的能量将不会传递到副边。
如果没有RCD箝位电路，Llk 中的能量将会在开关管关断瞬间转移到开关管的漏源极间电容和电路中的其它杂散电容中，此时开关管的漏极将会承受较高的开关应力。
若加上RCD 箝位电路，Llk中的大部分能量将在开关管关断瞬间转移到箝位电路的箝位电容上，然后这部分能量被箝位电阻Rc消耗。
RCD钳位电路设计
0 引言ﻫ单端反激式开关电源具有结构简单、输入输出电气隔离、电压升/降范围宽、易于多路输出、可靠性高、造价低等优点，广泛应用于小功率场合。
然而，由于漏感影响,反激变换器功率开关管关断时将引起电压尖峰,必须用钳位电路加以抑制。
由于 RＣD钳位电路比有源钳位电路更简洁且易实现，因而在小功率变换场合ＲCＤ钳位更有实用价值。
1 漏感抑制ﻫ变压器的漏感是不可消除的,但可以通过合理的电路设计和绕制使之减小。
设计和绕制是否合理,对漏感的影响是很明显的。
采用合理的方法,可将漏感控制在初级电感的2%左右。
设计时应综合变压器磁芯的选择和初级匝数的确定,尽量使初级绕组可紧密绕满磁芯骨架一层或多层。
绕制时绕线要尽量分布得紧凑、均匀,这样线圈和磁路空间上更接近垂直关系,耦合效果更好。
初级和次级绕线也要尽量靠得紧密。
2 RCD钳位电路参数设计2．1 变压器等效模型ﻫ图1为实际变压器的等效电路,励磁电感同理想变压器并联，漏感同励磁电感串联。
励磁电感能量可通过理想变压器耦合到副边，而漏感因为不耦合,能量不能传递到副边,如果不采取措施,漏感将通过寄生电容释放能量,引起电路电压过冲和振荡，影响电路工作性能,还会引起EMI 问题,严重时会烧毁器件,为抑制其影响，可在变压器初级并联无源RCD钳位电路,其拓扑如图2所示。
2.2 钳位电路工作原理ﻫ引入RCD钳位电路，目的是消耗漏感能量,但不能消耗主励磁电感能量,否则会降低电路效率。
要做到这点必须对ＲC参数进行优化设计,下面分析其工作原理：当S1关断时,漏感Lk释能,Ｄ导通,C上电压瞬间充上去,然后Ｄ截止,C 通过R放电。
ﻫ１)若C值较大,C上电压缓慢上升,副边反激过冲小，变压器能量不能2)若Ｃ值特别大,电压峰值小于副边反射迅速传递到副边,见图3(ａ);ﻫ电压，则钳位电容上电压将一直保持在副边反射电压附近，即钳位电阻变为死负载，一直在消耗磁芯能量,见图3(h)；3)若RC值太小,C上电压很快会降到副边反射电压,故在St开通前,钳位电阻只将成为反激变换器的死负载,消耗变压器的能量，降低效率，见图3（c)：4)如果RC值取得比较合适,使到S1开通时,Ｃ上电压放到接近副边反射电压,到下次导通时，Ｃ上能量恰好可以释放完,见图３（d),这种情况钳位效果较好,但电容峰值电压大,器件应力高。
RCD钳位电路分析及参数设计
4 RCD钳位电路4.1基本原理分析由于变压器漏感的存在，反激变换器在开关管关断瞬间会产生很大的尖峰电压，使得开关管承受较高的电压应力，甚至可能导致开关管损坏。
因此，为确保反激变换器安全可靠工作，必须引入钳位电路吸收漏感能量。
钳位电路可分为有源和无源钳位电路两类，其中无源钳位电路因不需控制和驱动电路而被广泛应用。
在无源钳位电路中，RCD 钳位电路因结构简单、体积小、成本低而倍受青睐。
RCD钳位电路在吸收漏感能量的时候，同时也会吸收变压器中的一部分储能，所以RCD钳位电路参数的选择，以及能耗到底为多少，想要确定这些情况会变得比较复杂。
对其做详细的分析是非常必要的，因为它关系到开关管上的尖峰电压，从而影响到开关管的选择，进而会影响到EMI，并且，RCD电路设计不当，会对效率造成影响，而过多的能量损耗又会带来温升问题，所以说RCD钳位电路可以说是很重要的部分。
图9图10图11反激变换器RCD 钳位电路的能量转移过程可分成5 阶段，详细分析如下：1）t0-t1阶段。
开关管T1导通，二极管D1、D2因反偏而截止，钳位电容C1通过电阻R1释放能量，电容两端电压UC下降；同时，输入电压Ui加在变压器原边电感LP两端，原边电感电流ip线性上升，其储能随着增加，直到t1时刻，开关管T1关断，ip增加到最大值。
此阶段变换器一次侧的能量转移等效电路如图2(a)所示。
2）t1-t2阶段。
从t1时刻开始，开关管进入关断过程，流过开关管的电流id 开始减小并快速下降到零；同时，此阶段二极管D2仍未导通，而流过变压器原边的电流IP首先给漏源寄生电容Cds恒流充电(因LP很大)，UDS快速上升(寄生电容Cds较小)，变压器原边电感储存能量的很小一部份转移到Cds；直到t2时刻，UDS 上升到Ui+Uf(Uf为变压器副边向原边的反馈电压)。
此阶段变换器一次侧的能量转移等效电路如图2(b)所示，钳位电容C1继续通过电阻R1释放能量。
RCD箝位电路的设计公式
步骤一：确定箝位电压V clamp开关管的漏源极击穿电压V BR(DSS)(V)
最大输入直流电压V INMAX(V)
箝位电容C c两端的箝位电压V clamp(V)步骤二：确定初级绕组的漏感量L lk初级绕组的漏感量L lk(mH)
步骤三：确定箝位电阻Rc变压器二次侧电压V2(V)
一二次线圈匝数比N12
次级到初级的折射电压V OR(V)
开关管的最大峰值电流I ds-peak(A)
变换器的工作频率F s(KHz)
箝位电阻Rc(千欧)
箝位电阻Rc上消耗的功率（W）
步骤四：确定箝位电容Cc箝位电容上的脉动电压△V clamp(V)
箝位电容Cc(uF)
600 370
170
0.01
6
0.05
120
1.2
100 11.80555556
2.448
12.75 0.011294118初级绕组的漏感量可以通过测试来获得，常用方法当然，批量生产时不可能
箝位电压的5%--10%。
反激钳位电路设计方法RCD的计算
一种有效的反激钳位电路设计方法0 引言单端反激式开关电源具有结构简单、输入输出电气隔离、电压升／降范围宽、易于多路输出、可靠性高、造价低等优点，广泛应用于小功率场合。
然而，由于漏感影响，反激变换器功率开关管关断时将引起电压尖峰，必须用钳位电路加以抑制。
由于RCD钳位电路比有源钳位电路更简洁且易实现，因而在小功率变换场合RCD钳位更有实用价值。
1 漏感抑制变压器的漏感是不可消除的，但可以通过合理的电路设计和绕制使之减小。
设计和绕制是否合理，对漏感的影响是很明显的。
采用合理的方法，可将漏感控制在初级电感的2％左右。
设计时应综合变压器磁芯的选择和初级匝数的确定，尽量使初级绕组可紧密绕满磁芯骨架一层或多层。
绕制时绕线要尽量分布得紧凑、均匀，这样线圈和磁路空间上更接近垂直关系，耦合效果更好。
初级和次级绕线也要尽量靠得紧密。
2 RCD钳位电路参数设计2.1 变压器等效模型图1为实际变压器的等效电路，励磁电感同理想变压器并联，漏感同励磁电感串联。
励磁电感能量可通过理想变压器耦合到副边，而漏感因为不耦合，能量不能传递到副边，如果不采取措施，漏感将通过寄生电容释放能量，引起电路电压过冲和振荡，影响电路工作性能，还会引起EMI问题，严重时会烧毁器件，为抑制其影响，可在变压器初级并联无源RCD钳位电路，其拓扑如图2所示。
2.2 钳位电路工作原理引入RCD钳位电路，目的是消耗漏感能量，但不能消耗主励磁电感能量，否则会降低电路效率。
要做到这点必须对RC参数进行优化设计，下面分析其工作原理：当S1关断时，漏感Lk释能，D导通，C上电压瞬间充上去，然后D截止，C通过R放电。
就是反射电压实验表明，C越大，这儿就越平滑均是将反射电压吸收了部分实验表明R或C值越小就会这样，R太小，放电就快，C太小很快充满，小到一定程度就会这样回到零。
1)若C值较大，C上电压缓慢上升，副边反激过冲小，变压器能量不能迅速传递到副边，见图3(a)；此句有道理，因为初级电流下降时次级电流开始上升。
反激钳位电路设计方法RCD的计算
反激钳位电路设计方法RCD的计算反激钳位电路（Resonant Clamping Diode，简称RCD）是一种常用的开关电源电路，它能够提供稳定的输出电压。
RCD电路在设计时需要进行一系列的计算，包括波形计算、各元件参数的选取和计算、开关器件的选择等。
下面将详细介绍反激钳位电路设计的计算方法。
1.波形计算首先，需要确定输入电压的幅值和频率。
根据设计要求和使用环境的输入电源条件来选择输入电压的峰值。
频率一般选取在20kHz到100kHz 之间。
然后，计算输出电压的峰值和纹波电压。
输出电压的峰值应根据设计要求确定，并根据输出电流和负载阻抗选择合适的滤波电容进行计算。
纹波电压一般要小于输出电压的1%，通过计算电路中滤波电容和电感的数值来确定。
最后，根据输出电压波形的要求和开关频率计算开关器件所需的导通和关断时间。
导通时间和关断时间的确定需要考虑开关器件的性能和互感器的能量转移速率。
2.元件参数的选取和计算可以从以下几个方面考虑参数的选取和计算：（1）开关管的选取；选择开关管时需要根据电路工作电压和电流来确定，通常选择功率大于输出功率的开关器件。
还需要考虑开关频率、压降和导通损耗等因素来选择合适的开关器件。
（2）电感的选取；电感的选取需要根据要求的电感值和电路的工作频率来选择。
为了减小电流脉冲的峰值，还可以考虑使用磁性稳流电感。
（3）电容的选取；电容的选取需要根据输出电流纹波和输出电压纹波的要求来确定。
可以通过计算电容器的数值以及确定合适的滤波电容值。
（4）二极管的选取；二极管的选取主要考虑导通压降、反向恢复时间和二极管的动态特性。
一般选择反向恢复时间较短且导通压降较低的二极管。
3.开关器件的选择需要考虑的因素包括开关器件的导通损耗、关断损耗、温升和可靠性等。
还可以通过仿真软件进行模拟分析，评估开关器件的性能和工作状态。
总结：反激钳位电路设计的计算是电路设计的重要环节。
通过波形计算、元件参数的选取和计算以及开关器件的选择，可以设计出稳定的输出电压的反激钳位电路。
反激式变换器中RCD箝位电路的设计
Ｄｅ ｉ ｎ ｏ ｓｇ ｆＲＣＤ ａ ｐ ｄ Ｃｉｃ ｉ ｉ ｌ ｂ ｃ ｎ ｅ ｔ ｒ Ｃｌ ｍ ｅ ｒ ｕ ｔ ｎ Ｆ ｙ ａ ｋ Ｃｏ ｖ ｒ ｅ
Ｆ ｎ －ｏ ｇ ＡＮ Ｙｏ ｇ ｌｎ
（ｈｎｉ ｏｇ ｉｇＡ ｔｍ ｔｎＥ ｕｐ ｅｔ ｏ Ｌｄ， Ｔ ｉｕｎ Ｓａｘ ０ ００ ， Ｃ ｉａ Ｓａｘ Ｙ ｎｍｎ ｕｏ ａ ｏ ｑ ｉｍ ｎ ． ｔ． ａｙａ ｈ ｎｉ ３０ ６ ｉ Ｃ ｈｎ）
目的 ， 中 的 Ｒ Ｄ 箝 位 法 以其 结构 简 单 ， 本 低 其 Ｃ 成
管导通时 ， 能量存储在 。 和 中， 当开关管关闭
时 ， 中 的能 量将 转 移 到副 边输 出 ，但 漏感 中 。
廉 的特点而得到广泛应用 ， 但是 ， 由于 Ｒ Ｄ箝 位 Ｃ
电路 的箝 位 电压会 随 着 负载 的变 化 而变 化 ，如 果
ｉ ｔ ｄ ｃ ｄ Ｓｉ ｒ ｕ ｅ ． ｎ ｏ
Ｋｅ ｗｏ ｄ ｃａ ； ｅ ｉｎ ｌ ｌｍｐ ｄ ｓｇ
中图 分 类号 ：Ｍ４ Ｔ ６
文献 标识 码 ： Ｂ
文章 编号 ：２９ ２ １ （０６ １— ０７ ０ ０ １— ７ ３ ２０ ）２ ０ ４ — ３
Ａｂ ｔａ ｔ Ｔ ｅ ａ ｐｉａｉｎ ｏ ｓｒ ｃ ： ｈ ｐ ｌ ｔ ｆ ｃ ｏ ＲＣＤ ｃｒｕｔｉ ｏ ｖ ｒ ｒｃ ｎｒａｉｅｌｗ ｏ ｔ ｎ ｏ ｐ ｒｓｃ ｕ． ｗ ｏｄ ｓｇ ｈ ｔｃｒｕｔ ｉ ｉ ｎ ｃ ｎ ｅｔ ａ ｅ ｌ ｏ ｃ ｓ ｄｌｗ ａｔ ｏ ｔ Ｈｏ ｔ ｅ ｉｎ ｔａ ｉ ｉ ｃ ｅ ｚ ａ ｃ
图１ Ｒ Ｄ 箝 位 电路 在 反 激 式 变换 器 中 的应 用 Ｃ
４ ７
维普资讯
第 ９卷 第 ｌ ２期
反激变换器中RCD箝位电路的分析与设计
（ Ｊ ｉ ａ ｎ ｇ ｓ ｕ Ｋ ｅ ｙ Ｌ ａ ｂ ｏ ｒ ａ ｔ ｏ ｒ ｙ ｏ ｆ Ｎ ｅ ｗ Ｅ ｎ ｅ ｒ ｇ ｙ Ｇ ｅ ｎ ｅ ｒ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ Ｐ ｏ ｗ ｅ ｒ Ｃ ｏ ｎ ｖ ｅ ｒ ｓ ｉ ｏ ｎ ， Ｎ ａ ｎ ｊ ｉ ｎ ｇ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ
ｄ ｅ ｓ ｉ ｇ ｎ ． Ｔ ｈ ｅ ｉ ｎ ｌ ｆ ｕ ｅ ｎ ｃ ｅ ｏ ｆ ｔ ｈ ｅ ｄ ｉ ｏ ｄ ｅ ｆ ｏ ｒ ｗａ ｒ ｄ ｒ ｅ ｃ ｏ ｖ ｅ ｒ ｙ ｏ ｎ ｖ ｏ ｌ ｔ ａ ｇ ｅ ｓ ｐ ｉ ｋ ｅ ｏ ｆ ｔ ｈ ｅ ｐ ｏ ｗｅ ｒ ｓ ｗｉ ｔ ｃ ｈ ａ ｎ ｄ ｒ ｅ ｖ ｅ ｒ ｓ ｅ ｒ ｅ ｃ ｏ ｖ ｅ ｒ ｙ ｏ ｎ ＲＣＤ ｃ ｌ ａ ｍｐ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｐ ｏ ｗｅ ｒ ｌ ｏ ｓ ｓ ａ ｎ ｄ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｄ ｅ ｓ ｉ ｇ ｎ ｉ ｓ ａ ｎ ａ ｌ ｙ ｚ ｅ ｄ ．Ｄｅ ｔ ａ ｉ ｌ ｅ ｄ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｉ ｓ ｇ ｉ ｖ ｅ ｎ ｔ ｏ ｒ ｅ ｖ ｅ ａ ｌ ｔ ｈ ａ ｔ ｔ ｈ ｅ ｌ ｅ ａ ｋ ａ ｇ ｅ ｉ ｎ ｄ ｕ ｃ ｔ ａ ｎ ｃ ｅ ｏ ｆ ｔ ｈ ｅ ｓ ｅ ｃ ｏ ｎ ｄ ａ ｙ ｒ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｓ ｔ ｈ ｅ ｅ ｎ ｅ ｒ ｇ ｙ ａ ｂ ｓ ｏ ｒ ｂ ｅ ｄ ｂ ｙ ｔ ｈ ｅ ＲＣ Ｄ ｃ ｌ ａ ｍｐ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ａ ｓ ｗｅ ｌ ｌ ａ ｓ ｔ ｈ ｅ ｐ ｒ ｉ ｍａ ｙ ｒ ｌ ｅ ａ ｋ ａ ｇ ｅ ｉ ｎ ｄ ｕ ｃ ｔ ａ ｎ ｃ ｅ ．Ｍｅ ａ ｎ ｗｈ ｉ ｌ ｅ ，ａ ｒ ｅ ｖ ｉ ｓ ｅ ｄ Ｒ ＣＤ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｄ ｅ ｓ ｉ ｇ ｎ ｍｅ ｔ ｈ ｏ ｄ ｉ ｓ ｐ ｒ ｏ ｐ ｏ ｓ ｅ ｄ ｂ ａ ｓ ｅ ｄ ｏ ｎ ｔ ｈ ｅ ｅ ｘ ｉ ｓ ｔ ｉ ｎ ｇ ｄ ｅ ｓ ｉ ｇ ｎ ｍｅ ｔ ｈ ｏ ｄ ，ｂ ｙ ｔ ａ ｋ ｉ ｎ ｇ ｃ ｏ ｎ ｓ ｉ ｄ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｆ ｏ ｗａ ｒ ｒ ｄ ｒ ｅ ｃ ｏ ｖ ｅ ｙ ｒ ａ ｎ ｄ ｒ ｅ ｖ ｅ ｒ ｓ ｅ ｒ ｅ ｃ ｏ ｖ ｅ ｙ ｒ ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｉ ｒ ｓ ｔ ｉ ｃ ｓ ｏ ｆ ｔ ｈ ｅ ｃ ｌ ａ ｍｐ ｉ ｎ ｇ ｄ ｉ ｏ ｄ ｅ ａ ｎ ｄ ｔ ｈ ｅ ｓ ｅ ｃ ｏ ｎ ｄ ａ ｒ ｙ
