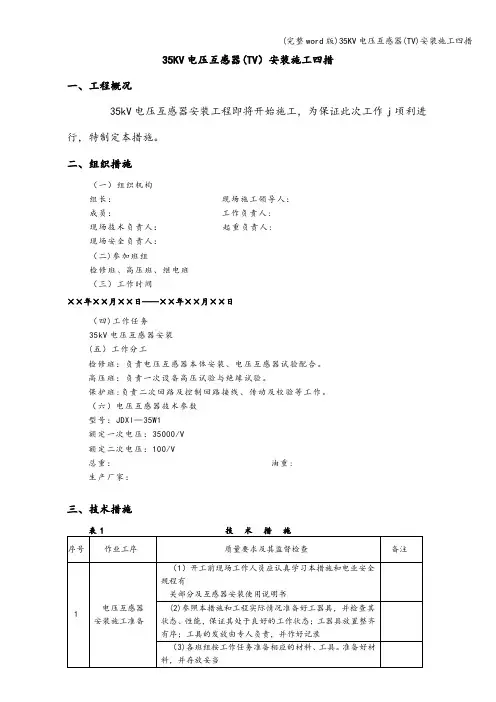

(完整word版)35KV电压互感器(TV)安装施工四措
35KV电压互感器(TV）安装施工四措一、工程概况35kV电压互感器安装工程即将开始施工，为保证此次工作j顷利进行，特制定本措施。
二、组织措施（一）组织机构组长：现场施工领导人：成员：工作负责人:现场技术负责人：起重负责人:现场安全负责人：（二)参加班组检修班、高压班、继电班（三）工作时间××年××月××日——××年××月××日（四)工作任务35kV电压互感器安装(五）工作分工检修班：负责电压互感器本体安装、电压互感器试验配合。
高压班：负责一次设备高压试验与绝缘试验。
保护班:负责二次回路及控制回路接线、传动及校验等工作。
（六）电压互感器技术参数型号：JDXl—35W1额定一次电压：35000/V额定二次电压：100/V总重：油重:生产厂家：三、技术措施四、安全措施（一)通则（1)进入作业现场应严格工作票制度，工作负责人向工作班成员交待工作活动范围、工作项目、安全措施、带电设备及安全注意事项；凡安全措施不利或有必要增加者必须增加,严防误人带电间隔。
(2)高空作业应系安全带，地面人员应穿工作服和戴安全帽，上、下传递物品必须用传递绳，不得随意抛掷,所用梯子应可靠,有专人扶持。
(3)站内起吊作业和站内运输大型器件时，注意保持与带电部分的距离，应有专人跟车负责，必要时用安全的方法测量。
(4)吊车应有专人指挥，指挥信号应清楚规范，起吊应平稳缓慢，注意与带电部位的距离；起吊时若有异常，应立即停止，务必注意人身和设备安全。
（5)起吊重物和设备时应分两步走，被起吊设备应绑扎牢固后，再次检查无异常，方可匀速缓慢起吊.（6)有关瓷件上工作务必小心,防止瓷件损伤；设备开箱必须小心，严防损伤、打坏瓷件;拆箱木板放置妥当，防止铁钉伤人。
（7)其他未尽事宜按有关规定执行。
（二）工程危险点及其控制措施（见表2~表4)表2 施工组织工作危险点及其控制措施表3 互感器施工危险点及其控制措施表4 一般性机械加工危险点及其控制措施五、文明施工及环境保护管理措施（1)施工开始前必须准备好工器具。
电流互感器安装施工方案
电流互感器安装施工方案一、安装前准备1、安全措施1.1、安全培训a.确保所有参与安装工作的人员接受相关的电气安全培训，包括但不限于：i.电压等级110kV以下的安全操作规程ii.互感器安装和连接的相关安全规定iii.紧急情况下的应急处理流程b.提供必要的安全宣传和标识，确保工作人员了解并遵守现场安全规定。
1.2、安全防护装备a.确保所有工作人员配备必要的个人防护装备，包括但不限于：i.绝缘手套和绝缘鞋ii.安全帽和安全眼镜iii.防护服和呼吸器材（如有必要）iv.安全带和防坠落设备b.检查和确保所有防护装备符合相关安全标准，提供有效的防护。
2、材料和工具准备2.1、所需材料清单a.制定详细的互感器安装材料清单，确保所有所需的零部件和材料已经准备齐全。
b.确保材料的质量符合相关标准和规范，具有必要的认证和检验证书。
2.2、所需工具清单a.编制工具清单，包括但不限于：i.电工工具（电缆切割工具、扳手、螺丝刀等）ii.起重设备（吊车、绞车等）iii.测量仪器（电流表、电压表、绝缘测试仪等）iv.安全工具（绝缘棒、绝缘垫等）v.施工车辆和梯子等辅助工具b.确保所有工具在使用前经过检查和校准，确保其安全可靠。
二、安装位置选择1、场地勘察1.1、地理环境分析a.进行现场地理环境勘察，了解周围地势、水文条件、气象特点等情况。
b.分析附近的自然环境，包括植被、动植物种类，确保选择的位置不会对生态环境造成不良影响。
1.2、场地平整度检查a.对预选位置进行平整度检查，确保安装互感器的地基平整、坚固。
b.如有不平整或沉降风险，采取必要的加固和平整措施。
2、安装位置确定2.1、考虑电流互感器的最佳放置位置a.根据电流互感器的技术要求和设计要点，选择最适合安装的位置。
b.确保互感器距离其他设备、结构物和植被的间隙符合相关安全和操作规范。
2.2、考虑周围环境对安装的影响a.考虑潜在的电磁干扰源，确保互感器位置不受外部干扰。
35kV及以下干式互感器更换作业指导书
编号：Q／×××××变电所××kV××干式互感器更换标准化作业指导书(范本)批准：年月日审核：年月日编写：年月日作业负责人：作业日期年月日时分至年月日时分××电业局××审批栏1 范围本作业指导书适用于××局××变××kV ××干式互感器更换工作。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GBJ 148－1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL／T 727—2000互感器运行检修导则DL／T 596－1996电力设备预防性试验规程国家电网安监[2005]83号电力安全工作规程(变电站和发电厂电气部分)DL5009．3—1997电力建设安全工作规程(变电所部分)电安生[1994]227号电业安全工作规程(热力和机械)干式互感器安装说明书省公司2000年下发的预防性试验实施导则3修前准备3.1准备工作安排3.2人员要求3.3备品备件3．4工器具3．5 材料3．6 互感器更换作业定置图及围栏示意图3.7危险点分析3.8安全措施3．9 人员分工4、干式电互感更换作业流程图5作业程序及作业标准5．1开工5.2 施工电源的使用5.3检修内容和工艺标准5．4竣工6验收记录备注：根据×局验收评价细则进行评价7 作业指导书执行情况评估8附录8、1 设备主要技术参数8、2 停带电示意图。
电流互感器施工方案
电流互感器施工方案1. 引言电流互感器（Current Transformer，CT）是电力系统中常用的设备，用于测量和保护电流。
在电力系统中，电流互感器的正确安装和施工至关重要。
本文将介绍电流互感器施工方案，包括选址、安装、接线和测试等内容。
2. 选址选择适当的位置安装电流互感器是确保其正确运行的重要步骤。
以下是一些选址的准则：•尽量选择距离待测回路较近的位置，以减小电流互感器的误差。
•避免选择有辐射源或强磁场干扰的位置。
•若需要测量多个回路的电流，则应根据实际需求选择适当的位置。
3. 安装电流互感器的安装应按照以下步骤进行：3.1 准备工作•确保所有安全措施已经采取，并遵循相关操作规程。
•检查电流互感器和配件的完好性，并确保其符合设计要求。
3.2 安装过程•使用适当的工具，将电流互感器固定在选定的位置。
•确保电流互感器与待测回路之间有足够的间隙，以允许电流通过。
•连接电流互感器的继电器或其他输入设备。
4. 接线正确的接线对于电流互感器的正常运行至关重要。
以下是一些接线的基本准则：•确保接线端子的干净和牢固连接，以保证电流的正确传递。
•使用适当的导线和接线端子，以满足电流互感器的额定要求。
•与电流互感器连接的继电器或其他设备应按照设备制造商的要求进行接线。
5. 测试在安装完成后，应对电流互感器进行测试以确保其正常工作。
以下是一些测试的主要内容：•测量电流互感器的比变比以验证其准确性。
•检查电流互感器的绝缘电阻以确保其绝缘性能。
•测试电流互感器的负荷损耗和短路阻抗以评估其性能。
6. 结论电流互感器的施工方案是确保电力系统安全和正常运行的重要环节。
通过正确的选址、安装、接线和测试，可以保证电流互感器的准确性和可靠性。
因此，在实施施工方案时，应严格按照相关要求操作，并且定期进行维护和检查，以确保电流互感器的长期正常运行。
以上是关于电流互感器施工方案的文档，其中包括了选址、安装、接线和测试等方面的内容，希望能对读者理解电流互感器的施工过程和要求有所帮助。
35kV变电站10kV侧高压柜现场改造方案
35kV变电站10kV侧高压柜现场改造方案一、工程概况（一）工程简述XXX 35KV变电站，位于XX市XX区。
为保证35KV变电站，设备安全、稳定、高效的运行，故需对电站进行检修工作。
检修工作需要在停电状态下进行。
（二）工程任务1.拆除10#柜、13#柜、21#柜、22#柜、25#柜、27#柜，10KV高压油开关6台，更换为真空断路器；2.新增6台HR-WJ7000微机保护装置；3.将原有的12台电流互感器更换为LA-10Q电流互器；4.将原有5组隔离开关更换为GN19-630A隔离开关；5.将原有的9组高压熔断器更换为RN2-10/0.5高压熔断器；6.将原有的4台计量表更换为DSS606 3X100V/1.5(6)A计量表；7.将原有的一组高压电容（共9个）更换为BWF-10/30高压电容；8.更换主变和站用变压器油及修缮；9.进行站内接地网、母线及柜内回路电阻测试；二、检修计划实施时间自开工之日起7-10天或待签订合同时商榷。
三、施工准备1.技术资料的准备技术负责人组织有关人员收集有关设备技术资料，提供检修记录表格，准备相关质量标准、规程、规范。
施工负责人将检修方案对参加施工的人员及民工进行技术交底，确保每一个参加工作的人员都了解施工的质量目标、检修方案和安全措施从技术上为检修顺利进行做好充分准备。
2.检修力量准备为保质、保量、按时完成检修工作，要求参加检修工作的人员均有电工电网作业证或其它有关电网作业的资格证书。
3.材料供应检修所需的各种材料依据技术负责人对施工材料统计、分解、汇总、编制的材料表由材料负责人组织接收、清点安排到检修现场切实把好材料质量关。
4.主要检修检测设备、仪器、专用工具，由施工方自备。
辅助工具，双方协调。
四、主要设备检修施工安排1.拆除高压柜GG-1A油开关6台，安装VS1-12/630真空断路器6台，柜号10#，13#，21#，22#，25#，27#。
一次制作和连接，一次线利用原有排，标件施工方自备。
电流互感器更换工程施工方案
一、概述1.1编制依据本方案根据广东电网公司佛山供电局2007年大修技改工程计划中对项目工程的有关要求及变电站CT更换工程施工图设计说明书及相关设备图纸，为缩短停电时间、保证施工有序进行和安全生产，特拟定本施工方案。
1.2施工执行标准本方案措施执行国家标准：《电力建设施工技术管理规定》《电气装置安装工程施工及验收规范》1.3工程概况1.3.1电气一次部分拆除110kVＸＸ变电站110kV良Ｘ线、电Ｘ线、旁路、2#主变变高共四组CT共12只电流互感器。
更换为为北京国电四维电力技术有限公司型号LGB-110型电流互感器.型号:LGB-110，4*300/5A，5P30/5P30/5P30/0.5S/0.2S，60/60/60/60/60VA，测量级带中间抽头.重新安装电流互感器,更换电流互感器连接导线。
1.3.2电气二次部分本次更换110kV CT不更换保护、测量、计量装置。
本次工程更换110kV良Ｘ线、电Ｘ线、旁路、2#主变变高三相CT到110kV开关端子箱电缆180A、180B、180C。
二、施工组织2.1现场施工人员组成施工总负责人：ＸＸＸ施工工作负责人：ＸＸＸ技术负责人：ＸＸＸ安全负责人：ＸＸＸ资料管理员：ＸＸ施工班组：ＸＸＸ2.2施工总流程施工准备→CT到货、试验→停电、办理工作票→CT二次回路拆除→拆除旧CT →新CT吊装→CT二次回路接入→试验→验收→CT投产。
2.3工期及工程施工进度计划安排110kVＸＸ变电站CT更换工程进度计划（具体时间以停电批复时间为准）：停电施工计划：2007年9月24日-2007年9月28日ＸＸ站#2主变变高CT、良Ｘ线CT、电Ｘ线CT及旁路CT更换序号施工内容计划时间停电间隔备注1 110kV良Ｘ线CT更换、验收及消缺、CT投运共5天110kV良Ｘ线、电Ｘ线、ＸＸ站#2主变、110kV1M、3M母需带负荷。
开关柜电流互感器更换及电缆接火施工方案
开关柜电流互感器改换及电缆接火施工方案目录一、工作内容概略二、组织举措三、技术举措四、安全目标、安全保证系统及危险点预控五、现场应急举措六、文明施工及环境保护管理举措七、作业过程风险控制举措八、重要风险和控制计划要求九、职业健康、环境控制举措十、施工进度表十一、附件一次主接线图一、工作内容概略110kV 山高站 10kV 商业广场开闭所线备用 #1 间隔 1054 开关柜电流互感器和高压电缆改换（将原电流互感器计量变比为：400～600/1 、丈量变比为： 400～600/1 、保护变比为： 600/1 的电流互感器；将更换新电流互感器计量变比为：1200/1 、丈量变比为： 1200/1 、保护变比为： 1200/1 的电流互感器）。
二、组织举措（一）组织机构1、工作签发人：2、工作负责人：3、现场安全员：4、工作班成员：（二）人员职责1、工作负责人：1）正确、安全组织工作；2）确认工作票所列举措以前、齐备，吻合现场实质条件，必需时予以增补；3）工作前向工作班全体成员见告危险点，敦促、监护工作班成员执行现场安全举措和技术举措。
2、现场安全员： 1）明确被监护人员和监护范围；2）工作前对被监护人员交代安全举措，见告危险点和安全注意事项；3）监察被监护人员执行《安规》和现场安全举措，实时纠正不安全行为。
3、工作班成员： 1）熟习工作内容、工作流程，掌握安全举措，明确工作中的危险点，并执行确认手续；2）恪守安全规章制度、技术规范和劳动纪律，执行安全规程和实行现场安全举措；3）正确使用安全工器具和劳动防备用品。
（三）到位标准按到位标准，工作负责人到位，负责监监工作全面实行过程，提出改良方案，总结工作过程存在问题。
检查动工前的准备状况，监察现场作业安全及专用工器具、仪器、仪表的安全、靠谱使用。
（四）工作计划时间本次计划工作时间为： 2019 年月日08:30-2019年月日22:30共 14小时详细安排以下：序号设备间隔停电要求工作内容计划停电备注时间10kV 商业广场开闭10kV 高压电缆敷设进1不需要停电站至 10kV 商业广场开所线 1054间隔闭所线 1054 开关柜10kV 商业广场开闭所线 1054 开关柜电流互10kV 商业广场开闭10kV1089间隔感器改换和高压电缆以批复时2开关及线路转电缆头制作试验与安所线 1054间隔间为准检修装, 后台数据和保护定值改正及开关保护传动三、技术举措（一）执行的技术标准1、Q/CSG510001—2015 中国南方电网电力安全工作规程2、海南电网企业生产班组一体化工作手册（二）主要工具器、备品备件的准备序号资料设备名称数目备注1老虎台钳 2 台2内六角 1 套3撬棍 2 套4橡胶锤 2 把5加柄螺丝刀 2 把6手电转 1 把7300mm滑动扳手 2 把88～ 27mm梅花板手 3 套98～ 27mm张口板手 3 套10液压打孔机 1 套11 5 米卷尺 1 个12220V 电源盘 2 个13液压弯排机 1 套14液压切排机 1 套15液压冲孔机 1 套16压线钳 1 套17一字，十字螺丝刀各 2 把18万用表 1 个19电动扳手 2 把2012、14、 16、17、18、 19、22、24各 2 套套筒2110*40、 12*40 、12*50 螺丝各50套22升流仪 1 套23极性表 1 个24继保仪 1 套25凡士林 1 瓶26沙纸 5 张27电流互感器 3 个28铜牌 2 米29电缆冷缩头 2 套30电工刀 1 把31尖嘴钳 1 把32绳索 2 米33插袋 1 包34交接试验 1 套（三）作业前的准备工作√序号内容在工作前，准备好所需仪器仪表、工器具、有关材1料、图纸及技术资料标准责任人备注检查仪器仪表、工器具应试验合格，知足本次工作的要求，设备齐全。
电能表及电流互感器安装施工方案
电能表及电流互感器安装施工方案1. 引言本文档旨在提供电能表及电流互感器的安装施工方案，以确保安装过程符合相关法规和标准，并保证设备的正常运行。
2. 安装施工准备在进行电能表及电流互感器的安装施工之前，需要进行以下准备工作：- 确定安装位置：根据电力系统的布局和要求，确定电能表及电流互感器的安装位置，确保能够准确测量电能和电流。
- 准备所需工具和材料：包括螺丝刀、钳子、绝缘胶带、电缆等。
- 检查设备完整性：确保电能表及电流互感器设备完整，并进行必要的检查和测试。
3. 安装步骤以下是电能表及电流互感器的安装步骤：3.1 安装电流互感器1. 关闭电源：在安装电流互感器之前，务必切断电力系统的电源，确保安全。
2. 安装互感器：根据设备的安装要求，将电流互感器安装在预定位置。
确保互感器与电缆的连接牢固可靠。
3. 进行电缆连接：根据互感器的接线要求，进行电缆的连接。
确保连接无误并固定牢固。
4. 进行绝缘处理：使用绝缘胶带等材料对电缆进行绝缘处理，防止漏电和短路等问题。
3.2 安装电能表1. 关闭电源：在安装电能表之前，再次切断电力系统的电源，确保安全。
2. 确定安装位置：根据电能表的使用要求和要测量的电路，确定电能表的安装位置。
3. 安装电能表：将电能表安装在预定位置，确保安装牢固可靠。
根据电能表的接线要求，进行电缆的连接。
4. 进行绝缘处理：同样对电能表的电缆进行绝缘处理，确保安全可靠。
4. 安装验收在完成电能表及电流互感器的安装施工后，需要进行安装验收，以确保设备的正常运行。
验收过程包括：- 仔细检查设备的连接和固定情况。
- 进行必要的电气测试和校准，确保测量结果准确可靠。
- 确认设备与电力系统的连接正确无误。
- 检查设备的显示和指示功能是否正常。
5. 安全注意事项在安装电能表及电流互感器的过程中，需要注意以下安全事项：- 切断电源：在安装之前和安装过程中，务必切断电力系统的电源，以确保人身和设备的安全。
浮选配电室电流互感器更换施工方案
浮选配电室电流互感器更换施工方案一、准备工作1.确定更换互感器的类型和规格，包括互感器的额定电流和变比；2.获得互感器的技术资料，包括安装图纸和使用说明书；4.召集施工人员，并进行专项安全培训，确保施工过程的安全性；5.确定更换互感器的时间，通知相关人员，对影响生产的时间进行合理安排。
二、设备准备1.按照互感器的安装图纸，准备与之匹配的附件，如连接线缆、夹具等；2.对即将更换的互感器及其附件进行检查，确保无损坏或者严重磨损的情况；3.准备安全防护装备，如安全帽、安全鞋、手套等。
三、施工步骤1.停电和切断电源：在更换互感器之前，首先需要停电，并通过拉闸开关切断电源，确保施工过程的安全性；2.松开固定螺栓：使用工具松开互感器的固定螺栓，并将互感器从固定座上取下；3.断开连接线缆：将连接互感器的线缆从配电柜中拆卸下来，注意标记好每条线缆的位置，方便后续的安装；4.安装新互感器：根据互感器的安装图纸和使用说明书，将新互感器安装到固定座上，并使用螺栓进行固定；5.连接线缆：将之前拆卸下来的线缆重新连接到新互感器上，确保每个线缆连接的正确性；6.固定线缆：使用线夹或者绑扎带将线缆固定在互感器周围的支架上，保持整洁且安全；7.检查安装：检查互感器和线缆的安装情况，确保无松动或者错误连接的情况；8.调试测试：恢复电源，进行互感器的调试测试，包括检查互感器的输出信号是否正常以及是否存在线缆连接问题；9.清理工作：将施工现场恢复整洁，清理掉施工过程中产生的垃圾和残留物；10.安全交底：对更换互感器的施工过程进行安全交底，确保施工人员了解操作规程和注意事项。
四、验收和文件整理1.对更换的互感器进行验收，包括检查安装质量和性能指标是否符合要求；2.对施工过程和现场进行记录和整理，包括施工日志、维修记录和设备管理资料的更新。
通过以上的施工方案，可以有效地更换浮选配电室电流互感器，保证设备正常运行和生产状况的稳定。
在施工过程中，要严格按照安全操作规程进行操作，确保施工人员的人身安全和设备的完好性。
35KV变电站设备及现场保护箱更换改造工程施工方案
某县35kV变电站设备及现场保护箱更换改造工程【电气安装施工方案】编制：某电力安装有限责任公司2018年11月17日编制说明为保证本工程安全、有序、优质、高效地按期完成，根据施工组织纲要，结合变电站运行特点及现场施工特点，特制定本施工方案。
一、工程概况二、工程涉及主要工作量三、施工组织机构设置四、施工部署及进度计划五、施工方法、施工工艺及安全技术措施六、质量管理措施七、安全管理措施八、施工现场及文明施工管理措施九、附件某县35KV变电站设备及现场保护箱更换改造工程电气施工方案一、工程概况本工程主要涉及某县35kV铁河变电站、35kV东城变电站、35kV 联圩变电站、35kV南矶变电站，4个35kV变电站内所属既有变低开关、变低出口刀闸、10kV柱上无功补偿装置等设备及现场保护箱的更换改造工程，电压等级35/10.5kV。
二、工程涉及主要工作量1、一次设备断路器、隔刀、电抗器更换工作量：a)35kV铁河变电站更换2组10kV变低开关；b)35kV东城变电站更换2组10kV变低出口刀闸；c)35kV联圩变电站更换1组10kV柱上无功补偿装置;2、二次设备保护箱及控缆更换工作量：a)35kV铁河变电站更换1组10kV开关现场保护箱及部分控制电缆；b)35kV南矶变电站更换3组10kV开关现场保护箱及部分控制电缆；3、试验与调试a)断路器、隔离开关、电抗器耐压交接试验；b)断路器、隔离开关直流电阻交接试验c)断路器、隔离开关、电抗器二次回路检查与试验；d)保护箱内保护装置单体调试；e)信号与控制回路试验与调试；f)微机防误闭锁装置调试；g)送配电设备系统调试三、施工组织机构设置工作负责人：安全负责人：技术负责人：四、施工部署及进度计划1.施工部署原则a)以上变电站为运行站，必须坚持“安全第一”的施工原则，并做到文明施工；a)坚持尽量少停电、意图和工程详细内容，进场施工前完成设计交底和施工技术交底，学习相关设备安装调试说明书和有关技术规范，准备好施工安装调试的有关记录表格；b)现场准备：主要解决各相关单位的协调问题，以及起重吊车的起重位置、设备材料的放置、施工电源、施工安全防护措施等；c)设备供应：d)材料准备：按照施工图纸及现场情况编制材料计划，并核对变电站存底施工图纸，做好材料的采购与供应；e)主要施工机械、机具准备：拟投入本工程的主要机械设备表f)人力资源准备：确定专业任务划分，各类人员及时到位；2.施工准备措施；a)取得调度的配合，应能按施工进度要求安排各间隔及母线的停电范围与停电时间；b)设备材料的供应符合安装进度要求；c)按计划配备好施工机械，做好检查与保养；d)充分做好各专业人员的协调配合，合理安排施工；做好施工现场的统一协调指挥，确保施工有序进行；3.严格按施工规范进行施工，做好施工质量的监督检查，要求验收单位按施工进度计划与停送电顺序及时安排验收，保证间隔设备及时恢复送电；4.按规定做好施工现场的各项安全措施，确保施工安全，防止误入带电间隔、误登带电构支架、误碰或靠近带电设备，防止高空坠落或重物撞击等，防止感应电压的伤害，做好各项安全接地措施；5.做好倒闸操作过程中发生倒闸设备故障的应对方案，根据停电工作前变电站35kV设备的运行方式，列举停电倒闸操作中将操作的设备，并制定对应措施；6.施工进度计划：五、 施工方法、施工工艺及安全技术措施 （一）施工方法及施工工艺1、 一次设备及二次设备保护箱更换总体施工工序：a) 一次设备更换施工作业流程图：b)二次设备保护箱及控缆更换施工作业流程图：2、设备开箱检查要点：a)检查设备包装是否完好，设备本体有无明显外伤；b)检查设备备品备件、技术资料是否齐全；c)检查设备规格型号、容量等技术指标是否与更换设计一致d)检查设备包装是否完好，设备本体有无明显外伤；e)检查导电裸露部位是否损伤；f)检查操作机构是否操作灵活、平稳、无异常响声。
互感器安装施工方案
一、工程概况本工程为XX变电站互感器安装工程，包括电流互感器（CT）和电压互感器（PT）的安装与调试。
工程地点位于XX市XX区XX变电站，施工周期为XX天。
为确保施工质量、安全及工期，特制定本施工方案。
二、施工依据1. 国家相关法律法规及行业标准；2. XX变电站设计图纸及施工图；3. 互感器产品说明书及安装技术要求；4. 施工单位内部相关规章制度。
三、施工内容1. 互感器本体安装；2. 互感器二次接线；3. 互感器试验；4. 互感器调试；5. 互感器验收。
四、施工工艺1. 互感器本体安装（1）根据设计图纸和现场实际情况，选择合适的安装位置；（2）检查互感器本体，确保无损坏、变形等缺陷；（3）安装支架，确保支架牢固、水平；（4）将互感器本体安装在支架上，确保安装牢固；（5）检查互感器本体各部件连接是否紧密。
2. 互感器二次接线（1）根据设计图纸，确定二次接线方式；（2）检查接线材料，确保质量合格；（3）按设计图纸进行二次接线，注意极性、相位等；（4）检查接线是否正确，确保无误。
3. 互感器试验（1）对互感器进行绝缘电阻测试；（2）对互感器进行交流耐压试验；（3）对互感器进行测量误差测试；（4）对互感器进行直流电阻测试。
4. 互感器调试（1）检查互感器二次回路，确保无开路、短路等现象；（2）检查互感器二次回路接地是否可靠；（3）对互感器进行调试，确保测量准确；（4）检查互感器工作状态，确保运行正常。
5. 互感器验收（1）检查互感器安装质量，确保符合设计要求；（2）检查互感器试验结果，确保合格；（3）检查互感器调试结果，确保运行正常；（4）填写互感器验收报告。
五、施工组织1. 成立施工领导小组，负责施工过程中的组织、协调、监督等工作；2. 施工人员应具备相关资质，熟悉施工工艺和操作规程；3. 施工过程中，严格按照施工方案执行，确保施工质量、安全及工期。
六、施工安全措施1. 施工现场设置安全警示标志，确保施工人员安全；2. 施工人员必须佩戴安全帽、安全带等防护用品；3. 施工过程中，严格执行操作规程，防止误操作；4. 加强施工用电管理，确保用电安全；5. 施工结束后，对现场进行清理，确保无安全隐患。
电流互感器施工方案
电流互感器施工方案电流互感器是一种用于测量电流的装置，通常用于电力系统中的电流测量和保护。
在电流互感器的施工过程中，需要遵循一定的方案和步骤，以确保施工质量和安全。
下面是一个电流互感器施工方案的简要描述。
首先，施工前需进行必要的准备工作。
要确保施工区域符合安全标准，并确保有合适的工具和设备。
同时，需要根据实际情况和要求准备好相应的材料和零件。
接下来，需要对现场进行仔细的勘测和测量。
包括测量电流互感器的安装位置和尺寸，测量电流互感器的输入和输出电缆的长度，以及其他相关的参数和数据。
在安装电流互感器之前，需要对互感器进行检查和测试。
检查互感器的外观和质量，确保互感器没有损坏。
同时，还需要测试互感器的性能和准确性，例如测量互感器的变比和线性度等。
然后，进行互感器的安装。
根据勘测和测量的结果，确定互感器的安装位置，并使用合适的工具将互感器固定在安装地点。
在固定互感器之前，需注意对互感器进行适当的绝缘处理，以确保安全使用。
互感器的输入和输出电缆也需要进行相应的安装。
根据测量的结果和要求，将电缆连接到互感器的输入和输出端子，并进行固定，以防止松动和脱落。
安装完成后，需对电流互感器进行测试和调试。
首先，进行基本的功能测试，确保互感器能够正常工作和输出准确的电流信号。
然后，进行精密的校准和调整，以确保测量结果的准确性和稳定性。
最后，对互感器的安装和施工进行整理和清理。
清除现场的杂物和废料，以及检查安全隐患和质量问题，确保施工的安全和质量。
总结起来，电流互感器的施工方案包括准备工作、勘测和测量、互感器的测试和安装、电缆的安装、测试和调试，以及整理和清理等步骤。
通过严格按照施工方案进行操作，可以确保互感器的安全和性能。
#2主变高压侧电流互感器更换检修方案
#2主变高压套管电流互感器更换检修方案#2主变高压套管电流互感器更换检修方案编制：年月日审核：年月日批准：年月日#2主变高压侧套管电流互感器更换检修方案#2主变（生产号：130737B、型号：SFP-780000/500），由于变压器高压B相CT2S1、2S2直流电阻与前期检测相比，存在较大的误差，决定对该变压器进行检修，为了保证检修工作顺利进行，特制定如下检修方案：一、设备及材料准备1、试验设备：直流电阻测试仪、变比测试仪、绝缘电阻测试仪、电流互感器试验仪器；2、吊车二台及斗臂车一台；3、真空滤油机一台（净油能力≥6000L/h、处理温度：50-80℃）及其配套电源线缆，长度不少于30米、油管及管接头；5、真空泵一台（排气量≥250立方米/小时、极限真空≤10pa）及其配套电源线缆、麦式真空计；6、干净的油桶（能装下变压器本体排出的油，约15T）；7、电动扳手及常用工具（包括强光手电筒、兆欧表、温湿度表及常用开口、梅花板手、一字、十字螺丝刀等）；8、套管吊具及吊绳；9、配套密封件、电流互感器一个；10、皱纹纸、白砂带、热收缩带、丙酮、乙醇、防尘雨塑料布、白棉布、绝缘纸板、塑料薄膜等辅助材料；11、准备足够的放置套管的道木，做好套管拆下来时的防护。
以上除项1由安徽二公司提供外，其它项设备其材料由衡变公司提供。
二、准备工作1、作业现场情况的勘察，同时掌握近期气象条件，以便制定切实可行的现场工作计划。
2、工具材料的清点，检查确认所需各项工具、材料是否齐全、完好。
3、供电电源的接入并对设备的安装调试。
4、提前拆除变压器套管的外部连线（由电厂人员完成）。
5、准备好需要的油罐,滤油机,真空泵等并对各设备进行调试,清洗,确认使用情况良好。
三、人员配备衡变公司提供3-4人（负责抽油，抽真空，注油，吊套管，处理CT等工作）。
工作人员名单厂家提供，工作票安徽二公司负责办理，滤油值班厂家负责。
电厂配合人员（所有设备电源的接入、变压器外部连线的拆除及连接、变压器滤油、试验等相关工作）。
变电站 10～35kV干式电流电压互感器更换作业指导书
编号：Q/×××变电站 10～35kV干式电流电压互感器更换作业指导书范本编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省供电公司1范围本作业指导书适用于安徽省电力公司110kV干式电流电压互感器调换工作。
2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GBJ 148—1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T 727—2000 互感器运行检修导则电生 2005 255号《安徽电网电力设备预防性试验规程（试行）》DL/T 596—1996 电力设备预防性试验规程DL 5009.3—1997 电力建设安全工作规程（变电所部分）DL 5027 电力设备典型消防规程国家电网公司电业安全工作规程（发电厂和变电所电气部分）电安生[1994]227号电业安全工作规程（热力和机械）电流电压互感器安装说明书3 修前准备3.1 准备工作安排3.2 人员要求3.3 备品备件3.4 工器具3.5 材料3.6 110kV干式电流电压互感器调换作业定置图及围栏图3.7 危险点分析3.8 安全措施3.9 人员分工4 110kV干式电流互感调换作业流程图5 作业程序及作业标准5.1 开工5.2检修电源的使用5.3检修内容和工艺标准5.4竣工6验收记录7 作业指导书执行情况评估8 附录8.1 设备主要技术参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卡基娃电站35kV电流互感器
更换实施方案
批准：
审核：
编写：
四川华电木里河水电开发有限公司
二О一七年二月二十二日
一、工程概述
本工程为华电木里河卡基娃电站原施工设计变更遗留项目：
(1)更换35kVⅠ母备用351断路器（AH01）和35kVⅠ母至3号厂高变303断路器（AH03）柜内CT：每个柜内为3只，每相1只，带三个二次线圈（两个用于保护，一个用于测量）。
保护等级线圈变比600/1，精度为5P30，容量为10V A；测量等级线圈变比100/1A，精度为，容量为5V A；
(2)更换35kVⅠ母至生态电站352断路器（AH04）柜内CT：3只，每相1只，带三个二次线圈（两个用于保护，一个用于测量）。
保护等级线圈变比600/1A, 精度为5P30，容量为10V A；测量等级线圈变比为300/1A，精度为，容量为5V A；AH02柜内原TPY型电流互感器不变。
(3)更换35kVⅡ母生态至闸首306断路器（AHEP1）柜内CT：3只，每相1只，带三个二次线圈（两个用于保护，一个用于测量）。
保护等级线圈变比为300/1A，精度为5P20，容量为10V A；测量等级线圈变比为30/1A，容
量为5V A，精度为。
(4)35kVⅠ母至3号厂高变303断路器（AH03）和35kVⅠ母至生态电站352断路器（AH04）柜内各增加一只级电度表及其附属设备用于测量该出线回路电度。
本工程由成都勘测设计研究院有限公司设计，施工。
二、施工组织
1、现场施工工作负责人：王朝全、刘懿联系电话：
2、现场施工安全负责人：王平联系电话：
3、现场施工技术负责人：曾涛、薛永桢、刘杰联系电话：
4、现场施工质量负责人：曾涛、薛永桢、刘杰联系电话：
5、现场施工配合及监督人员：刘冬，刘懿、王朝全、兰志远、张朝俊、兰勇、陈萧、何文、蒋映、毛波
三、计划施工时间、工作地点、停电范围
（1）电流互感器接收试验
施工时间：2017年02月24日至2017年02月25日
施工地点：卡基娃电站安装间；
（2）35kVⅡ母生态至闸首306断路器柜内（AHEP1）CT更换
施工时间：2017年02月25日至2017年02月26日
施工地点：卡基娃生态电站35kV开关室；
停电范围：35kVⅡ母母线，35kVⅡ母至厂区35kVⅠ母线路，35kVⅠ母至闸首线路。
（3）35kVⅠ母备用351断路器柜内（AH01）CT更换
施工时间：2017年02月26日至2017年02月27日
施工地点：卡基娃电站35kV开关室；
停电范围：500kV 4号主变全停，35kVⅠ母母线，35kVⅠ母至生态35kVⅡ母线路，35kVⅠ母至厂区10kV线路和35kVⅠ母备用线路。
（4）35kVⅠ母至3号厂高变303断路器柜内（AH03）CT更换
施工时间：2017年02月27日至2017年02月28日
施工地点：卡基娃电站35kV开关室；
停电范围：500kV 4号主变全停，35kVⅠ母母线，35kVⅠ母至生态35kVⅡ母线路，35kVⅠ母至厂区10kV线路和35kVⅠ母备用线路。
（5）35kVⅠ母至生态电站352断路器柜内（AH04）CT更换
施工时间：2017年02月28日至2017年03月01日
施工地点：卡基娃电站35kV开关室；
停电范围：500kV 4号主变全停，35kVⅠ母母线，35kVⅠ母至生态35kVⅡ母线路，35kVⅠ母至厂区10kV线路和35kVⅠ母备用线路。
（6）35kVⅠ母至3号厂高变303断路器（AH03）和35kVⅠ母至生态电站352断路器（AH04）增加一只级电度表
施工时间：2017年03月01日至2017年03月02日
施工地点：卡基娃电站35kV开关室；
停电范围：500kV 4号主变全停，35kVⅠ母母线，35kVⅠ母至生态35kVⅡ母线路，35kVⅠ母至厂区10kV线路和35kVⅠ母备用线路。
（7）CT更换后的短路升流
施工时间：2017年03月03日至2017年03月04日
施工地点：卡基娃生态电站35kV开关室及厂区35kV开关室；
四、施工准备工作
技术、安全准备
1、根据本工程的具体情况及施工进度的要求，结合工程特点，编制如下切实可行的技术文件，并向施工工人详细交底：
✧工程设计图纸。
✧4组35kV 电流互感器更换以及2块电度表安装施工方案。
✧施工现场安全交底记录表。
2、施工前的准备：卷尺、各类转头、手锤、钢锯、吊绳、活动板手一套、带力矩扳手一套、电动板手一套、常用工具一套（一字和十字螺丝刀大小各一把，尖嘴钳，剥线钳，绝缘胶带）。
3、向施工班组作技术交底和向每个工作成员进行安全交底。
1）在施工前向施工人员进行讲解其工作任务、施工要求，并要求各自做好准备工作。
2）要求每个施工人员了解各项的安全措施以及停电范围。
3）提前与运行、维护、厂家联系好参加人员。
4）施工前开一次现场会议，布置有关注意事项，由工作负责人负责技术交底，现场安全负责人负责安全交底。
5）准备好现场安全标示牌，施工前应悬挂好，由现场安全文明负责人负责。
五、施工作业流程控制
35kV电流互感器更换施工流程：
1、由检修维护部试验班组（张朝俊、杨东）负责电流互感器的交接试验。
2、办理生态35kVⅡ母相关停电手续，做好相关的安全措施。
3、带领厂家及相关设备和工具去往生态35kVⅡ母拆除原AHEP1柜内CT。
拆除与互感器连接的一次引线，二次接线，并由王朝全和兰志远作好标记或拍照，将拆除后的二次接线用绝缘胶带包扎好。
4、测量原互感器支架的眼距。
5、对试验合格的新互感器眼距进行测量后对比原支架眼距，若眼距不同则需根据现场具体情况进行改造，以满足安装要求。
6、新互感器安装。
要求同一组互感器的间距要均等，极性方向应一致。
安装互感器和连接导线时要考虑各相的相间和对地安全净距。
所有连接螺母栓齐全、紧固。
互感器外壳和暂不使用的互感器的二次绕组短路后应可靠接地。
7、一二次接线：互感器的一次端子引线接头部位要保证接触良好，并有足够的接触面积，并涂以凡士林。
并按照标记或拍照的顺序重新恢复二次接线。
8、生态CT安装完成后，再办理35kVⅠ母的相关停电手续，并做好相关的安全措施。
9、按上面相同的要求安装35kVⅠ母的CT及电度表。
10、工作完成之后，由专人负责检查更换后的电流互感器二次回路是否存
在开路现象。
11、由生态机组带5号主变和35kV母线短路升流，检查更换后的CT二次回路的电流大小，相位，相序是否正确。
（三相短路点设置三个，包含电流互感器：35KVⅠ母备用351开关柜，35KVⅠ母至3号厂高变303开关柜，35kVⅡ母生态至闸首306开关柜）
六、短路升流，检查CT二次回路
①在35KVⅡ母生态至闸首306开关柜内侧设置三相短路点（将电流互感器包括在内）；
1.合上发电机出口断路器5、主变高压侧断路器305；退出主变保护；拆除相关的跳闸回路；
2.手动开机至额定转速，机组各部运行正常；
3.利用励磁系统对主变零起升流至发电机的10%额定电流，检查35KVⅡ母生态至闸首306开关柜CT二次电流，不能有开路现象；
4.检查CT回路正常后，将发电机出口升流至50%额定电流，检查主变和35KVⅡ母有无异常；若正常将电流升至发电机额定电流，检查主变和35KVⅡ母有无异常，检查35KVⅡ母生态至闸首306开关柜的二次电流回路的采样值是否正常；
5.升流试验结束后，停机；拆除设置的三相短路点。
②在35KVⅠ母备用351开关柜内侧设置三相短路点（将电流互感器包括在内）；
1.合上发电机出口断路器5、主变高压侧断路器305、35KV卡内线断路器
353，352；退出主变和线路保护；拆除相关的跳闸回路；
2.手动开机至额定转速，机组各部运行正常；
3.利用励磁系统对主变和35KV卡内线零起升流至发电机的10%额定电流，检查35KVⅠ母备用351开关柜和35KV卡内线352开关柜CT的二次电流，不能有开路现象；
4.检查CT回路正常后，将发电机出口升流至50%额定电流，检查主变和35KV母线和线路有无异常；若正常将电流升至发电机额定电流，检查主变和35KV母线和线路有无异常，检查35KVⅠ母备用351开关柜和35KV 卡内线352开关柜CT的二次电流回路的采样值是否正常；
5.升流试验结束后，停机；拆除设置的三相短路点。
③在35KVⅠ母至3号厂高变303开关柜内侧设置三相短路点（将电流互感器包括在内）；操作方法同②。
七、本次工程危险点分析及其控制
本次施工进行全面的安全评估，找出本次工程危险点，针对危险点提出相应的安全措施具体如下：
1、施工危险点分析
本次工程危险点较突出的表现是：
八、环保与文明施工
1、环境保护
本工程是在站内施工，不需要爆破作业，也没有废气的产生，施工机械所产生的噪音不大，没对环境造成污染。
对施工机具进行维修保养，必须到指定的维修点进行，废品材料要妥善处理。
2、文明施工要求
1、人员分工明确，生产秩序有条不紊；按章作业，不野蛮施工；人员
着装整洁。
2、材料设备堆放整齐合理，物资标识明确、有序，安全设备完善、安
全标志明显、防火措施落实，符合消防安全标准，场地排水流畅。
3、加强环保意识，不留工业垃圾，使每个作业面真正做到“工完、料
尽、场地清扫”。
