梁5KZL3(800x1800)模板（扣件式）计算书一、工程属性二、荷载设计三、模板体系设计混凝土梁居梁两侧立柱中的位置设计简图如下：平面图立面图四、面板验算取单位宽度1000mm，按四等跨连续梁计算，计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(24+1.5)×1.8)+1.4×2，1.35×(0.1+(24+1.5)×1.8)+1.4×0.7×2]×1＝57.65kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1.8]×1＝55.89kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.76kN/mq2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×1.8]×1＝46kN/m1、强度验算M max＝-0.107q1静L2+0.121q1活L2＝-0.107×55.89×0.162+0.121×1.76×0.162＝0.15kN·mσ＝M max/W＝0.15×106/37500＝3.94N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632qL4/(100EI)=0.632×46×1604/(100×10000×281250)＝0.068mm≤[ν]＝l/400＝160/400＝0.4mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393 q1静l +0.446 q1活l=0.393×55.89×0.16+0.446×1.76×0.16＝3.64kN R2=R4=1.143 q1静l +1.223 q1活l=1.143×55.89×0.16+1.223×1.76×0.16＝10.57kN R3=0.928 q1静l +1.142 q1活l=0.928×55.89×0.16+1.142×1.76×0.16＝8.62kN标准值(正常使用极限状态)R1'=R5'=0.393 q2l=0.393×46×0.16＝2.89kNR2'=R4'=1.143 q2l=1.143×46×0.16＝8.41kNR3'=0.928 q2l=0.928×46×0.16＝6.83kN五、小梁验算为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{3.64+0.9×1.35×[(0.3-0.1)×0.8/5+0.5×(1.8-0.18)]+0.9max[1.2×(0.5+(24+1.1)×0.18)+1.4×1，1.35×(0.5+(24+1.1)×0.18)+1.4×0.7×1]×max[0.6-0.8/2，(1.2-0.6)-0.8/2]/2×1，10.57+0.9×1.35×(0.3-0.1)×0.8/5}=10.61kN/mq2＝max[2.89+(0.3-0.1)×0.8/5+0.5×(1.8-0.18)+(0.5+(24+1.1)×0.18)×max[0.6-0.8/2，(0.5-0.6)-0.8/2]/2×1，8.41+(0.3-0.1)×0.8/5]＝8.44kN/m1、抗弯验算M max＝max[0.107q1l12，0.5q1l22]＝max[0.107×10.61×0.52，0.5×10.61×0.052]＝0.28kN·mσ＝M max/W＝0.28×106/37330＝7.6N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V max＝max[0.607q1l1，q1l2]＝max[0.607×10.61×0.5，10.61×0.05]＝3.219kN τmax＝3V max/(2bh0)=3×3.219×1000/(2×35×80)＝1.72N/mm2≤[τ]＝1.78N/mm2 满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×8.44×5004/(100×9350×1493300)＝0.24mm≤[ν]＝l/400＝500/400＝1.25mmν2＝q2l24/(8EI)＝8.44×504/(8×9350×1493300)＝0mm≤[ν]＝l/400＝50/400＝0.12mm满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态R max＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×10.61×0.5，0.393×10.61×0.5+10.61×0.05]＝6.06kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R6＝2.82kN，R2＝R5＝6.06kN，R3＝R4＝4.95kN正常使用极限状态R'max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×8.44×0.5，0.393×8.44×0.5+8.44×0.05]＝4.83kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝R'6＝2.4kN，R'2＝R'5＝4.83kN，R'3＝R'4＝3.92kN六、主梁验算主梁自重忽略不计，计算简图如下：1、抗弯验算主梁弯矩图(kN·m)σ＝M max /W ＝0.464×106/5080＝91.4N/mm 2≤[f]=205N/mm 2 满足要求！ 2、抗剪验算主梁剪力图(kN)V max ＝6.867kNτmax ＝2V max /A=2×6.867×1000/489＝28.08N/mm 2≤[τ]＝125N/mm 2 满足要求！主梁变形图(mm)νmax＝0.26mm≤[ν]＝l/400＝466.67/400＝1.17mm满足要求！4、扣件抗滑计算R＝max[R1,R4]＝2.01kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，左侧立柱扣件受力R＝2.01kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、立柱验算λ=h/i=1600/15.8=101.27≤[λ]=150长细比满足要求！查表得，υ＝0.631、风荷载计算M w＝0.92×1.4×ωk×l a×h2/10＝0.92×1.4×0.22×0.5×1.62/10＝0.03kN·m2、稳定性计算根据《建筑施工模板安全技术规范》公式5.2.5-14，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×1.8)+0.9×1.4×2]×1＝51.95kN/mq1＝max{3.29+(0.3-0.1)×0.8/5+0.9×[1.2×(0.5+(24+1.1)×0.18)+0.9×1.4×1]×max[0.6-0.8/ 2，(0.5-0.6)-0.8/2]/5×1，9.53+(0.3-0.1)×0.8/5}=9.56kN/m同上四～六计算过程，可得：R1＝1.85kN，R2＝10.7kN，R3＝10.7kN，R4＝1.85kN立柱最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+M w/l b＝max[1.85+0.9×[1.2×(0.75+(24+1.1)×0.18)+0.9×1.4×1]×(1+0.6-0.8/2)/2×0.9，10.7，10.7，1.85+0.9×[1.2×(0.75+(24+1.1)×0.18)+0.9×1.4×1]×(1+0.5-0.6-0.8/2)/2×0.9]+0.03/1.2＝10.73kNf＝N/(υA)+M w/W＝10725.44/(0.63×489)+0.03×106/5080＝41.32N/mm2≤[f]＝205N/mm2满足要求！八、可调托座验算由"主梁验算"一节计算可知可调托座最大受力N＝max[R2，R3]＝11.82kN≤[N]＝30kN满足要求！。
PKPM软件关于混凝土柱计算长度系数的计算
PKPM软件关于混凝土柱计算长度系数的计算PKPM软件关于混凝土柱计算长度系数的计算错层结构的计算（一）错层结构的模型输入⑴错层高度不大于框架架高时的错层结构的处理；⑵对于错层高度大于框架梁高的单塔错层结构的输入⑶对于错层高度大）（以l0）l0Ψl中的工程为十层框架错层结构，首层层高2m，第二层层高4.5m。
其第一、二层结构平面图、结构三维轴侧图如图1所示。
（图略）（三）SATWE软件的计算结果⑴计算结果表：－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－表1 柱1、柱2、柱3按照表7.3.11-2直接取值的计算长度系数柱1／3.25／3.25／1.44／1.44／柱2／1.00／3.25／1.25／1.44／柱3／1.00／1.00／1.25／1.25／－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－表2 柱1、柱2、柱3按公式7.3.11-1和7.3.11-2计算的计算长度系数柱1／3.59／3.83／1.60／1.70／柱2／1.33／3.83／1.42／1.70／柱3／1.19／1.12／2.23／2.14／－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－表中数据依次为：柱号／首层Cx／首层Cy／二层Cx／二层Cy／柱1是边柱，首层无梁，二层与三根梁相连；柱2Cy的计左＝0.1。
不度比取10，面外按实际情况计算；⑨双向墙托柱、柱托双向墙，双向刚度比均取10（柱端已定义为铰接的不在此列）。
⑵斜柱（支撑）的计算长度取1.0。
⑶地下室的越层柱，程序不能自动搜索，而按层逐段计算柱的计算长度系数。
⑷所有边框柱，其计算长度系数内定为0.75。
⑸对于混凝土柱，其计算长度系数上限为2.5，钢柱的计算长度系数上限为6.0。
⑹程序只执行现浇楼盖的计算长度系数，没有执行装配式楼盖的计算长度系数。
⑺目前的SATWE软件对有吊车或无吊车的排架结构的柱计算长度系数仍按框架结构实行。
柱,700×700
柱模板设计计算书一、中小断面柱模板基本参数柱断面长度B=700mm；柱断面宽度H=700mm；木方截面宽度=40mm；木方截面高度=80mm；木方间距l=200mm,胶合板截面高度=15mm。
取柱断面长度和柱断面宽度中的较大者进行计算。
二、荷载标准值计算:强度验算要考虑新浇混凝土侧压力与倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为正式中的较小值：式中γc──为混凝土重力密度，取24(kN/m3)；t0──新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15),取3h；T──混凝土的入模温度,取20(℃)；V──混凝土的浇筑速度，取2m/h；β──混凝土坍落度影响修正系数，取0.85。
根据公式计算的新浇混凝土侧压力标准值F1=19.04kN/m2。
实际计算中采用的新浇混凝土压力标准值 F1=24.23kN/m2。
倾倒混凝土时产生的荷载标准值 F2=3kN/m2。
三、柱箍间距验算依据规范《建筑施工模板安全技术规程》(JGJ162-2008)，柱模为木面板时的柱箍间距必须同时满足下面两式:式中 E──柱木面板的弹性模量(kN/mm2)；I──柱木面板的弹惯性矩(mm4)；F──新浇混凝土侧压力设计值；F s──新浇混凝土作用于模板上的侧压力、振捣混凝土倾倒混凝土时作用于模板上的侧压力设计值；b──柱木面板一块的宽度(mm)；W──木面板的抵抗矩；f m──木材抗弯强度设计值。
计算过程如下：胶合板截面抵抗矩 W=bh2/6=700×(15)2/6=26250.00mm3胶合板截面惯性矩 I=bh3/12=700×(15)3/12=196875.00mm4F s=0.95×(1.2×24.23+1.4×3)/1000=0.0316N/mm2第一式：0.783×[6000×196875.00/(29.076/1000×700.00)]1/3=303.16mm第二式：[8×26250×15/(0.0316×700)]1/2=377.29mm由于柱箍间距实际取200mm不大于上面两式计算的最小间距303.16mm,所以满足要求!四、柱箍强度验算依据规范《建筑施工模板安全技术规程》(JGJ162-2008)，柱箍强度应按拉弯杆件采用下式验算：。
柱模板支撑计算书
柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm，柱模板的截面高度 H=1200mm，柱模板的计算高度 L = 6500mm，柱箍间距计算跨度 d = 600mm。
柱箍采用双钢管48mm×3.5mm。
柱模板竖楞截面宽度50mm，高度100mm。
B方向竖楞3柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取2.000h；T ——混凝土的入模温度，取25.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取6.500m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=14.190kN/m212实际计算中采用新浇混凝土侧压力标准值 F1=14.190kN/m 2倒混凝土时产生的荷载标准值 F2= 3.000kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下面板计算简图面板的计算宽度取柱箍间距0.60m 。
荷载计算值 q = 1.2×14.190×0.600+1.4×3.000×0.600=12.737kN/m面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 60.00×1.80×1.80/6 = 32.40cm 3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm 4；(1)抗弯强度计算f = M / W < [f]其中 f —— 面板的抗弯强度计算值(N/mm 2)；M —— 面板的最大弯距(N.mm)；W —— 面板的净截面抵抗矩；[f] —— 面板的抗弯强度设计值，取15.00N/mm 2；M = 0.100ql 2其中 q —— 荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×14.190+1.4×3.000)×0.375×0.375=0.299kN.m 经计算得到面板抗弯强度计算值 f = 0.299×1000×1000/32400=9.214N/mm 2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×14.190+1.4×3.000)×0.375=4.776kN截面抗剪强度计算值 T=3×4776.0/(2×600.000×18.000)=0.663N/mm 2截面抗剪强度设计值 [T]=1.40N/mm 2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql 4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×17.190×3754/(100×6000×291600)=1.315mm12.74kN/mA面板的最大挠度小于375.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下7.96kN/m竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.375m。
柱模板支撑计算
满足要求!
B方向柱箍的计算
1.B柱箍抗弯强度计算抗弯计算强度
f=M/W=2.58×106/1.05/50600.0=48.598N/mm2
抗弯计算强度小于215.00N/mm2
满足要求!
2.B柱箍挠度计算
v =0.551mm
最大挠度小于1060.0/400
满足要求!
2.竖楞木方抗剪计算
截面抗剪强度计算值
T=3×Q/2bh=3×3211/(2×50×100)=0.963N/mm2
截面抗剪强度设计值 [T]=1.300N/mm2
满足要求!
3.竖楞木方挠度计算
×450.004/
(100×9000.0×4166666.8)=0.068mm

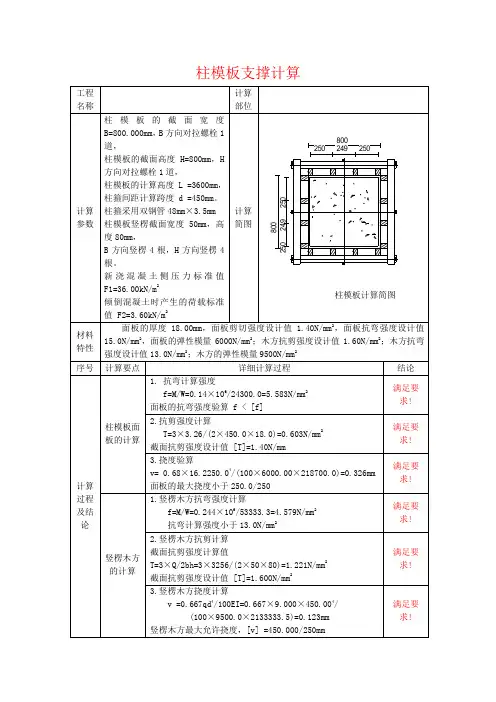

附件10：柱模板支撑计算
