工厂电力负荷计算示例
某工厂电力负荷计算示例
某工厂电力负荷计算示例2、1 负荷计算2、1、1负荷计算得目得计算负荷就是确定供电系统、选择变压器容量、电气设备、导线截面与仪表量程得依据,也就是整定继电保护得重要数据。
计算负荷确定得就是否正确合理,直接影响到电器与导线得选择就是否合理。
如计算负荷确定过大,将使电器与导线截面选择过大,造成投资与有色金属得浪费;如计算负荷确定过小,又将使电器与导线运行时增加电能损耗,并产生过热,引起绝缘过早老化,甚至烧毁,以至发生事故。
为此,正确进行负荷计算就是供电设计得前提,也就是实现供电系统安全、经济运行得必要手段。
2、1、2负荷计算得方法目前负荷计算常用需要系数法、二项式法与利用系数法、利用各种用电指标得负荷计算方法。
前两种方法在国内各电气设计单位得使用最为普遍。
1、需要系数法适用范围:当用电设备台数较多、各台设备容量相差不太悬殊时,特别在确定车间与工厂得计算负荷时,宜于采用。
组成需要系数得同时系数与负荷系数都就是平均得概念,若一个用电设备组中设备容量相差过于悬殊,大容量设备得投入对计算负荷投入时得实际情况不符,出现不理想得结果。
2、二项式法当用电设备台数较少、有得设备容量相差悬殊时,特别在确定干线与分支线得计算负荷时,宜于采用。
3、利用系数法通过平均负荷来求计算负荷,计算依据就是概率论与数理统计,但计算过程较为复杂。
4、利用各种用电指标得负荷计算方法适用于在工厂得初步设计中估算符合、在各类建筑得初步设计中估算照明负荷用。
根据计算法得特点与适用范围我们选取需要系数法来计算负荷。
2、1、3计算负荷得公式按需要系数法确定计算负荷得公式有功(kW) Pc = Kd·Pe(2-1)无功(kvar) Qc = Pc·tanφ(2-2)视在(kVA) Sc= (2-3)电流 (A) Ic= (2-4)式中Kd——该用电设备组得需用系数;Pe——该用电设备组得设备容量总与,但不包括备用设备容量(kW);P c QcSc——该用电设备组得有功、无功与视在计算负荷(kW kvar kVA);U——额定电压(kW);tanφ——与运行功率因数角相对应得正切值; Ic——该用电设备组得计算电流(A);2、1、4负荷计算1、染车间动力(AP103B)P c = Kd·Pe= 67、5×0、75= 50、6kWQ c = Pc·tan(arccosφ) = 50、6×tan(arccos0、8) = 38、0 kvarSc= = 63、3 kVA2、预缩力烘干机(AP104E)P c = Kd·Pe= 50×0、7= 35、0kWQ c = Pc·tan(arccosφ) = 35、0×tan(arccos0、8) = 26、3 kvarSc= = 43、8 kVA3、树脂定型机(AP104J)P c = Kd·Pe= 150×0、7= 105、0kWQ c = Pc·tan(arccosφ) = 105、0×tan(arccos0、8) = 78、8 kvarSc= = 131、3 kVA4、车间照明(AL105C1)P c = Kd·Pe= 7、77×0、9= 7、0kWQ c = Pc·tan(arccosφ) = 7、0×tan(arccos0、6) = 9、3 kvarSc= = 11、7 kVA5、车间检修电源(AP105E2)P c = Kd·Pe= 30×0、65= 19、5kWQ c = Pc·tan(arccosφ) = 19、5×tan(arccos0、8) = 14、6 kvarSc= = 24、4 kVA其余计算类似,最后得出整厂得Pc QcScPc= 0、55×694、9 = 382、2 kWQc= 0、55×564、1 = 310、3 kvarSc= = 492、3 kVA式中 0、55——同时系数;2、1、5无功补偿因为cosφ = Pc /Sc= 382、2/492、3= 0、776<0、92功率因数小于0、92得规定值,故应该进行无功补偿。
电力负荷计算公式与范例

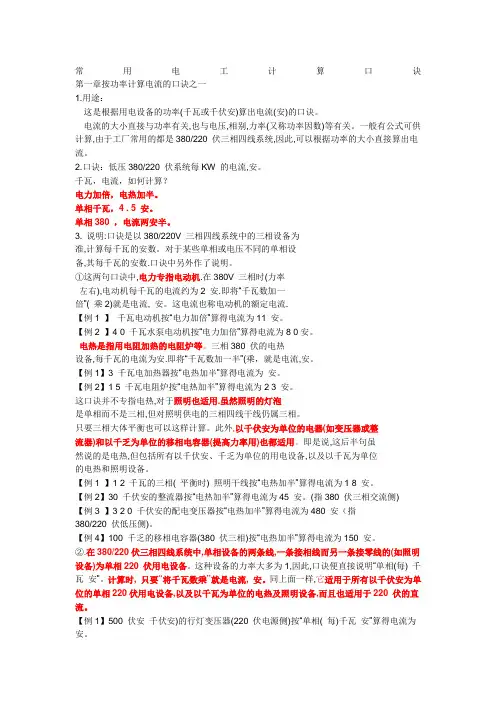

常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。
一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。
2.口诀：低压380/220 伏系统每KW 的电流,安。
千瓦，电流，如何计算？电力加倍，电热加半。
单相千瓦，4 . 5 安。
单相380 ，电流两安半。
3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。
对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。
①这两句口诀中,电力专指电动机.在380V 三相时(力率左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。
这电流也称电动机的额定电流.【例1 】千瓦电动机按“电力加倍”算得电流为11 安。
【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。
电热是指用电阻加热的电阻炉等。
三相380 伏的电热设备,每千瓦的电流为安.即将“千瓦数加一半”(乘，就是电流,安。
【例1】3 千瓦电加热器按“电热加半”算得电流为安。
【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。
这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可以这样计算。
此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。
即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。
【例1 】1 2 千瓦的三相( 平衡时) 照明干线按“电热加半”算得电流为1 8 安。
【例2】30 千伏安的整流器按“电热加半”算得电流为45 安。
(指380 伏三相交流侧)【例3 】3 2 0 千伏安的配电变压器按“电热加半”算得电流为480 安（指380/220 伏低压侧)。
工厂电力负荷及其计算
工厂电力负荷及其计算一、工厂电力负荷的计算方法1.定额法计算定额法是根据工厂的生产工艺和设备，以及设备运行的时间及运行电压、额定电流等参数来计算工厂的电力负荷。
具体计算步骤如下：(1)根据生产工艺和设备确定每台设备的额定功率和运行时间。
(2) 计算每台设备的实际功率，实际功率等于额定功率乘以load rate（负载率）。
(3)计算每台设备的用电量，用电量等于实际功率乘以运行时间。
(4)将每台设备的用电量累加得到总用电量，即工厂的电力负荷。
2.统计法计算统计法是通过对过去一段时间的用电数据进行统计分析，得出工厂的电力负荷。
具体计算步骤如下：(1)收集过去一段时间的用电数据，包括电力仪表的读数、运行时间及环境参数等。
(2)对用电数据进行整理和分析，得出工厂的平均负荷和尖峰负荷。
(3)根据工厂的生产计划和负荷曲线，预测未来的负荷变化。
(4)根据预测的负荷变化，确定合理的电力供应方案。
3.标准法计算标准法是根据国家规定的工厂电力负荷标准来计算工厂的电力负荷。
具体计算步骤如下：(1)根据国家规定的工厂电力负荷标准，确定工厂的负荷等级。
(2)根据负荷等级和工厂的总用电量，计算工厂的电力负荷。
二、工厂电力负荷的影响因素2.工艺流程：不同的工艺流程对电力负荷的要求也不同，一些工艺流程需要大量的电力支持，而另一些工艺流程则相对较少。
3.工作时间：工厂的电力负荷还与工作时间有关，长时间连续运行的工厂需要更多的电力供应，而短时间间断运行的工厂则需要较少的电力供应。
4.环境因素：环境温度、湿度等因素也会对工厂的电力负荷产生影响，一些设备在高温高湿的环境下需要更多的电力支持。
三、工厂电力负荷的管理与调控1.合理安排生产计划：根据工厂的电力负荷情况，合理安排生产计划，避免电力负荷过高或过低的情况发生。
2.用电系统的优化设计：通过优化用电系统的设计，如改进设备的能效、增加系统的稳定性、提高用电设备的负荷率等，以减少工厂的电力负荷。
电力最大负荷计算公式
电力最大负荷计算公式嘿，说起电力最大负荷计算公式，这可是电力领域中一个相当重要的知识点呢！咱们先来说说啥是电力最大负荷。
想象一下，在一个炎热的夏天，家家户户都开着空调，工厂里的机器也在全力运转，这时候整个电网所承受的最大用电量，就是电力最大负荷啦。
那电力最大负荷咋计算呢？一般来说，常用的公式是 Pmax = K0 ×Σ(Ki × Pi) 。
这里面，Pmax 就是最大负荷，Ki 是不同用电设备的需要系数，Pi 是各种设备的额定功率，K0 呢，则是同时系数。
举个例子吧，比如说有一个小型工厂，里面有 10 台功率都是 10 千瓦的机器。
但不是所有机器都会同时全功率运行，假设需要系数 Ki 是0.8 ，同时系数 K0 是 0.9 。
那计算起来就是：Pmax = 0.9 ×（0.8 × 10 ×10）= 72 千瓦。
这就大概算出这个小工厂的最大负荷啦。
在实际生活中，计算电力最大负荷可不是一件简单的事儿。
我就曾经遇到过这么一个情况，一个新建的小区，开发商找我们来计算电力最大负荷，以便确定变压器的容量和线路的规格。
我们得详细了解小区里有多少户人家，预估每户的用电设备，比如空调、电视、冰箱等等，还要考虑小区里有没有公共设施，像路灯、电梯啥的。
那可真是一项繁琐又细致的工作，每一个数据都得准确无误，不然就可能会导致供电不足或者浪费资源。
计算电力最大负荷的时候，还得考虑季节因素。
夏天空调用电多，冬天可能电暖设备用电多。
还有，不同时间段的用电情况也不一样，白天工厂用电多，晚上居民用电多。
所以，要综合各种因素，才能得出一个比较准确的最大负荷值。
另外，随着科技的发展，现在有很多智能电表和监测设备，可以更精确地记录用电数据，这对计算电力最大负荷也提供了很大的帮助。
但即便如此，计算公式还是基础，只有掌握了基本的原理和方法，才能更好地运用这些新技术。
总之，电力最大负荷计算公式虽然看起来有点复杂，但只要我们耐心细致，结合实际情况，还是能算得清楚明白的。
工厂供电技术工厂电力负荷计算
工厂供电技术
第三章 工厂电力负荷计算
第一节 工厂电力负荷及负荷曲线3.平均负荷Pav
图3-4 年最大负荷和年最大负荷利用小时 图3—5 年平均负荷
平均负荷Pav是指电力负荷在一定时间内消耗功率的平均值，即
第11页/共90页
工厂供电技术
第三章 工厂电力负荷计算
第一节 工厂电力负荷及负荷曲线平均负荷也可以通过负荷曲线来计算，如图3—5所示。年负荷曲线与两坐标轴所包围的曲线面积即年所消耗的电能恰好等于虚线与坐标轴所包围的面积，即年平均负荷为式中 Pav—平均有功计算负荷（kW）；Wt—在t时间内电能消耗量（kW.h）；Wa—年电能消耗量（kW.h）； t—为实际用电的时间（h）； 8760—全年365天用电时间（h）；
第19页/共90页
工厂供电技术
第三章 工厂电力负荷计算
总有功计算负荷 总无功计算负荷总视在计算负荷总计算电流 —表示所有各组设备的有功计算负荷之和(kW)； —表示所有各组设备的无功计算负荷之和(kvar)；
第20页/共90页
工厂供电技术
第三章 工厂电力负荷计算
例题3—4某工厂机加车间380V低压母线上，共接有3组用电设备，其中有冷加工机床电动机20台，每台容量为11kW；通风机3台，每台容量为2kW；电动葫芦一个，3kW（ε=40%），试确定该车间总的计算负荷。解：1.先求各用电设备组的计算负荷（１） 冷加工机床电动机机床组 查附表1取Kd=0.25
第33页/共90页工厂Fra bibliotek电技术第三章 工厂电力负荷计算
解：(一)需要系数法求车间计算负荷1.求冷加工机床组设备总容量查附表1大批生产冷加工机床组得 Kd=0.18～0.5,取Kd=0.25，
工厂供电例题
工厂供电例题1、某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4 kW 3台，2.2 kW 7台），通风机2台共3kW ，电阻炉1台2kW 。
试用需要系数法确定此线路上的计算负荷。
解：先求各组的计算负荷 （1） 金属切削机床组查附录表1，取K d =0.2，73.1tan ,5.0cos ==ϕϕ P 30（1）=0.2×50=10kWQ 30（1）=10×1.73=17.3kvar（2） 通风机组K d =0.8，75.0tan ,8.0cos ==ϕϕP 30（2）=0.8×3=2.4 kWQ 30（2）=2.4×0.75=1.8 kvar（3） 电阻炉K d =0.7，0tan ,1cos ==ϕϕP 30（3）=0.7×2=1.4 kWQ 30（3）=0因此总的计算负荷为（取K ∑p =0.95，K ∑q =0.97）P 30=0.95×（10+2.4+1.4）=13.1 kW Q 30=0.97×（17.3+1.8+0）=18.5 kvarS 30=A kV A kV ⋅=⋅+7.225.181.1322I 30=A kVAkV 5.3438.037.22=⨯⋅在实际工程设计说明中，常采用计算表格的形式，如表所示。
序 用电设备组名称台数n容量需要系数cos ϕtan ϕ 计算负荷 号kWP e K dkWp 30var30k QAkV S ⋅30AI 301 金属切削机床 20 50 O.2 0.5 1.73 10 17.3 2 通风机 2 3 O.8 0.8 0.75 2.4 1.8 3电阻炉 1 2 0.71 01.4 0 235513.8 19.1 车间总计取 K ∑p =0.95 K ∑q =0.9713.118.522.734.52、某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4kW3台，2.2kW7台），通风机2台共3kW ，电阻炉1台2kW 。
厂用电功率计算公式
厂用电功率计算公式
一、引言
在工业生产中，电力是不可或缺的能源之一。
对于厂用电功率的计算，可以通过一定的公式来得出准确的结果。
本文将介绍厂用电功率计算的公式及其应用。
二、厂用电功率计算公式
厂用电功率计算公式为：功率（P）= 电压（U）× 电流（I）
其中，功率单位为瓦特（W），电压单位为伏特（V），电流单位为安培（A）。
三、应用范例
以下是一个应用该公式计算厂用电功率的范例：
假设某厂房的电压为220V，电流为10A，那么根据公式，可以计算出该厂房的功率为：
功率（P）= 220V × 10A = 2200W
因此，该厂房的厂用电功率为2200瓦特。
四、其他注意事项
1. 在实际应用中，除了直接计算厂用电功率外，还需要考虑功率因数、电力负荷等因素，以得出更准确的结果。
2. 厂用电功率的计算可以用于电力设备的选型和电力系统的设计，有助于合理规划用电需求，提高电力利用效率。
3. 在进行功率计算时，需要确保电压和电流的测量准确性，可以通过专业的电力仪器进行测量。
4. 电力系统的稳定性和安全性对厂用电功率的计算和管理都具有重要意义。
在计算功率时，应考虑电力负荷的变化和峰值电流的预测，以确保电力系统的正常运行。
五、结论
厂用电功率计算公式是工业生产中常用的计算方法之一。
通过该公式，可以准确计算出厂用电功率，为电力设备选型和电力系统设计提供依据。
在实际应用中，还需要考虑其他因素，如功率因数和电力负荷等，以确保电力系统的稳定性和安全性。
因此，合理利用厂用电功率计算公式，是提高电力利用效率和保障电力供应的重要手段之一。
工业企业电力负荷及其计算
2.1、工业企业电力负荷和负荷曲线
• 2.1.1工业企业电力负荷的分级
1、电力负荷：
用电设备所消耗的功率或者线路中流过的电流或者功率； —— (反映数值 KA/KVA)
耗用电能的用电设备和用户。——(反映性质)
2、按照电力负荷对其供电可靠性及中断供电在政治上、经济上所造 成的损失或者影响的程度，将工业企业的电力负荷分成三级：
则：
P30 KpP30,i ; Q30 KqQ30,i
P30 KpP30,i ; Q30 KqQ30,i ;
S30 I30
P302 Q302 ; S30 . 3U N
注意：视在计算负荷和电流的计算不能用各组的视在负荷或 计算电流直接相加而得。
2.3.2二项式系数法
略（P38）
计算每台用电设备的计算负荷p301按工作制相似的用电设备分组求出计算负荷p302低压母线上所有低压配电线路计算负荷之和再乘以一个同时系数求出计算负荷p303车间变电所低压侧计算负荷p303加上车间变压器的功率损耗求出车间变电所高压侧计算负荷p304304加上高压供电线路损耗求出总降压变压所各出线的计算负荷汇总总降压变电所各出线的计算负荷乘以一个同时系数得到变电所低压母线上的计算负荷p306总降压变电所低压母线上的计算负荷加上总降压变电所变压器耗损求得企业总计算负荷p307252按需要系数法确定企业计算负荷首先将企业用电设备容量p就得到了用功计算负荷p3030视在计算负荷s30计算电流i30253按估算法确定企业计算负荷wa为企业全年电能需求量
C、单相设备分别接线电压和相电压： 所有设备统一换算成相电压下的设备容量分相计算各相的设备容量和计算负荷取最 大相的3倍
A相：
Pe1，ph Pe1,mph,A Pe2,mph,A
工厂的电力负荷及其计算
年负荷曲线 年负荷曲线反映负荷全年(8760小时)的变化情况，如图2-2所 示。 年负荷曲线通常绘成年负荷持续时间曲线，如图2-2(c)所示。 它是根据某一年中具有代表性的夏日负荷曲线(见图2-2(a) )和冬日 负荷曲线(见图2-2(b) )来绘制的。其中，夏日和冬日在全年中所占 的天数应视当地的地理位置和气温情况而定。一般北方地区可近 似认为夏日165天，冬日200天；南方地区则可近似认为夏日200 天，冬日165天。绘制时以负荷使用时间为横坐标，按负荷大小 依次排列，全年按8760小时计。从年负荷持续时间曲线能明显看 出： 一个企业在一年内不同负荷值所持续的时间，从而可以对系
根据用户对供电可靠性要求和中断供电造成的损失或影响
一级负荷
这类负荷在供电突然中断时 将造成人身伤亡的危险，或 造成重大设备损坏且难以修 复，或给国民经济带来极大 损失。
二级负荷
三级负荷
这类负荷如果突然断电，将 造成生产设备局部破坏，或 生产流程紊乱且难以恢复， 工厂内部运输停顿，出现大 量废品或大量减产，因而在 经济上造成一定损失。
工厂用电负荷的分级序号用电设备负荷级别金属加工车间价格昂贵作用重大稀有的大型数控机床一级价格贵作用大数量多的数控机床二级铸造车间冲天炉鼓风机30t及以上的浇铸起重机三级热处理车间井式炉专用淬火起重机井式炉油槽抽油泵二级锻压车间锻造专用起重机水压机高压水泵油压机二级电镀车间大型电镀用整流设备自动流水作业生产线二级模具成型车间隧道窑鼓风机卷扬机二级层压制品车间压塑机及供热锅炉二级线缆车间冷却水泵鼓风机润滑泵高压水泵水压机真空泵液压泵收线用电设备漆泵电加热设备二级min以上空压机二级有高位油箱的离心式压缩机润滑油泵二级离心式压缩机润滑油泵一级小型机械类工厂中常用重要电力负荷的级别分类反复短时工作制这类设备周期性地时而工作时而停歇工作周期一般不超过10min
工厂电力负荷的计算
工厂电力负荷的计算工厂电力负荷的计算是工厂用电计划和设备配置的重要组成部分，合理的计算可以确保工厂能够满足正常生产所需的电力供应，提高生产效率和设备利用率。
本文将介绍工厂电力负荷计算的基本原理和方法，并结合实例详细阐述。
工厂电力负荷计算的基本原理是根据工厂设备的功率需求，结合设备的使用时间和工作周期，综合计算得出工厂的总电力需求。
首先需要了解工厂的设备清单和每台设备的功率需求，例如机械设备、照明设备、空调设备等，这些数据通常可以从设备的技术参数中获取。
其次，需要确定每台设备的使用时间和工作周期。
使用时间指的是设备每天正常工作的小时数，工作周期指的是设备每天的开停循环次数。
这两个参数对于工厂电力负荷计算非常重要，因为设备的用电量通常是由功率需求和使用时间的乘积得出的，而工作周期会影响到设备用电的实际功率需求。
然后，需要根据设备的使用时间和工作周期计算出每台设备的日用电量。
日用电量的计算公式为：设备的功率需求 ×使用时间 ×工作周期。
以一个工厂的搅拌机为例，设备的功率需求为5千瓦，使用时间为8小时，工作周期为60分钟/次，工作时间为8小时/次，每天循环10次。
那么该设备的日用电量计算结果为：5千瓦 × 8小时 × 10次 = 400千瓦·时。
接着，需要将每台设备的日用电量累加得出整个工厂的日用电量。
将工厂中所有设备的日用电量相加即可得出工厂的日用电量。
例如，一个工厂有10台设备，每台设备的日用电量分别为400千瓦·时、300千瓦·时、200千瓦·时、100千瓦·时等，那么该工厂的日用电量计算结果为：400千瓦·时 + 300千瓦·时 + 200千瓦·时 + 100千瓦·时 + ... = 1900千瓦·时。
最后，根据工厂的日用电量和设备的使用时间，可以计算出工厂的总电力需求。
精选供配电系统的负荷计算资料(2024版)
二. 工厂用电设备的工作制
三. 负荷曲线及有关物理量
给哆鼓邯它盯曳捕麓蹲瓢脑读削敝倡棍根亦跺搬巍载窒韦隧忠悉磊敏锹勃供配电系统的负荷计算供配电系统的负荷计算
一、负荷的基本概念
学习内容： 1. 什么是负荷？ 为什么负荷计算？ 负荷计算内容 4. 电力负荷的类型
恶律拘嗡斤管涸黄到惺眼豌风尧焊圭紫旋拌砌秧隶停甄活柞烙吩电观社法供配电系统的负荷计算供配电系统的负荷计算
平均负荷Pav和年平均负荷
平均负荷就是负荷在一定时间t内平均消耗的功率
年平均负荷就是全年工厂负荷消耗的总功率除全年总小时数。
Wa表示全年实际消耗的电能
时间t内消耗的电能为Wt
俏淑徒磕王娶丰职蝎趟夯绞胶夜涅酣闪凉颈剥临秆毡臼熄弦板芯档捞连译供配电系统的负荷计算供配电系统的负荷计算
电镀的作用：防止腐蚀，增加美观，提高零件的耐磨性或导电性等，如镀铜、镀铬。
电镀设备
友侨霜跳边锯兢遂浮苑追迅坑属粤称烯谎兔妊裤翰舌望滋矽候攒肆卑溜扁供配电系统的负荷计算供配电系统的负荷计算
电热设备
电热设备的工作特点是： （1）工作方式为长期连续工作方式。 （2）电力装置一般属二级或三级负荷。 （3）功率因数都较高，小型的电热设备可达到1。
6、与负荷曲线及其计算的物理量Fra bibliotek一班制工厂Tmax约为1800～3000h，两班制工厂Tmax约为3500～4800h, 三班制工厂Tmax约为5000～7000h，居民用户Tmax约为1200～2800h。
它与工厂的生产班制有关
帮栓峦痢丛庐航事珍即琼努依沟豹口损寨俏课助琵烟辐镭鸿狱食恢腑苟郑供配电系统的负荷计算供配电系统的负荷计算
4. 电力负荷的类型
第2章工厂的电力负荷及其计算
PPT文档演模板
第2章工厂的电力负荷及其计算
PPT文档演模板
第2章工厂的电力负荷及其计算
•比较：
•需要系数法： •P30=13.68kw • Q30=18.53kvar
线•②路若上单的组计用算电负设荷备。只有1~2台设备时，可以认为P30=Pe，
•
即b=1 c=0 。
•③计算多组用电设备的负荷时，不应再乘以K∑。 •举例：例2-3
• 试用二项式法确定例2-2所述机修车间380v线路总的计算 负荷。
•解：
•1、分组：金属切削机床组、通风机组、电阻炉组。
PPT文档演模板
•
PPT文档演模板
——用电设备组平均功率因数。可查附录表1。 第2章工厂的电力负荷及其计算
•∑Pe——用电设备组的设备容量kw。
•Pe的定义：经换算到同一工作制下的额定功率。 •注意
•Kd、
、 可查附录表1，查表时应注意：
•1）查Kd时，
与
对应同一角度 ；
•2）设备组中台数少时，Kd取较大数值；设备组中 台数多时，Kd取较小数值；当只有1~2台设备时， 可取Kd=1；
PPT文档演模板
第2章工厂的电力负荷及其计算
•（三）多组用电设备计算负荷的确定 •工厂供电系统示意图：
•P30.
6 •P30.7
•P30. 8
•P30.5
•P30.3 •P30.4
•P30.2
PPT文档演模板
•返42 •返22 •返23
第2章工厂的电力负荷及其计算
•1、 P30.1的确定： •2、 P30.2的确定：
第2章工厂的电力负荷及其计算
•2、380v线路总的计算负荷： • P30=8.68kw+（7+1.95+2）kw=19.63kw • Q30=8.68×1.73+（7×1.73+1.95×0.375+0） =27.86kvar
工厂电力负荷计算示例
2.1 负荷计算计算负荷是确定供电系统、选择变压器容量、电气设备、导线截面和仪表量程的依据，也是整定继电保护的重要数据。
计算负荷确定的是否正确合理，直接影响到电器和导线的选择是否合理。
如计算负荷确定过大，将使电器和导线截面选择过大，造成投资和有色金属的浪费；如计算负荷确定过小，又将使电器和导线运行时增加电能损耗，并产生过热，引起绝缘过早老化，甚至烧毁，以至发生事故。
为此，正确进行负荷计算是供电设计的前提，也是实现供电系统安全、经济运行的必要手段。
目前负荷计算常用需要系数法、二项式法和利用系数法、利用各种用电指标的负荷计算方法。
前两种方法在国内各电气设计单位的使用最为普遍。
1.需要系数法适用范围：当用电设备台数较多、各台设备容量相差不太悬殊时，特别在确定车间和工厂的计算负荷时，宜于采用。
组成需要系数的同时系数和负荷系数都是平均的概念，若一个用电设备组中设备容量相差过于悬殊，大容量设备的投入对计算负荷投入时的实际情况不符，出现不理想的结果。
2.二项式法当用电设备台数较少、有的设备容量相差悬殊时，特别在确定干线和分支线的计算负荷时，宜于采用。
3.利用系数法通过平均负荷来求计算负荷，计算依据是概率论和数理统计，但就算过程较为复杂。
4.利用各种用电指标的负荷计算方法适用于在工厂的初步设计中估算符合、在各类建筑的初步设计中估算照明负荷用。
根据计算法的特点和适用范围我们选取需要系数法来计算负荷。
按需要系数法确定计算负荷的公式有功（Kw） P= K·P （2-1）无功（Kvar） Q= P·tanφ（2-2）视在（KVA） S= （2-3）电流（A） = （2-4）式中 K——该用电设备组的需用系数；P——该用电设备组的设备容量总和，但不包括备用设备容量（kW）；P Q S——该用电设备组的有功、无功和视在计算负荷（kW）；U——额定电压（kW）;tanφ ——与运行功率因数角相对应的正切值；——该用电设备组的计算电流（A）;1.染车间动力（AP103B）P= K·P= 67.5×0.75= 50.6KwQ= P·tan(arccosφ) = 50.6×tan(arccos0.8) = 38.0 KvarS= = 63.3 KVA2.预缩力烘干机（AP104E）P= K·P= 50×0.7= 35.0KwQ= P·tan(arccosφ) = 35.0×tan(arccos0.8) = 26.3 KvarS= = 43.8 KVA3.树脂定型机（AP104J）P= K·P= 150×0.7= 105.0KwQ= P·tan(arccosφ) = 105.0×tan(arccos0.8) = 78.8 KvarS= = 131.3 KVA4.车间照明（AL105C1）P= K·P= 7.77×0.9= 7.0KwQ= P·t an(arccosφ) = 7.0×tan(arccos0.6) = 9.3 KvarS= = 11.7 KVA5.车间检修电源（AP105E2）P= K·P= 30×0.65= 19.5KwQ= P·tan(arccosφ) = 19.5×tan(arccos0.8) = 14.6 KvarS= = 24.4 KVA其余计算类似，最后得出整厂的P Q S= 0.55×694.9 = 382.2 kw= 0.55×564.1 = 310.3 KvarS= = 492.3 KVA式中———同时系数；因为cosφ = = = 0.776<0.92功率因素小于0.92的规定系数，故应该进行无功补偿。
第二章工厂的电力负荷及其计算
第二章工厂的电力负荷及其计算随着工业化的发展，工厂已经成为现代社会中不可或缺的组成部分。
工厂的运作离不开电力供应，而电力负荷的合理计算对于工厂的正常运行和能源消耗的合理利用至关重要。
本文将针对工厂的电力负荷及其计算进行详细探讨。
一、工厂电力负荷的定义工厂电力负荷是指工厂所需的总电能，包括工厂设备、照明、办公设备等消耗电能的总和。
它取决于工厂的规模、生产工艺、设备种类、工作时间等因素。
二、工厂电力负荷的计算方法2.负荷法：根据工厂的生产能力和工作时间，计算单位时间内所需要的电能，再除以电网的工作效率得到总负荷。
例如，工厂的生产能力为每小时生产500个产品，工作时间为8小时，电网的工作效率为90%，那么总负荷就是(500/8)/0.9=69W。
3.经验法：根据工厂的历史数据和经验，估算出工厂的电力负荷。
这种方法适用于已经运行较长时间的工厂，可以根据历史数据推算每个季度、每个月或每天的负荷变化规律，然后进行合理估算。
三、影响工厂电力负荷的因素1.生产工艺：不同的工艺所需的电能消耗不同。
一般来说，化工、冶金等重工业的电力负荷较高，而轻工业的负荷较低。
2.设备种类和数量：不同种类的设备功率不同，数量也不同。
功率较高的设备会增加工厂的电力负荷。
3.工作时间：工厂的工作时间越长，消耗的电能也越多。
四、如何优化工厂的电力负荷1.合理计划生产时间和设备使用时间，避免设备闲置或过度使用，以减少不必要的电能消耗。
2.使用高效节能设备，降低功率需求和电能消耗。
3.通过调整生产工艺，采用低耗能的工艺和设备，降低电力负荷。
4.对于有峰谷电价的地区，合理选择生产时间，利用低电价时段进行生产，以减少成本和能源消耗。
结论工厂的电力负荷是工厂运营不可或缺的关键因素。
合理计算电力负荷是保证工厂正常运行和能源消耗合理利用的前提。
通过采用合理的计算方法和优化工艺设备，可以实现对工厂电力负荷的有效控制和管理。
这不仅有助于降低生产成本，提高生产效率，还可以减少对能源资源的消耗，实现可持续发展。
工厂电力负荷计算示例
工厂电力负荷计算示例式中 K——该用电设备组的需用系数；P——该用电设备组的设备容量总和，但不包括备用设备容量（kW）；P Q S——该用电设备组的有功、无功和视在计算负荷（kW）；U——额定电压（kW）;tanφ ——与运行功率因数角相对应的正切值；——该用电设备组的计算电流（A）;2.1.4负荷计算1.染车间动力（AP103B）P= K·P= 67.5×0.75= 50.6KwQ= P·tan(arccosφ) = 50.6×tan(arccos0.8) = 38.0 Kvar S= = 63.3 KVA2.预缩力烘干机（AP104E）P= K·P= 50×0.7= 35.0KwQ= P·tan(arccosφ) = 35.0×tan(arccos0.8) = 26.3 Kvar S= = 43.8 KVA3.树脂定型机（AP104J）P= K·P= 150×0.7= 105.0KwQ= P·tan(arccosφ) = 105.0×tan(arccos0.8) = 78.8 Kvar S= = 131.3 KVA4.车间照明（AL105C1）P= K·P= 7.77×0.9= 7.0KwQ= P·tan(arccosφ) = 7.0×tan(arccos0.6) = 9.3 KvarS= = 11.7 KVA5.车间检修电源（AP105E2）P= K·P= 30×0.65= 19.5KwQ= P·tan(arccosφ) = 19.5×tan(arccos0.8) = 14.6 Kvar S= = 24.4 KVA其余计算类似，最后得出整厂的P Q S= 0.55×694.9 = 382.2 kw= 0.55×564.1 = 310.3 KvarS= = 492.3 KVA式中———同时系数；2.1.5无功补偿因为cosφ = = = 0.776<0.92功率因素小于0.92的规定系数，故应该进行无功补偿。
工厂车间电力负荷功率计算方法
東莞黃江大偉(成記)玩具廠中國廣東省東莞巿黃江鎮黃江村Tel：86-769-86963888 Fax：86-769-86961653 or 86961649 Email Address：info@使用區域機器名稱種類數量每台機的額定功率（P s ）/KW 計算係數K S P js tanφQ js P js 2Q js 2Pjs 2+Qjs 2S js nS js 備註包材車間印墨機普通機床250.7 3.50.75 2.62512.25 6.89119.1406 4.388.75切角機普通機床140.7 2.80.75 2.17.84 4.4112.25 3.5 3.5液壓打包機普通機床150.7 3.50.75 2.62512.25 6.89119.1406 4.38 4.375分紙機普通機床2 1.50.7 1.050.750.788 1.1030.62 1.72266 1.31 2.625開槽切角機普通機床1 1.50.7 1.050.750.788 1.1030.62 1.72266 1.31 1.313沖床1普通機床750.7 3.50.75 2.62512.25 6.89119.1406 4.3830.63沖床2普通機床3 2.20.7 1.540.75 1.155 2.372 1.334 3.70563 1.93 5.775吸塑機1普通機床2250.717.50.7513.13306.3172.3478.51621.943.75吸塑機2普通機床1300.7210.7515.75441248.1689.06326.326.25凍水機普通機床230.7 2.10.75 1.575 4.41 2.481 6.89063 2.63 5.25打板機普通機床130.7 2.10.75 1.575 4.41 2.481 6.89063 2.63 2.625照明燈照明燈440.040.90.036000.00100.00130.04 1.584牛角扇普通機床100.30.70.210.750.1580.0440.0250.068910.26 2.625環保空調1通風機4 1.50.7 1.050.750.788 1.1030.62 1.72266 1.31 5.25吹塑組牛角扇普通機床100.30.70.210.750.1580.0440.0250.068910.26 2.625環保空調2通風機1 2.20.7 1.540.75 1.155 2.372 1.334 3.70563 1.93 1.925環保空調3通風機1 1.50.7 1.050.750.788 1.1030.62 1.72266 1.31 1.313碎料機1普通機床1150.710.50.757.875110.362.02172.26613.113.13碎料機2普通機床4 2.20.7 1.540.75 1.155 2.372 1.334 3.70563 1.937.7照明燈照明燈700.040.90.036000.00100.00130.04 2.52吹塑機1普通機床2200.7140.7510.5196110.3306.2517.535吹塑機2普通機床1400.7280.752178444112253535吹塑機3普通機床3300.7210.7515.75441248.1689.06326.378.75吹塑機4普通機床1260.718.20.7513.65331.2186.3517.56322.822.75吹塑機5普通機床11030.772.10.7554.08519829248122.5290.190.13凍水機普通機床1250.717.50.7513.13306.3172.3478.51621.921.88冷水塔普通機床1200.7140.7510.5196110.3306.2517.517.5東莞黃江大偉(成記)玩具廠中國廣東省東莞巿黃江鎮黃江村Tel：86-769-86963888Fax：86-769-86961653 or 86961649 Email Address：info@。
负荷计算公式
负荷计算公式一. 三相用电设备组计算负荷的确定:1. 单组用电设备负荷计算: P30=KdPe Q30=P30tanφS30=P30/cosφI30=S3 0/(1.732UN)2. 多组用电设备负荷计算: P30=K∑p∑P30,i Q30=K∑q∑Q30,i S30= (P²30+Q²30)½ I30=S30/(1.732UN)注: 对车间干线取K∑p=0.85～0.95 K∑q=0.85～0.97对低压母线①由用电设备组计算负荷直接相加来计算时取K∑p=0.80～0.90 K∑q=0.85～0.95②由车间干线计算负荷直接相加来计算时取K∑p=0.90～0.95 K∑q=0.93～0.973. 对断续周期工作制的用电设备组①电焊机组要求统一换算到ε=100﹪, Pe=PN(εN)½=Sncosφ(εN)½(PN.SN为电焊机的铭牌容量;εN为与铭牌容量对应的负荷持续率;cosφ为铭牌规定的功率因数. )②吊车电动机组要求统一换算到ε=25﹪, Pe=2PN(εN)½二. 单相用电设备组计算负荷的确定:单相设备接在三相线路中,应尽可能地均衡分配,使三相负荷尽可能的平衡.如果三相线路中单相设备的总容量不超过三相设备总容量的15﹪,则不论单相设备容量如何分配,单相设备可与三相设备综合按三相负荷平衡计算.如果单相设备容量超过三相设备容量15﹪时,则应将单相设备容量换算为等效三相设备容量,再与三相设备容量相加.1. 单相设备接于相电压时等效三相负荷的计算: Pe=3Pe.mφ( Pe.mφ最大单相设备所接的容量)2. 单相设备接于线电压时等效三相负荷的计算: ①接与同一线电压时Pe=1.732Pe.φ②接与不同线电压时 Pe=1.732P1+(3-1.732)P2Qe=1.732P1tanφ1+(3-1.732)P2 tanφ2设P1>P2>P3,且cosφ1≠cosφ2≠cosφ3,P1接与UAB,P2接与UBC,P3接与UCA.③单相设备分别接与线电压和相电压时的负荷计算首先应将接与线电压的单相设备容量换算为接与相电压的设备容量,然后分相计算各相的设备容量和计算负荷.而总的等效三相有功计算负荷为其最大有功负荷相的有功计算负荷P30.mφ的3倍.即P30=3P30.mφQ 30=3Q30.mφ5施工用电准备现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N 线严格分开使用。
