户户通机子出现故障和解决方法
![户户通机子出现故障和解决方法](https://img.taocdn.com/s3/m/5db7080d78563c1ec5da50e2524de518964bd345.png)

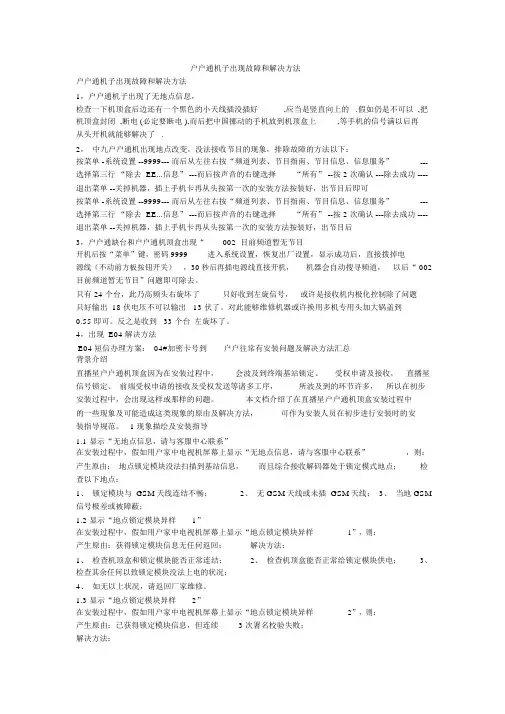

户户通机子出现故障和解决方法户户通机子出现故障和解决方法1,户户通机子出现了无地点信息,检查一下机顶盒后边还有一个黑色的小天线插没插好,应当是竖直向上的 .假如仍是不可以 ,把机顶盒封闭 ,断电 (必定要断电 ),而后把中国挪动的手机放到机顶盒上,等手机的信号满以后再从头开机就能够解决了 .2,中九户户通机出现地点改变,没法接收节目的现象,排除故障的方法以下:按菜单 -系统设置 --9999--- 而后从左往右按“频道列表、节目指南、节目信息、信息服务”---选择第三行“除去 EE...信息” ---而后按声音的右键选择“所有” --按 2 次确认 ---除去成功 ----退出菜单 --关掉机器,插上手机卡再从头按第一次的安装方法按装好,出节目后即可按菜单 -系统设置 --9999--- 而后从左往右按“频道列表、节目指南、节目信息、信息服务”---选择第三行“除去 EE...信息” ---而后按声音的右键选择“所有” --按 2 次确认 ---除去成功 ----退出菜单 --关掉机器,插上手机卡再从头按第一次的安装方法按装好,出节目后3,户户通缺台和户户通机顶盒出现“002 目前频道暂无节目开机后按“菜单”键,密码9999进入系统设置,恢复出厂设置,显示成功后,直接拨掉电源线(不动前方板按钮开关),30 秒后再插电源线直接开机,机器会自动搜寻频道,以后“ 002目前频道暂无节目”问题即可除去。
只有 24 个台,此乃高频头右旋坏了只好收到左旋信号,或许是接收机内极化控制除了问题只好输出 18 伏电压不可以输出13 伏了。
对此能够维修机器或许换用多机专用头加大锅盖到0.55 即可。
反之是收到 33 个台左旋坏了。
4,出现 E04 解决方法E04 短信办理方案: 04#加密卡号到户户往常有安装问题及解决方法汇总背景介绍直播星户户通机顶盒因为在安装过程中,会波及到终端基站锁定、受权申请及接收,直播星信号锁定、前端受权申请的接收及受权发送等诸多工序,所波及到的环节许多,所以在初步安装过程中,会出现这样或那样的问题。
户户通神州空调电源电路分析、维修及改进
![户户通神州空调电源电路分析、维修及改进](https://img.taocdn.com/s3/m/7065ca53f08583d049649b6648d7c1c708a10bc5.png)
户户通神州空调电源电路分析、维修及改进介绍本文档旨在提供对户户通神州空调电源电路的分析、维修和改进的指导。
我们将首先对电源电路进行分析,然后介绍一些常见的故障和维修方法。
最后,我们将探讨如何对电源电路进行改进,以提高其性能和可靠性。
电源电路分析户户通神州空调的电源电路是一个关键的组成部分,它负责将电能转换为适合空调运行的电信号。
电源电路通常由整流器、滤波器、功率因数校正器等部分组成。
通过分析电源电路的各个部分,可以找出潜在的故障点以及改进的机会。
常见故障及维修方法在使用过程中,户户通神州空调的电源电路可能会出现一些常见的故障。
下面列举了一些可能的故障及相应的维修方法:1. 电源电路短路:检查电路中的保险丝是否烧断,并逐一检查电路元件,找出短路点并进行修复或更换。
2. 电源电路开路:检查电路中的连接是否松动或断开,并逐一检查电路元件,找出开路点并进行修复或更换。
3. 正常电压输出异常:检查电源电路的滤波器和稳压器,确保它们能够正常工作。
如果发现故障,及时修复或更换相关元件。
电源电路改进随着技术的进步,我们可以考虑对户户通神州空调的电源电路进行改进,以提高其性能和可靠性。
以下是一些建议:1. 使用更高效的整流器:采用新一代整流器,可以提高转换效率,减少能量损耗。
2. 增加过载保护功能:在电源电路中添加过载保护装置,可以提高系统的安全性,并避免因过载而损坏电路元件。
3. 优化稳压控制:通过引入更先进的稳压器控制算法,可以提高电源电路的稳定性和响应速度。
总结通过对户户通神州空调电源电路的分析、维修和改进,我们可以确保其正常运行和高效性能。
定期检查和维护电源电路,及时解决故障,并考虑引入新技术以提高电路性能,将有助于提升用户对空调产品的满意度和信赖度。
以上是对户户通神州空调电源电路分析、维修及改进的简要介绍。
如有需要,我们可以深入讨论并提出更具体的解决方案。
户户通机顶盒出现故障和解决方法
![户户通机顶盒出现故障和解决方法](https://img.taocdn.com/s3/m/188fa5ec760bf78a6529647d27284b73f2423692.png)
户户通机顶盒出现故障和解决方法1户户通机子出现了无位置信息,检查一下机顶盒后面还有一个黑色的小天线插没插好,应该是竖直向上的.如果还是不行,把机顶盒关闭,断电(一定要断电),然后把中国移动的手机放到机顶盒上,等手机的信号满之后再重新开机就可以解决了.2 中九户户通机出现位置改变,无法接收节目的现象,解除故障的方法如下:按菜单-系统设置--9999---然后从左往右按“频道列表、节目指南、节目信息、信息服务”---选择第三行“清除EE...信息”---然后按声音的右键选择“全部”--按2次确认---清除成功----退出菜单--关掉机器,插上手机卡再重新按第一次的安装方法按装好,出节目后即可按菜单-系统设置--9999---然后从左往右按“频道列表、节目指南、节目信息、信息服务”---选择第三行“清除EE...信息”---然后按声音的右键选择“全部”--按2次确认---清除成功----退出菜单--关掉机器,插上手机卡再重新按第一次的安装方法按装好,出节目后3 户户通缺台和户户通机顶盒出现“002 当前频道暂无节目开机后按“菜单”键,密码9999 进入系统设置,恢复出厂设置,显示成功后,直接拨掉电源线(不动前面板按钮开关),30秒后再插电源线直接开机,机器会自动搜索频道,之后“002 当前频道暂无节目”问题即可消除。
只有24个台,此乃高频头右旋坏了只能收到左旋信号,或者是接收机内极化控制除了问题只能输出18伏电压不能输出13伏了。
对此可以维修机器或者换用多机专用头加大锅盖到0.55即可。
反之是收到33个台左旋坏了。
4 出现E04解决方法E04短信处理方案:04#加密卡号到***********户户通常见安装问题及解决方法汇总背景介绍直播星户户通机顶盒由于在安装过程中,会涉及到终端基站锁定、授权申请及接收,直播星信号锁定、前端授权申请的接收及授权发送等诸多工序,所涉及到的环节较多,因此在初步安装过程中,会出现这样或那样的问题。
广播电视“户户通”接收设备日常维修维护
![广播电视“户户通”接收设备日常维修维护](https://img.taocdn.com/s3/m/ec76f44a7fd5360cbb1adb16.png)
广播电视“户户通”接收设备日常维修维护作者:袁杰来源:《中文信息》2019年第10期摘要:目前我国国内各地农村地区正在实施广播电视“户户通”工程,它主要利用到了直播卫星配合无线数字地面电视像结合的综合传输方式,是基于广播电视公共服务体系的典型利国利民工程项目。
为了提高农村地区“户户通”接收设备服务运营质量,地方还需深层次强化设备日常维修维护水平,所以本文中简单总结了存在于“户户通”接收设备中的诸多常见故障现象问题及原因,并提出了多点接受设备的日常维修维护方法。
关键词:“户户通”接收设备设备故障问题日常维修维护广播电视中图分类号:G22 文献标识码:A 文章编号:1003-9082(2019)10-0002-01“户户通”是对广播电视直播卫星工程项目、广播电视机构面向地方用户服务内容的全面升级,它继“村村通”之后实现“户户通”,是典型的惠民工程,也是广播电视公共服务发展进步的真实写照。
在服务升级后,广播电视“戶户通”还应围绕相关接收设备进行定期维护管理,为实现地区服务优质均等化、信息化创造更有利条件。
一、广播电视“户户通”工程建设的现实意义广播电视“户户通”工程可满足我国农村地区群众的物质文化与精神文化需求,对促进广播电视公共服务均等化、推进信息化与农村地区经济社会发展建设都有一定好处。
目前的广播电视“户户通”工程主要采用到了直播卫星传输方式,其中的接收机即为主力设备,它可为用户提供卫星电视服务、广播服务、本地电视服务、应急广播信息接收服务、网络浏览服务以及光纤卫星电话服务6种服务于功能,整个工程内容实施促进了城乡广播电视公共服务的均等化优化,对扩大中央、自治区与当地广播电视有效覆盖面、广播电视信息有效传播都有好处,同时它促进了“三网”融合,为农村信息化发展建设提供重要技术基础,极具发展意义。
在广播电视“户户通”工程推进过程中安装了多种接收机设备机型,其中包括了卫星地面双模接收机、拥有先进芯片方案、支持CVBS图像输出的全新接收机机型等等,它们都为广播电视“户户通”工程建设贡献了巨大力量。
农村广播电视“户户通”设备常见故障及处理措施
![农村广播电视“户户通”设备常见故障及处理措施](https://img.taocdn.com/s3/m/77536f98c9d376eeaeaad1f34693daef5ef7139a.png)
农村广播电视“户户通”设备常见故障及处理措施作者:汤明军来源:《卫星电视与宽带多媒体》2021年第13期【摘要】近年来广播电视行业发展速度很快,户户通对广大农村地区群众的生活影响很大,农民文化生活变得丰富多彩,利用广播电视能够学习很多新知识,掌握党和国家最新政策,让思想与行动真正同党中央保持一致。
安装户户通以后,还能缩小城乡之间的差距,推动农村经济发展,因此要结合偏远山区户户通使用情况,做好设备维修与故障处理工作,提高群众收看广播电视节目质量。
本文将概述农村广播电视“户户通”设备,并介绍了“户户通”设备安装流程,最后提出了“户户通”设备常见故障及处理措施。
【关键词】农村广播电视;户户通;设备故障中图分类号:TN929 文献标识码:A DOI:10.12246/j.issn.1673-0348.2021.13..020广播电视作为人们信息获得的一个重要渠道,但在很多偏远山区因为经济发展落后,加之地域条件限制,不能收听收看到广播电视节目,广播电视总局在实施“户户通”工程以后,能够有效解决这个问题。
户户通具有投资少速度快的优点,有利于缩短城乡差距,为城乡广播电视事业均衡可持续发展奠定基础。
但是农村广播电视“户户通”设备在运行中也存在很多问题,容易出现故障,要结合偏远山区特点,有针对性采取故障解决方案,真正发挥户户通的作用。
1. 農村广播电视“户户通”设备概述广播电视运行系统连接卫星后,通过桥梁的搭建,为节目信号传输、连通创造了条件。
广播电视“户户通”是建设在农村地区的广播电视信号接收装置系统,在无线网络支持下完成对广播电视节目的接收,不仅提升了农村地区广播电视收看效果,便捷性方面也得到了改善。
“户户通”设备安装成本不高,运行过程也很简单,耗费的时间也不多。
在安装“户户通”设备的过程中,通常涉及机顶盒、天线、电缆和加密卡等内容,共同构成了广播电视节目信号接收与传输系统,也发挥着网络通讯的作用。
第一,在安装过程中应先考虑机顶盒,起着转换广播电视信号的作用,广播电视台利用卫星把信号向“户户通”系统接收装置进行传输,传输到机顶盒后,信号先转换为音频、视频后再播放。
机顶盒常见问题分析与维修
![机顶盒常见问题分析与维修](https://img.taocdn.com/s3/m/ece1422cbd64783e09122b4d.png)
数字机顶盒故障分析与维修资料
![数字机顶盒故障分析与维修资料](https://img.taocdn.com/s3/m/c53f1f1f590216fc700abb68a98271fe910eafb5.png)
数字机顶盒故障分析与维修资料维修数字机顶盒第1节数字机顶盒的故障分析诊断和检修单元单元1数字机顶盒工作原理和电路分析一.有线电视系统1有线电视系统的组成有线电视系统是由前端、干线传输和用户分配三大部分组成.(1) 前端部分前端部分是有线电视系统传输节目的总源头,为有线电视提供信号源。
前端部分应用的设备主要有高频放大器、解调器、调制器、混合器等。
电视信号数字化后,前端部分还包括信号源编码和数字调制系统。
有线电视信号源通常有多种类型,如其他有线电视台的有线电视节目、卫星电视地节目、自办节目、录像机播放的电视连续剧节目等。
(2)干线传输部分干线传输部分是一个传输网,主要是把前端接收、处理、混合后的电视信号传到用户分配部分的一系列传输设备。
干线传输部分应用的设备主要有光发射机、光接收机、分配放大器、干线放大器、同轴电缆、光放大器、光纤维、还包括多路微波分配系统等。
根据有线电视用户总数的不同,需要干线提供的信号大小也不一样。
干线放大器用来补偿干线上的传输损耗,把输入的有线电视信号调整到合适的大小输出。
(3) 用户分配部分用户分配部分是有线电视系统的最后部分,直接将来自干线传输系统的信号分配、传送到各户的电视机中。
用户分配部分应用的设备主要有分支器、分配放大器、同轴电缆、用户终端等。
有线电视系统的前端部分位于有线电视中心,它是节目源的产生和处理部分。
它将声音、图像等节目信息源进行收集,然后采用MPEG-2编码器将信息转换成音频、视频数据信号,最后经QAM调制器,再分别对各种节目的数据信号进行调制,并送到服用器进行合成处理,最后由混合器输出。
有线电视中心往往通过多个卫星天线接收来自国内外电视台通过数字卫星播出的电视节目,用卫星接收机可以将这些节目下来还原成音频、视频信号。
这些音频、视频信号经过压缩编码和QAM调制后,通过有线系统传送到用户终端。
此外,有线电视中心还可以将自办节目和录像机播放的电视节目分别经调制器调制到射频信号上,也送入混合器。
户户通神州电脑电源电路分析、维修及改进
![户户通神州电脑电源电路分析、维修及改进](https://img.taocdn.com/s3/m/03776ddb9a89680203d8ce2f0066f5335b81677b.png)
户户通神州电脑电源电路分析、维修及改
进
一、简介
本文档旨在对户户通神州电脑电源电路进行分析、维修及改进的介绍和指南。
二、电源电路分析
1. 了解电源电路的基本原理和组成部分。
2. 分析户户通神州电脑电源电路的结构和工作原理。
3. 检查电源电路中可能存在的常见问题和故障。
三、电源电路维修
1. 掌握正确的电源维修步骤和方法。
2. 根据故障表现和现象,分析电源故障可能的原因。
3. 修复或更换损坏或故障的电源组件。
4. 进行必要的测试和验证,确保电源维修后的正常工作。
四、电源电路改进
1. 对户户通神州电脑电源电路进行评估和分析,找出可能的改进点。
2. 针对问题或不足之处,提出改进方案和思路。
3. 设计和实施改进措施,提高电源电路的性能和可靠性。
五、总结
本文档简要介绍了户户通神州电脑电源电路的分析、维修及改进的内容。
通过对电源电路的深入了解和实际操作,可以提高电源故障排除和维修的能力,同时为电源电路的优化改进提供了指导。
户户通神州摄像机电源电路分析、维修及改进
![户户通神州摄像机电源电路分析、维修及改进](https://img.taocdn.com/s3/m/bfa00ae1a48da0116c175f0e7cd184254b351b9a.png)
户户通神州摄像机电源电路分析、维修及
改进
1. 简介
本文档旨在分析、维修和改进户户通神州摄像机的电源电路。
通过对电源电路的分析和维修,我们可以提高摄像机的性能和可靠性。
2. 电源电路分析
在进行维修和改进之前,首先需要对户户通神州摄像机的电源
电路进行分析。
电源电路是摄像机正常运作所必需的关键组成部分。
通过分析电源电路的各个元件和连接方式,我们可以识别潜在的问
题和改进的机会。
3. 电源电路维修
针对已识别的问题,我们需要进行电源电路的维修。
维修过程中,需要注意以下几点:
- 确保所有维修工作在安全的环境下进行,事先断开电源。
- 仔细检查电源线路和连接器,确保没有损坏或松动的部分。
- 检查电和电阻器是否损坏,如有必要,进行更换。
- 使用合适的工具和设备进行电路线路的焊接和连接。
4. 电源电路改进
在维修完成后,我们可以考虑对电源电路进行改进,以提高摄
像机的性能和可靠性。
改进的建议如下:
- 考虑使用更高品质的电和电阻器,以提高电源电路的稳定性。
- 添加过压保护电路,以避免摄像机在电压波动时受到损害。
- 考虑使用可调电压稳压器,以确保摄像机工作在恒定的电压
范围内。
- 优化电源线路的布局和连接方式,以尽量减少电路噪音和干扰。
5. 总结
通过对户户通神州摄像机的电源电路进行分析、维修和改进,
我们可以提高摄像机的性能和可靠性。
在进行维修和改进时,务必
注意安全,并使用合适的工具和设备。
改进措施可以包括更换元件、添加保护电路和优化线路布局。
数字电视机顶盒故障分析与处理
![数字电视机顶盒故障分析与处理](https://img.taocdn.com/s3/m/ed932c5c30b765ce0508763231126edb6f1a76f9.png)
数字电视机顶盒故障分析与处理数字电视机顶盒故障分析与处理一、机顶盒(机顶盒)漏电现象在安装机顶盒过程中,时常会出现机顶盒“电人”的现象,这是由于电视机的地线为参考地线,而HFC网的地线为真正的地线,因此,当两者相互接触时会产生不至于对人体产生危害的几十伏的电位差。
当电视机与已连接RF信号线的机顶盒在带电状态接拔AV插头时,就会引起放电现象。
处理方法:1、避免在机顶盒与电视机带电的情况下连接其AV信号线。
2、若需带电操作时,应先连接AV信号线,后接机顶盒的RF信号线。
二、机顶盒画面滚屏现象安装机顶盒后电视机画面有自下而上的快速翻滚或上下往返跳动现象,这是由于机顶盒主板与机顶盒前面板数码管的数据线连接不良引起的。
处理方法:打开机顶盒机盖,将该数据线重新插拔,使其完全接触且不得松动。
三、机顶盒无法开机1、电源部分的器件损坏导致:由于用户在不收看数字电视节目时将机顶盒置于待机状态,当机顶盒遇到突然停电,来电或电压不稳定时,很容易损坏其电源部分的器件,使机顶盒不能正常启动。
2、有少数机顶盒是在进行在线升级软件时,遇到断电,致使其Flash(闪存)数据丢失而造成无法启动。
处理方法:1、更换电源板。
2、需用计算机通过机顶盒串行接口对机顶盒进行“刷机”,即重装机顶盒系统软件。
3、建议用户在不使用机顶盒时,将其电源关闭。
四、机顶盒有空頻道现象:在HFC网用户终端的数字电视信号无异常的情况下,机顶盒出现有节目表而无图像和伴音的现象,该现象多发生于前端CA系统中的节目信息发生改变时,机顶盒由于处于待机状态,未能及时检索到新的信息,即机顶盒存储的信息未能及时升级。
处理方法:将机顶盒恢复默认设置后,设置好机顶盒的升级主頻点(315),重启机顶盒即可。
五、机顶盒缺頻点现象:机顶盒中缺少的节目以頻点为单位,该现象是由于系统输出口的信号电平过低或HFC网络线路严重老化、分支分配器接反、损坏等导致信号电平过低引起的。
处理方法:1、测量系统输出口的信号电平是否在正常工作范围。
广播电视“户户通”及故障处理方法
![广播电视“户户通”及故障处理方法](https://img.taocdn.com/s3/m/b659ec3776a20029bc642dbb.png)
广播电视“户户通”及故障处理方法广播电视是人们信息获得的主要渠道之一,而一些边远地区由于经济发达程度、地域等原因,无法收听收看到广播电视节目,广播电视总局“户户通”的实施,解决的这一问题。
不仅投资少速度快,而且减少了城乡差距,有利于城乡广播电视事业的均衡可持续发展,因此“户户通”是时代发展的必然结果,也是社会经济发展的需求。
1“户户通”直播卫星接收设施“户户通”直播卫星接收设施是接收信号设备,主要由机顶盒机、天线、高频头、加密卡、馈线电缆和常规安装辅材等组成。
这些设备及安装费用由用户负担。
机顶盒是一种信号转换设备,它能把卫星信号转变成音频和视频信号,机顶盒有单模和双模两种,单模机顶盒只能够能接收到直播卫星广播电视信号,而双模机顶盒除了可以可接收到直播卫星广播电视信号外,还能够接收到地面传输的数字广播电视信号。
也就是说安装了双模机顶盒就能收看到来自地面视频广播的多套本地电视节目。
加密卡是为了对机顶盒加强管理的一种接收设施,只有使用加密卡,才能正常收看卫星电视节目,因为所有的卫星电视节目都是运用加密方式进行播出的,加密卡是插在机顶盒中的,安装后不需要再缴纳任何费用。
机顶盒内还设置了具有定位功能的定位模块,使机顶盒只能在直播卫星的服务区域内使用,不在服务区域内无法使用。
有的机顶盒可以通过定位模块提供的无线双向通信功能为用户提供电话服务,按需要缴纳电话费。
可见机顶盒是主要的接受设施。
2“户户通”常见故障及处理方法2.1机顶盒。
主要故障表现有电视机只有声音没有图像或只有图像而没声音、图像闪烁,静止或出现马赛克。
处理办法:(1)查看机顶盒与电视机连接的视频线有没有插好、是否是可靠连接或插错了地方,请按照接线说明要求重新连接好。
(2)查看机顶盒处于什么状态,如是广播模式,通过按遥控器“电视/广播”键把机顶盒变成电视模式。
检查信号线是不是连接可靠,或请联系专营服务网点。
(3)查看机顶盒的音视频接口是否有电路损坏,如果有请联系专营服务网点。
户户通神州音响电源电路分析、维修及改进
![户户通神州音响电源电路分析、维修及改进](https://img.taocdn.com/s3/m/cda115b46429647d27284b73f242336c1eb930b8.png)
户户通神州音响电源电路分析、维修及改进1. 引言本文档旨在对户户通神州音响电源电路进行分析、维修和改进,以提高其性能和可靠性。
电源电路是音响设备中的核心组成部分,对整个系统的稳定供电起着至关重要的作用。
2. 电路分析2.1 现有电路结构:户户通神州音响电源电路采用了传统的开关电源结构。
它由整流电路、滤波电路和稳压电路组成。
整流电路将交流电转换为直流电,滤波电路平滑输出电压,并消除杂波干扰,稳压电路确保输出电压稳定。
2.2 问题分析:目前的电源电路在一些方面存在一定的问题,如输出电压波动较大、容易受到外界干扰、效率较低等。
这些问题影响了音响设备的性能和用户体验。
3. 维修方法3.1 故障排查:针对电源电路问题,首先需要进行故障排查。
通过测量各个关键元件的参数,如电容、电感、二极管等,可以确定是否存在元件损坏或参数偏移的情况。
3.2 元件更换与校准:对于发现的故障元件,应及时更换,并确保新元件与原元件的参数一致。
在更换元件后,还需要对电路进行校准,以确保各个参数满足设计要求。
3.3 电路保护措施加强:为了提高电源电路的可靠性和稳定性,可以考虑加强电路的保护措施。
例如,添加过压保护电路、过流保护电路和温度保护电路,以防止电路在异常情况下受损。
4. 改进方案4.1 提高滤波效果:通过增加滤波电容和电感的数值,可以有效减小输出电压的波动,提高音响设备的稳定性。
4.2 改变开关频率:调整开关频率可以降低电源电路的功率损耗,并减少对外界的干扰。
4.3 优化稳压电路:采用更先进的稳压方案,如集成稳压芯片,可以提高音响设备的效率和稳定性。
5. 总结通过对户户通神州音响电源电路的分析、维修和改进,可以提高其性能和可靠性。
在维修过程中,需要进行故障排查并及时更换损坏的元件,并加强电路的保护措施。
在改进方面,可以通过提高滤波效果、改变开关频率和优化稳压电路来进一步提升音响设备的性能。
以上是对户户通神州音响电源电路的分析、维修及改进的文档内容。
浅析数字电视机顶盒的常见故障及维修方法
![浅析数字电视机顶盒的常见故障及维修方法](https://img.taocdn.com/s3/m/aa5ad13930b765ce0508763231126edb6f1a76da.png)
浅析数字电视机顶盒的常见故障及维修方法数字电视机顶盒作为家庭影视娱乐设备的重要组成部分,常常会遇到各种故障。
以下将浅析数字电视机顶盒的常见故障及维修方法。
一、无显示或画面不清晰1.检查连接线路:确认电视机和机顶盒之间的连接线路是否正常,包括HDMI线、AV 线等。
尝试更换连接线路,排除线路问题。
2.调整分辨率:有些机顶盒可以手动调整输出分辨率,如果画面不清晰,可以尝试调整分辨率来匹配电视机。
3.检查信号源:确认机顶盒接收到的信号源是否正常,可以尝试连接其他信号源来排除问题。
4.重启机顶盒:有时候机顶盒会出现死机或卡顿的情况,可以尝试重启机顶盒来恢复正常。
二、无法收看电视节目1.检查接收信号:确认机顶盒的信号接收是否正常。
可以通过查看信号强度和质量来判断,如果信号强度不足或质量较差,可以尝试调整室内天线位置或增加信号放大器。
2.检查订阅状态:如果是收费频道无法观看,需要检查订阅状态是否有效,或者联系相关运营商解决订阅问题。
3.检查节目源:如果无法收看某个特定频道,可以尝试重新搜索节目源,或者调整节目单的保存位置。
4.检查机顶盒软件:有时候机顶盒的软件可能出现问题,可以尝试更新软件或者恢复出厂设置来解决问题。
三、遥控器无法正常使用1.更换电池:遥控器电池可能已经没有电了,尝试更换电池并确保电池极性正确。
2.检查遥控器发射器:用手机摄像头或者其他红外线接收设备来检查遥控器的发射器是否正常工作。
如果发射器损坏,需要更换遥控器。
3.检查机顶盒接收器:机顶盒接收器可能出现故障,无法接收到遥控信号。
可以尝试重新摆放接收器位置或者更换接收器。
4.重新配对:有些机顶盒需要重新配对遥控器,可以按照说明书或者厂商提供的方法进行重新配对。
四、机顶盒无法开机1.检查电源线路:确认机顶盒电源线是否插紧,以及电源开关是否处于正常的位置。
2.检查电源适配器:有些机顶盒使用的电源适配器可能损坏,尝试更换适配器来排除问题。
3.重置机顶盒:如果机顶盒无法正常开机,可以尝试通过重置按钮来恢复出厂设置。
户户通机顶盒维修资料
![户户通机顶盒维修资料](https://img.taocdn.com/s3/m/c158ece2ba0d4a7302763ac9.png)
户户通基础电路解析及常见问题处、主板参数测量图
调谐器的供 电电压3.3V
(电压0.7V 频率27M)
15V
GND 右旋=0V,左旋 =20V 5V
模块供 电电压
20V 15V 5V
4V
三、系统启动流程
(一)、启动分为两个阶段:BOOT loader 阶段和 应用程序阶段; 1、BOOTLOADER 阶段: 进行基本的初始化步骤,然后完成TDI、FLASHHEADER、MRS 签名的读 取校验,并加载应用程序。此时: (1)、前面板显示:Load; (2)、电视界面显示:正在启动…; 2、应用程序阶段: (1)、初始化除“DEMOD 与TUNER”外所有底层驱动模块; (2)、初始化多任务操作系统环境; (3)、初始化系统配置, OSD 系统,定时器,GPRS 等应用功能模块; (4)、显示开机LOGO:户户通界面(I 帧); (5)、初始化前面板:数码管显示“0000” (6)、加载频点列表、节目列表等线程; (7)、初始化“DEMOD 与TUNER”,准备播放节目。
①测试卡,开卡状态“未开卡”L:40,0000……,0000,0000…… ②用户卡,卡开状态“未开卡”L: 00,0000……,0000,0000…… 表示未进行安装或者未开卡,未写入位置信息。 ③用户卡,卡开状态“已开卡”L: 05,0142A68……,C26C C118 表示智能卡成功安装开通后并保存了的当地基站信息。 ④用户卡,卡开状态“未开卡”L: 05,0142A68……,C26C C118 显示未开卡,但是后面依然后信息,说明此智能卡未销户完全,可能无法再 进行安装(或者导致安装失败),需要联系4006008640(或发送短信),重 新下发销户信息。等卡销户完全,节目视频销户完全消失,恢复“E06加密 卡未授权”。
神州ST—9900型卫星接收机电源原理与检修
![神州ST—9900型卫星接收机电源原理与检修](https://img.taocdn.com/s3/m/48e716e84028915f814dc20d.png)
神州ST— 9900型卫 星接 收机电 源原 理与 植修
鹤 壁 市第二 电视 转播 台 王新 军
sT_~9900型 卫星 接收 机 同s一 2Oo0型 卫星 接 收机 同样 采 用 了并 联 式脉 宽 调制 开关 电源 ,但 在 后者 的基 础上 增 加 了过压 保护 电路 , 其 功 能更 加完 善 ,但在 农 村村 组站 、家 庭站 使 用 中 ,因工作 环 境原 因 ,仍屡 屡发 生 故障 ,且 该机 故障 大部 分 发一 在开 关 电源 电路 。笔 者根 据实 物绘 制 了该 机开 关 电源 的 电路 如 附 图,并 就其 工作 原 理及 损 坏特 点做一 简单 介绍 ,供 大家 参考 。
路 的 工作 范 围, (稳 压 电路 故 障 也会 造 成输 出 电压 过高 ),+18V 电压 (实测 为+21v)电压 升 高 超过 D112的 稳压 值 (约27V)时 , 通 过R115、D112、R116组成 的 串联 分压 电路 分压 ,Rl15两 端 的 电 压 使 IC102内 的光 电二 极管 导 通 发 光 ,IC102内光 电三 极 管 导 通 , 3O0v直 流 电压 通 过R108、R104、IClO2、Rl03送 到 单 向 可 控硅 Ql03控 制 极 ,使QlO3导通 ,Q102基极 通过 Q102c— e结短 路到 地 , QlO2截止 , 以保 护主 板 电路不 被破坏 。
2 检修
该开 关 电源在 检修 时应 将 负载 电路 断开 ,加 接假 负 载单 独进 行 检修 ,以免在 检修 中损坏 主板 电路 ,现 就常 见 的几 种故 障 以及排 障 方法 进 行一简 单介 绍 。
① 通 电既烧FIO1。 此 类 故 障 一 般 是 短 路 性 故 障造 成 的 , 应 检 查 C101、cl02、 RD101、C104、D101- D104,QlO2等 元件 是 否损 坏 ,检 出故 障 元 件 更换 既可 排除 故障 。 ( ̄)F101未 断 ,无 电压输 出 。 这 种 故 障首 先应 检查 限流 电 阻R101,启动 电阻R108、R109是 否变 值 , 如有 损 坏 ,R101应 选用 同规 格 电阻进 行 代 换 ,启 动 电阻 R108、R109可选 用稍 大功 率 同阻值 电阻进 行代 换 。 另一 种 现 象 是 上 述元 件 均 正 常 ,过 压 保护 电路 动 作 , 可 以 通 过测 量 Q103控 制极 和 阳 极 电压 来 判 断 ,正 常 工作 时 阳 极 电压 大 约 140V左 右 ,控 制极 电压0.5V左 右 , 当Q103控 制 极 与 阳极 电压 偏 离 正常 值时 ,则说 明保 护 电路动 作 ,检 查IC102、C115、D112是否 损 坏 ,稳压 电路 单元 是否损 坏 ,检 查更换 即可  ̄F101未断 ,电源有 异声 。 这种 故 障分 为 两 种 情 况 : 一 种 是通 电后 只听 “叽 ”的一 声 ,便 再 无 声响 ,这 时用 万 用表 监 测+12V电压没 有 建 立 ,这 是 因 为次 级 电路 有 短 路现 象 ,可 依 次 断开 L101、L102、L103,若 断 某 一路 时 +12v电压 恢 复 ,则 说 明 该支 路 有短 路 故 障存 在 ,检 出故 障 元件 更 换 即 可 ; 另一 种 情 况 是 加 电后 , 电源 部 分 发 出连 续 的“叽 叽 ”声 , 这 时 用万 用表 监 测+12v电压 ,可 以发 现 其在 3~ 1Ov间 有规 律 的 抖 动 ,这种 故 障多 为过流 取样 电阻R106阻值变 大 ,导致 过流 保护 电路 频 繁误 动作 所至 。检 出更 换 即可 。 ④输 出电压 偏离 正常值 。 输 出 电压过 高或 过低 ,~般 是 电压取 样反 馈 网络 出现 异 常 ,应 着 重对QlO6、D113、R117、R118、ICIO1等 元件 进行 检查 。 ⑤ 热机 无 电压输 出 。 这 种 故障 在夏 季较 多 出现 ,开机 一段 时 间后 ,面 板无 显 示 ,测 输 出 电压 都为 OV,关机 停 几 分种 开 机 一 切 正常 ,一 段 时 间后 再 出 现故 障 。这 种 故障 多为QlO3热 击穿 造成 误保 护所 至 ,更换 即可 。
浅析数字电视机顶盒的常见故障及维修方法
![浅析数字电视机顶盒的常见故障及维修方法](https://img.taocdn.com/s3/m/01a98c78c950ad02de80d4d8d15abe23482f036b.png)
浅析数字电视机顶盒的常见故障及维修方法数字电视机顶盒是现代家庭必备的娱乐设备之一,但是由于其复杂的电路结构和常常不稳定的信号输入,常常出现故障。
本文将介绍数字电视机顶盒的常见故障及维修方法。
一、无法开机无法正常开机,首先应该检查电源是否正常。
通常情况下,可以通过观察机顶盒的指示灯来确定是否存在电源问题。
如果指示灯不闪烁或者灯光很暗,可能是电源损坏。
此时需要检查电源线是否插紧,以及更换新的电源进行测试。
二、图像没有信号如果机顶盒开机后屏幕上只显示出“无信号”的字样,那么首先应该排除信号源的问题。
可以通过接其他的信号源来确认机顶盒是否坏了。
如果机顶盒没有问题,那么可能是其连接线路有问题。
可以检查输入信号线路是否插紧或连接是否完好,或者是连接线路接触不良,可以更换新的连接线路进行测试。
三、遥控器不能控制机顶盒遥控器失灵通常是接受器件故障、电池失效、遥控器编码出错、与接收器的障碍物等原因造成。
针对于以上情况,可以先更换电池后重新测试。
如果还是没有反应,需要尝试重新设置遥控器与接收器之间的编码。
如果上述方法还是无法解决问题,可能是接收器故障了,需要更换接受器。
四、声音出现杂音当机顶盒播放声音时,如果发现声音出现杂音,可以检查连接线路是否插紧或连接是否完好,或是连接线路接触不良。
另外,如果杂音比较明显,可以调整音量,或者添加降噪设备来改善声音效果。
五、机顶盒重启或死机机顶盒重启或死机通常是由于传输或解码信号错误、电源电压波动等原因造成。
如果机顶盒反应很慢,可以使用重置按钮重启机顶盒,或者尝试断电后重新启动。
如果经过多次尝试后仍然出现问题,则需要联系售后服务中心进行处理。
总之,数字电视机顶盒故障可能会给人们的娱乐生活带来很多不便,但是只要掌握了一定的故障排查和维修技巧,很多故障都能够得到较好的解决。
希望以上维修方法可以帮助大家及时找到并解决数字电视机顶盒故障问题。
户户通神州机顶盒电源电路分析、维修及改进
![户户通神州机顶盒电源电路分析、维修及改进](https://img.taocdn.com/s3/m/fcd7ea49804d2b160a4ec013.png)
户户通神州机顶盒电源电路分析、维修及改进【摘要】户户通神州机顶盒开关电源故障率较高,本文根据电源实物测绘出电原理图并分析其工作原理,对易损件电源开关电路进行了改进,并对易发故障和个别元器件代换作了简要介绍。
【关键词】户户通设备;SD3842P开关电源;电路改进;元件代换户户通神州机顶盒在社会上有一定拥有量,为我县2012-2013年户户通工程选定机型。
根据维修情况统计,该机故障约有60%以上出自开关电源部分。
由于该机未附电原理图,本人根据该机开关电源实物PCB板测绘还原出电原理图,并对电路易损元件及致损原因进行分析,对电源开关电路进行了改进,供大家维修时参考。
该机开关电源采用SD4842内置高压MOSFET电流模式PWM控制器,该电路具有待机功耗低,保护功能完善等特点。
图1原理图如图1所示,交流220V通过插座P1输入,开关电源输入电路部分主要由保险管F1、热敏电阻R3、滤波线圈L1和由D1~D4组成的整流桥及滤波电容C1组成;热敏电阻R1是一个为阻值6Ω的负温度特性(NTC)电阻,主要作用是限制电路启动时的电流峰值,当冲击电流过后,该电阻的阻值会降得很小;压敏电阻MOV1用于过压保护,标称值电压为600V;滤波线圈L1和电容CX1、电阻R1、R2构成电源共模抑制滤波器,可将电源和电网的噪声进行隔离,防止电网污染;电容CX1用于滤除电网输电线之间的差模干扰,而CY1用于滤除初次级耦合产生的共模干扰。
电路中,市电通过噪声滤波器抑制电路后整流滤波获得约300V平滑直流电压,再经R7与R8串联后为C6充电,同时为IC1(SD4842P)3脚提供工作电压Vcc。
当该电压充到12V,电路开始工作,电路正常工作以后或电路发生保护时,SD4842的供电由开关变压器辅助绕组通过R9和D6提供,Vcc开始降低,当Vcc低于8伏,控制电路整体关断,电路消耗的电流变小,又开始对Vcc脚的电容充电,启动电路重新工作,该方式可以有效地降低待机功耗。
户户通神州无人机电源电路分析、维修及改进
![户户通神州无人机电源电路分析、维修及改进](https://img.taocdn.com/s3/m/0fd55e3478563c1ec5da50e2524de518964bd3fc.png)
户户通神州无人机电源电路分析、维修及
改进
1. 引言
本文档旨在对户户通神州无人机电源电路进行分析、维修和改
进提供指导。
无人机的电源电路是关键的组成部分,在飞行过程中
提供稳定的电力供应。
本文将介绍如何进行电源电路故障排除和维修,并提供改进措施以提高电路的稳定性和性能。
2. 电源电路分析
在本节中,我们将对户户通神州无人机的电源电路进行详细分析。
首先,我们将介绍电源电路的基本组成部分和工作原理。
接下来,我们将深入讨论可能出现的故障和故障排除的方法。
最后,我
们将对电源电路进行性能评估,并提出可能的改进建议。
3. 电源电路维修
此部分将针对可能出现的故障情况,提供适当的维修解决方案。
我们将介绍如何正确识别电源电路故障,并提供一系列步骤以及所
需的工具和材料来进行维修。
我们还将强调维修过程中的安全注意
事项,并提供一些常见故障的解决方案示例。
4. 电源电路改进
为了提高户户通神州无人机的电源电路性能和稳定性,我们在本节中提供了一些改进措施。
这些改进措施旨在优化电源电路的设计和功能,以便更好地满足用户需求。
我们将介绍一些新技术和方法,并提供实施这些改进的步骤和建议。
5. 结论
通过对户户通神州无人机的电源电路进行分析、维修和改进,我们可以确保其电源系统的稳定性和可靠性。
本文提供了详细的指导和解决方案,以帮助用户更好地理解该电路并处理潜在的问题。
只有在电源电路经过仔细分析和维护的情况下,户户通神州无人机才能正常运行并取得最佳性能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
户户通神州机顶盒电源电路分析、维修及改进
【摘要】户户通神州机顶盒开关电源故障率较高,本文根据电源实物测绘出电原理图并分析其工作原理,对易损件电源开关电路进行了改进,并对易发故障和个别元器件代换作了简要介绍。
【关键词】户户通设备;SD3842P开关电源;电路改进;元件代换
户户通神州机顶盒在社会上有一定拥有量,为我县2012-2013年户户通工程选定机型。
根据维修情况统计,该机故障约有60%以上出自开关电源部分。
由于该机未附电原理图,本人根据该机开关电源实物PCB板测绘还原出电原理图,并对电路易损元件及致损原因进行分析,对电源开关电路进行了改进,供大家维修时参考。
该机开关电源采用SD4842内置高压MOSFET电流模式PWM控制器,该电路具有待机功耗低,保护功能完善等特点。
图1
原理图如图1所示,交流220V通过插座P1输入,开关电源输入电路部分主要由保险管F1、热敏电阻R3、滤波线圈L1和由D1~D4组成的整流桥及滤波电容C1组成;热敏电阻R1是一个为阻值6Ω的负温度特性(NTC)电阻,主要作用是限制电路启动时的电流峰值,当冲击电流过后,该电阻的阻值会降得很小;压敏电阻MOV1用于过压保护,标称值电压为600V;滤波线圈L1和电容CX1、电阻R1、R2构成电源共模抑制滤波器,可将电源和电网的噪声进行隔离,防止电网污染;电容CX1用于滤除电网输电线之间的差模干扰,而CY1用于滤除初次级耦合产生的共模干扰。
电路中,市电通过噪声滤波器抑制电路后整流滤波获得约300V平滑直流电压,再经R7与R8串联后为C6充电,同时为IC1(SD4842P)3脚提供工作电压Vcc。
当该电压充到12V,电路开始工作,电路正常工作以后或电路发生保护时,SD4842的供电由开关变压器辅助绕组通过R9和D6提供,Vcc开始降低,当Vcc低于8伏,控制电路整体关断,电路消耗的电流变小,又开始对Vcc脚的电容充电,启动电路重新工作,该方式可以有效地降低待机功耗。
R4、R5、C3、D5组成缓冲保护电路,该电路又称尖峰吸收回路,主要用于吸收高频开关变压器T1漏感引起的尖峰电压,保护IC1内部功率输出电路。
Z1为12V稳压管,用于保护IC1不会因误差信号输入端过载而损坏。
在开关变压器次级,IC2(TL431)为可调分流基准电压源,R17和R15为取样电阻,负责将输出电压取样(取自+5V电路)反馈到TL431,TL431将取样电压与内部2.5V带隙基准电压进行比较并在阴极上形成误差电压,使光耦合器件PC817中的LED工作电流产生相应的变化,再通过光耦合器件去改变PWM 控制电路SD4872的4脚FB控制端的电流大小,进而调节输出占空比,使输出
电压保持不变,达到稳压目的。
电源次级共有三组电压输出,分别为:+24V经主板上的极化电路后为高频头供电,缺该组电压会出现“信号中断”;5V供主板解码电路及部分控制电路,缺该组电压则不能开机;+4V供定位模块和紧急喇叭功放,缺该组电压会出“定位模块异常1”。
维修过程中我们发现,因为电源机械开关损坏造成的故障占电源故障(不含雷击原因造成的电源损坏)的80%以上,究其原因,主要是该机电源开关+5V 一路长期处在大电流工作状态,实测为600mA-820mA(+24V一路工作电流在110-120mA间),开关触点易发热变形,造成接触不良。
从电路可知,该机电源初级未设开关,电源的通断是通过双刀单掷开关K1来分别通断+5V和+24V电压,而电源开关的损坏往往是因为+5V这路开关触点接触不良或簧片发生变形,造成开关电源不能正常工作,而产生的故障现象除了不能正常开机外,还有造成跳台,显示面板屏闪,甚至画面马赛克等奇特故障,皆因主板CPU受干扰或复位不正常造成工作紊乱所致。
维护人员应急维修处理一般都是将两路电源直接用导线连通,但这样处理后用户只能通过插拨电源插头实现开关机,给用户造成使用不便,如简单地换同型开关,工作时间长后又容易“旧病复发”,不能从根本上解决此问题。
为此,在维修过程中,除了更换电源开关,本人还对电源开关电路进行了改进,主要是将双刀单掷改为单刀单掷,双刀变单刀,即将两路开关并联为一路,这样,让开关触点电流容量增加了一倍,延长了电源开关的使用寿命。
改动时,在电原理路图中虚线框内打“×”处用美工刀将电路铜箔划断,再用导线(为防短路必要时可套上热缩管)将框内虚线部分连通,实物如图2。
改动后,原机械开关对+5V电压实现通断,原24V极化电压则直接连通,由于+5V电压能正常开关,不影响原机功能。
经用户实际使用,处理后的电源电路未再出现电源开关失灵故障。
图2
图3
由于保护功能完善,正常使用情况下,该机电源除了电源机械开关因为设计电流过小易出现损坏外,其他故障较少出现,但遇雷击损坏时,易造成保险管F1、热敏电阻R3、压敏电阻MOV1及整流管D1-D4击穿损坏,甚至电源控制电路IC1(SD4842P)及2脚(MOSFET地)限流电阻R6、光耦U1、保护稳压管Z1、误差取样电路IC2(TL431)也容易被击穿。
原机使用的TL431为SOT-23贴片封装,如不易获得可用常见的TO-92封装TL431代换,对应脚见图3。
若遇SD4842P损坏而手头无该元件,可用常见的VlPer22A代换,但外围元件应作相应改动,SD4842P③脚为供电端(Vcc),④脚为反馈端(FB),而VlPer22A 的③、④引脚正好与之相反,③、④脚外围电路也稍有差别,完全可以通过修改VlPer22A外围电路实现代换SD4842P。
参考文献
[1]士兰微SD4840/4841/4842/4843/4844规格书.士兰微电子公司.。
