高频电子线路06B卷
(完整版)高频电子线路题库(附答案)1分解
、填空题1、_信源一就是信息的来源。
2、电信系统中规定的语音信号频率范围是从_300 Hz到_3.4K Hz。
3、信道是连接发送、接收两端的信息的通道，也称为传输媒质。
4、通信系统中应用的信道分为「有线_ _信道和无线信道两种。
5、常用的有线信道传输媒质有架空明线、光缆和同轴电缆。
6无线电波传播的方式有_ 一沿地面_ 传播，也称_ 一中长波―波;__沿空间—传播也称 _超短波_波；电离层传播，称为短波波。
7、为了有效地发射和接收电磁波，天线的尺寸必须与电磁波的_波长—_相比拟。
8、现代通信系统中一般不采用将信号直接传输的工作方式，而是要对信号进行调制一后再送入信道传输。
9、小信号选频放大器的矩形系数越接近1 越好。
10、小信号谐振放大器应当设法，减小一负载和信号源内阻对谐振回路的影响。
11、小信号谐振放大器中的变压器采用抽头接入，是为了减少负载和信号源内阻________ 对谐振回路的影响。
12采用共射-共基电路是解决小信号谐振放大器稳定性问题的有效方法。
13、声表面波滤波器的优点有：体积小、工作稳定、无需调试等。
14、常用的固体（态）滤波器有：声表面_ 、陶瓷一和____ 石英_______ 。
15、常用晶体管的高频等效电路有丫参数等效电路和混合n参数等效电路。
16、影响晶体管高频性能的主要因素是它的内部存在结电容_ 。
17、晶体管的一个重要高频参数是它的_特征_频率f T，它是晶体管的下降为_1_ _时的工作频率。
晶体管的结电容越小，其f T参数越大。
18、LC串联谐振回路谐振发生时，呈现很小的阻抗：电容上的谐振电压大于输入电压,是输入电压的Q倍。
因此串联谐振也叫电_压_ 谐振。
19、LC并联谐振回路谐振发生时，呈现—很大____ 的阻抗；流过电容的谐振电流大于于输入电流，是输入电流的Q倍。
因此并联谐振也叫电 _流_谐振。
20、LC谐振回路的Q值与电感器的寄生电阻r大小有关，r越小Q值越.大。
高频电子线路考试试题(A_卷)
分）画图题画出斜率鉴频器的电路原理图。
画出直接脉冲计数式鉴频的电路原理框图。
分别画出单一频率的调制信号进行幅度调制，当调幅指数大于同时画出调制信号和载波信号波形。
武汉理工大学教务处试题标准答案及评分标准用纸课程名称 高频电子线路A （ A 卷）一、(10分，每小题1分)单项选择题1、D2、A3、A4、C5、D6、B7、D8、B9、A 10、B二、(10分，每小题1分)判断题1、错2、对3、对4、错5、错6、错7、对8、错9、对 10、对三、(10分，每小题1分) 填空题1、 过压；2、品质因数（Q 值）3、相位的变化量（相位偏移、相偏）4、负载特性5、信噪比6、535kHz7、0.18、压控振荡器（VCO ）9、三节 10、通频带 四、（10分，每小题5分）简答题2、答：当检波器参数选择不当时会产生惰性失真或底部切割失真。
（2分）惰性失真是由于在一个高频周期内低通滤波器的放电速度小于输入AM 信号包络的下降速度而造成二极管负偏电压大于输入信号电压，致使二极管在其后的若干高频周期内不导通，从而引起的失真。
不产生惰性失真的条件是RC ≤mm Ω-21，式中：m 为AM 信号调制度，Ω为AM 信号中调制信号的角频率。
（2分）加上耦合电容C g 和负载R g ，检波器的直流负载为R ，交流负载为R//R g ，由于交直流负载不相等，因而可能产生底部切割失真。
不产生底部失真的条件是m ≤gg R R R +。
（1分）五、(10分)答案: 西勒(Seiler)振荡器或并联型电容三点式反馈振荡器 (2分)回路总电容为43432141111C C C C C C C C =+=+++=（因为 C 1、C 2<< C 4, C 1、C 2>>C 3 ） （3分） 振荡频率为:LC10=ω 或LCf π21=(1分)41LC =或421LC π (1分)特点：主要是通过C 4改变频率；波段内输出幅度较平稳；C 4改变，频率变化较明显，振荡器的频率覆盖系数大。
(完整版)高频电子线路考卷(含答案)
一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。
（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。
（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。
（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。
（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。
（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。
（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。
（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。
（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。
高频电子线路模拟考试试卷及参考包括
精选文档《高频电子线路》模拟考试一试卷及参照答案一、填空题（每空 1 分，共16 分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比二者的比值，用分贝表示即为10lg（ P si/P Ni） /(P so/P No )。
2．锁相环路由鉴相器、环路滤波器和压控振荡器构成，它的主要作用是用于实现两个电信号相位同步，即可实现无频次偏差的频次追踪。
3．小信号谐振放大器的主要特色是以调谐回路作为放大器的沟通负载，拥有放大和选频功能。
4．电容三点式振荡器的发射极至集电极之间的阻抗Zce 性质应为容性，发射极至基极之间的阻抗Zbe 性质应为容性，基极至集电极之间的阻抗Zcb 性质应为感性。
5．小信号调谐放大器按调谐回路的个数分单一谐回路放大器和双调谐回路放大器。
6．高频功率放大器主要用来放大高频信号，为了提升效率，一般工作在丙类状态。
7．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗 Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。
8．振幅调制与解调、混频、频次调制与解调等电路是通讯系统的基本构成电路。
它们的共同特色是将输入信号进行频次变换，以获取拥有所需新频次重量的输出信号，所以，这些电路都属于频谱搬移电路。
9．调频波的频偏与调制信号的幅度成正比，而与调制信号的频次没关，这是调频波的基本特色。
10．在双踪示波器中察看到以以下图所示的调幅波，依据所给的数值，它的调幅度应为。
11．依据扰乱产生的原由，混频器的扰乱主要有组合频次扰乱、副波道扰乱、交调扰乱和互调扰乱四种。
13．通讯系统由输入变换器、发送设施、信道、接收设施以及输出变换器组成。
14．丙类高频功率放大器的最正确工作状态是临界工作状态，这类工作状态的特色是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。
高，往常可分为串连型晶体振荡器和并联型晶体振荡器两种。
16．调幅波的几种调制方式是一般调幅、双边带调幅、单边带调幅和残留单边带调幅。
多份高频电子线路试卷与答案
多份高频电子线路试卷与答案试题（一）一、填空题（每空 1 分，共 30 分）1、无线电通讯中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2、针对不一样的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3、在单一谐放大器中，矩形系数越靠近于 1 、其选择性越好；在单一谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。
4、调幅波的表达式为： uAM （t ）= 20（1 +0.2COS100 πt ）COS107 πt （V）；调幅波的振幅最大值为24V ，调幅度 Ma 为 20 ℅，带宽 fBW为100Hz，载波fc为5*106Hz。
5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
6、调频电路有直接调频、间接调频两种方式。
7、检波有同步、和非同步检波两种形式。
8、反应式正弦波振荡器依据选频网络的不一样，可分为LC、RC、石英晶振等三种。
9、变频器可由混频器、和带通滤波器两部分构成。
10、列出三个常有的频谱搬移电路调幅、检波、变频。
11、用模拟乘法器非线性器件实现调幅最为理想。
二、选择题（每题 2 分、共 20 分）将一个正确选项前的字母填在括号内1 、以下哪一种信号携带有调制信号的信息（C）A 、载波信号B、本振信号C、已调波信号2 、小信号谐振放大器的主要技术指标不包含（B）A 、谐振电压增益B、失真系数C、通频带D、选择性3 、丙类谐振功放其谐振回路调谐于（A）重量A 、基波B、二次谐波C、其余高次谐波D、直流重量4 、并联型石英晶振中，石英谐振器相当于（C）元件A 、电容B、电阻C、电感 D 、短路线5 、反应式正弦波振荡器的起振条件为（B）A 、|AF|=1 ，φA+ φF= 2n πB、|AF| >1 ，φA+ φF = 2n πC、|AF|>1 ，φA+ φF ≠2n π D 、|AF| =1 ，φA+ φF ≠2n π6 、要实现集电极调制特征应使功下班作在（B）状态A 、欠压状态B、过压状态C、临界状态 D 、随意状态7 、自动增益控制可简称为（B）A 、MGC B、AGC C、AFC D、PLL8、利用非线性器件相乘作用来实现频次变换其实用项为（B）A 、一次方项B、二次方项C、高次方项 D 、所有项9 、如右图所示的电路是（D）A、一般调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，因为检波电容放电时间过长而惹起的失真是（B）A 、频次失真B、惰性失真C、负峰切割失真 D 、截止失真三、判断题，对的打“√” ,错的打“×”（每空 1 分，共10分）1、谐振放大器是采纳谐振回路作负载的放大器。
word完整版高频电子线路期末试卷及答案

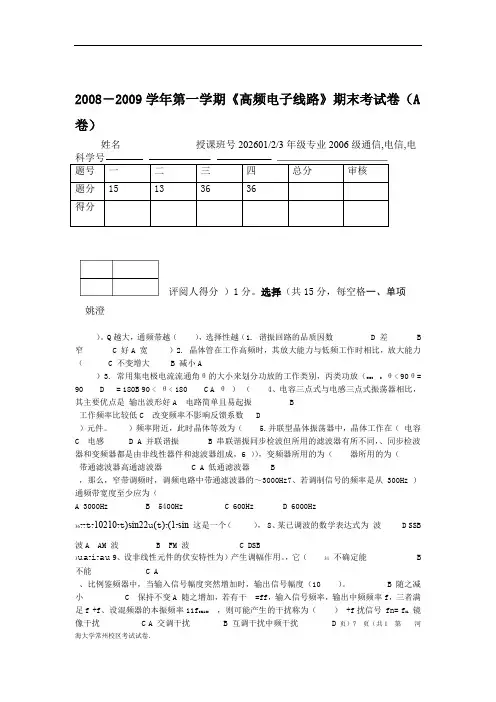

2008－2009学年第一学期《高频电子线路》期末考试卷（A 卷）姓名授课班号202601/2/3年级专业2006级通信,电信,电科学号题号一二三四总分审核评阅人得分）1分。
选择（共15分，每空格一、单项姚澄）。
Q越大，通频带越（），选择性越（1. 谐振回路的品质因数 D 差 B 窄 C 好A 宽）2. 晶体管在工作高频时，其放大能力与低频工作时相比，放大能力（ C 不变增大 B 减小A）3. 常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放（O0O0 Oθ< 90θ= 90 D = 180B 90 < θ< 180 C A θ）（ 4、电容三点式与电感三点式振荡器相比，其主要优点是输出波形好A 电路简单且易起振 B工作频率比较低C 改变频率不影响反馈系数 D）元件。
）频率附近，此时晶体等效为（ 5.并联型晶体振荡器中，晶体工作在（电容C 电感D A 并联谐振 B 串联谐振同步检波但所用的滤波器有所不同，、同步检波器和变频器都是由非线性器件和滤波器组成，6 ）），变频器所用的为（器所用的为（带通滤波器高通滤波器 C A 低通滤波器 B，那么，窄带调频时，调频电路中带通滤波器的～3000Hz7、若调制信号的频率是从 300Hz ）通频带宽度至少应为（A 3000HzB 5400HzC 600HzD 6000Hz36??t?10210?t)sin22u(t)?(1?sin这是一个（）， 8、某已调波的数学表达式为波 D SSB 波A AM 波 B FM 波 C DSB3ua?i?au9、设非线性元件的伏安特性为）产生调幅作用。
，它（31不确定能 B 不能 C A、比例鉴频器中，当输入信号幅度突然增加时，输出信号幅度（10 ）。
B 随之减小 C 保持不变A 随之增加，若有干 =ff，输入信号频率，输出中频频率f，三者满足f +f、设混频器的本振频率11f ICLLIC，则可能产生的干扰称为（） +f扰信号 fn= f IL镜像干扰 C A 交调干扰 B 互调干扰中频干扰 D页）7 页（共1 第河海大学常州校区考试试卷．12、要避免惰性失真，应（） A 加大输入信号的调制度 B 加大调制频率RC 放电时间常数 D C 提高检波效率和滤波效果减小检波器的评阅人得分二、填空（共13分，每空格1分）高远1、LC 谐振回路有（）和（）两种谐振方式。
(完整word版)高频电子线路复习考试题及答案 (2)(word文档良心出品)
2013—2014学年第二学期《高频电路》期末考试题（A ）使用教材：主编《高频电子线路》、 适用班级：电信12（4、5、6）命题人：一、填空题（每空1分，共X 分）1.调幅的几种调制方式是AM 、DSB 、SSB 。
3．集电极调幅，应使被调放大器工作于过压______状态。
5. 电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为容性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极之间的阻抗Z cb 性质应为感性。
6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。
8. 解调是调制的逆过程。
振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。
9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。
10. 某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到欠压状态，回路两端电压cm U 将减小，若负载阻抗增加时，则工作状态由临界过渡到过压 状态，回路两端电压cm U 将增大。
11. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。
12. 调相时，最大相位偏移与调制信号幅度成正比。
13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。
14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。
15. 谐振功率放大器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。
16. 混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和模拟乘法器混频器等。
17. 在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为2/3。
高频电子线路2(含答案)
《高频电子线路》模拟试卷二一、单项选择题。
在每题的四个备选答案中只有一个正确答案，将正确答案的序号添在题干后的括号内。
1、高频功率放大器一般工作在丙类工作状态，它的效率------------。
（）（A）约为50% （B）约为78% （C）大于50% ，小于78% （D）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是：------------。
（）A、i=b0+b1u+b2u2+b3u3B、i=b0+b1u+b3u3C、i=b2u2D、i=b3u33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为---------------。
（）（A）临界状态（B）欠压状态（C）过压状态（D）甲类状态4、鉴频器所需的鉴频特性线性范围取决于-----------。
（）（A）调制信号频率（B）最大频偏∆fm（C）调频波的有效带宽（D）调频波的振幅变化5、要避免惰性失真，应---------- 。
（）（A）加大输入信号的调制度（B）加大调制频率（C）减小检波器的RC 时间常数（D）提高检波效率和滤波效果6、在混频器的干扰中，组合副波道干扰是由于----------- 造成的。
（）（A）有用信号与本振信号的组合（B）有用信号与干扰信号同时作用（C）两个或多个干扰信号同时作用（D）外来干扰信号与本振信号的组合7、对于三端式振荡器，三极管各电极间接电抗元件X（电容或电感），C、E 电极间接电抗元件X1，B、E 电极间接X2，、C、B 电极间接X3，满足振荡的原则是----------------。
（）（A）X1 与X2 性质相同，X1、X2 与X3 性质相反（B）X1 与X3 性质相同，X1、X3 与X2 性质相反（C）X2 与X3 性质相同，X2、X3 与X1 性质相反（D）X1 与X2、X3 性质均相同8、用乘积型同步检波器解调DSB、SSB 信号时，要求参考信号与调制端的载频信号-------------（）（A）同频（B）同相（C）同频同相（D）没有要求9、高频小信号谐振放大器不稳定的主要原因是------------。
高频电子线路及实验试卷B
____________________________________________________________________________________________________________
1、己知调幅波 ui (t ) 10(1 0.3cos5 103 t )cos107 t (v) 。若将 ui (t ) 加在 1Ω 的 电阻上。求： （1）调幅指数 ma ； （2）载波功率 Pin 和边频功率 P 和 P ； （3）总功率 Piav 。
1、根据高频功率放大器的负载特性，由于RL减小，当高频功率放大器从临界状 态向欠压区变化时（ ）。 （A）输出功率和集电极效率均减小 （B）输出功率减小，集电极效率增大 （C）输出功率增大，集电极效率减小（D）输出功率和集电极效率均增大 高频功率放大器 2、作为集电极调幅用的高频功率放大器，其工作状态应选用（ ）。 （A）甲类状态（B）临界状态（C） 过压状态（D）欠压状态 3、对于三端式振荡器，三极管各电极间接电抗元件X（电容或电感），C、E 电 极间接电抗元件X1，B、E 电极间接X2，C、B 电极间接X3，满足振荡的原则 是。 （A） X1 与X2 性质相同，X1、X2 与X3 性质相反 （B） X1 与X3 性质相同，X1、X3 与X2 性质相反 （C） X2 与X3 性质相同，X2、X3 与X1 性质相反 （D） X1 与X2、X3 性质均相同 4、电容三点式 LC 正弦波振荡器与电感三点式 LC 正弦波振荡器比较，优点是 （ ） 。 （A）电路组成简单 （B）输出波形好 （C）容易调节振荡频率 （D）频率稳定度高 5、判断下图属于哪一类振荡器（ ）
考试性质（学 生 填写 “√ ”）：正常考试（ ）缓考补考（） 重修（）提前修读（）
《高频电子线路》答案改(DOC)
《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共30分）1、接收机分为直接放大式、和超外差式两种。
2、扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。
3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。
4、丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描述。
5、普通调幅波的数学表达式UAMt=Ucm（1+Ma cosΩt）cosωct，为了实现不失真调幅，Ma一般≤1。
6、实现AGC的方法主要有改变发射级电流IE和改变放大器的负载两种。
7、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。
8、要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。
9、三点式振荡器有电容和电感三点式电路。
2．电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至电极之间的阻抗Zcb性质应为感性。
10、丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。
，最不安全工作状态是强欠压状态。
6为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。
12、调频电路有直接、间接调频两种方式。
1．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。
3．大信号包络检波器是利用二极管的单向导电性和RC网络的充放电特性工作的。
5．谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为周期性余弦脉冲波，由于集电极负载的选频作用，输出的是与输入信号频率相同的余弦波。
高频电子线路第6章参考答案PPT课件
题6—l 图
精选PPT课件
2
高频电子线路习题参考答案
解6-1，各波形图如下
精选PPT课件
3
高频电子线路习题参考答案
6－2 某发射机输出级在负载RL=100Ω上的输出信号为 u0(t)=4(1-0.5cosΩt)cosωct V。求总的输出功率Pav、 载波功率Pc和边频功率P边频。
rD 2 R R L U R L 1 2 2c o s ct 3 2 c o s3 ct 5 2 c o s5 ct ..... c o s t
与不考虑负载的反作用时相比，出现的频率分量相同，但每个
分量的振幅降低了。
精选PPT课件
13
高频电子线路习题参考答案
6－6 调制电路如图所示。载波电压控制二极管的通断。试分
精选PPT课件
9
高频电子线路习题参考答案
6－5试分析图示调制器。图中，Cb对载波短路，对音频开路； uC=UCcosωct, uΩ=UΩcosΩt
（1）设UC及UΩ均较小，二极管特性近似为i=a0+a1u2+a2u2.求 输出uo(t)中含有哪些频率分量（忽略负载反作用）？
（2）如UC>>UΩ,二极管工作于开关状态，试求uo(t)的表示式。 （要求：首先，忽略负载反作用时的情况，并将结果与（1）
含ωC±Ω频率分量
uo K(c)u
高频电子线路习题参考答案
第6章参考习题答案
6-1
6-2
6-3
6-4
6-5
6-6
6-7
《高频电子线路》(周选昌)习题解答完整答案
1-6 并联谐振回路如图 P1-6 所示。已知回路电容 C = 10 PF ，电源内阻 RS = 6 KΩ ，回路 空载谐振电阻 R P = 20 KΩ ，回路有载时的通频带 BW0 .7 = 6 MHz ，试求接入的负载电阻 RL。
《高频电子线路》习题解答(周选昌)
5
Is
Rs C R0
P
L
RL
图 P1-6
RT
有载品质因素： Qe =
ρ
= RT ω 0 C ∑ ，其中 ω 0 =
1 LC ∑
。
《高频电子线路》习题解答(周选昌)
8
（g）令接入系数 P 1 = 所示，则有：
N2 + N3 N3 ，接入系数 P2 = ，其等效电路如右图 N 3 + N 2 + N1 N 3 + N 2 + N1
C
L R0
1 LC ∑
。
1-9 画出图 P1-9 所示的四个无耗的电抗~频率特性曲线，并写出关键点的频率值。
L C (a)
L
C
L1
L2 C
C1
L C2
(b) 图 P1-9
(c)
(d)
解：其电抗~频率特性曲线及关键点的频率如下图所示。
X f
X fp 0 f
0
fs
（a） f S = X
1 2p LC
（b ） X f
图 P1-4
L r Us
1 2 C Zx
《高频电子线路》习题解答(周选昌)
4
解：当 1、2 端短路时， ω 0
1 LC
→L=
1 = 253.3µH ω 02 C
r=
VC = Q0VS → Q0 =
(完整版)高频电子线路复习题(含答案),推荐文档
~ 学年第学期专业年级高频电子线路课程期末考试题A 卷班级姓名学号(一)一、选择题（每小题2 分、共30 分）将一个正确选项前的字母填在括号内1.在调谐放大器的LC 回路两端并上一个电阻R，可以（ C ）A．提高回路的Q 值B．提高谐振频率C．加宽通频带D．减小通频带2．在自激振荡电路中，下列哪种说法是正确的（ C ）A．LC 振荡器、RC 振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高3.如图为某收音机的变频级，以下正确叙述是（A ）A.电感三点式本机振荡电路B.双回路调谐放大器取出中频信号C．对接收信号构成共基放大电路D．以上说法都不对4.试用自激振荡的相位条件判别下图能产生自激振荡的电路（D ）A B C D5.功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（D ）A.电路特点B．功率放大倍数C．电流大小D．功放管静态工作点选择情况6．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到（A ）A ．R ×100 或 R ×1k 档B ．R ×1 档C ．R ×10 档D ．R ×10k 档7.若载波 u C (t)=U C cos ωC t,调制信号 u Ω(t)= U Ωcos Ωt ，则调频波的表达式为（ A）A. u FM (t)=U C cos （ωC t ＋m f sin Ωt ）B ．u FM (t)=U C cos （ωC t ＋m p cos Ωt ） C ．u FM (t)=U C （1＋m p cos Ωt ）cos ωC tD ．u FM (t)=kU ΩU C cos ωC tcos Ωt8.MC1596 集成模拟乘法器不可以用作 （ C）A. 振幅调制B ．调幅波的解调C ．频率调制D ．混频 9. 某超外差接收机的中频为 465kHz ，当接收 931kHz 的信号时，还收到 1kHz 的干扰信号，此干扰为 （A ）A ．干扰哨声B ．中频干扰C ．镜像干扰D ．交调干扰10. 混频电路又称变频电路，在变频过程中以下正确叙述是（ C ）A. 信号的频谱结构发生变化B ．信号的调制类型发生变化C ．信号的载频发生变化11. 二极管峰值包络检波器，原电路正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.要使自激振荡器稳定工作，必须满足： （ A. 起振条件 B. 平衡条件 C. 稳定条件
8. 高稳定振荡电路一般采用以下形式： （ A. 电容三点式 B. 电感三点式
） D. 克拉泼 ）
C. 石英晶体
9. 振幅调制、解调和混频都属于频谱变换电路，主要由以下电路实现： （ A. 加法器 B. 乘法器 C. 放大器 D. 滤波器 ） C. 载频和上下两个边频
f c , F , M f , ∆f m , BWCR , 在单位电阻上的 Pav 。
七．计算题（8 分） 得分 评阅人
试求图示单平衡混频器的输出电压 Vo(t)表示式。设二极管的伏安特性均从原点出发， 斜率为 gD 的直线，且二极管工作在受 VL 控制的开关状态。
八．计算题（8 分）
第 7 页 共 8 页
） ，相 ） ，相位平衡条件
2．一个互补对称的乙类推挽电路，采用单电源工作，Vcc=8V,RL=8Ω,如果忽略器件的 Vce(sat)与 Iceo,则 Pomax=( )W,ηcmax=( %).
3. 判 断 三 点 式 振 荡 器 相 位 平 衡 条 件 的 准 则 是 与 发 射 极 相 连 接 的 两 个 电 抗 性 质 ( )，而另一电抗性质( )。 填“相同”或“相反” ） （ ）引起，避免交叉失真的办法是在
流输出功率（Pomax）是多少?最大效率(ηmax)是多少？
第 5 页 共 8 页
五. 计算题（8 分） 得分 评阅人
试求图三所示串并联移相网络振荡器的振荡角频率 ω osc 及维持振荡所需 R f 最小值。 已知 C1 = C 2 = 0.05µF , R1 = 5 千欧， R2 = R3 = 10 千欧。
10. 单音调制时，DSB 信号的频谱为： （ A. 上下两个边频 B. 载频和无数对边频
D. 载频
三、 简答题(20 分，6+8+6 分) 得 评阅
1、一谐振功率放大器，设计在临界工作状态，经测试得输出功率 Po 仅为设计值的 70％， Ico 却略大于设计值， 而 试分析放大器处于何种工作状态？分析产生这种状 态的原因？
4. 交叉失真是由于晶体管输入特性的（ 两管基射间加（ ）。
5．包络检波器中，如果 R L C 取值过大，会产生（ 交直流负载相差过大，会产生（ ）失真。
）失真，如果检波器的
6．一超外差广播接收机中，fI =465KHz,fI =fL-fc,若接收 600KHz 的节目时，受到了 镜频干扰，则镜频干扰频率 fK=( KHz 的干扰。 )KHz,当接收 936KHz 节目时，可能听到（ ）
Rf R3 + A1 R3 + -
Rf A2
C1
R1 C2
图三
R2
第 6 页 共 8 页
六．计算题(8 分) 得分 评阅人
一 调 频 信 号 表 示 式 为 V0 (t ) = 200 cos[2π × 10 8 t + 10 sin(2π × 10 3 t )] （ mV ） , 求 该 信 号 的
第 3 页 共 8 页
2、在调频电路中如何实现间接调频，画出电路组成框图并说明间接调频的优点。
3、在要求的载波频率上如何扩展调频波的频偏？
四、 计算题(8 分)
第 4 页 共 8 页
得
评阅
下图为变压器耦合甲类功率放大器。图中，变压器的匝比为 n=W1/W2=4，Vcc=6V, RL=8Ω 调节 Rb, 使电路不失真的输出功率最大。 （1）求静态集电极电流 （2）若忽略晶体管的饱和压降，求负载得到的最大交
）
4.当谐振功率放大器工作在过压状态时，随着负载 Re 的增加， 则放大器的效率是： （ A. 略有提高 ） C. 不变 D. 大幅度提高
B. 略有下降
5. 当谐振功率放大器工作在临界状态时，随着负载 Re 的减小，则放大器的输出功率 是： （ ）
A.功率 Po 下降，直流功率 PD 下降。 B.输出功率 Po 下降，管耗 Pc 上升。 C.输出功率 Po 下降，集电极效率 ηc 上升。 D.以上说法都不正确。 6. 丙类谐振功率放大器在正弦信号激励下，集电极电流为： （ A. 正弦波 B. 余弦波 C. 周期脉冲波 D. 单脉冲波 ） D. 起振、平衡、稳定条件 ）
学年第一 南昌大学 2006～2007 学年第一学期期末考试试卷 ～
试卷编号： 试卷编号： 课程编号： 课程编号： H61020006 编号 ( B )卷 卷
课程名称： 考试形式： 课程名称：通信电子线路 考试形式： 闭卷 学号： 学号： 考试日期： 考试日期： 班级： 班级：
适用班级：通信、电子、 姓名： 适用班级：通信、 电子、生物医学工程 姓名： 学院： 学院： 专业： 专业：
题号 题分 得分
一
二
三
四
五
六
七
八
九
十
总分 100
累分人 签名
考生注意事项：1、本试卷共
页，请查看试卷中是否有缺页或破损。如有立即举手报告以便更换。
2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。
一、 填空题(每空 1 分，共 20 分)
得分 评阅人
第 1 页 共 8 页
1.设正弦波振荡器环路增益为 T(w)，振荡器起振振幅条件为（ 位起振条件为（ 为（ ） 。 ） ，振幅平衡条件为（
得分
评阅人ቤተ መጻሕፍቲ ባይዱ
6
3
调幅波的数学表示式如下：Uc (t)=2COS 4×10 πt + 0.1 COS3996×10 πt+ 0.1 COS4004 ×103πt（V） ，画出它的波形、频谱图，并求出调幅系数 Mp 及频带宽度、电路实现模型。
第 8 页 共 8 页
7．根据晶体的阻抗特性曲线，若构成并联晶体振荡电路，晶体工作在（ 率上， （ 呈 频率上，等效为（ 8.解调时，“AM”波可采用（ 波只能采用（ ） 。 ） 性电抗， 若构成串联晶体振荡器， 晶体工作在 （ ）元件。 ）或（
）频 ）
） ，而“DSB”波和“SSB”
二、 选择题(每题 2 分，共 20 分) 得分 评阅人
1.功率放大电路所研究的问题是： （ A.输出功率的大小 B. 集电极效率
） C.线性失真 ） D. 管耗为零 D.安全、效率、功率、失真
2.甲类功率放大器在输出功率为零时（ A. 失真最大 B.效率最高 C.管耗最大
第 2 页 共 8 页
3.与甲类相比，乙类推挽功率放大器的主要优点是： （ A. 使用安全 B.效率高 C. 输出功率大 D. 失真小
