高中物理人教版选修3-1第三章第3节几种常见的磁场同步练习C卷(考试)

合集下载

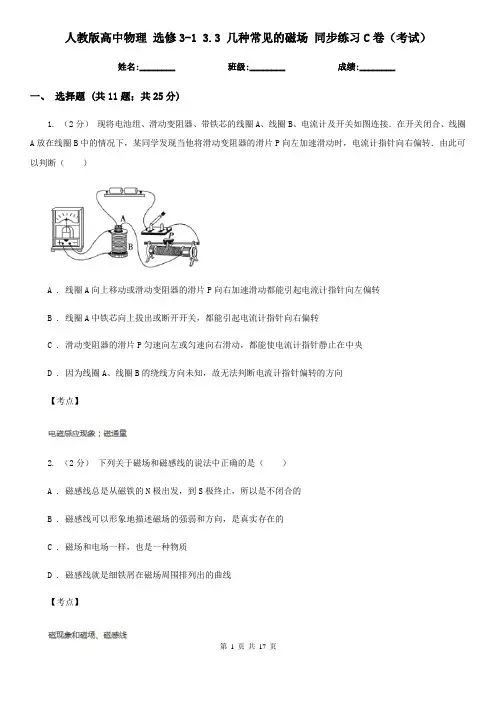

人教版高中物理选修3-1 3.3 几种常见的磁场同步练习C卷(考试)

人教版高中物理选修3-1 3.3 几种常见的磁场同步练习C卷（考试）姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分）现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转．由此可以判断（）A . 线圈A向上移动或滑动变阻器的滑片P向右加速滑动都能引起电流计指针向左偏转B . 线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C . 滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D . 因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向【考点】2. （2分）下列关于磁场和磁感线的说法中正确的是（）A . 磁感线总是从磁铁的N极出发，到S极终止，所以是不闭合的B . 磁感线可以形象地描述磁场的强弱和方向，是真实存在的C . 磁场和电场一样，也是一种物质D . 磁感线就是细铁屑在磁场周围排列出的曲线【考点】3. （2分） (2017高二上·汕头期中) 下列说法中不正确的是（）A . 电场线一定是从正电荷出发，终止于负电荷；磁感线一定是从N极出发，终止于S极B . 正电荷在电场中受到的电场力的方向即为该点电场强度的方向；小磁针在磁场中N极受到的磁场力的方向即为该点磁场的方向C . 电场线上某点的切线方向即是该点电场强度的方向；磁感线上某点的切线方向即是该点的磁场的方向D . 电场线越密的地方电场强度越强；磁感线越密的地方磁场越强【考点】4. （2分）下列关于磁感线的说法不正确的是（）A . 磁感线是闭合曲线且互不相交B . 磁感线的疏密程度反映磁场的强弱C . 磁感线不是磁场中实际存在的线D . 磁感线是小磁针受磁场力后运动的轨迹【考点】5. （2分） (2019高二下·温州期末) 电磁感应发射装置的简易模型如图所示，质量为m，电阻为R，边长为L的正方形金属线框abcd竖直静止放置在水平面上，垂直于线框平面存在有界匀强磁场，线框cd边在磁场外侧且紧靠磁场边界。

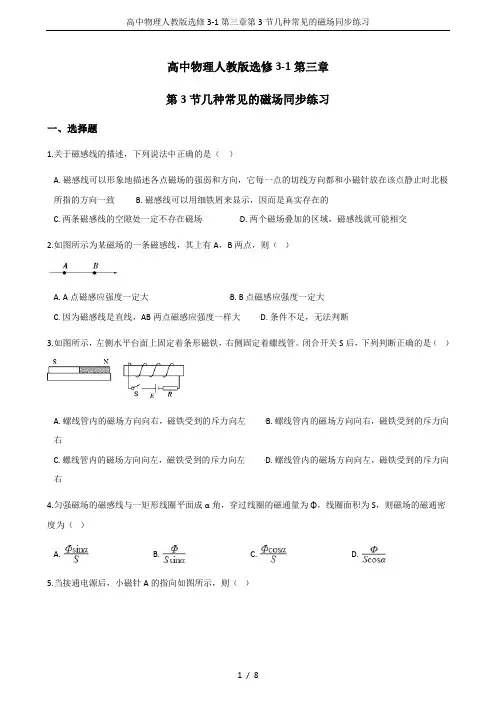

高中物理人教版选修3-1第三章第3节几种常见的磁场同步练习

高中物理人教版选修3-1第三章第3节几种常见的磁场同步练习一、选择题1.关于磁感线的描述，下列说法中正确的是（）A. 磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B. 磁感线可以用细铁屑来显示，因而是真实存在的C. 两条磁感线的空隙处一定不存在磁场D. 两个磁场叠加的区域，磁感线就可能相交2.如图所示为某磁场的一条磁感线，其上有A，B两点，则（）A. A点磁感应强度一定大B. B点磁感应强度一定大C. 因为磁感线是直线，AB两点磁感应强度一样大D. 条件不足，无法判断3.如图所示，左侧水平台面上固定着条形磁铁，右侧固定着螺线管。

闭合开关S后，下列判断正确的是（）A. 螺线管内的磁场方向向右，磁铁受到的斥力向左B. 螺线管内的磁场方向向右，磁铁受到的斥力向右C. 螺线管内的磁场方向向左，磁铁受到的斥力向左D. 螺线管内的磁场方向向左，磁铁受到的斥力向右4.匀强磁场的磁感线与一矩形线圈平面成α角，穿过线圈的磁通量为Φ，线圈面积为S，则磁场的磁通密度为（）A. B. C. D.5.当接通电源后，小磁针A的指向如图所示，则（）A. 小磁针B的N极向纸外转B. 小磁针B的N极向纸里转C. 小磁针B不转动D. 因电流未标出，所以无法判断小磁针B如何转动二、多项选择题6.下列说法中正确的是（）A. 通过某面的磁感线条数为零，则此面处磁感应强度一定为零B. 空间各点磁感应强度的方向就是该点的磁场方向C. 平行放置的两条形磁铁间异名磁极间的磁场为匀强磁场D. 某处磁感应强度为零，则通过该处的某面的磁感线条数一定为零7.如图所示，四面体OABC处在沿Ox方向的匀强磁场中，下列关于磁场穿过各个面的磁通量的说法中正确的是（）A. 穿过AOB面的磁通量为零B. 穿过ABC面和BOC面的磁通量相等C. 穿过AOC面的磁通量为零D. 穿过ABC面的磁通量大于穿过BOC面的磁通量三、单选题8.如图所示，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流。

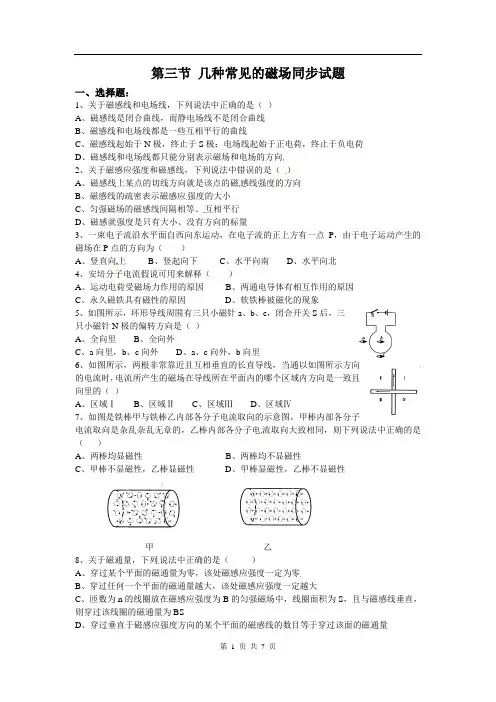

物理：新人教版选修3-1 3.3几种常见的磁场(同步练习)

第三节几种常见的磁场同步试题一、选择题：1、关于磁感线和电场线，下列说法中正确的是（）A、磁感线是闭合曲线，而静电场线不是闭合曲线B、磁感线和电场线都是一些互相平行的曲线C、磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷D、磁感线和电场线都只能分别表示磁场和电场的方向2、关于磁感应强度和磁感线，下列说法中错误的是（）A、磁感线上某点的切线方向就是该点的磁感线强度的方向B、磁感线的疏密表示磁感应强度的大小C、匀强磁场的磁感线间隔相等、互相平行D、磁感就强度是只有大小、没有方向的标量3、一束电子流沿水平面自西向东运动，在电子流的正上方有一点P，由于电子运动产生的磁场在P点的方向为（）A、竖直向上B、竖起向下C、水平向南D、水平向北4、安培分子电流假说可用来解释（）A、运动电荷受磁场力作用的原因B、两通电导体有相互作用的原因C、永久磁铁具有磁性的原因D、软铁棒被磁化的现象5、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A、全向里B、全向外C、a向里，b、c向外D、a、c向外，b向里6、如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的（）A、区域ⅠB、区域ⅡC、区域ⅢD、区域Ⅳ7、如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是（）A、两棒均显磁性B、两棒均不显磁性C、甲棒不显磁性，乙棒显磁性D、甲棒显磁性，乙棒不显磁性甲乙8、关于磁通量，下列说法中正确的是（）A、穿过某个平面的磁通量为零，该处磁感应强度一定为零B、穿过任何一个平面的磁通量越大，该处磁感应强度一定越大C、匝数为n的线圈放在磁感应强度为B的匀强磁场中，线圈面积为S，且与磁感线垂直，则穿过该线圈的磁通量为BSD、穿过垂直于磁感应强度方向的某个平面的磁感线的数目等于穿过该面的磁通量9、下列关于磁通量和磁感应强度的说法中，正确的是（）A、穿过某一个面的磁通量越大，该处磁感应强度也越大B、穿过任何一个面的磁通量越大，该处磁感应强度也越大C、穿过垂直于磁感应强度方向的某面积的磁感线的条数等于磁感应强度D、当平面跟磁场方向平行时，穿过这个面的磁通量必定为零二、填空题：1、如图所示，一面积为S的长方形线圈abcd有一半处在磁感应强度为B的匀强磁场中，这时穿过线圈的磁通量为Wb，当线圈以ab为轴从图中位置转过60°的瞬间，穿过线圈的磁通量为。

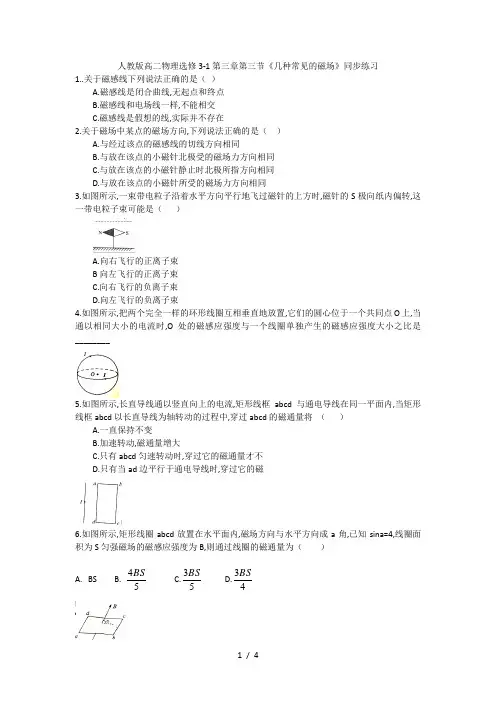

人教版高二物理选修3-1第三章第三节《几种常见的磁场》同步练习

人教版高二物理选修3-1第三章第三节《几种常见的磁场》同步练习1..关于磁感线下列说法正确的是（）A.磁感线是闭合曲线,无起点和终点B.磁感线和电场线一样,不能相交C.磁感线是假想的线,实际并不存在2.关于磁场中某点的磁场方向,下列说法正确的是（）A.与经过该点的磁感线的切线方向相同B.与放在该点的小磁针北极受的磁场力方向相同C.与放在该点的小磁针静止时北极所指方向相同D.与放在该点的小磁针所受的磁场力方向相同3.如图所示,一束带电粒子沿着水平方向平行地飞过磁针的上方时,磁针的S 极向纸内偏转,这一带电粒子束可能是（）A.向右飞行的正离子束B 向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束4.如图所示,把两个完全一样的环形线圈互相垂直地放置,它们的圆心位于一个共同点O 上,当通以相同大小的电流时,O 处的磁感应强度与一个线圈单独产生的磁感应强度大小之比是________5.如图所示,长直导线通以竖直向上的电流,矩形线框abcd 与通电导线在同一平面内,当矩形线框abcd 以长直导线为轴转动的过程中,穿过abcd 的磁通量将（）A.一直保持不变B.加速转动,磁通量增大C.只有abcd 匀速转动时,穿过它的磁通量才不D.只有当ad 边平行于通电导线时,穿过它的磁6.如图所示,矩形线圈abcd 放置在水平面内,磁场方向与水平方向成a 角,已知sina=4,线圈面积为S 匀强磁场的磁感应强度为B,则通过线圈的磁通量为（）A. BSB. 54BSC.53BSD.43BS7.如图所示,6根通电导线互相绝缘,所通电流相同,a、b、c、d为四个大小相等的正方形区域则（）A.a区垂直纸面向外的磁通量最大B.b区垂直纸面向里的磁通量最大C.c区垂直纸面向里的磁通量最大D.d区垂直纸面向外的磁通量最大8.如图所示,沿坐标轴方向射入一带电粒子流,粒子流在空间产生磁场,要使第四象限能产生垂直纸面向外的磁场,则该带电粒子流可能为（）A.沿x轴正向的正离子流B沿x轴正向的负离子流C.没y轴正向的正离子流D.沿y轴正向的负离子流9.如图所示,矩形线圈abcd绕OO轴在匀强磁场中匀速转动,下列说法中正确的是（）A.线圈从图示位置转过90°的过程中,穿过线圈的磁通量不断减小B.线圈从图示位置转过90°的过程中,穿过线圈的磁通量的变化量为零C.线圈从图示位置转过180的过程中,穿过线圈的磁通量的变化量为零D.线圈从图示位置转过360°的过程中，穿过线圈的磁通量变化量为零10.如图所示,电流I1与I2都垂直于纸面向里,且I1=I2,则在它们连线上的a点产生的磁场方向向_____;在b点产生的磁场为________。

2019-2020学年人教版高中物理选修3-1 3.3 几种常见的磁场同步练习C卷

2019-2020学年人教版高中物理选修3-1 3.3 几种常见的磁场同步练习C卷姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分）穿过闭合回路的磁通量φ随时间t变化的图象分别如图①～④所示，下列关于回路中产生的感应电动势的论述，正确的是（）A . 图①中回路产生的感应电动势恒定不变B . 图②中回路产生的感应电动势一直在变大C . 图③中回路在0～t1时间内产生的感应电动势是t1～t2时间内产生的感应电动势的2倍D . 图④中回路产生的感应电动势先变大再变小2. （2分） (2019高二上·佛山期中) 下列关于电场线和磁感线说法错误的是（）A . 电场线越密的地方，同一试探电荷所受的电场力越大B . 即使在复杂电场中的电场线也是不相交的C . 磁场的方向就是小磁针N极在磁场中所指方向D . 电场的方向是带电粒子在该点所受电场力的方向3. （2分）如图所示，在水平直导线正下方，放一个可以自由转动的小磁针．现给直导线通以向右的恒定电流，不计其他磁场的影响，则下列说法正确的是（）A . 小磁针保持不动B . 小磁针的N 极将向下转动C . 小磁针的N 极将垂直于纸面向里转动D . 小磁针的N 极将垂直于纸面向外转动4. （2分）关于安培力、磁感应强度的说法正确的是（）A . 通电导线不受安培力作用的地方一定没有磁场B . 将I、L相同的通电导线放在同一匀强磁场的不同地方，受安培力一定相同C . 磁感线指向磁感应强度减小的方向D . 以上说法都不正确5. （2分）如图所示，长为L的导体棒ab，用软导线悬挂在磁感应强度为B的、方向水平的匀强磁场中，若通以从a→b的电流，悬线中有拉力。

为了增大悬线拉力，下列方法可以实现的是（）A . 磁场方向不变，增加磁感应强度B . 电流方向不变，增加电流强度C . 电流方向和磁场方向同时反向D . 磁场方向反向，电流方向不变6. （2分） (2017高二下·无锡会考) 下列各图标出了磁场方向、运动电荷速度方向以及电荷的受力方向，其中正确的是（）A .B .C .D .7. （2分） 13．如图所示，一条形磁铁静止在斜面上，固定在磁铁中心的垂直上方的水平导线中通有垂直流向纸外的恒定电流，若将磁铁的N极位置与S极位置对调后，仍放在斜面上原来的位置，若磁铁仍然静止，则磁铁对斜面的压力FN和摩擦力Ff的变化情况分别是（）A . FN增大B . FN减小C . Ff减小D . Ff增大8. （2分） (2017高三上·昌平期末) 如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是（）A . 两棒均显磁性B . 两棒均不显磁性C . 甲棒不显磁性，乙棒显磁性D . 甲棒显磁性，乙棒不显磁性9. （3分） (2015高二下·广安期中) 如图所示，一个单匝矩形导线圈在匀强磁场中绕垂直于磁感线的轴oo′匀角速转动，转动周期为T0 ．线圈产生的电动势的最大值为Em ，则（）A . 线圈产生的电动势的有效值为 EmB . 线圈转动过程中穿过线圈的磁通量的最大值为C . 线圈转动过程中磁通量变化率的最大值为EmD . 经过2T0的时间，通过线圈电流的方向改变2次10. （3分） (2018高二上·昌平期末) 关于磁场，下列说法中正确的是（）A . 磁场和电场一样，是客观存在的物质B . 一小段通电直导线在磁场中受力为零，则该处的磁感应强度一定为零C . 磁场的方向就是放入该点的通电直导线受到的磁场力的方向D . 磁场的方向就是放入该点的小磁针静止时N极所指的方向11. （3分） (2019高二下·梅县月考) 如图所示，甲是回旋加速器的原理图，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是（）A . 甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大B . 乙图电路开关断开瞬间，灯泡A一定会突然闪亮一下C . 丙图在测量电阻前，需两表笔短接，调节R1使指针指向0D . 丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流二、解答题 (共3题；共30分)12. （10分）如图所示，匀强磁场的磁感应强度，金属棒AD长，与框架宽度相同，电阻，框架电阻不计，电阻，当金属棒以速度匀速向右运动时，求：（1）流过金属棒的感应电流为多大？（2）若图中电容器C为，则电容器中储存多少电荷量？13. （10分） (2017高二下·湖南会考) 如图所示，两根光滑平行的金属导轨相距5m，固定在水平面上，导轨之间接有电源盒开关，整个装置处于磁感应强度为2T，方向与导轨平行的匀强磁场中．当开关闭合时，一根垂直放在导轨上的导体棒MN恰好对金属导轨没有压力．若导体棒MN的质量为4kg，电阻为2Ω，电源的内阻为0.5Ω，其余部分电阻忽略不计，g=10m/s2 ．求：（1）通过导体棒MN的电流大小；（2）电源的电动势．14. （10分） (2017高二上·南阳期中) 如图所示，光滑导轨与水平面成θ角，导轨宽L．匀强磁场磁感应强度为B．金属杆长也为L，质量为m，水平放在导轨上．当回路总电流为I1时，金属杆正好能静止．求：（1）当B的方向垂直于导轨平面向上时B的大小；（2）若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？参考答案一、选择题 (共11题；共25分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、二、解答题 (共3题；共30分)12-1、12-2、13-1、13-2、14-1、14-2、。

人教版高中物理选修3-1同步检测3-3几种常见的磁场.docx

高中物理学习材料（灿若寒星**整理制作）第三节几种常见的磁场基础夯实1．(2011·衡阳高二检测)一块磁铁从高处掉到地上，虽然没有打断，但磁性变弱了，这是因为()A．磁铁被磁化了B．磁铁因剧烈震动而退磁了C．磁铁是非磁性物质D．磁铁是软磁性材料答案：B2．(2010·佛山高二检测)下列关于磁场和磁感线的描述中正确的是()A．磁感线可以形象地描述各点磁场的方向B．磁感线是磁场中客观存在的线C．磁感线总是从磁铁的N极出发，到S极终止D．实验中观察到的铁屑的分布就是磁感线答案：A解析：磁感线可以形象地描述磁场的强弱和方向，但它不是客观存在的线，可用细铁屑模拟．在磁铁外部磁感线由N极到S极，但内部是由S极到N极．故只有A正确．3．(2010·福州高二检测)关于电场和磁场，下列说法正确的是()A．我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱B．电场线和磁感线是可以形象描述电场强弱和方向的客观存在的曲线C．磁感线和电场线一样都是闭合的曲线D．磁体之间的相互作用是通过磁场发生的，磁场和电场一样，都是客观存在的物质答案：AD解析：电场和磁场都是客观存在的物质，电场线和磁感线都是假想的曲线，实际并不存在．电场线和磁感线的最大区别在于：磁感线是闭合的，而电场线不是闭合的．故正确答案为A、D.4．(2010·厦门高二检测)下列四图为电流产生磁场的分布图，正确的分布图是()A．①③B．②③C．①④D．②④答案：C解析：由安培定则可以判断出直线电流产生的磁场方向，①正确②错误．③和④为环形电流，注意让弯曲的四指指向电流的方向，可判断出④正确③错误．故正确选项为C.5．19世纪20年代，以塞贝克(数学家)为代表的科学家已认识到：温度差会引起电流．安培考虑到地球自转造成了太阳照射后，正面与背面的温度差，从而提出如下假设：地球磁场是由绕地球的环形电流引起的，则该假设中的电流方向是()A．由西向东垂直磁子午线B．由东向西垂直磁子午线C．由南向北沿磁子午线D．由赤道向两极沿磁子午线(注：磁子午线是地球磁场N极与S极在地球表面的连线)答案：B解析：由于地磁场的N极是地理上的南极，如果地球磁场是由绕地球的环形电流引起的，据安培定则，该环形电流应该由东向西，垂直磁子午线，所以正确选项是B.6．(2009·济南高二检测)如图所示是云层之间闪电的模拟图，图中A、B是位于南、北方向带有电荷的两块阴雨云，在放电的过程中在两云的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则关于A、B的带电情况说法中正确的是()A．带同种电荷B．带异种电荷C．B带正电D．A带正电答案：BD7．(2011·临沂高二检测)如图所示，甲、乙之间用两根导线连成一直流回路，图中的磁针在电路接通时N极向读者偏转，将电压表正负接线柱分别接在A、B两点，则电压表正常工作，由此可以判断电源在________中．(选填“甲”或“乙”)答案：甲解析：由在接通电路时N极向读者偏转，可知在A点电流向右，B点电流向左；根据将电压表正负接线柱分别接在A、B两点，电压表正常工作，可以判定A点电势高，B点电势低．电源电流从正极流出，从负极流入，故电源在甲中．8.有两个固定的完全相同的通电圆环，通过的电流大小相同，方向如图所示，其中一个位于竖直平面内，另一个位于水平平面内，每个圆环中的电流在它们的共同圆心O处产生的磁感应强度大小均为B，则在O点总磁感应强度多大？答案：2B解析：O点总磁感应强度为每个圆环上电流所产生的磁感应强度的矢量和．由安培定则知，水平面内圆环电流在O点产生的磁场竖直向下，竖直平面内的圆环电流在O点产生的磁场垂直纸面向外，两者相互垂直．所以B合＝B2＋B2＝2B.能力提升1．(2011·杭州高二检测)如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将()A．逐渐增大B．逐渐减小C．保持不变D．不能确定答案：B解析：离导线越远，电流产生的磁场越弱，穿过线圈的磁感线条数越少，磁通量逐渐减小，故只有B正确．2．(2010·西安高二检测)如图所示，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，则这束带电粒子可能是()A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束答案：BC解析：小磁针N极的指向即是磁针所在处的磁场方向．题中磁针S极向纸内偏转，说明离子束下方的磁场方向由纸内指向纸外．由安培定则可判定由离子束的定向运动所产生的电流方向由右向左，故若为正离子，则应是自右向左运动，若为负离子，则应是自左向右运动．故正确答案为B、C.3．(2011·嘉积中学高二检测)在隧道工程以及矿山爆破作业中，部分未发爆的炸药残留在爆破孔内，很容易发生人身伤亡事故．为此，科学家制造了一种专门的磁性炸药，在磁性炸药制造过程中掺入了10%的磁性材料——钡铁氧体，然后放入磁化机磁化．磁性炸药一旦爆炸，即可安全消磁，而遇到不发爆的情况可用磁性探测器测出未发爆的炸药．已知掺入的钡铁氧体的消磁温度约为400℃，炸药的爆炸温度约2240～3100℃，一般炸药引爆温度最高为140℃左右．以上材料表明()A．磁性材料在低温下容易被磁化B．磁性材料在高温下容易被磁化C．磁性材料在低温下容易被消磁D．磁性材料在高温下容易被消磁答案：AD解析：由安培分子电流假说可知，低温情况下，分子运动不剧烈，在外磁场的作用下，分子环形电流的磁极趋向基本一致，因而易被磁化，而高温时，分子剧烈运动，导致趋向基本一致的分子环形电流的磁极趋向重新变得杂乱无章，进而达到消磁目的．4．一根电缆埋藏在一堵南北走向的墙里，在墙的西侧处，当放一指南针时，其指向刚好比原来旋转180°，由此可以断定，这根电缆中电流的方向为()A．可能是向北B．可能是竖直向下C．可能是向南D．可能是竖直向上答案：D解析：若电缆电流沿南北方向，由安培定则可知小磁针所在位置磁感应强度方向亦即小磁针北极指向为竖直方向，不符合题意；当电缆电流沿竖直向上时，小磁针所在处磁感应强度方向沿水平方向且由北向南，与没有电流时地磁场的方向正好相反，故选D.5．如图所示，ABCD是一环形导线，在C、D处用导线与直导线ab接通，图中标出了环形电流的磁感线方向，则可知，A、B两端中接电源正极的是________端，放在ab下方的小磁针________极将转向纸外．答案：B N解析：由安培定则可知ABCD 中电流方向应为B →D →C →A ，故B 端接电源正极．同理由安培定则可知，ab 下方磁场方向应垂直纸面向外．6.如图所示，框架面积为S ，框架平面与磁感应强度为B 的匀强磁场方向垂直，则穿过平面的磁通量为________，若使框架绕OO ′转过60°角，则穿过线框平面的磁通量为________；若从初始位置转过90°角，则穿过线框平面的磁通量为________；若从初始位置转过180°角，则穿过线框平面的磁通量变化量为________．答案：BS ；12BS ；0；－2BS解析：在图示位置时，磁感线与线框平面垂直，Φ＝BS .当框架绕OO ′轴转过60°时可以将原图改画成从上面向下看的俯视图，如图所示，Φ＝BS ⊥＝BS ·cos60°＝12BS .转时90°时，线框由磁感线垂直穿过变为平行，Φ＝0.线框转过180°时，磁感线仍然垂直穿过线框，只不过穿过方向改变了，因而Φ1＝BS ，Φ2＝－BS ，△Φ＝Φ2－Φ1＝－2BS .7．已知北京地面处的地磁场水平分量约为3×10－5T ，某校物理兴趣小组做估测磁体附近磁感应强度的实验．他们将一小罗盘磁针放在一个水平放置的螺线管的轴线上，如下图所示．小磁针静止时N 极指向y 轴正方向，当接通电源后，发现小磁针N 极指向与y 轴正方向成60°角的方向．请在图上标明螺线管导线的绕向，并求出该通电螺线管在小磁针处产生的磁感应强度大小．(保留一位有效数字)答案：(1)如图 (2)5×10－5T解析：通电螺线管在坐标原点处产生的磁场沿x 轴正方向，由安培定则即可确定电流的绕向．设螺线管在小磁针处产生的磁场为B x ，则有：tan60°＝B x B y. 即B x ＝B y tan60°＝3×10－5×3T ≈5×10－5T.。

人教版高二物理选修3-1同步练习题 3.3 几种常见的磁场

人教版高二物理选修3-1同步练习题 3.3 几种常见的磁场1 / 10人教版高二物理选修3-1同步练习:3.3 几种常见的磁场一、单选题1.关于电场和磁场，下列说法错误的是（）A. 我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱B. 电场线和磁感线是可以形象描述场的强弱和方向的假想曲线C. 磁感线和电场线都是闭合的曲线D. 磁体之间的相互作用是通过磁场发生的，磁场和电场都是客观存在的物质 2.磁场中某区域的磁感线如图所示，则（）A. a 、b 两处的磁感应强度的大小不等，B a ＜B bB. a 、b 两处的磁感应强度的大小不等，B a ＞B bC. 同一通电导线放在a 处受力一定比放在b 处受力大D. 同一通电导线放在a 处受力一定比放在b 处受力小3.把小磁针放入水平向右的匀强磁场B 中，下列图中小磁针静止时N 极指向正确的是A.B.C.D.4.通电螺线管内有一在磁场力作用下处于静止的小磁针，磁针指向如图所示，则（）A. 螺线管的P 端为N 极，a 接电源的正极B. 螺线管的P 端为N 极，a 接电源的负极C. 螺线管的P 端为S 极，a 接电源的正极D. 螺线管的P 端为S 极，a 接电源的负极5.如图所示，两根靠近但彼此绝缘的直导线互相垂直，通以大小相同的电流，在哪一个区域两根导线的磁场方向一致且向里（）A. Ⅰ区B. Ⅱ区C. Ⅲ区D. Ⅳ区6.如图所示为水平放置的两根等高固定长直细导线的截面图，O 点是两导线间距离的中点，a 、b 是过O 点的竖直线上与O点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流．下列说法正确的是（）A. 两导线之间存在相互吸引的安培力B. O点的磁感应强度为零C. O点的磁感应强度方向竖直向下D. a、b两点的磁感应强度大小相等、方向相反7.为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的在下列四个图中，能正确表示安培假设中环形电流方向的是( )A. B. C. D.8.如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是( )A. 两棒均显磁性B. 甲棒不显磁性，乙棒显磁性C. 甲棒显磁性，乙棒不显磁性D. 两棒均不显磁性9.如图所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的虚线范围内有匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为（）A. πBR2B. πBr2C. nπBR2D. nπBr2二、多选题10.如图所示是等腰直角三棱柱，其中底面abcd为正方形，边长为L，它们按图示位置放置于竖直向下的匀强磁场中，磁感应强度为B，下面说法中正确的是（）A. 通过abcd平面的磁通量大小为L2•BB. 通过dcfe平面的磁通量大小为L2•BC. 通过abfe平面的磁通量大小为零D. 通过bcf平面的磁通量为零11.如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2；A，B，C，D为导线某一横截面所在的平面内的四点，且A，B，C与两导线共面，B点在两导线之间，B，D的连线与导线所在平面垂直，磁感应强度可能为零的点是（）人教版高二物理选修3-1同步练习题 3.3 几种常见的磁场3 / 10A. A 点B. B 点C. C 点D. D 点12.如图所示，一根通电直导线放在磁感应强度B =1T 的匀强磁场中，在以导线为圆心，半径为r 的圆周上有a ，b ，c ，d 四个点，若a 点的实际磁感应强度为0，则下列说法中正确的是（）A. 直导线中电流方向是垂直纸面向里的B. c 点的实际磁感应强度也为0C. d 点实际磁感应强度为T ，方向斜向下，与B 夹角为45°D. b 、d 两点的磁感应强度相同13.关于磁铁、电流间的相互作用，下列说法正确的是（）A. 甲图中，电流不产生磁场，电流对小磁针力的作用是通过小磁针的磁场发生的B. 乙图中，磁体对通电导线的力是通过磁体的磁场发生的C. 丙图中电流间的相互作用是通过电荷的电场发生的D. 丙图中电流间的相互作用是通过电流的磁场发生的14.下列各图中，已标出电流及电流的磁场方向，其中正确的是（）A.B.C.D.15.正三角形ABC 的三个顶点处分别固定有水平放置的长直导线，并通以如图所示方向的恒定电流，导线中的电流大小相等，三角形中心O 点的磁感应强度大小为B 0，已知通电直导线在某点产生的磁场与通电直导线的电流大小成正比，则下列说法正确的是( )A. O 点处的磁感应强度方向竖直向下B. B 、C 处两导线电流在O 点产生的合磁场方向水平向左C. B处电流在O点处产生的磁场磁感应强度大小为B0D. 将A处电流大小减半，则O点处的磁场磁感应强度大小为B0三、计算题16.一个面积是40cm2的导线框，垂直地放在匀强磁场中，穿过它的磁通量为0.8Wb，则匀强磁场的磁感应强度多大？若放入一个面积为100cm2的导线框于该磁场中，并使线框的平面与磁场方向成30°角，则穿过该线框的磁通量多大？17.如图所示，一矩形线框abcd，共有50匝，有一半放在具有理想边界的B=0.1T的匀强磁场中，线框可绕ab边或绕cd边转动，ad=20cm，cd=10cm．求该线框：（1）在图示位置的磁通量；（2）线框由图示位置绕ab边，垂直纸面向外转过60°角时的磁通量；（3）线框由图示位置绕cd边，垂直纸面向外转过60°角时的磁通量．18.如图所示，有一个垂直纸面向里的匀强磁场，磁感应强度B=0.8T，磁场有明显的圆形边界，圆心为O，半径为1.0cm，现在纸面内放上圆线圈，圆心在O处，C线圈半径为0.5cm，2匝．问（结果保留2位有效数字）：（1）在B减为0.4T的过程中，C中磁通量变化量大小？（2）当磁感应强度维持0.8T不变而方向转过30°，在此过程中，线圈C中的磁通量变化的大小？人教版高二物理选修3-1同步练习题 3.3 几种常见的磁场答案和解析1.【答案】C【解析】【分析】本题考查电场和磁场。

物理人教版选修31 3.3几种常见的磁场同步练习教师用卷

第1页/共14页3.3 几种常见的磁场同步练习一、单选题1. 如图所示，一矩形线框置于磁感应强度为B 的匀强磁场中，线框平面与磁场方向平行，若线框的面积为S ，则当线框左边为轴转过30∘时通过线框的磁通量为( )A. 0B. BSC. √3S 2SD. SS 2 【答案】D 【解析】解：由磁通量表达式：S =SS ，S 指垂直磁感线的有效面积，则可知转过30∘时的磁通量S =SS sin 30∘=SS 2；故选：D ．2. 下列各图中，已标出电流I 、磁感应强度B 的方向，其中符合安培定则的是( )A. B. C. D.【答案】C【解析】解：AB、通电直导线中的安培定则(安培定则一)：用右手握住通电直导线，让大拇指指向电流的方向，那么四指的指向就是磁感线的环绕方向由此可知，故AB错误；CD、通电螺线管中的安培定则(安培定则二)：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极，据此可知，故C正确，D错误．故选：C．3.如图所示，两根靠近但彼此绝缘的直导线互相垂直，通以大小相同的电流，在哪一个区域两根导线的磁场方向一致且向里()A. Ⅰ区B. Ⅱ区C. Ⅲ区D. Ⅳ区【答案】D【解析】解：由右手螺旋定则可判定通电导线磁场的方向.如图所示，“⋅”表示磁感线垂直纸面向外，“×”表示磁感线垂直纸面向里.所以第四象限磁场方向一致且向里；故选：D4.磁场中某区域的磁感线如图所示，则()A. a、b两处的磁感应强度的大小不等，S S<S SB. a、b两处的磁感应强度的大小不等，S S>S SC. 同一通电导线放在a处受力一定比放在b处受力大D. 同一通电导线放在a处受力一定比放在b处受力小【答案】A【解析】解：AB、磁感线的疏密表示磁感应强度的大小；故a、b 两处的磁感应强度的大小不等，且S S<S S；故A正确，B错误；CD、安培力的大小不但与磁感应强度有关，还与夹角有关，故受力大小不能确定；故CD错误；故选：A．5.如图所示，一束电子沿着水平方向向左平行地飞过磁针上方时，小磁针的北极将如何转动()A. 向上转动B. 向下转动C. 垂直纸面向里转动D. 垂直纸面向外转动【答案】C第3页/共14页【解析】解：如图所示，奥斯特实验表明，当导线中有电流通过时，小磁针会发生偏转.说明了电流周围存在磁场．当电子沿着水平方向向左，则电流向右，小磁针的N极向纸内偏转．故选：C6.如图所示，在真空中，水平导线中有恒定电流I通过，导线的正下方有一质子初速度方向与电流方向相同，则质子可能的运动情况是()A. 沿路径a运动B. 沿路径b运动C. 沿路径c运动 D. 沿路径d运动【答案】B【解析】解：由安培定则，电流在下方产生的磁场方向指向纸外，由左手定则，质子刚进入磁场时所受洛伦兹力方向向上.则质子的轨迹必定向上弯曲，因此C、D必错；由于洛伦兹力方向始终与电荷运动方向垂直，故其运动轨迹必定是曲线，则B正确，A错误．故选：B7.如图所示为水平放置的两根等高固定长直细导线的截面图，O点是两导线间距离的中点，a、b是过O点的竖直线上与O点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流.下列说法正确的是()A. 两导线之间存在相互吸引的安培力B. O点的磁感应强度为零C. O点的磁感应强度方向竖直向下D. a、b两点的磁感应强度大小相等、方向相反【答案】C【解析】解：A、由图可知，两处电流的方向相反，所以它们之间存在相互排斥的作用力.故A错误．B、C、由安培定则可知，左侧的电流在O处产生的磁场方向竖直向下，右侧的电流在O处产生的磁场方向竖直向下，方向相同，所以合磁场的方向向下.故B错误，C正确．D、结合安培定则，分别作出两处电流在a、b两点的磁场方向如图，可知a、b两点的磁感应强度方向相同.故D错误．故选：C．二、多选题第5页/共14页8.当导线中分别通以图示方向的电流，小磁针静止时北极垂直纸面向里的是()A. B.C. D.【答案】AB【解析】解：A、通电直导线电流从左向右，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向里，所以小磁针静止时北极背离读者，即垂直纸面向里，故A正确；B、如图所示，根据右手螺旋定则，磁场的方向逆时针(从上向下看)，因此小磁针静止时北极背离读者，即垂直纸面向里，故B正确；C、环形导线的电流方向如图所示，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时北极指向读者，即垂直纸面向外，故C错误；D、根据右手螺旋定则，结合电流的方向，则通电螺线管的内部磁场方向，由右向左，则小磁针的静止时北极指向左，故D错误；故选：AB．9.(多选)如图所示，处在竖直平面的环形导线圈的正中心有一个磁针a，在圆环外侧有一小磁针b，a、b与圆环都处于同一竖直面内，当导线中通以图示方向的恒定电流时(不考虑地磁场影响和两小磁针间的作用)，则()A. 小磁针a的N极向纸里转动B. 小磁针a的N极向纸外转动C. 小磁针b的N极向纸里转动D. 小磁针b的N极向纸外转动【答案】AD【解析】解：根据右手螺旋定则知，环形电流内部的磁场方向向里，外部的磁场方向向外，则小磁针a的N极向纸面里偏转，小磁针b的N极向纸外转动.故AD正确，BC错误．故选：AD．10.如图所示是等腰直角三棱柱，其中底面abcd为正方形，边长为L，它们按图示位置放置于竖直向下的匀强磁场中，磁感应强度为B，下面说法中正确的是()A. 通过abcd平面的磁通量大小为S2⋅SB. 通过dcfe 平面的磁通量大小为√2S2⋅S2C. 通过abfe平面的磁通量大小为零D. 通过bcf平面的磁通量为零第7页/共14页【答案】BCD【解析】解：A、通过abcd平面的磁通量大小为SS sin45∘=√22SS2，A错误；B、dcfe平面是abcd平面在垂直磁场方向上的投影，所以磁通量大小为√22SS2，B正确；C、abfe平面与bcf平面和磁场平面平行，所以磁通量为零，CD 正确；故选：BCD．磁通量的公式为S=SS cos S，注意夹角是B与S的夹角．S=SS中的s表示和垂直磁场平面的投影面积11.如图，纸面内有两条互相垂直的长直绝缘导线S1、S2，S1中的电流方向向左，S2中的电流方向向上，1的正上方有a，b两点，它们相对于S2对称。
