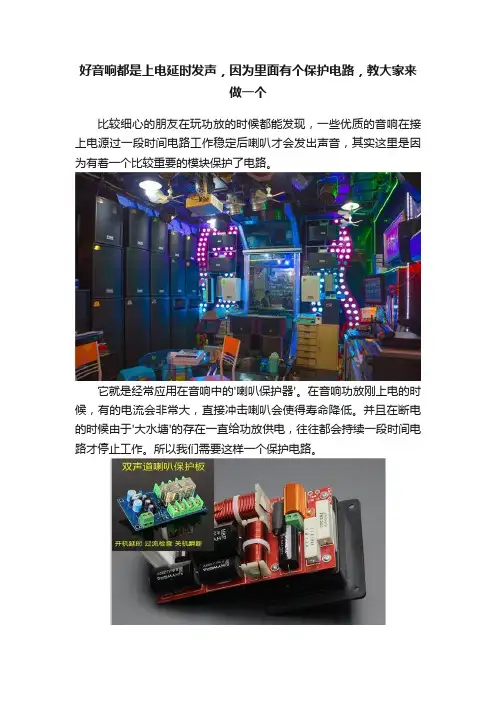

好音响都是上电延时发声,因为里面有个保护电路,教大家来做一个

好音响都是上电延时发声,因为里面有个保护电路,教大家来
做一个
比较细心的朋友在玩功放的时候都能发现,一些优质的音响在接上电源过一段时间电路工作稳定后喇叭才会发出声音,其实这里是因为有着一个比较重要的模块保护了电路。
它就是经常应用在音响中的'喇叭保护器'。
在音响功放刚上电的时候,有的电流会非常大,直接冲击喇叭会使得寿命降低。
并且在断电的时候由于'大水塘'的存在一直给功放供电,往往都会持续一段时间电路才停止工作。
所以我们需要这样一个保护电路。
接下来我们一步步制作保护模块,首先上一个电路图!
简单说下,模块电路的功能:开机延时启动关机瞬断中点直流保护!
开机瞬间经过R5给C5充电电容充电过程视为短路所以此时Q5的B极为底电平 Q5、Q6不工作
当C5电压升高到R5 R6分得的电压值后停止充电此时C5视为断路 Q5 Q6导通继电器工作喇叭接通起到延时启动的作用因此调整C5的大小可以调整开机延时时间
断电时,因为电容的容值比较小,电容很快就把电放光使得电路瞬间切断喇叭的电路。
这是手工印刷在覆铜板上的电路,值得注意的就是电路中不能有断路和短路
给印刷板打孔、洗干净覆铜电路然后插上松香酒精——助焊剂!下面就可以准备元器件进行电路板的焊接了。
(小心高温)
焊接完成!进行上电调试!
空载下,用独立电源进行调试,可以看到LED闪烁之后变成了常亮,这时继电器闭合,达到保护效果。
这时候接上功放及喇叭,在接上电源后,延时了5S钟左右,然后喇叭进行工作。
当主电源断电后,继电器迅速切断喇叭的线路,完美地保护了喇叭!。
分享一个自制扬声器保护电路

分享一个自制扬声器保护电路扬声器保护电路设计一个带有数控的2.1声道音响,下面分享下扬声器保护电路。
扬声器(音响喇叭)保护电路的作用是对功率放大电路和扬声器进行有效的保护。
当OCL功率放大电路发生故障时,输出端常会有较高的直流,如果没有适当的保护措施,将有直流流过音箱中的扬声器,轻则使音圈移位,重则烧毁扬声器,若用户操作不当,如音量开得过大、音箱连线碰头等,很容易造成功率管损坏,并烧毁扬声器。
为此多数功放机设计有扬声器保护电路。
本系统分别对左右声道和低音声道都设计了扬声器保护电路。
图1 低音、左、右声道喇叭保护电路如图1低音、左、右声道喇叭保护电路,系统扬声器保护模块有三路一样的电路。
电路具有开机延时启动、关机瞬断、中点直流保护等主要功能。
图2低音、左、右声道喇叭保护电路电源是给扬声器保护模块电路供电的电源。
图2低音、左、右声道喇叭保护电路电源如图1当扬声器保护电路开机瞬间R7给C4充电,电容充电过程视为短路,所以Q7B极为低电平,Q7、Q8不工作,Q7C极A点和继电器K2的5脚连接,所以继电器K2没有闭合。
当C4电压升高到R7、R11分得的电压值后停止充电,此时C4视为断路Q5、Q6导通,继电器K2工作喇叭接通,起到延时启动的作用。
因此,调整C5的大小可以调整开机延时时间。
图1中Q4、Q3用于中点直流检测保护,功放输出信号经过R2和R5电阻分压给C3和C5对接组成的无极性110uF电容充电,当输出为直流正电压约大于0.9V时,Q4导通,Q4的C极此点电压相当接地,Q7断开,继电器断开;当输出直流负电压时,Q3导通,Q3的C 极此点电压相当接地,Q7断开,继电器断开。
图1的最右边是喇叭保护状态指示灯电路,Q9导通C10放电C11充电,放到一定程度后Q10导通C11放电C10充电,然后C11放电到一定程度,使Q9导通这样循环保护状态时LED灯D6闪烁,继电器吸合时LED灯D6常亮,C10、C11两个电容的大小决定闪烁的情况C10与LED灯D6亮的时间成正比C11与LED灯D6熄灭的时间成正比,反复调整两个电容的大小可以调整闪烁的频率,以及闪烁的时间。
晶体管功放末级常用的保护电路(图)

晶体管功放末级常用的保护电路(图)对于大功率、大动态的音响功放,完善的末级保护电路是必不可少的。
一、过流保护晶体管功放为了保护大功率输出管及扬声器,防止其过载,一般装有过流保护电路。
1.RXE系列聚合开关扬声器过载保护电路RXE系列聚合开关(PLOYSWITCH)在功放中一般用于喇叭限流(过载)保护。
其外形如图1所示。
聚合开关制造材料为高分子PTC。
其中专用于扬声器保护的聚合开关,在常温下,其电阻(最小值)只有30mΩ,插入损耗只有0.1dB。
开关本身无任何容抗或感抗分量,在听觉频率范围内不会引起任何失真。
使用时,根据电路及扬声器参数的要求,选择合适的型号(RXE系列不同的型号对应不同的参数)接入电路。
其工作原理十分简单,即当扬声器过载时,聚合开关内部动作,动作后的阻抗比未动作之前增加几个数量级,只要有足够的驱动电压,聚合开关将保持在动作状态以保护扬声器。
喇叭保护TXE系列聚合开关,其最大耐压60V,最大中断电流40A,外形尺寸随型号有所变化,保持电流由0.1A~3.75A不等,触发电流一般为保护电流的两倍。
型号中的数字即为其保持电流,如RXE010保持电流为0—10A,RXE375保持电流为3.75A等等。
常用的有RXE050、RXE075、RXE090、RXE110等。
2.扬声器过载电子线路保护典型应用电路如图2所示。
为简单起见,只画出大功率管过流检拾电路,动作电路因可借用普通中点偏移喇叭保护电路起控,即通过驱动电路控制继电器断开喇叭负载。
关于中点偏移喇叭保护电路的工作原理,将在后面介绍,故此处省略了该起控原理图。
本电路的工作原理:BG5、BG6基极分别接入两只大功率管的发射极。
在输出信号的正、负半周分别监测其中一只输出管的发射极电流。
当发射极电流超过规定的电流(本电路中为15A)时,BG7、BG8的集电极电位下降到一定程度,并通过D1、D2检测,使中点偏移喇叭保护电路中的继电器工作,切断喇叭负载。

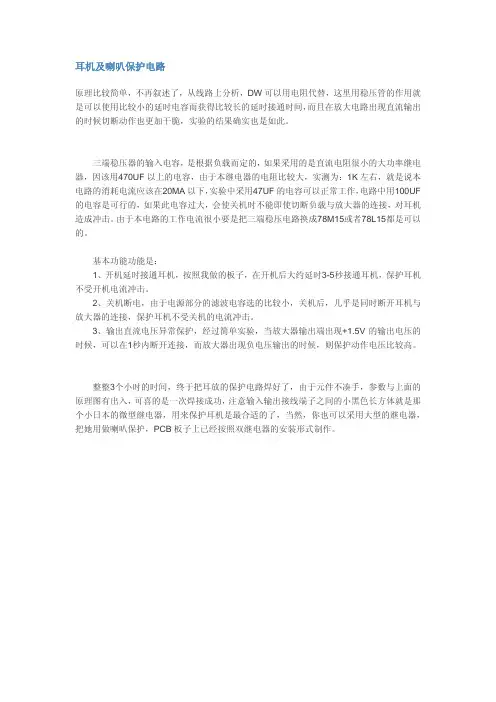

耳机及喇叭保护电路

耳机及喇叭保护电路
原理比较简单,不再叙述了,从线路上分析,DW可以用电阻代替,这里用稳压管的作用就是可以使用比较小的延时电容而获得比较长的延时接通时间,而且在放大电路出现直流输出的时候切断动作也更加干脆,实验的结果确实也是如此。
三端稳压器的输入电容,是根据负载而定的,如果采用的是直流电阻很小的大功率继电器,因该用470UF以上的电容,由于本继电器的电阻比较大,实测为:1K左右,就是说本电路的消耗电流应该在20MA以下,实验中采用47UF的电容可以正常工作,电路中用100UF 的电容是可行的,如果此电容过大,会使关机时不能即使切断负载与放大器的连接,对耳机造成冲击。
由于本电路的工作电流很小要是把三端稳压电路换成78M15或者78L15都是可以的。
基本功能功能是:
1、开机延时接通耳机,按照我做的板子,在开机后大约延时3-5秒接通耳机,保护耳机不受开机电流冲击。
2、关机断电,由于电源部分的滤波电容选的比较小,关机后,几乎是同时断开耳机与放大器的连接,保护耳机不受关机的电流冲击。
3、输出直流电压异常保护,经过简单实验,当放大器输出端出现+1.5V的输出电压的时候,可以在1秒内断开连接,而放大器出现负电压输出的时候,则保护动作电压比较高。
整整3个小时的时间,终于把耳放的保护电路焊好了,由于元件不凑手,参数与上面的原理图有出入,可喜的是一次焊接成功,注意输入输出接线端子之间的小黑色长方体就是那个小日本的微型继电器,用来保护耳机是最合适的了,当然,你也可以采用大型的继电器,把她用做喇叭保护,PCB板子上已经按照双继电器的安装形式制作。
简单的喇叭延时保护电路

简单的喇叭延时保护电路
喇叭延时保护电路主要是为了在音频信号出现短时间冲击时,能够自动延迟一段时间后再将放大电路电源的电压输出,以防止喇叭被高音量的音频冲击而损坏。
以下是一种简单的喇叭延时保护电路的设计:
1. 电源输入端
设计电源输入端,直接接入VCC和GND引脚。
2. 信号输入端
将输入信号接到音频放大电路的输入引脚,注意接法。
3. 延时电路
设计一个基于电容和电阻的延时电路。
具体设计方法是:将两个100KΩ的电阻和一个0.47μF的电容串联,这样所得的时间常数为47ms,即从电源开启到电路调整完毕需要47毫秒左右。
4. 输出端
接入音频放大电路的输出引脚。
5. 延时开关
为了方便实现延时保护效果,可以设计一个可调电位器开关,通过调节电位器来达到调节延时时间的目的。
6. 功能开关
设计一个功能开关,可以实现开关电路,来控制电路的开启和关闭。
总之,喇叭延时保护电路的设计应该综合考虑信号输入、延时保护、延时开关、功能开关等多个因素,以达到预期的喇叭保护效果。
功放喇叭保护电路

功放喇叭保护电路This model paper was revised by the Standardization Office on December 10, 2020功放喇叭保护电路大功率的家用功放的主声道均采用了OCL电路作功率放大。
这种电路出现故障时,其输出端的直流电位常常会偏离零电平,出现较高的正或负的直流电压。
输出的直流电流流过扬声器的音圈时,轻者会产生固定磁场,使音圈移位,难以恢复,重者会将其烧毁。
另外。
在部分特大功率功放中,由于输出功率非常大,在用户操作不当时,可能会持续输出数安培甚至十几安培的峰值电流,使该声道的最大输出功率远远超过功放的额定输出功率,致使扬声器烧毁。
本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。
功放扬声器保护电路原理框图如图1所示,图中含有了三种保护方式。
(1)直流保护:当功率放大电路发生故障,其输出端出现的直流电压的绝对值超过设计限度时,保护电路中的直流检测电路即把它检测出来,变成控制信号。
控制信号经放大后控制触发器翻转,驱动保护继电器动作,断开功率输出电路,使扬声器得到保护。
同时,控制信号还启动指示电路工作,使保护指示灯闪烁报警。
(2)过载保护:当输出电流超过额定输出电流的1倍左右时,过载检测电路输出保护控制信号,控制输出电路断开,保护扬声器及功放。
(3)开机延时接通保护:通过开机延时电路控制继电器驱动电路的工作状态,使继电器在开机时延时1—4秒钟接通扬声器,以避免开机过程中产生的浪涌电流冲击扬声器。
使其音圈移位。
具体电路如图2所示。
该电路以Q4、Q5为中心,组成了直流电压取样检测电路。
图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。
右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离,C2、C3滤波,送往Q4、Q5、R7组成的互补式直流检测电路进行监测。
当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时,电流经R6(或R21)、Q4的be结到地,Q4导通,其集电极输出控制电平,经R8、D2送Q7放大后,输往R-S触发器。
经典的扬声器保护电路原理

经典的扬声器保护电路原理扬声器保护电路是经典的电子电路之一,用于保护扬声器不受过载、短路、过热等情况影响。
它主要由功率放大电路、比较电路、触发电路和保护电路等部分组成。
下面将详细介绍扬声器保护电路的原理。
扬声器保护电路的基本原理是在输入与输出之间建立一个反馈回路,通过该回路对扬声器进行保护。
具体来说,当输入信号经过功率放大电路放大后,进入比较电路。
比较电路会将输入信号与参考电压进行比较,一旦输入信号过大或其它异常情况发生,比较电路会产生一个错误信号,将其送至触发电路。
触发电路接收到错误信号后,会根据错误信号的类型,产生相应的控制信号。
这些控制信号经过保护电路进行处理,最终通过功率放大电路回路控制输出信号,从而实现对扬声器的保护。
在具体的实现过程中,扬声器保护电路采用了多种技术手段,下面将介绍常用的几种。
第一种是过载保护,也称为功率限制保护。
当输入信号过大,超出扬声器的额定功率范围时,保护电路会自动将电流限制在一个安全范围内,避免扬声器因功率过大而受损。
第二种是短路保护。
当扬声器发生短路情况时,保护电路会自动切断电流,防止扬声器因过大的电流而受损。
第三种是过热保护。
当扬声器工作时间过长或环境温度过高时,保护电路会通过温度传感器检测到扬声器温度的变化,并产生相应的控制信号,将扬声器的输出功率降低或关闭扬声器,以防止扬声器因过热而受损。
此外,扬声器保护电路还可以增加直流偏置保护和电源过压保护等功能。
直流偏置保护主要是避免由于电流直流偏置过大而导致扬声器变形,同时也有助于减少功耗。
电源过压保护则是在电源电压异常高的情况下,切断电源以保护扬声器。
总的来说,扬声器保护电路通过建立反馈回路,对扬声器的输入信号进行检测和比较,并根据检测结果产生相应的控制信号,从而实现对扬声器的保护。
它能有效避免扬声器因过载、短路、过热等异常情况而损坏,提升了扬声器的可靠性和使用寿命。
功放扬声器保护电路原理

功放扬声器保护电路原理1.过载保护:过载保护是指当输入信号过大时,功放电路将自动降低放大倍数或者关闭输出,以防止过大的电信号通过扬声器,从而保护扬声器免受损坏。
过载保护的实现通常使用一个比较器,该比较器检测输出信号是否超过了设定的幅值限制。
当输出信号超过限制时,比较器将触发保护电路,使功放电路停止工作,直到输入信号归于安全范围。
这种方式保证了功放和扬声器在超载情况下的安全工作。
2.短路保护:短路保护是指当扬声器线路发生短路时,功放电路能够迅速切断输出,从而避免大电流通过短路回路,造成功放和扬声器的严重损坏。
短路保护的原理通常是通过检测输出电流是否超过了设定的阈值来实现的。
当输出电流超过设定阈值时,保护电路会立即断开功放电路的输出,以保护功放和扬声器。
3.过热保护:过热保护是指在功放电路工作过程中,由于过大的功率消耗引起的电路温度过高时,保护电路将自动降低功放电路的输出功率或者停止工作,以防止功放电路和扬声器因过热损坏。
过热保护通常使用温度传感器来检测电路温度,并通过比较器来触发保护电路。
当温度超过设定的阈值时,比较器将触发保护电路,使功放电路停止工作直到温度降低。
这种方式保证了功放和扬声器在过热状态下的安全工作。
综上所述,功放扬声器保护电路通过过载保护、短路保护和过热保护等手段,有效地保护功放和扬声器免受损坏。
这种保护电路可以在功放工作时自动监测输出信号、输出电流和电路温度,并在超过设定的阈值时触发保护动作。
通过这些保护措施,功放扬声器的使用寿命得到延长,同时还能提高设备的可靠性和稳定性。
UPC1237扬声器保护电路3页word文档

UPC1237扬声器保护电路UPC1237扬声器保护电路,UPC1237 speaker protection circuit关键字:UPC1237,扬声器保护电路uPC1237由单电源供电,工作电压范围为25v~60v,通常直接利用功放的正电源+VCC作为电源。
继电器线圈电压为直流24v,因⑥脚继电器驱动端极限电流为80mA,在继电器得电吸合时,⑥脚电压约为0v,如果Vcc 平均电压>24v,必须串入降压限流电阻R12,使继电器和集成电路都不致过流发热损坏,R12的阻值、功耗与Vcc平均电压的对应关系见表1。
发烧友可根据自己功放的vcc平均电压值查表1确定R12。
uPC1237⑦脚是电源接通延时端,由R7、c3参数确定开机静音时间,即通电后,待功放电路达到平衡稳定时,延时电路再让继电器触点接通扬声器。
这样可以彻底消除开机通电冲击噪声,增大c3或R7可延长开机静音时间。
uPC1237⑧脚是电源端,最高极限值为8v。
当Vcc不同时,R8的阻值相应不同,可查表1确定。
uPC1237④脚是交流断电检测端,用于功放关机静音。
当功放电源开关关断时,变压器次级交流电压立即消失,c2小容量电容经④脚内阻快速放电,④脚电压迅速下降,内部电路控制继电器动作,将功放输出端与扬声器断开,防止断电后过渡过程中功放输出端零电平在失去平衡时对扬声器的电流冲击(即关机冲击噪声)。
④脚最高极限电压为10v,当被监测的功放电源变压器次级绕组AC电压值不同时,分压限流电阻R6的取值相应不同,过大过小均会使扬声器保护电路不能正常工作,Ac交流电压与R6阻值对应关系见表2。
uPC1237②脚是功放输出端直流偏移检测端,功放输出端直流偏移电压过大,会使扬声器音圈中流过的直流电流过大,音圈动态范围变小,声音失真,同时音圈因过热很易损坏。
为保护扬声器,由②脚监测功放输出端直流电平,一旦功放输出端正或负偏移电压超过设定的阈值时,uPC1237内部电路使继电器释放,将扬声器从功放输出端断开,达到保护扬声器的目的。
功放扬声器保护电路原理

功放扬声器保护电路原理作者:佚名来源:不详录入:Admin更新时间:2008-7-27 17:32:19点击数:2【字体:】目前,大功率的家用功放的主声道均采用了OCL电路作功率放大。
这种电路出现故障时,其输出端的直流电位常常会偏离零电平,出现较高的正或负的直流电压。
输出的直流电流流过扬声器的音圈时,轻者会产生固定磁场,使音圈移位,难以恢复,重者会将其烧毁。
另外。
在部分特大功率功放中,由于输出功率非常大,在用户操作不当时,可能会持续输出数安培甚至十几安培的峰值电流,使该声道的最大输出功率远远超过功放的额定输出功率,致使扬声器烧毁。
本文以奇声AV-713功放的扬声器保护电路为例介绍其工作原理。
功放扬声器保护电路原理框图如图1所示,图中含有了三种保护方式。
(1)直流保护:当功率放大电路发生故障,其输出端出现的直流电压的绝对值超过设计限度时,保护电路中的直流检测电路即把它检测出来,变成控制信号。
控制信号经放大后控制触发器翻转,驱动保护继电器动作,断开功率输出电路,使扬声器得到保护。
同时,控制信号还启动指示电路工作,使保护指示灯闪烁报警。
(2)过载保护:当输出电流超过额定输出电流的1倍左右时,过载检测电路输出保护控制信号,控制输出电路断开,保护扬声器及功放。
(3)开机延时接通保护:通过开机延时电路控制继电器驱动电路的工作状态,使继电器在开机时延时1—4秒钟接通扬声器,以避免开机过程中产生的浪涌电流冲击扬声器。
使其音圈移位。
具体电路如图2所示。
该电路以Q4、Q5为中心,组成了直流电压取样检测电路。
图中的Q1、Q2等系右声道功率输出电路(左声道功率输出电路图中未画出)。
右声道的直流电压取样信号经由R6(左声道取样信号经由R21)衰减、隔离,C2、C3滤波,送往Q4、Q5、R7组成的互补式直流检测电路进行监测。
当右(或左)声道的功率输出电路出现正极性的较大的直流失调电压时,电流经R6(或R21)、Q4的be结到地,Q4导通,其集电极输出控制电平,经R8、D2送Q7放大后,输往R-S触发器。
音箱保护电路

奇声AV-388D后级功放音箱喇叭保护电路图及原理详解奇声AV-388D后级功放电路及原理详解图3是奇声AV-388D后级功放的保护触发、驱动电路。
直流检出电路由D4~D7组成的桥式整流电路,再由Q15、Q14加以放大,推动施密特触发器工作。
无论左右声道出现正的或负的电压都可能使Qi5、Q14导通驱动后级释放继电器,使功放和音箱得到保护。
图奇声AV-388D后级功放电路(可另存至本地电脑放大观看)图中。
保护驱动电路是一个以Q13、Q12为核心的施密特触发器。
选择合适的R28、R27、R26的电阻值,保证Qi2基极起始状态为高电平,Q12饱和导通。
此时,Q12的射极电流流过R26时,在R26两端形成电压,使Q13发射极(即触发器的入端)无高控制电压时.Qi3处于截止状态,实现第一稳态.继电器处于吸合状态,功放进行正常的输出。
当检测电路或开机延时电路输出的高电平(此电平必须高于触发器的触发门电平)加到Ot3的基极时,Q13由截止翻转到导通状态,同时出现正反馈过程:UQl3b↑→IQl3b↑→IQl3c↑→UQl3c↓→LIQl2b↓→IQl2e↓→IR26↓→UR26↓→IQl3b↑。
Q13迅速地饱和导通,其集电极电压几乎O,使Q12由饱和导通变为截止,触发器的输出翻转为第三稳态,继电器释放,进入保护状态。
当触发器输入端的保护电压下降(如:开机延时保护结束或过载状态解除),达到关门电平时,Q13退出饱和,并引发另一次与第一稳态过程相反的正反馈。
Q12由截止再次变为饱和导通,电路又返回到第一稳态,继电器吸合,保护取消。
电路中R43为限流电阻,D3为继电器反电动势释放二极管,以防反电动势损坏Q12。
另外.由于继电器需要的吸合启动电流较大,该电路在电阻R43两端电路并联了电容C22。
继电器吸合启动前,电容被R43放电;Q12饱和导通瞬间,由于C22两端电压不能突变,启动电流绕过R43的阻碍,经C22直通,使继电器迅速吸合。
扬声器保护电路的作用、结构及电路分析

扬声器保护电路的作用、结构及电路分析1、扬声器保护电路的作用、结构扬声器保护电路的作用是对功率放大电路和扬声器进行有效的保护。
当OCL功率放大电路发生故障时,输出端常会有较高的直流电压,如果没有适当的保护措施,将有直流电流流过音箱中的分频器和扬声器,轻则使音圈移位,重则烧毁扬声器,,若用户操作不当,如音量开得过大、音箱连线碰头等,很容易造成功率管损坏,并烧毁分频器、扬声器。
为此多数功放机设计有扬声器保护电路(也有一些低档功放不设)。
一般,左、右声道共用一个扬声器保护电路。
,扬声器保护电路有分立元件式和集成电路式两种,其方框图如下图所示。
它由直流检测电路、过流检测电路、开机延时控制电路、继电器及其驱动电路等组成。
扬声器保护电路通常具有放大器输出端电位偏移保护、输出过载保护、开机延时接通扬声器和关机瞬时断开扬声器兰种保护方式。
(1)放大器输出端电位偏移保护输入监测点是OCL电路的输出中点。
由该点得到的取样电压先经过低通滤波器,把功放输出的交流信号滤掉,留下直流成分。
在功放正常工作时,其输出电压只有交流成分,没有明显的直流成分,保护电路的低通滤波器无输出如果OCL功率放大电路发生故障,其输出端出现正或负的直流电压,只要这个直流电压的绝对值超过设计限度,保护电路的直流检测器就能把它检测出来,变成保护控制信号,经驱动电路驱动保护继电器动作,将继电器触点断开,使扬声器脱离电路,从而使扬声器得到保护。
在扬声器保护电路中,直流电压检测方式有桥式、互补式、差分式等多种。
(2)过载保护过载保护也叫过流保护。
过载保护电路由过载取样电路和过流检测器组成。
常用的过载保护检测办法有两个:一是将串联在功率管发射极的均衡电阻作为过载取样电阻,从其两端取出反映电流大小的电压,提供给过流检测器进行监测;二是对输出的功率信号的幅度进行取样,通过整流、滤波后取出过载电压,送给过流检测器判别、一般的功放机采用前一种检测办法。
(3)开机延时接通扬声器和关机瞬时断开扬声器通过开机延时电路,控制继电器驱动电路的1:作状态,使继电器在开机时,延时1~4秒钟才接通扬声器,从而避免开机过程产牛的浪涌电流冲击扬声器,使其音圈移位。
扬声器保护电路

扬声器保护电路一、工作原理扬声器保护电路如图1所示。
主要由中点电位检测电路、延时电路及继电器等组成。
电路工作过程是:在接通音响电源的瞬间,因电容C3两端电压不能突变,可视为短路,则时基电路555的②、⑥脚电位高于2/3 Vcc,故555处于复位状态,③脚输出低电平,晶体管VT2截止,继电器JK常开触点不动作。
同时+12 V电压通过电阻R4向电容C3充电,延时约5s(秒钟)后555的②、⑥脚电位降低至1/3Vcc,555被触发置位,③脚由低电平变为高电平,晶体管VT2导通,继电器JK得电,常闭触点闭合,从而实现了延迟一段时间将扬声器接入功放,彻底消除了开机时大电流对扬声器的冲击;关闭音响电源时,+12电压很快消失,但功放输出信号并没有立即消失,同样避免了关机过程产生的冲击噪声;当功放工作异常或者意外损坏而导致中点电位过高(高于1.8 V)时,直流电压经R1、R2限流,送至C1、C2滤波及D1~D4整流,约1~2s(秒),晶体管VT1导通,555的④脚由高电平变低电平,555被直接复位,③脚输出低电平,晶体管VT2截止,继电器JK失电,常开触点跳开,将扬声器与功放电路断开,有效地保护了扬声器不受损坏。
改变R4、C3的参数,可调整扬声器保护电路开机延迟时间的长短,一般设为5 s(秒)即可。
二、元件选择555一定要选用功耗很低的CMOS时基电路。
VT1、VT2用9014、C1815型小功率塑封晶体管,要求电流放大倍数β>100。
D1~D5均用1N4148型硅开关二极管,D6用于电源接反保护,可选用1N4001~1N4007型硅整流二极管。
R1~R5均用0.5 W五色环金属膜电阻。
C1、C2用优质铝电解电容,C3要选用漏电小、精度高的钽电解电容,否则将影响延时精度。
JK选用12 V/7 A双联型继电器(左、右声道各用一组),如JZC-22F。
三、制作与调试图2为扬声器保护电路的PCB板图。
其实际尺寸约5O×43 mm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三、扬声器保护电路
目前几乎所有的功放电路(特别是大功率的功放电路)都采用 OCL(或BTL)电路,即采用直接耦合输出级(其输出端无耦合电容)。
由于 OCL功放电路的输出端与功放电路直接相连,一旦功放电路出现中点直流偏位,直流电压直接加至音箱,低音扬声器则可能被烧毁。
扬声器保护电路在功放出现直流偏位时立即断开音箱,达到保护的目的。
AV放大器的扬声器保护电路一般还具有开机静噪和输出级过流保护功能,如图3所示:
图3 (1)中点保护功能
当放大器正常工作时,其输出只有交流信号而无明显的直流分量,桥式检测器不工作,保护电路不启动,继电器吸合。
当某声道出现正、负直流电压时,被R4(R5)及C1、C2低通滤波后加至桥式检测器的A点与地端,若直流偏位绝对值大于2V,T3获得正偏而导通,T4、T5导通,T6截止,继电器释放,D2截止,T7、T8组成的单稳态电路工作,LED1闪烁,电路处于保护状态。
(2)开机静噪功能
接通电源瞬间,C3近似于短路,+15V经 R7、 R9、T5的b-e、R13为 T5提供正向基极偏流,T5迅速导通,T6截止,继电器不吸合,扬声器未接入放大器,避免了开机时浪涌电流对扬声器的冲击。
延时数秒后, C3两端已建立了较高的上正下负直流电压,此时 C3等效于开路,T5失去偏流转为截止。
+15电源经 R10、Rll和 R12分压为T6提供偏流,T6转为导通,继电器吸合,扬声器与放大器连通进入正常工作。
与此同时,因 T6导通,其集电极电位降低,+15V经LEDl、 R17、 D2、 T6的c-e、 R13构成回路,LED1点亮,由 T7、T8及其外围元件构成的多谐振荡器停振。
(3)功放输出过流保护功能
当功放输出电流超过一定限度(由输出管发射极电阻及T1基极回路电阻参数决定)时,T1导通,引起T4、T5导通,T6截止,继电器释放,负载(音箱)被断开,使过流不至持续持续下去。
四、输出级的偏置电路
为了减小交越失真,功放输出必须设置偏置电路。
常用的偏置电路如图4所示:
图4
T1是偏置管,根据VBC=Vbe≈0.6V,T1的基极电流约为0,可得下式
显然,VAC可以通过RW调节,若RW使用多圈电位器,则可使VAC随RW缓慢变化,实现高精度调节。
由于输出管在开始导通时集电极电流随Vbe急剧变化,VAC以较高精度缓变,可以很方便地控制偏置电流的大小,给偏置调节带来方便。
功放的偏置三极管一般粘贴在散热板上,当功放管偏置过高时,散热板温度升高,偏置三极管的Vbe 下降,引起偏置下降,起到稳定偏置的作用。
