某城市政府机关办公大楼工程结构设计
政府行政办公楼毕业设计
1工程设计概况1.1工程介绍本办公楼是XX政府行政办公楼，市XX路与XX路交叉口，设计为六层室六层框架填充墙结构内设计标高±0.000，室外高差0.600m, 建筑面积约6300 m2，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块。
门窗材料及洞口大小详见建筑图中的门窗表。
1.2工程地质气候资料1.2.1 地质条件经地质勘察部门确定，此建筑场地为二类土，表层为耕植土，厚度0.5—0.7m，其下为粉质粘土，塑性指数为10.5，液性指数为0.25。
地形平坦，地貌单一，地层结构稳定，主要是第四季冲积原因形成的沉积物。
上部为新近堆积物，本地区适合建造各种类型及规模的建（构）筑物。
地基承载力特征值为80Kpa，自然容量为2.7克/cm3 。
设防烈度为7度。
1.2.2 气候条件属北温带大陆性季风气候，冬季严寒，夏季炎热，温度升降迅速。
历年最大冻结深度为35cm，基本雪压为0.4KN/ m2，历年平均湿度为66%，历年最大绝对湿度为41毫巴。
历年平均风速为2.49m/sec，历年最大风速为36.9m/sec，历年盛行风向为：冬季多北风，西北风；夏季多南风，东南风。
基本风压为0.45KN/ m2。
历年平均降雨量为606.1mm，历年最大降雨量为1182.2mm。
1.3建筑荷载:上人屋面 2.0 KN/ m2不上人屋面0.5 KN/ m2厕所2.0 KN/ m2办公室 2.0 KN/ m2楼梯间3.5 KN/ m2填充墙19KN/m3钢筋混凝土25KN/m3水刷石墙面0.5KN/㎡贴瓷砖墙面0.5KN/㎡水泥砂浆20KN/m3铝合金门0.4KN/㎡水磨石地面0.65KN/㎡. 水磨石地面，10mm面层，20mm水泥砂浆打底。
120mm钢筋混凝土板，15厚天棚水泥砂浆抹灰，吊顶棚。
2 初步设计及侧移刚度计算2.1梁柱截面、梁跨度及柱高度的确定本办公楼采用柱距为5800×6000的柱网，层高取4.2m，本办公楼的柱网布置图如下图所示：图2.1柱网布置图2.1.1 初估截面尺寸1、取柱：b×h=600mm×600mm2、梁，梁编号如下图：L1: h=(1/12～1/8)×3000=250～375 取h=400mmb=(1/3～1/2)H=(1/3～1/2)×400=133～200 取b=250mmL2: h=(1/12～1/8)×6000=500～750 取h=700mmb=(1/3～1/2)H=(1/3～1/2)×700=233～350 取b=300mmL3: h=(1/12～1/8)×2800=230～350 取h=350mmb=(1/3～1/2)H=(1/3～1/2)×450=130～225 取b=250mmL4: h=(1/12～1/8)×5800=480～725 取h=700mmb=(1/3～1/2)H=(1/3～1/2)×700=233～35 0 取b=300mmL5: h=(1/12～1/8)×8600=716～1075 取h=750mmb=(1/3～1/2)H=(1/3～1/2)×750=250～375 取b=400mm图2.2梁布置示意图2.1.2 梁的计算跨度框架梁的计算跨度以上柱形心为准，由于建筑轴线与柱轴线重合，故计算跨度如下：图2.3梁的计算跨度2.1.3 柱高度底层柱h=4.2m（不考虑基础）其他层h=3.6m图2.4横向框架计算简图及柱编号2.2荷载计算2.2.1 屋面均布恒载二毡三油防水层0.35 kN/ m2冷底子有热玛蹄脂0.05 kN/ m2 20mm厚1：2水泥砂浆找平0.02 ×20=0.4 kN/ m2 100～140厚(2%坡度)膨胀珍珠岩(0.1+0.14)×7/2=0.84 kN/ m2 120mm厚现浇钢筋混凝土楼板0.1×25=2.5 kN/ m2 15mm厚纸筋石灰抹底0.015×16=0.24 kN/ m2共计 4.88 kN/ m2屋面恒载标准值为：（52+0.24）×（6×2+2.4+0.24）×4.88=3732.20 kN2.2.2 楼面均布恒载按楼面做法逐项计算25厚水泥砂浆找平0.025×20=0.05 kN/ m2 120厚现浇钢筋混凝土楼板0.12×25=2 kN/ m2 15厚纸筋石灰抹灰0.015×16=0.24 kN/ m2共计 3.29kN/ m22.2.3 楼面恒载标准值为：（52+0.24）×（6×2+2.4+0.24）×3.29=2477.93kN2.2.3 屋面均布活载计算重力荷载代表值时，仅考虑屋面雪荷载：0.2×（52+0.24）×（6×2+2.4+0.24）=152.95 kN2.2.4 楼面均布活荷载楼面均布活荷载对于办公楼一般房间为22.0KN/ m2，走道、消防楼梯为2.5 kN/ m2，为计算方便，偏安全的统一取均布活荷为2.5 kN/ m2。

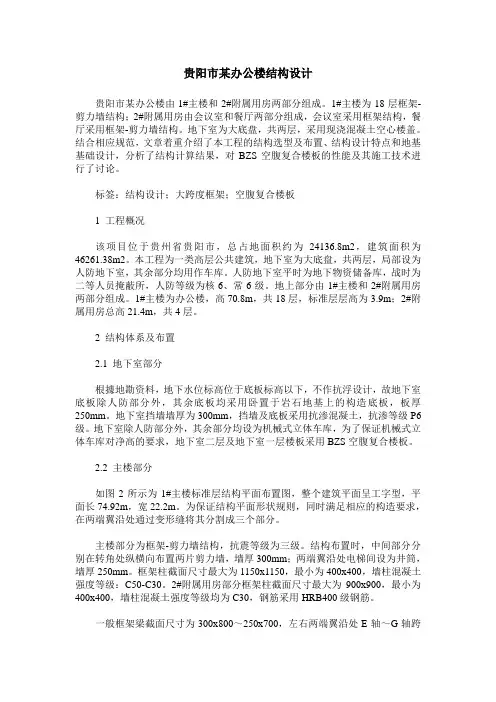

贵阳市某办公楼结构设计
贵阳市某办公楼结构设计贵阳市某办公楼由1#主楼和2#附属用房两部分组成。
1#主楼为18层框架-剪力墙结构；2#附属用房由会议室和餐厅两部分组成，会议室采用框架结构，餐厅采用框架-剪力墙结构。
地下室为大底盘，共两层，采用现浇混凝土空心楼盖。
结合相应规范，文章着重介绍了本工程的结构选型及布置、结构设计特点和地基基础设计，分析了结构计算结果，对BZS空腹复合楼板的性能及其施工技术进行了讨论。
标签：结构设计；大跨度框架；空腹复合楼板1 工程概况该项目位于贵州省贵阳市，总占地面积约为24136.8m2，建筑面积为46261.38m2。
本工程为一类高层公共建筑，地下室为大底盘，共两层，局部设为人防地下室，其余部分均用作车库。
人防地下室平时为地下物资储备库，战时为二等人员掩蔽所，人防等级为核6、常6级。
地上部分由1#主楼和2#附属用房两部分组成。
1#主楼为办公楼，高70.8m，共18层，标准层层高为3.9m；2#附属用房总高21.4m，共4层。
2 结构体系及布置2.1 地下室部分根據地勘资料，地下水位标高位于底板标高以下，不作抗浮设计，故地下室底板除人防部分外，其余底板均采用卧置于岩石地基上的构造底板，板厚250mm。
地下室挡墙墙厚为300mm，挡墙及底板采用抗渗混凝土，抗渗等级P6级。
地下室除人防部分外，其余部分均设为机械式立体车库，为了保证机械式立体车库对净高的要求，地下室二层及地下室一层楼板采用BZS空腹复合楼板。
2.2 主楼部分如图2所示为1#主楼标准层结构平面布置图，整个建筑平面呈工字型，平面长74.92m，宽22.2m。
为保证结构平面形状规则，同时满足相应的构造要求，在两端翼沿处通过变形缝将其分割成三个部分。
主楼部分为框架-剪力墙结构，抗震等级为三级。
结构布置时，中间部分分别在转角处纵横向布置两片剪力墙，墙厚300mm；两端翼沿处电梯间设为井筒，墙厚250mm。
框架柱截面尺寸最大为1150x1150，最小为400x400，墙柱混凝土强度等级：C50-C30。
某城市政府机关办公大楼工程结构设计
某城市政府机关办公大楼工程结构设计通过洛阳市某政府机关办公共大楼的结构设计，对高层框架——剪力墙结构的基础方案选取、结构计算、设计构造等方面进行了讨论，并提出了设计中的一些体会和建议。
