阿尔卡特OXE-PBX操作

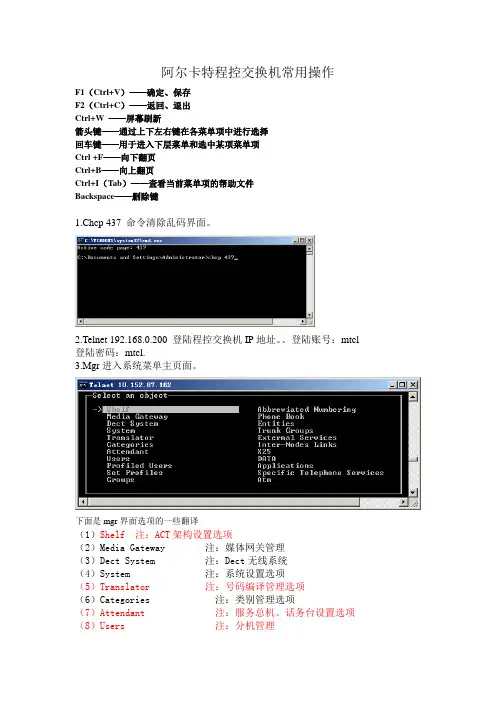

阿尔卡特程控交换机常用操作F1（Ctrl+V）——确定、保存F2（Ctrl+C）——返回、退出Ctrl+W ——屏幕刷新箭头键——通过上下左右键在各菜单项中进行选择回车键——用于进入下层菜单和选中某项菜单项Ctrl +F——向下翻页Ctrl+B——向上翻页Ctrl+I（Tab）——查看当前菜单项的帮助文件Backspace——删除键1.Chcp 437 命令清除乱码界面。

2.Telnet 192.168.0.200 登陆程控交换机IP地址。

登陆账号：mtcl 登陆密码：mtcl.3.Mgr进入系统菜单主页面。

下面是mgr界面选项的一些翻译（1）Shelf 注：ACT架构设置选项（2）Media Gateway 注：媒体网关管理（3）Dect System 注：Dect无线系统（4）System 注：系统设置选项（5）Translator 注：号码编译管理选项（6）Categories 注：类别管理选项（7）Attendant 注：服务总机、话务台设置选项（8）Users 注：分机管理（9）Profiled Users 注：使用模板创建用户（10）Set Profiles 注：模板功能管理（11）Groups 注：组设置选项（12）Abbreviated Numbering 注：缩位拨号设置（13）Phone Book 注：电话本设置（14）Entities 注：实体管理（15）Trunk Groups 注：中继组管理（16）External Services 注：外界服务（17）Inter-Node Links 注：节点互连（18）X25 注：X25管理（19）DATA 注：数据（20）Applications 注：应用4.创建分机号码：在Mgr主菜单下选择Users按下回车，然后选择Creat进入创建用户分机号码界面。

Directory Name:________(设置名称，只支持英文)Directory First Name:______(设置姓，只支持英文)Directory Number:___________(此项为分机号码设置选项)Shelf Address:______(此项默认值为255，由于根据现实情况程控交换机只有两个ACT-28框架，因此我们只能在这选项中设置0或者1，要么ACT0、要么ACT1) Board Address:________(此项默认值为255，选择板位号。

0~27选择，但需注意有些板位是用作CPU、中继、INTOF板等或者是空载没接板。

）Equipment Address:_____(此项默认值为255，选择端口号。

根据现实情况每块板都是32个端口，因此端口号的范围0~31)Set type:ANALOG(注意：默认的情况下是ANALOG模似机电话，如果建立的分机是数字机电话则需要选择数字机的型号类型，目前只使用4029的数字机，因些得选择4029选项)Language id:______(1：代表中文2：代表英文3：代表日文)Associated Set NO:_________(此处设置没有人接听时的关联号码，房间分机通常要设为留言信箱地址*#77。

而不需要的留言信箱的分机可以不用设置此项。

或都当这台分机无人接听时可以转移到另一个分机上。

)Public Network Category:(选择0~3等级，设置电话权限。

0：代表相同组号分机互打。

1：代表可以拨打市话。

2：代表可以拨打国内长途。

3：代表可以拨打国际长途。

)Tel.Facility Category ID:____(设置热线组号与路由号所对应的热键号码) Connection category ID:____(设置分机号到隶属那一个分组，0~31共32个组号选择，此处需留意组与组之间的互打权限问题)Hunting group DIR NO:______(设置连选组，群号)Pick up group name:_________(设置抢接组名，在各分机号上设置相同的组名则可抢接)V oice Mail dir NO:____(4000)Hotel-set Function +Administrative(默认情况下选择Administrative，行政分机。

注意：当创建的分机号码是客房号码时则需要选择ROOM选项，此选项需要跟中软的CHECK IN 、CHECKOUT对口连接后才能做计费系统。

)PIN NO._______(此选项为分机密码设置)Message Led:_______(True/False此处选择是否开留言灯，客房分机需要打开) Clip:_______(True/False此处选择是否开启来电显示）4.1需要特别注意的是，有些酒店客房电话全部为套房模式，含有一部模拟话机以73开头、一部SIP话机以72开头，但是我们在创建的时候还需要创建第3个号码，以8开头的虚拟号码，这个虚拟号码用作主号码，房间check in后我们只要拨打虚拟号码，房间内的两部话机就能同时振铃。

（我们酒店非套房模式，所以不用，仅供参考）我们以701房间为例创建号码：○1创建SIP话机720701，Directory Number : 720701Shelf Address : 255Board Address : 255Equipment Address : 255Set Type + SIP extensionHotel-Set Function + RoomUse Type Of Dir. No. + Multi Occupation○2创建模拟话机730701Directory Number : 730701Shelf Address : 0Board Address : 2 端口地址Equipment Address : 0Set Type + ANALOGHotel-Set Function + RoomUse Type Of Dir. No. + Multi Occupation○3虚拟号码80701Directory Number : 80701Shelf Address : 255Board Address : 255Equipment Address : 255Set Type + ANALOGAssociated Set No. : 4000V oice Mail Dir.No. : 4000 加入语音信箱V oice Mail Type + 4610 (VPS)Hotel-Set Function + RoomUse Type Of Dir. No. + GuestMessage Led + True 开留言灯○4mgr/Applications/hotel/go down/hotel suite/createNode Number (reserved) : 1Instance (reserved) : 1Instance (reserved) : 1Main Directory Nbr : 720701Affected room Directory Nbr[ Add ] [ Remove ] [ Next ] [Previous]Affected room Directory Nbr : 730701○5mgr/Applications/hotel/go down/Static LinksCreate: Static LinksNode Number (reserved) : 1Instance (reserved) : 1Instance (reserved) : 1Room Directory name : 720701Guest Directory name : 807014.2Users/consult/modify下的Directory Number:_________(在此处输入分机号码查看具体分机号码情况)4.3Users/consult/modify/All instances/F1(查看阿尔卡特设备上的所有分机号码情况)4.4Users/delete/Directory Number:_________(在此处输入分机号码然后按F1键则删掉当前分机号码)5：reboot（命令为马上重启交换机），需要注意的是，我们是双CPU，当在主CPU下重启的时候，CPU会自动切换，主、副交换角色。

6：Shutdown –h now（命令为马上关闭交换机，记得把CPU的开关打下来），双CPU如果关机，需要分别登陆主副交换机关机。

7：Config+ACT号+板位号（查看板的信息，硬件状态。

注意：IN SERVICE 正常工作）8：rstcpl+ACT号+板位号（软重启）注意：某些端口出现故障，可以软重启端口所在的板块。

特别注意：如果数字电话端口出现在了一个电话号码接了两台分机时，撤回一台时导致还不能正常工作时，可以选通过重启端口所在板块来解决。

重启的过程中，可以通过Config+ACT号+板位号来查看重启的信息，当SPL STATE选项显示为：IN SEVICE时表示重启完成。

用Config +ACT号+板位号查看板块重启情况INI T 2 RUN处于第二阶段IN SEVRICE重启成功9：Listerm+ACT机架号+板位号（查看具体板块的物理端口的使用情况，Cry显示为ACT机架号，ac显示为板号，term显示为端口号只需要查看0~31端口就OK了，其它的端口信息不需要理会。

Dir nb显示分机号码，typ term显示为T_RESU表示该端口还没有分配使用。

）9：Trkstat -r 0查询中继状态情况。

（F代表：正常状态B代表：忙线HS代表：线路问题没信号的情况）目前我们的数字中继板只有2块，中继组好为0，因此查看中继组代码为0。

10：Termstat +d +分机号码（查看分机号码状态信息）按任意键回车出现选择界面，共有5项，选择Reset the device软重启分机号码。

选择Device Features 查看分机号码信息。

Locked:YES/NO分机长途加锁情况。

PIN分机密码情况。

[1]Device features.[2]Forward informations.[3]Subdevice informations.[4]Demi-com informations.[5]Reset the device. 重启此分机号码11：Mgr/Translator/External numbering Plan/Default DDINum.Tanslator/consult/ Modify/Allinstances 选白F1（查看所有的DID号使用的情况）12：创建DID号与分机号码互绑：Mgr/Translator/External numbering Plan/Default DDI Num.Translator/CreatFirst external number:____________(输入直线号码)First internal number:_____________(输入分机号码)需要注意的是，针对于本中继的配置，为了让绑定DID号码的分机拨外线之后能够显示自己的DID号码，还需进入分机号码处修改两个参数，如下：Mgr/user/consult/modify进入需要设置的分机号码，Use Personal Calling Number+改为true，按F1保存，进入下一界面在Private Calling Number处填入DID号码13：分机给加锁了情况下，需要按*12加默认密码0000来对分机解锁。
