数字信号处理实验电子信息科学与技术实验室2007年7月目录实验一离散时间信号的时域表示 (3)实验二离散信号的卷积和 (6)实验三离散傅立叶变换及其特性验证 (8)实验四信号处理中FFT的应用 (11)实验五离散系统的Z域分析 (15)实验六无限冲激响应(IIR)数字滤波器的三种结构 (19)实验七冲激响应不变法IIR数字滤波器设计 (23)实验八双线性变换法IIR数字滤波器设计 (26)实验一离散时间信号的时域表示一、实验目的1、熟悉Matlab 命令，掌握离散时间信号－序列的时域表示方法。

2、掌握用Matlab 描绘二维图像的方法。

3、掌握用Matlab 对序列进行基本的运算和时域变换的方法。

二、实验原理与计算方法（一）序列的表示方法序列的表示方法有列举法、解析法和图形法，相应的用Matlab 也可以有这样几种表示方法，分别介绍如下：1、列举法在Matlab 中，用一个列向量来表示一个有限长序列，由于一个列向量并不包含位置信息，因此需要用表示位置的n 和表示量值的x 两个向量来表示任意一个序列，如：例1.1：>>n=[-3,-2,-1,0,1,2,3,4]; >>x=[2,1,-1,0,1,4,3,7];如果不对向量的位置进行定义，则Matlab 默认该序列的起始位置为n=0。

由于内存有限，Matlab 不能表示一个无限序列。

2、解析法对于有解析表达式的确定信号，首先定义序列的范围即n 的值，然后直接写出该序列的表达式，如：例1.2：实现实指数序列nn x )9.0()(=，100≤≤n 的Matlab 程序为：>>n=[0:10]; >>x=(0.9).^n;例 1.3：实现正余弦序列)5.0sin(2)31.0cos(3)(n n n x πππ++=，155≤≤n 的Matlab 程序为：>>n=[5:15];>>x=3*cos(0.1*pi*n+pi/3)+2*sin(0.5*pi*n); 3、图形法在Matlab 中用图形法表示一个序列，是在前两种表示方法的基础上将序列的各个量值描绘出来，即首先对序列进行定义，然后用相应的画图语句画图，如：例1.4：绘制在例1.1中用列举法表示的序列的图形，则在向量定义之后加如下相应的绘图语句：>>stem(n,x);此时得到的图形的横坐标范围由向量n 的值决定，为-3到4，纵坐标的范围由向量x 的值决定，为-1到7。

数字信号处理实验指导书

数字信号处理实验指导书实验一离散时间系统及离散卷积一、实验目的（1）熟悉MA TLAB软件的使用方法。

（2）熟悉系统函数的零极点分布、单位脉冲响应和系统频率响应等概念。

（3）利用MATLAB绘制系统函数的零极点分布图、系统频率响应和单位脉冲响应。

（4）熟悉离散卷积的概念，并利用MATLAB计算离散卷积。

二、实验内容1、离散时间系统的单位脉冲响应（1）选择一个离散时间系统；（2）用笔进行差分方程的递推计算；（3）编制差分方程的递推计算程序；（4）在计算机上实现递推运算；（5）将程序计算结果与笔算的计算结果进行比较，验证程序运行的正确性；2、离散系统的幅频、相频的分析方法（1）给定一个系统的差分方程或单位取样响应；（2）用笔计算几个特殊的幅频、相频的值，画出示意曲线图；（3）编制离散系统的幅频、相频的分析程序；（4）在计算机上进行离散系统的幅频、相频特性计算，并画出曲线；（5）通过比较，验证程序的正确性；3、离散卷积的计算（1）选择两个有限长序列，用笔计算其线性卷积；（2）编制有限长序列线性卷积程序；（3）利用计算程序对（1）选择的有限长序列进行卷积运算；（4）比较结果验证程序的正确性。

三、实验要求a)自编并调试实验程序，并且，给实验程序加注释；b)按照实验内容完成笔算结果；c)验证计算程序的正确性，记录实验结果。

d) 至少要求一个除参考实例以外的实验结果，在实验报告中，要描述清楚实验结果对应的系统，并对实验结果进行解释说明。

实验二离散傅立叶变换与快速傅立叶变换一、实验目的1、加深理解离散傅立叶变换及快速傅立叶变换概念；2、学会应用FFT 对典型信号进行频谱分析的方法；3、研究如何利用FFT 程序分析确定性时间连续信号；4、熟悉应用FFT 实现两个序列的线性卷积的方法。

二、实验原理在各种信号序列中，有限长序列信号处理占有很重要地位，对有限长序列，我们可以使用离散Fouier 变换(DFT)。

这一变换不但可以很好的反映序列的频谱特性，而且易于用快速算法在计算机上实现，当序列x(n)的长度为N 时，它的DFT 定义为()()[]()∑==-=10N n nk NWn x n x DFT k X 10-≤≤N k反变换为()()[]()∑==-=-101N n nk N Wk X Nk X IDFT n x 10-≤≤N n有限长序列的DFT 是其Z 变换在单位圆上的等距采样，或者说是序列Fourier变换的等距采样，因此可以用于序列的谱分析。

数字信号处理实验指导书

三. 实验主要仪器设备和材料计算机，MATLAB6.5 或以上版本四. 实验方法、步骤及结果测试关于 MATLAB 它是由美国的 Math Works 公司推出的一个科技应用软件，它的名字是由 MATRIX(矩阵）和 LABORATORY（实验室）的前三个字母组合而成 MATLAB 是一种高性能的、用于工程计算的编程软件，它把科学计算、结果的可视化和编程都集中在一个使用方便的环境中优势在于能很容易求解复数数值问题，速度快且容易扩展创建新的命令和函数主要组成部分：（1）编程语言：以矩阵和数组为基本单位的编程语言（2）工作环境：包括一系列的应用工具，提供编程和调试程序的环境
I
目录
目录
前言 ......................................................................................................................................I 目录 .................................................................................................................................... II 实验一学习使用 MATLAB............................................................................................. 1 一. 实验目的 ................................................................................................. 1 二. 实验内容和要求 ..................................................................................... 1 三. 实验主要仪器设备和材料 ..................................................................... 1 四. 实验方法、步骤及结果测试 ................................................................. 1 五. 实验报告要求 ....................................................................................... 23 六. 思考题 ................................................................................................... 23 实验二用 FFT 做谱分析 ............................................................................................... 24 一. 实验目的 ............................................................................................... 24 二. 实验内容和要求 ................................................................................... 24 三. 实验主要仪器设备和材料 ................................................................... 25 四. 实验方法、步骤及结果测试 ............................................................... 25 五. 实验报告要求 ....................................................................................... 37 六. 思考题 ................................................................................................... 37 实验三用双线性变换法设计 IIR 数字滤波器 ............................................................. 38 一. 实验目的 ............................................................................................... 38 二. 实验内容和要求 ................................................................................... 38 三. 实验主要仪器设备和材料 ................................................................... 38 四. 实验方法、步骤及结果测试 ............................................................... 38 五. 实验报告要求 ....................................................................................... 43 六. 思考题 ................................................................................................... 43 实验四用窗函数法设计 FIR 数字滤波器 .................................................................... 44 一. 实验目的 ............................................................................................... 44 二. 实验内容和要求 ................................................................................... 44 三. 实验主要仪器设备和材料 ................................................................... 45 四. 实验方法、步骤及结果测试 ............................................................... 45 五. 实验报告要求 ....................................................................................... 51 六. 思考题 ................................................................................................... 51

信号处理综合设计指导书

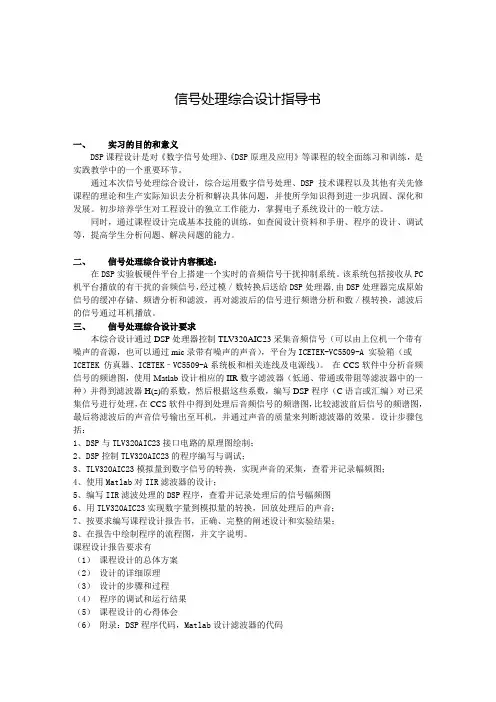

信号处理综合设计指导书一、实习的目的和意义DSP课程设计是对《数字信号处理》、《DSP原理及应用》等课程的较全面练习和训练，是实践教学中的一个重要环节。

通过本次信号处理综合设计，综合运用数字信号处理、DSP技术课程以及其他有关先修课程的理论和生产实际知识去分析和解决具体问题，并使所学知识得到进一步巩固、深化和发展。

初步培养学生对工程设计的独立工作能力，掌握电子系统设计的一般方法。

同时，通过课程设计完成基本技能的训练，如查阅设计资料和手册、程序的设计、调试等，提高学生分析问题、解决问题的能力。

二、信号处理综合设计内容概述：在DSP实验板硬件平台上搭建一个实时的音频信号干扰抑制系统。

该系统包括接收从PC 机平台播放的有干扰的音频信号，经过模／数转换后送给DSP处理器,由DSP处理器完成原始信号的缓冲存储、频谱分析和滤波，再对滤波后的信号进行频谱分析和数／模转换，滤波后的信号通过耳机播放。

三、信号处理综合设计要求本综合设计通过DSP处理器控制TLV320AIC23采集音频信号（可以由上位机一个带有噪声的音源，也可以通过mic录带有噪声的声音），平台为ICETEK-VC5509-A 实验箱（或ICETEK 仿真器、ICETEK–VC5509-A系统板和相关连线及电源线）。

在CCS软件中分析音频信号的频谱图，使用Matlab设计相应的IIR数字滤波器（低通、带通或带阻等滤波器中的一种）并得到滤波器H(z)的系数，然后根据这些系数，编写DSP程序（C语言或汇编）对已采集信号进行处理，在CCS软件中得到处理后音频信号的频谱图，比较滤波前后信号的频谱图，最后将滤波后的声音信号输出至耳机，并通过声音的质量来判断滤波器的效果。

设计步骤包括：1、DSP与TLV320AIC23接口电路的原理图绘制；2、DSP控制TLV320AIC23的程序编写与调试；3、TLV320AIC23模拟量到数字信号的转换，实现声音的采集，查看并记录幅频图；4、使用Matlab对IIR滤波器的设计；5、编写IIR滤波处理的DSP程序，查看并记录处理后的信号幅频图6、用TLV320AIC23实现数字量到模拟量的转换，回放处理后的声音；7、按要求编写课程设计报告书，正确、完整的阐述设计和实验结果；8、在报告中绘制程序的流程图，并文字说明。

《数字信号处理》实验指导书(完整)

《数字信号处理》实验指导书通信教研室安阳工学院二零零九年三月第1章系统响应及系统稳定性1.1 实验目的● 学会运用MATLAB 求解离散时间系统的零状态响应；● 学会运用MATLAB 求解离散时间系统的单位取样响应；● 学会运用MATLAB 求解离散时间系统的卷积和。

1.2 实验原理及实例分析1.2.1 离散时间系统的响应离散时间LTI 系统可用线性常系数差分方程来描述，即∑∑==-=-Mj jN i i j n x b i n y a 00)()( （1-1）其中，i a （0=i ，1，…，N ）和j b （0=j ，1，…，M ）为实常数。

MATLAB 中函数filter 可对式（13-1）的差分方程在指定时间范围内的输入序列所产生的响应进行求解。

函数filter 的语句格式为y=filter(b,a,x)其中，x 为输入的离散序列；y 为输出的离散序列；y 的长度与x 的长度一样；b 与a 分别为差分方程右端与左端的系数向量。

【实例1-1】已知某LTI 系统的差分方程为)1(2)()2(2)1(4)(3-+=-+--n x n x n y n y n y试用MATLAB 命令绘出当激励信号为)()2/1()(n u n x n=时，该系统的零状态响应。

解：MATLAB 源程序为>>a=[3 -4 2];>>b=[1 2];>>n=0:30;>>x=(1/2).^n;>>y=filter(b,a,x);>>stem(n,y,'fill'),grid on>>xlabel('n'),title('系统响应y(n)')程序运行结果如图1-1所示。

1.2.2 离散时间系统的单位取样响应系统的单位取样响应定义为系统在)(n 激励下系统的零状态响应，用)(n h 表示。

《数字信号处理》实验指导书(正文)

实验一离散时间信号分析一、实验目的1．掌握各种常用的序列，理解其数学表达式和波形表示。

2．掌握在计算机中生成及绘制数字信号波形的方法。

3．掌握序列的相加、相乘、移位、反褶等基本运算及计算机实现与作用。

4．掌握线性卷积软件实现的方法。

5．掌握计算机的使用方法和常用系统软件及应用软件的使用。

6．通过编程，上机调试程序，进一步增强使用计算机解决问题的能力。

二、实验原理1．序列的基本概念离散时间信号在数学上可用时间序列来表示，其中代表序列的第n 个数字，n 代表时间的序列，n 的取值范围为∞<<∞-n 的整数，n 取其它值)(n x 没有意义。

离散时间信号可以是由模拟信号通过采样得到，例如对)(t x a 模拟信号进行等间隔采样，采样间隔为T ，得到一个{})(nT x a 有序的数字序列就是离散时间信号，简称序列。

2．常用序列常用序列有：单位脉冲序列（单位采样）)(n δ、单位阶跃序列)(n u 、矩形序列)(n R N 、实指数序列、复指数序列、正弦型序列等。

3．序列的基本运算序列的运算包括移位、反褶、和、积、标乘、累加、差分运算等。

4．序列的卷积运算∑∞∞-*=-=)()()()()(n h n x m n h m x n y上式的运算关系称为卷积运算，式中代表两个序列卷积运算。

两个序列的卷积是一个序列与另一个序列反褶后逐次移位乘积之和，故称为离散卷积，也称两序列的线性卷积。

其计算的过程包括以下4个步骤。

(1)反褶：先将)(n x 和)(n h 的变量n 换成m ，变成)(m x 和)(m h ，再将)(m h 以纵轴为对称轴反褶成)(m h -。

(2)移位：将)(m h -移位n ，得)(m n h -。

当n 为正数时，右移n 位；当n 为负数时，左移n 位。

(3)相乘：将)(m n h -和)(m x 的对应点值相乘。

(4)求和：将以上所有对应点的乘积累加起来，即得)(n y 。

《数字信号处理》实验指导书v0.3

i
实验一时域采样与频域采样
1. 实验目的
(1) 进一步加深 DFT 算法原理和基本性质的理解。 (2) 熟悉 FFT 算法原理和 FFT 子程序的应用。 (3) 学习用 FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因。
2.实验原理
(1) 复习 DFT 的定义、性质和用 DFT 作谱分析的有关内容。 (2) 复习 FFT 算法原理与编程思想。 (3) 查询 Matlab 中 fft 函数的用法，学会通过改变 fft 的参数计算不同 DFT。 (4) 编制信号产生子程序，产生以下典型信号供谱分析用：
画图时，用 20 lg | H (k ) | 打印幅度特性。第 k 点对应的频率
ωk =
2π k N 。为使曲线包络
jω DFT 变换区间要选大些。例如窗口长度 N = 33 时，线更接近 H (e ) 的幅度特性曲线，
可通过在 h(n) 末尾补零的方法，使长度变为 64，再进行 64 点 DFT，则可得到更精确的幅度衰减特性曲线。
《数字信号处理》实验指导
浙江工业大学信息工程学院通信工程系 2010.4
目录
目录 ........................................................................................................................ i 实验一时域采样与频域采样 ............................................................................. 1 实验二用双线性变换法设计IIR数字滤波器 ................................................... 4 实验三用窗函数法设计FIR数字滤波器........................................................... 6 附录：部分Matlab函数........................................................................................ 9

《数字信号处理》实验指导书

1
R6(n)
0.5
0 0.2
0
5
10
15
20
25 n
30
35
40
45
ቤተ መጻሕፍቲ ባይዱ
50
Magnitude
0.1
0 4
-3
-2
-1
0 Frequency(rad)
1
2
3
Phase
2 0 -2 -4 -3 -2 -1 0 Frequency(rad) 1 2 3
k＝0 时的直流分量及其合成的波形：
0.5
the Kth harmonic
the Kth harmonic
0
the Kth harmonic
0 5 10 15 20 25 n 30 35 40 45 50
0
-0.5
-0.5
0
5
10
15
20
sum of the first K+1 harmonics
1
sum of the first K+1 harmonics
25 n
30
35
0
-0.5
-0.5
0
5
10
15
20
sum of the first K+1 harmonics
1
sum of the first K+1 harmonics
25 n
30
35
40
45
50
1
0.5
0.5
0 0 5 10 15 20 25 n 30 35 40 45 50
0 0 5 10 15 20 25 n 30 35 40 45 50

数字信号处理实验指导书

5
j j
括幅频特性和相频特性）曲线。并将其和第 4 步中得到的结果进行比较。
七. 实验报告内容与要求
1．简述实验目的、实验原理及实验方法和步骤。 2．对各实验所得结果进行分析和解释。 3．打印程序清单和要求的各信号波形。 4．总结实验中的主要结论。 5．简要回答思考题。
八. 思考
1．信号的频域特性即信号的傅立叶变换利用 MATLAB 程序如何实现？ 2．信号的频域特性即频率响应函数 H (e ) 利用 MATLAB 程序如何求取？
4
X (e j ) FT [ x(n)]
n
x ( n) e

j n
（2.1）
序列和信号的傅立叶变换是ω的连续函数，而计算机只能计算出有限个离散频率点的函数值。因此在取得频谱函数后，应该在 0～2π之间取许多点，计算这些点的频谱函数的值，并取它们的包络，该包络才是需要的频率特性。当然，点数取得多一些，该包络才
y(n) 0.05 x(n) 0.05 x(n 1) 0.9 y(n 1) 的响应 y2 (n) ，并绘出 y2 (n) 的时域特性曲
线。
( n) ，并绘出 y1 ( n) 的 5．利用卷积函数 conv （）求信号 x1 ( n) 通过系统 h1 (n) 的响应 y1
j 能接近真正得频率特性。通常对 X (e ) 在［0，2π］上取模 X (e ) ，绘出幅频特性曲
j
线进行观察分析。系统的频域特性，通常是指求系统频率响应函数 H (e ) ，即系统单位脉冲响应 h(n)的傅里叶变换。对于线性时不变时域离散系统，当系统的输入序列为 x(n) ，系统的单位脉冲响应为为 h(n) ，则线性时不变系统的输出序列为

《数字信号处理实验》指导书

《数字信号处理实验》实验1 常用信号产生实验目的：学习用MATLAB编程产生各种常见信号。

实验内容：1、矩阵操作：输入矩阵：x=[1 2 3 4;5 4 3 2;3 4 5 6;7 6 5 4]引用 x的第二、三行；引用 x的第三、四列；求矩阵的转置；求矩阵的逆；2、单位脉冲序列：产生δ（n）函数；产生δ（n-3）函数；3、产生阶跃序列：产生U（n）序列；产生U（n-n0）序列；4、产生指数序列：x(n)=0.5n⎪⎭⎫⎝⎛4 35、产生正弦序列：x=2sin(2π*50/12+π/6)6、产生取样函数：7、产生白噪声：产生[0，1]上均匀分布的随机信号：产生均值为0，方差为1的高斯随机信号：8、生成一个幅度按指数衰减的正弦信号：x(t)=Asin(w0t+phi).*exp(-a*t)9、产生三角波：实验要求：打印出程序、图形及运行结果，并分析实验结果。

实验2 利用MATLAB 进行信号分析实验目的：学习用MATLAB 编程进行信号分析实验内容：1数字滤波器的频率响应：数字滤波器的系统函数为：H(z)=21214.013.02.0----++++z z z z ，求其幅频特性和相频特性：2、离散系统零极点图：b =[0.2 0.1 0.3 0.1 0.2];a=[1.0 -1.1 1.5 -0.7 0.3];画出其零极点图3、数字滤波器的冲激响应：b=[0.2 0.1 0.3 0.1 0.2];a=[1.0 -1.1 1.5 -0.7 0.3];求滤波器的冲激响应。

4、计算离散卷积：x=[1 1 1 1 0 0];y=[2 2 3 4];求x(n)*y(n)。

5、系统函数转换：（1）将H(z)=)5)(2)(3.0()1)(5.0)(1.0(------z z z z z z 转换为直接型结构。

（2）将H （z ）=3213210.31.123.7105.065.06.11-------+--+-zz z z z z 转换为级联型结构。

《数字信号处理》实验指导书-167

《数字信号处理》实验指导书实验1 数字滤波器的设计实验序号：1 实验名称：数字滤波器的设计适用专业：通信工程、电子信息工程学时数：4学时一、实验目的1．掌握双线性变换法设计IIR 数字滤波器的具体设计方法及其原理和窗函数设计FIR 滤波器的设计原理与基本方法。
