塑料成型工艺与模具设计自编期末复习资料湖南大学叶久新王群版第一- - 三章1、塑料成型方法:注射成型有浇注系统成型热塑性塑料压缩成型无浇注系统成型热固性塑料压注成型有浇注系统挤出成型有浇注系统2、塑料模具分为：注射模具、压缩模具、传递模具、挤出模具、中空吹塑模具、热成型模具3、不同温度时聚合物呈现的三种状态:低温态温度较低时呈玻璃态（固体态),在外力的作用下，有一定的变形,但变形可逆，即外力消失后,其变形也随之消失。

高弹态是橡胶态的弹性体。

其变形能力显著增加,但变形仍可逆。

黏流态是粘性流体，常称为熔体。

加工不可逆,一经成型冷却，形状保留。

4、聚合物单体经过聚合反应生成的高分子聚合物5、塑料是以合成树脂为主要成分,加入适量的添加剂而组成的混合物。

优点：密度小、质量轻；比强度、比刚度高；电气性能好;光学性能好；化学稳定性高;减摩、耐磨及减振、隔音性能好;多种防护性能合成树脂的分子及结构分类：热固性塑料热塑性塑料6、添加剂包括填充剂(增量作用又有改性效果）、稳定剂、润滑剂、着色剂和固化剂等。

7、交联-----－聚合物由线型结构转变为体型结构的反应.8、降解——聚合物分子可能由于受到热和应力的作用或微量水分、酸、碱等杂质及空气中氧的作用而导致其相对分子质量降低的现象.9、塑化----－--加入的塑料在料筒中进行加热由固体颗粒转化成粘流态并且具有良好的可塑性过程.10、流动性塑料熔体在一定的温度、压力作用下填充模具型腔的能力热塑性塑料检测:熔融流动指数测定法、螺旋线长度试验法影响塑料流动性的因素有以下三个:温度料温高，则流动性大。

压力注射压力增大，则熔体收剪切作用越大,流动性也越大。

模具结构浇注系统的形式，尺寸,布置,冷却系统的设计,溶料的流动阻力等因素流动性较好的塑料有:聚乙烯、聚丙烯、聚苯乙烯、醋酸纤维等流动性一般的塑料有:ＡBS（不透明）、AS、有机玻璃、聚甲醛等截面形状分流道较小流动性较差的塑料有：聚碳酸酯、硬聚氯乙烯等截面形状分流道较大11、热塑性塑料的种类有:通用塑料聚乙烯(PE)线型结晶,是塑料工业中产量最大的品种,无毒、无味、呈乳白色。

聚氯乙烯(ＰVC）线型无定型，是世界上产量最大的品种之一,价格便宜、应用广泛。

聚苯乙烯(ＰS）仅次于聚氯乙烯和聚苯乙烯的第三大品种。

应用于仪表外壳、指示灯罩聚丙烯（PＰ)线型结晶，排名第四用于：板（片)材、管材、法兰、接头、自行车零件工程塑料丙烯腈-丁二烯-苯乙烯共聚物(AＢＳ）具有良好的综合性能、耐腐蚀、抗冲击需调湿聚甲基丙烯酸甲酯（PMMA）透光性塑料俗称有机玻璃。

聚碳酸酯（PC）线型非结晶，机电、医药、光学、齿轮等聚酰胺（ＰA)线型结晶,俗称尼龙。

齿轮、电气架日用品需调湿聚甲醛(PＯM)线型结晶氟塑料是含有氟元素的塑料的总称,主要包括：聚四氟乙烯(PTFＥ)、聚三氟氯乙烯(ＰＣT－CE)、聚氯乙烯(PVF)和聚偏乙烯（ＰVＤF）12、塑件后处理：退火处理(减少内应力）和调湿处理（聚酰胺）13、注射成型的工艺条件:温度、压力、时间。

温度：料筒的温度(前高后低)和喷嘴的温度。

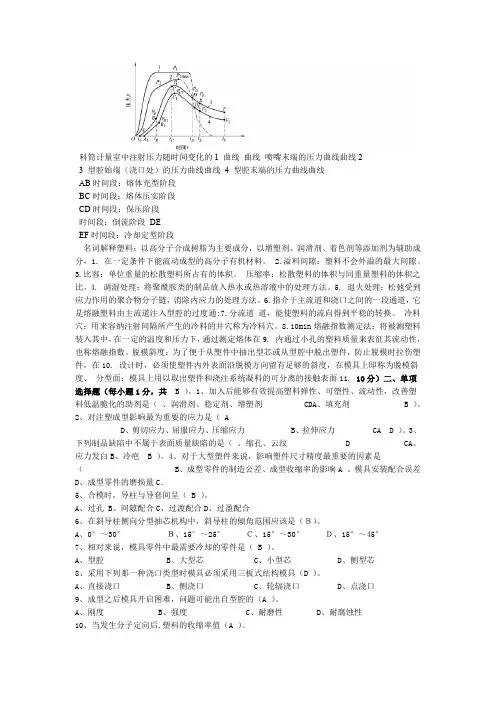

压力:塑化压力、注射压力、保压压力、型腔压力塑化压力是指采用螺杆式注射时,螺杆顶部熔体在螺杆转动后退时所受到的压力。

塑化压力又称为背压。

背压大小可以通过液压系统中的溢流阀来调整。

注射压力是指柱塞或螺杆顶部对塑料熔体所施加的压力。

时间完成一次性注射模塑过程所需要的时间称为成型时间。

成型时间直接影响到生产效率和设备利用率,在保证产品质量的前提下，尽量缩短成型周期中个阶段的时间。

14、牵引速度挤出成型主要是生产连续型材,所以必须设置牵引装置。

牵引速度与挤出速度的比值称为牵引比,其比值必须等于或大于1.15、塑件的尺寸精度影响塑件精度（公差）的因素主要有:A、模具加工制造误差及磨损、变形，尤其是成型零件的制造和装配误差以及使用中的磨损;B、不同种类塑件收缩率的波动;C、成型工艺条件的变化；D、塑件的形状、飞边厚度波动；E、脱模斜度和成型后塑件尺寸变化等。

16、塑件结构设计1.壁厚设计的基本原则————均匀壁厚。

即：充模冷却收缩均匀，形状性好,尺寸精度高，生产率高。

原因:塑件中的壁厚一般应尽可能一致，否则会因固化或冷却速度不同而引起收缩不均匀,从而在塑件内部产生内应力，导致塑件产生翘曲、缩孔、甚至开裂等缺陷。

1.满足塑件在装配、运输、使用的强度要求2.成型过程中的塑料流动性3.有足够的脱模力,避免脱模时损坏2.塑件的脱模斜度(脱模斜度为30′－--1°3０′) 便于脱模，防止脱模时顶伤、顶白、划伤高精度、大尺寸－-小壁厚、复杂、收缩率大、增强塑件—大A、当塑件有特殊要求或精度要求过高时，应选用较小的斜度B、较高、较大尺寸的塑件，应选用较小的斜度C、收缩率较大的塑件应取较大的脱模斜度。

D、塑件形状复杂的、不易脱模的,应取较大的脱模斜度。

E、塑件上的凸起或加强筋单边应有4°--5°的斜度。

F、增强塑件宜取大值G、当塑件壁厚较大时,因成型时塑件收缩量大,故也应选择较大的脱模斜度。

H、脱模斜度的取向原则是：内孔以小端为基准,符合图样要求,斜度由扩大方向取得；外形以大端为基准，符合图样要求，斜度由缩小方向取得。

3.加强肋作用是在不增加厚壁的情况下，加强塑件的强度和刚度，避免塑件翘曲变形4.支撑面保证稳定性５.圆角减少应力集中，保证熔体的流动性好６．孔孔间距保证塑件的强度17、嵌件的用途塑件中镶入嵌件的目的：A、增强塑件的局部强度、硬度、耐磨性、导电性、延长塑件的寿命;B、增加塑件的形状和尺寸的稳定性，提高精度;设计原则:1.线线膨胀系数同塑料线膨胀系数相近，防止嵌件周围塑料开裂2.嵌件的边缘加工成圆角，避免应力集中；形状要对称,保证冷却收缩率3.嵌件的定位面要可靠的密封面，H8/ｈ８配合4.部分采取双向定向，既不转动又不轴向窜动18、齿轮设计 1.相同结构的齿轮使用相同的塑料２.轴削边减少应力集中３.齿轮的内孔与轴采用过渡配合19、20、塑件结构设计遵循的原则1.在设计塑件时,应考虑原材料的成型工艺性，如流动性、收缩率等。

2．在设计塑件的同时应考虑其模具的总体结构,使模具型腔易于制造模具抽芯和推出机构简单。

（3.在保证塑件使用性能物理性能,力学性能电性能等的前提下,力求结构简单,壁厚均匀,使用方便。

４对设计的塑件外观要求较高时,应先通过造型,然后逐步绘制图样21、塑件的标志符号最佳选择设计是凹坑凸形22、塑件上公差原则孔的公差采用单向正偏差,即下偏差为0;轴的公差采用单向负偏差,即上偏差为0;中心距及其他位置尺寸公差采用双向等值偏差。

23、第四章24、完整的注射成型工艺过程成型前的准备、注射成型过程、塑件的后处理三部分。

25、注射成型加料塑化注射保压(对于提高塑件的密度、降低收缩和克服塑件表面缺陷）、冷却(时间最长)脱模六个步骤。

26、注射模塑工艺的“三要素”温度压力时间27、分型面选择的一般原则:A、(首要)符合塑件脱模要求，分型面选在塑件脱模方向最大的投影边缘部位B、分型线不影响塑件的外观C、确保塑件留在动模一侧，利于推出且推杆痕迹不显露于外观面D、确保塑件质量模E、满足塑件锁紧要求投影面积小的方向作为侧向分型面；分型线为曲面时,加斜面锁紧F、合理安排浇注系统，尤其是浇口位置G、便于模具加工制造H、考虑排气效果（分型面与塑料熔体的料流末端所在的型腔内壁表面相重合）28、浇注系统指塑料熔体从注射喷嘴出后到达型腔之前在模具内流经的通道。

由主流道、分流道、浇口、冷料穴(井）组成。

浇注系统总体设计原则１)了解塑料的成型性能和塑料熔体的流动特性2)采用尽量短的流程,以减少热量与压力损失3）浇注系统设计应有利于良好的排气4)防止型芯变形和嵌件位移5)便于修整浇口以保证塑件外观质量 6)浇注系统应结合型腔布局同时考虑７）流动距离比和流动面积比的校核。

29、主流道主流道与浇口之间的通道，起分流和转向的连接喷射机喷嘴与分流道的一段通道卧式立式注射机主流道垂直分型面主流道为锥形设计原则:1．主流道与喷嘴的对接处设计成半球形2．主流道的圆锥角2º-4º3．主流道大端呈圆角4．主流道浇口套与定位圈设计成整体式（浇口套与定模座板Ｈ7／M６与定位圈H9/f９）5．主流道的长度短;防止压力损失,影响熔体的顺利充型6．浇口套内壁粗糙度值位Rao．８υm冷料穴(井)主流道与分流道末端存放两次注射间隔产生的冷料和料流前锋的冷料，防止冷料进入型腔而形成各种缺陷,使其保留在动模一侧，便于脱模的功能。

作用增加熔接强度30、分流道主流道与浇口之间的通道起转向、分流作用实际生产中常采用梯形截面分流道，该分流道容易加工,且塑料熔体的热量散失及流动阻力均不大。

分流道截面形状梯形（理想）、圆形、半圆形、正方形、U形型腔和分流道的排列有平衡式和非平衡式两种设计原则：1.塑料流经分流到是压力和温度损失要小２.分流道固化时间稍后与制品的,有利于压力的传递及保压3.利于塑料均匀而快速的进入各个型腔4．分流道的长度要短,容积要小５.便于加工及刀具选择31、浇口分流道与型腔之间的一段细短通道,作用使从分道过来的塑料熔体快速进入并充满型腔，浇口部分熔体能迅速的凝固而封闭浇口防止型腔内熔体的倒流。

类型有：直接浇口、中心浇口(扇形、环形、爪形）、点浇口、潜伏式浇口、护耳形浇口等,其中点浇口是能够自行切断熔体。

浇口的特点，浇口可分为限制性非限制性1)直接浇口优点:浇口横截面积大，模具简单，易于成型，排气好，适用厚壁、高粘度成型深塑件缺点：只用于单腔,有内应力,易变形、气泡、开裂等现象2)中心浇口优点:进料点对称,充型均匀,能消除拼缝线且排气顺利扇形、环形、爪形、轮辐式3)点浇口的优点:开模时浇口可自动拉断，有利于自动化操作;浇口残留痕迹小,不影响塑件外观；易成型,适用于双分型面/三板式(才能将浇注系统的凝料拉出来)缺点:压力损失大；模具必须采用三板式结构，结构复杂，成型周期长。

对于投影面积大或者容易变形的塑件,应采用多点浇口，以减小翘曲变形。

4）侧浇口的优点：典型的矩形侧浇口，改变浇口的宽度b和厚度t，可以调整成型时间。

侧浇口可以根据塑件的形状特征选择浇口位置，浇口设在分型面加工容易,修整方便;除去浇口方凝料便，浇口痕迹小,因此,侧浇口广泛地应用于小型塑件,适用于两板式多型腔模具。

缺点:塑件容易形成熔接痕、缩孔、气泡等缺陷,注射压力损失较大（选用的注射力采取较大），壳形塑件容易排气不良。

５)潜伏式浇口的优点：潜具有点浇口的各种特点；可以采用较为简单的两板式一次开模;塑件和流道分别设置推出机构；开模分型或推出时浇口即被自动切断易实现自动化，；浇口位置选择范围更广；缺点:分型或推出时必须具有较大的力来切断浇口，拉出倾向凝料。
