初中物理中考实验专题：测小灯泡的功率

初中物理中考实验专题：测小灯泡的功率

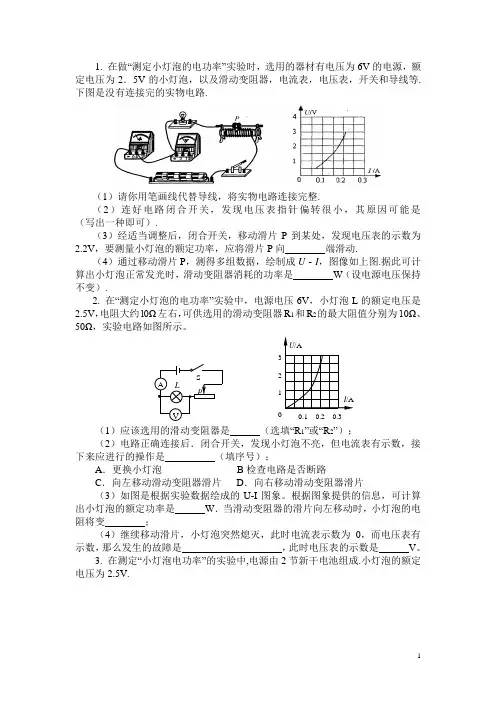

（1）请你用笔画线代替导线，将实物电路连接完整.

（2）连好电路闭合开关，发现电压表指针偏转很小，其原因可能是（写出一种即可）.

（3）经适当调整后，闭合开关，移动滑片P到某处，发现电压表的示数为 2.2V，要测量小灯泡的额定功率，应将滑片P向端滑动.

（4）通过移动滑片P，测得多组数据，绘制成U- I，图像如上图.据此可计算出小灯泡正常发光时，滑动变阻器消耗的功率是 W（设电源电压保持不变）.

2. 在“测定小灯泡的电功率”实验中，电源电压6V，小灯泡L的额定电压是2.5V，电阻大约l0Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，实验电路如图所示。

（1）应该选用的滑动变阻器是（选填“R1”或“R2”）；

（2）电路正确连接后．闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是（填序号）；

A．更换小灯泡 B检查电路是否断路

C．向左移动滑动变阻器滑片 D．向右移动滑动变阻器滑片

（3）如图是根据实验数据绘成的U-I图象。根据图象提供的信息，可计算出小灯泡的额定功率是 W．当滑动变阻器的滑片向左移动时，小灯泡的电阻将变；

（4）继续移动滑片，小灯泡突然熄灭，此时电流表示数为0，而电压表有示数，那么发生的故障是，此时电压表的示数是 V。

3. 在测定“小灯泡电功率”的实验中,电源由2节新干电池组成.小灯泡的额定电压为2.5V.

图乙图丙

（1）请用笔画线代替导线,将如图甲所示的实验电路连接完整.

（2）小芳同学闭合开关,移动滑片P到某一位置时,电压表示数如图乙所示.若她想要测定小灯泡的额定功率,应将图甲中的滑片P向_______（选填“A”或“B”）端移动.

（3）小芳同学移动滑片P,记下了多组对应的电压表和电流表的示数,并绘制成图丙所示的I－U图像,根据图像信息,可算出小灯泡的额定功率是_______W.

（4）由图像知,小灯泡的电阻随电压的增大而逐渐_________（选填“增大”或“减小”）

4.在“测定小灯泡的额定功率”试验中，小雨同学用一个电压表、一个电流表、一个开

关，电压为3V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器.

（1）如果小灯泡的额定功率小于1W,电流表的量程应选＿＿＿＿＿A为宜.

（2）请用笔画线代替导线，将图甲的实物电路连接完整（连线不得交叉）.要求当滑动变阻器的滑片向右移动时，电流表示数增大.

（3）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和他两端的电压，根据记录的数据，小雨画出了小灯泡电流随其两端电压变化的关系图像（如图乙），根据图像提供的信息，计算出小灯泡的额定功率为＿＿W，小灯泡灯丝电阻随电压的增大而＿＿＿（填“增大”、“减小”或“不变”）.

（4）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出实验中操作不当之处＿＿＿＿＿＿＿＿＿＿＿＿（写出一种即可）.

答案：

4. 0～0.6 0.625 增大连接电路时开关未断开且滑动变阻器的阻值调至最小（或连接电路时开关未断开且滑动变阻器的接线接在了金属杆两端

5．小李做“测定小灯泡电功率”的实验。实验时所用的电源电压恒定不变，小灯泡上标有3.8伏字样，滑动变阻器上标有“20Ω 1A”字样。

（1）小李连接电路如图14所示，图中尚有一根导线未连接，请用笔线代替导线在图14中正确连接。要求：滑片P向右移动时，小灯泡变暗。（用2B铅笔在答题纸上相应位置连线）

（2）小李正确连接电路，并按正确的步骤操作，闭合电键S，电压表和电流表示数分

别为2伏和0.2安，但是小灯几乎不亮，导致这一现象出现的原因是。

（3）然后他继续移动滑片P，当电压表示数为3.8伏时小灯正常发光，对应的电流表示数如图15所示，则小灯的额定功率为瓦，此时滑动变阻器连入电路的阻值为欧。

（4）在第（3）小题中滑动变阻器的作用是：

6．小海同学在“测定小灯泡功率”的实验中，电源电压6伏且保持不变，滑动变阻器上标有“20Ω

2A”的字样，所用小灯泡的额定电压为3.8伏，额定功率在1.5瓦以内。他电路连接正确，实验步骤正确。

（1）请在图13（A）中的圆圈内填上适当的电表符号。

（2）当滑动变阻器的滑片P移在b端时，他闭合电键S，发现电流表示数为0.18安，但电压表无示数，把电压表换一个量程，仍无示数，出现这种现象的原因可能是。该同学经过思考、分析后，重新进行实验，移动滑片P，当小灯泡正常发光时，电流表示数如图13（B）所示，则小灯的额定功率为瓦。此时滑动变阻器连在电路中的电阻为欧。（保留一位小数）

A

7、在测2.5V小灯泡（电阻大约为10Ω左右）额定功率的实验时，刘星连接了如图甲所示的电路。其中电源电压为

6V。

(1)请用笔画线将甲图中的电路连接完整；

(2)在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器________连入电路，才能保证实验的顺利进行；(3)在连接电路时，开关应_________（选填“断开”或“闭合”），滑片应移到_______（选填“A”或“B”）处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是

_________ ，为了能使小灯泡发光，下一步应进行的操作是_________；

(4)刘星调节滑片P的位置，使电压表的示数为2.5V，这时电流表的示数如图乙所示，为__________A，则该灯泡的额定功率是___________W。

8、下图⑴所示是“测定小灯泡的电功率”实验的电路图，

图⑵是即将连接完成的实验电路，其中电源为三节新干电池，灯泡的额定电压为 3.8V，灯丝的电阻约为10Ω，滑动变阻器标有“10Ω1A”字样。⑴对照电路图，用笔画线代替导线，将图⑵所示的实验电路中未连接部分连接好。⑵当闭合电路的开关时，若出现以下不正常现象（见下表）：

顺序电路中出现的不正常现象

可能的原因

电灯的亮暗

电流表示

I/A

电压表示数

U/V

甲不亮0.54 0

乙

很亮，以致

烧坏

0.42 4.2

丙不亮0 4.5

请你从下列选项中选择可能的原因填入上表中（只要填选项代号）A．电路中a、b间断路B．电路中a、b间短路C．滑动变阻器连入电路中的电阻太小⑶为了测出小灯泡的额定功率，应调节滑动变阻器，使电压表示数为_____V，若此时电流表的示数如图（3）所示，则通过灯泡的电流为_________A，该灯泡的额定功率是________W。

9、某实验小组利用图19甲所示电路进行如下的实验研究。

（1）断开S3，闭合S1、S2，调节滑动变阻器，由伏特表和安培表的测量数据绘制成如图乙的U-I关系图像。根据图像分析，可计算出电阻R= Ω；（2）断开S2，闭合S1、S3，调节滑动变阻器，测量灯泡L两端的电压和通过的电流，根据测量数据绘制成如图丙的U-I关系图像。由图像分析，当伏特表示数为2V时，灯泡L的电阻R L=＿＿＿Ω；若灯泡L的额定电压为2.5V，小灯的额定电功率为 W；（3）闭合S1、S2和S3，调节滑动变阻器，当伏特表示数为2V时，电流表的示数是＿A；（4）兴趣小组对实验结果进行交流、讨论后，得出以下两个结论：结论一：电阻R中通过的电流与其两端电压成正比；结论二：电灯L中通过的电流与其两端电压不成正比。你认为这两个结论是否正确？结论一；结论二（填“正确”或“不正确”）；若不正确，请说明理由。

10、某实验小组利用图19甲所示电路进行如下的实验研究。
