高压计量箱安装措施示范文本
变电所高压柜安装技术措施
D.钻孔、接触面加工：用母线煨弯机中的专用工具冲孔、轧花，使接 触面略呈粗糙。搭接面应搪锡，搪锡时应先清除母线表面的氧化 膜，用钢丝刷刷，然后涂上焊锡膏，用锡锅进行搪锡。母线接触 面加工后，应保持清洁，并涂以电力复合脂。
1、母线排列：母线的相序排列，交流母线上下布置时，由下至上排 列为A相、B相、C相；水平布置的交流母线，由盘后向盘前排列 为：A相、B相、C相；面对引下线的交流母线，由左至右依次排 列为A相、B相、C相。母线相间及相对地最小净距：10KV室内 为125mm，380V室内为20mm。
③桥架安装：对槽钢立柱和托臂的安装质量认真检查后方可安装桥 架，双层敷设，先安装上层，后安装下层，上、下层之间的距离 最小不得小于150mm。桥架直线段连接采用连接板，在电缆桥架 外侧用螺母固定，接口缝隙应严密平齐。电缆桥架进行转弯、丁 字交叉采用弯通和三通进行连接。桥架安装应横平竖直，整齐美 观，距离一致，连接牢固。同一水平面内水平度偏差不超过 5mm/m，直线段偏差不超过5mm/m；
成列盘顶部 ＜5 盘面偏差 相邻两盘边 ＜1 成列盘面 ＜5 盘间接缝 ＜2 ③固定：安装调整结束后，将柜体与基础槽钢沿周边断续焊接固
定。 4、干式变压器安装 干式变压器型号：SCB-600/10 10/0.4KV 600KVA，安装前应先进行
各项检查，检查内容如下： ①外观检查变压器各部件应完整无损坏，环氧树脂应无损坏碰碎等
10kv高压计量安装标准
10kv高压计量安装标准一、引言。
10kv高压计量安装是电力系统中非常重要的一环，其质量直接关系到电网的安全稳定运行。
因此，制定和遵守严格的安装标准对于保障电力系统的正常运行至关重要。
二、安装前的准备工作。
1. 确定安装位置，安装位置应符合相关规范要求，远离易燃易爆物品，便于日常维护和管理。
2. 检查设备完好，在安装前需要对10kv高压计量设备进行全面的检查，确保设备完好无损。
3. 准备必要的安装工具，包括螺丝刀、扳手、绝缘手套等工具，以确保安装过程中的安全和顺利进行。
三、安装过程。
1. 固定设备，首先需要将10kv高压计量设备固定在安装位置上，确保设备稳固可靠。
2. 连接电气线路，根据设备接线图，正确连接10kv高压计量设备的电气线路，确保接线正确无误。
3. 接地保护，进行设备接地，确保设备在工作过程中不会受到雷击等不良影响。
四、安装后的检测和验收。
1. 设备测试，安装完成后，需要进行设备的测试，包括电气性能测试、绝缘测试等，以确保设备正常工作。
2. 现场验收，由专业人员对安装后的10kv高压计量设备进行现场验收，确保安装符合相关标准和规范。
3. 安全交底，对安装完成后的设备进行安全交底，告知相关人员设备的使用和维护注意事项。
五、安装后的维护管理。
1. 定期检查，对10kv高压计量设备进行定期的检查和维护，确保设备长期稳定运行。
2. 故障处理，一旦发现设备出现故障，需要及时进行处理，确保设备的正常运行。
3. 安全防护，加强设备的安全防护工作，预防意外事故的发生。
六、结语。
10kv高压计量安装标准的严格执行，对于保障电力系统的安全稳定运行具有重要意义。
只有严格遵守安装标准，确保安装过程的规范和完善，才能有效地提高电力系统的可靠性和安全性。
希望各相关单位和人员能够高度重视10kv高压计量安装标准，做好相关工作，共同维护电力系统的安全稳定运行。
10kV高压计量箱新装(更换)标准化作业指导卡
运输：1）高压计量箱应固定在车厢靠前侧；2）高压计量箱的固定绳应系在高压计量箱本体上。3）严禁客货混装。
2
触电伤害
1)作业前核对线路名称、杆号，核对设备的控制范围，防止错、漏停电源及反送电。停、送电按操作程序进行，明确操作人、监护人。
3）按规定设置安全围栏和悬挂警示牌。
作业人员签名确认
工作负责人签名
10kV高压计量箱新装(更换)作业标准指导卡
序号
内 容
标 准
√
1
托 架
托架安装应牢靠、平整；
2
外观检查
1）铭牌清楚，额定电压、额定电流符合要求；技术性能、参数符合使用要求。
2）外壳无锈蚀，套管无破损、裂纹、严重脏污和闪络放电痕迹。
3）试验报告等资料齐全、符合要求。
8
开 工
工作负责人宣布开始工作。
9
现场监护
作业过程中认真执行监护制度，监护人必须始终在作业现场，及时纠正作业人员的不安全行为；专责监护人不得从事其他工作。
10
执行作业标准
见作业标准指导卡。
11
工作终结
及送电
1）按质量标准进行自检、互检、验收检查。
2）检查线路、设备上有无遗漏工具、材料等。
3）工作负责人清点人数，拆除现场安全设施。
4）电能表是否垂直，斜度是否符合规程规定，封印是否完好；互感器一、二次回路是否正确，有无过热现象，有无窃电可能；电能表应对抄表孔，便于抄表。
5
各部引线
1）相间、对地距离符合规程要求。
2）应有防止引线摆动措施。
高压开关柜安装施工方案范本
高压开关柜安装施工方案一、前期准备1.1 施工前检查在施工前应检查开关柜及配套设备的外观，箱内是否清洁干燥，设备垫片是否正确放置，连接件及电缆端头是否正确装配，底部及两侧的地脚螺栓是否牢固。
1.2 施工现场交底在开工前，应与现场负责人进行施工交底，确认施工方案和要求，明确分工和责任，落实安全管理措施。
1.3 现场布置在安装高压开关柜前，应将施工现场的地面、墙壁等进行清理和处理，以保证施工环境干燥、整洁和安全。
同时，根据实际情况和图纸要求，确定高压开关柜的安装位置和方向。
二、安装准备2.1 开箱检查打开测量仪器箱子，检查产品名称、型号、规格、数量、生产日期等是否与购买清单相符，是否有受损的情况。
2.2 安装前的准备工作做好施工记录和现场管理工作，对现场电力与测量的其他设施进行检查和清洁，防止误操作引发安全风险。
2.3 安装位置根据工程要求确定高压开关柜的安装位置和方向，如图纸所示，标出悬挂脚、地脚螺栓的位置。
确定安装位置后，先打好地脚螺栓，并仔细检查螺栓是否垂直，调中位置和调整高度。
三、安装具体步骤3.1 安装箱体按照标明的位置和方向悬挂箱体，调整箱体位置，使同级的箱体间高度一致，并仔细检查水平误差。
悬挂后，按其四周的相邻箱体进行调整，使其高度处于同一水平面。
3.2 安装配电装置进行配电装置的安装时，要根据其使用性质、功能要求和工程实际情况，按照有关规定和要求进行正确的安装。
3.3 安装低压插座安装低压插座应符合相关要求和标准。
一般来讲，安装箱体大小为1200mmx1200mm以上的开关柜，须设置2个低压插座。
安装低压插座时，应注意与装置支架、垫板等的干净、接触良好、紧固可靠。
3.4 密封所有作为测量点的线路与设备接口当需进行密封处理。
在仔细检查后，用绝缘胶带、密封胶等对其进行包扎和封闭。
3.5 接地电器设备接地必不可少，因此安装时对该环节的注意要点也有可能会对电器设备的安全使用产生影响。
在多数情况下，接地总线必须和其他设备的总线分开，且配电运行安全时机电地线复合电缆和接地线要分开敷设，不能同时敷设。

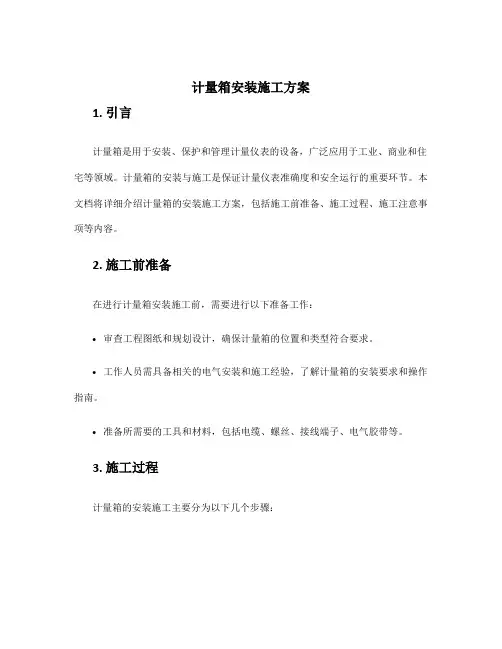

计量箱安装施工方案
计量箱安装施工方案1. 引言计量箱是用于安装、保护和管理计量仪表的设备，广泛应用于工业、商业和住宅等领域。
计量箱的安装与施工是保证计量仪表准确度和安全运行的重要环节。
本文档将详细介绍计量箱的安装施工方案，包括施工前准备、施工过程、施工注意事项等内容。
2. 施工前准备在进行计量箱安装施工前，需要进行以下准备工作：•审查工程图纸和规划设计，确保计量箱的位置和类型符合要求。
•工作人员需具备相关的电气安装和施工经验，了解计量箱的安装要求和操作指南。
•准备所需要的工具和材料，包括电缆、螺丝、接线端子、电气胶带等。
3. 施工过程计量箱的安装施工主要分为以下几个步骤：3.1. 定位与安装根据设计要求，确定计量箱的位置。
清理安装位置，确保基础平整坚固。
按照设计图纸要求，使用固定螺丝将计量箱安装到墙面或地面上。
3.2. 导线连接•根据计量箱的配线图，正确连接计量箱和各个计量仪表之间的导线。
注意导线的颜色和编号要与配线图一致。
•清理导线的末端，剥掉绝缘层。
根据导线规格选用适当的接线端子，并使用电气胶带将导线端子与计量箱的接线端子固定连接。
3.3. 电源接入•按照设计要求，接入电源线。
确保电源线与计量箱之间的连接可靠稳定，避免出现松动或接触不良的情况。
•建议在电源线与计量箱之间增加断路器或保险丝等保护装置，以提高安全性。
3.4. 调试与测试•完成计量箱的基本安装后，对计量仪表和接线进行仔细检查，确保连接无误。
•打开电源，启动计量仪表并进入测试模式，进行系统功能测试和校准。
根据测试结果，调整仪表的参数和位置，以保证测量的精确度和稳定性。
4. 施工注意事项在计量箱安装施工过程中，需要注意以下事项：•严格按照设计图纸和施工要求进行施工，确保安装的准确性和稳定性。
•进行施工前，必须对电力线路进行切断，并确保安全。
•在安装计量箱时，注意保护箱体和仪器设备的表面，避免损坏。
•注意导线的长度和质量，在连接时保持导线的充分压接和接触良好。
计量柜安装说明
计量柜是电能计量柜(箱)的简称，是电能计量装置的一种。
安装在用户处的电能计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。
当发现电能计量装置故障时，应及时通知电能计量技术机构进行处理。
贸易结算用电能计量装置故障，应由供电企业的电能计量技术机构依照《中华人民共和国电力法》及其配套法规的有关规定进行处理。
计量柜的设计与安装：一、计量柜的配置方面10kV及以下供电的用户，应配置全国统一标准的电能计量柜(箱)。
35 kV供电的用户，宜配置全国统一标准的电能计量柜(箱)。
二、计量安全措施方面计量柜(箱)及二次回路连接部位，必须能够可靠地加装封印，且加封部位设计科学合理，不留空隙；对老型计量装置，要在确保计量安全措施的前提下，逐步进行技术改造。
三、互感器选用与配置1、计量柜(箱)必须配置专用电流互感器。
2、不宜选用多抽头变比电流互感器。
3、进线柜的继电保护及电流表应另单独配置电流互感器。
4、电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的60％左右，至少应不小于30％。
5、专用互感器额定二次负荷的确定，应保证实际二次负荷在25％一100％额定二次负荷范围内。
四、计量准确度等级配置1、月平均用电量500万KwH及以上高压计费用户，或变压器容量为10000KVA及以上的高压计费用户，必须配置0.2 s级电流互感器；0.2级电压互感器；0.2 S或0.5 S级电能表。
2、月平均用电量100万kwh及以上高压计费用户，或变压器容量为2000kVA及以上的高压计费用户，必须配置0.2 s级的电流互感器，0.2级的电压互感器，0.5 s或0.5级的电能表。
3、月平均用电量在10万kwh及以上计费用户，或变压器容量为315 kVA及以上的计费用户，必须配置0.5 s级的电流互感器，0.5级的电压互感器，1.0级电能表。
4、变压器容量在315 kVA以下计费用户、三相低力用户、单相用户，应配置0.5 S级的电流互感器，2.0级电能表。
安装高压计量施工方案
安装高压计量施工方案1. 引言高压计量装置是供电系统中的重要设备，用于测量和计量电能的消耗。
安装高压计量装置需要严格遵循相关的施工方案，以确保安全性和准确性。
本文将介绍一种标准的高压计量施工方案，以便在工程实施过程中指导工作人员的操作。
2. 准备工作在安装高压计量装置之前，需要进行一些准备工作，以确保施工的顺利进行。
以下是准备工作的步骤：•查阅相关的技术资料，了解计量装置的类型、规格和安装要求。
•确定安装位置，并进行现场勘测，评估空间和安全条件。
•获取所需的工具和材料，如螺丝刀、电缆、电线、绝缘胶带等。
3. 施工步骤3.1. 施工前准备在开始施工之前，需要进行一些必要的操作，以确保安全性和工作的顺利进行。
1.关闭高压电力设备，并确保其处于打开状态。
2.确定计量装置的类型和规格，并检查其完整性和功能性。
3.与供电部门联系，了解相关的安全要求和施工时间。
4.准备施工周围的工作区域，确保没有任何危险物（如水、火源等）存在。
3.2. 安装计量装置按照以下步骤安装计量装置：1.使用合适的工具，打开计量装置的外壳，检查内部电路板的完好性。
2.根据供应商提供的说明书，将计量装置安装在预定的位置上。
3.将计量装置与高压电线连接，确保连接牢固和导电性良好。
4.使用绝缘胶带或绝缘套管，对连接部位进行绝缘处理，以确保安全性。
5.根据供应商提供的指导，调整计量装置的参数和校准。
3.3. 安装附属设备安装附属设备有助于提高计量装置的性能和可靠性。
以下是常见的附属设备：1.安装电流互感器（CT）和电压互感器（VT），以提供电流和电压的测量信号。
2.连接数据采集装置，用于记录和存储计量数据。
3.安装断路器和保护装置，以确保供电系统的安全和稳定。
3.4. 调试和测试在安装完成后，需要进行一系列的调试和测试步骤，以确保计量装置的准确性和稳定性。
1.使用万用表或专用测试仪器，检查电流和电压信号的准确性。
2.运行供电系统，并记录计量装置的测量数据。
高压计量装置安装作业指导书
高压计量装置安装作业指导书1 适用范围1. 1 电压等级35kV 及以下配网工程。
电气类别配网工程中户外高压计量装置的安装。
2 编写依据3 作业流程图4 安全风险辨析与预控高压计量装置安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
按《指南》中与高压计量装置安装作业相关联的《电网建设安全施工作业票》（编码：HWDQSB-06-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表作业任务安全基准风险指南5 作业准备5. 1 作业前施工条件表作业前施工条件5. 2 人员、主要工器具及仪器仪表配置表人员、主要工器具及仪器仪表配置6 作业方法表 6 作业方法7质量控制措施及检验标准质量控制措施现场负责人应根据现场情况安排技术人员负责质量监控。
作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。
现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。
作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。
施工质量检验一般按以下方式进行。
质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。
隐蔽工程施工完成以及全部工序作业完成（转序）时，必须提前24小时通知监理现场验收。
高压计量箱安装措施规程
高压计量箱安装措施规程1. 引言本文档旨在规范高压计量箱的安装过程，确保安装的安全性、准确性和可靠性。
高压计量箱是用于测量和监测高压电力系统中的电流和电压的重要设备，因此其正确的安装至关重要。
2. 安全考虑2.1 安全检查在安装高压计量箱之前，必须进行安全检查，包括但不限于以下方面： - 确保操作人员具备相关的电气知识和技能； - 检查所使用的工具，确保其完好无损且符合相关标准； - 检查安装区域，确保没有电压异常、短路或其他安全隐患。
2.2 个人防护在安装过程中，必须严格遵守相关的个人防护规定，包括但不限于以下措施： - 戴上绝缘手套和工作鞋；- 使用绝缘工具进行操作； - 穿戴安全帽和防护眼镜。
2.3 安全断电在进行安装操作之前，必须确保电力系统已经断电，并采取措施防止误操作导致的电击或其他意外事故。
3. 安装步骤3.1 确定安装位置根据实际的电力系统布局和设计要求，确定高压计量箱的安装位置。
需要考虑以下因素： - 尽可能选择离电源较近的位置，以减少电缆长度； - 保证安装区域的通风良好，避免过热； - 注意避开可能存在的电磁干扰源。
3.2 安装支架根据高压计量箱的尺寸和重量，选择相应的支架进行安装。
确保支架的稳定性和承重能力，以避免高压计量箱发生倾斜或脱落的情况。
3.3 安装电缆根据高压计量箱的电源要求，选用相应规格的电缆，并按照相关标准进行正确接线。
确保电缆与高压计量箱之间的连接牢固可靠，避免因松动或接触不良导致的电流测量误差。
3.4 接地处理对高压计量箱进行接地处理，确保其与地线的可靠连接。
接地电阻应符合相关标准的要求，以保证安装的安全性和测量的准确性。
3.5 安装配件和附件根据设计要求和实际需要，安装相应的配件和附件，如温度传感器、过流保护装置等。
确保这些附件与高压计量箱的连接稳固可靠，并通过必要的调试和测试验证其功能正常。
3.6 连接监测系统根据实际的监测需求，将高压计量箱与监测系统进行连接。
计量箱安装施工方案
计量箱安装施工方案1. 引言计量箱是用于安装各种计量设备的设备箱体，用于保护计量设备、方便维护和安全使用。
本文档旨在提供一套计量箱安装施工方案，确保计量箱的正确安装、可靠运行和安全性。
2. 准备工作2.1 工具和材料•电动螺丝刀•水平仪•链条螺栓•接地线材•名称牌•密封胶•绝缘垫2.2 安装准备在开始施工安装计量箱前，需要进行以下准备工作：1.确定计量箱的安装位置和布置方案。
2.根据计量箱尺寸和重量选择合适的吊装设备。
3.确保计量箱安装位置周围的环境整洁，并且无妨碍安装的障碍物。
3. 安装步骤3.1 吊装计量箱1.确保吊装设备的安装牢固和可靠，预先检查吊装机械的工作状态。
2.将计量箱安装在吊装设备上，并确保计量箱稳定悬挂。
3.使用水平仪调整计量箱的水平度，确保计量箱安装平稳。
3.2 连接电源和接地线1.检查计量箱的电源输入和接地线的连接接口。
2.使用适当的工具连接电源线和接地线，确保连接牢固。
3.使用万用表检查电源和接地线的连接质量，确保没有漏电和短路。
3.3 安装附件设备1.根据计量箱的使用要求，安装相应的附件设备，如电流互感器、电压互感器等。
注意设置正确的接线方案和接口。
2.使用螺丝刀和链条螺栓，将附件设备安装在计量箱上，确保牢固可靠。
3.4 安装配电线路1.根据计量箱的配电要求，安装配电线路。
确保配电线路的颜色、规格和连接方式符合要求。
2.使用绝缘垫、接线端子等材料，确保配电线路的绝缘性和安全性。
3.5 安装密封和标识1.使用密封胶将计量箱的外壳密封，确保计量箱的防水和防尘性能。
2.在计量箱外壳上安装名称牌，清晰标识计量箱的型号、规格和安装日期等信息。
4. 安全注意事项在进行计量箱安装施工过程中，需要注意以下安全事项：1.使用符合国家标准的工具和材料，确保安装质量和安全性。
2.在吊装计量箱时，遵守吊装安全操作规程，确保计量箱不受损坏。
3.在连接电源和接地线时，切断电源并采取防护措施，避免触电事故发生。
高压计量安装 方法
高压计量安装方法高压计量安装方法一、引言高压计量是用于测量高压电力系统中的电能消耗的一种设备。
它在电力系统中起着至关重要的作用，因此在安装过程中需要特别注意。
本文将介绍高压计量安装的方法和步骤，以确保安装过程顺利进行并保证测量的准确性。
二、安装前的准备1. 确定安装位置：根据实际需求和设计要求，选择合适的位置进行安装。
一般来说，高压计量应安装在电力系统的进线处或负荷中心位置，以确保测量的准确性。
2. 检查设备：在安装之前，必须对高压计量设备进行仔细检查，确保设备完好无损。
3. 准备所需工具：准备好安装所需的工具和材料，如螺丝刀、扳手、电缆等。
三、安装步骤1. 断电：在进行高压计量安装之前，必须断开电源，以确保安全。
2. 安装计量装置：根据设备的安装要求和图纸，将计量装置固定在预定的位置上。
确保装置牢固可靠，并注意安装方向。
3. 连接电缆：根据设备的接线图，将电缆连接到计量装置上。
在连接过程中，要注意正确连接相应的导线，避免短路或接错线。
4. 接地：将计量装置进行接地，以确保安全。
接地电阻应符合相关标准，并进行必要的测量。
5. 连接电源：在确认所有连接正确无误后，重新接通电源，并进行必要的测试，确保计量装置正常运行。
6. 调试和校准：在安装完成后，对计量装置进行调试和校准。
根据设备的使用说明书，进行相应的设置和校准操作，以确保测量的准确性和稳定性。
四、安装注意事项1. 安全第一：在安装过程中，要时刻注意安全，避免触电等危险事故的发生。
2. 遵循操作规程：按照设备的安装说明和操作规程进行安装，确保操作正确无误。
3. 防止外界干扰：高压计量设备对外界的干扰很敏感，因此在安装过程中要尽量避免电磁干扰的影响。
4. 保持清洁：安装过程中要保持计量装置的清洁，避免灰尘等杂物进入设备，影响测量的准确性。
5. 注意防护：在安装过程中，要注意对设备进行适当的防护，避免受到外界冲击或损坏。
五、总结高压计量安装是一个关键的环节，直接影响到后续的电能计量和监测工作。
高压电力计量箱安装使用说明
高压电力计量箱安装使用说明The following text is amended on 12 November 2020.高压电力计量箱安装使用说明一、JLS-10(6)系列高压电力计量箱(组合互感器)适用于环境气温-25℃～40℃，湿度≤90%，无腐蚀，无易燃，无爆炸性气体的场所。
二、该产品安装在电力变压器的高压一侧分支线路上做电能计量使用。
三、安装前必须做如下检查：(1)高压瓷瓶完好无裂纹。
(2)各部螺丝是否紧固，二次接线是否牢固。
(3)绝缘电阻测定：a 一次对二次及地：≥1000M Ωb 二次对地：≥500m Ω(4)工频耐压实验：a 一次对二次及地：10kV计量箱38kV/一分钟6kV计量箱28kV/一分钟b 二次对地：2kV/一分钟四、高压计量箱安装前应试验合格，配置相应电压等级的氧化锌避雷器或阀式避雷器，其接地电阻≤10 Ω。
五、接线应辨明电网电源的相序A、B、C与高压电力计量箱一次导电端子的相序A、B、C各相分别对应连接（必须是正相序）方可投入运行。
六、高压电力计量箱应水平安装，电度表位置应垂直，不得任意倾斜，箱体外壳和互感器二次绕组应可靠接地。
七、高压电力计量箱装好后，应带负荷进行试验观查，看有功、无功电度表转动是否正常或调试遥测抄表各项功能是否正常，经过全面检查试验合格后，方可正式投入运行。
八、对运行中的高压电力计量箱，根据有关规程必须定期检查和预防性试验，每年一次，若发现有抄表不正常现象或其他缺，应做处理后再继续运行。
九、高压电力计量箱保存期间注意防潮。
十、高压电力计量箱接线如附图一附图一：(1)通电检查：a 接线盒2、3短路，电度表转速约减半，证明A相电流互感器正常，同时6、7短路，电度表停转，证明C相电流互感器正常。
b 1、5、9分别是A、B、C二次100伏电压，断开可检查电压互感器，断开两表停，接上转，证明电压互感器正常。
c 通过接线盒接线端子可接入专用测量仪器，现场检验高压电力计量箱是否运行正常和准确度，变动二次接线注意防止CT开路！PT短路！(2)停电检查：a 断开1、5、9上下联片，用直流法现场检查电压互感器极性。
高压计量箱基础施工方案
高压计量箱基础施工方案1. 引言本文档旨在介绍高压计量箱的基础施工方案。
高压计量箱作为电力系统中重要的电能计量设备，需要在施工过程中严格按照规范和要求进行操作，以确保其功能的稳定和可靠。
本文将从箱体选择、电源接入、接地系统、布线和安装、维护等方面进行详细介绍。
2. 箱体选择2.1 材料选择高压计量箱的箱体主要由钢板或不锈钢板制成。
为了保证其具有较好的绝缘性能和耐腐蚀性，建议选用不锈钢板作为箱体材料。
不锈钢板具有良好的机械性能和耐候性，能够适应各种环境条件。
2.2 尺寸选择高压计量箱的尺寸应根据设计需求和安装空间来确定。
通常，应根据需要安装的设备数量和电缆线路数量选择合适的长宽高尺寸。
此外，还需要考虑箱体内部的布线空间，以便保证安装的便捷性。
3. 电源接入3.1 电缆布置在高压计量箱施工过程中，需要将主电源线路接入箱体内部。
为了保证安全和可靠性，电缆布置需要严格按照规范进行。
应确保主电源线路与计量设备的电源线路分开布置，避免相互干扰。
此外，为了方便后期的维护和操作，应在电缆布置过程中预留足够的余量。
3.2 电源接线在电源接入时，需要根据设计要求和电缆布置确定电源接线方案。
接线过程中应注意正确连接导线，保证导线接触良好，并采取绝缘措施防止漏电。
此外，为了方便后期的维护和操作，建议在接线端设置标识，明确电源的接入位置。
4. 接地系统为了保证设备及人员的安全，高压计量箱必须进行良好的接地系统设计和施工。
接地系统应符合相关标准和规范要求。
4.1 接地电阻在接地系统施工中，应通过合理的设计和选择材料来控制接地电阻。
通常，接地电阻应控制在一定的范围内，以确保接地系统的可靠性和安全性。
4.2 接地极的布置接地极的布置应根据设备的容量和使用场所的特点来确定。
通常，应选择具有较低电阻的场地进行布置，并采取合适的埋深和间距。
同时，接地极与其他金属结构应保持良好的接触，以确保接地的连续性。
5. 布线和安装5.1 电缆布线在高压计量箱施工过程中，需要进行电缆布线工作。
高压计量箱安装作业指导书
QB/YW105-016-2007
QB/YW
云南电网公司企业标准
Q/YW105-016-2007
高压计量箱安装 作业指导书
(试行)
2007-11-30发布
云南电网公司 发布
2007-12-30实施
1
QB/YW105-016-2007
目次
前言 1 目的……………………………………………………………………………………………4 2 适用范围………………………………………………………………………………………4 3 规范性引用文件………………………………………………………………………………4 4 支持性文件……………………………………………………………………………………4 5 技术术语………………………………………………………………………………………4 6 安全措施………………………………………………………………………………………5 7 作业准备………………………………………………………………………………………6 8 作业周期 ……………………………………………………………………………………10 9 工期定额 ……………………………………………………………………………………10 10 设备主要技术参数 …………………………………………………………………………10 11 作业流程 ……………………………………………………………………………………11 13 作业中可能出现的主要异常现象及对策 …………………………………………………13 14 作业后的验收与交接 ………………………………………………………………………13 附录A 高压计量箱安装原始记录………………………………………………………………14
高压计量箱安装措施(正式)
编订：__________________单位：__________________时间：__________________高压计量箱安装措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-2877-63 高压计量箱安装措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
洪兴煤矿一回电源来自乐民35kv变电站乐洪10kv专线，二回电源来自洪兴35KV变电站10KV洪兴专线。
因。
特编此措施以便于高压计量箱顺利安装。
一、乐洪专线倒闸时间20xx年月日时分二、停电时间年月日时分至时分三、高压计量箱安装操作负责人及相关参与人员负责人：参与人：操作人员：四、高压计量箱安装注意事项1、高压计量箱安装前必须熟悉该设备的性能及其接线方式。
检查并确定所安装的设备是否配有计量箱使用说明书、出厂检验的产品合格证书、安装使用注意事项等出厂相关资料；电压、电流互感器的检定记录或报告，计量箱安装是作业指导书。
2、参加作业的工作负责人和操作人员应适当、足够，精神状态良好。
作业人员必须持有相应级别的计量检定员证，具备电业作业的相关资质，并熟练掌握计量箱的安装方法和技能；熟悉计量箱设备性能及二次接线。
3、安装前准备好相应的设备及工器具，并确定是否符合使用要求。
准备防护工具。
4、作业流程接受任务——作业前准备——学习安全技术措施——检查完善现场安全措施——办理工作许可手续——高压计量箱及表箱固定——一、二次导线连接——完工检查——加封——完善记录、清理现场——验收、交接，办理工作终结手续——安装记录归档5、严格按作业流程执行；安装时应按高压计量箱的技术要求进行，高压计量箱前安装一组相应电压等级的避雷器，高压计量箱包括表箱必须有可靠接地。
安装高压计量施工方案
安装高压计量施工方案高压计量是指在输电线路中进行电流和电压测量的一种技术。
安装高压计量设备需要进行一系列施工工作，下面是一份高压计量施工方案。
一、施工前的准备工作1. 了解施工现场的环境条件，包括输电线路的类型、电压等级、电流负荷情况以及周围的地形和地质情况。
2. 确定施工期间的安全规范，制定安全操作规程，并提供必要的安全设备和防护装备。
3. 确定施工所需的设备和材料清单，包括高压计量设备、导线、绝缘材料等，做好采购准备工作。
二、施工过程1. 定位：根据电力公司提供的施工图纸和定位要求，确定高压计量设备的安装位置。
2. 检查：对选定的安装位置进行检查，确保其平整、干燥，并排除可能的安全隐患。
3. 预备工作：在选定的位置上架设临时支架，搭设工作平台，为施工人员提供安全和舒适的工作环境。
4. 安装固定装置：将高压计量设备的固定装置安装在选定的位置上，确保其牢固可靠。
5. 连接导线：将高压计量设备与输电线路进行连接，确保连接牢固，并采取适当的绝缘措施。
6. 接地保护：将高压计量设备的金属外壳与地面进行良好的接地连接，保证设备的安全运行。
7. 调试测试：对安装完成的高压计量设备进行电流和电压的测试，并进行必要的校准和调试。
三、施工后的验收工作1. 对安装完成的高压计量设备进行外观检查，确保无损坏和松动现象。
2. 进行功能测试：根据设备的规格要求和技术指标，进行电流和电压的测试，确保设备正常工作。
3. 编制施工报告：对安装施工的整个过程进行记录和总结，并编制详细的施工报告。
4. 完成施工交底：对施工现场的情况和施工报告进行交底，确保相关人员对施工情况有清楚的了解。
安装高压计量设备是一项技术活动，需要严格遵循操作规程和安全标准。
在施工过程中，要注重安全意识，确保施工质量和施工进度，提高工作效率。
同时，为了保证高压计量设备的正常运行，安装完成后需要进行定期的维护和检修工作，及时排除故障和问题。
安装高压计量施工方案
安装高压计量施工方案一、前言本文档旨在介绍高压计量设备的安装施工方案。
高压计量设备的安装过程涉及到众多工作环节，本方案将依次介绍高压计量设备的准备工作、施工步骤以及相关注意事项。
二、准备工作在进行高压计量设备的安装施工前，需要完成以下准备工作：1.物料采购: 根据施工图纸和设备配置要求，采购所需的高压计量设备、配件和材料。
2.施工图纸: 根据现场实际情况，绘制详细的施工图纸，包括设备布置图、管线连接图等。
3.施工人员: 安排专业的施工人员，具备高压电气设备安装经验和相关证书。
三、施工步骤步骤一：现场勘测与准备1.根据施工图纸，对安装位置进行现场勘测，确保安装位置符合设计要求。
2.清理安装位置周围的杂物，确保施工现场的清洁，避免影响安装质量。
步骤二：设备安装1.安装计量变压器：根据设备布置图，在指定位置安装计量变压器，并进行牢固固定。
2.连接电缆：根据电缆线路图，将合适规格的电缆进行连接，确保所有的接线牢固可靠。
3.安装计量装置：将计量装置安装在适当的位置，并进行固定。
步骤三：管道连接与调试1.连接管道：根据管线连接图，进行高压管道的连接，确保连接紧密且无泄漏。
2.密封处理：对安装好的管道进行密封处理，确保不会发生气体泄漏。
3.系统调试：进行高压计量设备的系统调试工作，包括各传感器的校准以及仪表显示准确性的验证。
步骤四：安全验证与验收1.安全验证：对安装好的高压计量系统进行安全验证，确保各个安全保护装置的正常运行。
2.验收工作：邀请相关部门的验收人员，对安装施工进行验收，确保符合安全、环保等要求。
四、注意事项1.安全第一：施工人员必须戴好安全帽和防护手套，严禁在没有切断电源的情况下进行施工。
2.施工规范：施工人员必须按照相关标准和规范进行施工，确保安装质量和安全性。
3.装置维护：安装好的高压计量设备需要进行定期维护和检修，确保设备的正常运行。
4.环境保护：施工过程中要注意环境保护，避免产生污染和噪音等不良影响。
高压计量箱安装措施规程
高压计量箱安装措施规程高压计量箱是电力系统中重要的电能计量设备，安装质量与使用可靠性直接影响到电能计量的准确性和稳定性。
因此，高压计量箱的安装应按照一定的规程进行，以下是高压计量箱安装措施规程：一、安装位置（一）高压计量箱应固定在安装位置上，不得移动或者摇晃。
（二）计量箱应安装在电流互感器和电压互感器的末端，且距离电压互感器、电流互感器和断路器等设备应符合设计要求。
（三）计量箱应安装在电缆或钢管箱内，不得暴露于外界直接照射的阳光或雨雪环境中。
（四）计量箱应远离有害气体、腐蚀性物质和易燃易爆物品等危险场所。
二、安装要求（一）安装前，应检查计量箱本身是否损坏，以及互感器是否安装稳定。
（二）电流互感器和电压互感器的接线应正确，且不得出现松动或接触不良等情况。
（三）计量箱应使用合适的固定设备，固定进行加强处理。
（四）计量箱内部应整洁清净，计量仪表及连接器等应有固定牢固的安装。
（五）计量箱内部应有良好的通风条件，以保证仪表正常工作及仪表的使用寿命。
（六）安装后，应进行漏电测试，确保设备接地良好，对总体绝缘性能必须有高要求。
三、验收标准（一）计量箱外部清洁整齐，无锈蚀、污染及变形等现象。
（二）计量箱设备接线正确，连接良好，无异响和震动。
（三）计量箱电气接地可靠性和绝缘水准技术上达到要求。
（四）计量箱满足计量精度要求，读数牌清晰且准确。
（五）计量系统应按照标准进行严格的校验。
总之，高压计量箱的安装是一个重要的环节，必须要按照一定的规程进行。
安装质量的差异直接影响电能计量的稳定性和准确性，在实际应用过程中需要高度重视，严格遵循规程进行操作。
高压计量装置安装更换作业指导书
Q/×××高压计量装置安装/更换作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期：年月日时至年月日时
安徽省电力公司
1 适用范围
本作业指导书适用于XX供电公司变电站及所辖用户高压电能计量装置安装/更换工作。
2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB1207-1997 电压互感器
GB1208-1997 电流互感器
GB/T16934-1997 电能计量柜
DL/T825-2002 电能计量装置安装接线规则
DL/T448-2000 电能计量装置技术管理规程
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）
Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
GB50168-92 电气装置安装工程电缆线路施工及验收规范
GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范
3 安装/更换前工作安排
3.1 工作前准备
3.2 人员要求
3.3 备品备件
3.4 仪器仪表
3.5 工器具及材料
3.6 危险点分析及预控措施
3.7 人员分工
4作业程序及作业标准4.1 开工
4.2 检修电源的使用
4.3 作业项目和作业标准
4.4 竣工
5验收记录
6 作业指导书执行情况评估
Word文档仅供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压计量箱安装措施示范
文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
高压计量箱安装措施示范文本
使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
洪兴煤矿一回电源来自乐民35kv变电站乐洪10kv专
线，二回电源来自洪兴35KV变电站10KV洪兴专线。
因。
特编此措施以便于高压计量箱顺利安装。
一、乐洪专线倒闸时间20xx年月日时分
二、停电时间年月日时分至时
分
三、高压计量箱安装操作负责人及相关参与人员
负责人：
参与人：
操作人员：
四、高压计量箱安装注意事项
1、高压计量箱安装前必须熟悉该设备的性能及其接线
方式。
检查并确定所安装的设备是否配有计量箱使用说明书、出厂检验的产品合格证书、安装使用注意事项等出厂相关资料；电压、电流互感器的检定记录或报告，计量箱安装是作业指导书。
2、参加作业的工作负责人和操作人员应适当、足够，精神状态良好。
作业人员必须持有相应级别的计量检定员证，具备电业作业的相关资质，并熟练掌握计量箱的安装方法和技能；熟悉计量箱设备性能及二次接线。
3、安装前准备好相应的设备及工器具，并确定是否符合使用要求。
准备防护工具。
4、作业流程
接受任务——作业前准备——学习安全技术措施——检查完善现场安全措施——办理工作许可手续——高压计量箱及表箱固定——一、二次导线连接——完工检查——加封——完善记录、清理现场——验收、交接，办理工作
终结手续——安装记录归档
5、严格按作业流程执行；安装时应按高压计量箱的技术要求进行，高压计量箱前安装一组相应电压等级的避雷器，高压计量箱包括表箱必须有可靠接地。
安装地点必须有相应的警示牌，闲杂人员禁止靠近。
6、高压计量箱安装必须符合其技术要求。
7、发生意外停电时，按10KV变配电站倒闸应急预案处理。
未尽事宜按《电业安全工作规程》执行
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
