水电图纸符号图表图例说明解释
水电图纸上各种符号的意义
水电图纸上各种符号的意义SC：钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC：沿墙暗敷设WS：沿墙明敷设CC:沿顶板暗敷设F：暗敷在地板内CE:沿顶板明敷YJV：电缆SYV：电视线PE：接地（黄绿相兼）PEN:接零（蓝色)3项线（火线)：A项(黄) B项（绿) C项(红）KV：（电压）千伏BV：散线MEB：总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM-—沿柱敷设QM—-沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA—-暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号：D——吸顶式L—-链吊式G-—管吊式B—-壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a——b(c×d）e—-f其中：a-—回路编号b--导线型号c--导线根数d—-导线截面e--敷设方式及穿管管径f——敷设部位灯具吸顶安装标注方法：其中：a—-灯数b-—型号或编号c—-每盏照明灯具的灯泡个数d——灯泡容量,We-—灯泡安装高度，mf--安装方式L——光源种类,白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4＊25+1*16-CT—SC80-ACCZR 表示阻燃YJV—-交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示:暗敷设在不能进人的吊顶内BV(2*6+E6）SC20—C:BV：是聚氯乙烯绝缘电线2*6+E6):是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20—C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L---—火线、N—---零线、G-—-地线、插座内部有此符号标识。
水电图例
2、 电力及照明设备的标注格式： 设备编号 设备型号 设备功率
3、 开关及熔断器的标注格式： 设备编号 设备型号 整定电流 额定电流
4、 照明灯具的标注格式：
a 灯具数量
b 灯具型号
c 每盏灯具内的灯泡（灯管）数量
d 每个灯泡（灯管）的功率
2.5 表示导线的截面为2.5mm2
PE2.5 表示1根接零保护线，截面为2.5mm2
dg20 表示穿管为直径为20mm的钢管
QA 表示线路沿墙敷设、暗埋
照明电器的表示方法
照明电器由光源和灯具组成。
1、 光源的类型及代号
光源的类型 拼音代号 英文代号
照明灯具标注方法
灯具吸顶安装标注方法：
a--灯数 b--型号或编号
c--每盏照明灯具的灯泡个数 d--灯泡容量，W
e--灯泡安装高度 m f--安装方式
L--光源种类，白炽灯或荧光灯
三、 室内配电线路的表示方法
1、 电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。
WC；沿天棚或顶板面敷设：CE；暗敷设在屋面或顶板内：
CC；吊顶内敷设：SCE；地板或地面下敷设：
F；PR 塑料线槽敷设 ；PC 硬制塑料管敷设；
FPC 半硬制塑料管敷设 ；SC 薄电线管敷设 ；
RC 水煤气管敷设 ；MR 封闭式金属线槽敷设 ；
CT 电线桥架或托盘敷设 ；K 瓷瓶或拄式绝缘子敷设 ；
4.布电线结构简单，除上面三点，有的还有护套，
护套材料为聚氯乙烯也用字母“V”表示；
护套材料为橡胶就用字母“X”表示。
水电图纸上各种符号的意义
水电图纸上各种符号的意义SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯[B]管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装设备标注方法配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯=========以下为补充说明============图中线缆敷设编号：FPC：线缆穿PVC管敷设；SC:线缆穿钢管敷设；FC：暗敷设在地面内；WC：暗敷设在墙内；CE：沿天棚面或顶板面敷设；CC：暗敷设在顶板内； ACC：暗敷设在不能进人的吊顶内LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。
水电图纸上各种符号的意义
水电图纸上各种符号的意义SC：钢管PC: PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV：电视线PE：接地（黄绿相兼)PEN:接零（蓝色)3项线（火线):A项（黄) B项(绿) C项(红)KV: （电压)千伏BV:散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG--用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM-—沿墙敷设PL—-沿天棚敷设线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA-—暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号:D——吸顶式L——链吊式G-—管吊式B——壁装式R-—嵌入式BR—墙壁内安装配电线路的标注方法:a—-b（c×d）e—-f其中：a--回路编号b--导线型号c——导线根数d—-导线截面e-—敷设方式及穿管管径f-—敷设部位灯具吸顶安装标注方法：其中:a--灯数b——型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量，We—-灯泡安装高度,mf-—安装方式L-—光源种类，白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有：ZR-YJV—4*25+1＊16-CT—SC80—ACCZR 表示阻燃YJV——交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4＊25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV（2*6+E6)SC20-C:BV：是聚氯乙烯绝缘电线2*6+E6):是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管,暗敷“LGJ185/25"LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积,这种型号应该是用于110KV的输电线路在插座中:L—-—-火线、N——-—零线、G——-地线、插座内部有此符号标识。
水电施工图中符号表示
水电施工图中符号表示水电施工图中符号表示SC：钢管PC VC 聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV：电视线PE:接地（黄绿相兼）PEN：接零（蓝色）3 项线（火线）:A 项（黄）KV 电压）千伏B 项(绿）C 项（红）BV：散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC—-用阻燃塑料管敷设DGL—-用电工钢管敷设VXG—-用塑制线槽敷设GXG—-用金属线槽敷设KRG--用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM--沿墙敷设PL-—沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA-—暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L—-链吊式G———管吊式B--壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法' ⑦配电线路的标注方法a——b（c×d）e——f 其中:a—-回路编号b——导线型号c——导线根数d—-导线截面e-—敷设方式及穿管管径f——敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法: 其中：a——灯数b—-型号或编号c—-每盏照明灯具的灯泡个数d-—灯泡容量，W e—-灯泡安装高度,m f——安装方式L-—光源种类，白炽灯或荧光灯PC：PVC 聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS：沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV:电缆SYV：电视线PE:接地（黄绿相兼）PEN:接零(蓝色）3 项线（火线）：A 项(黄) B 项(绿) C 项(红）KV:(电压)千伏BV：散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC—-用阻燃塑料管敷设DGL--用电工钢管敷设VXG-—用塑制线槽敷设GXG—-用金属线槽敷设KRG--用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM-—沿墙敷设PL--沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA-暗设在墙内PA——暗设在屋面内或顶棚内DA-暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L——链吊式G-——管吊式B——壁装式R--—嵌入式BR———墙壁内安装（4）设备标注方法’ ⑦配电线路的标注方法a—-b(c× d）e——f 其中:a——回路编号b—-导线型号c—-导线根数d——导线截面e-—敷设方式及穿管管径f-—敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中:a——灯数b-—型号或编号c——每盏照明灯具的灯泡个数d——灯泡容量,W e—-灯泡安装高度, m f——安装方式L-—光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警｜广播、电话｜闭路电视、互联网等) 二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
CAD,水电管道图纸符号

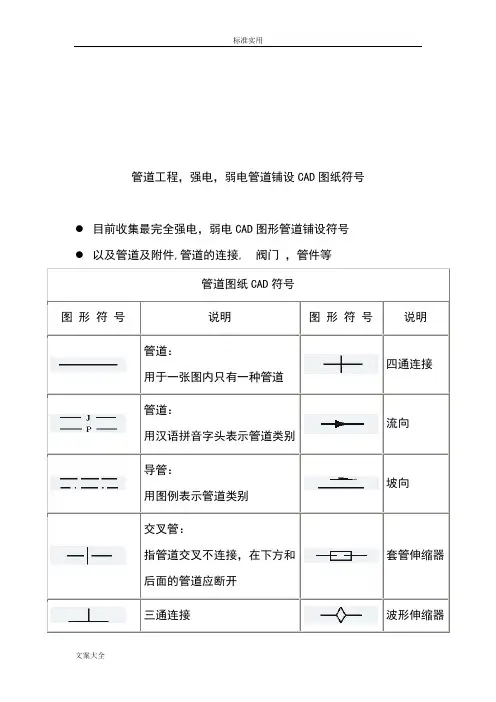

管道工程，强电，弱电管道铺设CAD图纸符号●目前收集最完全强电，弱电CAD图形管道铺设符号●以及管道及附件,管道的连接, 阀门，管件等管道图纸CAD符号图形符号说明图形符号说明管道：四通连接用于一张图内只有一种管道管道：流向用汉语拼音字头表示管道类别导管：坡向用图例表示管道类别交叉管：指管道交叉不连接，在下方和套管伸缩器后面的管道应断开三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管表示管道向后弯90°雨水斗弯折管表示管道向前弯90°排水漏斗存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩管道的连接图形符号说明图形符号说明法兰连接活接头承插连接转动接头管堵管接头法兰堵盖弯管偏心异径管正三通异径管斜三通乙字管正四通喇叭口斜四通螺纹连接阀门图形符号说明图形符号说明阀门电动阀用于一张图内只有一种阀门角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗脚踏开关阀放水龙头疏水器皮带龙头室外消火栓洒水龙头室内消火栓(单口)化验龙头室内消火栓(双口)肘式开关水泵接合器消防喷头(开式)消防报警阀消防喷头(闭式)卫生器具及水池图形符号说明图形符号说明水盆水纸立式洗脸盆用于一张图只有一种水盆或水池洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头矩形化粪池妇女卫生盆HC为化粪池代号立式小便器圆形化粪池除油池放气井YC为除油池代号沉淀池泄水井CC为沉淀池代号降温池水封井JC为降温池代号中和池跌水井ZC为中和池代号水表井雨水口本图例与流量计相同设备及仪表图形符号说明图形符号说明泵用于一张图只管道泵有一种泵离心水泵热交换器真空泵水-水热交换器手摇泵开水器定量泵喷射器磁水泵集气罐过滤器除污器上图:平面下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器上图:平面下图:立面压力表自动记录压力表自动记录流量计电接点压力表转子流量计流量计减压孔板暖通工程图形符号线型 | 风管及部件 | 通风空调设备 | 阀门线型图形符号说明图形符号说明粗实线细虚线中实线细点划线细实线细双点划线粗虚线折断线中虚线波浪线风管及部件图形符号说明图形符号说明风管送风管上图为可见剖面下图为不可见剖面排风管上图为可见剖面下图为不可见剖面风管测定孔异径管柔性接头中间部分也适用于软风管异形管(天圆地方)弯头带导流片弯头圆形三通消声弯头矩形三通风管检查孔伞形风帽筒形风帽百叶窗锥形风帽插板阀本图例也适用于斜插板送风口蝶阀回风口对开式多叶调节阀圆形散流器上图为剖面下图为平面光圈式启动调节阀方形散流器风管止回阀上图为剖面下图为平面防火阀电动对开多叶调节阀三通调节阀通风空调设备图形符号说明图形符号说明通风空调设备左图适用于带传动加湿器部分的设备,右图适用于不带传动部分的设备空气过滤器电加热器消声器减振器空气加热器离心式通风机空气冷却器轴流式通风机喷嘴及喷雾排风机盘管管风机挡水板流向:自三角形的底边至顶点压缩机喷雾式滤水器阀门图形符号说明图形符号说明安全阀膨胀阀散热放风门手动排气阀散热器三通阀(二)管道工程图形符号管道及附件| 管道的连接 | 阀门 | 卫生器具及水池 | 设备及仪表管道及附件说图形符号说明图形符号明管道：四通连接用于一张图内只有一种管道管道：用汉语拼音字头表示管道类别流向导管：用图例表示管道类别坡向交叉管：指管道交叉不连接，在下方和后面的管道应断开套管伸缩器三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管雨水斗表示管道向后弯90°弯折管排水漏斗表示管道向前弯90°存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩管道的连接说图形符号说明图形符号明法兰连接活接头承插连接转动接头管堵管接头法兰堵盖弯管偏心异径管正三通异径管斜三通乙字管正四通喇叭口斜四通螺纹连接阀门图形符号说明图形符号说明阀门电动阀用于一张图内只有一种阀门角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗阀脚踏开关放水龙头疏水器皮带龙头室外消火栓室内消火栓(单洒水龙头口)室内消火栓(双化验龙头口)肘式开关水泵接合器消防喷头(开式)消防报警阀卫生器具及水池图形符号说明图形符号说明水盆水纸用于一张图只有一种水盆或水池立式洗脸盆洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头妇女卫生盆矩形化粪池HC为化粪池代号立式小便器圆形化粪池除油池YC为除油池代号放气井沉淀池CC为沉淀池代号泄水井降温池JC为降温池代号水封井中和池ZC为中和池代号跌水井雨水口水表井设备及仪表图形符号说明图形符号说明泵用于一张图只有一种泵管道泵离心水泵热交换器真空泵水-水热交换器手摇泵开水器定量泵喷射器磁水泵集气罐过滤器除污器上图:平面下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器压力表上图:平面下图:立面自动记录流量自动记录压力表计电接点压力表转子流量计流量计减压孔板电气符号一、线路敷设方法1、穿焊接钢管敷设：SC2、穿电线管敷设：MT（JDG、KBG）3、穿硬塑料管敷设：PC4、穿阻燃半硬聚氯乙烯管敷设：FPC5、电缆桥架敷设：CT6、金属线槽敷设：MR7、塑料线槽敷设：PR8、用钢索敷设：M9、穿聚氯乙烯塑料波纹电线管敷设：KPC10、穿金属软管敷设：CP11、穿水煤气管敷设：RC12、电缆沟敷设：TC13、直接埋设：DB14、混凝土排管敷设：CE二、导线敷设方式1、沿或跨梁（屋架）敷设：AB2、暗敷设在梁内：BC3、沿柱或跨柱敷设：AC4、暗敷设柱内：CLC5、沿墙面敷设：WS6、暗敷设在墙内：WC7、沿天棚或顶板面敷设：CE8、暗敷设在屋面或顶板内：CC9、吊顶内敷设：SCE10地板或地面下敷设：FC三、灯具安装方式1、线吊式自在器线吊式：SW2、链吊式：CS3、管吊式：DS4、壁装式：W5、吸顶式：C6、顶棚内安装：CR7、墙壁内安装：WR8、支架上安装：S9、柱上安装：CL10、座装：HM11、嵌入式：R。
水电图纸符号图表图例说明解释
水电图纸符号图例说明解释SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯水电安装符号pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC赞同线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x 电线根数）计算结果应小于或等于管•子截面的40％。
水电图纸上各种符号的意义
水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
水电图纸中符号的含义
工程图纸都有图纸设计说明，各个字母代表什么意思都有：
ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内
AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设
BE：沿屋架或跨屋架敷设BC：暗敷设在梁内
CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设
CLC：暗敷设在柱内CC：暗敷设在顶棚内
CT ：电缆桥架敷设CP ：穿金属软管敷设
DB-直埋穿聚氯乙烯塑料波纹电线管敷设：KPC
FPC：穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC：暗敷设在地面内MT：穿电线管敷设MR：金属线槽敷设
WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设
SR：沿钢线槽敷设、沿钢索SCE-吊顶内敷设SC：穿焊接钢管敷设穿硬塑料管敷设：PC 塑料线槽敷设：PR
电缆沟敷设：TC 用钢索敷设：M
吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管M-钢索MR-金属线槽
PC-PVC塑料硬管PR-塑料线槽
FPC-阻燃塑料硬管CT-桥架CP-金属软管
RC-镀锌钢管
三，灯具安装方式的表示
CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架
HSM8-63C/3P ·DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，
HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关。
水电cad图标注释大全
水电CAD图标注释大全
一、建筑水电学看图例, 必须先知道图纸里各种样式符号的名称, 我们通常称之为: 图例。
图例通常设计在【设计总说明】, 也有部分图纸图例设计在平面图旁。
建筑水电图纸识图必须先从图例看起, 这是最基本, 也是最基础的识图开始。
图例里, 包括了各种水与电在平面图的设计样式, 如: 开关插座、龙头地漏、阀门附件、机械设备等。
还有图例相对应的安装高度尺寸、安装位置, 比如开关插座的安装高度等, 都可以在图例表里找到。
下面给大家总结了电气、弱电、给排水、通风空调专业的相关图例。
二、电气工程图例
建筑电气图例中, 插座的分类一般用字母来代替, 比如普通插座旁多了一个字母R, 则用来表示热水器插座；多了一个字母K, 则用来表示空调插座；多了一个字母X, 则表示洗衣机插座。
上图中, 左边图例, 右边为相对应的安装高度。
电缆表示方式:
电线导管敷设方式:
二、弱电工程图例
三、给排水工程图例
四、通风空调工程图例。
怎么看懂水电施工图纸？水电图符号详解
怎么看懂水电施工图纸？水电图符号详解SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCSC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。
CAD,水电管道图纸符号
管道工程，强电，弱电管道铺设CAD图纸符号●目前收集最完全强电，弱电CAD图形管道铺设符号
(二)管道工程图形符号
管道及附件| 管道的连接 | 阀门 | 卫生器具及水池 | 设
备及仪表
电气符号
一、线路敷设方法
1、穿焊接钢管敷设：SC
2、穿电线管敷设：MT（JDG、KBG）
3、穿硬塑料管敷设：PC
4、穿阻燃半硬聚氯乙烯管敷设：FPC
5、电缆桥架敷设：CT
6、金属线槽敷设：MR
7、塑料线槽敷设：PR
8、用钢索敷设：M
9、穿聚氯乙烯塑料波纹电线管敷设：KPC
10、穿金属软管敷设：CP
11、穿水煤气管敷设：RC
12、电缆沟敷设：TC
13、直接埋设：DB
14、混凝土排管敷设：CE
二、导线敷设方式
1、沿或跨梁（屋架）敷设：AB
2、暗敷设在梁内：BC
3、沿柱或跨柱敷设：AC
4、暗敷设柱内：CLC
5、沿墙面敷设：WS
6、暗敷设在墙内：WC
7、沿天棚或顶板面敷设：CE
8、暗敷设在屋面或顶板内：CC
9、吊顶内敷设：SCE
10地板或地面下敷设：FC
三、灯具安装方式
1、线吊式自在器线吊式：SW
2、链吊式：CS
3、管吊式：DS
4、壁装式：W
5、吸顶式：C
6、顶棚内安装：CR
7、墙壁内安装：WR
8、支架上安装：S
9、柱上安装：CL
10、座装：HM
11、嵌入式：R。
水电图纸符号图表格模板图例说明解释
