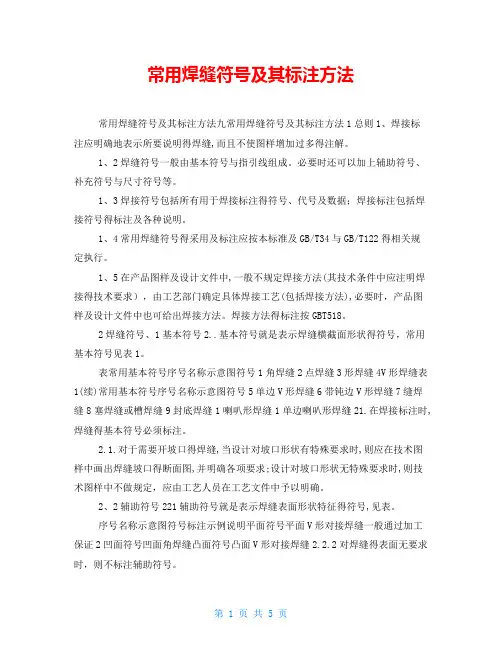

常用焊缝符号及其标注方法
常用焊缝符号及其标注方法常用焊缝符号及其标注方法九常用焊缝符号及其标注方法1总则1、焊接标注应明确地表示所要说明得焊缝,而且不使图样增加过多得注解。
1、2焊缝符号一般由基本符号与指引线组成。
必要时还可以加上辅助符号、补充符号与尺寸符号等。
1、3焊接符号包括所有用于焊接标注得符号、代号及数据；焊接标注包括焊接符号得标注及各种说明。
1、4常用焊缝符号得采用及标注应按本标准及GB/T34与GB/T122得相关规定执行。
1、5在产品图样及设计文件中,一般不规定焊接方法(其技术条件中应注明焊接得技术要求），由工艺部门确定具体焊接工艺(包括焊接方法),必要时，产品图样及设计文件中也可给出焊接方法。
焊接方法得标注按GBT518。
2焊缝符号、1基本符号2..基本符号就是表示焊缝横截面形状得符号，常用基本符号见表1。
表常用基本符号序号名称示意图符号1角焊缝2点焊缝3形焊缝4V形焊缝表1(续)常用基本符号序号名称示意图符号5单边V形焊缝6带钝边V形焊缝7缝焊缝8塞焊缝或槽焊缝9封底焊缝1喇叭形焊缝1单边喇叭形焊缝21.在焊接标注时,焊缝得基本符号必须标注。
2.1.对于需要开坡口得焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口得断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
2、2辅助符号221辅助符号就是表示焊缝表面形状特征得符号,见表。
序号名称示意图符号标注示例说明平面符号平面V形对接焊缝一般通过加工保证2凹面符号凹面角焊缝凸面符号凸面V形对接焊缝2.2.2对焊缝得表面无要求时，则不标注辅助符号。
2、3补充符号2补充符号就是为了补充说明焊缝得某些特征而采用得符号,见表3。
32当焊缝具有表3所列特征时,则必须标注相应得补充符号。
表3补充符号序号名称示意图符号标注示例说明1带垫板符号V形对接焊缝，底面有垫板2三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝尾部符号（同上述三面焊缝符号)标注焊接方法及处数N等说明、4尺寸符号2.4常用尺寸符号见表4,表中各尺寸符号,在图样中应标出具体数值。
焊缝符号及标注方法(最新整理).ppt
焊接基础知识培训
2、辅助符号
辅助符号是表示焊缝表面形状特征的符号。 辅助符号有3个。
焊接基础知识培训
不需要确切说明焊缝的表面形状时可以不标 注辅助符号。辅助符号的应用举例如下：
焊接基础知识培训
3、补充符号
补充符号是为了补充说明焊缝的某些特征而 采用的符号，共有5个。焊接基础知识培训补充符号的应用举例如下：
5、焊缝尺寸符号
焊缝尺寸符号共有16个。
焊接基础知识培训
焊接基础知识培训
焊缝尺寸符号及数据的标注位置见下图：
焊缝横截面上的尺寸标在基本符号的左侧。 焊缝长度尺寸标在基本符号的右侧。 坡口角度、坡口面角度、根部间隙等尺寸标 在基本符号的上侧或下侧。 相同焊缝数量符号标在尾部。 需要标注的尺寸数据较多时，可在数据前增 加相应的尺寸符号。
3、传动轴管与接头叉 焊缝符号的含义： ①环绕轴管周围焊接 的连续焊缝； ②带钝边单边V型坡口， 钝边尺寸1mm； ③坡口面角度45度； ④要求焊缝焊透，并 且表面凸起。
焊接基础知识培训
焊接基础知识培训
4、指引线及标注基准
指引线由箭头线和两条基准线（一条实线、 一条虚线）组成。
焊接基础知识培训
箭头线指向接头焊缝的位置，可由接头的焊缝侧 引出，也可由接头的非焊缝侧引出。箭头线可由基准 线的左端引出，也可由基准线的右端引出。
箭头线相对焊缝坡口的位置一般没有特殊的要求， 但对一侧接头是直坡口而另一侧接头是斜坡口的单边 焊缝，箭头线应指向带有坡口一侧的工件。
焊接基础知识培训
1、焊缝符号的含义： ①连续角焊缝，焊 角尺寸3mm； ②三面焊接，其中 箭头对侧不焊接； ③相同焊缝共有六 处。
焊接基础知识培训
2、此焊缝符号的含义： ①Ⅰ型对接焊缝； ②要求焊缝焊透； ③焊后表面打磨平整； ④ 4段10mm长焊缝，焊 缝间距50mm； ⑤相同焊缝有两处。
常用焊缝符号与标注方法(全)
常用焊缝符号及其标注方法基本符号就是表示焊缝横截面形状得符号,常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝５单边V形焊缝6 带钝边V形焊缝7 缝焊缝序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4、1、２在焊接标注时,焊缝得基本符号必须标注。
４、1、3 对于需要开坡口得焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口得断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4、2 辅助符号4、2、1 辅助符号就是表示焊缝表面形状特征得符号,见表2。
表2 辅助符号序号名称示意图符号标注示例说明１平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4、2、2 对焊缝得表面无要求时,则不标注辅助符号。
4、3 补充符号4、３、1 补充符号就是为了补充说明焊缝得某些特征而采用得符号，见表３。
４、3、2 当焊缝具有表3所列特征时，则必须标注相应得补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号V形对接焊缝,底面有垫板２三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号(同上述三面焊缝符号) 标注焊接方法及处数N等说明4、4 尺寸符号４、4、1 常用尺寸符号见表４,表中各尺寸符号,在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2 焊缝宽度焊缝厚度ｃSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d 点焊缝焊点直径d４焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为ｌ焊缝间距为e焊缝段(点）数n ５焊缝长度ｌ６焊缝段（点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为Ｋ相同焊缝处数为N4、4、2 确定焊缝位置得尺寸不在焊缝符号中给出,而就是将其标注在图样上。
焊缝标注方法
1、焊缝符号②三面焊接，其中 箭头对侧不焊接；
③相同焊缝共有六 处。
2、此焊缝符号的含义： ①Ⅰ型对接焊缝； ②要求焊缝焊透； ③焊后表面打磨平整； ④ 4段10mm长焊缝，焊 缝间距50mm； ⑤相同焊缝有两处。
3、传动轴管与接头叉 焊缝符号的含义： ①环绕轴管周围焊接 的连续焊缝； ②带钝边单边V型坡口， 钝边尺寸1mm； ③坡口面角度45度； ④要求焊缝焊透，并 且表面凸起。
标注对称焊缝或者双面焊缝时，虚线可以省 略不画。
5、焊缝尺寸符号
焊缝尺寸符号共有16个。
焊缝尺寸符号及数据的标注位置见下图：
焊缝横截面上的尺寸标在基本符号的左侧。 焊缝长度尺寸标在基本符号的右侧。 坡口角度、坡口面角度、根部间隙等尺寸标 在基本符号的上侧或下侧。 相同焊缝数量符号标在尾部。 需要标注的尺寸数据较多时，可在数据前增 加相应的尺寸符号。
3、补充符号
补充符号是为了补充说明焊缝的某些特征而 采用的符号，共有5个。
补充符号的应用举例如下：
4、指引线及标注基准
指引线由箭头线和两条基准线（一条实线、 一条虚线）组成。
箭头线指向接头焊缝的位置，可由接头的焊缝侧 引出，也可由接头的非焊缝侧引出。箭头线可由基准 线的左端引出，也可由基准线的右端引出。
箭头线相对焊缝坡口的位置一般没有特殊的要求， 但对一侧接头是直坡口而另一侧接头是斜坡口的单边 焊缝，箭头线应指向带有坡口一侧的工件。
当标注位置受到限制时，箭头线允许弯折一次。
基准线包括实线基准线和虚线基准线。虚线基 准线可画在实线基准线的上方或下方。
焊缝符号标注在实线基准线上表示焊缝在箭头 侧，焊缝符号标注在虚线基准线上表示焊缝在非箭 头侧。

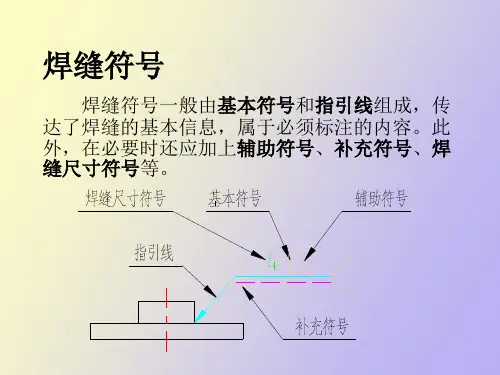

焊缝符号
焊缝符号一般由基本符号和指引线组成，传 达了焊缝的基本信息，属于必须标注的内容。此 外，在必要时还应加上辅助符号、补充符号、焊 缝尺寸符号等。
最常用-焊缝符号表示方法
最常用-焊缝符号表示方法4 焊缝符号4.1 基本符号基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序名称示意图符号号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V 形焊缝6 带钝边V形焊缝表1（完）常用基本符号序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝在焊接标注时，焊缝的基本符号必须标注。
对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2 焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径d塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数d角焊缝焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
常用焊缝符号及其标注方法课件
统一规定，具有通用性和可识别性。
国家标准
02 中国也制定了相应的国家标准，与国际标准接轨，便
于国内企业采用。
对比分析
03
通过对国际标准和国内标准的对比分析，可以发现两
者在某些细节上存在差异，但总体上保持一致。
焊缝符号及其标注方法的发展趋势与展望
标准化需求
随着制造业的不断发展，焊缝符号及其标注方法的标准化需求越来越 迫切，以便统一规范、提高工作效率。
补充焊缝符号用于表示焊缝的附加信息，如焊缝质量等级、焊接工艺要求等。这些符号在标注时根据需要选择使 用，以补充和完善焊缝标注的完整性。
03
焊缝标注方法
焊缝的基本标注方法
直线标注法
在焊缝的起点和终点各引一条直线，两条直线中间的部分就是焊缝 。这种标注方法适用于所有位置的焊缝。
符号标注法
用带有箭头的指引线将焊缝符号标注出来，适用于标注圆弧形焊缝 。
焊缝符号的标注应与焊接工艺文件中的其他信息，如焊接顺序、焊接角度等，保持一致，以确保焊接 操作的准确性和一致性。
焊缝符号在焊接质量检验中的应用
在焊接质量检验中，焊缝符号用于标 识和区分不同类型的焊缝，如对接焊 缝、角焊缝、塞焊缝等。
VS
通过正确的焊缝符号标注，质量检验 人员能够更好地理解和评估焊缝的质 量，如焊缝的外观、尺寸和内部质量 等。
焊缝尺寸代号
如角焊缝的焊脚高度为“K”，塞焊缝的孔径为“D”，槽 焊缝的槽宽为“W”等。
焊接符号
如直线焊缝的符号为“—”，曲线焊缝的符号为“～”，角焊缝 的符号为“/”，塞焊缝的符号为“—”，槽焊缝的符号为“|”等
。
常见的焊缝标注示例
01
其他标注：如焊接位置、焊接方向、焊接次数等。
最常用焊缝符号表示方法
4 焊缝符号4.1 基本符号4.1.1基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V 形焊缝序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2在焊接标注时，焊缝的基本符号必须标注。
4.1.3对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
常用焊缝符号及其标注方法
九常用焊缝符号及其标注方法1 总则1.1焊接标注应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。
1.2焊缝符号一般由基本符号与指引线组成。
必要时还可以加上辅助符号、补充符号和尺寸符号等。
1.3 焊接符号包括所有用于焊接标注的符号、代号及数据；焊接标注包括焊接符号的标注及各种说明。
1.4常用焊缝符号的采用及标注应按本标准及GB/T 324和GB/T 12212的相关规定执行。
1.5 在产品图样及设计文件中，一般不规定焊接方法（其技术条件中应注明焊接的技术要求），由工艺部门确定具体焊接工艺（包括焊接方法），必要时，产品图样及设计文件中也可给出焊接方法。
焊接方法的标注按GB/T 5185。
2 焊缝符号2.1基本符号2.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝1102 点焊缝3 Ⅰ形焊缝4 V形焊缝表1（续）常用基本符号序号名称示意图符号5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝8 塞焊缝或槽焊缝1119 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝2.1.2 在焊接标注时，焊缝的基本符号必须标注。
2.1.3对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
2.2 辅助符号2.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。
序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝2.2.2 对焊缝的表面无要求时，则不标注辅助符号。
2.3 补充符号2.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
2.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号112序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明2.4 尺寸符号2.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
最常用焊缝符号表示方法
4 焊缝符号4.1 基本符号4.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝表1（完）常用基本符号序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
焊缝符号表示法--高清附图
GB/T 324-2008
2、指引线 指引线由箭头线和基准线（实线和虚线） 组成，见图
基准线（实线） 箭头线
基准线（虚线）
GB/T 324-2008
3、箭头线 箭头直接指向的接头侧为“接头的箭头 侧”，与之相对的则为“接头的非箭头侧”。 见图
接头B 箭头线 接头B的箭头侧 接头B的非箭头侧
接头A的非箭头侧
一基本符号1形焊缝符号示意图2v形焊缝符号示意图3单边v形焊缝符号示意图4带钝边v形焊缝符号示意图5带钝边单边v形焊缝符号示意图6带钝边u形焊缝符号示意图7带钝边j形焊缝符号示意图8角焊缝符号示意图9封底焊缝符号示意图10塞焊缝或槽焊缝符号示意图11点焊缝符号示意图12平面连接钎焊符号示意图13缝焊缝符号示意图二基本符号的组合1双面v形焊缝x焊缝符号示意图2双面单v形焊缝k焊缝符号示意图3带钝边双面v形焊缝符号示意图4带钝边双面单v形焊缝符号示意图5带钝边双面u形焊缝符号示意图三补充符号序号名称符号说明1平面焊缝表面通常经过加工后平整2凹面焊缝表面凹陷3凸面焊缝表面凸起4园滑过渡焊趾处圆滑过渡序号名称符号说明5永久衬垫m衬垫永久保留6临时衬垫mr衬垫在焊接完成后拆除7三面焊缝三面带有焊缝8周围焊缝沿着工件周边施焊的焊缝标识位置为基准线与箭头线的交点处序号名称符号说明9现场焊缝在现场焊接的焊缝10尾部可以表示所需的信息四基本符号和指引线的位置规定1基本要求在焊缝符号中基本符号和指引线为基本要素
3、单边V形焊缝
符号
示意图
Hale Waihona Puke GB/T 324-2008
4、带钝边V形焊缝
符号
示意图
GB/T 324-2008
5、带钝边单边V形焊缝
符号
示意图
GB/T 324-2008
最常用焊缝符号表示方法
4.1 基本符号4.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1表1 常用基本符号序号名称示意图符号1 角焊缝点焊缝Ⅰ形焊缝V形焊缝单边V 形焊缝4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表序号名称示意图符号标注示例说明1平面符号平面V 形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面V 形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4.3.2 当焊缝具有表3 所列特征时，则必须标注相应的补充符号。
表3 补充符号3。
序号名称示意图符号标注示例说明带垫板符V 形对接焊缝，底面有垫板三面焊缝符号周围焊缝符号尾部符号同上述三面焊缝符号）工件三面施角焊缝，焊接方法为手工电弧焊沿工件周围施角焊缝标注焊接方法及处数N 等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值4.4.3 塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
5 焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。
5.1 指引线指引线一般由带有箭头的指引线（箭头线）和两条基准线（一条为细实线，另一条为虚线）组成，两条基准线间隔为2b（b 为视图轮廓线宽度），见图1。
基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直。
细实线基准线虚线基准线（可省略）箭头线（细实线）图1 指引线5.1.1 箭头线和焊缝的关系a）焊缝在箭头侧：如图2（a）所示，即箭头线指在焊缝上；b）焊缝在非箭头侧：如图2（b）所示，即箭头线指在焊缝的背面。
焊缝标注介绍图文并茂
“”：焊缝基本符号，表示箭头指向侧的角焊缝；
“”：焊缝基本符号，表示箭头对侧角的角焊缝；
待焊部位现场施焊，为双面角焊缝，焊角高7mm，焊缝围绕工件四周，近似构造
焊缝2处。“7”：焊缝尺寸符号，表示角焊缝焊角尺寸；
“”：焊缝增补符号，表示在现场或工地进行焊接;
“O”：焊缝增补符号，表示四周焊缝；
“10”：焊缝尺寸符号，表示角焊缝焊角尺寸；
“⌒”：焊缝协助符号，表示焊缝表面突出;
“V”：焊缝基本符号，表示无钝边的V形坡口；
“60o”：焊缝尺寸符号，表示坡吵嘴度；
待焊部位为60o的V形坡口，焊缝底部加衬垫板，焊缝围绕工件四周。“O”：焊缝增补符号，表示四周焊缝；
“口”：焊缝增补符号，表示焊缝底部有垫板。
厚度
带钝边
带垫板符表示焊缝底c焊缝宽度N同样焊缝U形焊
缝号部有垫板数目
带钝边JR根部半径H坡口深度
三面焊缝表示三面有
形焊缝符号焊缝
角焊缝四周焊缝表示围绕工l焊缝长度h余高
符号件四周焊缝
β
槽焊缝现场符号表示在现场n焊缝段数β坡口面角
或工地进行度
焊接
带钝边Байду номын сангаас
单边V
交织断续表示双侧交标明
形焊缝焊接符号错断续焊接示例
“”：焊缝基本符号，表示无钝边的单斜边坡口；
“”：焊缝基本符号，表示角焊缝；
待焊部位为无钝边的单斜边坡口，坡口深8 mm，焊后要求有8 mm的增强角焊缝，
“前8”：焊缝尺寸符号，表示坡口深度；焊缝围绕工件四周，同样焊缝4处。
“后8”：焊缝尺寸符号，表示增强角焊缝焊角尺寸；
“O”：焊缝增补符号，表示四周焊缝；
常用焊接符号表示方法
"；当图样中除明确标注外的其余焊缝完全相同时，也可用文字说明：如"未注焊缝为5
"。
江苏牧羊集团研发中心
α
：焊缝有效厚度
示
基本符号名称 卷边焊缝 （卷边完全熔化） 平面 凹面
α：坡口角 角焊缝 凸面 Ⅰ形焊缝 凹面角焊缝 形焊缝
：坡口深度 β：坡口角度 注：箭头指向坡口
：塞焊孔直径 ：塞焊孔孔数 ：塞焊孔间距
：塞焊缝宽度 ：塞焊缝长度 ：塞焊缝间距
形焊缝
带钝边单边
形焊缝
塞焊缝或槽焊缝
形焊缝
封底焊缝
方
辅助符号名称 和应用示例 平面 周边焊 三边焊 现场焊 尾部 形对接焊缝 凸面 形对接焊缝
法
补充符号名称 垫板
1.如果焊缝在接头的箭头侧,则将基本符号标在指引线基准线的实线侧。如果焊缝在接头的非箭头侧，则将基本符号标在指引线基准线的虚线侧。 2.标对称焊缝及双面焊缝时，指引线基准线可不加虚线。 3.在不致引起误解的情况下，当箭头线指向焊缝，而非箭头侧又无焊缝要求时，允许省略非箭头侧的基准线（虚线）。
常 用 焊 缝 符 号 表 示 方 法
为规范结构件焊缝标注,依据相关标准,列出常用焊缝符号表示方法览表，以供工程图焊缝标注参照。
序号 示 意 图
焊
α
α α
缝 标 焊 注 标 缝 注 法 符 举 法 号 例
β
α
β
α
方
方
α
α缝段数(一般 可不标段数) ：焊缝长度 ：焊缝距离
说
明
4.不需要确切地说明焊缝的表面形状时,焊缝标注可不用辅助符号。 5.当断续焊缝、对称断续焊缝和交错断续焊缝的段数无严格要求时，允许如图示省略段数。 6.尾部符号后面的数字代号表示焊接及相关工艺方法，或表示相同焊缝的数量。 7.在同一图样中，当若干条焊缝的坡口尺寸和焊缝符号均相同时，可采用如图示的方法集中标注。 8.当同一图样中全部焊缝相同且巳用图示法明确表示其位置时，可统一在技术要求中用符号表示或用文字说明：如"全部焊缝为5
常用焊缝符号与标注方法全
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号,常用基本符号见表1;表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1完常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝在焊接标注时,焊缝的基本符号必须标注;对于需要开坡口的焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口的断面图,并明确各项要求；设计对坡口形状无特殊要求时,则技术图样中不做规定,应由工艺人员在工艺文件中予以明确;辅助符号辅助符号是表示焊缝表面形状特征的符号,见表2;表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝对焊缝的表面无要求时,则不标注辅助符号;补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号,见表3;当焊缝具有表3所列特征时,则必须标注相应的补充符号;表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝,底面有垫板2 三面焊缝符号工件三面施角焊缝,焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号同上述三面焊缝符号标注焊接方法及处数N等说明尺寸符号常用尺寸符号见表4,表中各尺寸符号,在图样中应标出具体数值;表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段点数n5 焊缝长度l6 焊缝段点数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N确定焊缝位置的尺寸不在焊缝符号中给出,而是将其标注在图样上;4.4.3塞焊缝、槽焊缝带有斜边时,应该标注孔底部的尺寸;5 焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外,还包括指引线及必要的说明;指引线指引线一般由带有箭头的指引线箭头线和两条基准线一条为细实线,另一条为虚线组成,两条基准线间隔为2bb为视图轮廓线宽度,见图1;基准线一般应与图样的底边相平行,但在特殊条件下亦可与底边相垂直;细实线基准线虚线基准线可省略箭头线细实线图1 指引线箭头线和焊缝的关系a 焊缝在箭头侧：如图2a所示,即箭头线指在焊缝上；b 焊缝在非箭头侧：如图2b所示,即箭头线指在焊缝的背面;图2 带单角焊缝的T型接头5.1.2箭头线的位置a 箭头线相对焊缝的位置一般无特殊要求,但是在标注形焊缝时,箭头线应指向带有坡口一侧的工件,见图3;b 必要时,允许箭头线弯折一次,见图4;a b图3 箭头线的位置图4 弯折的箭头焊缝在图样上的表示除点焊缝、缝焊缝、塞焊缝和槽焊缝以外的各种焊缝,在图样上表示时,应符合下述规定：a 可见焊缝纵向可用2b～等粗的实线表示可使用区别于黑色的颜色见图5a；b 不可见焊缝纵向可用2b～等粗的粗虚线表示,见图5b；c 焊缝的横截面应按焊缝实际截面形状绘制并涂黑,见图5c;必要时,可用细实线画出焊接前的坡口形状等,见图5d;a b c d图5 焊缝图示法点焊缝、缝焊缝、塞焊缝和槽焊缝,在其径向位置应用粗实线的“+”表示,在其长度方向位置应用细点划线表示,见附录B提示的附录表B1序号15示例;如果焊缝在一个视图上已表达清楚,允许在其它视图上省略;基本符号在基准线上的表示常用基本符号的画法及比例,见表5;表5 常用基本符号的画法及比例名称符号名称 符号角焊缝 缝焊缝点焊缝 塞焊缝Ⅰ形焊缝 封底焊缝单边V 形焊缝 V 形焊缝45°喇叭形焊缝钝边V 形焊缝 单边喇叭形焊缝注：1 表中尺寸b 为视图轮廓线的宽度,一般为,下同；2 辅助符号和补充符号的大小尺寸,可参照本表和GB/T 12212执行；3 各种焊缝符号的画法及比例一般不随技术图样的绘图比例变化而变化;基本符号在基准线上的表示a 如果焊缝在箭头侧,则将基本符号标在基准线的细实线侧,见图6a ；b ） 如果焊缝在接头的非箭头侧即不可见焊缝,则将基本符号标在基准线的虚线侧,见图6b ；c ） 标对称焊缝及双面焊缝时,可省略虚线基准线,见图6c;焊缝标注原则当在图样上已采用图示法绘出焊缝时,应同时标注焊缝符号,见图6;各种符号相对于基准线的位置见图7;图7 符号相对于基准线的位置尾部符号标于箭头线的尾部,并且以90°开口对称于基准线;基准线上所标注各种焊缝符号的位置和方向不随箭头线方向的变化而变化；尾部符号处标注的内容也不随尾部方向的变化而改变上下左右的书写顺序;当基本符号辅助符号、补充符号标注在基准线下方时,其方向应与标注在基准线上方时相对称;5.4.6双面符号只能标注基础件一侧的焊接,在基础件两侧的焊接不能用双面符号,见图8;基础件正确图8 双面符号的标注焊接标注的焊缝符号按的规定,其数字和字符与图样中的相应数字和字符的型式、字体宽度和字体高度相一致;在CAD绘图中,属软件锁定的焊接符号与字符大小允许存在;当需要标注的尺寸数据较多又不易分辨时,应在数据前面增加相应的尺寸符号;焊缝符号的标注尽可能简化;在基本符号的右侧无任何标注且又无其他说明时,意味着焊缝在工件的整个长度上是连续的;在基本符号的左侧无任何标注且又无其他说明时,表示对接焊缝要完全焊透;当对焊缝段点数无严格要求时,允许省略;在不致引起误解的情况下可省略虚线基准线及“N”的括号;在焊缝符号中标注交错对称焊缝的尺寸时,允许在基准线上只标注一次,见附录B表B1序号6示例;当同一图样中全部焊缝相同且已用图示法明确表示其位置时,可统一在技术要求中用符号表示或用文字说明,如“全部焊缝为5 ”；当部分焊缝相同时,也可采用同样的方法表示,但剩余焊缝应在图样中明确标注;焊缝段点的特殊分布要求如:左右对称,焊点均布,可在尾部符号处用文字简明注出;必要时,可给出焊条或焊丝的牌号并标注在基准线的上方或下方、与基本符号相反的一侧,见附录B表B1序号23示例;在同一图样中,当若干条焊缝的坡口尺寸和焊缝符号均相同时,可采用在焊缝符号的尾部加注相同焊缝数量的方法简化标注,其他形式的焊缝,仍需分别标注,见附录B表B1序号24示例;附录A规范性附录常用焊接方法代号焊接方法代号按GB/T 5185,常用焊接方法及其代号见表A1;表A1 常用焊接方法及其代号附录B资料性附录标注示例常用焊接标注示例见表B1;表B1 焊接标注示例序号焊接标注示例说明111为无气体保护的电弧焊；焊缝截面形状为Ⅰ形；焊缝填满,整个工件长度连续施焊,外表面凸起,内表面为圆面;2111为手工电弧焊、角焊缝；沿工件圆周施焊,焊脚尺寸为2;注：虚线基准线可以省略;3角焊缝,三面有焊缝,共12处；111为手工电弧焊,整个工件接触长度连续施焊;注：焊脚尺寸未做要求;4上：角焊缝,焊脚尺寸为2,共2处,沿工件接触长度共5段连续施焊;下：角焊缝,焊脚尺寸为2,共2处,沿工件长度共1段连续施焊;表B1续焊接标注示例序号焊接标注示例说明5上：焊缝截面形状为单边喇叭形,焊脚尺寸为8,整个工件长度连续施焊;下：角焊缝,焊脚尺寸为3,三面有焊缝,整个工件长度连续施焊;6 5 35×50 30 双面角焊缝,对称交错,焊脚尺寸为5,焊缝段数为35,焊缝长度为50,焊缝间隔为30;7135为CO2气体保护焊MAG焊;焊缝截面形状为单边喇叭形,焊缝对称,焊脚尺寸为10,整个工件长度连续施焊,外表面为平面;8135为CO2气体保护焊MAG焊;焊缝截面形状为V形,焊缝厚度为3,外表面为凸形,沿工件圆周施焊;9111为手工电弧焊,焊缝截面形状为V形,整个工件长度连续施焊;注：焊缝在非箭头侧表B1续焊接标注示例10焊缝截面形状为圆柱形塞焊,塞焊直径为5,沿Фd圆周均布4个;1121为电阻点焊,焊点中心在两工件的接触面上,焊点直径为6,每排12个焊点,共4排左右各两排,左右对称沿汽车前进方向,焊点均布;12点焊缝,焊点中心偏离两工件接触面位置基本符号位置与偏离方向一致;点焊直径为5,共8点,点距、行距均为35;注：点焊缝符号已明确焊接方法,可不标注焊接方法代号;1321为电阻点焊在不至于引起误解时,可省略尾部标注；焊点中心在两工件的接触面上；焊点直径为5,共4点,沿Фd圆周均布;表B1续焊接标注示例14点焊缝,焊点直径为8,共5点,点距40、行距20;注：点距、行距尺寸,在图中若标注明确就不必在焊接标注中给出;15电阻点焊,焊点直径6,每处2个焊点,共3处;16缝焊缝,221为搭接缝焊即滚焊,焊缝中心在搭接接触面上,焊缝宽为6,在整个工件长度上连续施焊;17缝焊缝,焊缝中心向搭接面外偏离,焊缝宽为6,在整个工件长度上连续施焊;注：虚线基准线可以省略;1823为凸焊,焊缝横截面形状为Ⅰ形,对称焊缝,沿圆周施焊、焊透,共2处;表B1完焊接标注示例序号焊接标注示例说明1924为闪光对焊 ,焊缝截面形状为Ⅰ形,对称焊缝,外表面为圆柱面,共2处;2042为摩擦缝,焊缝截面形状为Ⅰ形,对称焊缝,外表面为圆柱面;21781为螺柱电弧焊,焊缝截面形状为直角三角形,焊脚尺寸为4,表面为凹形,沿工件圆周施焊;22782为螺柱电阻焊,焊缝截面形状为Ⅰ形;23角焊缝,焊脚尺寸为2,沿工件圆周施焊;钎焊方法由工艺决定;注：基准线下方标注是焊料牌号;24左:角焊缝,焊脚尺寸为5,焊缝长250,共4处;注：虚线基准线可以省略;右：单边V形焊缝,两面对称,焊缝厚度为5,焊缝长250;。
