DSJ-800型可伸缩带式输送机概述

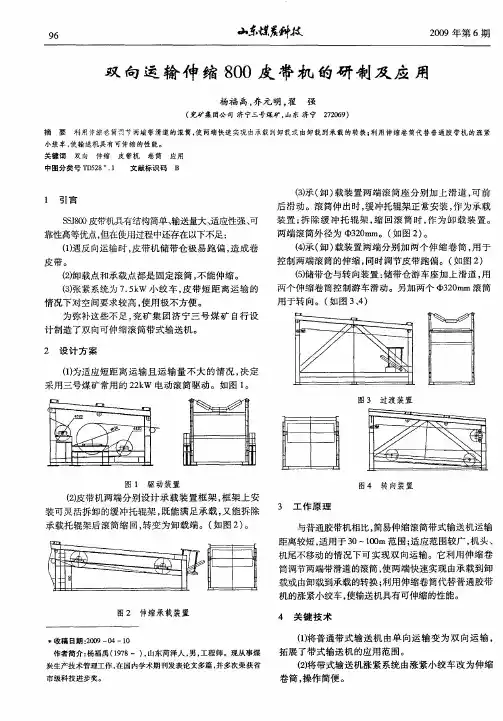

双向运输伸缩800皮带机的研制及应用
后滑动 。滚筒伸 出时 ， 缓冲托辊架 正常安 装 ， 作为承载 装置 ； 除缓 冲托 辊架 ， 回滚筒 时 ， 为卸 载 装置 。 拆 缩 作
两端滚筒外径为 ￣ ２ ｍ ３０ ｍ。（ 如图 ２ 。 ） （） （ ） ４ 承 卸 载装置两端 分别加两个 伸缩卷 筒 ， 于 用 控制两端滚筒 的伸缩 ， 同时调节皮 带跑偏 。（ 如图 ２ ） （ 储带仓与转 向装置 ： ５ ） 储带仓 游车座 加上滑道 ， 用 两个伸缩卷筒控制游车滑动 。另加两个 ｑ ２ ｍ ｂ ０ ｍ滚筒 ３ 用 于转 向。（ 图 ３４ 如 、）
２ 设 计 方 案
（ 为适应短距离运 输且 运输 量不大 的情 况 ， 定 １ ） 决
采用三号煤矿常用的 ２ ｋ 电动滚筒驱动 。如图 １ ２Ｗ 。
图 ３ 过 渡 装 置
图 １ 驱 动装置
图 ４ 转 向装 置
（ 皮带机两端分别 设计承 载装置框架 ， ２ ） 框架上 安 装可灵活拆卸的缓 冲托 辊架 ， 既能满 足承载 ， 又能拆 除 承载托辊架后滚筒缩 回， 转变为卸载端 。（ 如图 ２ 。 ）
３ 工 作 原 理
与普通胶带机相 比， 简易伸缩滚筒带式输送 机运输 距离较短 ， 适用于 ３ —１０ ０ ０ ｍ范 围； 适应范围较广 ， 机头 、
机尾不移动的情况下 可实现双 向运输 。它利用伸缩 卷
筒调节两端带滑道的滚筒 ， 使两端快速实现 由承载Байду номын сангаас卸 载或由卸载到承载的转换 ； 利用 伸缩卷筒代替普通胶带
组绗架的钢梯 上预加 了 ３ ｋ ０ Ｎ的张力 ， 观察 结果 给出 的顶板垂直位移如图 ３ 所示 。主动支护与被 动支护 的
顶 板 在 达 到 稳 定 时 的 位 移 量 分 别 为 １９ ｍ 和 １９ ２ ｍ ３
可伸缩皮带机技术协议[1]
![可伸缩皮带机技术协议[1]](https://img.taocdn.com/s3/m/a64cedc6d05abe23482fb4daa58da0116c171fbb.png)
可伸缩皮带机技术协议[1]DSJ800/2×40可伸缩皮带机技术协议甲方：安阳鑫龙煤业（集团）龙山煤业有限责任公司乙方：河南龙宇能源股份有限公司机电制修厂安阳鑫龙煤业（集团）龙山煤业有限责任公司（甲方）委托河南龙宇能源股份有限公司机电制修厂（乙方）设计制造一条DSJ800/2×40可伸缩皮带机，经双方充分协商，达成如下协议：一、设计条件和选型：1、二运尺寸（长×宽×高mm）：17000×1385×1250二运水平转角：12°运输能力（最大）：300吨/小时巷道倾角（最大）：14°2、皮带机型号：DSJ800/2×40可伸缩皮带机整机一部；3、安装参数：全长300米，机头安装倾角0°，储带长度60米；4、设备能力：带速：2.0米/秒，输送量：400吨/小时；5、配套电机：YBS-40-4二台40千瓦、电压660/1140V，电机必须具有相应的“防爆合格证”、“煤安标志证”、“生产许可证”；6、减速机：SJ-80，速比18.499，通过液力耦合器与电机联接，整个驱动部分按乙方（符合国家或行业制造标准）标准图纸制作；7、机头框架部分配置：储带转向架1节、储带仓架7节、张紧装置1套、支撑小车2台、游动小车1台，以上部件均为DSJ800皮带机标准(国家标准或行业标准)配置；8、机身部分：包括H架、纵梁、上下托辊，上托辊为三联托辊，下托辊为平托辊，托辊直径为φ89mm；9、输送带为PVG1000S。
二、本次生产的皮带机所有的电控和保护等设备以及胶带均由甲方自备，其余部件由乙方提供。
三、售后服务：1、乙方负责提供产品说明书、设备总图等技术资料两份，设备整机矿用产品生产许可证一份，电机“防爆合格证”、“煤安标志证”、“生产许可证”一份。
2、乙方免费提供技术指导及咨询。
3、产品质保期为一年。
质保期内，除易损件外，其他零部件免费维修或更换。
800皮带机技术要求
井下可伸缩胶带运输机技术要求一、主要技术参数设备名称：井下可伸缩胶带运输机设备型号：DSJ80/18/2*90运输能力：180t/h；胶带宽度：800mm；胶带机定货长度：1400m，胶带机适合下运倾角不超过α=11.5°和上运不超过α=5°范围，配齐两种条件下的制动器和逆止器；输送机带速： 2m/s；储带长度：100m；电压等级： 660V/1140V二、供货范围：1、机械部分每套胶带机配齐电机、减速器、逆止器、涨紧小车、各种滚筒、托辊、中间架、托辊架、支腿、各种紧固件等。
电机选用南阳电机股份制造有限公司产品，报出电机详细技术参数；减速器选用太原太重煤机重型减速机有限公司产品，报出减速器详细技术参数；2、电控部分配齐馈电开关、启动器。
矿用隔爆型真空馈电开关：KBZ-400/1140（660），1台矿用隔爆型真空电磁起动器：QBZ-400/660（380）,2台（驱动电机配套）矿用隔爆型真空电磁起动器：QBZ-80/660（380）,1台（涨紧小车配套）馈电开关、启动器选用电光防爆电气有限公司产品。
3、胶带机保护部分每套胶带机配齐皮带机集控箱、皮带机保护、声光信号系统。
皮带机保护配置数量如下：（注：皮带机保护选用承德市普德电子有限公司产品）序号设备名称规格型号单位数量1 带式输送机保护控制装置主机台 12 速度传感器套 1套 23 烟温双控自动灭火洒水装置含装置主机1个、烟雾传感器1个、温度传感器1个、隔爆电磁阀（含喷头）1个个 14 自动灭火洒水装置配套隔爆电磁阀（含喷头）5 矿用本安型双向急停开关含打点功能个206 跑偏传感器2个/组组 67 温度传感器台 18 烟雾传感器台 19 堆煤传感器台 1MHMY 8*0.5 KM 1.210 煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆11 覆塑钢丝绳KM 1.012 双向滚筒人员保护ZRG 套 113 矿用本安电路接线盒个 114 矿用语音报警器个 115 矿用隔爆兼本安型直流稳压电源个 2三、井下可伸缩胶带运输机技术要求：1、产品设计、加工、制造、验收必须符合《煤矿安全规程》、国家标准和相关行业标准规定的煤矿井下使用要求，并执行最新标准。

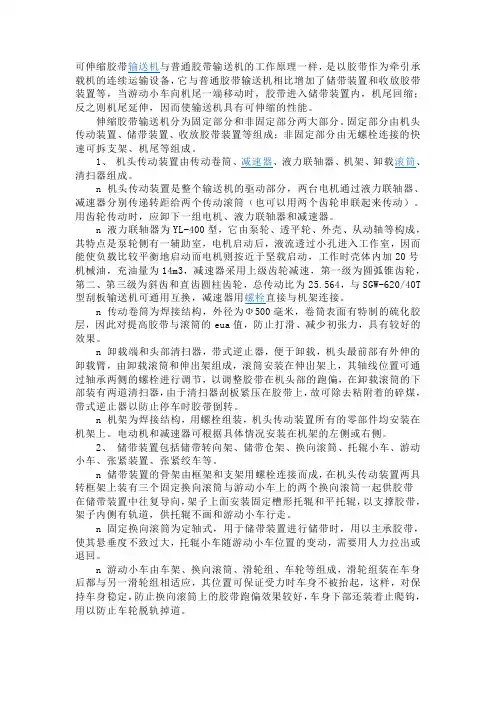

可伸缩式带式输送机的介绍
可伸缩胶带输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了储带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入储带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。
伸缩胶带输送机分为固定部分和非固定部分两大部分。
固定部分由机头传动装置、储带装置、收放胶带装置等组成；非固定部分由无螺栓连接的快速可拆支架、机尾等组成。
1、机头传动装置由传动卷筒、减速器、液力联轴器、机架、卸载滚筒、清扫器组成。
n 机头传动装置是整个输送机的驱动部分，两台电机通过液力联轴器、减速器分别传递转距给两个传动滚筒（也可以用两个齿轮串联起来传动）。
用齿轮传动时，应卸下一组电机、液力联轴器和减速器。
n 液力联轴器为YL-400型，它由泵轮、透平轮、外壳、从动轴等构成，其特点是泵轮侧有一辅助室，电机启动后，液流透过小孔进入工作室，因而能使负载比较平衡地启动而电机则按近于坚载启动，工作时壳体内加20号机械油，充油量为14m3，减速器采用上级齿轮减速，第一级为圆弧锥齿轮，第二、第三级为斜齿和直齿圆柱齿轮，总传动比为25.564，与SGW-620/40T 型刮板输送机可通用互换，减速器用螺栓直接与机架连接。
n 传动卷筒为焊接结构，外径为Φ500毫米，卷筒表面有特制的硫化胶层，因此对提高胶带与滚筒的eua值，防止打滑、减少初张力，具有较好的效果。
n 卸载端和头部清扫器，带式逆止器，便于卸载，机头最前部有外伸的卸载臂，由卸载滚筒和伸出架组成，滚筒安装在伸出架上，其轴线位置可通过轴承两侧的螺栓进行调节，以调整胶带在机头部的跑偏，在卸载滚筒的下部装有两道清扫器，由于清扫器刮板紧压在胶带上，故可除去粘附着的碎煤，带式逆止器以防止停车时胶带倒转。
n 机架为焊接结构，用螺栓组装，机头传动装置所有的零部件均安装在机架上。
电动机和减速器可根据具体情况安装在机架的左侧或右侧。
2、储带装置包括储带转向架、储带仓架、换向滚筒、托辊小车、游动小车、张紧装置、张紧绞车等。
DSJ-800型可伸缩带式输送机说明书
DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。
用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。
伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。
2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。
3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。
4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。
机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。
5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。
6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。
三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、 输送带宽度 毫米 8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400 工作轮直径毫米400 15、减速器型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格名称橡胶面整芯阻燃输送带型号800S 芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3 牵引力牛顿3000 绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦 4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号J H2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。
B=800带式输送机技术要求
带式输送机技术要求一、总则为确保设备质量，满足安全、稳定和可靠的使用要求，矿用钢架落地可伸缩带式输送机技术要求二、所供设备名称、规格及数量三、所供设备主要技术参数四、设备主要配置及结构叙述1、皮带机机头驱动装置采用减速器与电动机通过液力偶合器罩筒相互连接的悬臂式结构，输送机传动部采用双电动机驱动方式，驱动装置安装时按照巷道空间情况可布置在机头左侧或右侧。
传动滚筒表面铸胶，胶面为阻燃菱形花纹。
2、机身仓架部分由储带转向架、储带仓架、支撑小车和游动小车等组成。
张紧方式采用JH-5回柱绞车张紧。
伸缩带储带形式为四层储带，储带长度50m。
3、机身部分由机架、上、下托辊组等组成，是输送机的可伸缩部分。
机架为无螺栓连接的快速拆装支架，它由钢管、H型支腿等组成，属钢架落地机型机身。
H型支架间距3m，并配备一定数量的可调支架。
H型支架强度可靠，主立柱采用10#槽钢。
4、上托辊形式为爬抓式三节一挂，30°槽角，托辊组间距1.5m。
下平托辊间距3m。
托辊直径为φ108，托辊管壁不小于3.25mm。
托辊结构为冲压轴承座，复合式非接触密封。
托辊的使用寿命为3万小时。
5、中间架纵梁采用φ76×3000m钢管，管壁厚度4mm。
6、机尾由支座、导轨、滚筒座、缓冲托辊组、清扫器等组成。
几种不同形式的导轨与支座、滚筒座固定，组成了五节机尾骨架，彼此又用圆肩销铰接成为一整体，可供转载机在上面行走，与转载机搭接长度12米（15米导轨）。
7、钢结构表面除锈，涂两道底漆，两道面漆，面漆为橘红色。
五、其它1.免费提供安装调试技术指导。
2、交货时提供设备总图及说明书各两份。
DSJ带式输送机
DSJ系列带式输送机枣庄市福兴矿山设备有限公司型号： DSJ100/100/2×200〔执行MT/820-2006《煤矿用带式输送机技术条件》〕产品使用说明书滕州市大陆矿山机械制造有限责任公司2009年4月1日出版目录一、概述 (2)二、型号编制及含义说明 (2)三、主要技术参数 (2)四、产品特点 (2)五、工作原理和结构特征 (3)六、安装和调试 (5)七、使用操作 (6)八、维修与修理 (7)九、警示语 (7)十、润滑表、易损件明细表 (7)一、概述1、总体简介带式输送机主要用于综合机械化采煤工作面的顺槽输送，也可用于一般工作面的顺槽和巷道掘进运输部位，用于顺槽运输的机尾部配刮板输送机与工作面运输机相接；用于巷道掘进运输时，机尾部配皮带机转载机与掘进机相接。
2、工作条件（1）环境温度为-10°～＋40°C，环境相对湿度不超过95％〔25°C时〕；（2）周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量；（3）输送物料应为容重小于是m的各种不规则形状的原煤和矸石；（4）有被水淋或局部有煤泥水的运行情况；（5）工作制为连续型。
3、产品执行标准MT820-2006 煤矿用带式输送机技术条件二、型号编制及含义说明D S J / / ×单个电机功率(KW)电机个数（单台省略）输送量（t/h）带宽（cm）钢架可伸缩式煤矿用带式输送机示例：DSJ100/63/2×75表示：带宽1000mm、输送量630T/h、电机功率为75kw的双电机驱动的可伸缩带式输送机。
三、主要技术参数1、带式输送机主要技术参数见表1。
四、产品特点1、转载机与输送机机尾进行合理搭接，即具有可供工作面快速推进，也可通过储带装置使机身得到伸长和缩短，能有效地提高顺槽运输能力，加快回采和掘进速度。
2、非固定部分的机身，采用无螺栓连接的快速可拆支架，并配有可调H型支架，结构简单，拆装方便，劳动强度低，操作时间短。
皮带机标准
型胶带输送机 - 胶带》、 ISO1536-1975《槽型 胶带输送机 - 滚筒》、 ISO1537-1975《槽型胶 带输送机-托辊》、由中华人民共和国煤炭工业 部1995年12月5日批准，1996年3月1日实施。
2019/1/26
新疆三力机械制造有限公司
17
1.主要内容与适用范围
本标准规定了煤矿用带式输送机的带宽、
2019/1/26
新疆三力机械制造有限公司
11
2. 以DSJ80/40/2*75型皮带机为例， 对皮带机型号进行解释
D：带式输送机
S：伸缩 J：钢架 80：带宽（cm） 40：运量*10（t/h） 2*75：功率（kw）
2019/1/26
新疆三力机械制造有限公司
12
3. 伸缩式输送机的使用条件
现我国制造皮带机标准都是根据《中
华人民共和国煤炭行业标准》和《中 华人民共和国机械行业标准》来执行 的。下面我就以我厂生产的 DSJ80/40/2*75型伸缩带式输送机 的执行标准与大家进行探讨。
新疆三力机械制造有限公司 1
2019/1/26
主要内容
第一节 常用胶带输送机的主要类型 第二节 伸缩式输送机的技术要求 第三节 煤矿用带式输送机的基本参数和尺寸
注：①尽可能不要采用3.55、4.5的规格 ②使用时超过本系列范围应符合GB987
2019/1/26 新疆三力机械制造有限公司 20
4.主要部件尺寸
Ⅰ.传动滚筒直径D
315、400、500、630、800、 1000、1250、1400、 1600、1800、2000mm Ⅱ.改向滚筒直径D1 200、250、315、400、500、630、800、1000、1250、 1400、1600、1800、2000mm Ⅲ.托辊直径d 76、89、108、133、159、194mm Ⅴ.带宽B与传动滚筒直径D、改向滚筒直径D1以及托辊直 径d的组合（见下表）.
DSJ型带式输送机
DSJ100/70/2×55 DSJ100/63/125DSJ100/63/2×75 DSJ80/40/2×55 DSJ65/15/2×22DSJ型带式输送机使用维护说明书鹤岗市永泰机械设备有限责任公司出版日期2007年6月30日目录一、概述 (1)二、型号、含义 (2)三、主要技术参数 (3)四、产品特点 (4)五、工作原理和结构特征 (4)六、安装、调试及伸缩操作 (5)七、带式输送机的维护、保养、定期检查 (7)八、带式输送机常见故障与处理 (8)九、警示语句 (9)十、润滑及易损更换 (11)十一、附图 (11)一、概述可伸缩带式输送机是摩擦传动连续式运输设备。
在综合机械化采煤和掘进过程中，它是较好的一种顺槽运输设备，可伸缩带式输送机随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种运输机本身就能适应这些变化，它带有一个储带装置，可以把多余的皮带暂时储存起来，以适应伸长或缩短的需要。
1、主要特征：(1)采用槽形托辊组，承载量大。
(2)在装载段，采用了弹性材料套的缓冲托辊组，缓冲负荷的冲击。
(3)整个皮带机浮放在巷道底板上，无螺栓联接。
(4)采用电绞车拉紧和储存皮带，并装有负荷传感器可以指示皮带的拉力。
2、本设备正常使用环境：海拔高度≤1000米环境温度–20～+40℃相对湿度≤95%（在+25℃时）大气压力 80～106Kpa空气含有爆炸性气体混合物煤层体倾斜不大于35度的工作面上胶带输送机示意图11、卸载滚筒2、阻燃胶带3、机尾滚筒4、张紧滚筒5、导向滚筒6、传动滚筒7、传动滚筒Ⅱ二、型号、含义D S J □/□/□电动机功率（kW）运输量（×10t/h）胶带宽度（cm）钢架可伸缩带式输送机三、主要技术参数5四、产品特点该设备为系列产品，适用于煤矿及粉尘大需要防爆的地方。
其执行标准为:MT820-2006《煤矿用带式输送机技术条件》和 MT/T901-2000《煤矿井下用伸缩带式输送机》。
DSJ800带式输送机
型号： DSJ80/40/2×75 DSJ80/40/2×55 〔执行 MT/820-2006《煤矿用带式输送机 技术条件》〕
产 品 使 用 说 明 书
枣庄市福兴矿山设备有限责任公司
20Байду номын сангаас4 年 10 月 12 日
目
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
DSJ型带式输送机
DSJ100/70/2×55 DSJ100/63/125DSJ100/63/2×75 DSJ80/40/2×55 DSJ65/15/2×22DSJ型带式输送机使用维护说明书鹤岗市永泰机械设备有限责任公司出版日期2007年6月30日目录一、概述 (1)二、型号、含义 (2)三、主要技术参数 (3)四、产品特点 (4)五、工作原理和结构特征 (4)六、安装、调试及伸缩操作 (5)七、带式输送机的维护、保养、定期检查 (7)八、带式输送机常见故障与处理 (8)九、警示语句 (9)十、润滑及易损更换 (11)十一、附图 (11)一、概述可伸缩带式输送机是摩擦传动连续式运输设备。
在综合机械化采煤和掘进过程中，它是较好的一种顺槽运输设备，可伸缩带式输送机随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种运输机本身就能适应这些变化，它带有一个储带装置，可以把多余的皮带暂时储存起来，以适应伸长或缩短的需要。
1、主要特征：(1)采用槽形托辊组，承载量大。
(2)在装载段，采用了弹性材料套的缓冲托辊组，缓冲负荷的冲击。
(3)整个皮带机浮放在巷道底板上，无螺栓联接。
(4)采用电绞车拉紧和储存皮带，并装有负荷传感器可以指示皮带的拉力。
2、本设备正常使用环境：海拔高度≤1000米环境温度–20～+40℃相对湿度≤95%（在+25℃时）大气压力 80～106Kpa空气含有爆炸性气体混合物煤层体倾斜不大于35度的工作面上胶带输送机示意图11、卸载滚筒2、阻燃胶带3、机尾滚筒4、张紧滚筒5、导向滚筒6、传动滚筒7、传动滚筒Ⅱ二、型号、含义D S J □/□/□电动机功率（kW）运输量（×10t/h）胶带宽度（cm）钢架可伸缩带式输送机三、主要技术参数5四、产品特点该设备为系列产品，适用于煤矿及粉尘大需要防爆的地方。
其执行标准为:MT820-2006《煤矿用带式输送机技术条件》和 MT/T901-2000《煤矿井下用伸缩带式输送机》。
80100皮带说明书
DTL80型、DSJ80型DTL100型、DSJ100型带式输送机使用说明书鹤岗斯达机电设备制造有限责任公司目录1、概述 (2)2、使用条件 (2)3、型号及含义 (2)4、主要技术性能 (3)5、主要组成部分 (3)6、安装与调整 (5)7、皮带机的维护与定期检查 (7)8、润滑 (8)9、输送机的安全操作注意事项 (8)10、执行标准 (8)11、装箱单 (8)12、更换配件 (9)1、概述可伸缩皮带机和普通皮带机，是磨擦传动连续式运输设备。
在综合机械化采煤和掘进过程中，它是较好的一种顺槽运输设备，可伸缩皮带机随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种皮带机本身就能适应这些变化，它带有一个储带装置，可以把多余的皮带暂时储存起来，以适应伸长或缩短的需要。
2、使用条件：海拔高度≤1000米环境温度–10~+40℃相对湿度≤95%（在+25℃时）大气压力 80~106Kpa3、型号及含义具体型号：普通型：DTL80/33/55DTL100/63/125可伸缩型：DSJ80/40/2×55DSJ100/63/1254、主要技术参数：5、主要组成部分5.1机头部包括卸煤架，机头架及驱动部。
卸煤架在机头部的前端，伸出去一个卸载臂，重段皮带运来的负荷，经卸载臂卸下，皮带经卸载筒，返回到传动卷筒。
在卸载滚筒下装有一个皮带清扫装置，以便清除掉卸载后粘在皮带上的碎屑。
机头架前联卸载架，后联储带仓左（右）联驱动部，由架体，两个传动滚筒和联动齿组成。
两传动滚筒一主一付，主滚筒由减速器直接带动，付滚筒是由主滚筒通过联动齿轮带动，两联动齿轮速比为1，因此，两滚筒转速相等，方向相反，满足传动要求。
为保证机头传动可靠，减少皮带磨损，在两主付传动滚筒上，也装有清扫刮板。
两传动滚筒包胶以增大与胶带的磨擦力。
驱动部由电动机，液力联轴器和三级齿轮减速器组成。
电动机与减速器通过联接法兰分别连接到液力联轴器罩的两端，构成一体，前端通过减速器带锥孔的输出轴支撑在同样锥度的主传动滚筒轴头上，加键联接，端部用螺栓接紧。
DSJ型可伸缩式输送机概述
DSJ80/40/2×40型可伸缩带式输送机概述执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。
用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。
伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。
2、张紧装置采用头部绞车张紧。
3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。
4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。
5、驱动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。
6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。
三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、 输送带宽度 毫米 8004、 输送带速度 米每秒 25、 贮藏输送带长度 米 506、转载机行走距离米127、主电机型号DSB-40功率千瓦2×40转速转每分1470电压伏6608、驱动滚筒直径毫米Φ5009、卸载滚筒直径毫米Φ40010、机尾滚筒直径毫米Φ40011、贮带部分改向滚筒直径毫米Φ320、Φ20012、减速器型号JS40功率千瓦2×40传动比i 18.449513、输送带规格名称橡胶面整芯阻燃输送带14、张紧绞车牵引力千克5000电机功率千瓦7.5电机电压伏66015、机头传动部分外形尺寸毫米4232×1961×144316、总重千克49280四．工作原理及主要部件结构特点1、DSJ/80/40/2×40型可伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。
DSJ 皮带机使用说明书
DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书山西晋煤集团金鼎煤机矿业有限责任公司二〇一〇年十一月DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围：1.1 用途：DSJ100/80/160型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面中，它是一种较好的顺槽运输设备，随着工作面的不断推移，它能随着顺槽长度的变化而变化。
尾端配刮板转载机，与工作面输送机相接。
(参看图1)1.2 适用范围DSJ100/80/160型可伸缩带式输送机是在DSJ100/63/125型可伸缩带式输送机的基础上，通过提高带速来增加运输量，以满足厚煤层综采配套需要，它适用于3.5~4.5m厚煤层综采工作面的顺槽运输。
2 型号、基本参数及技术特性：2.1型号含义说明：电动机功率160kW运输能力800t/h输送带宽度 100cm机架式伸缩式带式输送机2.2 技术特征：输送量……………………………………………………800吨/小时输送长度…………………………………………………1000米输送带宽度………………………………………………1000毫米输送带速度…………………………………………………2.5米/秒储带长度……………………………………………………100米主电机型号…………………………………………………YSB-160功率…………………………………………………………160千瓦电压………………………………………………………… 660/1140伏转速…………………………………………………………1475转/分减速器型号…………………………………………………PQ-400总速比………………………………………………………19.867液力偶合器…………………………………………………YL—560 传动滚筒直径………………………………………………φ630毫米传动滚筒个数…………………………………………………2个卸载滚筒直径…………………………………………φ400毫米改向滚筒直径……………………………………φ400、φ320毫米承载托滚直径…………………………………………φ108毫米张紧绞车电机型号……………………………………………JH2-5功率…………………………………………………………7.5千瓦电压………………………………………………………660/380伏绳速……………………………………………………… 10.2米/分最大牵引力…………………………………………………50千牛与转载机搭接长度……………………………………………12米机头外型尺寸……………………………3450×2539×1641毫米机尾外型尺寸……………………………16300×1606×678毫米机器总重量……………………………………………94060公斤3 结构特征及工作原理3.1结构特征3.1.1采用了具有弹簧挂钩可变槽角托辊组，承载量大，运行平稳，不易跑偏。
DSJ80皮带机使用说明书
DＳJ8０/40/2×75可伸缩带式输送机使用说明书兖矿东华重工机电装备制造分公司地址：山东省邹城市矿建东路757号电话：传真：目录前言 (2)一、用途与特征.......................................、............、 (3)二、主要技术参数.......................................、...、 (4)三、工作原理……………………………………、…、…………５四、结构概述……………………………………………………５五、电控 (9)六、带式输送机得安装…………………………………………、、9七、带式输送机得调整、调试及操作…………………………、、12八、带式输送机得维护保养……………………………………、、18九、常见故障及处理方法…………………………………………、22十、人员与设备安全提示…………………………………………、24前言◆警告：使用本机前必须认真阅读此说明书！◆本说明书内容包含了有关安全操作、正确使用设备得详细说明及有关建议。
◆认真仔细得阅读本说明书将有助于预防事故、降低运行成本、节省维护费用、提高设备得可靠性与使用效率,并可延长设备得使用寿命。
◆每个参与输送机得工作人员必须阅读并熟练掌握使用本手册。
◆为保证设备安全可靠得运行,合理得组织及适当得预防措施,就是十分重要得。
◆应严格遵守安全操作规程。
在安装设备得现场应备有说明书，操作中还要遵守起重、运输、电工、钳工等方面得有关规定。
◆应遵守配套件生产厂家相应得操作说明,如电动机、真空开关等,并且只允许使用具有资质得、合格得配套件。
◆制造商对不正确得使用所引起得损坏不负责任。
所冒得风险由用户全负责。
◆只有受过良好训练得、合格得人员才允许操作设备,否则极易发生危险。
所以，再次提示:在操作设备之前,请务必认真阅读本说明书,并注意下面所示安全警示符号及意义。
一、用途与特征可伸缩带式输送机主要用于综合机械化采煤工作面得顺槽运输,也可用于一般采煤工作面得顺槽运输与巷道掘进运输。
DSJ-800型可伸缩带式输送机概述
DSJ80/40/2×40型可伸缩带式输送机概述执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》一．型号编制说明×两台40电机输送量400/带宽800钢架伸缩式煤矿用带式输送机二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。
用于顺槽运输时，尾端配刮板输送机和工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机和掘进机相接。
伸缩带式输送机的主要特征：1、除转载机和机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。
2、张紧装置采用头部绞车张紧。
3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。
4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。
5、驱动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。
6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。
三．技术规格1、输送量吨每小时4002、输送长度米6003、输送带宽度毫米8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40功率千瓦2×40转速转每分1470电压伏6608、驱动滚筒直径毫米Φ5009、卸载滚筒直径毫米Φ40010、机尾滚筒直径毫米Φ40011、贮带部分改向滚筒直径毫米Φ320、Φ20012、减速器型号JS40功率千瓦2×40传动比i 18.449513、输送带规格名称橡胶面整芯阻燃输送带14、张紧绞车牵引力千克5000电机功率千瓦7.5电机电压伏66015、机头传动部分外形尺寸毫米4232×1961×144316、总重千克49280四．工作原理及主要部件结构特点1、DSJ/80/40/2×40型可伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。
DSJ型可伸缩带式输送机说明书
5.1.6.8清扫器安装后，其刮板与输送带在滚筒轴线方向上的接触长度不得小于85％。
5.1.6.9驱动装置各部件电动机、联轴器、调速装置、减速器等安装后，应保证：低速输出轴与传动滚筒间的联轴器允许径向偏差不超过0.38毫米，角向偏差不超过0.38毫米。各定型产品（外购件）安装参考其安装使用说明书。所需的冷却系统的安装位置根据巷道现场空间位置决定。
输送机由驱动装置、传动装置、卸载装置（有时兼作传动装置）、储带仓架、卷带装置、机身、张紧装置及自移机尾装置等几大部分组成。
2.1驱动装置（图1）
图1驱动装置
1减速器2底座3电动机
驱动装置由电动机+减速器组成。通过联轴器将各部分及传动滚筒联成一体，根据具体情况配置必要的制动器。
2.2传动装置
传动装置（图2）由传动滚筒、改向滚筒和传动机架组成。
3.7采用结构简单、受力合理、重量轻、安装运输方便的三角形机架；落地侧装式钢架为机身，上托辊组间距为1.2或15米，下托辊组间距为3米。托辊架上开有调整槽，通过调整托辊位置来调整输送带的跑偏。托辊均采用冲压轴承座托辊专用轴承，设有双重密封，具有重量轻、密封性能好、旋转阻力小、使用寿命长等特点。
4主要技术参数
12、警示语----------------------------------------------17
13.其他------------------------------------------------17
1概述
1.1产品特点：连续带式输送设备
1.2主要用途及适用范围：主要用于煤矿井下采区顺槽输送煤炭及矸石，也可用于输送其他物料。
DSJ80/40/2×90
DSJ带式输送机
DSJ系列带式输送机枣庄市福兴矿山设备有限公司型号： DSJ100/100/2×200〔执行MT/820-2006《煤矿用带式输送机技术条件》〕产品使用说明书滕州市大陆矿山机械制造有限责任公司2009年4月1日出版目录一、概述 (2)二、型号编制及含义说明 (2)三、主要技术参数 (2)四、产品特点 (2)五、工作原理和结构特征 (3)六、安装和调试 (5)七、使用操作 (6)八、维修与修理 (7)九、警示语 (7)十、润滑表、易损件明细表 (7)一、概述1、总体简介带式输送机主要用于综合机械化采煤工作面的顺槽输送，也可用于一般工作面的顺槽和巷道掘进运输部位，用于顺槽运输的机尾部配刮板输送机与工作面运输机相接；用于巷道掘进运输时，机尾部配皮带机转载机与掘进机相接。
2、工作条件（1）环境温度为-10°～＋40°C，环境相对湿度不超过95％〔25°C时〕；（2）周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量；（3）输送物料应为容重小于是2.0t/m的各种不规则形状的原煤和矸石；（4）有被水淋或局部有煤泥水的运行情况；（5）工作制为连续型。
3、产品执行标准MT820-2006 煤矿用带式输送机技术条件二、型号编制及含义说明D S J / / ×单个电机功率(KW)电机个数（单台省略）输送量（t/h）带宽（cm）钢架可伸缩式煤矿用带式输送机示例：DSJ100/63/2×75表示：带宽1000mm、输送量630T/h、电机功率为75kw的双电机驱动的可伸缩带式输送机。
三、主要技术参数1、带式输送机主要技术参数见表1。
四、产品特点1、转载机与输送机机尾进行合理搭接，即具有可供工作面快速推进，也可通过储带装置使机身得到伸长和缩短，能有效地提高顺槽运输能力，加快回采和掘进速度。
2、非固定部分的机身，采用无螺栓连接的快速可拆支架，并配有可调H型支架，结构简单，拆装方便，劳动强度低，操作时间短。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DSJ80/40/2×40型可伸缩带式输送机概述
执行标准：MT820-2006《煤矿用带式输送机技术条件》
MT/T901-2000《煤矿井下用伸缩带式输送机》
一．型号编制说明
×
两台40电机
输送量400/
带宽800
伸缩式
煤矿用带式输送机
钢架
二．用途和特性：
伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。
用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。
伸缩带式输送机的主要特征：
1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。
2、张紧装置采用头部绞车张紧。
3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。
4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。
5、驱动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。
6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。
三．技术规格
1、 输送量 吨每小时 400
2、 输送长度 米 600
3、 输送带宽度 毫米 800
4、 输送带速度 米每秒 2
5、 贮藏输送带长度 米 50
6、转载机行走距离米12
7、主电机
型号DSB-40
功率千瓦2×40
转速转每分1470
电压伏660
8、驱动滚筒直径毫米Φ500
9、卸载滚筒直径毫米Φ400
10、机尾滚筒直径毫米Φ400
11、贮带部分改向滚筒直径毫米Φ320、Φ200
12、减速器
型号JS40
功率千瓦2×40
传动比i 18.4495
13、输送带规格
名称橡胶面整芯阻燃输送带
14、张紧绞车
牵引力千克5000
电机功率千瓦7.5
电机电压伏660
15、机头传动部分外形尺寸毫米4232×1961×1443
16、总重千克49280
四．工作原理及主要部件结构特点
1、DSJ/80/40/2×40型可伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。
它利用胶带多次折返和收放的原理调节长度，当张紧车向机尾一端移动时，胶带进入贮带装置内，机尾在绞车牵引下回缩；反之则机尾延伸，从而使输送机具有可伸缩的性能，以适应前进或后退式长壁采煤顺槽输送和巷道掘进运输的需要，当张紧车到达轨道的终端时，就需要收掉或接入一卷胶带，使输送机继续具有伸缩的性能。
2、DSJ/80/40/2×40型伸缩带式输送机分为固定部分和非固定部分两大部
分，固定部分由机头传动装置、贮带装置、张紧装置、软启动器、制动器等组成，非固定部分由无螺栓连接的快速拆装支架及机尾组成。
（见图1）
五．工作条件
该机工作环境温度在-10℃到+40℃，环境相对湿度不超过95％。
1.机头传动装置
由驱动滚筒、驱动装置、机架、卸载端等组成。
（图1）
机头传动装置是整个输送机的驱动装置，两台40千瓦的电动机通过减速器同时传给用两个齿轮串联的传动滚筒。
输送机采用双滚筒驱动，驱动滚筒直径为Φ500毫米，滚筒表面有一层硫化橡胶，可提高滚筒与胶带的摩擦系数，防止打滑。
驱动装置由矿用隔爆电动机、梅花联轴器、减速器、凸缘联轴器等组成。
电动机输出轴通过梅花联轴器与减速器输入轴连接；减速器输出轴通过凸缘联轴器与驱动滚筒的出轴相联；驱动装置采用对称设计，可根据生产需求及矿井巷道条件将驱动装置安装在机架的左侧或右侧。
卸载端是由在机头最前部外伸的卸载架和安装在卸载架上的卸载（改向）滚筒组成。
卸载滚筒直径为Φ400毫米，安装的轴线位置可调节，以调正胶带在机头部的跑偏。
卸载端的后部还装有一个直径为Φ200毫米的改向滚筒以改变胶带的运行方向。
卸载滚筒处设清扫器,采用重锤调整。
2、贮带装置
由贮带转向架、贮带仓、张紧车等组成。
贮带转向架、贮带仓主要为焊接结构，彼此用螺栓连接，组成了贮带装置的骨架。
在贮带转向架内装有两个Φ320两个Φ200的改向滚筒与张紧车上的两个Φ320一个Φ200改向滚筒一起供胶带在贮带装置中往复导向，架子的上部安装槽形托滚和下托滚，以支撑胶带，在贮带仓内有15Kg/米钢轨组成的轨道，供张紧车行驶。
张紧车由车架、车轮、滑轮组和改向滚筒等组成。
张紧绞车通过钢绳、滑轮组牵引张紧车在轨道上行走，从而达到贮进或放出胶带的作用，并使胶带得到适当的张紧度。
滑轮组由滑轮架和四个滑轮组成，它通过一销轴铰接在车架上，从而使作用于四个滑轮上大小不等的牵引力成为一合力，通过销轴作用于
张紧车的中心，改向滚筒安装的轴线位置均可调节，以调正胶带的跑偏。
3．张紧装置
由框架、滑轮组和张紧绞车等组成。
张紧绞车为蜗杆蜗轮传动和开式齿轮传动慢速绞车。
蜗杆蜗轮的设计具备反行程自锁的特点，同时在蜗杆的一端有一摩擦阻尼装置，产生的摩擦力矩可以通过压盖上的调节螺丝来调节，以使张紧绞车停车时不致反转，保证钢绳的张力。
张紧卷筒的一侧装有离合装置，当放胶带时需要打开离合器使卷筒和卷筒轴脱离，为使卷筒不至自由转动而发生乱绳，卷筒的同一侧还装有三块刹车带，使卷筒在放绳时产生半制动。
胶带的张力应根据使用情况酌情掌握，人为调节时不宜过紧过松
5、中间部（图5）
为无螺栓连接的快速拆装支架，它由中间架、H型支架和挂钩式槽形托滚等组成，是机器的非固定部分。
中间架采用Φ60×3.5mm钢管，钢管作为可拆卸的机身，用弹性柱销架设在H型支架的管座中，上下托辊采组采用手掌挂钩吊挂方式安装，方便调偏。
槽形托滚为铰接式，槽型角30°，用挂钩挂在钢管的柱销上，也能方便地挂上或取下。
柱销固装在钢管上，只要打入的位置适当，转动钢管就能方便地从管座中拿出或放入。
机身部根据装卸料要求，安装装卸料架，以满足底皮带运料的要求。
6、机尾架（图6）
机尾架由导轨、滚筒座、缓冲托滚组、刮煤板等组成。
机尾架每2.5米一节，共12节，每组导轨下设两个底座；机尾架上托辊组采用缓冲托辊，间距500mm；下托辊组采用直托辊，间距3m。
Φ400的机尾（改向）滚筒安装在滚筒座上，轴线位置可调，并配有刮煤板。
六、维护和修理
1、在正常情况下，输送机要求空载启动，并避免短时频繁启动。
2、必须经常检查液力偶合器有无漏液现象，定期检查充液量是否合适及时调正补充。
3、传动滚筒处如有尖叫声，说明胶带打滑，应检查胶带是否张紧。
4、胶带接头应经常检查，发现有破损处应及时割除重做，重做时应保证割
口与胶带中心线垂直。
5、调正好清扫器和各改向滚筒的刮煤板，及时清理刮煤板上的堆煤粘煤。
6、经常检查托滚是否转动，及时的检查和更换。
7、经常检查运行各处胶带跑偏情况，及时调整。
8、供张紧车支撑小车与转载机行走的轨面上，不允许有杂物存在，经常检查清理影响输送机运转的障碍物。
