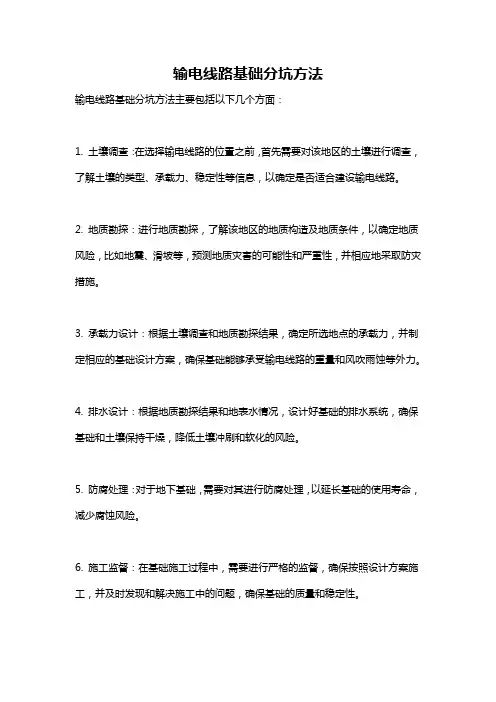

输电线路基础分坑方法

输电线路基础分坑方法
输电线路基础分坑方法主要包括以下几个方面：
1. 土壤调查：在选择输电线路的位置之前，首先需要对该地区的土壤进行调查，了解土壤的类型、承载力、稳定性等信息，以确定是否适合建设输电线路。

2. 地质勘探：进行地质勘探，了解该地区的地质构造及地质条件，以确定地质风险，比如地震、滑坡等，预测地质灾害的可能性和严重性，并相应地采取防灾措施。

3. 承载力设计：根据土壤调查和地质勘探结果，确定所选地点的承载力，并制定相应的基础设计方案，确保基础能够承受输电线路的重量和风吹雨蚀等外力。

4. 排水设计：根据地质勘探结果和地表水情况，设计好基础的排水系统，确保基础和土壤保持干燥，降低土壤冲刷和软化的风险。

5. 防腐处理：对于地下基础，需要对其进行防腐处理，以延长基础的使用寿命，减少腐蚀风险。

6. 施工监督：在基础施工过程中，需要进行严格的监督，确保按照设计方案施工，并及时发现和解决施工中的问题，确保基础的质量和稳定性。

7. 耐久性评估：在基础完成后，需要进行耐久性评估，即对基础进行检测和评估，以确保基础的使用寿命和安全性，及时发现和修复可能存在的问题。

需要注意的是，输电线路基础的分坑方法需要根据具体的地质和地貌情况进行调整和优化，以确保基础的稳定性和安全性。

同时，还需要遵守相关的规范和标准，确保基础的设计和施工符合要求。

某220kv线路工程全方位高低腿基础测量方法

某220kv线路⼯程全⽅位⾼低腿基础测量⽅法⼀、特殊说明及要求：1.基础图纸中1-1断⾯为⽴柱⽔平断⾯，也就是说斜柱式基础顶⾯为正⽅形，加⼯模板和找正时必须注意，如有疑问请向⼯程技术科咨询。

2.施⼯前必须复测塔基断⾯，看各腿塔基断⾯⾼程是否符合设计要求，如有出⼊，必须向项⽬部⼯程技术科汇报，不可擅⾃施⼯。

⼆、施⼯特点：1.全⽅位不等⾼基础是指平腿基础⽽⾔，其四个基础⽴柱顶⾯不再同⼀个⽔平⾯上，⾼差从1m-7.5m不等，同时铁塔设计时候存在长短腿，与基础⾼差相配合。

2.在⼯程中使⽤铁塔长短腿和不等⾼基础，从⽽有效地减少基⾯开挖量和边坡保坎量、也节省了塔⾼，解决了⼭区线路地形复杂的⽭盾，使处在不同地形条件的铁塔都可以配上合适的接腿和基础。

同时可⼤⼤降低施⼯风险保障施⼯安全、加快施⼯进度，坡地较陡的塔位除采⽤铁塔长短腿外还结合基础⽴柱不等长加以调节，避免造成⾼陡边坡形成安全隐患。

3.下图为⼭区塔位铁塔长短腿结合原状⼟基础⽴柱露出地⾯⾼度不等长的处理⽅式以适应塔基地形维持塔基稳定及保护塔基环境：4.全⽅位不等⾼基础⼟⽅开挖时，必须注意根据铁塔长短腿及主柱加⾼基础配置情况，结合现场实际地形慎重进⾏，切不可按降基数值贸然开⽅，若造成降基错误⽽难以弥补，特别要注意主柱加⾼基础的基⾯，其开挖与否及开挖的数值应根据塔脚与⾃然地⾯的关系⽽定，不⼀定全按施⼯图中的地⾯线开⽅。

5.由于不等⾼基础⼀般处在⼭地，根开、⾼差的测量不可能⽤钢尺直接测量，施⼯按照“兼顾整基、单腿控制”原则进⾏施⼯。

基础施⼯完毕后，存在基⾯环境处理，如：内外排⽔沟、单腿排⽔沟、挡⼟墙、护坡的设置。

三、操作⽅法1.分坑不等⾼基础的根开⼀般分四个腿分别给出正侧⾯根开，分坑时候进⾏单腿分坑，按照具体情况选择以下2种分坑测量⽅法：1.1⾓度分坑法⾓度分坑法可适⽤于任何基础，但测量⽔平距离时必须⽅便。

操作⽅法如下：⾸先在中⼼桩O上架仪器，确定分坑⼗字基准线后依次旋转45°⾓度，分别按各腿的半对⾓线根开钉出洞中⼼桩A、B、C和D，以及⽅向桩a、b、c和d。

高低腿分坑作业指导书

全方位高低腿分坑作业指导书2003年月日发布 2003年月日实施
编制说明
1.本作业指导书适用于220-500kV全方位高低腿基础的分坑作业施
工。

为精确找正各腿砼中心，一般应进行两次测量分坑：第一次初步分坑后，降基面、平整施工面，然后再测量找正砼中心并复核。

2.全方位高低腿基础，即基础四个腿全方位不等高（四个腿高差不尽
相同），四个腿的根开尺寸不尽相同。

分坑及降基面时，对四个腿分开进行处理，以减少对丘陵山区的边坡基面开方，尽量保持原地形地貌，最大程度地减少水土流失。

3.全方位高低腿基础分坑进行土石方开挖时，须根据铁塔不等高腿的
配置情况，结合现场实际地形慎重进行，切不可贸然开方，只要降基面至基础主柱中心至塔位边坡临空面的距离符合设计基础稳定点要求即可，否则将会造成降基面错误而难以弥补。

基础边坡稳定保护范围应遵循设计图纸及设计说明。

4.若发现现场的实际地质、地形条件与设计不符（尤其地形与铁塔不
等高腿配置不适应），应停止分坑，及时通知设计工地代表会同监理工程师现场处理。

5.有关分坑作业的验收检查，是指由工程施工队和项目部施工人员进
行的工作。

附图1：
附图
第9 页。

架空输电线路铁塔基础分坑放样施工方法

架空输电线路铁塔基础分坑放样施工方法摘要：铁塔基础是输电线路工程的重要组成部分，分坑放样的正确与否是铁塔基础工程质量的重要保证，沿用井字法等老分坑法对其进行分坑施工，比较费时，对全方位不等高的基础，稍不留神就容易出错造成经济损失。

本文介绍了几种在实践中摸索总结出来的既简单快捷又精确实用的分坑施工方法，供广大同行参考。

关键词：架空输电线路；铁塔基础；分坑放样架空输电线路基础分坑放样测量是根据定位的中心桩位及基础类型依照设计图纸规定的尺寸进行坑口放样工作。

也就是根据设计要求确定各塔杆腿基础砼中心及设计基准面高（包括基础尺寸）。

本文主要介绍铁塔（四腿塔，不含拉门塔等）通过经纬仪放样；采用GPS放样时，只要采用与设计测量时一致的坐标转换参数，在室内计算（也可以通过CAD画出）出各腿的各顶点的坐标，直接测定钉桩，满足偏差要求就可，相对简单，这里不再介绍。

1 作业方式使用经纬仪进行分坑放样作业。

2 作业条件1）只有在复测线路直线、转角度数、档距、塔位高程、地形地物、塔腿之间高差的结果符合路径平断面图、塔位明细表、铁塔及基础明细表，或不符合但已得到设计院更改之后，方能进行分坑作业。

2）施工人员必须清楚了解该基塔位基面、基坑开挖的具体要求和有关的技术数值。

3）分坑工作除测工一人外必须有一名技工配合量尺钉桩。

3 作业任务与要求1）对于定位高差较大且塔位地形复杂需要开挖基面后才能分坑的塔位，基础施工时必须保留塔位中心桩，如无法保留，应将中心桩引出。

使用不等高腿及有基础外露较高的塔位，均按设计方案进行施工，在分坑时，应对照基础施工图所给的数据及施工方案要求开挖基础小平台，不得将塔基开成平地再分坑，以免造成高边坡而塌方的不良后果。

2）分坑工作前，测工必须认真熟悉搞懂该基塔分坑技术资料和数据，要做到事前心中有数，不要到了现场临时加减各种尺寸、角度，避免紊乱差错。

对照单基明细表、杆塔明细表及基础明细表塔型是否一致，基础型号、塔腿高度是否一致，基础根开表与单基明细表尺寸是否一致，核对无误方可进行分坑。

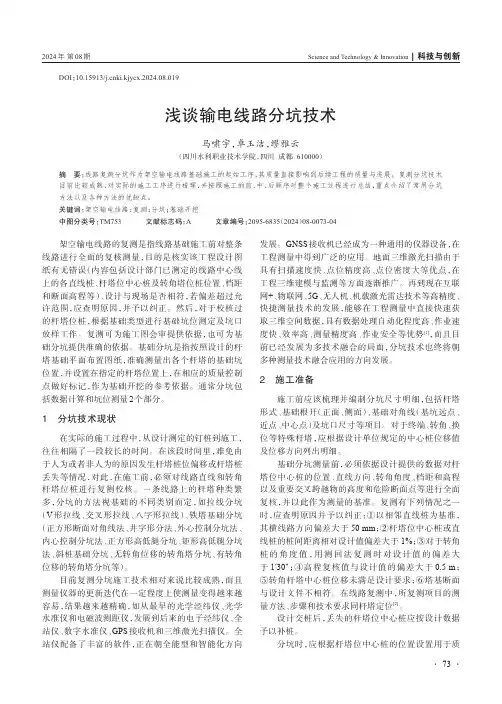

浅谈输电线路分坑技术

DOI：10.15913/ki.kjycx.2024.08.019浅谈输电线路分坑技术马啸宇，卓玉洁，缪雅云（四川水利职业技术学院，四川成都610000）摘要：线路复测分坑作为架空输电线路基础施工的起始工序，其质量直接影响到后续工程的质量与进展。

复测分坑技术目前比较成熟，对实际的施工工序进行梳理，并按照施工的前、中、后顺序对整个施工过程进行总结，重点介绍了常用分坑方法以及各种方法的优缺点。

关键词：架空输电线路；复测；分坑；基础开挖中图分类号：TM753 文献标志码：A 文章编号：2095-6835（2024）08-0073-04架空输电线路的复测是指线路基础施工前对整条线路进行全面的复核测量，目的是核实该工程设计图纸有无错误（内容包括设计部门已测定的线路中心线上的各直线桩、杆塔位中心桩及转角塔位桩位置、档距和断面高程等）、设计与现场是否相符，若偏差超过允许范围，应查明原因，并予以纠正。

然后，对于校核过的杆塔位桩，根据基础类型进行基础坑位测定及坑口放样工作。

复测可为施工图会审提供依据，也可为基础分坑提供准确的依据。

基础分坑是指按照设计的杆塔基础平面布置图纸，准确测量出各个杆塔的基础坑位置，并设置在指定的杆塔位置上，在相应的质量控制点做好标记，作为基础开挖的参考依据。

通常分坑包括数据计算和坑位测量2个部分。

1 分坑技术现状在实际的施工过程中，从设计测定的钉桩到施工，往往相隔了一段较长的时间。

在该段时间里，难免由于人为或者非人为的原因发生杆塔桩位偏移或杆塔桩丢失等情况，对此，在施工前，必须对线路直线和转角杆塔位桩进行复测校核。

一条线路上的杆塔种类繁多，分坑的方法视基础的不同类别而定，如拉线分坑（V形拉线、交叉形拉线、八字形拉线）、铁塔基础分坑（正方形断面对角线法、井字形分法、外心控制分坑法、内心控制分坑法、正方形高低腿分坑、矩形高低腿分坑法、斜桩基础分坑、无转角位移的转角塔分坑、有转角位移的转角塔分坑等）。

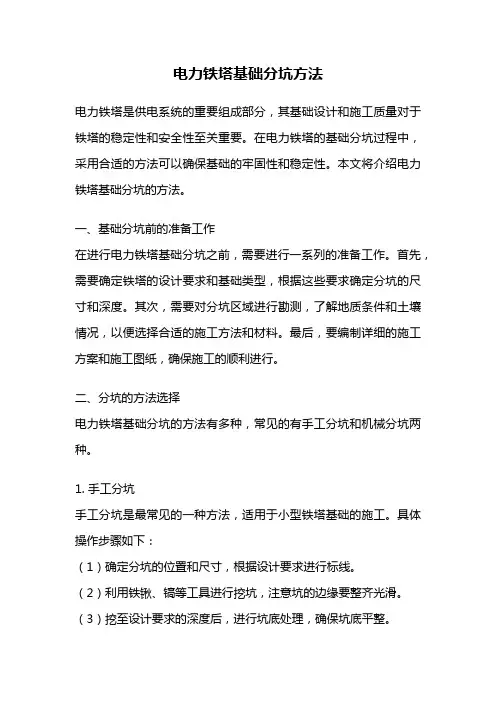

电力铁塔基础分坑方法

电力铁塔基础分坑方法电力铁塔是供电系统的重要组成部分，其基础设计和施工质量对于铁塔的稳定性和安全性至关重要。

在电力铁塔的基础分坑过程中，采用合适的方法可以确保基础的牢固性和稳定性。

本文将介绍电力铁塔基础分坑的方法。

一、基础分坑前的准备工作在进行电力铁塔基础分坑之前，需要进行一系列的准备工作。

首先，需要确定铁塔的设计要求和基础类型，根据这些要求确定分坑的尺寸和深度。

其次，需要对分坑区域进行勘测，了解地质条件和土壤情况，以便选择合适的施工方法和材料。

最后，要编制详细的施工方案和施工图纸，确保施工的顺利进行。

二、分坑的方法选择电力铁塔基础分坑的方法有多种，常见的有手工分坑和机械分坑两种。

1. 手工分坑手工分坑是最常见的一种方法，适用于小型铁塔基础的施工。

具体操作步骤如下：（1）确定分坑的位置和尺寸，根据设计要求进行标线。

（2）利用铁锹、镐等工具进行挖坑，注意坑的边缘要整齐光滑。

（3）挖至设计要求的深度后，进行坑底处理，确保坑底平整。

（4）根据设计要求，进行坑的加固处理，如加设钢筋网或灌注混凝土等。

2. 机械分坑机械分坑适用于大型铁塔基础的施工，具有高效、快速的优点。

主要有以下几种方法：（1）挖掘机分坑：利用挖掘机进行坑的挖掘和整理，可以快速完成大型铁塔基础的分坑工作。

（2）钻孔机分坑：利用钻孔机进行坑的钻孔和清理，适用于特殊地质条件下的基础施工。

（3）压土机分坑：利用压土机对坑底进行压实，提高基础的承载力和稳定性。

三、分坑过程中的注意事项在电力铁塔基础分坑的过程中，需要注意以下几点：（1）安全第一：施工人员要佩戴好安全帽、手套等防护用品，注意施工现场的安全。

（2）严格按照设计要求施工：分坑的位置、尺寸和深度要符合设计要求，避免出现偏差。

（3）合理选择施工方法：根据铁塔的类型和地质条件选择合适的分坑方法，确保基础的质量。

（4）及时处理坑底问题：坑底要平整、无杂物，如有不符合要求的情况及时处理。

（5）做好坑的加固工作：根据设计要求进行坑的加固处理，确保基础的稳定性。

山区高低腿基础的验收管理

山区高低腿基础的验收管理摘要：为保护环境,在输电线路在山区的铁塔大量采用全方位长短塔腿基础,因此同一基铁塔基础高低和基础根开也不相同。

用以往平地等高腿和等根开的检测方法,不能直观的检查基础根开、整基基础的扭转、中心桩的位移，间接地检验铁塔基础施国质量。

关键词：500 kV输电线路；铁塔；高低腿一、概述目前国内输电线路工程建设施工技术和施工工艺比较成熟，并已形成一套较为完善的体系。

线路基础施工时测量作业施工单位对此技术已完全掌握。

广泛应用于高低腿、平腿等各种基础形式的基础测量。

随着城市建设脚步的加快、国家对环境保护、水土流失的注重在崇山巨岭中的线路多设计为高低腿形式，高低腿铁塔基础可减少工程开方量、节省工程投资、少破坏山区植被,保护环境，是山区线路工程设计的首选方案.塔位山体地面倾斜向上,其抗剪面增加,可弥补抗剪面倾斜方向和垂直方向减少造成的损失，因此施工项目中必常备一个此技术的专业人士。

山区高低腿基础根开尺寸的验收管理目的在于提高监管人员的工作效率、提高现场监管人员的技术水平有效的管控施工工序质量，同时能检验出施工单位的施工技术水平进而对施工技术人员进行管理。

作为必验项目的基础根开尺寸此项管理流程其意义在于对山区高低腿根开尺寸进行检验的时候不因交通条件的原因而使下一道工序的滞后，甚至在杆塔组立至无法继续进行下去之时才发现是由于根开尺寸不符而导致工程管理失控，从而使现场监管人员处于被动，并由此引发工期损失和建设单位的问责，要避免“处于被动挨打”的局面，就要求检验人员“早发现、早处理、做总结”，并建立管理体系。

虽然目前的项目技术水平基本能满足对高低腿基础根开检验，但在检验山区高低腿基础根开尺寸是否符合设计标准、偏差是否超出规范要求、能否将工程建设管控到位，就需要尽早建立一套符合工程实际情况质量管理流程、并以此判断此道工序施工质量是否满足下一道工序施工，在展示我司现场监管人员的管理水平的同时也能树立我司在项目建设上的企业形象。

全方位高低腿施工措施

附4：基础高低腿施工方案高低腿基础施工方案“大唐浑源密马鬃梁风电场一期工程220kV接入系统工程”是为了提高供电可靠性，新建的220KV输电线路工程。

新建浑源220kV变电站~密马鬃梁220kV升压站单回架空送电线路，线路长度32公里。

大唐浑源密马鬃梁风电场一期工程220kV接入系统工程，我公司拟投本工程，工程起止点：新建浑源220kV变电站~密马鬃梁220kV升压站单回架空送电线路。

本线路使用铁塔：93基；导线型号：JL/G1A-300/40、JL/G1A-300/50钢芯铝绞线，地线型号：两根OPGW光缆。

标段中将涉及到全方位高低腿特殊基础的施工，为规范操作工艺，确保安全、优质、按期完成施工任务，特编制全方位高低腿基础施工措施如下：1、施工难点严格按设计要求，控制基础各腿基面小平台高差，控制和检查基础各腿立柱顶面高差及根开。

2、施工准备在收到线路断面图、杆位明细表等技术资料，线路复查完毕并确认无误后，即可进行基础的降基面、分坑等工作。

3、小平台开挖高低腿基础的场地平整原则上不允许采用全塔基大平台降基面方法，要根据设计提出的具体要求，按塔腿实际情况开挖小平台的方式。

3.1 在施工时，按设计要求四腿分别开挖小平台、保证不过多破坏植被。

3.2 小平台表面高程要保证：当基础底面挖到设计高程时，立柱外露高度要符合设计要求3.3 当基础顶面与中心桩高差较大时，在开挖小平台时要适当放缓基础内侧立土楞坡度，以免组塔时影响塔腿组装。

3.4开挖陡坡基础时，应将弃土运到塔基范围外堆放供回填用，不允许从基坑内直接向下坡弃土，以防止弃土冲毁下坡的自然地貌，危及基础。

3.5 对位于斜坡上的塔位在施工架线完毕后，应恢复植被以便保护塔基环境。

3.6 对陡坡：指大于15º的山坡。

4、测量与计算相配合，进行分坑找正和检查4.1 相对中心桩，高腿高差不超过1.5m，低腿不超过-3m（见图一）。

4.1.1 仪器支于中心桩，在45º分坑线上钉辅助桩C1、C2，并读出视距和高差（镜头竖直角90º）。

高压送电线路全方位高低腿正方形基础根开、对角线的测量和计算方法

高压送电线路全方位高低腿正方形基础根开、对角线的测量和
计算方法
刘碧霞
【期刊名称】《安徽建筑》
【年(卷),期】2006(013)001
【摘要】介绍为高低腿铁塔基础混凝土浇注完成后,自检或验收检查基础根开、对角线的简易、精确测量方法.
【总页数】2页(P111-112)
【作者】刘碧霞
【作者单位】合肥电力规划设计院,安徽,合肥,230001
【正文语种】中文
【中图分类】TU198+.6
【相关文献】
1.输电线路铁塔全方位高低腿基础的简易精确测量方法 [J], 刘碧霞
2.浅谈输电线路高低脚正方形基础的测量和计算方法 [J], 郭希义
3.送电线路大高差高低腿基础施工及检测 [J], 于乃春;张汉文
4.送电线路铁塔高低腿基础放线定位的新方法 [J], 宋明君;熊玮
5.全方位塔、高低腿基础检测方法的研究——根开、扭转、位移、高差的间接检测[J], 胡晓军;王一波;范鸣雷
因版权原因，仅展示原文概要，查看原文内容请购买。

插入式高低腿基础角钢找正方法

插入式高低腿基础角钢找正方法输电线路基础分为插入角钢式基础与地脚螺栓式基础。

由于插入角钢式基础适应地质条件的范围较广，其特点是基础主柱与塔腿主材坡度一致,铁塔主材内力可沿主柱轴线直接传递至基础底板，大大减小了对基础主柱和底板的偏心弯矩，相应也减少了主柱和底板的配筋。

由于主材直接插入基础中锚固，省去了塔脚板和地脚螺栓，据比较可节省钢材20%，又由于高低腿基础配置基本上不用开凿山体降施工基面，因此对山体及植被破坏量小，便于施工后及时植被恢复，符合当下“绿水青山就是金山银山” 的环保理念和要求，因此插入角钢式基础在输电线路中广泛应用。

但由于山势坡度等原因不便于架设经纬仪进行施工测量找正插入角钢，为了解决测量中的困难和优化插入角钢式基础测量方法，基于此，本文就对输电线路基础施工插入角钢找正技术进行重点探讨和技术分析，通过对基础数据及测量方法的钻研，总结改进方法如下。

一、工器具准备工作一、以往找正方法1、首先要钉立基础插入角钢上顶角45°分角桩因受山区施工区域地形的影响和高低腿基础均为单独的基础半根开的原因，为了能架设仪器并能方便操作，基础插入角钢上顶角45°分角桩只能钉立在基础中心桩附近，但由于仪器俯角角度行程和近距离观测不清晰的限制，钉立基础插入角钢上顶角45°分角桩是一个很繁琐、费时的过程。

以神保500kV输电线路工程ⅡN479基础为例进行详细说明，具体基础插入角钢上顶角数据详见表1表1 ⅡN479基础插入角钢上顶角数据以A腿为例，经过计算, 插入角钢上顶角45°分角桩与中心桩的距离为: 4414-3346=1068mm。

经过计算后，将经纬仪架设于基础中心桩（具体详见图1），瞄准顺线路方向（相邻塔位中心桩或方向桩），在大于插入角钢上顶角半根开的合理区域钉立辅助桩①，同时水平度盘读数调整为0°，解除锁定，镜头水平旋转90°，在横线路方向上大于插入角钢上顶角半根开的合理区域钉立辅助桩②，将经纬仪移至辅助桩②，对中整平后，瞄准中心桩，俯视镜头在视线上以中心桩为起点向辅助桩②方向量取1068mm钉立A腿插入角钢上顶角45°分角桩。

高低腿插入式掏挖基础及其施工工艺

浅谈高低腿插入式掏挖基础及其施工工艺[摘要]随着环保要求的日益提高，高压架空输电线路的设计和施工理念在发生变化，有条件的情况下，高低腿插入式掏挖基础因其环保、工程造价低而在地质条件较好的山区被广泛运用。

本文阐述了高低腿插入式掏挖基础的设计理念和施工工艺，简化了常规施工的工艺。

[关键词]环保输电线路高低腿插入式掏挖基础施工工艺随着水土流失的日益加剧及国家对环保的要求的不断提高，输电线路对控制水土流失、保护环境的要求越来越高。

在山区线路施工中，地形一般以高山和山地为主，地质主要以粘土、松砂土、岩石为主，为了保护环境，最大程度地减少对环境的破坏，就需要尽可能减少铁塔基础的平整开方，减少挖土、出石的数量，为满足线路运行安全，同时也考虑降低施工成本和控制工程造价，高低腿插入式掏挖基础以其受力均匀，承受力大，开挖土石方数量少，施工工具、材料使用量少等优点而被广泛运用。

高低腿插入式掏挖基础的设计理念1．1设计之环保目的为了减少基础施工对环境的破坏，就需要减少塔基开方，这就要求铁塔设计时应结合地形合理配置全方位铁塔长短腿，并相应的配置长短腿和高地基础，由于每基塔的四个塔腿的地形坡度和地质条件可能不一样，因此需要根据四个塔脚处的实际情况分别进行设计。

如右图。

和常规基础相比，按高低腿配置就省去斜线部分的大开方，小基面开挖减少了出土方量，保护了原状土和地表植被层，进而起到减少水土流失的目的。

1．2设计之低造价目的1．2．1工程造价低，施工成本低。

和常规基础相比，高低腿插入式掏挖基础的优点是：减少了基础土石方的开挖，从而减少了开挖施工费、植被恢复费、青苗赔偿费、弃土搬运费。

以500kv送电线路为例，铁塔基础的根开为11米—16米，山区地形坡度一般在10°— 45°之间。

以开挖12米见方，坡度25°计算，常规基础比高低腿基础每基至少需多平整场地、破坏原状土144平方米，多开挖土石方396立方米，植被的恢复，土石方的远运等费用不菲，且破坏表层植被后不能及时恢复对水土保持不利。

送电线路工程高低腿分坑作业指导书

全方位高低腿分坑作业指导书XXX年XX月XX日发布 XXX年XX月XX日实施编制说明1.本作业指导书适用于220-500kV全方位高低腿基础的分坑作业施工。

为精确找正各腿砼中心，一般应进行两次测量分坑：第一次初步分坑后，降基面、平整施工面，然后再测量找正砼中心并复核。

2.全方位高低腿基础，即基础四个腿全方位不等高（四个腿高差不尽相同），四个腿的根开尺寸不尽相同。

分坑及降基面时，对四个腿分开进行处理，以减少对丘陵山区的边坡基面开方，尽量保持原地形地貌，最大程度地减少水土流失。

3.全方位高低腿基础分坑进行土石方开挖时，须根据铁塔不等高腿的配置情况，结合现场实际地形慎重进行，切不可贸然开方，只要降基面至基础主柱中心至塔位边坡临空面的距离符合设计基础稳定点要求即可，否则将会造成降基面错误而难以弥补。

基础边坡稳定保护范围应遵循设计图纸及设计说明。

4.若发现现场的实际地质、地形条件与设计不符（尤其地形与铁塔不等高腿配置不适应），应停止分坑，及时通知设计工地代表会同监理工程师现场处理。

5.有关分坑作业的验收检查，是指由工程施工队和项目部施工人员进行的工作。

序号工艺流程要求与标准管理点1 施工准备1-1 计算1．认真阅读设计图纸资料。

2．根据设计图纸及说明计算各腿半根开，并核对无误。

R 1-2 桩位复测根据线路复测时所钉立的顺线路方向及横线路方向辅桩，检查塔位桩的位置是否正确。

如有偏差应重新钉立塔位桩。

2 初步分坑对基础进行第一次初步分坑，并按设计要求确定降基的范围和深度。

确定降基深度时应同时结合考虑基础的边坡保护范围。

当边坡不稳定或保护范围不够，实际基面降低值大于设计图纸中注明的基面降低值，请设计工代现场解决。

2-1 斜距控制法1．根据设计图纸给定的各塔腿施工基面与塔位中心桩地面的相对高差、各塔腿的半根开值，计算出各塔腿基础45°分角线与通过中心桩的横线路方向线的交点与塔位中心桩的距离（即下图中OE、OF、OM、ON）。

高低腿基础分坑测量方法

高低腿基础分坑测量方法
高低腿基础分坑测量是一种常用的建筑测量方法，可以用来测量
地形及地基坑涂位置和尺寸。

该方法大致可分为现场勘查、测量和数
据处理三个主要环节。

现场勘查是高低腿基础分坑测量的关键环节，
由于裂缝的存在，根据实际测量的现场数据，可以结合成像测量、电
力探测、RFID等技术，判断涂层坑的长宽、开口位置和深浅等。

随后，通过尺寸和距离测量，可以精确定位涂层坑的位置，并综合应用若干
干湿理论和比测量技术，计算出坑体的地方特性参数以及其与高程变
化的关系。

最后，数据处理环节，通过专业测量软件对原始数据进行
分析处理，以形成涂层坑的精确模型及尺寸特征，以便建筑物的施工
管理和变更规划。

输变电工程全方位高低腿斜插角钢基础施工方法

– 36 –工装设计·输变电工程全方位高低腿斜插角钢基础施工方法doi:10.16648/ki.1005-2917.2020.01.028输变电工程全方位高低腿斜插角钢基础施工方法刘云飞（安徽送变电工程有限公司，安徽合肥　230022）摘要：介绍输变电工程全方位高低腿斜插角钢基础有关参数计算和施工方法。

关键词：斜插角钢高低腿基础；施工；方法前言输变电工程中斜插角钢基础是指将铁塔主材一部分直接插入基础内，其坡度与铁塔主材一致，它使铁塔与基础成为刚性支座，受力更合理，但施工精度要求更高。

全方位高低腿基础的最大优点是充分利用地势高低，减少开挖土石方量，保护植被。

但由于地形高低不平，给分坑测量、基础施工控制带来难度。

全方位高低腿斜插角钢式基础由最初的设想、试点，到现在的广泛采用。

本文从以下几个方面介绍该基础型式的施工方法：1. 有关技术参数计算先根据设计图纸核查的技术参数有：①基础标高；②呼高；③基础斜插角钢垂高H 、上下端外棱点正、侧面半根开值分别为(,)x y 11 、(,)x y 22 。

（1）基础标高：指基础地面（即开方后，基础坑开挖的基准面）相对塔位中心桩处地面高差H1、H2，它是基础降基高度的依据。

（2）呼高：以铁塔的最长腿基础顶面为起点，至最下层横担处的高度。

计算技术参数有：（1）基础斜插角钢坡度。

（2）基础斜插角钢下端与坑底垂直距离H 2。

（3）转角塔斜插角钢全方位高低腿基础予偏值。

1.1 基础斜插角钢坡度计算基础斜插角钢对角线方向坡度β、正面坡度β1、侧面坡度β2，根据设计提供的基础斜插角钢高H （施工后一次高）、上下端外棱点正、侧面半根开值分别为(,)x y 11 、(,)x y 22。

则斜插角钢坡度βββ=+1222，β1=tg−1β2=tg−1注：施工前，必须将计算的基础斜插角钢坡度与相应铁塔结构图中的主材坡度、准线尺寸校核，无误后方可施工。

1.2 基础斜插角钢下端与坑底垂直距离H 2基础中心斜长h H 11=/cos βh ，H 1：基础全高已知斜插角钢在基础内斜长h 2，则斜插角钢下端与基础坑底斜距Δh=h 1–h 2，斜插角钢下端与坑底垂直距离H 2=Δh *cos β。

输电线路铁塔全方位高低腿基础简易而精确的测量方法

输电线路铁塔全方位高低腿基础简易而精确的测量方法是一种十分重要的输电线路结构测量方法。

它能够帮助我们在输电线路建设中准确地测量铁塔的高低腿基础，以便更好地安装输电线路。

一般情况下，输电线路铁塔高低腿基础的测量方法由三个步骤组成：先进行视觉检查，然后测量腿基础的相对高低，最后测量腿基础的绝对高低。

首先，进行视觉检查，将铁塔的每个腿基础放置在一起，比较它们的相对高低，确定腿基础的相对位置，并作出标记。

其次，测量腿基础的相对高低，可以使用水准仪或其他测量仪器，在测量之前需要对水准仪进行校准，以免测量结果出现偏差。

最后，测量腿基础的绝对高低，可以使用测距仪、激光测距仪或其他仪器，测量时需要一个参考点，以便准确测量出腿基础的绝对高低。

输电线路铁塔全方位高低腿基础简易而精确的测量方法，是一种非常重要的输电线路结构测量方法，它可以帮助我们准确地测量出铁塔腿基础的相对高低和绝对高低，以便更好地安装输电线路。

铁塔全方位长短腿及不等高基础设计

西南地区送电工程山区线路多，塔基地形起伏大，一般坡度都在都在１５～２５度之间，个别有达到３５～４５度的，而５００千伏线路的铁塔根开大，一基塔的四个塔腿将处于不同的高程，且相差较大，我院设计过的工程最大有相差１８米的。

在此情况下塔腿若采用等长腿，基础施工就需要大幅度降基，将塔基范围开挖成一个大平台，这样在山区问题较多：
１、土石方开挖量大，不仅费用高，而且后遗症多，施工时若对弃土处理不好，会形成弃土滑坡，影响塔基稳定。

２、塔位处形成高边坡，若不处理好，极易崩塌，影响塔腿的长期安全运行。

而线路上一般对高边坡处理办法不多，且费用高。

３、塔基土石方的大量开挖，不仅改变了塔位处的自然地形、地貌，破坏了原有的植被，极易形成水土流失，对环境造成损害。

为此我院在铁塔设计时，将铁塔接腿设计成多级长度（直线塔一般按1.5m一级，设计了６种接腿），各个接腿可在铁腿可在铁塔的Ａ、Ｂ、Ｃ、Ｄ四个腿上互换通用，故称之为全方位长短腿。

这样在现场定位时，可根据塔位实际地形和四个塔腿间的高差，对每个腿选用合适的接腿长度。

由此，基础施工就可做到不降施工基面或少降施工基面了，若再辅以不等高基础的应用，就能更好地适应地形变化的要求，将塔位的土石方开挖量和对自然地貌的破坏减到最小程度，做好塔位处的水土保持和环境保护工作。

由于在铁塔设计中考虑了四个塔腿长时间的最不利组合，由此铁塔的某些杆件较常规设计要大一些，塔重也要增加一些，但这同采用
长短腿后节省了大量的土石方量，由此而带来的社会效益和经济效益及塔基稳定等比较起来，是很值得的。

输电线路工程铁塔基础施工山区全方位高低腿分坑及找正方法

山区矩形（正方形）插入式高低腿基础找正问题由于我们的施工队员在山区进行矩形（正方形）插入式高低腿基础施工的经验比较少，为了保证插入式基础的几何尺寸符合优良标准。

我们和施工队的技术人员在项目部研究方法，确定出了主角钢顶端斜距+坡比的施工方法。

具体方法如下：1.把仪器安放在基础中心桩位置调好后，把各基坑的坑地进行操平。

2.根据主角钢顶端正侧面根开，算出该腿主角钢顶点与线路方向的夹角。

把仪器转到此方向。

3.根据主角钢顶端半对角线，计算出角钢顶端与仪器中心的距离。

（22HS＝），用钢尺调整此距离，用支撑架S角钢顶与仪中心角钢顶端半对角仪器高正侧方向上固定主角钢。

（见下图）矩形与正方形全方位高低腿基础找正示意图4.然后用锤球检查调整主角钢正侧面坡比。

5.当满足顶端斜距与正侧面坡比后，再检查一次高差。

6.重复上面的3.4.5步骤，大约三次就把主角钢找好了。

7.最后根据主角钢顶端半对角线对正侧两面的角度差来控制角钢的偏扭。

当第一基矩形（正方形）插入式高低腿基础找好后，我们向其他施工班组推广了此方法。

2.2降基面、分坑测设2.2.1在上述线路复测没有问题后方可进行降基面和分坑测设。

2.2.2对于转角塔和需降基面的塔位中心桩，应在施工测量时在可靠位置上钉立辅助桩并做好记录，画好辅助桩简图，标出桩的相对位置和精确距离，以确保中心桩准确恢复。

2.2.3施工基面的测量方法，是用经纬仪测高程方法，根据设计给定的降基面数值及附近地势，给出降基面的范围桩。

另外，横线路必须钉立辅助桩，移出塔位中心桩(或标记)，记录与中心桩的相对标高，以便检查衡量降基面的情况及降基面后恢复塔位中心桩。

◆用以上方法补钉的辅助桩必须牢固可靠，能保存到工程结束。

桩顶面用小钉标出精确位置和方向，将来以桩面上的小钉为准。

基础分坑所钉的位移桩和辅助桩2.2.4本工程的基面开方并非是指降低塔位中心桩所引起的，而是指由于清理每条腿基础施工作业面而发生的方量，本工程施工时，应尽量减少基面开方，以保护山区植被，防止水土流失，每条腿基础施工作业面下左图所示，岩石基础内边坡a值一般为1.0m,清理施工作业面时不能随意加大。

浅谈输电线路高低脚正方形基础的测量和计算方法

浅谈输电线路高低脚正方形基础的测量和计算方法郭希义【摘要】阐述一种线路运行人员验收检查高低腿铁塔基础根开、对角线数值的简易而精确的测量方法。

【期刊名称】黑龙江科技信息【年(卷),期】2015(000)029【总页数】2【关键词】根开、对角线；竖向角；高差梅州地处山区，随着电网不断发展，输电线路杆塔占用山林地越来越多，植被保持问题越来越突现。

近年来，电网企业越来越重视环境保护问题，在地势高差相对较大的地区，杆塔基础均首先考虑采用不等高设计，尽量做到不开基面或少开基面，保持塔基周围植被尽量不被破坏，减少水土流失。

高低脚基础验收复核较为复杂，需要对基础的对角线、根开的数据作出精确的测量。

本文以图1所示基础为例，阐述一种精确而又简便的测量方法。

根据正方形基础特征，可得：图1中每个基础正面半根开aA、aB、aC、aD 和侧面半根开 bA、bB、bC、bD均相等。

基础根开为：运行单位技术人员在验收时，将仪器架在中心桩上，对准桩上标记点（对钉），对后视方向，调整水平盘00位置，顺时针方向旋转450、1350、2250、3150，所对方向分别为A、B、C、D腿同组地脚螺栓中心方向，或由450、1350定出A、B腿同组地脚螺栓中心方向，再分别打倒镜，定出C、D腿同组地脚螺栓中心方向。

在具体测量出相关尺寸时需分两种情况叙述。

1 在中心桩位置能直视各基础顶面同组地脚螺栓中心点1.1 设经纬仪转轴中点（经纬仪上有此点）至各基础腿顶面同组地脚螺栓中点的斜距为 Li(mm)，i=A、B、C、D（下同）。

1.2 同时读出经纬仪对各基础腿同组地脚螺栓点的竖向角αi(精确读出度、分、秒)。

得出Li、αi后，便可算出各基础腿的半对角尺寸和其基础顶面的高差值。

半对角线尺寸为：基础腿主柱顶面标高值为：根据基础腿立柱顶面标高值，可以算出各基础腿主柱顶面之间高差值（规程允许偏差≤5mm）。

根据半对角线尺寸和正方形基础的特点，可算出各腿的半根开值，即2 在中心桩位置不能直视各基础顶面同组地脚螺栓中心点。
