SolidWorks曲面设计教程
SOLIDWORKS的曲面技巧与操作讲课文档
第一页，共44页。
研討大綱
• 曲面類型
• 曲面處理工具之研討
－掃出特徵之探討 －疊層拉伸特徵之探討
• 曲面工具實際應用範例 －分模面之製作～放射曲面
－靠破孔之填補～平坦曲面 －模仁面之製作～縫織曲面
－模穴成型～成型至曲面
• Import Files的曲面編修
－刪除面 －複製排列面
疊層拉伸曲面 Loft surface
偏移曲面 Offset surface
放射曲面 Radiate surface 平坦曲面 Planar surface
輸入曲面 Import surface 填補曲面 Fillet surface
曲面編修指令
縫織曲面 Knit surface 修剪曲面 Trim surface
－置換面 －破面的填補方式與技巧
－交錯曲面的填補方式與技巧 －將曲面轉為實體
－利用刪除面工具處理實體面之瑕疵
• 圓角特徵進階 －偏移參數 －變化半徑參數 －面圓角控制線
• 造型特徵
－造型特徵參數設定方式
• 圓頂特徵 －在非平面的曲面上產生圓頂之技巧
第二页，共44页。
基本曲面
曲面類型
Revolve Surface
第四十二页，共44页。
• 使用圓角修飾邊緣
圓頂特徵
第四十三页，共44页。
結語
SolidWorks在曲面建構之功能是無庸置疑的，但最終仍
需仰賴各位User的經驗才能將軟體之功能發揮至極 緻，最後，感謝各位User撥冗參加此次技術研討 會課程，實威科技的各位同仁在未來仍秉持顧客 至上的精神為各位User提供最好的服務品質，並與
限制條件：曲面曲率半徑必須較大
Solidworks最新曲线曲面设计之进阶教程
第5章曲线曲面设计前言随着现代制造业对外观、功能、实用设计等角度的要求的提高，曲线曲面造型越来越被广大工业领域的产品设计所引用，这些行业主要包括电子产品外形设计行业、航空航天领域以及汽车零部件业等等。
在本章中以介绍曲线、曲面的基本功能为主，其中曲线部分主要介绍常用的几种曲线的生成方法。
在SolidWorks2006中，可以使用以下方法来生成3D曲线：投影曲线、组合曲线、螺旋线和涡状线、分割线、通过模型点的样条曲线、通过 XYZ 点的曲线等。
曲面是一种可用来生成实体特征的几何体。
本章主要介绍在曲面工具栏上常用到的曲面工具，以及对曲面的修改方法，如延伸曲面、剪裁、解除剪裁曲面、圆角曲面、填充曲面、移动/复制缝合曲面等。
在学习曲线造型之前，需要先掌握三维草图绘制的方法，它是生成曲线、曲面造型的基础。
目录第5章曲线曲面设计 (1)5.1三维草图概述 (1)5.1.1自定义坐标系 (1)5.1.2绘制步骤 (3)5.1.3三维草图 (6)5.2曲线造型 (10)5.2.1投影曲线 (10)5.2.2分割线 (13)5.2.3组合曲线 (17)5.2.4通过XYZ点的曲线 (19)5.2.5通过参考点的曲线 (22)5.2.6螺旋线和涡状线 (23)5.3曲面造型 (27)5.3.1平面区域 (28)5.3.2拉伸曲面 (30)5.3.3旋转曲面 (33)5.3.4扫描曲面 (35)5.3.5放样曲面 (40)5.3.6等距曲面 (44)5.3.7延展曲面 (46)5.4曲面编辑 (48)5.4.1缝合曲面 (48)5.4.2延伸曲面 (51)5.4.3剪裁曲面 (54)5.4.4移动／复制曲面 (57)5.4.5删除面 (62)5.4.6曲面切除 (64)5.5曲线与曲面实例 (66)5.6习题 (76)5.1三维草图概述SolidWorks2006中可以直接绘制三维草图，绘制的三维草图可以作为扫描路径、扫描引线、放样路径或放样的中心线等。
SOLIDWORKS工业机器人数字化建模教程 项目八 机械手臂曲面数字化设计
项目要求
项目实施
3.绘制草图轮廓，并标注尺寸。
操作
草图全部为黑色， 说明完全定义。
草图轮廓并标注尺寸
项目要求
项目实施
二、退出草图绘制模式
单击图形区右上角的按钮
，退出草绘模式。完成“草图2”。
三、生成曲面-基准面2
操作
➢ 选择“FeatureManager设计树 ”中的“草图1”，生成曲面； ➢ 在【平面】属性管理器的【边界实体】选项卡中选择“草图2”。
SOLIDWORKS工业机器人数字化建模教程
项目八 机械手臂曲面数字化设计
项目要求
完成该零件的三维数字化设计
机械手臂曲面
项目要求
项目实施
任务一 基准曲面生成
一、进入草图绘制环境
1. 建立新文件并命名。
2. 确定草图基准面。选择【前视基准面】，进入草图绘制环境。
项目要求
项目实施
二、绘制草图
1. 绘制两条相互垂直中心线。
【平面】属性管理器
生成平面区域曲面2
项目要求
项目实施
任务四 放样生成封闭区域
放样曲面：指通过曲线之间的平滑过渡而生成曲面的方法。 放样曲面主要由放样的轮廓曲线组成，如果有必要可以使用引导线。
放样曲面的方法：
菜单【插入】→【曲面】→【放样曲面】。 单击【曲面】选项卡的【放样曲面】按钮 。 单击【曲面】工具栏的【放样曲面】按钮 。
草图轮廓并标注尺寸
4. 添加几何关系。 ➢添加椭圆的长轴端点为水平。
操作
草图线条都为黑色， 说明完全定义。
添加几何关系后草图完全定义
项目要求
项目实施
5.绘制直线。
绘制直线使草图封闭
二、退出草图绘制模式
solidworks曲面教程
solidworks曲面教程以下是一篇关于Solidworks曲面教程的文章，去掉了标题并确保文中没有重复的文字：Solidworks是一种强大的三维CAD软件，广泛应用于工程设计和制造领域。
其中的曲面功能是Solidworks的一个重要部分，它允许用户创建复杂的曲线和曲面模型。
下面将介绍一些Solidworks曲面建模的基本步骤。
首先，打开Solidworks软件并创建一个新的零件文件。
接下来，选择绘制曲线的工具，如直线、圆弧、样条曲线等，并根据需要在工作平面上绘制曲线。
你也可以通过导入DXF文件或从其它曲面进行偏移来创建曲线。
完成曲线绘制后，选择曲面功能栏，并点击“创建表面”按钮。
在弹出的对话框中，选择要用于创建曲面的曲线，并点击确认。
Solidworks将根据选定的曲线创建一个曲面。
如果需要调整曲面的形状，可以使用Solidworks提供的编辑工具。
例如，可以使用放样工具来拉伸或挤压曲面，使用修剪工具来修剪曲面的一部分，或使用填充工具来填充曲面之间的空隙。
除了基本的曲面建模工具外，Solidworks还提供了一些高级的曲面编辑功能。
例如，可以使用镜像工具来创建对称的曲面，使用扫描工具来创建沿曲线路径的曲面，或使用曲面剖面工具来创建基于曲面的剖面曲线。
在完成曲面建模后，你可以应用材质、添加装配关系或进行快速渲染，以使模型更加逼真。
总结一下，Solidworks曲面建模提供了丰富的工具和功能，使用户能够创建复杂的曲线和曲面模型。
通过掌握这些基本步骤和高级功能，你将能够更好地应用Solidworks进行曲面建模。

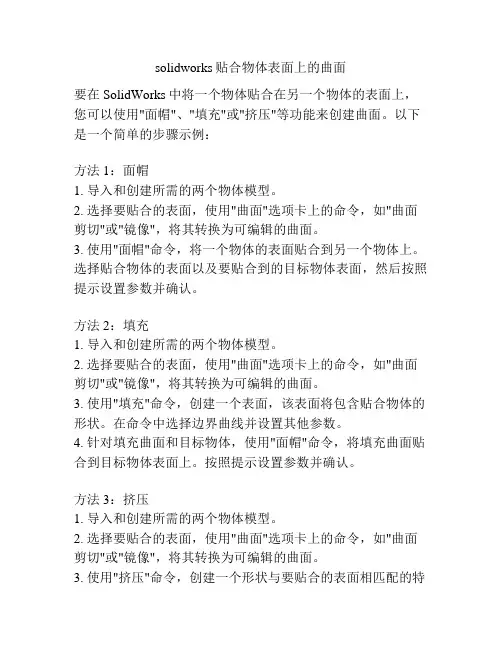

solidworks贴合物体表面上的曲面
solidworks贴合物体表面上的曲面要在SolidWorks中将一个物体贴合在另一个物体的表面上，您可以使用"面帽"、"填充"或"挤压"等功能来创建曲面。
以下是一个简单的步骤示例：方法1：面帽1. 导入和创建所需的两个物体模型。
2. 选择要贴合的表面，使用"曲面"选项卡上的命令，如"曲面剪切"或"镜像"，将其转换为可编辑的曲面。
3. 使用"面帽"命令，将一个物体的表面贴合到另一个物体上。
选择贴合物体的表面以及要贴合到的目标物体表面，然后按照提示设置参数并确认。
方法2：填充1. 导入和创建所需的两个物体模型。
2. 选择要贴合的表面，使用"曲面"选项卡上的命令，如"曲面剪切"或"镜像"，将其转换为可编辑的曲面。
3. 使用"填充"命令，创建一个表面，该表面将包含贴合物体的形状。
在命令中选择边界曲线并设置其他参数。
4. 针对填充曲面和目标物体，使用"面帽"命令，将填充曲面贴合到目标物体表面上。
按照提示设置参数并确认。
方法3：挤压1. 导入和创建所需的两个物体模型。
2. 选择要贴合的表面，使用"曲面"选项卡上的命令，如"曲面剪切"或"镜像"，将其转换为可编辑的曲面。
3. 使用"挤压"命令，创建一个形状与要贴合的表面相匹配的特征。
在命令中选择路径和其他参数，并设置偏移值以使表面与目标物体的表面对齐。
请注意，具体的步骤和命令可能会根据您的实际情况和设计需求而有所不同。
建议您参考SolidWorks的官方文档或教程，以获得更详细和准确的指导。
Solidworks曲面造型教程
（二）使用引导线扫描曲面 1.绘制引导（一条或两条）。 2. 绘制路径线。 3.用垂直路径线曲线，生成基准面。 4.在该基准面上画轮廓图。 5.编辑引导线：定义引导线与轮廓草图上的一点 “穿透”（几何关系。) 5.扫描
建立样条曲线（引导线）的另一种方法：用一系列型值 点生成 插入——曲线——通过xyz点的曲线 输入完毕可保存为*.sldcrv文件
（三）使用中心线放样：
1.先画两个或两个以上的轮廓草图。 2.在以轮廓草图垂直的基准面上画中心线， 要与轮廓草图内部相交。 2.设置中心线参数，放样曲面。 3.预览截面形状，先可设置“截面数”， 再按显示截面按钮，按上下箭头，动态显 示截面变化步骤。
七.剪裁曲面
指沿曲面相交的边界将曲面上不需要 的部分去掉。 1.用曲面特征生成两张相交的曲面； 2.插入——曲面——剪裁； 3.设置选项 4.确定剪裁
第四讲 曲面特征造型
湖南农业大学工学院——杨文敏
一.曲面造型 工具：
拉伸曲面 旋转曲面 扫描曲面 放样曲面 平面区域 充填曲面 等距曲面 直纹曲面 删除面 替换面 缝合曲面 延伸曲面 裁剪曲面 解除裁剪曲面 圆角
二.平面区域
由一个2D草图或在零件上的一 个封闭环生成一个有限边界组成的 平面表面。
十.缝合曲面
指将两张或两张以上曲面组合在一起。 条件是：多张曲面边线必须重合且不 重叠，但不一定在同一基准面上。 与圆角混合曲面的不同：混合曲面在 多张曲面的结合处，曲面边线不重合。
十.等距曲面
复制出与源曲面各法向方向等距的曲 面
十一.加厚曲面
实质：可将曲面转化为实体。
菜：插入——基体——加厚
3.删除曲面上的孔
方法：选中孔的边界，从右键菜单，单击“删除”—— “删除孔”
solidworks课件教程第8章曲面造型设计
轮毂
建过程如图所示。
剪裁曲面创建示意图
8.2.4 填充曲面
填充曲面是指在现有模型边线、草图或者曲线定义的边界 内构成带任何边数的曲面修补。创建过程如图所示。
填充曲面
8.4 综合实例：轮毂
本例创建轮毂。首先通过放样绘制熨斗模型的基础曲面，然 后创建平面区域并将其与放样曲面进行缝合，再做拉伸曲面裁剪 修饰烫斗尾部；然后切割曲面生成孔，并通过放样创建把手部位 的曲面。最后拉伸底部的底板。具体操作步骤如下。
等距曲面创建示意图
8.1.6 平面曲面
用户可以选择非相交闭合草图、一组闭合边线、多条共有 平面分型线来创建平面。 创建过程如图所示。
平面曲面创Hale Waihona Puke 示意图8.1.7 延展曲面
延展曲面是指通过沿所选平面方向延展实体或者曲面的边 线来生成曲面。延展曲面主要通过指定延展曲面的参考方向、 参考边线和延展距离来确定。创建过程如图所示。
延展曲面创建示意图
8.2 编辑曲面
SolidWorks还提供了缝合曲面、延伸曲面、剪裁曲面、填 充曲面、中面、替换曲面、删除曲面、解除剪裁曲面、分型面 和直纹曲面等多种曲面编辑方式，相应的曲面编辑按钮在“曲 面”工具栏中。
“曲面”工具栏
8.2.1 缝合曲面
缝合曲面是将两个或者多个平面或者曲面组合成一个面。 如图所示。
8.1.4 放样曲面
放样曲面是指通过曲线之间的平滑过渡而生成曲面的方法。 放样曲面主要由放样的轮廓曲线组成，如果有必要可以使用引 导线。创建过程如图所示。
放样曲面创建示意图
8.1.5 等距曲面
等距曲面是指将已经存在的曲面以指定的距离生成另一个 曲面，该曲面可以是模型的轮廓面，也可以是绘制的曲面。创 建过程如图所示。
SolidWorks曲线曲面设计
参数化设计需要建立参数之间的逻辑关系。
详细描述
在进行曲线曲面的参数化设计时，需要建立参数之间的逻 辑关系，以确保设计方案的一致性和准确性。通过定义参 数之间的关联关系，可以减少设计错误并提高设计的效率 。
总结词
参数化设计需要借助草图和特征技术来实现。
详细描述
曲线曲面的参数化设计需要借助草图和特征技术来实现。 通过创建草图并应用特征技术，可以构建复杂的曲线和曲 面模型。同时，通过参数的调整，可以方便地修改设计方 案并保持其一致性。
01
02
03
04
编辑曲线的控制点
通过移动控制点可以修改曲线 的形状和位置。
修改曲线的阶数
改变曲线的阶数可以调整曲线 的平滑度和弯曲程度。
曲线的镜像和复制
可以对曲线进行镜像或复制操 作，以创建新的曲线。
曲线的修剪和延伸
可以对曲线进行修剪或延伸， 以满足设计需求。
02
曲面设计基础
曲面的基本概念
01
曲面
要点一
总结词
要点二
详细描述
建筑美学、结构合理性
该案例涉及一座高层建筑的外观设计，要求体现现代建筑 美学并确保结构合理性。设计师利用SolidWorks的曲面建 模工具，构建出流畅的曲线和曲面，以实现建筑外观的流 线型设计。同时，通过分析曲面的应力分布和支撑结构， 确保建筑物的结构安全和稳定性。最终呈现出一个既美观 又实用的建筑模型。
由一条或多条曲线按一定规律和条件形成的连续的轮廓线所围成的三维
图形。
02
曲面的分类
根据形成方式，曲面可分为规则曲面和自由曲面。规则曲面由数学公式
定义，如球面、圆柱面等；自由曲面则没有固定形状，可以随意变化。
SolidWorks高级曲面造型教程
SolidWorks高级曲面造型教程之曲面综合应用作者：无维网gaoch曲面是一种厚度为零的几何体。
若想生成曲面，您使用与生成实体（如拉伸、旋转、及扫描）相同的许多工具。
曲面还使用其它功能或特征，如剪裁、解除剪裁、延伸、以及缝合。
曲面比实体要具有优势。
它们比实体更灵活，因为您可等到设计的最终步骤然后再定义曲面之间的边界。
曲面的最终目的还是实体，所以最后都需要形成实体，常用的方法有加厚，缝合（尝试形成实体）。
下面用一喷嘴实例来说明。
这里运用到了：放样、扫描、缝合、填充、平面、旋转、剪裁、延伸、抽壳、阵列。
1. 放样：绘制草图，放样，两端约束条件为垂直于轮廓，权值设成0.5g a o c h原创S o l id w o rk s教程无维网W WW.5DC A D.C N2. 扫描：绘制一截面6，一路径4 和一引导线5。
3. 扫描：绘制一截面9，一路径8 和一引导线7。
4. 分割：绘制分割草图并分割曲面。
g a o c h原创S o l id w o rk s教程无维网W WW.5DC A D.C N5. 放样：选择曲面边界作为轮廓，并放样，边界条件选择相切。
6. 放样：选择曲面边界作为轮廓，并放样，边界条件选择相切，权值分别设置成3 和7。
7. 放样：选择曲面边界作为轮廓，并放样，边界条件选择相切。
8. 填充：先缝合，然后选择曲面的封闭边界并填充。
还有一边也是一样的操作。
g a o c h 原创S o l i d w o r k s 教程 无维网W W W .5D C A D .C N9. 平面区域：选择曲面的封闭边界，然后选择平面区域。
（两处）10. 旋转：绘制草图并旋转曲面。
11. 裁减：选择两曲面，然后裁减。
（选择互相裁减）12. 平面区域：选择曲面的封闭边界，然后选择平面区域。
g a o c h 原创S o l i d w o r k s 教程 无维网W W W .5D C A D .C N13．缝合：选种所有的曲面并缝合。
SolidWorks曲面设计教程
SolidWorks曲面设计教程之常用曲面指令介绍学习作者：无维网gaoch等距面：1. 等距曲面：往内等距距离为1 的曲面。
2. 裁减曲面：在基准面1 上绘制一裁减草图，对原曲面进行裁减。
3. 裁减曲面：同样在基准面1 上对之前的裁减草图进行向内偏移1，然后裁减等距曲面4. 放样：选取两个裁减面的边界作为轮廓并放样来完成。
消失面：g a o ch原创S o l id w o rk s教程无维网W WW.5DC A D.C N1. 等距曲面：往内等距距离为2 的曲面。
2. 裁减：绘制草图并裁减，如图。
3. 投影曲线4. 放样：把裁减曲面的一边线和投影曲线作为轮廓进行放样，一边约束成相切（或者曲率）进行放样。
并把等距的面隐藏。
g a o c h 原创S o l i d w or k s 教程无维网W W W .5D C A D .C N5. 对放样面稍微进行调整。
并缝合。
6.填充：对内部进行填充，一边设置相切，一边设置接触。
最后缝合就OK 了。
（再成为实体后倒个小圆角样子就更好了）放样过度面g a o c h 原创S o l i d w o r k s 教程 无维网W W W .5D C A D .C N1. 这种情况，都先画两个单独的曲面，如图2. 裁减：绘制草图进行裁减。
3. 放样：两曲面的一边界做为轮廓放样。
g a o c h原创S o l id w o rk s教程无维网W WW.5DC A D.C N4. 裁减：合并曲面并根据自己目的需要进行裁减。
利用图片造形： 它的命令在工具——草图绘制工具——草图图片 步骤：选取一基准面，然后进入草图，点击草图图片命令，浏览到图片路径，确定，在草图中插入了图片，然后就是“描”的工作了。
收敛面的解决：：用的方法就是裁剪， 然后填充，也可以用分割线然后用删除面（相切填充）。
g a o c h 原创S o l i d w o r k s 教程 无维网W W W .5D C A D .C Ng a o c h原创S o l id w o rk s教程无维网W WW.5DC A D.C N。
solidworks教程之曲面设计
图 7.90 草图
图 7.91 “分割线”特征
(29) 单击【等距曲面】按钮 ，出现【等距曲面】属性管理器，在【要等距的曲面或 面】中选择“面<1>”，在【等距距离】文本框内输入“0mm”，单击【确定】 按钮 ，如图 7.92 所示。
图 7.77 “圆角”特征
(13) 按上述方法完成另一端圆角。 (14) 单击【基准面】按钮 ，出现【基准面】属性管理器，单击【等距距离】按钮 ，
【参考实体】选择“上视基准面”，在【距离】文本框内输入“85”，单击【确 定】按钮 ，建立基准面 1，如图 7.78 所示。 (15) 选择基准面 1，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，单击【重 新建模】按钮 ，结束草图绘制，如图 7.79 所示。
第7章 曲 面 设 计
7.2 上 机 指 导
7.2.1 菊花设计 完成如图 7.54 所示模型。 (1) 单击【新建】按钮 ，新建一个零件文件。 (2) 选取前视基准面，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，如 图 7.55(a)所示。单击【旋转曲面】按钮 ，出现【曲面-旋转】属性管理器，在 【旋转类型】下拉列表框内选择【单向】选项，【旋转轴】旋转“边线”，在【角 度】文本框内输入“360°”，单击【确定】按钮 ，如图 7.55(b)所示。
图 7.73 “等距曲面”特征
图 7.74 草图
(10) 单击【剪裁曲面】按钮 ，出现【曲面-剪裁】属性管理器，选中【标准】单选按 钮，【剪裁工具】选择“草图 5”，选中【保留选择】单选按钮，【保留的部分】
·172·
第 7 章 曲面设计
·173·
选择“曲面-等距 1”，选择【线性】，单击【确定】按钮 ，如图 7.75 所示。 (11) 选择【插入】|【凸台/基体】|【加厚】命令，出现【加厚】属性管理器，【要加
Solidworks中创建复杂曲面的方法与技巧
Solidworks中创建复杂曲面的方法与技巧Solidworks是一款广泛应用于三维建模和设计领域的软件。
在Solidworks中创建复杂曲面需要一定的技巧和方法。
本文将介绍一些实用的技巧，帮助用户更高效地创建复杂曲面。
1. 熟悉曲面建模工具Solidworks提供了丰富的曲面建模工具，例如钣金工具、草图工具和曲面特征等。
熟悉这些工具的使用方法，能够更好地应用于复杂曲面的创建。
通过掌握这些工具，用户可以更加自如地进行曲面建模过程。
2. 合理使用曲线和曲面在创建复杂曲面时，合理地使用曲线和曲面是非常重要的。
通过绘制精确的曲线和曲面，用户可以更好地控制和调整曲面的形状和几何属性。
在Solidworks中，用户可以使用插入实体功能来创建曲面，然后使用曲线生成曲面，以实现所需的复杂曲面效果。
3. 使用曲面修剪工具曲面修剪工具是Solidworks中常用的功能之一，用于修剪、合并或删除曲面的部分。
用户可以选择曲面修剪工具，然后选择需要修剪的曲面和修剪工具，通过指定修剪区域进行修剪操作。
这个功能可以帮助用户快速精确地剪裁复杂曲面。
4. 增加平滑和对称性在创建复杂曲面时，经常需要考虑曲面的平滑和对称性。
Solidworks中的平滑曲面工具可以帮助用户在曲面上添加平滑处理，使得曲面过渡更加自然流畅。
此外，应用对称性约束可以使得曲面的两侧保持对称，从而更好地满足用户的设计需求。
5. 使用曲面拟合工具Solidworks中的曲面拟合工具可以帮助用户在不规则曲面上创建正规图形的曲面。
用户可以选择曲面拟合工具，然后选择所需的形状和曲面，通过拟合曲线和曲面来生成复杂曲面。
这样，用户可以更加精确地创建所需的曲面形状。
6. 应用曲面修复功能在进行复杂曲面设计时，由于操作不当或者其他原因，曲面可能会出现缺陷或错误。
此时，用户可以使用Solidworks中的曲面修复功能来修复这些曲面。
通过选择曲面修复功能，然后选择需要修复的曲面，系统将自动检测并修复曲面上的缺陷，使曲面恢复到正常状态。
solidworks曲面教程
内容提要：● SolidWorks 曲线● SolidWorks 曲面特征● SolidWorks 曲面分析● SolidWorks 常用面的建摸方法● SolidWorks 综合运用SolidWorks 曲线：分割线：将实体（草图、实体、曲面、面、基准面、或曲面样条曲线）投影到曲面或平面。
并将所选的面分割为多个分离的面，从而允许您选取每一个面。
命令：插入——曲线——分割线几个选项的介绍：投影：将草图投影到曲面上，并将所选的面分割。
轮廓：在一个圆柱形零件上生成一条分割线。
并将所选的面分割。
（曲面外形的分模常用的方法）交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。
（简单的说是所选面与其他曲面或者平面的交线来分割所选面）其他选项含义：分割所有：分割穿越曲面上的所有可能区域。
自然：分割遵循曲面的形状。
线性：分割遵循线性方向。
投影曲线：从草图投影到模型面或曲面上，或从相交的基准面上绘制的线条。
几个选项的介绍：草图到面：在基准面中绘制的草图曲线投影到试题的某一个面上，从而生成一条3D 曲线。
草图到草图：在相交的两个基准面上分别绘制草图，两个草图各自沿垂直方向投影在空间中相交生成一条3D 曲线。
（比如做拉伸弹簧的常有这一步骤来做扫描路径）组合曲线：通过将曲线、草图几何和模型边线组合为一条单一曲线来生成组合曲线。
使用该曲线作为生成放样或扫描的引导曲线。
注意：生成组合曲线的个段线（曲线、草图几何、模型边线）必须互相连接通过XYZ 点的曲线：通过X 、Y 和 Z 座标列中的单元格里点座标生成的样条曲线。
（操作不做详细介绍）通过参考点的样条曲线：利用定义的点或已存在的端点作为曲线型值点而生成的样条曲线。
螺旋线\涡状线：通过草图上的一个圆来绘制。
样条曲线：主要讲解套和样条曲线和样条曲线的控制。
套和样条曲线：将多个草图实体转化成单一样条曲线。
（扫描的路径和引导线，放样的引导线都需要单一的曲线），下面是两个直线段和一个圆弧段套和成单一的样条曲线，当然套和后的样条曲线并非和之前的两个直线段和一个圆弧段一模一样，有个偏差，由公差控制，用户可以自行调整。
SolidWorks曲面高级教程
SolidWorks 高级曲面教程SolidWorks 高级曲面教程SolidWorks 高级曲面教程关于本课程 (2)第一章了解曲面 (2)1.1 实体和曲面 (2)1.2 使用曲面的原因 (11)第二章曲面入门 (14)2.1 基本曲面建模 (14)第三章实体—曲面混合建模 (22)3.1 概述 (22)3.2 使用曲面编辑实体实例 (22)3.3 曲面作为构造几何体实例 (26)3.4 面的复制 (29)第四章修补与编辑输入的几何体 (32)4.1 输入数据 (32)4.2 修补与编辑输入的几何体 (33)第五章高级曲面建模 (41)5.1 高级曲面建模实例 (41)第六章接合与修补 (61)6.1 复杂的接合实例 (61)6.2 光滑修补 (68)6.3 自由形（任意多边形） (71)6.4 边角融合 (77)第七章主模型技术 (85)7.1 主模型技术的概述 (85)7.2 曲面主模型的实例 (86)7.3 实体主模型实例 (94)关于本课程•前提条件—机械设计基础—使用Windows操作系统经验—已经学习了SolidWorks在线教程和基础教程•教程设计原则—基于过程或任务的方法，不专注于单项特征和软件功能•使用本教程—在教室指导下，在培训中进行。
边演示，边练习•关于文档的注意点•本教程使用约定小四、黑色字体表明是SolidWorks软件的命令或选项第一章了解曲面本章内容要点：•理解实体与曲面的异同点•创建拉伸曲面与平面•剪裁曲面与解除剪裁曲面•缝合曲面•由曲面生成实体•在实体或曲面中删除面•理解NURBS曲面以及ISO-参数（U-V）曲线的属性•熟悉常见的曲面类型•了解典型的曲面建模操作模式1.1 实体和曲面在 SolidWorks 中，实体和曲面是非常相似的。
实体和曲面包含的是两类不同的信息，更确切的说是包括两类实体（entity）。
1）几何信息：几何纤细描述的是形状，例如物体的扁平或者翘曲、直线形或者弯曲状。
solidworks 曲面构建的方法
solidworks 曲面构建的方法
在SolidWorks中，有几种方法可以进行曲面建模。
1. 通过绘制曲线进行曲面构建：可以使用直线、圆弧、样条曲线等绘制曲线，然后通过连接和修剪曲线来创建闭合的边界。
接下来，可以使用曲面命令，如通过边界曲面、填充曲面、加工曲面等命令，根据绘制的曲线创建曲面实体。
2. 使用拓扑生成曲面：该方法常用于基于网格模型进行曲面构建。
首先，需要导入或创建一个网格模型，然后使用SolidWorks的网格模型拓扑命令，如薄壳、沉降、曲面展开等命令对网格进行拓扑处理，进而生成曲面。
3. 使用实体模型转换成曲面：在SolidWorks中，可以将实体模型转换为曲面模型。
通过选择实体面、边、棱等边界，然后使用”将曲面平均分成段”工具，如曲面平均劈分等命令，将实体模型转化为曲面模型。
无论使用哪种方法，曲面建模时需确保曲面的连续性，可以使用填充曲面或镜像曲面命令来满足连续性要求。
solidworks曲面实例教程
目录实例1：平行四通 (3)实例2：六通管 (11)实例3：重型吊钩 (20)Solidworks曲面实例教程实例1：平行四通1.前视基准面建立如下草图。
退出草图。
2.在其上端点建立基准面3.在上面建立的基准面上建立如下草图。
4.在右视基准面上建立如下草图圆弧。
5.在上视基准面上建立如下草图圆弧6.对步骤3的草图，深度20mm，如下图.7.前视基准面上建立草图，转化引用其中的一段圆弧，如下图。
然后，深度20mm，效果如下图。
8.重复上面的相似步骤，分别，深度20mm，形成如下的3个曲面。
9.，将上面形成的空间闭合边界用曲面填充满。
10. 展开设计树上的曲面文件夹，将下图中的几个工具曲面删除。
依次选中前后相连的5条边线确保填充面与初始面（蓝面）相切做这几个面的目的就是为了形成与面相切或曲率相等的条件，用完后就可以删除了11.镜像完成的曲面实体。
连续3次镜像，效果分别如下。
12. 用，把上下四个口封堵住。
13.缝合曲面。
选中曲面文件夹下所有的曲面，进行缝合。
14. 最终效果如下图。
2个半圆弧组成一个闭合区域若缝合后的曲面形成封闭的空间腔体，软件会自动填充，形成实体实例2：六通管1.在某个默认基准面上，建立Φ60mm的圆，然后等距50mm，拉伸曲面，如下图。
管段开始处距草图平面50mm管段长度100mm2.在三个默认基准面上依次重复上面的操作，最后形成如下的模型。
3.在三个默认基准面上依次建立如下的草图。
4. 分割管壁面。
草图线穿过管壁，以便分割管壁面5.重复步骤3、4，对6个管段进行分割，完成结果如下。
6.新开一个3D草图，用样条曲线，连接下图中两点，之后添加几何关系。
相切依照上面的做法，最终完成下面的空间线条。
7.分别选择3D草图中的部分线段，拉伸曲面，形成下面的3个蓝色面8.选择3D草图中心封闭轮廓，进行。
形成下面的红色面9.选择一个空间闭环进行填充，完成效果如下图123410.重复上面的操作，对剩余的两个轮廓进行填充，最后形成下面的图形。
