提高钢筋直螺纹连接接头一次合格率PPT课件
01
02
03
确保工程质量
合格的钢筋直螺纹连接接 头能够保证结构的稳定性 和安全性，降低工程质量 风险。
提高施工效率
减少返工和整改，加快施 工进度，降低工程成本。
促进技术进步
提高钢筋直螺纹连接接头 一次合格率，有利于推动 相关技术的进步和发展。
02 钢筋直螺纹连接接头现状 分析
当前钢筋直螺纹连接接头合格率情况
案例二
某高速公路项目，在桥梁和隧道等关键部位 ，采用钢筋直螺纹连接技术，通过优化施工 流程和加强质量检测，成功提高了接头一次 合格率，确保了工程的安全性和稳定性。
经验总结与推广
经验总结
从上述成功案例中，可以提炼出一些共性的经验，如严格控制材料质量、优化工艺参数、加强质量检测等。这些 经验可以为其他类似工程提供有益的借鉴和参考。
当前钢筋直螺纹连接接头的一次 合格率较低，不能满足施工要求， 需要采取有效措施提高合格率。
不同批次、不同生产厂家生产的 钢筋直螺纹套筒存在质量差异，
导致连接接头质量不稳定。
工人操作技能水平参差不齐，部 分工人对钢筋直螺纹连接工艺不 熟悉，容易造成连接质量不符合
要求。
常见问题及原因分析
钢筋直螺纹连接接头松动
严格控制材料质量
总结词
确保钢筋原材料质量是提高直螺 纹连接接头合格率的基础。
详细描述
选择正规、信誉良好的供应商， 确保钢筋规格、型号符合设计要 求，进场时进行质量抽检，确保 原材料质量合格。
优化加工设备和工艺参数
总结词
先进的设备和合理的工艺参数是提高接头合格率的关键。
详细描述
定期对加工设备进行检查和维护，确保设备处于良好状态；通过试验确定最佳 的工艺参数，如切削速度、进刀量等，以提高钢筋直螺纹的加工质量。
直螺纹连接课件
wenlaotou[先知]我没有见过直螺纹套筒连接要加密箍筋的规定，《钢筋等强度剥肋滚轧直螺纹连接技术规程》里也没有，《钢筋机械连接通用技术规程》也没有。
钢筋等强度剥肋滚轧直螺纹连接技术规程一、总则1、为在混凝土结构中使用钢筋等强度剥肋滚轧直螺纹接头，做到经济合理，确保质量，特制定本规程。
2、本规程适用于钢筋剥肋滚轧直螺纹接头的施工应用与验收。
剥肋滚轧直螺纹接头适用于工业与民用建筑的混凝土结构中直径为16—40mm的HRB335、HRB400带肋钢筋的连接。
3、用于等强度剥肋滚轧直螺纹钢筋接头的钢筋应符合现行国家标准的要求。
本规程应与现行行业标准《钢筋机械连接通用技术规程》JGJ107-2003配套使用，尚应符合国家现行标准的有关规定。
二、术语1、钢筋等强度剥肋滚轧直螺纹接头（以下简称直螺纹接头）Full Pcrformancc Knob-cut Rolled Parallel Th reead Splicing of Redars把待连接的钢筋端部剥肋后滚轧成直螺纹，通过连接套筒将两根钢筋连接成一体的钢筋接头。
2、完整丝扣Onc Complete Screwthtead。
(完整一圈的螺纹)3、丝头Rcbars Head with Screwthrcad 。
(加工成螺纹的钢筋端部)4、套筒Slecve。
(连接钢筋用的带内螺纹的连接件)5、可调套筒Adjustable Slecve。
(两端连接钢筋，中间由过渡螺纹组成的组合体，用于不能转动处钢筋的连接)三、接头的性能滚轧直螺纹接头的性能应符合《钢筋机械连接通用技术规程》JGJ107-2003种I级接头性能的要求。
四、接头的应用1、滚轧直螺纹接头适用于要求充分发挥钢筋强度或对接头延伸性要求高的各类混凝土结构。
2、滚轧直螺纹接头的混凝土保护层厚度宜满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求.3、受力钢筋滚轧直螺纹接头的位置应相互错开。
直螺纹连接技术ppt课件
25
ppt课件完整
26
ppt课件完整
27
ppt课件完整
28
ppt课件完整
29
ppt课件完整
30
ppt课件完整
31
ppt课件完整
32
ppt课件完整
33
ppt课件完整
34
ppt课件完整
35
ppt课件完整
36
ppt课件完整
37
ppt课件完整
38
ppt课件完整
39
ppt课件完整
②、钢筋丝头加工完成、检验 合格后，要用专用的钢筋丝头 保护帽或连接套筒对钢筋丝头 进行保护，以防螺纹在钢筋搬 动或运输过程中被损坏或污染。
丝头保护（丝头加工后用保 护套进行丝头保护）
ppt课件完整
13
用卡尺或专用量规检查
现场套筒长度检查
环止规检查未能止住不合格
ppt课件完整
环通规检查能通过合格
14
70
ppt课件完整
71
ppt课件完整
72
ppt课件完整
73
ppt课件完整
74
ppt课件完整
75
ppt课件完整
76
ppt课件完整
77
ppt课件完整
78
ppt课件完整
79
ppt课件完整
80
ppt课件完整
81
ppt课件完整
82
ppt课件完整
83
ppt课件完整
84
ppt课件完整
性能的差异，分为下列三个等级：
接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.10倍钢 Ⅰ级 筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能
超全钢筋直螺纹连接技术培训课件
02. 施工机具
1、钢筋剥肋滚轧直螺纹套丝机； 2、限位挡铁（不同规格的钢筋需调整）； 3、螺纹环规：包括通规、止规等； 4、力矩扳手及普通扳手等。
02. 施工机具
直螺纹套丝机
机具特点
钢筋直螺纹套丝机是一种 钢筋直螺纹滚轧设备，该机可 用于加工16~40mm ⅡⅢ级带 肋钢筋。
02. 施工机具
4
外观检查
5
外形检查
6
螺纹尺寸
量具名称
检验要求
目测
牙型饱满，完整丝扣圈数应符合规定
卡尺或专用量规 通端螺纹塞规
应满足规定的要求 能顺利旋入螺纹
止端螺纹塞规 目测
允许环规与端部螺纹部分旋合，旋入量不应超过3P(P为螺距) 表面应无裂纹和影响质量的其他缺陷
卡尺或专用量规
长度及外径应满足尺寸公差要求
通端螺纹塞规
04. 施工工艺
04. 施工工艺
钢筋丝头加工工艺
加工前检查→滚轧丝头（剥肋）→丝头 质量质检→带帽保护→丝头质量抽检→ 存放待用
01
02
01. 剥肋
02. 丝头检查 03. 带帽保护 04. 质量抽检
03
04
滚轧丝头
使用钢筋剥肋滚 压直螺纹机将待 连接钢筋的端头 加工成螺纹。
丝头检查
采用螺纹环塞规 对丝头进行检查
平头切断机
机具特点
用于切断建筑工程中各种普 通碳素钢和螺纹钢，也可以切断扁 钢、方钢及角钢（需更换刀片）， 该机是建筑行业和机械行业中的一 种理想断料设备，特别适用于钢筋 直螺纹连接时的钢筋断料。
02. 施工机具
螺纹环塞规
机具特点
螺纹环塞规是一种“量具”， 是用来检测标准外螺纹中径的，两 个为一套，一个通规，一个止规。 两个环规的内螺纹中径分别按照标 准螺纹中径的最大极限尺寸和最小 极限尺寸制造的，精度非常高。

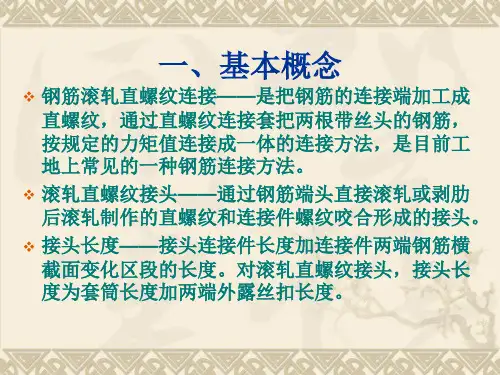

钢筋滚轧直螺纹连.ppt
表3.0.5 接头的抗拉强度
接头等级
Ⅰ级
Ⅱ级Ⅲ级抗拉强度源自f0mst≥f0st或≥1.10fuk
f0mst≥fuk
f0mst≥1.35fyk
注：f0mst——接头试件实际抗拉强度；f0st——接头试件中钢筋抗拉强度实测值；fuk——钢筋抗 拉强度标准值；fyk——钢筋屈服强度标准值。
五、接头的施工现场检验 1. 接头工艺检验
δsgt≥4.0
u≤0.10（d≤32） u≤0.15（d＞32）
δsgt≥2.0
高应力 反复拉压
残余变形 （mm）
u20≤0.3
u20≤0.3
大变形 反复拉压
残余变形 （mm）
u4≤0.3 u8≤0.6
u4≤0.6
注：u——接头的非弹性变形
u20——接头经高应力反复拉压20次后的残余变形
u4——接头经大变形反复拉压4次后的残余变形
钢筋机械接头的破坏形态有三种： 钢筋拉断、接头连接件破坏、钢筋从连接件中拨出。
2.变形性能
❖ 3.0.7条：Ⅰ级、Ⅱ级、Ⅲ级接头的变形性能应符 合表3.0.7的规定。
表3.0.7 接头的变形性能
接头等级
Ⅰ级、Ⅱ级
Ⅲ级
单向拉伸
非弹性变形 （mm）
总伸长率 (%)
u≤0.10（d≤32） u≤0.15（d＞32）
《混凝土结构设计规范》9.2.1条：纵向受力的普通钢筋及预 应力钢筋，其混凝土保护层厚度（钢筋外边缘至混凝土表面 的距离）不应小于钢筋的公称直径，且应符合表9.3.2的规定。
表9.2.1 纵向受力钢筋的混凝土保护层最小厚度（mm）
环境 类别
二b
板、墙、壳
C25～C45
≥C50
钢筋直螺纹连接施工方法 PPT
滚丝机正在剥肋、滚压丝头
3
3、丝头打磨
用砂轮机将丝头进行打磨平整。
用砂轮机打磨丝头
钢筋直螺纹连接施工方法
打磨好的丝头
4
4、丝头检验
用专用的环规和止规检验丝头尺寸，其环通规应能顺利地旋入，环止规旋入长度不得超过3螺距。
通规能顺利旋入
钢筋直螺纹连接施工方法
止规旋入不超过3丝
5
5、戴帽保护
丝头加工完毕，经检验合格后，应立即带上丝头保护帽，防止损坏丝头。
钢筋直螺纹连接
钢筋直螺纹连接施工方法
1
1、钢筋端头切平
对端部不直的钢筋要预先调直，采用砂轮切割机切端面，应与钢筋轴线垂直。
钢筋端面切平
钢筋直螺纹连接施工方法
切平后钢筋端面
2
2、加工丝头
丝头加工时应采用水溶性润滑液，不得使用油性润滑液。丝头的不完整螺纹不得超过两个螺纹周长 。
挡铁控制螺纹长度
钢筋直螺纹连接施工方法
戴保护帽
钢筋直螺纹连接施工方法
存放备用
6
6、套筒连接及扭矩检查
使用普通扳手将两个钢筋丝头在套筒中间位置相互顶紧，钢筋连接完毕后，接头连接套筒外应有外露有 效丝扣，且外露有效丝扣为1～1.5扣。
合格的直螺纹连接
用扭矩扳手检查接头拧紧情况
钢筋直螺纹连接施工方法
7
Bye Bye
钢筋直螺纹连接施工方法
8
钢筋直螺纹连接质QC成果课件
01
钢筋直螺纹连接技术是一种通过 直螺纹连接方式将两根钢筋端头 连接在一起的工艺方法。
02
该技术具有高强度、高精度、高 耐久性和高可靠性等特点，能够 满足各种复杂结构和工程的需求。
钢筋直螺纹连接技术的应用范围
钢筋直螺纹连接技术广泛应用于桥梁、 高速公路、地铁、高层建筑等大型基 础设施和重点工程中。
随着全球化进程的加速，钢筋直螺纹连接技术的 国际化发展将成为必然趋势。企业需要加强国际 交流与合作，拓展海外市场，提高品牌知名度和 影响力。
THANKS
案例二
总结词
精细化施工、多重检测
详细描述
该高层建筑在钢筋直螺纹连接施工过程中，注重精细化施工，严格控制每个细节。同时，实施了多重检测，包括 外观检测、扭矩检测和无损检测等，确保了连接质量。通过这些措施，有效避免了质量问题的出现，提高了工程 质量。
案例三
总结词
强化培训、严格监管
详细描述
该地铁工程对钢筋直螺纹连接质量要求非常高，因此强化了对施工人员的培训和监管。 通过定期培训，提高了施工人员的技能水平和质量意识。同时，加强了质量监管力度， 对每个连接点进行严格检查和验收，确保了工程质量。这些措施的实施，有效保证了钢
质量控制成果的推广与应用
制定推广计划
根据质量控制成果，制定推广计划，明确推广范围、时间节点和责任人。
推广实施
通过培训、交流、现场指导等方式，将质量控制成果推广应用到实际生产中。
质量控制成果的效益评估
经济效益评估
对实施质量控制成果后产生的经济效 益进行评估，包括节约成本、提高生 产效率等方面。
社会效益评估
筋直螺纹连接的质量和地铁工程的安全性。
钢筋直螺纹连接质量面临 的挑战与解决方案
钢筋直螺纹套筒连接技术交底讲解26页PPT
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
钢筋直螺纹套筒连接技术交底讲解
11、用道德的示范来造就一个人，显然比用法律来约束他都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
