数控线切割机床的常用操作讲课
合集下载
线切割编程及加工课件
10
线切割加工过程:
对零件工艺分析后可用软件自动编程或手工编程,程序输
入数控装置后通过功放自动控制步进电机,带动机床工作台和
工件相对电极丝沿X、Y方向移动,完成平面形状的加工。数
控装置自动控制工件和电极丝之间的相对运动轨迹的同时,检
测到的放电间隙大小和放电状态信息经变频后反馈给数装置来
控制进给速度,使进给速度与工件材料的蚀除速度相平衡,维
直线 坐标原点为线段起点,X、Y分别取线段在对应方 向上的增量,即该线段在相对坐标系中的终点坐标的绝对 值。X、Y允许取比值,若X或Y为零时,X、Y值均可不写,
但分隔符号保留。例如 B2000B0B2000GxL1 可写为BBB2000GxL1。
圆弧 坐标原点为圆心,X、Y取圆弧起点坐标的绝对值, 但不允许 取比值。
27
3.计数方向G Gx —取X方向进给总长度计数 GY——取Y方向进给总长度计数
直线: 用线段的终点坐标的绝对值进行比较,哪个方向 数值大,就取该方向作为计数方向。即:
|Y|> |X|时,取GY; |Y|< |X|时,取Gx; |Y|=|X|时,取Gx或GY,有些机床对此专门规定。
28
3.计数方向G Gx —取X方向进给总长度计数 GY——取Y方向进给总长度计数
(1)偏差判别 判别加工点对规定图形的偏离位置,以决 定工作台的走向。
(2)工作台进给 根据判断的结果,控制工作台在X或Y方 向进给一步,以使加工点向规定图形靠拢。
(3)偏差计算 在加工过程中,工作台每进给一步,都由 机床的数控装置根据数控程序计算出新的加工点与规定图形之 间的偏差,作为下一步判断的依据。
14
2、坐标工作台
坐标工作台安置在床面上,包括上层工作台面、中层中拖 板、下层底座,还有减速齿轮和丝杠螺母等构件。两个步进 电动机经过齿轮减速, 带动丝杠螺母,从而 驱动工作台在XY平面 上移动。控制器每发出 一个进给脉冲信号,工 作台就移动lμm,则称 该机床的脉冲当量为 1μm/脉冲。
线切割加工过程:
对零件工艺分析后可用软件自动编程或手工编程,程序输
入数控装置后通过功放自动控制步进电机,带动机床工作台和
工件相对电极丝沿X、Y方向移动,完成平面形状的加工。数
控装置自动控制工件和电极丝之间的相对运动轨迹的同时,检
测到的放电间隙大小和放电状态信息经变频后反馈给数装置来
控制进给速度,使进给速度与工件材料的蚀除速度相平衡,维
直线 坐标原点为线段起点,X、Y分别取线段在对应方 向上的增量,即该线段在相对坐标系中的终点坐标的绝对 值。X、Y允许取比值,若X或Y为零时,X、Y值均可不写,
但分隔符号保留。例如 B2000B0B2000GxL1 可写为BBB2000GxL1。
圆弧 坐标原点为圆心,X、Y取圆弧起点坐标的绝对值, 但不允许 取比值。
27
3.计数方向G Gx —取X方向进给总长度计数 GY——取Y方向进给总长度计数
直线: 用线段的终点坐标的绝对值进行比较,哪个方向 数值大,就取该方向作为计数方向。即:
|Y|> |X|时,取GY; |Y|< |X|时,取Gx; |Y|=|X|时,取Gx或GY,有些机床对此专门规定。
28
3.计数方向G Gx —取X方向进给总长度计数 GY——取Y方向进给总长度计数
(1)偏差判别 判别加工点对规定图形的偏离位置,以决 定工作台的走向。
(2)工作台进给 根据判断的结果,控制工作台在X或Y方 向进给一步,以使加工点向规定图形靠拢。
(3)偏差计算 在加工过程中,工作台每进给一步,都由 机床的数控装置根据数控程序计算出新的加工点与规定图形之 间的偏差,作为下一步判断的依据。
14
2、坐标工作台
坐标工作台安置在床面上,包括上层工作台面、中层中拖 板、下层底座,还有减速齿轮和丝杠螺母等构件。两个步进 电动机经过齿轮减速, 带动丝杠螺母,从而 驱动工作台在XY平面 上移动。控制器每发出 一个进给脉冲信号,工 作台就移动lμm,则称 该机床的脉冲当量为 1μm/脉冲。

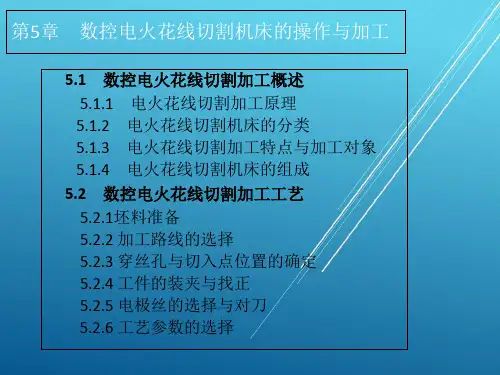

数控机床操作技术第5章数控电火花线切割机床的操作与加工PPT课件
5.1 数控电火花线切割加工概述
数控电火花线切割加工,简称线切割。与切削类机 床不同,电火花线切割机床是直接利用电、热能进行加工 的,它可以加工一般切削加工方法难以或无法加工的各种 导电坚硬材料,如硬质合金、淬火钢、特殊金属等。常用 于加工冲压模具的凸、凹模、电火花成型机床的工具电极、 工件样板、工具量规和细微复杂形状的小工件以及窄缝等, 并可以对薄片重叠起来加工以获得一致尺寸。因此,电火 花线切割机床被广泛应用于仪器、仪表、电子、汽车等制 造行业。
5.2.1 坯料准备
对凹模类封闭形工件的加工,加工起始点必须选在 材料实体之内。这就需要在切割前预制工艺孔(即穿丝 孔),以便穿丝。对凸模类工件的加工,起始点可以选 在材料实体之外,这时就不必预制穿丝孔,但有时也有 必要把起始点选在实体之内而预制穿丝孔,这是因为坯 件材料在切断时,会在很大程度上破坏材料内部应力的 平衡状态,造成工件材料的变形,影响加工精度,严重 时甚至造成夹丝、断丝,使切割无法进行。
第5章 数控电火花线切割机床的操作与加工
5.1 数控电火花线切割加工概述 5.1.1 电火花线切割加工原理 5.1.2 电火花线切割机床的分类 5.1.3 电火花线切割加工特点与加工对象 5.1.4 电火花线切割机床的组成
5.2 数控电火花线切割加工工艺 5.2.1坯料准备 5.2.2 加工路线的选择 5.2.3 穿丝孔与切入点位置的确定 5.2.4 工件的装夹与找正 5.2.5 电极丝的选择与对刀 5.2.6 工艺参数的选择
5.2.2 加工路线的选择
对于电火花线切割加工,在选择加工路线时应尽量保 持工件或毛坯的结构刚性,以免因工件强度下降或材料内 部应力的释放而引起变形,
具体应注意以下几点: (1)切割凸模类工件应尽量避免从工件端面由外向里 进刀,最好从坯件预制的穿丝孔开始加工,如图5-6所示。
数控机床编程与操作教学课件(全)
围较广,可以加工平面、锥度表面、多型腔工件表面等,主轴带有旋转 功能的机床还可以进行螺旋面加工。此外,电火花成形加工还可以与其 他加工工艺结合形成复合加工,例如,可以利用电能、电化学能、声能对 材料进行复合加工。
(4)可以获得较好的表面质量。电火花成形加工的表面质量较好, 加工表面微观形貌光滑,工件的棱边、尖角处无毛刺。
动主轴头型(见图1)和十字工作
台型(见图2)两种形式。
24 第 一 章 数 控 电 加 工 基 础
2-十字工作台型双立柱式电火花成形机床 1—床身2—立柱3—工作台(Y′轴) 4—滑板(X′轴) 5—工作液槽6—主轴头(W轴)7—主轴(Z轴)8—电极安装板
9—旋转轴(C轴)10—电极11—槽梁
第二节 数控电火花加工机床
20世纪80年代后期,大型高速线切割机床(加工速度在200 mm2/min以上)和四轴联动线切割机床研制成功,可切割锥度在6°以上 的零件。
4 第一章 数控电加工基础
第一节 数控电加工概述
一、电加工技术的发展
20世纪90年代,国内快走丝线切割机床的加工速度达到了60~80 mm2/min,进一步拓宽了电加工技术的应用范围。
电火花加工原理及应用 a)电火花加工原理 b)电火花镜面加工
1—工具电极 2—工件
8 第一章 数控电加工基础
第一节 数控电加工概述
1.电火花线切割加工原理 电火花线切割加工简称线切割加工,属于电火花加工方法之一。它
是以一根移动的金属丝(电极丝)作为工具电极,与工件之间产生火花 放电,对工件进行切割,故称为线切割加工。在正常的线切割加工过程 中,电极丝与工件保持较小的间隙,彼此不接触。在电极丝与工件之间 施加一定的电压,使其与工件之间产生局部的击穿放电,放电产生的瞬 时高温使工件局部熔化甚至汽化而被蚀除。同时,电极丝不断进给直至 加工出理想的工件形状。
(4)可以获得较好的表面质量。电火花成形加工的表面质量较好, 加工表面微观形貌光滑,工件的棱边、尖角处无毛刺。
动主轴头型(见图1)和十字工作
台型(见图2)两种形式。
24 第 一 章 数 控 电 加 工 基 础
2-十字工作台型双立柱式电火花成形机床 1—床身2—立柱3—工作台(Y′轴) 4—滑板(X′轴) 5—工作液槽6—主轴头(W轴)7—主轴(Z轴)8—电极安装板
9—旋转轴(C轴)10—电极11—槽梁
第二节 数控电火花加工机床
20世纪80年代后期,大型高速线切割机床(加工速度在200 mm2/min以上)和四轴联动线切割机床研制成功,可切割锥度在6°以上 的零件。
4 第一章 数控电加工基础
第一节 数控电加工概述
一、电加工技术的发展
20世纪90年代,国内快走丝线切割机床的加工速度达到了60~80 mm2/min,进一步拓宽了电加工技术的应用范围。
电火花加工原理及应用 a)电火花加工原理 b)电火花镜面加工
1—工具电极 2—工件
8 第一章 数控电加工基础
第一节 数控电加工概述
1.电火花线切割加工原理 电火花线切割加工简称线切割加工,属于电火花加工方法之一。它
是以一根移动的金属丝(电极丝)作为工具电极,与工件之间产生火花 放电,对工件进行切割,故称为线切割加工。在正常的线切割加工过程 中,电极丝与工件保持较小的间隙,彼此不接触。在电极丝与工件之间 施加一定的电压,使其与工件之间产生局部的击穿放电,放电产生的瞬 时高温使工件局部熔化甚至汽化而被蚀除。同时,电极丝不断进给直至 加工出理想的工件形状。
数控线切割技术PPT课件教材讲义
充分供给清洁的工作液,以保证脉冲放电过程稳 定而顺利地进行。(一般采用专用乳化液)
1/20/2021 5:15 PM
第三章 数控线切割技术
慢走丝线切割机床
目标
重点
主体结构
内容
主要
组成
问题
走丝系统
作业
1/20/2021 5:15 PM
第三章 数控线切割技术
目标 重点 内容 问题 作业
1/20/2021 5:15 PM
时不能连续进给,加工变得不稳定。
1/20/2021 5:15 PM
第三章 数控线切割技术
4.极性:
目标
线切割加工因脉宽较窄,所以都用正极性加工, 重点 否则切割速度变低且电极丝损耗增大。
内容 问题 作业
1/20/2021 5:15 PM
第三章 数控线切割技术
非电参数对工艺指标的影响
目标
1.电极丝的选择:
1/20/2021 5:15 PM
第三章 数控线切割技术
目标 重点 内容 问题 作业
快走丝线切割机床
1/20/2021 5:15 PM
第三章 数控线切割技术
线切割加工机床的型号
目标
重点
国标规定的数控电火花线切割机床的型号。
如: D K 7 7 25
内容
机床工作台宽度为320mm
问题
系代号,快走丝线切割机床
作业
组代号,电火花加工机床
特性代号,数控机床
类别代号,电加工机床
1/20/2021 5:15 PM
第三章 数控线切割技术
切割机床简介
目标
重点
总体上都可分
为:主机,数控装
内容 置,脉冲电源。
问题
1/20/2021 5:15 PM
第三章 数控线切割技术
慢走丝线切割机床
目标
重点
主体结构
内容
主要
组成
问题
走丝系统
作业
1/20/2021 5:15 PM
第三章 数控线切割技术
目标 重点 内容 问题 作业
1/20/2021 5:15 PM
时不能连续进给,加工变得不稳定。
1/20/2021 5:15 PM
第三章 数控线切割技术
4.极性:
目标
线切割加工因脉宽较窄,所以都用正极性加工, 重点 否则切割速度变低且电极丝损耗增大。
内容 问题 作业
1/20/2021 5:15 PM
第三章 数控线切割技术
非电参数对工艺指标的影响
目标
1.电极丝的选择:
1/20/2021 5:15 PM
第三章 数控线切割技术
目标 重点 内容 问题 作业
快走丝线切割机床
1/20/2021 5:15 PM
第三章 数控线切割技术
线切割加工机床的型号
目标
重点
国标规定的数控电火花线切割机床的型号。
如: D K 7 7 25
内容
机床工作台宽度为320mm
问题
系代号,快走丝线切割机床
作业
组代号,电火花加工机床
特性代号,数控机床
类别代号,电加工机床
1/20/2021 5:15 PM
第三章 数控线切割技术
切割机床简介
目标
重点
总体上都可分
为:主机,数控装
内容 置,脉冲电源。
问题
数控线切割机床的操作与编程PPT学习教案
数控线切割机床的操作与编程
➢ 线切割加工——属于脉冲放电加工,要求被加工 零件的导电性能良好。线切割加工是一种直接利 用电能和热能进行加工的工艺方法,加工时,用 一根移动着的导线(电极丝)作为工具电极对工 件进行切割,故称线切割加工。线切割加工中工 件和电极丝的相对运动是由数字控制实现的。所 以,又称为数控线切割加工或简称线切割加工。
第19页/共86页
图 6-4 快 走 丝 机 床 控制系 统面板
第20页/共86页
2.慢走丝线切割机床(如图6-5,6-6所示)
图 6-5慢 走 丝 线 切割 机床手 动操作 面板
第21页/共86页
图 6-6 慢 走 丝 线 切 割机床 数控操 作面板
第22页/共86页
和数控铣床、加工中心相比,数控线切割机床就是 去掉了一个Z轴,用电极丝取代了铣刀;但作为数控系统 控制来讲,放电加工的腐蚀量与进给速度之间的匹配, 较之铣削加工要求更高,所以线切割机床都要求具有短 路回退的控制功能,功能完备的机床还具有能根据加工 区的电压、电流大小判断切削状况,然后自动调整进给 速度,也就是所谓“自适应控制”功能。DK7625型慢走 丝线切割机床所使用的程序代码也是采用地址数字式的 程序格式。机床还具有四轴控制,能加工带有一定锥度 的孔型。另外它还具有自动找端面和自动找孔中心的精 确定位功能。
500 (可 调)
加工精度/mm
0.01
0.015 0.012 0.015 0.025 0.01
0.02
切割速度 /(mm2/min)
加工锥度 控制方式
70
80
80
100
120
120
120
3°~60° 各厂家的型号不同 各种型号均有单板机、或单片机、或微机控制 各厂家生产的机床的切割速度有所不同
➢ 线切割加工——属于脉冲放电加工,要求被加工 零件的导电性能良好。线切割加工是一种直接利 用电能和热能进行加工的工艺方法,加工时,用 一根移动着的导线(电极丝)作为工具电极对工 件进行切割,故称线切割加工。线切割加工中工 件和电极丝的相对运动是由数字控制实现的。所 以,又称为数控线切割加工或简称线切割加工。
第19页/共86页
图 6-4 快 走 丝 机 床 控制系 统面板
第20页/共86页
2.慢走丝线切割机床(如图6-5,6-6所示)
图 6-5慢 走 丝 线 切割 机床手 动操作 面板
第21页/共86页
图 6-6 慢 走 丝 线 切 割机床 数控操 作面板
第22页/共86页
和数控铣床、加工中心相比,数控线切割机床就是 去掉了一个Z轴,用电极丝取代了铣刀;但作为数控系统 控制来讲,放电加工的腐蚀量与进给速度之间的匹配, 较之铣削加工要求更高,所以线切割机床都要求具有短 路回退的控制功能,功能完备的机床还具有能根据加工 区的电压、电流大小判断切削状况,然后自动调整进给 速度,也就是所谓“自适应控制”功能。DK7625型慢走 丝线切割机床所使用的程序代码也是采用地址数字式的 程序格式。机床还具有四轴控制,能加工带有一定锥度 的孔型。另外它还具有自动找端面和自动找孔中心的精 确定位功能。
500 (可 调)
加工精度/mm
0.01
0.015 0.012 0.015 0.025 0.01
0.02
切割速度 /(mm2/min)
加工锥度 控制方式
70
80
80
100
120
120
120
3°~60° 各厂家的型号不同 各种型号均有单板机、或单片机、或微机控制 各厂家生产的机床的切割速度有所不同
数控线切割机床讲解25页PPT
工程技能训练----线切割
工程训练中心
谢谢!
工程技能训练----线切割
工程训练中心
工程技能训练----线切割
工程训练中心
一、线切割机床工作原理
工程技能训练----线切割
工程训练中心
2.线切割机床工作特点
• A.能加工各种高硬度、高强度、 高韧性和高脆性的导电材料;
• B.加工过程中,几乎不存在切削 力;
• C.对微细异型孔、窄 缝和复杂形状工件有 独特的优势。
工程技能训练----线切割
1.机床本体
由床身、运丝机构、工作台和丝架组成。 • 床身: 用于支撑和连接工作台、运丝机构等部件,
内部安放机床电器和工作液循环系统。 • 运丝机构: 电动机带动储丝
筒交替作正、反向转动,通过 线架导轮将旋转运动转变为往 复直线运动。
工程技能训练----线切割
工程训练中心
二、线切割机床组成部分
• 工作台: 工作台分为上下两层,分别与 X、Y向丝杠相连,由两个步进电机分别 驱动。步进电机每接受到一个电脉冲信 号,就旋转一步距角,使工作台在相应 的方向上移动0.001mm。
工程技能训练----线切割
工程训练中心ຫໍສະໝຸດ 特种加工的分类• 1)电能与热能作用方式有:电火花成形与穿孔加工、电 火花线切割加工、电子束加工和等离子束加工。
• 2)电能与化学能作用方式有:电解加工、电铸加工和刷 镀加工。
• 3)化学能与机械能作用方式有:电解磨削、电解珩磨。 • 4)声能与机械能作用方式有:超声波加工 • 5)光能与热能作用方式有:激光加工。 • 6)电能与机械能作用方式有:离子束加工。 • 7)液流能与机械能作用方式有:挤压珩磨和水射流切割。
工程训练中心
第6章数控线切割机床操作
PPT文档演模板
第6章数控线切割机床操作
7.运行菜单(2)
n ②“原图”以绘图比例SCALE1=1重新画程 序图形。
n ③“形参数”改变程序的几何参数。进入 此菜单后,系统用红色矩形条在加工参数 区中表示当前参数,按“Enter”键后用户 可以通过键盘输入新的参数值,用光标键 “”和“”可以改变当前参数类型,F8 键退出参数修改,同时以新的参数值画图 形。
第6章数控线切割机床操作
1.文件菜单(1)
n (1)“装入”:从源盘读入数据文件到工作盘。源盘设 置在设置菜单的数据盘下完成,源盘可以是A盘,也可以 是B盘,工作盘是系统进入时所处的盘。
n (2)“存盘”:把工作盘数据文件存入源盘。 n (3)“删除”:删除工作盘中的文件 n (4)“串行入”:本功能是为了实现串行口的通信,它
PPT文档演模板
第6章数控线切割机床操作
4.设置菜单(1)
n (1)“坐标”:只有当系统初次启动、系统失电记忆出 错、人工摇动拖板或者更换导轮和重新穿丝后,才可使 用此菜单,X、Y、U、V分别设置四个轴的当前绝对坐标 值,单位为mm。
n (2)“间隙”(图6-11):X、Y、U、V分别设置四轴的 反向间隙补偿值,设置范围0-127µm,F8确认设置并返回 上一级菜单。
可以完成在两台控制柜之间或计算机与控制柜之间的串 行 传 输 。 串 行 口 为 COM1 或 COM2 , 用 户 可 以 通 过 编 辑 C : \BKDC\SERCOM.DAT来设置串口类型。
PPT文档演模板
第6章数控线切割机床操作
1.文件菜单(2)
n (5)“串行出”:将ISO文件发送到串行口。 n (6)“DXF”:从源盘读入DXF格式,并将其转
数控机床加工工艺第8章数控线切割加工工艺PPT课件
图8-12 加工基准的选择 (外形一侧边为校正基准,内孔为加工基准)
(3)穿丝孔的确定
u 穿丝孔大小要适宜:一般不宜太小,如果穿丝孔孔径太小,不但钻孔难 度增加,而且也不便于穿丝。但是,若穿丝孔径太大,则会增加钳工工 艺上的难度。
u 切割凹模、孔类零件:可将穿丝孔位置选在待切割型腔(孔)内部。当 穿丝孔位置选在待切割型腔(孔)的边角处时,切割过程中无用的轨迹 最短;而穿丝孔位置选在已知坐标尺寸的交点处则有利于尺寸推算;切 割孔类零件时,若将穿丝孔位置选在型孔中心可使编程操作容易。因此, 要根据具体情况来选择穿丝孔的位置。
数控线切割加工的基本原理是利用移动的细金属丝(铜丝或钼丝)作 为工具电极(接高频脉冲电源的负极),对工件(接高频脉冲电源的 正极)进行脉冲火花放电而切割成所需要的工件形状与尺寸。
高速走丝数控线切割加工原理
电极:被切割的工件作为工作电极,钼丝作为工具电极。
工作过程: Ø 脉冲电源发出一连串的脉冲电压,加到工件电极和 工具电极上,钼丝与
垫铁
垫铁
10-M8
工作台
图8-19 桥式支撑夹具
工作台
图8-20 板式支撑夹具
组合夹具
图8-21 复式支撑夹具
4.工件的找正
(1)拉表法 (2)划线法
图8-24 拉表找正法
图8-25 划线法找正 图8-26 固定基面靠定法找正
5.确定电极丝坐标位置的方法
(1)目视法:对加工要求较低的工件,确定电极丝和工件有关的基准线和基准面 的相互位置时,可直接目视或借助于2~8倍的放大镜来进行观测。 1)观测基准面 2)观测基准线。
(11) 与一般切削加工相比,线切割加工的效率低,加工成本高,不适合 形状简单的大批零件的加工。
数控线切的基本知识以及线切割编程加工工艺及实例PPT课件
意的是E′F′圆弧的编程,圆弧EF(如图1-8(a)所示)与圆弧E′F′(如图1-8(b)
所示)有较多不同点,它们的特点比较如表1-3所示。
第19页/共131页
表1-3 圆弧EF和E′F′特点比较表
起点
圆弧 EF
E
圆弧 E′F′ E′
起点所在象限 X 轴上
第一象限
圆弧首先进入象限 第四象限 第一象限
轴重合的直线算作L4,具体可参考图1-4。
第8页/共131页
Y
L2
L1
Y L2
X
L3
L4
(a)
L3
L1 X
L4
(b)
图1-4 Z的确定
第9页/共131页
•
综上所述,图1-2(b)、(c)、(d)中线段的3B代码如表1-2所示。
表1-2 3B代码
直线
B
X
B
Y
B
J
G
Z
CA
B
1
B
1
B
100000
Gy
L3
00+30000=170000 故其3B程序为: B40000 B30000 B170000 GX SR4
第17页/共131页
•
例1.2 用3B代码编制加工图1-8(a)所示的线切割加工程序。已知线切
割加工用的电极丝直径为0.18 mm,单边放电间隙为0.01 mm,图中A点为
穿丝孔,加工方向沿A—B—C—D—E—F—G—H—A进行。
L
2
D′E′ B
0
B
0
B 20200 G X
L
3
E′F′ B 19900 B 100 B
40000 G Y
数控电火花线切割机床的操作与加工课件
立柱
立柱是机床的重要支撑结构,用于安装上 下拖板、横向拖板及各轴。
横向拖板
横向拖板是机床的进给运动机构,可实现 工件的横向移动。
上下拖板
上下拖板是机床的主运动机构,可实现工 件的垂直升降。
工作台结构
台面
工作台面为钢制结构,可放置 工件并提供加工表面。
T型槽
工作台面设有多条T型槽,用于 安装和固定工件。
加工实例二:高精度零件的切割
总结词:通过精细化操作和误差控制,实现高 精度零件的精确切割。
01
02
详细描述
1. 准备工件与材料:选择优质材料,并确 保工件平整、无瑕疵。
03
04
2. 校准机床与工具:对机床进行精确校准 ,确保工具精度在要求范围内。
3. 精细化操作:运用微量Fra bibliotek给、补偿修正 等技巧,精确控制切割过程。
4. 执行切割程序:将程序输入数控电火花线切割机床 ,并监控切割过程,确保加工质量。
THANKS
感谢观看
加工精度异常
加工精度异常可能是由于控制系统故障、机械部件磨损等 原因造成的。排除方法包括检查控制系统、更换磨损部件 等措施。
加工表面质量差
加工表面质量差可能是由于冷却液不充分、电极丝振动等 原因造成的。排除方法包括增加冷却液流量、调整电极丝 张力等措施。
设备维护保养方法
定期检查
保持清洁
应定期检查数控电火花线切割机床的各个 部件是否正常,包括电源、电极丝、冷却 系统等部件。
切割速度
切割速度过快可能会导致 加工表面粗糙,而适当的 切割速度可以获得较好的 加工效果。
参数优化方法
根据加工需求和机床性能,综 合考虑各个参数的影响,调整 参数以达到最佳效果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• 1-卷丝筒 2-走丝溜板 3-丝架 4-上滑板 5-下滑板 6-床身 7-电 源、控制柜
•
图7-1 高速走丝线切割机
•
(1)床身部分
•
线切割机床的床身一般为铸件,是坐标标工作台、绕
丝机构及丝架的支承和固定基础,通常采用箱式结构,应
有足够的强度和刚度。一般在机床内部安放电源和工作液
箱,有的机床考虑到电源及工作液泵的振动,将电源和工
• (2)机床的分类
• 按控制方式分,有靠模仿形控制、光电跟踪控 制、数字程序控制和微机控制线切割机床等。
• 按脉冲电源形式分,有RC电源、晶体管电源、 分组脉冲电源和自适应控制电源线切割机床等。
• 按加工特点分,有大、中、小型以ห้องสมุดไป่ตู้普通直壁 切割型与锥度切割型,还有切割上下异形的线切 割机床等。
• 按走丝速度分,有快速走丝方式和慢速走丝方式 的线切割机床。
作液箱放在床身以外。
•
(2)坐标工作台
• 线切割机床是通过坐标工作台与电极丝的相对运动来完成 对零件的加工。坐标工作台如图7-2所示,由底座9、中滑 板、上滑板5、导轨、丝杠6、变速齿轮副2、3,步进电动 机1等组成。步进电动机1通过齿轮副2、3传动,带动丝杠 6旋转并向前移动,丝杠6空套在滑板5上通过滚珠7带动滑 板5向前进,滑板5与底座8之间用弹簧8保证丝杠后退时, 滑板5随之后退,并消除丝杆螺母4的间隙。滑板5通过对 合式滚动导轨装在底座9上。X、Y轴滑板结构相同。因为 丝杠6空套在滑板5上的轴承中,在正向作用力克服弹簧力 推动工作台时,工作台5即可向前移动。
分金属分离的加工要求。
•
• 图7-7 线切割加工原理图
•
线切割的精度要求可以达到±0.01mm,表面粗糙度
为1.25~2.5。由于线切割加工不使用金属切削刀具,它通
过放电获得高温将工件熔化腐蚀进而分离,因此它不受被
加工工件硬度的限制。这类机床主要适用于切割淬火钢、
硬质合金等硬度高的金属材料,在模具行业中应用广泛。
•
2。线切割机床的主要技术参数
• 我国已颁布的《电火花线切割机床参数》(GB 7925—1987)标准,作 为各机床生产厂家在设计开发新产品时的标准。如表7-1所示,为 DK77系列数控电火花线切割机床的主要型号及技术参数。
• 表7-1 DK77系列数控电火花线切割机床的主要型号及技术参数
•
• 数控电火花线切割机床的主要技术参数包括:工 作台行程(纵向行程×横向行程)、最大切割厚度、 加工表面粗糙度、加工精度、切割速度以及数控 系统的控制功能等。表7-2为DK7725型数控电火 花线切割机床的主要型号及技术参数。
• 线切割机床的组成
• 高速走丝线切割机如图7-1所示,主要由机 床、脉冲电源、控制系统三大部分组成。 机床由床身6、工作台(由上滑板4与下滑 板组成)、丝架3、贮丝筒(由卷丝筒1和 走丝溜板2组成)组成。电极线的移动是由 线架和贮丝筒完成的,因此,丝架和贮丝 筒也称之为走丝系统。其中主要部件的工 作原理如下:
• 必须注意:水箱内壁不能涂涂料,要做 镀锌处理,工作液的粘度要小些,否则泡 沫塑料会堵塞,水泵的进水口要装铜丝网。
•
2. 机床的型号与分类
•
(1)电火花线切割机床型号
• 数控电火花线切割机床型号表示方法如图7-6.。
• 图7-6 电火花加工机床的型号表示方法
• 例如:DK7725中,D表示电火花加工机床,K表示数控, 77和25表示工作台横向行程 为250mm的数控电火花线切割机床。
动进行轴向走丝运动。工件通过绝缘板安装在工作台上,
由数控装置按加工程序指令控制沿X、Y两个坐标方向移
动而合成所需的直线、圆弧等平面轨迹。在移动的同时,
线电极和工件间不断地产生放电腐蚀现象,工作液通过喷
嘴注入,将电蚀产物带走,最后在金属工件上留下细丝切
割形成的细缝轨迹线,从而达到了使一部分金属与另一部
7.1 线切割机床简介
• 7.1.1 线切割机床及其组成 • 线切割机床主要分机床主体和控制部分
两大部分。机床主体是通过控制柜发出的 脉冲信号和高频电流来完成对工件的加工 的。脉冲信号控制机床的动作,高频电流 提供放电时所需的能量。控制部分的作用 是加工者可根据自己所要加工的零件图在 控制柜的电脑上画出图形、生成G代码或 3B代码(也可以直接输入3B、4B编程指 令),通过数据接口发送给机床的伺服系 统,从而来使机床执行动作。
•
图7-3 高速走丝机构
• (4)工作液系统
• 在电火花线切割加工过程中,需要稳定 地供给有一定绝缘性能的工作介质——工 作液,以冷却电极丝和工件,排除电蚀产 物等,这样才能保证火花放电持续进行。 如图7-4所示,一般线切割机床的工作液系 统包括:工作液箱9、工作液泵8、流量控 制阀6、进液管4、5和7、回液管2及过滤器 1等,3为机床工作台 。
•
图7-2 坐标工作原理图
• (3)走丝机构
• 走丝机构使电极丝以一定的速度运动并 保持一定的张力。在高速走丝机床上,一 定长度的电极丝被平整地卷绕在贮丝筒上, 如图7-3所示。电极丝张力与排绕时拉紧力 有关,贮丝筒通过联轴节与驱动电机相连。 为了重复使用电极丝,电动机专门由换向 装置控制作正反向交替运转。走丝速度一 般为8~10m/s。
•
表7-2 DK7725型数控电火花线切割机床的主要型号及技术参数。
• 图7-4 线切割机床工作液系统 图7-5 工作液过滤装置
• 工作液的质量及清洁程度在某种意义上 对线切割工作起着很大的作用。如图7-5所 示,用过的工作液经管道流到漏斗5,再经 磁钢2、泡沫塑料3、纱布1流入水池中。这 时基本上已将电蚀物过滤掉,再流经两块 隔墙4,铜网布6,磁钢2,工作液得到过滤 复原,7为工作液泵。此种过滤装置不需特 殊设备,方法简单,可靠实用,设备费用 低
7.1.2 线切割加工原理及主要技 术参数
•
1。线切割加工的工作原理
•
所谓线切割加工,就是以移动着的细丝(直径约为
0.5mm以内)做工具电极,并在金属丝与工件间通以脉冲
电流,利用脉冲放电的电腐蚀作用对工作进行切割加工。
•
线切割的工作原理如图7-7所示。工件上事先钻好穿
丝孔,电极丝穿过工件上的穿丝孔,经导轮由走丝机构带
