怎样把普通车床改造为数控车床
普通机床如何改造成数控机床 毕业论文

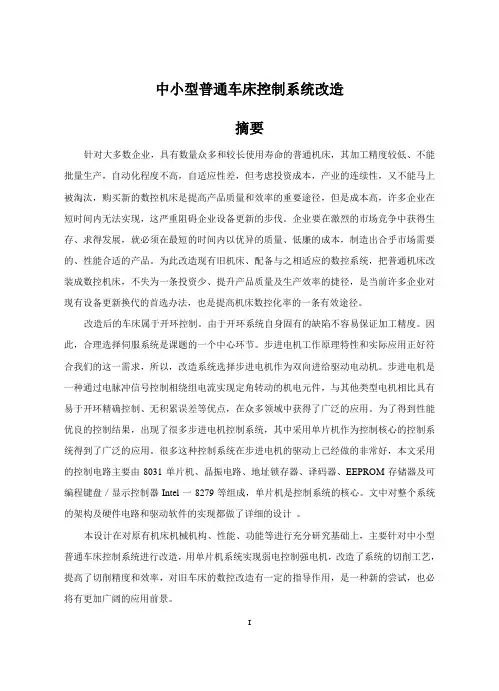

中小型普通车床控制系统改造摘要针对大多数企业，具有数量众多和较长使用寿命的普通机床，其加工精度较低、不能批量生产，自动化程度不高，自适应性差，但考虑投资成本，产业的连续性，又不能马上被淘汰，购买新的数控机床是提高产品质量和效率的重要途径，但是成本高，许多企业在短时间内无法实现，这严重阻碍企业设备更新的步伐。
企业要在激烈的市场竞争中获得生存、求得发展，就必须在最短的时间内以优异的质量、低廉的成本，制造出合乎市场需要的、性能合适的产品。
为此改造现有旧机床、配备与之相适应的数控系统，把普通机床改装成数控机床，不失为一条投资少、提升产品质量及生产效率的捷径，是当前许多企业对现有设备更新换代的首选办法，也是提高机床数控化率的一条有效途径。
改造后的车床属于开环控制。
由于开环系统自身固有的缺陷不容易保证加工精度。
因此，合理选择伺服系统是课题的一个中心环节。
步进电机工作原理特性和实际应用正好符合我们的这一需求，所以，改造系统选择步进电机作为双向进给驱动电动机。
步进电机是一种通过电脉冲信号控制相绕组电流实现定角转动的机电元件，与其他类型电机相比具有易于开环精确控制、无积累误差等优点，在众多领域中获得了广泛的应用。
为了得到性能优良的控制结果，出现了很多步进电机控制系统，其中采用单片机作为控制核心的控制系统得到了广泛的应用。
很多这种控制系统在步进电机的驱动上已经做的非常好，本文采用的控制电路主要由8031单片机、晶振电路、地址锁存器、译码器、EEPROM存储器及可编程键盘／显示控制器Intel一8279等组成，单片机是控制系统的核心。
文中对整个系统的架构及硬件电路和驱动软件的实现都做了详细的设计。
本设计在对原有机床机械机构、性能、功能等进行充分研究基础上，主要针对中小型普通车床控制系统进行改造，用单片机系统实现弱电控制强电机，改造了系统的切削工艺，提高了切削精度和效率，对旧车床的数控改造有一定的指导作用，是一种新的尝试，也必将有更加广阔的应用前景。
普通车床数控化改造的主要内容
普通车床数控化改造的主要内容
1.数控系统的安装与调试：将数控系统安装在车床上，并进行相关调试，确保其正常运行。
2. 电机和传动系统的更新：将传统的电机和传动系统替换为具有更高性能的电机和传动系统，以确保数控系统的稳定性和精度。
3. 自动化控制系统的集成：将自动化控制系统集成到数控系统中，以实现对车床的自动化控制和监控。
4. 床身和导轨的改造：对床身和导轨进行优化改造，以提高车床的刚性和稳定性，从而提高加工精度和效率。
5. 刀架和刀具系统的升级：升级刀架和刀具系统，以适应数控系统的要求，提高加工精度和效率。
6. 系统的集成和测试：将各个部分集成起来，并进行测试和调试，以保证整个数控化改造系统的正常运行。
通过上述内容的改造，普通车床能够实现数控化加工，提高加工精度和效率，满足市场对加工品质和效率的要求。
- 1 -。
C616型普通车床改造为经济型数控车床
一、设计任务设计题目C616型普通车床改造为经济型数控车床。
1.1 设计要求由于是对原有机床进行经济型数控机床改造，因而在考虑具体方案时，基本原则是在满足使用要求的前提下，降低成本。
根据C616车床有关资料，确定总体方案。
采用控制器进行控制，控制选择电机的输出经齿轮减速后，带动滚珠丝杆转动，从而实现纵向、横向进给运动。
图1 C616车床1.2 主要设计参数及技术指标主要设计参数及技术指标如下。
机械部分：工作台重量：W=960N时间常数：T=30ms=9mm滚珠丝杆基本导程：L行程：X=660mm Y=320mm=5μm/step脉冲当量：δp步进角：a=0.850/step步进电机通电方式：四相八拍快速进给速度：Vmax=2m/min控制部分：采用单片机轨迹控制采用数字积分法（DDA）步进电机的控制二、总体方案设计2.1 数控系统运动控制方式的确定按照完成的加工制造任务，数控系统可分为点控制系统、点位直线控制系统和连续控制系统。
于由要求C616车床能加工复杂轮廓零件，所以数控系统应该设计成连续路径控制型。
2.2 伺服进给系统的选择数控机床的伺服进给系统有开环、闭环之分。
因为开环控制具有结构简单、设计制造容易、控制精度较好、容易调试、价格便宜、使用维修方便等优点。
所以，本设计决定采用开环控制系统。
图2 开环控制系统2.3 控制器的选择由于C616普通数控机床经数控化改造后，实现控制性能的要求的控制算法不是很复杂。
所以以MCS-51系列的8位单片机作为控制器，外扩存储器、D/A转换器、I/O接口电路、键盘、显示器等组成改造后机床的控制系统。
2.4 进给传动机构纵向进给机构的改造:拆去原有机床的溜板箱、光杠、丝杠以及安装机座，选用摩擦力小、传动效率和传动精度高的滚珠丝杠副，且由步进电机驱动。
横向进给也是换以步进电机驱动的滚珠丝杠副。
2.5 主传动系统保留主传动系统，即保留原有的主传动机构和变速操纵机构。
普通车床的数控改造方法及设计方案图
用华中Ⅰ数控系统对 C6132 车床进行数控改造 2008-4-21 20:16:00 来源：中国自动化网 网友评论 1 条 点击查看 1 机械部分的改造把 C6132 普通车床改成数控车床的主要改造部位：主电 动机和水泵电动机能分别通过 M03、M04、M05、阴刀、M09 等指 令来进行控制；把原来的手动进给改成微机控制，实现二轴联 动；为实现螺纹车削在主轴后端加一光电编码器。
机械部分的改造，在原机床的基础上，去掉挂轮箱(保留三星齿 轮>、进给箱、溜板箱、刀架部分，保留大拖板、中拖板。
光电编码器的安装利用挂轮箱中的三星齿轮，找到与主轴传动比为 1:1 的传动齿轮，采用同心套通过一个固定支架与 光电编码器相联，结构示意图如图 1 所示。
纵、横向丝杠的改造去掉机床的进给传动系统，安装上 滚珠丝杠、减速器接口、步进电动机。
X 轴传动比为 5:3, Z 轴 的传动比为 1:1。
这类小型机床在中间设置一级传动结构的目 的是提高伺服电动机的使用寿命。
对于瞬时性的快速起、停起 到一定的缓冲作用。
改造后机床的传动进给示意图如图 2 所 示。
2 电控部分的改造华中Ⅰ型数控系统开放性好，所以改造非常简单。
具体 方法为全部拆除原车床的电控线路。
对单速电动机，直接从数 控系统的电控柜中出线与主轴电动机的 U2、 V2、W2 和冷却泵 电动机的 U6、V6、W6 连接。
对于双速电动机，除了直接连线以 外还应对电控柜和系统软件中的内置 PLC 系统程序 STEP.DAT 进 行相应的修改。
3 微机系统控制部分的设置对于一般车床的改造只须对以下两部分系统配置进行参 数设置就可以了。
一是轴参数，二是内置 PLC 的编码。
在华中Ⅰ型数控系统软件中输入正确的口令以后就可以 对轴参数进行设置了。
不同的用户在改造车床时步进电动机与 丝杠之间选择的传动比是不同的，同时丝杠的螺距也不同，所 以为了适用不同的传动比，华中Ⅰ型数控系统开发了一个有用 的工具，通过设置一对电子齿轮的比值来对实际的传动比进行 调整。
普通车床数控化改造
4．螺纹编码器的安装方案
螺纹编码器又称主轴脉冲发生器或 圆光栅。数控车床加工螺纹时，需 要配置主轴脉冲发生器，作为车床 主轴位置信号的反馈元件，它与车 床主轴同步转动。
1、同轴安装 同轴安装是指将编码器直接安装在主
轴后端，与主轴同轴，这种方式结构简单， 但它堵住了主轴的通孔。 2、异轴安装
异轴安装是指将编码器安装在床头箱
二、总体方案的确定
总体方案应考虑车床数控系统的运动方式、 进给伺服系统的类型、数控系统的选择，以 及进给传动方式和执行机构的选择等。
（1）普通车床数控化改造后应具有单坐标 定位，两坐标直线插补、圆弧插补以及螺纹 插补的功能。因此，数控系统应设计成连续 控制型。
（2）根据系统的功能要求，需要扩展 程序存储器、数据存储器、键盘与显示 电路、I/O接口电路、D/A转换电路、串 行接口电路等；还要选择电动机的驱动 电源以及主轴电动机的交流变频器等。 （3）为了达到技术指标中的速度和精 度要求，纵、横向的进给传动应选用摩 擦力小、传动效率高的滚珠丝杠螺母副； 为了消除传动间隙提高传动刚度，滚珠 丝杠的螺母应有预紧机构等。
（4）拆除四方刀架与上溜板总成，在横溜 板上方安装四工位立式电动刀架。 （5）拆除横溜板下的滑动丝杆螺母副，将 滑动丝杆靠刻度盘一段锯断保留，拆掉刻度 盘上的手柄，保留刻度盘附近的两个推力轴 承，换上滚珠丝杠副。 （6）将横向进给伺服电机通过法兰座安装 到横溜板后部的纵溜板上，并与滚珠丝杠的 轴头相联。 （7）拆去三杆（丝杆、光杆与操纵杆）， 更换丝杆的右支承。
2．安装电动卡盘
为了提高加工效率，工件的夹紧 与松开采用电动卡盘，选用呼和 浩特机床附件总厂生产的 KD11250型电动三爪自定心卡 盘。卡盘的夹紧与松开由数控系 统发信控制。
普通车床的数控化改造方案
普通车床的数控化改造方案摘要：为了提高我国机床的国际竞争力，满足生产和教学需要，将普通车床进行数控化改造并提高其使用的多功能性、安全性是大势所趋，在对普通车床进行改造的同时，设计出便于工人使用的机床附属元件也是很有意义的，所以本次设计改造主要包括对普通车床进行数控化改造、“车、铣、钻复合”车床改造及安全扳手的设计改造。
车床;改造;数控化;多功能性;安全性1.引言我国是世界上机床产量最多的国家，目前机床总量380余万台，但其中数控机床总数只有11.34万台，数控化率不到3%，在国际市场竞争中处于较低水平。
所以，投入较少的资金，将普通车床改造升级为数控车床，可以为企业创造可观的经济效益，可以使学校适应现代化生产和教学的要求，同时也可提高我国机床的数控化率。
并且，在普通车床改造升级为数控车床的基础上，还要更大程度的提高该数控车床的多功能性、安全性、加工精度和生产效率，因此提出了以下改造方案。
2.改造方案2.1数控化改造方案对普通车床进行数控化改造，可以提高加工效率、加工精度和自动化程度，数控改造分为硬件设计和软件设计两个部分。
硬件设计主要包括液压卡盘、液压尾座的总体布局设计，及其主要零件形状、尺寸、材料的设计，在制造前还要对其进行有限元分析^p ，从而优化设计;软件设计主要包括PLC 和CNC系统的设计，包括CNC系统的选择及电气控制线的连接、PLC系统的选择及与CNC机床联接方式的确定，并设计与其配套的附属元件。
2.2“车、铣、钻复合”车床改造方案车铣复合是实现工件完整加工的有效方法，减少了零件在加工中重复拆卸、安装、找正所耗费的时间。
动力刀塔的设计是车铣复合车床的重要部分，它的性能将直接影响零件的加工精度、表面质量和机床生产率。
基于以上考虑，将动力刀塔设计如下：动力刀塔由步进电机、伺服电动机、横溜板、燕尾槽动导轨、立柱、动力头、刀具等组成，其中动力头是主要组成部分。
动力头部分可以安装十二把刀具，分别为车刀、铣刀、钻头、螺纹刀等;动力头安装在立柱上，可做旋转运动，方便了更换刀具;立柱可以沿着燕尾槽动导轨上下滑动，同时与主轴的旋转运动相配合，可以实现刀具与工件之间X向、Y向的相对运动。
普通车床数控化改造设计
普通车床数控化改造设计
一、引言
二、设计方案
1.机床结构设计
机床结构设计是普通车床数控化改造的关键环节之一、首先需要对原有车床结构进行分析和评估，确定是否适合改造。
然后根据数控系统的要求进行设计改造，包括添加刀塔、伺服电机、控制系统等。
同时还要考虑加工精度、刚性和工作台移动等因素。
2.操作系统选择
操作系统是数控车床的核心，直接影响数控系统的性能和稳定性。
常见的操作系统有FANUC、SIEMENS、MITSUBISHI等，选择合适的操作系统需要考虑产品性能、技术支持和成本等因素。
3.传感器和执行器选型
传感器和执行器是实现数控车床动作控制的关键元件。
合理选择传感器和执行器可以提高系统的稳定性和精度。
常见的传感器有光栅尺、编码器等，执行器有伺服电机、步进电机等。
三、设备选型
设备选型是普通车床数控化改造的重要环节之一、根据设计方案选择合适的数控系统、传感器和执行器等设备。
1.数控系统选型
数控系统是普通车床数控化的核心设备之一、常见的数控系统有FANUC、SIEMENS、MITSUBISHI等，根据操作系统的选择确定数控系统的型号和配置。
2.传感器和执行器选型
根据设计方案确定合适的传感器和执行器。
传感器需要具有高精度、高稳定性的特点，执行器需要具有高速度、高精度、高扭矩的特点。
五、总结。
C6132普通车床数控化改造
摘要数控机床作为机电一体化的典型产品，在机械制造业中发挥着巨大的作用，很好地解决了现代机械制造中结构复杂、精密、批量小、多变零件的加工问题，且能有效提高产品的加工数量与生产质量，大幅度提高生产效率。
但从目前看来，数控机床价格昂贵，很多企业难以一次性投资大量购买，于是，普通机床的数控化改造成为了研究热点。
本文对C6132普通车床数控化改造进行了深入研究，包括对机床改造进行可行性分析、对机床关键部件参数的计算、对机床结构的设计、对机床改造方案优化选择、选择合适的机床伺服系统和计算机系统，以及在改造中应注意的事项等进行了详细的论述。
关键词: C6132普通车床; 数控化改造; 步进电机; 经济型数控系统ABSTRACTCNC machine tool as a typical mechatronic products, play an important role in the mechanical manufacturing industry, a good solution to the problem of machining complex structure of modern machinery manufacturing, precision, small batch, changeable parts, and can effectively improve the processing quantity and the quality of the products, the production efficiency is greatly improved. But from look at present, NC machine tools is expensive, many enterprises to buy large one-time investment, therefore, CNC transformation of general machine tools has become a research focus.This paper makes a deep research on the numerical control transformation of C6132 common lathe, including feasibility analysis, calculation, the key part of the machine parameters design, the machine structure of machine tool transformation scheme optimization selection, machine tool servo system and computer system for machine tools, and should pay attention to in the transformation of matters such as discussed in detail. Keyw ord s:Lathe C6132; Numerical control transformation; Stepping motors; CNC system目录摘要 (I)ABSTRACT ......................................................................................................................... I I 1 绪论 .. (1)1.1数控技术与数控机床 (1)1.2机床数控化改造的兴起及意义 (1)1.2.1 国外机床改造业的兴起 (1)1.2.2 我国机床数控化改造的意义 (2)1.3本文所研究的主要内容 (3)1.4本章小结 (4)2 车床总体改造方案设计 (5)2.1总体方案设计 (5)2.2主传动系统的改造 (5)2.2.1 主轴无级变速的实现 (5)2.2.2 主轴脉冲编码器的安装 (7)2.3横向进给传动系统的改造 (8)2.3.1 横向传动系统的改造 (8)2.3.2齿轮传动间隙的消除 (8)2.4导轨的改造 (9)2.5刀架部分的改造 (10)2.6数控系统的类型及选择 (13)2.6.1 数控系统的分类 (13)2.6.2 数控系统的选择 (15)2.7计算机系统的选择 (15)2.8本章小结 (16)3 C6132 车床数控化改造机械部分改造设计与计算 (17)3.1纵向进给系统的设计计算 (17)3.1.1切削力计算 (17)3.1.2 滚珠丝杠设计计算 (18)3.1.3 同步带减速箱设计 (20)3.1.4步进电动机的选择 (23)3.2横向进给系统的计算 (25)3.3车床改造的机械结构特点 (26)3.3.1纵向滚珠丝杠 (26)3.3.2横向滚珠丝杠 (26)3.3.3 滚珠丝杠螺母副的设计、计算和选型 (27)3.3.4导轨副 (27)3.3.5主轴脉冲发生器 (27)3.3.6 安装电动卡盘 (28)3.4安装 (28)3.5本章小结 (29)4 电气控制部分设计 (29)4.1硬件电路设计 (29)4.2单片机数控系统硬件电路设计内容 (30)4.3MCS--51系列单片机简介 (33)4.4存储器扩展电路设计 (34)4.4.1 地址锁存器选用 (34)4.4.2 外部程序存储器选择 (34)4.4.3 内部程序存储器选择 (34)4.4.4 外部I/O接口电路的扩展 (34)4.4.5 键盘接口电路的设计 (35)4.5译码电路设计 (36)4.6其他辅助电路设计 (37)4.7步进电机的控制 (37)4.7.1 步进电机的工作原理 (37)4.7.2 步进电机的控制 (38)4.7.3 步进电机接口及驱动电路 (39)4.8C6132普通车床微机数控化改装硬件设计说明 (40)4.9控制软件设计 (40)4.9.1 总体方案设计 (41)4.9.2 环形分配器软件设计 (41)4.9.3 逐点比较法的直线插补软件设计 (42)4.9.4 逐点比较法的圆弧插补软件设计 (43)4.9.5 步进电机自动升降速控制 (43)4.10本章小结 (48)结论 (49)致谢 (51)参考文献 (52)1 绪论1.1 数控技术与数控机床数控技术，简称数控(Num eri cal C orlt ro l——NC)，是利用数字化信息对机械运动及加工过程进行控制的一种方法。
CA型普通车床改造成经济型数控车床的设计
CA型普通车床改造成经济型数控车床的设计随着数控技术的不断发展，传统的普通车床已经无法满足企业对精度、效率和成本的要求，因此将普通车床改造成数字控制车床，已成为企业提高加工效率，降低成本的明智选择。
本文以一台CA型普通车床为例，阐述如何将其改造成经济型数控车床的设计。
一、设计需求该普通车床具有可靠的机床床身和主轴系统，但在通用性、功能性、柔性生产等方面存在较大问题，需要改造成数控车床来满足企业日益增长的市场需求。
因此需要满足以下设计需求：1. 数控系统价格合理，易于购买和维护；2. 改造成本低，通过最小配置达到最好的效果；3. 外观设计美观，外形紧凑，容易搬运，占地面积小。
二、设计方案针对以上需求，本设计选择轴数较少，定位精度相对较低的二、三轴数控系统。
设计将主轴、进给轴、快速移动、自动刀具卸装等部分改造为数控系统控制下，保留除非必要的操作部分，以充分发挥原有机床的性能，提高生产率和精度。
1. 选择数控系统目前常用的数控系统有西门子、高斯、光洋等。
由于该台机床主要用于小型零部件的生产，因此采用价格低廉，性能稳定的华中数控系统。
2. 机床改造选用进口滚珠丝杠及对应直线导轨，采用钢板制作导轨座，下料、冲孔、焊接、热镀锌等工艺处理。
在原机床床身上加装滚珠丝杠及直线导轨，即增加了X和Z两个轴的移动功能，控制系统可自动实现刀具的切削运动和方向，实现自动加工。
3. 轴的控制及传动主轴采用伺服电机直接驱动，转速范围大，同时可使加工负载更加平稳，提高加工效果。
进给轴采用数控步进电机驱动，因其工作速度快（50mm/min~10,000mm/min），重复定位精度高（0.01mm），控制精度高（0.001mm），而且在工作过程中不需要外部控制，因此比伺服电机更具经济性。
4. 机床配套部分改造为提高加工效率，改造的数控车床要配备相应的辅助设备。
本设计配套装备了自动润滑系统和气动刀塔换刀机构，以便实现机床自动加工。
三、设计特点1. 价格低廉本设计方案针对该普通车床原有的机械结构进行改造，不需要另外购买新的设备，只需要更换部分配件，再连接数控系统就可实现数控加工，降低了改造成本，能够满足中小企业的需求。
普车改数车的方法
CA6140普通车床改数控车床方法1.1.3普通车床改数控车床的内容普通车床改数控车床的主要内容和主要结构形式如下：1、进给轴的改造普通车床的X轴和Z轴均由同一电机驱动，走刀运动经走刀箱传动丝杠及溜板箱，获得不同的工件螺距即Z轴运动；走刀运动经走刀箱传动光杆及溜板箱，获得不同的进刀量即X轴运动。
普通车床数控化改造时一般都去掉走刀箱及溜板箱，改用进给伺服（或步进）传动链分别代替，具体体现为：Z轴：纵向电机→减速箱（或联轴器）→纵向滚珠丝杠→大拖板，纵向按数控指令获得不同的走刀量和螺距。
X轴：横向电机→减速箱（或联轴器）→横向滚珠丝杠→横滑板，横向按数控指令获得不同的走刀量。
改造后整个传动链的传动精度在保证机床刚性的前提下，与滚珠丝杠副的选择和布置结构形式、机床导轨的精度情况等有很大的关系。
(1) 滚珠丝杠副的选择和布置结构形式普通车床大多采用的是T型丝杠等滑动丝杠副，与滚珠丝杠副相比摩擦阻力大、传动效率低，不能适应于高速运动。
另外由于磨损快，造成其精度保持性和寿命低等等，在进行普通机床数控化改造时往往都将其更换为滚珠丝杠副。
滚珠丝杠副有以下一些特点：摩擦损失小，传动效率高，可达0.90～0.96；若使用的丝杠螺母预紧后，可以完全消除间隙，提高传动刚度；摩擦阻力小，几乎与运动速度无关，动静摩擦力之差极小，能保证运动平稳，不易产生低速爬行现象；磨损小、寿命长、精度保持性好。
但应注意，由于滚珠丝杠副不能自锁，有可逆性，即能将旋转运动转换为直线运动，或将直线运动转换为旋转运动，因此丝杠立式和倾斜使用时，应增加制动装置或平衡装置。
滚珠丝杠副根据其滚珠的回转方式可以分为外循环和内循环两种，根据螺母的结构形式又可以分为双螺母和单螺母。
在进行改造时应根据具体情况和结构形式来定，由于外循环式丝杠副螺母回珠器在螺母外边，所以很容易损坏而出现卡死现象，而内循环式的回珠器在螺母副内部，不存在卡死和脱落现象。
由于双螺母不仅装配、预紧调整等比单螺母方便，而且其传动刚性比单螺母也好，所以只要结构和机床空间满足要求，在普通机床数控化改造中多选内循环式双螺母结构。
车床的数控化改造方案(精简)
普通车床的数控化改造方案数控化加工是机械加工行业朝高质量，高精度，高成品率，高效率发展的趋势。
结合我国实际国情，经济型数控车床是我国从普通车床向数控车床发展的及其重要的台阶。
利用现有的普通车床，对其进行数控化改造是一条低成本，高效益的途径。
一、总体方案：图1 数控系统的总体框架配置总体框架说明：1、PC机可采用工控PC机，可满足该控制系统的控制要求。
2、运动控制卡。
我们采用了由ADVANTECH公司生产的PCL运动控制卡。
该卡是一种高速三轴步进电机运动控制卡，它有16位的数字输入、输出口，可实现三轴联动。
因此，它可以满足车床X，Z轴联动，实现直线，圆弧插补。
3、光电耦合电路是自己设计的，它的作用是能够隔离外部干扰信号对运动控制卡的信号冲击，提高系统的稳定性。
4、机床本体是由C613改造而来，拆除原来的丝杆，溜板箱，变速箱等，保留原来的三爪卡盘等。
5、步进电机及其驱动器是采用南京四通公司的。
驱动器的输入电压式45V，考虑步进电机的步距角和丝杆的螺距，本系统X轴的脉冲当量是0.00125，Z 轴的脉冲当量是0.0025。
完全能够达到0.005mm的加工精度要求。
6、各种限位开关，减速开关，回零开关均安装在机床本体上，限位开关是起这硬件硬限位的作用，当车床加工工件超出加工范围时，车床自动停止加工。
减速开关的作用是当车床刀架回零并走到车床零点附近时，减速开关被开启并通知车床减速走到零位置。
二、进给系统的设计考虑到该数控系统是开环控制，没有位置反馈，故进给系统尽可能的要减少中间传动环节。
本车床的X，Z两轴进给系统去掉了原来的进给系统的中间传动环节，直接采用了步进电机＋刚性联轴器＋滚珠丝杆的传动方案。
拆除原来的丝杆，增加少量的机械附件，就可安装步进电机及滚珠丝杆螺母副。
根据计算，要求步进电机的扭距是5 Nm。
我们选用步进电机是南京四通公司的86BYG250C-SAFRBC-0302，步距角选用0.9/1.8，扭距是7.5Nm。
普通机床改装数控机床的方法
普通机床改装数控机床的方法
(1) 挂轮架系统：全部拆除,在原挂轮主动轴处安装光电脉冲器。
(2) 进给箱部分：全部拆除，在该处安装纵向进给步进电机与齿轮减速箱总成。
丝杠、光杠和操作杠拆去，齿轮箱连接滚珠丝杠。
滚珠丝杠的另一端支承座安装在车床尾座端原来装轴承座的部位。
(3) 溜板箱部分：全部拆除，在原处安装滚珠丝杠中间支撑架和螺母以及部分操作按钮。
(4) 横溜板部分：将原横溜板中的丝杠、螺母拆除，改装横进给滚珠丝杠螺母副，横向进给步进电机与齿轮减速箱总成，安装在横溜板后部并与滚珠丝杠相连。
(5) 刀架：拆除原刀架，改装自动回转四方刀架总成。
(6) 导轨：采用贴塑导轨，以减少导轨的摩擦力。
(7) 电气部分：安装微型机数控系统。
它包括：CPU，扩展程序存储器，扩展数据存储器、I/O接口电路；能输入加工程序和控制命令的键盘；能显示加工数据和机床状态信息的显示器；光电隔离电路和步进电机驱动电路；螺纹加工中用的光电脉冲发生器和其它辅助电路。
C620普通车床进行数控改造
摘要摘要针对现有常规C620普遍车床的缺点提出数控改装方案和单片机系统设计，提高加工精度和扩大机床使用范围，并提高生产率。
本论文说明了普通车床的数控化改造的设计过程，较详尽地介绍了C620机械改造部分的设计及数控系统部分的设计。
采用以8031为CPU的控制系统对信号进行处理，由I/O接口输出步进脉冲，经一级齿轮传动减速后，带动滚动丝杠转动，从而实现纵向、横向的进给运动。
改造过程如下：（1）机械部分的改造，包括纵向进给方向的改造和横向进给方向的改造。
主要包括对滚珠丝杠螺母副及反应式步进电机的计算选择及纵向、横向机构装配图方案的制定。
（2）电气控制部分的设计，主要包括MCS-51系列单片机及扩展芯片的选用和电气控制图的设计。
关键词：数控，单片机，步进电机，滚珠丝杠，改造IABSTRACTABSTRACTTo remedy the defects of ordinary lather C620, a design o f data processing system and its single chip microcomputer system program is put forward to raise the processing precision and extend the machine’s usage, and to improve production rate。
This paper presents the process of designing numerical control reform，and explicitly introduces the design of mechanical and numerical control system reforms。
We adopt control system which has 8031 as cpu to cope with the signal，and output the step pulse through the I/O interface。
普通车床数控化改造设计
摘要普通机床的经济型数控改造主要是在合理选择数控系统的前提下，然后再对普通车床进行适当的机械改造，改造的内容主要包括：(1) 床身的改造，为使改造后的机床有较好的精度保持性，除尽可能地减少电器和机械故障的同时，应充分考虑机床零部件的耐磨性，尤其是机床导轨。
(2) 拖板的改造，拖板是数控系统直接控制的对象，所以对其改造尤显重要。
这中间最突出一点就是选用滚珠丝杠代替滚动丝杠，提高了传动的灵敏性和降低功率步进电机力矩损失。
(3) 变速箱体的改造，由于采用数控系统控制，所以要对输入和输出轴以及减速齿轮进行设计，从而再对箱体进行改造。
(4) 刀架的改造，采用数控刀架，这样可以用数控系统直接控制，而且刀架体积小，重复定位精度高，安全可靠。
通过对机床的改造并根据要求选用步进电机作为驱动元件，这样改造后的机床就能基本满足现代化的加工要求。
关键字：普通车床数控改造步进电机经济型数控系统数控刀架一绪论我国数控机床的研制是从1958年开始的，经历了几十年的发展，直至80年代后引进了日本、美国、西班牙等国数控伺服及伺服系统技术后，我国的数控技术才有质的飞跃，应用面逐渐铺开，数控技术产业才逐步形成规模。
由于现代工业的飞速发展，市场需求变的越来越多样化，多品种、中小批量甚至单件生产占有相当大的比重，普通机床已越来越不能满足现代加工工艺及提高劳动生产率的要求。
如果设备全部更新替换，不仅资金投入太大，成本太高，而且原有设备的闲置又将造成极大的浪费。
如今科学技术发展很快，特别是微电子技术和计算机技术的发展更快，应用到数控系统上，它既能提高机床的自动化程度，又能提高加工精度，所以最经济的办法就是进行普通机床的数控改造。
机床数控化改造的优点：（1）改造闲置设备，能发挥机床原有的功能和改造后的新增功能，提高了机床的使用价值，可以提高固定资产的使用效率；（2）适应多品种、小批量零件生产；（3）自动化程度提高、专业性强、加工精度高、生产效率高；（4）降低对工人的操作水平的要求；（5）数控改造费用低、经济性好；（6）数控改造的周期短，可满足生产急需。
车床C620的数控改造
需求分析
3、适应多样化的生产需求：通过编程和控制，可以满足不同种类、不同批量 的生产需求。
4、维护和升级方便：改造后的车床应便于维护和升级，以便在未来适应新的 生产需求和技术发展。
4、维护和升级方便：改造后的 车床应便于维护和升级
2、软件改造
（3）生产管理：结合企业资源规划（ERP）系统，实现生产计划的动态调整 和优化。
三、改造效果分析
三、改造效果分析
经过数控化改造后，C616卧式车床可实现以下性能提升： 1、加工精度：通过选用高精度轴承、刀具和传动系统，以及先进的数控技术， 可大幅提高车床的加工精度。
三、改造效果分析
4、维护和升级方便：改造后的车床应便于维护和升级，以便在未来 适应新的生产需求和技术发展。
4、操作界面改进：设计友好型操作界面，使工人能够方便地操作机床。同时， 增加故障诊断功能，快速定位和解决机床故障。
参考内容
内容摘要
随着科技的不断发展，制造业正在快速变革，向着更高精度、更高效率的目 标迈进。在这个过程中，普通车床的数控化改造成为了制造业转型升级的重要手 段。本次演示将介绍C6140普通车床数控化改造的背景和意义，分析普通车床的 不足，提出数控化改造方案，并举例说明编程方式及改造效果。
四、应用前景展望
总之，C616卧式车床的数控化改造不仅能提升企业的生产效率和产品质量， 还能推动制造业的转型升级，具有较高的实用性和推广价值。在未来，我们应进 一步研究和优化改造方案，为制造业的发展贡献更多力量。
谢谢观看
车床C620的数控改造
01 引言
03 参考内容
目录
02 需求分析
普通车床数控化系统改造方案
普通车床数控化系统改造方案一、项目背景随着科技的不断发展，传统的普通车床正在逐渐被数控车床所取代。
数控车床具有高精度、高效率、高稳定性等优势，可以满足现代制造业对产品质量和生产效率的要求。
因此，对现有的普通车床进行数控化改造，可以提高其加工精度和生产效率，降低人力成本，提高企业竞争力。
二、目标1.提高加工精度和稳定性：通过数控系统的精确控制，实现加工精度的提高和加工过程的稳定性。
2.提高生产效率：通过数控系统的自动化控制，实现加工过程的自动化和快速完成，提高生产效率。
3.降低人力成本：通过数控系统的自动化控制，减少人工操作和监控，降低人力成本。
三、改造方案1.数控系统选型：根据企业的需求和预算，选择适合的数控系统。
可以选择开放式数控系统，以便后续的扩展和升级。
2.硬件改造：将普通车床的机械结构进行改造，增加数控系统需要的传感器和执行器。
例如，增加伺服电机、编码器、控制阀等。
3.电气改造：将车床原有的电气系统替换为数控系统所需的电气设备。
包括电源、变频器、控制器等。
4.编程与调试：根据加工工艺要求，编写数控程序，并进行相关工艺参数的设置和调试。
确保数控系统能够准确地控制车床的运动。
5.操作与维护培训：对操作人员进行相关培训，使其熟悉数控系统的操作和维护方法。
确保数控系统的正常运行和维护。
四、预期效果1.加工精度提高：通过数控系统的精确控制，可以实现加工精度的提高，减少加工误差，提高产品质量。
2.生产效率提高：数控系统具有自动化控制功能，可以实现加工过程的自动化和快速完成，提高生产效率。
3.降低人力成本：数控系统的自动化控制减少了人工操作和监控，可以降低人力成本。
4.提高企业竞争力：数控化系统能够提高产品质量和生产效率，提高企业竞争力，获得更好的市场发展空间。
五、风险与挑战1.成本风险：数控化系统改造需要一定的投资，成本较高。
需要评估投资回报率和风险控制。
2.技术难题：数控化改造涉及机械、电气、编程等多个领域的知识，对技术人员的技能要求较高。
浅谈普通车床改造升级数控车床
浅谈普通车床改造升级数控车床1.前言目前许多企业拥有较多老旧的普通车床，其生产效率和机床本身的精度，制约了企业向高效率高质量发展，但是企业家又不舍得花费更多的费用购买新的先进设备。
为了减少浪费节约国家资源，对普通车床进行数控化改造是很有必要的。
高校应抓住机会，使普通车床数控化改造技术进入校园，提高教学质量，使学生能掌握企业相关的生产技术。
普通车床数控化改造发展到今天，其生产过程已是相当简化。
结合网络平台采购机床配件，改造一台数控车床所需技术水平和制造成本控制较低，生产周期也控制得很短。
2.普通车床数控化改造内容及注意要点以CA6140为例子，普通车床数控化改造保留的几大部分主要是：主轴箱部分，尾座部分，床身和底座部分，因这几大部的保留原样，所以改造后的数控车床刚性基本不会发生变化，但前提是其更换、改动的部分，刚性要也达到设计要求；主要进行改造的部分是：横纵向进给部分，刀架，防护罩，润滑系统，数控系统及其电器控制部分；这些部分均可借助网络平台进行选型、采购。
（1）主轴箱部分：一般可保留原有的主传动系统和变速操纵机构，不对主轴箱部分改造，这样既保留了车床的原有性能，又简化了改造量。
如果主轴回转精度达不到要求，可对主要轴承进行精度恢复，校正主轴回转精度，使G4、G5、G6、G7、G8的精度达到国家规定的标准。
（2）尾座部分：一般不需要改动，结合先前出厂调好的主轴中心与尾座中心进行G2、G3的检测并调整。
除非尾座部分已经无法准确定位或者无法锁紧等方对其进行更换或改动。
（3）床身和底座部分：其主要问题是长期使用导轨磨损不均匀，造成导轨面的直线度或平面度误差过大，使纵向直线运动精度不高，造成对零件加工的误差过大。
导轨磨损过大，因其淬火深度浅，可能淬火层已经磨损完毕，后期继续使用会加速磨损速度，所以在条件允许的情况下可对重新进行表面淬火再上导轨磨床对车床导轨进行磨削加工恢复导轨精度。
但如果机床使用不久，机床导轨本身精度和淬火层还完好，可不对其进行加工处理。
CA6140普通车床的数控化改造毕业设计
┊┊┊┊┊┊┊CA6140普通车床的数控化改造┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要针对大多数企业,具有数量众多和较长使用寿命的普通机床，其加工精度较低、不能批量生产，自动化程度不高，自适应性差，但考虑投资成本，产业的连续性，又不能马上被淘汰。
数控机床作为机电液气一体化的典型产品，能解决机械制造中结构复杂、精密、批量、零件多变的问题，加工质量稳定，生产效率较高。
购买新的数控机床是提高产品质量和效率的重要途径,但是成本高，许多企业在短时间内无法实现，这严重阻碍企业设备更新的步伐。
为此把普通机床数控化改造，不失为一条投资少、提升产品质量及生产效率的捷径，提升企业竞争力，在我国成为制造强国的进程中，占有一席之地。
本文的主要内容有：1．对普通车床数控化改造经济性评价详细论证，确定普通车床数控化改造方案；2．对进给系统的滚珠丝杠型号选择与装配设计，支承方式的设计与轴承型号选择，步进电机选择等进行了详细研究；3．对常用进口数控装置系统和国产数控装置系统进行仔细比较，根据所改造的性能和精度指标来选配数控装置系统和自动刀架型号，提出选择方法；4．根据普通车床CA6140电气控制系统和原理图与普通车床数控化改造CJK6140-A的数控系统对比分析，形成普通车床数控化改造完整的电气控制技术图；5.为保持切削螺纹的功能，仔细研究了在主轴上安装脉冲发生器的选型，脉冲发生器直接与主轴间连接方法，并形成了相应的技术图；6.拆卸普通机床，甩掉原有进给箱等，对主传动系统的进行大修，滑板贴塑与铲刮调试，对机床相关部件和参数进行测绘、测量；7.绘出相应的零件图和装备图；8．给出普通车床数控化改造的安装、调试方法。
关键词：普通车床、数控、改造ABSTRACTMost enterprises still have large amounts general-purpose machine tools which have longevity of service, low precision, can not adapt to mass production, low automatization and adaptability, but can not be washed out because of its low cost and continuity of enterprise’s production.┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊As a representative production of mechanical, electronic, hydraulic and pneumatic integration, numerically controlled machines have a stabilization quality and high efficiency, and can solve problems such as complex structure, high precision, mass production, part variety in machining.Purchasing new numerically controlled machines is an important way to improve production precision and efficiency, but it may not come true to many enterprises because it cost much. Enterprises’ equipment updating step are counteracted severly. So General lathe's numerically controlled reforming is a quick way that costs less, improve production precision and efficiency, and it can improve enterprises’ competitive power. So it can takes its place in our way to a powerful manufacturing country.The main contents is:1. The economical efficiency of the reform is evaluated in detail and the reforming scheme is maked according to misty optimum’s synthesize adjudicate principle.2. The ball screw’s type,assembling, supporting, bearing type, and stepping motorof feeding system is designed.3. The import and domestic NC systems were compared carefully, brought upa choose method and selected the NC system and automatic tool rest according to the function and accuracy index of reforming.4. The complete electricity control diagram was drawn out according to the result of comparing CA6140’s electricity control system and principle with the reforming CJK6140-A’s NC system.5. In order to protect the function of cutting a screw ,we carefully studied the impulse regulator and its connection with the principal axis, and draw out a techniquediagram.6. Disassembled the lathe, throw away the old feeding system, repaired the main driving system ,covered plastics on sliding surface, shoveling or scraping and testing, counted or measured the parts of the lathe.7. Draw out parts diagrams and assemble diagram.8 .Methods of installing and testing of general purpose lathe’s numerically controlled reforming were put forward.Key words: General purpose lathe、 Numerical control(NC)、Reform┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录第一章前言------------------------------------------------------- 6 1.1 问题的提出---------------------------------------------------- 6 1.1.1国内外数控系统发展概况 ------------------------------------ 6 1.1.2国内外数控技术发展趋势 ------------------------------------ 7 1.1.3智能化新一代PCNC数控系统 --------------------------------- 7 1.2 普通机床数控改造的经济性评价---------------------------------- 8 1.2.1微观看改造的必要性 ---------------------------------------- 8 1.2.2宏观看改造的必要性 ---------------------------------------- 9 1.3 普通机床数控化改造市场---------------------------------------- 9 1.3.1改造的市场 ------------------------------------------------ 9 1.3.2进口设备和生产线的数控化改造市场 ------------------------- 10 第二章CA6140普通车床数控改造总体方案的设计要求------------------ 10 2.1设计要求 ----------------------------------------------------- 10 2.2主传动系统和进给系统的改造 ----------------------------------- 11 2.3主轴脉冲发生器 ----------------------------------------------- 12 第三章进给伺服系统机械部分设计与计算---------------------------- 14 3.1 进给系统机械结构改造设计------------------------------------- 14 3.2 进给伺服系统机械部分的计算与选型----------------------------- 14 3.2.1确定系统的脉冲当量 --------------------------------------- 15 3.2.2纵向滚珠丝杠螺母副的副的型号选择与校核步骤 --------------- 15 3.3横向滚珠丝杠螺母副的型号选择与校核步骤 ----------------------- 19 3.3.1横向进给系统的设计计算 ----------------------------------- 19 3.3.2 滚珠丝杠设计计算----------------------------------------- 20 3.3.3 齿轮及转矩有关计算--------------------------------------- 22 3.4滚珠丝杠螺母副的精度等级 ------------------------------------- 23 3.5滚珠丝杠副轴向间隙的调整和预紧 ------------------------------- 23 3.6 进给系统传动齿轮间隙的消除----------------------------------- 25 3.6.1 采用减速箱的目的及注意事项------------------------------- 25 3.6.2 减少或消除空程的必要性和方法----------------------------- 25 第四章 CA6140数控改造步进电机的设计 ----------------------------- 26 4.1 步进电机的工作方式------------------------------------------- 26┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊4.2 步进电机的选择----------------------------------------------- 26 4.2.1 步进电机选用的基本原则----------------------------------- 26 4.2.2 CA6140纵向进给系统步进电机的确定 ------------------------ 27 4.2.3 CA6140横向进给系统步进电机的确定 ------------------------ 28 第五章自动回转刀架的选型---------------------------------------- 28 5.1 数控车床刀架的基本要求--------------------------------------- 28 5.2 自动回转刀架的工作原理--------------------------------------- 29 第六章CA6140普通车床数控化改造的数控系统------------------------ 29 6.1 数控车床及数控系统概述--------------------------------------- 29 6.1.1 机床主机------------------------------------------------- 30 4.1.2 驱动装置------------------------------------------------- 30 4.1.3 辅助装置------------------------------------------------- 30 4.1.4 数控装置系统--------------------------------------------- 31 4.1.5 编程装置------------------------------------------------- 31 6.2 微机控制系统硬件电路设计------------------------------------- 31 6.2.1控制系统的功能要求 --------------------------------------- 31 6.2.2硬件电路的组成 ------------------------------------------- 31 6.3 单板控制系统的设计------------------------------------------- 32 6.3.1 硬件配置------------------------------------------------- 32 6.3.2 贮存器空间分配------------------------------------------- 32 6.3.3 I/O口地址分配 ------------------------------------------- 32 6.3.4 光电隔离电路--------------------------------------------- 33 6.4 8031单片机简介 ---------------------------------------------- 33 6.5 存储器扩展电路设计------------------------------------------- 34 6.5.1 程序存储器的扩展----------------------------------------- 34 6.5.2 数据存储器的扩展----------------------------------------- 34 6.6 译码电路设计------------------------------------------------- 38 6.7 其他辅助电路设计设计----------------------------------------- 38 6.7.1 8031的时钟电路单片机的时钟的产生方式 -------------------- 38 6.7.2 复位电路------------------------------------------------- 40 6.7.3 越界报警电路--------------------------------------------- 40 6.7.4 掉电保护电路--------------------------------------------- 41第七章安装调整中应注意的问题----------------------------------- 42┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊7.1 滚珠丝杠螺母副的选择--------------------------------------- 42 7.2 滚珠丝杠螺母副的调整--------------------------------------- 42 7.3 联轴器的安装----------------------------------------------- 42 7.4 主轴脉冲发生器的安装--------------------------------------- 42 第八章结束语---------------------------------------------------- 42 致谢------------------------------------------------------------- 43 参考文献----------------------------------------------------------44┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一章前言1.1问题提出数控车床作为机电液气一体化的典型产品，是现代机械制造业中不可缺少的加工设备，在机械制造业中发挥着重要的作用，能解决机械制造中结构复杂、精密、批量小、零件多变的加工问题，且产品加工质量稳定，生产效率较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样把普通车床改造为数控车床
数控机床主要由传统的数控系统，加上伺服、位置反馈系统组成，普通机床改造的目的是利用数控系统控制机床自动完成机械加工任务，提高机床的生产效率和加工精度。
在改造中需要解决的问题是把机床的手动进给和机床的换刀，改造成由伺服驱动控制的进给和数控系统PLC控制的刀架自动换位。
本文以CA6140型普通机床为例，介绍普通机床的数控化改造步骤和方法。
改造的总体思路为通过数控系统对输入的零件加工程序进行运算处理，然后通过输入／输出接口控制步进驱动模块，由驱动模块发出步进脉冲驱动步进电机，经同步齿形传动带（简称同步带）使滚珠丝杠转动，从而带动刀架实现纵向和横向的进给。
螺纹的车削由编码器控制，电动刀架的换刀由数控系统内部的PLC控制。
改造步骤如下：
1.选择数控系统由于伺服电机驱动器及电机的价格比较高，故选用“广数”的DY3三相混合式步进电机驱动器及步进电机。
并且该系统的编程格式与FANUC系统很接近，GSK980TA系统还可以控制步进电机，所以是最合适的。
2.Z向进给系统（纵向进给）纵向进给由Z向进给电机经同步传动带使滚。
