园林景观施工图绘制步骤整理
园林景观工程CAD施工图绘制流程优秀课件
谢谢大家！
园林景观工程CAD施工图绘制流程优秀
园林景观工程CAD施工图绘制流程优秀
外轮廓线 5.总平面图中新建建筑物的可见轮廓线 6.水面界限
0.25
1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次 要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施 的可见轮廓线和区域分界线
0.10 1.填充线、铺装分割线 2.水体填充线 3.建筑平面图（淡显80%）
0.18 1.其他颜色线
总则
• 制图规则，保证制图质量，提高制图 效率，做到图面清晰、规范、美观。
• 以国家现行制图标准为依据，结合我 公司的制图风格而成。
• 图纸须以mm为单位按实际尺寸精确绘 制。图纸应均衡、整齐、清晰、美观。
园林景观工程CAD施工图绘制流程优秀
一、图纸幅面、比例 二、图层 三、线型 四、字体 五、符号标注 六、尺寸标注 七、材料标注 八、打印出图
2） 消防登高面（施救面，扑救面），着火时消防车开进来时用的 ，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5 米到12米内不得有超高的植物，而且是软质植物，车可以碾过去的
3）构筑物要把底层平面放进去，以建筑轴线对应点为基准，屋顶面用
虚线。
园林景观工程CAD施工图绘制流程优秀
三、抓出比例，添加文字 • 平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观
三、 线型
• 常用的线型种类主要有： 实线、虚线、 点画线、双点画线、折断线、波浪线等。
园林景观工程CAD施工图绘制流程优秀
线型种类和用途
名称线
粗
实中
线细 其 他
粗 虚
中 线
细
型 线宽
用途
园林景观施工图设计流程与设计方法
园林景观施工图设计流程与设计方法摘要：园林景观施工图设计是其施工工作的重要组成部分，研究其相关课题有着重要意义。
本文首先对相关内容做了概述，分析了园林景观施工图的设计前的准备，探讨了园林景观施工图的特点，并结合相关实践经验，分别从多个角度与方面就园林景观施工图设计的具体实施要点展开了研究，阐述了个人对此的几点看法与认识，望有助于相关工作的实践。
关键词：园林景观；施工图设计；流程；方法1前言园林景观施工图设计是一项实践性较强的综合性工作，其设计流程及方法的特殊性不言而喻。
该项课题的研究，将会更好地提升对景观施工图设计方法的分析与掌控力度，从而通过合理化的措施与途径，进一步优化该项设计工作的最终整体效果。
2概述在初步设计方案形成的实惠，可根据方案复杂程度适当增减施工图设计图纸。
通常包括封面、目录、设计说明书、设计图纸四大部分。
在该四部分中最重要的是施工设计图纸。
按照设计步骤图纸应包括总平面图、总索引图、竖向布置图、总平面放线图、种植设计图、详图等等。
设计图中还包括结构专业、给排水、电气专业三个方面设计，应有专业工程师设计。
通常可以将一个景观设计方案分成两部分来做施工图设计。
一部分是土建方面、一部分是植物种植设计方面。
土建方面主要是设计施工图设计说明、部分总图与详图，无论是简单的铺装、还是复杂的建筑小品等等都是体现整个景观设计方案的思路与风格，所以在施工图设计前期，应与方案设计人员进行沟通，熟悉了解整个景观设计方案的每个细节，力求做到景观与自然的美好结合。
植物种植设计方面需要清楚标明植物种类、间距、栽植位置、栽植密度、植物效果、数量。
对于植物设计较复杂的的地段，可分为乔木种植图、灌木种植图以及地被种植图。
苗木统计表应包括序号、中文名称、拉丁学名、苗木规格、数量及对苗木白饼寺殊要求。
在设计施工图时要按照设计步骤，不漏项、图纸详细清晰，确保读者能够顺的指导施工。
3园林景观施工图的设计前的准备以某小区住宅为例，总占地面积为6.8万m2，主要是以多层框架结构为主，建筑面积在8.9万m2左右。
园林景观总平面施工图绘制
园林景观总平面施工图绘制园林景观总平面施工图,由园林设计师负责绘制,是地形测绘图、建筑设计总平面图、景观设计(硬景)总平面图、种植设计(软景)总平面图等内容的集合。
总平面图一般附有比例、指北针或风玫瑰、技术经济指标、各种图谱和表格等。
当总平面的内容较多和图面复杂难辨时,可以对其场地进行进一步的分区和分级制图。
一、总平面施工图绘制总平面图中既有地形测绘图,也包括由园林设计师设计和绘制的需要施工的所有内容,如图2.23所示。
总平面里的尺寸和高程的度量单位都是“米”。
图2.23 景观施工图总平面(谭姝曼绘制)二、竖向设计图绘制竖向设计图,必须有原有的地形测绘图、设计的车行道关键点(道路中心线的起始点、转折点、交汇点、变坡点等)的空间位置、道路宽度、断面形式、中心线、道路纵坡、关键点之间的水平距离、缘石半径等;应有人行道的宽度、地面关键点的设计高程和坐标、地面的坡向、微地形设计的等高线及相对标高、建筑室内外的设计高程(绝对标高即海拔高度)等;应有其他如挡土墙、水沟、小桥、涵洞、水池、围墙等施工内容的大小、形状与位置标注,如图2.24所示。
图2.24 竖向设计图三、景观网格放样图景观网格放样图是施工的主要依据,其作用是精确定位设计内容在场地的位置。
景观网格放样图的绘制要点如下:①方格网大小:根据项目的不同,所用方格网的大小也不同。
一般来说,施工范围越大,所用网格尺寸越大(前提是定位准确)。
常用景观工程放样网格的大小范围在1 m×1 m至20 m×20 m之间,大小尺寸套用,一般大格为10 m×10 m,内中为1 m×1 m小格。
大尺寸网格线用粗线区别。
网格应全面覆盖场地的施工范围。
②网格的坐标:网格本身先要精确定位,一般是在现场选定一个永久的明显的标志,作为网格的坐标原点(基准点),通过这点绘制纵横向的基轴线,再按网格大小尺寸绘制出网格,并标注基点和基轴的测量坐标(地形图的坐标值)。
园林施工图绘制

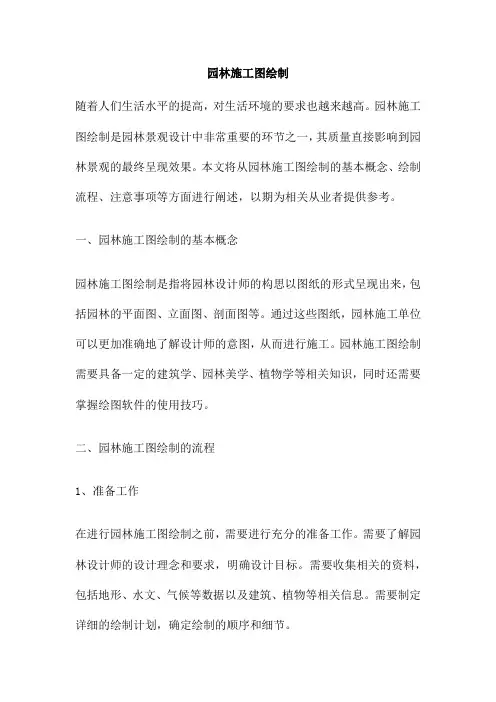

园林施工图绘制随着人们生活水平的提高，对生活环境的要求也越来越高。
园林施工图绘制是园林景观设计中非常重要的环节之一，其质量直接影响到园林景观的最终呈现效果。
本文将从园林施工图绘制的基本概念、绘制流程、注意事项等方面进行阐述，以期为相关从业者提供参考。
一、园林施工图绘制的基本概念园林施工图绘制是指将园林设计师的构思以图纸的形式呈现出来，包括园林的平面图、立面图、剖面图等。
通过这些图纸，园林施工单位可以更加准确地了解设计师的意图，从而进行施工。
园林施工图绘制需要具备一定的建筑学、园林美学、植物学等相关知识，同时还需要掌握绘图软件的使用技巧。
二、园林施工图绘制的流程1、准备工作在进行园林施工图绘制之前，需要进行充分的准备工作。
需要了解园林设计师的设计理念和要求，明确设计目标。
需要收集相关的资料，包括地形、水文、气候等数据以及建筑、植物等相关信息。
需要制定详细的绘制计划，确定绘制的顺序和细节。
2、绘制初步设计图纸在准备工作完成后，开始绘制初步设计图纸。
主要包括总体规划图、地形设计图、植物配置图等。
在绘制过程中要注意对细节的处理，比如地形的起伏变化、植物的搭配等。
同时要结合实际情况进行设计，确保设计的可行性和实用性。
3、绘制施工图纸初步设计图纸完成后，需要将其转化为施工图纸。
施工图纸是园林施工单位进行施工的依据，因此在绘制时需要更加细致和准确。
要考虑到材料的选用、施工的工艺等方面，确保图纸的可行性和实用性。
4、审核和修改施工图纸完成后需要进行审核和修改。
主要对图纸的细节进行核对和完善，确保图纸的准确性和完整性。
同时要与园林施工单位进行沟通，确保施工过程中的细节问题得到妥善处理。
三、园林施工图绘制的注意事项1、准确性：园林施工图绘制要准确地反映设计师的意图和要求，避免出现误差和误解。
同时要与园林施工单位进行充分沟通，确保图纸的准确性和实用性。
2、细节处理：园林施工图绘制需要对细节进行处理，比如地形的高低起伏、植物的搭配等。
园林建筑景观平面图、施工图、透视图的绘制步骤

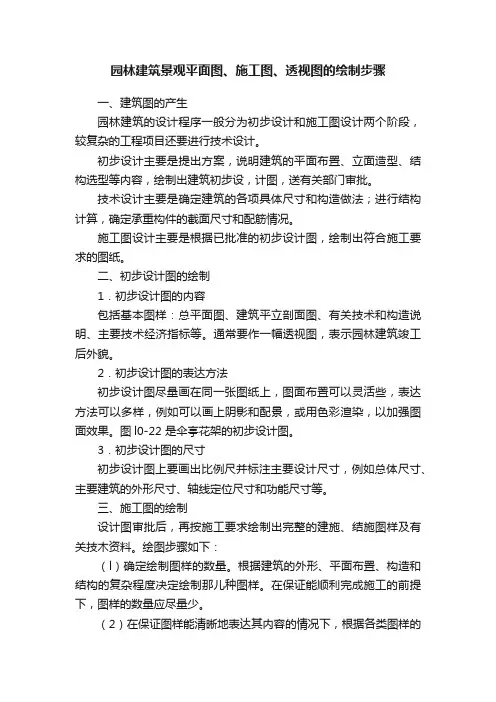

园林建筑景观平面图、施工图、透视图的绘制步骤一、建筑图的产生园林建筑的设计程序一般分为初步设计和施工图设计两个阶段，较复杂的工程项目还要进行技术设计。
初步设计主要是提出方案，说明建筑的平面布置、立面造型、结构选型等内容，绘制出建筑初步设，计图，送有关部门审批。
技术设计主要是确定建筑的各项具体尺寸和构造做法；进行结构计算，确定承重构件的截面尺寸和配筋情况。
施工图设计主要是根据已批准的初步设计图，绘制出符合施工要求的图纸。
二、初步设计图的绘制1．初步设计图的内容包括基本图样：总平面图、建筑平立剖面图、有关技术和构造说明、主要技术经济指标等。
通常要作一幅透视图，表示园林建筑竣工后外貌。
2．初步设计图的表达方法初步设计图尽量画在同一张图纸上，图面布置可以灵活些，表达方法可以多样，例如可以画上阴影和配景，或用色彩渲染，以加强图面效果。
图l0-22 是伞亭花架的初步设计图。
3．初步设计图的尺寸初步设计图上要画出比例尺并标注主要设计尺寸，例如总体尺寸、主要建筑的外形尺寸、轴线定位尺寸和功能尺寸等。
三、施工图的绘制设计图审批后，再按施工要求绘制出完整的建施、结施图样及有关技木资料。
绘图步骤如下：（l）确定绘制图样的数量。
根据建筑的外形、平面布置、构造和结构的复杂程度决定绘制那儿种图样。
在保证能顺利完成施工的前提下，图样的数量应尽量少。
（2）在保证图样能清晰地表达其内容的情况下，根据各类图样的不同要求，选用合适的比例，平立剖面图尽量采用同一比例。
（3）进行合理的图面布置。
尽量保持各图样的投影关系，或将同类型的，内容关系密切的图样集中绘制。
（4）通常先画建筑施工图，一般按总平面→平面图→立面图→剖面图→建筑详图的顺序进行绘制。
再画结构施工图，一般先画基础图、结构平面图，然后分别画出各构件的结构详图。
图10-23和图10-24是坐椅的施工图。
下载 (74.58 KB)2007-12-25 15:30① 视图平、立、剖面图和两个节点详图，表达坐椅的外形和各部分的装配关系。
园林施工图绘制及读图必看可修改全文
A0.00 B150.00 水体施工放线图 1:200
驳岸 处理01
黑色抛光大理石 500*500*30
芝麻黑花岗岩条石镶边 (500*100*150)
草坪
白花岗岩板
0*300*30
草坪
黑色抛光大理石 500*500*30
黄金锈色花岗岩板 600*600*30
黄金锈色花岗岩板 600*600*30
不仅要对平面尺寸进行标注;同时还要对立面高 程进行标注高程 标高
写清楚各个小品或铺装所对应的详图标号
对于面积较大的区域给出索引图对应分区形式
六 竖向设计施工图
竖向设计指的是指在一块场地中进行 垂直于水平方向的布置和处理;也就是 地形高程设计
一竖向施工图的内容
1 指北针;图例;比例;文字说明;图名; 文字说明中应该包括 标注单位 绘图比例 高程系统的名称 补充图例等;
黄金锈色花岗岩板 600*600*30
草坪
黄金锈色花岗岩板 600*600*30
黑色抛光大理石 500*500*30
混凝土铺装
芝麻黑花岗岩板 500*500*30
草坪 落叶松(3)H=4.0-4.5m
草坪
花钵
京桃(5)D=5cm
芝麻黑花岗岩板 500*500*30
黑色抛光大理石 500*500*30
2 现状与原地形标高;地形等高线;设计等高线的等高距一 般取0 250 5米;当地形较为复杂时;需要绘制地形等高线放 样网格;
1 能够根据施工图编制施工图预算; 2 能够根据施工图安排材料 设备订货
及非标准材料的加工; 3 能够根据施工图进行施工和安装; 4 能够根据施工图进行工程验收;
第二节 园林施工图绘制的具体要求
景观园林竣工图制图标准及步骤
景观园林竣工图制图标准及步骤园林景观竣工图制图标准一、竣工图得编制职责范围在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图得．应明确规定施工单位与监理单位得审核与签认责任．二、竣工图得编制方法（一）、凡按施工图进行施工没有变更得工程，由设计单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章得规格尺寸统一为80mm*50mm）。
（二）、凡在施工中得一般性变更，能够在原设计施工图上加以修改补充得，可不重新绘制竣工图，由设计单位在原CAD图上更改，注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
修改完成后，设计单位加盖竣工图章。
（三）、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充得，应局部或全部重新绘制竣工图。
重新绘制得（包括电脑绘制得）竣工图，图签栏中得图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。
（四）、竣工图图幅应按GB／T10609．3要求统一折叠。
（五）、编制竣工图总说明及各专业得编制说明，叙述竣工图编制原则、各专业目录及编制情况．（六）、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中得内容填写应齐全、清楚，不得代签。
三、竣工图图纸内容（一）、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。
（二）、设计说明包含：竣工设计依据与竣工设计要求，各专业设计说明（绿化竣工说明、景观给排水竣工设计说明、景观工程电气竣工设计说明），竣工图范围、标高关系、在施工过程中变更需特别说明得情况、用地指标（总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水体面积、绿地率）。
（三）、总图：根据现场如实得定位出各建筑之间得位置与整个施工现场外围红线得位置，以保证施工总面积得正确。
园林景观绿化施工图的绘制
现场踏勘 主要核对、补充所收集到的图纸资料。如：现状建筑、树木等情况，水文、地质、地形地貌等自然条件。最好将地形地貌，特别是局部重点及准备保留利用的建筑物、主要树木等拍一些照片。
拟定出图步骤 将收集到的资料整理后，经过反复的思考、分析、研究，定出规划设计原则，列出准备画的图纸的名称，并订出出图计划报上级备案。
形等高线用细黑虚线表示。
03
山石、水体均用最粗黑线加细线表示。
04
园林景观建筑用粗黑线，或一粗一细黑线表示，因一般都是景区中的景点，要突出。
05
其它道路广场、灯杆、座椅等小构筑物，可按图例用稍粗或细黑线表示，不需突出
06
竖向设计(高程图)：主要表明有关的各设计因素之间具体的高差关系。根据节约原则，具体确定制高点、山峰、丘陵、高地、缓坡、平地及溪流、河湖岸边、池底等的具体高程、以及各区的排水方向、雨水的汇集点及各景区园林景观建筑、广场的具体高程等。一般绿地坡度不得小于0.5%以利排水，缓坡坡度在8--12％、陡坡在12％以上。
在综合、分析、研究资料后，提出全面的规划设计原则及规划草图，供汇报研究。然后作出下列工作。
规划设计原则 主要包括规划设计要达到的目的，如何达到，可能性以及设计内容，空间划分， 主要树种的确定等等。
主要规划图纸内容及画法
01
位置图
02
现状分析图
03
功能分区图
04
竖向规划图
05
道路系统规划图
道路广场设计：主要表明园内各种道路广场(主要环路、主干道、次干道、小路等)的具体位置、宽度、高程、纵横坡度、排水方向；向及路面做法、结构、路牙的安装，与绿地的关系及道路广场的交接、拐弯、交叉路口、不同等级道路的交接、铺装大样等。
园林景观施工图绘制步骤整理
.注：扩初、施工图前需要方案交底。
项目负责人在工程开始前组织相关人员进行图纸交接（内部），或者对图纸或者模型进行推敲。
如果在扩初基础上做施工图：负责人了解图纸，把风险点及问题列出来，组员把自己所做的项目了解一下，提出自己的想法及建议、问题。
有条件的建模推敲；然后反馈甲方及设计方。
确定最终方向。
组员配合负责人编制时间节点表格；第一步：拿到扩出图纸之后负责人整理一套项目图框，编制项目编号，确定时间节点。
①封皮、目录（根据图纸随时变更）、设计说明（需确定景观设计面积等项目指标）第二步：整理底图，调成以毫米为单位，找到正确坐标，删除红线范围外的元素，删除没用的图层。
尽量让BASE占用的空间最小。
把标准拷贝到BASE中，按照标准修改图层及线形。
（参考周期：根据扩初复杂程度确定）第三步：落建筑一层平面、现状构筑物（车库、防倒塌楼梯、各种井等）平面。
（参考时间：1-2天）①可将所有建筑一层平面图考至一个cad中，统一整理。
把柱网填充、家具、厨具等无用图例清理干净，保留房间功能说明性文字，最后仅保留建筑一层轴线、建筑一层文字、建筑一层平面三个图层。
（参考时间：1-2小时）②将整理好的平面图落入底图，如果建筑有轴线坐标，可通过轴线坐标定位落建筑一层，如果没有，可通过地下车库等参照物的轴线落建筑一层平面。
（参考时间：半天）③标示建筑一层竖向、楼号、层高，字体用黑体5# 0.7高宽比，平面文字用黑体、0.7高宽比（参考时间：1个小时）④确定建筑落位后，建筑描边（参考时间：1个小时）⑤地下车库、通风井等地面构筑物如有、需画出地下结构线，以确定覆土厚度，便于绿化水电设计布置。
（半天）第四步：铺装排版，（参考时间：根据扩初程度3-7天）①排版需从建筑（构筑物）的出入口开始推起②排版时注意与周边构筑物找关系，尽量保证“中对中”原则③ 45度斜铺铺装，尽量保证整块铺设，不切板。
④对缝，尽量保证构筑物立面贴面、顶面压顶与地面铺装对缝，⑤节点处排版完成即可用作大大样详图⑥铺装排版结合竖向进行。
绿化工程施工图制作方法
绿化工程施工图制作方法一、准备工作1. 收集相关资料在进行绿化工程施工图的制作之前，首先需要收集相关的设计方案、绘图规范、技术标准等资料，以便能够准确地理解设计意图和要求。
2. 确定图纸规格根据设计要求和施工实际需要，确定绿化工程施工图的图纸规格，包括图幅大小、比例尺等。
3. 确定绘图工具准备好各种绘图工具，如铅笔、橡皮擦、直尺、量尺、曲线尺、绘图板等。
4. 划分图纸根据设计要求和图纸规格，将图纸按比例尺划分为若干个小格子，以便于绘制。
二、绘图步骤1. 绘制轮廓线首先，在图纸上绘制出整个绿化工程的轮廓线，包括建筑物、树木、水池等主要构图元素的位置和形状。
可以用浓铅笔或钢笔进行粗略的勾画。
2. 绘制详细内容根据设计方案中的要求，逐步绘制出各个细节内容，如树木的种植位置、园路的走向、水池的形状等。
细节要尽量准确清晰，以便施工人员能够准确理解。
3. 标注文字说明在图纸上标注文字说明，包括树木的名称、高度、种植数量、施工要求等内容。
文字要简洁清晰，方便施工人员理解。
4. 绘制比例尺和图例在图纸的一侧或下方绘制比例尺和图例，以便施工人员能够根据比例尺进行测量，根据图例了解各种符号的含义。
5. 校对和修正在完成绘图后，及时进行校对和修正，确保绘图的准确性和完整性。
可以邀请设计师或相关专业人员进行审查，对不正确的地方进行修正。
三、绘图注意事项1. 绘图要准确在进行绿化工程施工图的绘制时，要尽可能准确地反映设计方案中的要求和细节，避免出现错误和遗漏。
2. 绘图要清晰绘图时要注意线条清晰、符号规范，文字清晰可读，以便施工人员能够准确理解和执行。
3. 绘图要规范绘图时要符合相关的绘图规范和标准，保证图纸的合理布局和统一风格。
综上所述，绿化工程施工图的制作方法包括准备工作、绘图步骤和注意事项等内容。
通过仔细的准备和精细的绘图过程，可以制作出符合设计要求、清晰明了的绿化工程施工图，为绿化工程的施工提供有效的指导和支持。
绿化施工图作图步骤
绿化施工图制图步骤
一、收集图纸所需资料
1、内部设计资料：方案文本、模型、效果图、CAD方案图、方案制作的苗木表（如有）、造价估算、概算
2、主体提供资料：项目所在地的水文气候情况、地形图、道路设计的相关资料、管线设计、道路标准段设计、路基标准横断面设计、排水、边坡、示坡线图、项目红线范围、可研资料、初步设计的资料、现场照片、现场保留区的确认、有无需利用的移栽苗木
3、依据设计单位确定的资料：图框、图框内设计人员的确认、工程名称、设计日期
二、与方案设计沟通
1、对设计理念的理解
2、项目现场及项目周边情况了解
3、现场有无保留
4、设计范围
5、需注意的设计细节
6、全面了解方案的设计意图以便于在施工图中可以实现方案效果。
三、整理基本的施工图资料
1、做植物规划，确认各区域要设计的植物，以保证各区域特色的体现。
2、确认要设计的植物后，制作出苗木表，确定植物规格等各项数据
3、制作封面、目录、参照底图、分区索引、分区种植图、绿化设计图、苗木表、设计说明、图框等（有需要地形的参照地形图），形成一整套施工图文件，并把各文件内容修改成与本项目相关的信息。
四、绿化设计制图
1、制作绿化设计中使用的植物的设计图块
2、确认并圈出需要绿化设计的绿化范围
3、进行绿化分区设计
4、确认林缘线，进行绿化配置设计，并其中考虑地形
5、地被设计
6、地形竖向设计
7、协调整体设计，注意各区域的设计风格和特色
8、标注设计
9、网格、网格放样坐标原点确定
10、布图
11、图名图号
12、检查完善整体图纸并导图。
项目二园林景观设计施工图绘制
项目三园林景观设计施工图绘制
任务1:绘制园林景观设计图封面、目录，书写设计说明
1、绘制封面
2、绘制目录
3、书写设计说明
任务2：绘制园林景观设计总平面图
1、绘制图纸及图符、填写标题栏文字
2、创建图层
3、设计绿地范围绘制—绿地放线
4、周边人行道及广场绘制
5、水体绘制
6、道路绘制
7、建筑及小品绘制
8、地形绘制
9、绘制山顶休闲亭及园路
10、绘制园林铺装
11、植物种植绘制
12、添加园林设施
13、标注
14、添加图名、比例、指北针或风玫瑰等细节
任务3：园林景观分区图及索引图绘制
1、分区图绘制
2、索引图绘制
任务4：绘制园林景观竖向变化高程图
1、竖向设计内容
2、竖向设计三种表达方法
任务5：绘制园林植物种植设计平面图
1、绘制草坪
2、绘制花卉
3、绘制乔灌木
4、绘制苗木统计表
5、植物的标注
任务6绘制园林景观建筑施工图
1、绘制坐凳施工图
2、景墙立面图绘制
3、亭廊组合的绘制
任务7绘制园林景观工程铺装施工图
1、绘制铺装总平面图
2、绘制铺装总平面图放线图
3、绘制铺装大样图
4、绘制铺装做法详图
任务8绘制园林景观水景工程施工图
1、绘制自然水池景观施工图
2、绘制水池瀑布景观施工图
任务9绘制园林景观工程水、电管线设计施工图
1、绘制园林景观给排水施工图
2、绘制园林景观供电照明施工图。
园林景观工程CAD施工图绘制流程最新课件
02 施工图绘制前准 备工作
了解项目背景与需求
01
与业主、设计师沟通，明确项目的设计意图、风格 定位及功能需求。
02
仔细研究项目合同、设计任务书等文件，确保对项 目的整体要求有清晰的认识。
03
对项目现场进行实地踏勘，了解地形地貌、植被分 布、水文条件等自然环境因素。
收集相关资料和规范要求
01 收集与项目相关的各类图纸资料，包括规划总图、 建筑平面图、立面图、剖面图等。
03
考虑施工可行性
在设计时要考虑施工的可行性，避 免出现难以实施的设计方案。
02
标注清晰明确
对图纸中的植物种类、规格、数量 等信息进行清晰明确的标注，方便
施工和管理。
04
与其他专业协调配合
在绘制图纸时，要与其他专业如建 筑、结构、水电等协调配合，确保
图纸的完整性和一致性。
05 标注尺寸及文字 说明规范化操作 演示
设计方案呈现
利用CAD软件绘制平面图、立面图、剖面图等，直观 展示设计方案。
工程量统计
通过CAD软件快速计算工程量，提高预算准确性和效 率。
施工指导
CAD施工图作为现场施工的依据，指导施工人员按图 施工。
园林景观工程CAD施工图重要性
确保施工质量
精确的CAD施工图能够准确传达设计意图，保 证施工质量。
属性设置
属性是CAD中用于描述图形元素特性的参数，如颜色、线型、线宽等。在绘制园林景观施工图时，应根据实际需 要设置相应的属性参数，以确保图形的准确性和美观性。同时，还可以利用属性过滤器等工具，对具有相同属性 的图形元素进行批量编辑和调整。
04 植物配置与材料 表达方法探讨
植物种类选择及搭配原则
园林景观工程施工步骤及工序
园林景观工程施工步骤及工序1.规划阶段在规划阶段，施工团队需要与设计师和业主合作，确定园林景观的整体布局和功能。
工序包括：-收集信息：了解项目的背景、限制条件和业主需求。
-环境评估：评估现有场地的条件，包括土质、地形、气候等，并考虑周边环境因素。
-概念设计：根据收集的信息和评估结果，制定初步概念设计方案。
-确定预算：根据设计方案，估算项目所需的材料和劳动力成本。
-编制规划方案：根据概念设计和预算，制定详细的规划方案，包括园林布局、植物选择、照明设计等。
2.设计阶段在设计阶段，园林景观的详细设计方案将被制定出来。
工序包括：-制定施工图纸：根据规划方案，详细绘制工程图纸，包括平面图、剖面图、细部图等。
-选择材料：根据设计要求，选择适合的材料，包括石材、木材、植物等。
-水电设计：根据设计要求，进行水电设计，包括喷泉、灯光、灌溉系统等。
-植物配置：根据规划方案，选择适合场地条件和设计要求的植物，并进行布置。
3.准备工作阶段在施工前，需要进行一系列准备工作，为施工做好准备。
工序包括：-场地清理：清除现有的障碍物和不需要的植被。
-地面处理：根据设计要求进行地面平整、砂石填充等处理。
-基坑开挖：根据设计要求在场地上进行基坑开挖，为地下设施的安装做准备。
-材料采购：根据设计方案，采购所需的材料，包括石材、木材、草坪等。
4.施工阶段施工阶段是整个园林景观工程的核心阶段，工序包括：-土方工程：根据设计要求，进行填方和挖方工程，实现地势起伏和景观造型。
-硬质景观施工：包括石材铺设、木结构搭建、建筑施工等。
-软质景观施工：包括草坪铺设、植物种植、灌溉系统安装等。
-技术设施安装：包括喷泉、灯光、照明设施等技术设备的安装。
-完善细节：包括园路铺设、景观雕塑安装等。
5.完成验收阶段在施工完成后，需要对园林景观进行验收，确保工程达到设计要求。
工序包括：-室外设施验收：对园林景观中的各项设施进行室外验收，包括材料质量、施工质量等。
园林景观施工图的绘制
—景观设计文献深度规定与体现规定一、初步设计1、设计阐明书应涉及下列内容：（1）设计根据及基础资料A、摘述选址报告、用地范畴及对外合同（如征地的初步合同书）等以及设计任务书中与本专业设计有关的内容；B、设计采用的指标和原则；C、有关主管部门对本工程的规划许可技术条件、红线及用地范畴、建筑物高度、建筑容积率、绿化系数、周边环境、空间解决、交通组织、环保、文物保护、分期建设等的规定。
（2）场地概述A、阐明场地周边环境、市政基础设施配套、供应状况，与本地能源、水电、交通、公共服务设施等的互有关系；B、概述场地地形起伏、丘、川、塘等状况（如位置、流向、水深、最高最低标高、总坡向、最大坡度和普通坡度等）；C、描述场地周边建（构）筑物分布状况，场地内原有建筑物、构筑物，以及（涉及大树、文物古迹等）的保存、拆除和搬迁状况；D、与总平面有关的因素如地震、植被覆盖、汇水面积、小气候影响、洪水位等的择要叙述。
（3）总平面布置A、阐明如何因地制宜，根据地形、地质、朝向、风向、防火、卫生、交通以及环保等规定布置总平面；B、阐明功效分区原则，远近期结合意图，发展用地的考虑，人流车流路线的组织，出入口、停车场和地下停车库的布置，停车数量的拟定原则；（4）竖向设计A、阐明决定竖向设计的根据，如都市道路和管道的标高、工艺规定、运输、地形、排水、洪水位状况以及土石方平衡、取土或弃土地点、场地平整办法等；B、阐明竖向布置方式（平坡式或台阶式），地表雨水排除方式(明沟或暗管系统)等。
如采用明沟系统，还应叙述其排放地点的形式、高程等状况。
(5)交通组织A、阐明人流和车流、货流，重要出入口的布置；B、阐明道路的重要设计技术条件，如主干道、次于道的路面宽度、原则横断面形式、路面构造、转弯半径、最大纵坡以及桥涵的类型、长度、孔径、跨度与构造形式。
（6）种植设计（7）重要技术经济指标和工程量。
该表可列在总平面图上：（8）提请在设计审批时需解决或拟定的重要问题，特别是涉及总平面设计中的指标和原则方面有待解决的问题时，应具体叙述其状况及建议解决方法。
完整的景观工程施工图操作步骤
拿到扩初图后的改动与所做的准备1. 打印出总平，了解设计师的设计意图。
整体布局和各节点代表什么东西。
打印出一张，标出各节点名称，主次干道，园路，消防道，各景点的设计理念/由。
相同的节点在其名称中编入标号（景墙1，景墙3。
）尺寸是否合理。
打印一张总平，写上铺装标号和标记，为铺装意向图,为cad绘制总平铺装做准备节点，图库等资料的寻找和总结。
各节点，小品的体量是否合理.做参照1.要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图，有建筑施工图最好）自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的,方案设计没注意到的，施工里的,建筑一层等图纸上保留哪些资料：一层的文字说明（商店。
），楼号,楼层数.观察原始资料经济技术指标比如停车数量等（这个在方案阶段就该注意了）2.道路系统是否合理，消防道首先要闭合，单车道4米，双车道6米，消防车转弯半径12米，小车转弯半径9米（也有消防车9米，小车6米之说，详各地的规范）,回车场15＊15米（有些城市是18*18米），尽端式道路超过40米要设置回车场。
3. 登高面（施救面，扑救面），着火时消防车开进来时用的,一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5米到12米内不得有超过0。
8米的植物，而且是软质植物，车可以碾过去的.4. 构筑物要把底层平面放进去,屋顶面用虚线。
5。
网格图和坐标图的放样基准点、基准轴先移动到（0,0），点。
而后al对齐.6。
抓出比例，添加文字7。
绿化区域的Z型线绘制平面布置图1．平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观的大体布置。
2．用虚线明确标出消防道的中心线,用更细的虚线标出次干道的中心线。
3．图上每种东西必须必须各个标明清楚.4．平面图中的绿地用8号虚线标出地形,绿化边缘用波浪线围合。
5．样式不同的同一种节点要标明号码,比如树池1，树池2,。
(有利于绘制节点时归纳）6．注意高差之间的构造衔接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注：扩初、施工图前需要方案交底。
项目负责人在工程开始前组织相关人员进行图纸交接（内部），
或者对图纸或者模型进行推敲。
如果在扩初基础上做施工图：
负责人了解图纸，把风险点及问题列出来，组员把自己所做的项目了解一下，提出自己的想法及建议、问题。
有条件的建模推敲；然后反馈甲方及设计方。
确定最终方向。
组员配合负责人编制时间节点表格；
第一步：拿到扩出图纸之后负责人整理一套项目图框，编制项目编号，确定时间节点。
①封皮、目录（根据图纸随时变更）、设计说明（需确定景观设计面积等项目指标）
第二步：整理底图，调成以毫米为单位，找到正确坐标，删除红线范围外的元素，删除没用的图层。
尽量让BASE占用的空间最小。
把标准拷贝到BASE中，按照标准修改图层及线形。
（参考周期：根据扩初复杂程度确定）
第三步：落建筑一层平面、现状构筑物（车库、防倒塌楼梯、各种井等）平面。
（参考时间：1-2天）
①可将所有建筑一层平面图考至一个cad中，统一整理。
把柱网填充、家具、厨具等无用图例清理干净，保留房间功能说明性文字，最后仅保留建筑一层轴线、建筑一层文字、建筑一层平面三个图层。
（参考时间：1-2小时）
②将整理好的平面图落入底图，如果建筑有轴线坐标，可通过轴线坐标定位落建筑一层，如果没有，可通过地下车库等参照物的轴线落建筑一层平面。
（参考时间：半天）
③标示建筑一层竖向、楼号、层高，字体用黑体5# 0.7高宽比，平面文字用黑体、0.7高宽比（参考时间：1个小时）
④确定建筑落位后，建筑描边（参考时间：1个小时）
⑤地下车库、通风井等地面构筑物如有、需画出地下结构线，以确定覆土厚度，便于绿化水电设计布置。
（半天）
第四步：铺装排版，（参考时间：根据扩初程度3-7天）
①排版需从建筑（构筑物）的出入口开始推起
②排版时注意与周边构筑物找关系，尽量保证“中对中”原则
③ 45度斜铺铺装，尽量保证整块铺设，不切板。
④对缝，尽量保证构筑物立面贴面、顶面压顶与地面铺装对缝，
⑤节点处排版完成即可用作大大样详图
⑥铺装排版结合竖向进行。
⑦道路增加中心线，
第五步：排版之后，整理最终建施平面图落入base中，填充草皮，检查隐形消防车道、消防登高面、建筑退线、用地红线、车库线、道路中心线、建筑描边、构筑物边线、等高线，是否符合标准（线型比例、线宽等）。
（参考时间：1天）
第六步：环施推进。
①总平面小品索引图。
（参考时间：1天）
②材料使用表、小品灯具意向（参考时间：半天）
③铺装大样详图（参考时间：1天）
④通用节点详图（参考时间：半天）
⑤铺装形式图（参考时间：2天）
⑥定位定线、铺装定线（参考时间：1-2天）
第七步：
①导图（参考时间：半天）
②审图（参考时间：1天）
③改图（参考时间：1-2天）。
