《机械设计基础》复习重点、要点总结
《机械设计基础》复习重点、要点总结
《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中，主要的设计准则习题1-1 机械零件常见的失效形式有哪些？1-2 在机械设计中，主要的设计准则有哪些？1-3 在机械设计中，选用材料的依据是什么？第2章润滑与密封概述复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类？各有何特点？2-2 润滑剂的作用是什麽？常用润滑剂有几类？第3章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。
3.1 运动副及其分类运动副：构件间的可动联接。
（既保持直接接触，又能产生一定的相对运动）按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。
3.2 平面机构自由度的计算一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。
当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为F=3n-2P L-P H (1-1)下面举例说明此式的应用。
例1-1 试计算下图所示颚式破碎机机构的自由度。
解由其机构运动简图不难看出，该机构有3个活动构件，n=3；包含4个转动副，P L=4；没有高副，P H=0。
因此，由式(1-1)得该机构自由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平面机构自由度的注意事项应用式(1-1)计算平面机构自由度时，还必须注意以下一些特殊情况。
1. 复合铰链2. 局部自由度3. 虚约束例3-2 试计算图3-9所示大筛机构的自由度。
解机构中的滚子有一个局部自由度。
顶杆与机架在E和E′组成两个导路平行的移动副，其中之一为虚约束。
机械设计基础复习总结
自由度计算小结自由度计算公式:F ＝3n －2Pl －Ph机构自由度＝3×活动构件数－(2×低副数+1×高副数)计算步骤:（1）确定活动构件数目（2）确定运动副种类和数目（3）确定特殊结构: 局部自由度、虚约束、复合铰链（4）计算、验证自由度例 计算图所示机构的自由度 (若存在局部自由度、复合铰链、虚约束请标出）。
键联接和花键联接键联接的主要类型有: 平键联接、半圆键联接、楔键联接和切向键联接等。
1.平键联接键工作原理:两侧面是工作面, 靠两侧面挤压传递转矩。
成对使用:承载能力不够时采用, 按 180°布置两个键。
一对平键按1.5 个键计算。
2.半圆键联接工作原理: 两侧面是工作面, 侧面挤压传递转矩。
4、3.楔键联接5、工作原理: 上下表面为工作面, 靠摩擦力传递转矩。
6、切向键联接● 工作原理:键的窄面是工作面, 靠工作面上的挤压力和轴与轮毂间的摩擦力来传递转矩。
● 一个切向键只能传递单向力矩, 双向力矩时, 需要采用两个切向键, 两键的夹角为 。
● 花键联接是有外花键和内花键组成。
花键联接可用于静联接或动联接。
按齿形不同可以分为矩形花键和渐开线花键两类, 两种花键均已标准化。
矩形花键定心方式为小径定心, 特点是定心精度高, 定心稳定性好。
渐开线花键定心方式为齿形定心, 具有自动定心作用, 有利于各齿间的均匀承载。
螺纹联接1.螺栓联接按其受力状况不同, 分为普通螺栓联接和铰制孔用螺栓联接。
2.普通螺栓, 其主要失效形式为螺栓杆和螺纹部分发生断裂（受拉）；铰制孔用螺栓联接, 其主要失效形式为螺栓杆和孔壁见压溃或螺栓杆被剪断（受剪）。
3.防松的根本问题是防止螺旋副的相对转动。
（1）摩擦防松 对顶螺母、弹簧垫圈、自锁螺母（2）机械防松 槽型螺母和开口销、圆螺母和带翘垫圈、止动垫圈、串联钢丝4.螺纹联接的预紧目的: 在于增强联接的可靠性和紧密性, 以防止受载后被连接件间出现缝隙或发生相对滑移。
(完整word版)《机械设计基础》知识点汇总.
机械设计基础》知识点汇总1、具有以下三个特征的实物组合体称为机器。
（1）都是人为的各种实物的组合。
（2）组成机器的各种实物间具有确定的相对运动。
（3）可代替或减轻人的劳动，完成有用的机械功或转换机械能。
2、机构主要用来传递和变换运动。
机器主要用来传递和变换能量。
3、零件是组成机器的最小单元，也是机器的制造单元，机器是由若干个不同的零件组装而成的。
各种机器经常用到的零件称为通用零件。
特定的机器中用到的零件称为专用零件。
4、构件是机器的运动单元，一般由若干个零件刚性联接而成，也可以是单一的零件。
若从运动的角度来讲，可以认为机器是由若干个构件组装而成的。
根据功能的不同，一部完整的机器由以下四部分组成：1. 原动部分：机器的动力来源。
2. 工作部分：完成工作任务的部分。
3. 传动部分：把原动机的运动和动力传递给工作机。
4. 控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。
5、物体间机械作用的形式是多种多样的，力对物体的效应取决于力的大小、方向和作用点，这三者被称为力的三要素。
公理1 二力平衡公理作用在刚体上的两个力，使刚体保持平衡的必要和充分条件是：这两个力大小相等，方向相反，且作用在同一条直线上。
对于变形体而言，二力平衡公理只是必要条件，但不是充分条件。
公理2 加减平衡力系公理在已知力系上加上或者减去任意平衡力系，并不改变原力系对刚体的作用。
推论1 力的可传性原理作用在刚体上某点的力，可以沿着它的作用线移动到刚体内任意一点，并不改变该力对刚体的作用效应。
公理 3 力的平行四边形公理作用在刚体上同一点的两个力，可以合成为一个合力。
合力的作用点也在该点，合力的大小、方向，由这两个力为边构成的平行四边形的对角线确定。
推论2 三力平衡汇交原理：作用在刚体上三个相互平衡的力，若其中两个力的作用线汇交于一点，则第三个力的作用线通过汇交点。
公理4 作用与反作用公理两物体间的作用力与反作用力总是同时存在，且大小相等、方向相反、沿同一条直线，分别作用在这两个物体上。
(机械设计基础)
《机械设计基础》复习要点一、基本知识：1．模数m=2mm,压力角a=20 度，齿数z=20，齿顶圆直径 da=44.0mm ，齿根圆直径d f=35.0mm 的渐开线直齿圆柱齿轮是齿轮。
2．渐开线直齿圆柱外齿轮齿廓根切发生在场合。
3．速比不等于１的带传动，当工作能力不足时，传动带将在打滑。
4．带传动在工作时产生弹性滑动，是由于。
5．滚动轴承轴系两端固定支承方式常用在和时。
6．键的结构尺寸：b×h是根据选择的。
7．带传动中，带上受的三种应力是应力，应力和应力。
最大应力等于，它发生在处。
8．带传动与齿轮传动一起做减速工作时，宜将带传动布置在齿轮传动之。
9．确定单根带所能传递功率的极限值P0的前提条件是。
10．普通平键的工作面是（）。
11．带传动不能保证精确的传动比，其原因是。
12．普通Ｖ带带轮的槽形角随带轮直径的减小而。
13．为了减少装夹工件的时间，同一轴上不同轴段处的键槽应布置在轴的。
14．一定型号V带中的离心拉应力，与带线速度。
15．在一传动机构中，有圆锥齿轮传动和圆柱齿轮传动时，应将圆锥齿轮传动安排在（）16．对轴进行表面强化处理，可以提高轴的。
17．工作时只承受弯矩，不传递转矩的轴，称为，自行车的前轴是。
18．转轴设计中在初估轴径时，轴的直径是按来初步确定的19．增大轴在截面变化处的过度圆角半径，可以。
20．开式齿轮传动的主要失效形式是齿面（）。
21．滚动轴承62312中轴承的内径为（）壹22．带传动的设计准则为。
23．带传动主要依靠来传递运动和动力的。
24．负变位齿轮的分度圆齿槽宽标准齿轮的分度圆齿槽宽。
25．工作时同时承受弯矩和传递转矩的轴，称为，自行车的中轴是。
26．轴的常用材料主要是。
27．在轴的设计中，采用轴环是。
28．为了使齿轮、轴承等有配合要求的零件装拆方便，并减少配合表面的擦伤，在配合轴段前应采用的轴径。
29．为了使零件能靠紧轴肩而得到准确可靠的定位，轴肩处的过渡圆角半径r必须与之相匹配的零件毂孔端部的圆角半径R或倒角尺寸C。

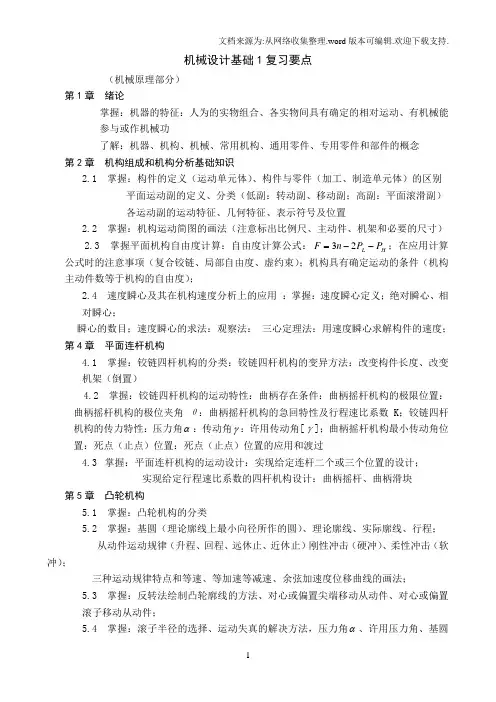

机械设计基础1复习要点(全部)
机械设计基础1复习要点（机械原理部分）第1章 绪论掌握：机器的特征：人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功了解：机器、机构、机械、常用机构、通用零件、专用零件和部件的概念第2章 机构组成和机构分析基础知识2.1 掌握：构件的定义（运动单元体）、构件与零件（加工、制造单元体）的区别平面运动副的定义、分类（低副：转动副、移动副；高副：平面滚滑副）各运动副的运动特征、几何特征、表示符号及位置2.2 掌握：机构运动简图的画法（注意标出比例尺、主动件、机架和必要的尺寸）2.3 掌握平面机构自由度计算：自由度计算公式：H L P P n F --=23；在应用计算公式时的注意事项（复合铰链、局部自由度、虚约束）；机构具有确定运动的条件（机构主动件数等于机构的自由度）；2.4 速度瞬心及其在机构速度分析上的应用 ：掌握：速度瞬心定义；绝对瞬心、相对瞬心；瞬心的数目；速度瞬心的求法：观察法： 三心定理法：用速度瞬心求解构件的速度；第4章 平面连杆机构4.1 掌握：铰链四杆机构的分类：铰链四杆机构的变异方法：改变构件长度、改变机架（倒置）4.2 掌握：铰链四杆机构的运动特性：曲柄存在条件：曲柄摇杆机构的极限位置：曲柄摇杆机构的极位夹角θ：曲柄摇杆机构的急回特性及行程速比系数 K ；铰链四杆机构的传力特性：压力角α：传动角γ：许用传动角[γ]；曲柄摇杆机构最小传动角位置：死点（止点）位置：死点（止点）位置的应用和渡过4.3 掌握：平面连杆机构的运动设计：实现给定连杆二个或三个位置的设计；实现给定行程速比系数的四杆机构设计：曲柄摇杆、曲柄滑块第5章 凸轮机构5.1 掌握：凸轮机构的分类5.2 掌握：基圆（理论廓线上最小向径所作的圆）、理论廓线、实际廓线、行程；从动件运动规律（升程、回程、远休止、近休止）刚性冲击（硬冲）、柔性冲击（软冲）；三种运动规律特点和等速、等加速等减速、余弦加速度位移曲线的画法；5.3 掌握：反转法绘制凸轮廓线的方法、对心或偏置尖端移动从动件、对心或偏置滚子移动从动件；5.4 掌握：滚子半径的选择、运动失真的解决方法，压力角α、许用压力角、基圆半径的确定；第6章 齿轮传动6.2 掌握齿廓啮合基本定律 定传动比条件、节点、节圆、共轭齿廓6.3 掌握：渐开线的形成、特点及方程；一对渐开线齿廓啮合特性：定传动比特性、可分性；一对渐开线齿廓啮合时啮合角、啮合线保持不变；6.4 掌握：渐开线齿轮个部分名称：基本参数：齿数、模数、压力角、齿顶高系数、顶隙系数；计算分度圆、基圆、齿顶圆、齿根圆；齿顶高、齿根高、齿全高，齿距（周节）、齿厚、齿槽宽；外啮合标准中心距；标准安装：分度圆与节圆重合（d d ='、αα='）； 一对渐开线齿轮啮合条件：正确啮合条件、连续传动条件、重合度的几何含义；一对渐开线齿轮啮合过程：起始啮合点（入啮点）、终止啮合点（脱啮点）；实际啮合线、理论啮合线、极限啮合点；6.5 了解：范成法加工齿轮的特点、根切现象及产生的原因、不根切的最少齿数第8章 轮系和减速器8.1 掌握：定轴轮系、周转轮系、混合轮系概念8.2 掌握：定轴轮系传动比计算，包括转向判定；周转轮系传动比计算；混合轮系传动比计算：第11章 其他传动机构11.1 掌握：棘轮机构的组成、工作原理、类型（齿式、摩擦式）运动特性：有噪音有磨损、运动准确性差、自动啮紧条件；11.2 掌握：槽轮机构组成、类型（外槽轮机构、内槽轮机构）、定位装置（锁止弧）、运动特性：连续转动转换为单向间歇转动了解：最少槽数、运动特性系数、主动拨销进出槽轮的瞬时其速度应与槽的中心线重合且有软冲、动力特性概念：第20章 机械系统动力学设计20.1 掌握：作用在机械上的力：驱动力、工作阻力等效构件、等效力矩、等效转动惯量、等效力、等效质量、等效动力学模型等效原则：等效力矩e M 、等效力e F ：功或功率相等等效转动惯量e J 、等效质量e m ：动能相等 等效方程：∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e M v F M 1cos ωωωα∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=n i i si si i e J v m J 122ωωω ∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e v M v v F F 1cos ωα∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=ni i si si i e v J v v m m 122ω20.2 掌握：机器运动的三个阶段、周期性速度波动的原因、调节周期性速度波动的目的（限制速度波动幅值）和方法（转动惯量）平均角速度、不均匀系数；掌握等效力矩为位置函数时，飞轮转动惯量计算：[][]J n W J W J m F -∆=-∆≥δπδω22max 2max900 掌握：能量指示图、最大盈亏功、最大速度位置、最小速度位置20.3 掌握：静平衡的力学条件：0=∑i F ；动平衡的力学条件：0=∑i F 、0=∑i M 与平衡方法。

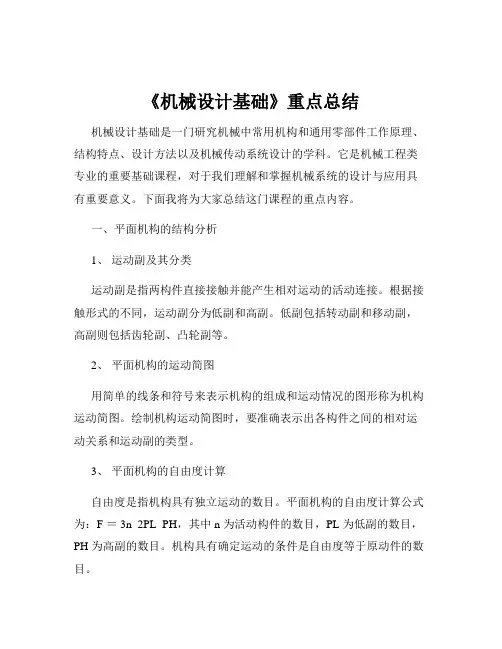

《机械设计基础》重点总结
《机械设计基础》重点总结机械设计基础是一门研究机械中常用机构和通用零部件工作原理、结构特点、设计方法以及机械传动系统设计的学科。
它是机械工程类专业的重要基础课程，对于我们理解和掌握机械系统的设计与应用具有重要意义。
下面我将为大家总结这门课程的重点内容。
一、平面机构的结构分析1、运动副及其分类运动副是指两构件直接接触并能产生相对运动的活动连接。
根据接触形式的不同，运动副分为低副和高副。
低副包括转动副和移动副，高副则包括齿轮副、凸轮副等。
2、平面机构的运动简图用简单的线条和符号来表示机构的组成和运动情况的图形称为机构运动简图。
绘制机构运动简图时，要准确表示出各构件之间的相对运动关系和运动副的类型。
3、平面机构的自由度计算自由度是指机构具有独立运动的数目。
平面机构的自由度计算公式为：F ＝ 3n 2PL PH，其中 n 为活动构件的数目，PL 为低副的数目，PH 为高副的数目。
机构具有确定运动的条件是自由度等于原动件的数目。
二、平面连杆机构1、铰链四杆机构的基本类型铰链四杆机构包括曲柄摇杆机构、双曲柄机构和双摇杆机构。
其类型取决于各杆的长度关系和机架的选择。
2、铰链四杆机构的演化形式通过改变构件的形状、相对长度以及运动副的尺寸等，可以将铰链四杆机构演化成曲柄滑块机构、导杆机构、摇块机构和定块机构等。
3、平面连杆机构的运动特性包括急回特性、压力角和传动角等。
急回特性可以提高工作效率，压力角越小、传动角越大，机构的传动性能越好。
三、凸轮机构1、凸轮机构的类型按凸轮的形状可分为盘形凸轮、移动凸轮和圆柱凸轮；按从动件的端部形状可分为尖顶从动件、滚子从动件和平底从动件。
2、凸轮机构的运动规律常用的运动规律有等速运动规律、等加速等减速运动规律、余弦加速度运动规律和正弦加速度运动规律等。
不同的运动规律适用于不同的工作场合。
3、凸轮机构的设计设计凸轮机构时，需要根据工作要求确定凸轮的基圆半径、滚子半径、从动件的行程和运动规律等参数。
机械设计基础笔记知识点
机械设计基础笔记知识点一、机械设计概论1. 机械设计的定义和作用机械设计是指以人工制作的机械装置为研究对象，通过综合运用机械学、工程力学等知识，进行构思、设计和分析等工作，以满足特定的技术要求和经济要求。
2. 机械设计的基本原则和设计流程机械设计的基本原则包括适应性原则、合理性原则、先进性原则等，并按照设计流程依次进行项目论证、需求分析、方案设计、详细设计、制造和试验等阶段。
二、材料力学基础1. 材料的力学性能指标材料的力学性能指标主要包括强度、刚度、韧性、疲劳性能等。
其中强度是材料在受力时所能承受的最大应力，刚度是材料在受力时所表现出来的抗变形能力，韧性是材料在发生破坏前能吸收的能量，疲劳性能是材料在循环受力下出现破坏的抗性。
2. 应力和应变材料受到外力作用时，内部会产生相应的应力和应变。
应力是单位面积上的力的大小，应变是材料单位长度的变形量。
常见的应力形式包括拉应力、压应力、剪应力等。
三、机械零件设计1. 连接零件的设计连接零件是机械装置中起连接部件间传递力和传递运动的作用。
常见的连接方式有螺栓连接、销连接、键连接等。
在连接零件设计中，需要考虑连接强度、刚度、可拆卸性和工艺性等因素。
2. 轴的设计轴是机械装置上用来传递动力和转动运动的零件。
轴的设计需要考虑强度、刚度、平衡性和传递功率等因素。
轴的材料一般选用高强度的合金钢。
3. 螺纹的设计螺纹是机械装置中常用的连接方式之一。
螺纹的设计需要确定螺纹规格、螺纹传递力、螺纹疲劳寿命和螺纹的配合等参数。
四、机械传动设计1. 齿轮传动的设计齿轮传动是机械装置中常用的传动方式之一。
齿轮传动设计需要确定齿轮的模数、齿轮的参数、齿轮的传动比和齿轮的轴向力等。
2. 带传动的设计带传动是利用带传递动力和运动的方式。
带传动设计需要确定带的类型、传动比和带轮的尺寸等。
3. 链传动的设计链传动是一种静止的链条将动力传递给另一部分。
链传动设计需要确定链条的参数、链轮的尺寸等。
《机械设计基础》期末复习知识
《机械设计基础》期末复习知识目录一、内容概览 (2)1.1 机械设计基础课程的目的和任务 (3)1.2 机械设计的基本要求和一般过程 (4)二、机械设计中的力学原理 (5)2.1 力学基本概念 (7)2.2 杠杆原理与杠杆分析 (8)2.3 静定与静不定的概念及其应用 (9)2.4 连接件的强度计算 (10)2.5 转动件的强度和刚度计算 (11)三、机械零件的设计 (12)3.1 零件寿命与材料选择 (13)3.2 轴、轴承和齿轮的设计 (15)3.3 连接件的设计 (16)3.4 弹簧的设计 (18)四、机械系统的设计与分析 (19)4.1 机械系统运动方案设计 (20)4.2 机械系统的动力学分析 (22)4.3 机械系统的结构分析 (24)4.4 机械系统的控制分析 (25)五、机械系统的设计实例 (26)5.1 自动机床设计实例 (28)5.2 数控机床设计实例 (29)5.3 汽车发动机设计实例 (31)六、期末复习题及解答 (32)6.1 基础知识选择题 (33)6.2 应用能力计算题 (33)6.3 设计题及分析题 (34)七、参考答案 (35)7.1 基础知识选择题答案 (37)7.2 应用能力计算题答案 (38)7.3 设计题及分析题答案 (39)一、内容概览《机械设计基础》是机械工程及相关专业的核心课程，旨在培养学生机械系统设计的基本能力和综合素质。
本课程内容广泛，涵盖了机械系统设计中的基本原理、结构分析、传动设计、支承设计、控制设计以及现代设计方法等多个方面。
机械系统设计概述：介绍机械系统设计的基本概念、设计目标和步骤，帮助学生建立整体观念，理解机械系统设计的综合性。
机械零件设计：详细阐述各类机械零件的设计原理和方法，包括齿轮、轴承、联轴器、弹簧等，注重实际应用和标准规范。
机械传动设计：讲解机械传动的分类、特点和应用，重点分析带传动、链传动、齿轮传动和蜗杆传动的设计计算方法和实际应用。
机械设计基础复习资料(综合整理)
机械设计基础复习资料一、基础知识0、零件（独立的机械制造单元）组成（无相对运动）构件（一个或多个零件、是刚体；独立的运动单元）组成（动连接）机构（构件组合体）；两构件直接接触的可动连接称为运动副；运动副要素（点、线、面）；平面运动副、空间运动副；转动副、移动副、高副（滚动副）；点接触或线接触的运动副称为高副（两个自由度、一个约束）、面接触的运动副称为低副（一个自由度、两个约束，如转动副和移动副）0.1曲柄存在的必要条件：最短杆与最长杆长度之和小于其余两杆长度之和。
连架杆和机架中必有一杆是最短杆。
0.2在四杆机构中，不满足曲柄存在条件的为双摇杆机构，满足后，若以最短杆为机架，则为双曲柄机构；若以最短杆相对的杆为机架则为双摇杆机构；若以最短杆的两邻杆之一为机架，则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时，速度会突变，在速度突变处有刚性冲击，只能适用于低速凸轮机构；从动件作等加等减速运动规律时，有柔性冲击，适用于中、低速凸轮机构；从动件作简谐运动时，在始末位置加速度也会变化，也有柔性冲击，之适用于中速凸轮，只有当从动件做无停程的升降升连续往复运动时，才可以得到连续的加速度曲线（正弦加速度运动规律），无冲击，可适用于高速传动。
0.4凸轮基圆半径和凸轮机构压力角有关，当基圆半径减小时，压力角增大；反之，当基圆半径增大时，压力角减小。
设计时应适当增大基圆半径，以减小压力角，改善凸轮受力情况。
0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件，齿轮传动可分为开式传动两种。
1.1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说，齿面点蚀，轮齿折断和胶合是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿面弯曲疲劳强度进行校核。
1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。
机械设计基础复习要点
机械设计基础复习要点第一章平面机构运动简图一、基本概念：1、运动副：由两构件组成的可动联接。
三要素：两构件组成、直接接触、有相对运动2、约束：对物体运动的限制。
3、机构运动简图：根据机构的运动尺寸，按一定的比例尺定出各运动副的位置，用国标规定的运动副及常用机构运动简图的符号和简单的线条将机构的运动情况表示出来，与原机构运动特性完全相同的，表示机构运动情况的简化图形。
机构示意图：表示机构的运动情况，不严格地按比例来绘制的简图。
4、机构的自由度：机构中各构件相对于机架所具有的独立运动5、机构具有确定运动的条件：机构的原动件数应等于机构的自由度数6、复合铰链——两个以上的构件同在一处以转动副相联接。
（可以使机构的结构更紧凑）7、局部自由度——某些不影响整个机构运动的自由度。
(用来改善机构的运动摩擦状况)8、虚约束——在机构运动中，有些约束对机构自由度的影响是重复的（虽然对机构的运动不起限制作用，但对构件的强度和刚度的提高以及保证机构的顺利进行等是有利的）。
二、计算下列机构的自由度书后习题1-6第二章：平面连杆机构一、基本概念：平面连杆机构——许多刚性构件用低副联接组成的平面机构。
铰链四杆机构——全部回转副组成的平面四杆机构。
铰链四杆机构的组成：⎪⎪⎩⎪⎪⎨⎧⎩⎨⎧2314连杆：—摇杆—摆动只能在一定角度范围内—曲柄—能作整周回转、连架杆：机架： 铰链四杆机构的基本型式：曲柄摇杆机构 双曲柄机构 双摇杆机构铰链四杆机构的演化形式：改变构件的相对长度、取不同的构件为机架、扩大转动副的半径演化为偏心轮机构曲柄存在条件1、最短杆与最长杆的长度之和应小于或等于其余两杆长度之和。
2、曲柄是由最短杆与其邻边组成。
急回运动：输出构件摆回的速度大于其工作行程的速度，输出构件的这种运动性质称为急回运动（曲柄摇杆机构、偏置曲柄滑块机构、摆动导杆机构有急回特性）行程速比系数：用来表明急回运动的急回程度死点位置：连杆与从动件共线。
机械设计基础考试重点
机械设计基础知识点一、 绪论1、机器：用来变换或传递能量、物料、信息的机械装置;2、机构：把一个或几个构件的运动,变换成其他构件所需的具有确定运动的构件系统;3、构件是指组成机械的运动单元；零件指组成机械的制造单元;二、 机械设计基础知识1、 失效：机械零件丧失工作能力或达不到设计要求性能时,称为失效;2、零件失效形式及原因：1) 断裂失效：零件在受拉压弯剪扭等外载荷作用,某一危险截面应力超过零件的强度极限发生的断裂、2) 变形失效：作用于零件上的应力超过材料的屈服极限,则零件将产生塑性变形、3) 表面损伤失效：零件的表面操作破坏主要是腐蚀、磨损和接触疲劳;3、应力和应力循环特性：可用min max /σσ=r 来表示变应力的不对称程度;r=+1为静应力；r=0为脉动循环变应力；r=-1为对称循环变应力,-1<r<+1为不对称循环变应力;4、零件设计准则：强度准则、刚度准则、耐磨性准则、振动稳定性准则、耐热性准则、可靠性准则;5、机械零件材料选择的基本原则：1) 材料的使用性能应满足工作要求力学、物理、化学、2) 材料的工艺性能满足制造要求铸造性、可锻性、焊接性、热处理性、切削加工性、3) 力求零件生产的总成本最低相对价格、资源状况、总成本;6、摩擦类型：按摩擦表面间的润滑状态不同分为：干摩擦、边界摩擦、流体摩擦、混合摩擦;7、磨损：由于机械作用或伴有物理化学作用,运动副表面材料不断损失的现象称为磨损,分类：粘着磨损、磨粒磨损、表面疲劳磨损、腐蚀磨损;8、常用润滑剂：润滑油、润滑脂9、零件结构工艺性的基本要求：毛坯选择合理、结构简单合理、制造精度及表面粗糙度规定适当;三、 平面机构基础知识1、 运动副：两构件直接接触,并保持一定相对运动,则将此两构件可动连接称之为运动副;按照接触形式,通常把运动副分为低副和高副两类;2、平面机构的自由度：机构能产生独立运动的数目称为机构的自由度;设平面机构中共有n 个活动构件,在各构件尚未构成运动副时,它共有3n 个自由度;而当各构件构成运动副后,设共有个低副和个高副,则机构的自由度为F=3n-2-H L P P -;3、机构具有确定运动的条件：机构自由度应大于0,且机构的原动件的数目应等于机构的自由度的数目;当机构不满足这一条件时,如果机构的原动件数小于机构的自由度,机构的运动不能确定;如果原动件数大于机构的自由度,机构不能产生运动,并将导致机构中最薄弱环节的损坏4、复合铰链、局部自由度、虚约束各自的引入5、瞬心：两构件互作平面相对运动时,在任一瞬时都可以认为它们是绕某一点作相对转动;该点即为两构件的速度瞬心;6、三心定理：作相对平面运动的三个构件共有三个瞬心,这三个瞬心位于同一直线上;四、平面连杆机构1、平面连杆机构基本类型：按两连架杆的运动形式将铰链四杆分为三种：曲柄摇杆机构、双曲柄机构、双摇杆机构;2、平面四杆机构的演化：1)曲柄摇杆机构、2)曲柄滑块机构、3)导杆机构、4)摇块机构、5)定块机构、6)偏心轮机构、7)双滑块机构;3、铰链四杆机构有周转副的条件是：1)最短杆与最长杆的长度之和小于或等于其他两杆的长度之和;2)组成该周转副的两杆中必有一杆为四杆中的最短杆;4、不同形式的获得条件：1)当最短杆为机架时,机架上有两个周转副,故得双曲柄机构；2)当最短杆为连架杆时,机架上有一个周转副,该四杆机构将成为曲柄摇杆机构；3)当最短杆为连杆时,机架上没有周转副,得到双摇杆机构;5、急回动动特性：摇杆在摆去与摆回时的速度不同的性质;6、行程速度变化系数K：K=180°+θ/180°-θ机构在两个极位时,原动件AB所处两个位置之间的锐角θ称为极位夹角θ角越大,K值越大,机构的急回特性也越显着7、压力角：从动件驱动力F与力作用点绝对速度所夹锐角;压力角的余角称为传动角;为了保证机构据传动性能良好,设计通常应使minγ≥40°；在传递力矩较大时,则应使minγ≥50°,对于一些受力很小或不常使用的操作机构,则可允许传动角小些,只要不发生自锁即可;8、死点：设摇杆CD为主动件,则当机构处于图示两个位置之一时,连杆与从动曲柄共线,出现了传动角等于0度的情况;这时主动什CD通过连杆作用于从动件AB 上的力恰好通过其回转中心,所以不能使构件AB转动而出现“顶死”现象;机构的此种位置称为死点;五、凸轮机构1、由于加速度发生无穷大突变而产生的冲击称为刚性冲击,由于加速度的有限值突变产生的冲击称为柔性冲击;2、基圆：以凸轮轮廓曲线的最小向径0r为半径所作的圆称为凸轮的基圆;3、压力角：从动件运动方向与力F之间所夹的锐角即为压力角;4、滚子半径的选择：设理论轮廓曲线外凸部分的最小曲率半径为min ρ,滚子半径为T r ,则相应位置实际轮廓曲线的曲率半径'ρ为'ρ=min ρ-T r ; 且有1) 当min ρ>T r 时,'ρ>0,实际轮廓曲线为一平滑曲线,从动件的运动不会出现失真;2) 当min ρ=T r 时,'ρ=0,实际轮廓曲线出现尖点,尖点极易磨损,磨损后,会使从动件的运动出现失真;3) 当min ρ<T r 时,'ρ<0,实际轮廓曲线出现相交,图中交点以上的轮廓曲线在实际加工时会被切去,使从动件的运动出现严重的失真,这在实际生产中是不允许的;六、 齿轮传动1、齿廓啮合基本定律：一对传动齿轮的瞬时角速比与其连心线被齿廓接触点公法线所分割的两段长度成反比,这个规律称为齿廓啮合基本定律;2、渐开线定义及其性质：当一直线沿某圆作纯滚动时,此直线上任意一点K 的轨迹称为该圆的渐开线,这个圆称为渐开线的基圆,该直线称为渐开线的发生线; 性质：1) 发生线在基圆上滚过的长度等于基圆上被滚过的弧长;2) 渐开线上任意一点的公法线必与基圆相切;3) 渐开线上各点的曲率半径不同,离基圆远,曲率半径越大,渐开线越平缓;4) 渐开线的形状取决于基圆的大小,同一基圆上的渐开线形状相同,不同基圆上的渐开线形状不同,基圆越大,渐开线越平直,基圆半径为无穷大时,渐开线为直线;5) 渐开线是从基圆开始向外展开的,故基圆内无渐开线;6) 渐开线上各点的压力角不相等,离基圆越远,压力角越大;3、渐开线齿廓的啮合特性：1) 四线合一啮合线、过啮合点的公法线、基圆的公切线和正压力作用线四线合一；2) 啮合线为一直线,啮合角为一定值；3) 中心距可调性;4、渐开线标准齿轮正确啮合条件：m1=m2=m,α1=α2=α;5、齿轮连续传动的条件是1/21≥=b p B B εPb 表示基圆齿距,ε越大,表示多对轮齿同时啮合的概率越大,齿轮传动越平稳;6、根切现象：用范成法加工齿轮,当刀具的齿顶线与啮合线的交点超出啮合极限点时,会出现轮齿根部的渐开线齿廓被刀具切去一部分的现象,称为根切;7、最少齿数：根切的产生与齿轮的齿数相关,齿数越少,越容易产生根切;标准齿轮欲避免根切,其齿数必须大于或等于不发生根切时的最少齿数,对于正常齿制的齿轮,最小为17,短齿制齿轮为14,若要求齿轮的齿数小于最少齿数而又不发生根切,则应采用变位齿轮;8、变位齿轮：以切削标准齿轮的位置为基准,将刀具的位置沿径向移动一段距离,这一距离称为刀具的变位量,以xm 表示;其中m 为模数,x 为变位系数;并规定刀具远离轮坯中心的变位系数为正,刀具靠近轮坯中心的变位系数为负;当刀具变位后,与分度圆相切的不是刀具的中线,而是刀具节线,这样切出的齿轮称为变位齿轮;9、轮齿常见的失效形式：1) 轮齿折断 2) 齿面点蚀 3) 齿面胶合 4) 齿面磨损5) 塑性变形;10、斜齿圆柱齿轮传动的正确啮合条件：n n n n n n m m m αααββ====-=212121;;m 、α分别代表两轮的法面模数和法面压力角;11、直齿圆锥齿轮正确啮合的条件：m1=m2=m,α1=α2=αm 、α分别代表两轮的大端模数和压力角;12、蜗杆传动正确啮合的条件是：ααα====2121;t a t a m m m m 、α分别代表蜗杆轴向模数、蜗轮端面模数和蜗杆轴向压力角、蜗轮端面压力角;13、齿轮传动的润滑方式：浸油润滑、喷油润滑七、 轮系1、平面定轴轮系传动比的计算公式：; 周转轮系传动比的计算公式：H n H m H n H m Hmn i ωωωωωω--==齿数连乘积转化轮系中所有主动轮齿数连乘积转化轮系中所有从动轮±= 2、轮系的应用：1) 实现相距较远的两轴之间的传动；2) 实现变速传动；3) 获得大的传动比；4) 实现换向传动；5) 实现运动的合成与分解;八、 带传动与链传动1、打滑现象：当传动的功率P 增大时,有效接力也相应增大,即要求带和带轮接触面上有更大的摩擦力来维持传动;但是,在一定的初拉力下,带和带轮接触面上所能产生的摩擦力有一极限值,称为临界摩擦力或临界有效拉力;当传递的圆周力超过该极限值时,带就在带轮上打滑,即所谓的打滑现象;2、带中最大应力发生在绕入小带轮的点处,其值为:3、带传动的弹性滑动：1) 传动带是弹性体,受力后会产生弹性伸长,带传动工作时,和松边的拉力不等,因而弹性伸长也不同;2) 带在绕过主动轮时,作用在带上的拉力逐渐减小,弹性伸长量也相应减小;3) 因而带在随主动轮前进的同时,沿着主动轮渐渐身后收缩滑动,而在带动从动轮旋转时,情况正好相反,即一边带动从动轮旋转,一边尚其表面向前拉伸滑动;4) 这种由于带的弹性和接力差引起的带在带轮上的滑动,称为带的弹性滑动;4、带的打滑是两个完全不同的概念;弹性滑动是带传动工作时的固有特性,只要主动轮一驱动,紧边和松边就产生拉力差,弹性滑动不可避免;而打滑是因为过载引起的全面滑动,是可以采取措施避免的;5、带传动的包角要求：小带轮包角／a 57.3×﹚d -﹙d ±18012=α,其中d2,d1分别表示大带轮和小带轮的直径,a 表示中心距;6、带传动的最大应力发生在小带轮某一点：其值为c b σσσσ++=11max ,其中1σ=A F /1A 为带的横截面积为紧边拉应力；A qvv A F cc //==σq 为每米长的质量,v 为带速；d YE b /2=σY 表示带截面的节面到最外层的距离；E 为带的弹性模量；d 为带轮直径;7、链传动优缺点：与带传动相比,其主要优点是：1) 能获得准确的平均传动比；2) 所需张紧力小,因而作用在轴上的压力小,3) 结构更为紧凑,传动效率较高,4) 可在高温、油污、潮湿等恶劣环境下工作；与齿轮传动相比较优点：1) 中心距较大而结构较简单,2) 制造与安装精度要求较低;链传动的主要缺点是：1) 瞬时传动比不恒定,2) 传动平稳性差,工作时有一定的冲击和噪声;8、链节距：链条上相邻两销轴的中心距称为链节距,以p 表示,它是链条最主要的参数,滚子链使用时为封闭环形,链条长度以链节数来表示;当链节数为偶数时,链条连接成环形时正好是外链板与内链板相连接,接头处可用开口销和弹簧夹来锁住活动的销轴,当链节数为奇数时,则需要采用过渡链节,链条受力后,过渡链节的链节除受拉力外,还承受附加的弯矩;因此应避免采用奇数链节;九、 连接与弹簧1、螺纹副：外螺纹与内螺纹旋合面组成螺纹副,亦称螺旋副;2、自锁条件：对于矩形螺纹,螺纹副的自锁条件为ρϕ≤,其中ϕ为斜面倾角,ρ为摩擦角;对于非矩形螺纹,其自锁条件为v ρϕ≤,其中v ρ为当量摩擦角,并且有v v f f ρβtan cos /==;3、螺纹的预紧：在一般的螺纹连接中,螺纹装配时都应拧紧,这时螺纹连接受到预紧力的作用,对于重要的螺纹连接,为了保证连接的可靠性、强度和密封性要求,应控制预紧力的大小;4、螺纹的防松：为了保证安全可靠,设计螺纹连接时要采取必要的防松措施;螺纹连接防松的根本问题在于防止螺纹副的相对转动;1) 在静载荷和工作温度变化不大的情况下,拧紧的螺纹连接件因满足自锁性条件一般不会自动松脱;2) 但在冲击、振动和变载的作用下,预紧力可能在某一瞬间消失,连接仍有可能自行松脱而影响正常工作,甚至发生严重事故;3) 当温度变化较大或在高温条件下工作时,连接件与被连接件的温度变形或材料的蠕变,也可能引起松脱;5、防松措施：1) 摩擦防松弹簧垫圈、双螺母、尼龙圈锁紧螺母、2) 机械防松开口销与槽形螺母、止动垫圈与圆螺母、3) 粘合防松6、螺栓的主要失效形式有：1) 螺栓杆拉断；2) 螺纹的压溃和剪断；3) 经常装拆时会因磨损而发生滑扣现象;7、键：平键和半圆键工作面是两侧面；楔键和切向键工作面是上下面;十、 轴承滚动轴承、滑动轴承1、滚动轴承分类：按滚动体形状可以分为球轴承和滚子轴承；按承受载荷的方向或公称接触角的不同,滚动轴承可以分为向心轴承和推力轴承;2、滚动轴承特点：主要优点是：1) 摩擦阻力小、启动灵活、效率高； 2) 轴承单位宽度的承载能力较强； 3) 极大地减少了有色金属的消耗；4) 易于互换,润滑和维护方便; 主要缺点是：1) 接触应力高,抗冲击能力较差,高速重载荷下寿命较低,不适用于有冲击的瞬间过载的高转速场合； 2) 减振能力低,运转时有噪声；3) 径向外廓尺寸大；4) 小批量生产特殊的滚动轴承时成本较高;3、滚动轴承的代号：基本代号中右起12位数字为内径代号,右起第3位表示直径系列代号,右起第4位为宽高度系列代号,当宽度系列为0系列时,可以不标出;4、滚动轴承类型选择：考虑承载能力、速度特性、调心性能、经济性5、滑动轴承的分类：按所受载荷方向的不同,主要分为径向滑动轴承和推力滑动轴承；按滑动表面间摩擦状态的不同,可分为干摩擦滑动轴承、非液体摩擦滑动轴承和液体摩擦滑动轴承;6、滑动轴承轴瓦材料性能：1) 摩擦因数小,有良好的耐磨性、耐腐蚀性、抗胶合能力强；2)热膨胀系数小,有良好的导热性；3)有足够的机械强度和可塑性;十一、轴1、轴的分类：按承载情况不同,轴可以分为以下三类：1)心轴只承受弯矩而不传递转矩的轴、2)传动轴主要传递动力,即主要传递转矩,不承受或承受很小弯矩、3)转轴用于支承传动件和传递动力,既承受弯矩又传递转矩;4)按照轴线的形状还可以分为：直轴、曲轴、钢丝软轴;2、轴的结构设计要求：1)便于轴上零件的装拆和调整；2)对轴上零件进行准确的定位且固定可靠；3)要求轴具有良好的加工工艺性；4)尽量做到受力合理,应力集中小,承载能力强,节约材料和减轻重量;。
机械设计基础知识点整理
机械设计基础知识点整理1. 机械设计概述机械设计是指通过设计方法和原则，以满足特定需求为目标，创造出适用于特定用途的机械装置的过程。
机械设计过程涉及到各种基础知识点，下面将对其中一些重要的知识点进行整理和概述。
2. 材料选择在机械设计中，材料的选择十分重要。
不同的材料具有不同的性能和特点，直接影响着机械零件的使用寿命和性能。
常见的机械材料有金属材料、聚合物材料和复合材料等。
在选择材料时，需要考虑材料的强度、硬度、韧性、耐腐蚀性等因素。
3. 运动和传动机械装置的运动和传动是机械设计中的重要内容。
通过运动和传动可以实现机械装置的功能。
常见的运动和传动方式有直线运动、旋转运动、齿轮传动、皮带传动等。
在设计中需要考虑运动的平滑性、传动的效率和准确性等因素。
4. 零件设计机械设计中的零件设计是指对机械装置的各个零部件进行设计和布置。
零件设计需要考虑零件的功能要求、结构强度、装配性和易制造性等因素。
在设计中，需要进行零件的尺寸和形状计算，并进行合理的布局和组合。
5. 制图和标注制图和标注是机械设计中的重要环节。
通过制图可以将设计的思路表达出来，使得他人能够理解和制造出符合要求的机械装置。
常见的制图方式有平面图、剖视图、工程图等。
在制图时，需要合理选择图纸比例、标注符号和尺寸标注等。
6. 设计评估和优化在机械设计过程中，设计评估和优化是不可忽视的环节。
通过设计评估可以验证设计方案的合理性和可行性，避免出现设计缺陷和错误。
设计评估可以利用数值计算、仿真分析和实验验证等方法。
同时，在设计过程中还要进行不断的优化，使得设计方案更加合理和优化。
以上是机械设计基础知识点的一些整理和概述。
机械设计是一个广泛而深入的领域，需要不断学习和实践才能提高设计能力。
希望这份文档对你有帮助。
《机械设计基础》复习要点综合
《机械设计基础》复习要点一、平面机构自由度的计算1. 自由度的概念确定构件位置（或运动）所需独立参变量的数目称为自由度数，简称自由度。
作平面运动的自由构件的自由度为3。
2. 运动副按两构件的相对运动形式分类：转动副（又称为铰链）——相对运动为转动。
移动副——相对运动为移动。
按两构件的接触形式分类低副——两构件为面接触。
组成转动副的两构件为圆柱面接触。
高副——两构件为点、线接触。
凸轮与从动件、两轮齿齿廓曲面组成的运动副均为高副。
3. 约束当两构件组成运动副后，各自的运动都受到限制，这种限制就称为约束。
确定组成运动副中的一个构件相对另一个构件的位置所需的独立参变量的数目称为运动副自由度数（简称运动副自由度）。
低副引入2个约束，保留2个自由度；高副引入1个约束，保留2个自由度。
4. 自由的计算计算公式：32L H F n P P =--其中，n ——机构中活动构件的个数；L P ——低副的个数；H P ——高副的个数。
三种特殊情况：（1） 复合铰链若(2)m m >个构件在同一处组成转动副(转动副又称为铰链)，即构成复合铰链。
处理方法：其转动副的数目应为m-1个。
（2） 局部自由度某些构件具有局部的，并且不影响其它构件运动的自由度称为局部自由度。
处理方法：除去不计。
（3） 虚约束在运动副中实际上不起约束作用的某些结构约束称为虚约束。
在计算机构自由度时应将虚约束去除。
虚约束经常出现在以下几种情况中。
两构件间构成多个运动副，其中只有一个运动副起约束作用，其余为虚约束。
图1图1所示为压缩机中的曲柄滑块机构。
构件3和4组成两个移动副D 和D´，且导路中心线重合，这时移动副之一为虚约束。
图2图2所示为一转动构件的转轴支承在两个轴承上组成两个转动副A 和B ，且轴线重合，这时转动副之一为虚约束。
图3图3所示为一平行四边形机构。
各构件的尺寸有如下的几何关系：AB DC =，AD BC =，AE DF =，13ααα==，当机构在原动件1的带动下运动时，试计算该机构的自由度?F =图4图4所示的平行四边形机构。
机械设计基础复习总结
机械设计基础复习总结一、机械制图1.制图常用符号的掌握：如螺纹、齿轮、轴等常用制图符号的画法和要求。
2.视图投影方法的理解：了解各种视图的画法和画布方法，如三视图、正投影、斜投影等。
3.尺寸标注的要求：尺寸标注要精确、清晰、规范，要避免尺寸标注冲突和歧义。
对于特殊形状的零件，还要会选择合适的标注方法。
4.配合标准的理解：掌握基本配合的命名方法和要求，如紧配、松配、过盈配等。
二、机械零件设计1.零件结构设计要求：对于需求提出明确的机械零件，要合理确定零件的结构，满足机械设计的要求，如强度、刚度、耐磨等。
2.零件的材料选择：对于确定了零件的结构后，要根据其工作条件和其它要求选择合适的材料。
3.零件的加工工艺设计：掌握零件加工的基本工艺，如车削、切割、焊接等，了解加工的工序和工艺要求。
4.零件的装配设计：装配设计要保证零件之间的配合精度，避免干涉和间隙过大。
三、机械装配设计1.装配方式的选择：根据机械装置和结构的要求，选择合适的装配方式，如销销装配、螺纹连接等。
2.装配工艺的设计：了解装配的基本工艺，掌握工序和工艺要求。
要注意装配过程中可能出现的问题和解决方法。
3.装配误差和公差的控制：了解装配过程中可能产生的误差和公差的控制要求，明确各零件之间的配合公差。
四、机械设计的重要原则和方法1.机械设计的公差控制原则：明确设计目标，根据设计要求制定合理的公差控制方案，保证产品性能和质量。
2.材料选择的原则：根据机械设计的工作条件、载荷要求和耐磨性等要求，选择合适的材料。
3.设计的创新性和可实施性：要求不只是复制现有的设计，而是要有一定的创新意识，设计出能够实施的方案。
五、机械设计基础常见错误和解决方法1.标注错误：在机械制图中，尺寸标注错误是一种常见问题。
解决方法是仔细检查标注的准确性，并根据标准进行修正。
2.装配设计错误：装配设计中常常会遇到零件干涉、配合间隙过大等问题。
解决方法是进行合理的配合分析和设计，查找并排除问题。
机械设计基础知识点总结归纳
欢迎共阅《机械设计基础》知识点总结1. 构件：独立的运动单元/零件：独立的制造单元机构：用来传递运动和力的、有一个构件为机架的、用构件间能有确定相对运动的连接方式组成的构件系统（机构=机架（1个）+原动件（≥1个）+从动件（若干）） 机器：包含一个或者多个机构的系统注：从力的角度看机构和机器并无差别，故将机构和机器统称为机械2. 机构运动简图的要点：1）构件数目与实际数目相同2）运动副的种类和数目与实际数目相同3）运动副之间的相对位置以及构件尺寸与实际机构成比例（该项机构示意图不需要）3. 4. F =35. I ） II ） III ） IV ）6. θ7. 8. 9. 1III ）10. 压力角的大小与凸轮基圆尺寸有关，基圆半径越小，压力角α越大（当压力角过大时可以考虑增大基圆的半径）11. 凸轮给从动件的力FF ’’（F ’’=F ’tan α） 12. 凸轮机构的自锁现象：在α角增大的同时，F ’’大于有用分力F ’生自锁，【α】在摆动凸轮机构中建议35°-45°，【α机构中建议30°，【α】在回程凸轮机构中建议70°-8013. 凸轮机构的运动规律与冲击的关系：I 律——刚性冲击2）等加等减速（二次多项式）——无冲击（适用于高速凸轮机构）II ）三角函数运动规律：1）余弦加速度（简谐）运动规律——柔性冲击2）正弦加速度（摆线）运动规律——无冲击III ）改进型运动规律：将集中运动规律组合，以改善运动特性 14. 凸轮滚子机构半径的确定：I ）轮廓内凹时：T a r +=ρρII ）轮廓外凸时：T a r -=ρρ（当0=-=T a r ρρ时，轮廓变尖，出现失真现象，所以要使机构正常工作，对于外凸轮廓要使T r >min ρ）注：平底推杆凸轮机构也会出现失真现象，可以增大凸轮的基圆半径来解决问题15. 齿轮啮合基本定律：设P 为两啮合齿轮的相对瞬心（啮合齿轮公法线与齿轮连心线21O O 交点），12i =16. 17. 表示18. 19. 标准安装时的中心距2121r r r c r a f a +⇒=++=20. 渐开线齿轮的加工方法：1）成形法（用渐开线齿形的成形刀具直接切出齿形，例如盘铣刀和指状铣刀），成形法的优点：方法简单，不需要专用机床；缺点：生产效率低，精度差，仅适用于单件生产及精度要求不高的齿轮加工2）范成法（利用一对齿轮（或者齿轮与齿条）互相啮合时，其共轭齿阔互为包络线的原理来切齿的），常见的刀具例如齿轮插刀（刀具顶部比正常齿高出m c *，以便切出顶隙部分，刀具模拟啮合旋转并轴向运动，缺点：只能间断地切削、生产效率低）、齿条插刀（顶部比传动用的齿条高出m c *，刀具进行轴向运动，切出的齿轮分度圆齿厚和分度圆齿槽宽相等，缺点：只能间断地切削、生产效率低）、齿轮滚刀（其在工作面上的投影为一齿条，能够进行连续切削）21. 最少齿数和根切（根切会削弱齿轮的抗弯强度、使重合度ε下降）：对于α=20°和*a h =1的正常齿制标准渐开线齿轮，当用齿条加工时，其最小齿数为17（若允许略有根切，正常齿标准齿轮的实际最小齿数可取14）如何解决根切？变位齿轮可以制成齿数少于最少齿数而无根切的齿轮，可以实现非标准中心距的无侧隙传动，可以使大小齿轮的抗弯能力比较接近，还可以增大齿厚，提高轮齿的抗弯强度(以切削标准齿轮时的位置为基准，刀具移动的距离xm 称为变位量，x 称为变为系数，并规定远离轮坯中心时x 为正值，称为正变位，反之为负值，称为负变位)22. 轮系的分类：定轴轮系（轴线固定）、周转轮系（轴有公转）、复合轮系（两者混合）=m i 1 23.24. 26．飞轮转动惯量的选择：δω2maxm A J =注：1）δωωω22min 2max min max max )(21m J J E E A =-=-=（m ax A 为最大功亏，即飞轮的动能极限差值，m ax A 的确定方法可以参照书本99页）2）2minmax ωωω+=m （m ω为主轴转动角速度的算数平均值）3）mωωωδminmax -=（δ为不均匀系数）27.（刚性）回转件的平衡：目的是使回转件工作时离心力达到平衡，以消除附加动压力，尽可能减轻有害的机械振动。
《机械设计基础》重点总结
《机械设计基础》重点总结一、机械设计基础概述机械设计基础是机械工程专业的一门重要课程，它涵盖了机械设计的基本概念、原理和方法。
本课程的主要目标是培养学生具备机械系统设计、分析和优化的能力，为后续的机械设计课程和实际工程设计打下坚实的基础。
二、机械设计基础重点内容1、机械设计基础知识：包括机械零件的分类、材料选择、制造工艺、性能要求等方面的知识。
2、常用机构和零部件：如齿轮机构、链传动、带传动、蜗轮蜗杆传动、滚动轴承、轴系零部件等。
这些机构和零部件的结构特点、工作原理、性能参数以及选型、设计和计算方法等是学习的重点。
3、机械传动系统设计：学生需要掌握机械传动系统的基本组成、类型和设计方法，包括齿轮传动系统设计、带传动系统设计、链传动系统设计等。
4、机械强度分析：学生需要了解机械零件的强度计算方法，包括弯曲强度、剪切强度、挤压强度、接触强度等。
同时，还需要掌握疲劳强度计算和校核的方法。
5、机械动力学分析：学生需要了解机械系统的动力学特性，包括惯性力、动载荷、振动等，掌握动力学分析和计算的方法。
6、机械系统的可靠性设计：学生需要了解可靠性设计的基本概念和方法，掌握可靠性分析和计算的技巧。
7、机械系统的维护与保养：学生需要了解机械系统的维护和保养知识，包括润滑、清洁、检查等日常保养和定期保养的方法。
三、学习方法建议1、掌握基本概念：对于机械设计基础这门课程，掌握基本概念是至关重要的。
学生需要在学习过程中对每个概念进行深入理解，并能够熟练运用。
2、理论实际：学习机械设计基础不能仅仅停留在理论层面，还需要结合实际工程问题进行学习和实践。
学生可以通过参加课程设计、实验等方式将理论知识应用到实践中去。
3、培养分析和解决问题的能力：在学习过程中，学生需要培养分析和解决问题的能力。
对于遇到的问题，学生应该学会从多个角度进行分析，并能够提出有效的解决方案。
4、注重归纳总结：机械设计基础知识点繁多，学生需要经常进行归纳总结，找出知识点之间的和规律，形成自己的知识体系。
机械设计基础知识点总结
机械设计基础知识点总结机械设计是指根据物体的用途和需求，利用力学、材料学等相关知识，设计出能够满足要求的机械产品或设备。
下面将从机械设计的基本原理、机械零件的设计、机械动力传动等方面进行总结。
1.机械设计基本原理（1）静力学基本原理：包括平衡状态、力的作用点、力的合成与分解、力的分布等。
（2）运动学基本原理：包括平面运动与空间运动、速度与加速度、几何运动与连续运动等。
（3）动力学基本原理：包括质点的运动方程、惯性力、作用力与反作用力、能量守恒定律、动量守恒定律等。
2.机械零件的设计（1）轴的设计：根据承载工况、传动功率和转速等要求确定轴的材料、直径和长度等。
（2）联接件的设计：包括轴承、齿轮、键、销、螺纹等。
设计时要考虑力的传递效果、零件的寿命和可维修性等。
（3）阀门的设计：根据流体的特性和工作条件，选择适当的阀门类型和材料，以确保流体的控制效果。
（4）弹簧的设计：根据所受载荷、工作环境和弹簧材料等因素，确定弹簧的直径、圈数、螺距和螺纹等参数。
（5）联轴器的设计：根据传动功率、转速和工作环境等要求，选择适当的联轴器类型和材料，以确保传动效果和可靠性。
3.机械动力传动（1）带传动：包括平带传动、V带传动、齿轮带传动等。
设计时要考虑传动效率、速比、中心距等因素。
（2）齿轮传动：根据传动功率、转速比和工作环境等要求，选择适当的齿轮类型和材料，以确保传动效果和可靠性。
常见的齿轮有直齿轮、斜齿轮、蜗杆等。
（3）链传动：包括链条传动、滚子链传动等。
设计时要考虑链条选择、链轮选择和传动效果等因素。
（4）轴承：包括滚动轴承和滑动轴承。
设计时要考虑承载能力、摩擦和磨损等因素。
4.机械工程材料（1）常用金属材料：如钢、铝、铜等。
要根据机械设计的要求，选择合适的材料进行设计。
（2）非金属材料：如塑料、橡胶、陶瓷等。
要根据工作条件和使用要求选择合适的材料。
（3）复合材料：是由两个或多个不同材料按一定比例组合而成。
设计时要考虑材料的强度、重量和成本等因素。
《机械设计基础》重点总结
《机械设计基础》重点总结第一篇：《机械设计基础》重点总结《机械设计基础》课程重点总结绪论机器是执行机械运动的装置，用来变换或传递能量、物料、信息。
原动机：将其他形式能量转换为机械能的机器。
工作机：利用机械能去变换或传递能量、物料、信息的机器。
机器主要由动力部分、传动部分、执行部分、控制部分四个基本部分组成，它的主体部分是由机构组成。
机构：用来传递运动和力的、有一个构件为机架的、用构件间能够相对运动的连接方式组成的构件系统。
机构与机器的区别：机构只是一个构件系统，而机器除构件系统外，还含电器、液压等其他装置；机构只用于传递运动和力，而机器除传递运动和力之外，还具有变换或传递能量、物料、信息的功能。
零件是制造的单元，构件是运动的单元，一部机器可包含一个或若干个机构，同一个机构可以组成不同的机器。
机械零件可以分为通用零件和专用零件。
机械设计基础主要研究机械中的常用机构和通用零件的工作原理、结构特点、基本的设计理论和计算方法。
第一章平面机构的自由度和速度分析1.平面机构：所有构件都在相互平行的平面内运动的机构；构件相对参考系的独立运动称为自由度；所以一个作平面运动的自由机构具有三个自由度。
2.运动副：两构件直接接触并能产生一定相对运动的连接。
两构件通过面接触组成的运动副称为低副；平面机构中的低副有移动副和转动副；两构件通过点或线接触组成的运动副称为高副；3.绘制平面机构运动简图；P84.机构自由度计算公式：F=3n-2Pl-PH 机构的自由度也是机构相对机架具有的独立运动的数目。
原动件数小于机构自由度，机构不具有确定的相对运动；原动件数大于机构自由度，机构中最弱的构件必将损坏；机构自由度等于零的构件组合，它的各构件之间不可能产生相对运动；机构具有确定的运动的条件是：机构自由度F > 0,且F等于原动件数5.计算平面机构自由度的注意事项：（1）复合铰链：两个以上构件同时在一处用转动副相连接（图1-13）（2）局部自由度：一种与输出构件运动无关的的自由度，如凸轮滚子（3）虚约束：重复而对机构不起限制作用的约束P13（4）两个构件构成多个平面高副，各接触点的公共法线彼此重合时只算一个高副，各接触点的公共法线彼此不重合时相当于两个高副或一个低副，而不是虚约束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中，主要的设计准则《习题1-1 机械零件常见的失效形式有哪些1-2 在机械设计中，主要的设计准则有哪些1-3 在机械设计中，选用材料的依据是什么第2章润滑与密封概述~复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类各有何特点)2-2 润滑剂的作用是什麽常用润滑剂有几类第3章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算<平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。
运动副及其分类运动副：构件间的可动联接。
（既保持直接接触，又能产生一定的相对运动）按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。
平面机构自由度的计算。
一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。
当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为F=3n-2P L-P H (1-1)下面举例说明此式的应用。
例1-1 试计算下图所示颚式破碎机机构的自由度。
~解由其机构运动简图不难看出，该机构有3个活动构件，n=3；包含4个转动副，P L=4；没有高副，P H=0。
因此，由式(1-1)得该机构自由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平面机构自由度的注意事项}应用式(1-1)计算平面机构自由度时，还必须注意以下一些特殊情况。
1. 复合铰链2. 局部自由度3. 虚约束<例3-2 试计算图3-9所示大筛机构的自由度。
解机构中的滚子有一个局部自由度。
顶杆与机架在E和E′组成两个导路平行的移动副，其中之一为虚约束。
C处是复合铰链，3个构件组成两转动副。
今将滚子与顶杆焊成一体，去掉移动副E′，如图1-9b所示。
该机构有7个活动构件，n=7，P L =9 (7个转动副和2个移动副)，P H =1，由式(1-1)得F=3n-2P L-P H =3×7-2×9-1=2】此机构的自由度等于2。
机构具有确定运动的条件机构的自由度也即是平面机构具有独立运动的个数。
机构要运动，其自由度F必大于零。
机构中每个原动件具有一个独立运动，因此，机构自由度必定与原动件的数目相等。
#习题3-1 一个在平面内自由运动的构件有多少个自由度3-2 运动副所产生的约束数与自由度有何关系3-3 机构具有确定运动的条件是什么3-4 计算图3-14所示机构的自由度，指出机构运动简图中的复合铰链、局部自由度和虚约束。
;第4章平面连杆机构复习重点1. 四杆机构的基本类型及其演化；2. 平面四杆机构的基本特性\平面连杆机构是由若干构件用低副（转动副和移动副）联接而成，所以又称为低副机构。
习题一. 正误判断(正确的在题后括号内划“√”，错误的划“×”.)1) 处于死点位置的机构是不可能运动的。
（×）2) 曲柄摇杆机构中，当摇杆为从动件时，机构才有死点位置出现。
（√）】3）曲柄摇杆机构中死点位置可能出现在曲柄与连杆共线的位置上。
（√）二.选择填空1.铰链四杆机构中的运动副是（C）。
A）高副 B）移动副C）转动副D）点接触的具有一定相对运动的联接2. 铰链四杆机构ABCD中，已知AB＝50、BC＝115、CD＝120、DA＝30，若该机构属于双曲柄机构，则机架是（A ）。
/A）AB杆 B ）BC杆 C ）CD杆 D）DA杆第5章凸轮机构复习重点1、常用运动规律的特点，刚性冲击，柔性冲击，S-δ曲线绘制2、凸轮轮廓设计原理—反转法，自锁、压力角与基圆半径的概念-习题5-1某直动对心从动件盘状凸轮沿顺时针方向转动时，从动件以等速上升，其行程h=30mm，回程等速返回处；从动件各运动阶段凸轮的转角为：δ1=120º，δ2=60º，δ3=120º，δ4=60º。
试绘制从动件的位移线图。
第6章间歇运动机构复习重点了解四种常用间歇机构的工作原理及应用,习题6-1 什么叫间歇运动机构常用的间歇运动机构有哪几种第7章螺纹连接复习重点1. 螺纹的基本知识^2. 螺纹连接习题7-1 常用的螺纹牙型有几种说明各自的特点和应用场合。
7-2 螺纹的公称直径指哪一直径螺栓强度计算使用哪一直径螺纹几何尺寸计算使用哪一直径7-3 螺纹联接为什么要预紧常用控制预紧力的方法有哪些(7-4 螺纹联接为什么要防松防松的根本问题是什么按照防松原理，举例说明如何实现防松。
7-5满足何种条件时，螺旋传动具有自锁特性第8章轴毂联接轮毂联接是实现轴和轴上零件之间的周向定位，主要方式有：键联接、花键联接和过盈配合。
复习重点，1. 键连接习题8-1 在一直径为80 mm的轴上，安装齿轮，轴与轮毂材料均为45钢，轮毂宽度为120mm，有轻微冲击。
试选择键的尺寸，并计算传递的最大转矩。
第9章带传动和链传动复习重点、1. 带传动的组成、工作原理、传动特点2. 链传动的组成、工作原理、传动特点带传动的结构特点：1、组成：主动轮、从动轮、传动带2、分类：】㈠按工作原理分：摩擦型、啮合型带传动㈡按带的截面形状分：a.平型带传动——最简单，适合于中心距a较大的情况带传动——三角带c.多楔带传动——适于传递功率较大要求结构紧凑场合>d.同步带传动——啮合传动，高速、高精度，适于高精度仪器装置中带比较薄，比较轻。
㈢按带的传动形式分：开口传动：两轮转向相同交叉传动：两轮转向相反半交叉传动：用于交错轴…二、工作原理、工作特点、应用1、工作原理：靠摩擦和靠啮合两种2、工作特点：适宜布置在高速级优点：可远距离传动、缓冲吸振、过载保护、结构简单、维护方便缺点：传动比不准确、传动效率低、带的寿命短、压轴力大：η带=～、η链=～、η齿轮=～3、应用：功率（P≤100 KW）、带速（V=5～25 m/s）、传动比（i≤7）三、受力分析工作前:两边初拉力Fo=Fo（工作时:两边拉力变化：①紧力Fo→F1；②松边Fo→F2F1—Fo = Fo—F2F1—F2 = 摩擦力总和Ff = 有效圆周力Fe所以: 紧边拉力：F1=Fo + Fe/2；松边拉力：F2=Fo—Fe/2另外：带受到的弯曲拉力：σb1和σb2离心拉力：Fc=qv2 （应力σc）带传动的应力分布图：如下—:带的弹性滑动和打滑㈠弹性滑动：带与轮缘之间会发生不显著的相对滑动称为---。
滑动的结果：V1＞V＞V2)㈡打滑：当带传动的有效圆周力超过了带的极限摩擦力时，带和带轮之间发生显著的相对滑动，称为---。
㈢弹性滑动和打滑的区别：⑴弹性滑动是不显著的相对滑动，只发生在部分包角范围内；而打滑是显著的相对滑动，发生在全部包角范围内。
'⑵弹性滑动是带工作时的固有特性，是不可避免的；而打滑是带过载时的一种失效形式，是可以避免的。
四、失效形式: 1、带的疲劳破坏 2、打滑习题9-1 带传动中的弹性滑动与打滑有何区别对传动有何影响影响打滑的因素有哪些如何避免打滑|9-2 在V带传动设计时，为什么要限制带的根数9-3 带传动的主要失效形式是什么9-4 带传动工作中，带上所受应力有哪几种如何分布最大应力在何处第10章链传动复习重点、1. 链传动的组成、工作原理、传动特点链传动的组成、工作原理、传动特点1、组成：主动链轮、从动链轮、传动链2、工作原理：靠啮合。
（滚子链：靠链节和链轮轮齿的啮合。
齿形链：靠链齿和轮齿的啮合）。
3、传动特点：㈠优点：（和带比）⑴无弹性滑动、打滑现象、i平均=常数⑵压轴力小⑶可在恶劣环境（如高温、油污、潮湿）中工作⑷传动效率比带高（和齿轮比）易安装、远距离传动轻便。
㈡缺点：⑴i瞬时≠常数⑵传动时有振动、冲击、噪声⑶只能用于两平行轴之间的传动⑷传动急速反转时性能较差。
4.传动链结构特点：|按链条的结构不同分：⑴套筒滚子链：（简称滚子链）⑵齿型链⑴滚子链：）①结构：由外链板、内链板、套筒、滚子、销轴五部分组成。
各部分关系：销轴与套筒、套筒与滚子为间隙配合。
销轴与外链板、套筒与内链板为过盈配合。
~另外：内、外链板之间留有一定间隙，以便润滑油渗入到铰链的摩擦面间。
内、外链板均制成“∞”型。
（从减轻重量和等强度两方面考虑）链的排数：一般不超过4排。
连结数通常取偶数(∵接头方便, 无过渡链节)②链条的参数与标记：参数已标准化，分A、B系列。
表11-1给出了A系列的一些参数。
[主要参数为：节距P （相邻销轴之间的中心距）③标记如：滚子链20A--2×60 GB/T/243-1997表示：A系列、节距P=20×16=31.75 mm 、双排、60节的滚子链。
⑵齿形链：（无声链）是由一组齿形链板由铰链联接而成。
.按铰链的形式不同又分圆销式、轴瓦式、滚柱式等）5、受力分析：㈠静止时：通过控制松边垂度而使链条保持一定的张紧力（即：悬垂拉力F3）如图.{F3=kfqga（kf---垂度系数，当垂度f=0.02a时，kf---垂度系数可查表11-3、q---每米长链的质量、g--重力加速度、a--中心距）㈡工作时:与带相似，也分松紧边，但注意，松边在下，紧边在上。
（与带传动正好相反）\松边拉力=F3+F2 （F2---离心拉力F2=qv2；F3---张紧力或悬垂拉力）紧边拉力=F3+F2+F1 （F1---有效工作拉力，F1=1000P/V KW）注意与带的区别：⑴初拉力F3没有再变大或变小，∵链板之间可以相对转动，∴不像带有伸长收缩的明显改变。
⑵没有弯曲应力σb∵链包在链轮上，链板可以自由转动，∴不受弯曲应力。
由链条的受力分析可知：链条受交变应力的作用，且受附加的动载荷作用，∴链条会发生疲劳破坏。
：习题10-1 影响链传动速度不均匀性的主要因素是什么10-2 链传动为何要适当张紧常用的张紧方法有哪些10-3 链传动与带传动的张紧目的有何区别第11章齿轮机构、复习重点1、齿轮机构的类型2、渐开线齿廓的啮合特性3、标准渐开线直齿圆柱齿轮的基本参数和几何尺寸计算4. 齿轮传动的失效形式}5. 齿轮传动中的受力分析（齿轮的转向及轮齿旋向分析） 齿轮机构的类型齿轮机构的类型很多，按两齿轮轴线间的相互位置、齿向和啮合情况不同，齿轮机构可分为以下几种基本类型，如表11-1所示。
表11-1 齿轮机构的类型渐开线齿廓的啮合特性 @渐开线齿廓啮合传动具有如下几个特性： (1) 能够保证定传动比传动 (2) 中心距变动不影响传动比 (3) 齿廓上压力方向不变标准渐开线直齿圆柱齿轮的基本参数和几何尺寸计算 …11.3.1 齿轮各部分名称和符号11.3.2 渐开线标准直齿圆柱齿轮的基本参数齿轮机构.平行轴传动外啮合齿轮 (两轮转向相反)—直齿圆柱齿轮(图4-1a) 斜齿圆柱齿轮(图4-1d) 人字斜齿圆柱齿轮(图4-1e)内啮合圆柱齿轮(图4-1b)(两轮转向相同) 齿轮与齿条啮合机构(图4-1c)。
