某污水处理厂电气施工方案
污水处理厂改造工程临时用电方案
污水处理厂改造工程临时用电方案1.项目背景2.临时用电设计要求2.1施工期间需要满足施工人员的正常用电需求,包括施工设备的用电、照明、通风等。
2.2临时用电方案需要满足工程设计标准和电气安全规范的要求,确保施工期间的电气安全。
2.3临时用电方案需要考虑电力供应的稳定性和可靠性,以保证施工期间的用电安全。
3.临时用电方案设计3.1供电方式:由于该工程需要长时间的施工和改造,临时用电方案可以选择采用临时供电柜进行供电。
临时供电柜可以根据需要配备切换开关、断路器、电压稳定器等设备,以确保供电的稳定和安全。
3.2供电容量:临时用电方案需要根据施工设备的用电需求和场地面积确定供电容量。
一般来说,可以通过现场设备的额定功率、并联运行的设备数量和负荷系数等参数计算出供电容量。
3.3电缆布线:电缆布线需要根据现场具体情况进行设计,包括敷设路径、电缆规格和材质选择等。
需要考虑到电缆的导电、绝缘和耐电压能力,以及施工期间的安全可靠性。
3.4常用用电回路:临时用电方案需要考虑常用用电回路,包括施工设备的用电、照明、通风等回路。
每个回路需要有相应的保护装置,以确保用电安全。
3.5临时用电设备和安全保护:临时用电方案需要配备相关的电气设备,包括电源插座、配电箱、电压稳定器等,以满足施工人员的用电需求。
同时,还需要安装接地保护装置、漏电保护器等设备,以确保电气安全。
4.安全措施4.1建立相应的用电安全管理制度,明确责任和权限。
4.2严格执行施工用电安全规范,加强用电人员的安全教育培训。
4.3严禁私拉乱接电线,确保电气设备的正常运行和施工人员的用电安全。
4.4定期检查用电设备和电缆线路的安全状况,及时处理发现的安全隐患。
总结:。
污水处理厂电气安装工程施工方法
污水处理厂电气安装工程施工方法
1.工程前期准备:
(1)根据设计图纸和施工方案,制定施工计划;
(2)准备必要的工具、设备和材料;
(3)进行现场勘察,了解施工环境和条件;
(4)设定施工队伍组织结构和责任分工;
(5)制定安全生产方案,确保施工过程中的安全。
2.电气设备安装:
(1)按照设备安装图纸和要求,对电气设备进行分布安装;
(2)安装前进行设备检查,确保设备符合要求;
(3)对设备进行固定,并根据要求进行接地;
(4)安装设备的过程中,要防止设备受损或损坏,确保设备的完好,并遵循相应的操作规程。
3.线路敷设:
(1)根据设计要求,规划好线路的走向和布置;
(2)敷设电缆时,要注意避免与其他设备和管线相互干扰,并要保证安全可靠;
(3)在敷设电缆的过程中,要保证电缆的走向合理,减小过长或过短的情况;
(4)电缆穿越墙体或管井时,要进行防水处理,确保线路的安全。
4.接线:
(1)根据电气图纸和设备要求,进行接线;
(2)接线前要检查线路和设备的绝缘情况,确保安全;
(3)接线时要使用符合要求的电缆和连接器,并正确连接;
(4)检查接线的质量,确保稳定可靠。
5.调试:
(1)对已安装好的电气设备进行功能测试和调试,确保正常运行;
(2)检查接线的准确性和稳定性;
(3)检查电气设备的运行情况和指示灯是否正常;
(4)调试完毕后,进行设备和线路的清理和整理,确保工作场所的整洁。
总结:。
污水处理厂电气及设备安装施工方案
污水处理厂电气及设备安装施工方案目录一、前言 (2)1.1 编制依据与原则 (2)1.2 工程概况 (3)二、施工准备 (5)2.1 技术准备 (7)2.2 物资准备 (8)2.3 现场准备 (9)三、电气系统安装 (10)3.1 电气系统规划与设计 (11)3.2 电气设备安装 (13)3.3 电气系统调试与测试 (14)四、设备安装与调试 (15)4.1 给排水设备安装 (17)4.2 污泥处理设备安装 (17)4.3 仪器仪表安装与调试 (18)五、系统联调与试运行 (19)5.1 系统联调方案制定 (20)5.2 系统试运行与记录 (22)六、质量与安全保证 (23)6.1 质量保证措施 (24)6.2 安全生产保障 (25)七、环境保护与文明施工 (26)7.1 环境保护措施 (27)7.2 文明施工管理 (28)八、竣工验收与后期维护 (29)8.1 工程竣工验收 (31)8.2 后期维护与管理 (32)一、前言本方案是对污水处理厂电气及设备安装施工的实施计划,旨在确保污水处理厂电气设备和工艺设备安装顺利完成,并符合相关标准和规范的要求。
该方案全面考虑了项目概况、施工进度、技术要求、安全措施等方面的内容,旨在以科学、合理、可操作的方式,优化施工流程,提高施工质量,并确保施工安全、环保。
本方案将详细阐述污水处理厂电气及设备安装施工的管理体系、技术方案、施工程序、优质验收指标及安全防护措施等,以期为项目的顺利实施提供可靠的指导和保障。
1.1 编制依据与原则国家法律法规与标准规范:包括但不限于《中华人民共和国建筑法》、《中华人民共和国环境保护法》、《建筑电气工程施工质量验收规范》GB 5以及与电气设备安装相关的国家或行业标准,确保工程的合法合规性及工程质量。
工程设计文件:包括污水处理厂的电气配置图、设备清单、安装图纸等设计文件,是本方案制定的主要技术依据。
购销合同与技术协议:沿途参考与电气设备及其附件的供货商合同文件及详细技术协议,以明确设备的技术参数、性能要求、安装规范等内容。
污水处理项目电气主要施工方案
污水处理项目电气主要施工方案一、工程概况本污水处理项目位于市区地块,总设计规模XXX.项目主要包括进水管道、预处理系统、生化系统、污泥处理系统、气体处理系统、电气控制系统等部分。
二、电气设计原则1.可靠性原则:确保整个系统的连续运行及安全性。
2.先进性原则:采用先进、可靠和适用的技术和设备,提高整个系统的自动控制水平。
3.可维护性原则:电气系统应具备良好的维护性和易检修性,保证系统的持续运行。
三、配电系统1.主配电柜:根据工艺要求和电气负荷计算确定主配电柜的容量。
主配电柜应具备过载保护、短路保护和触电保护等功能。
2.充电设备:为保证各设备的正常运行,安装适当的UPS设备,防止停电时影响系统运行。
3.供电系统:根据需要配备双回路供电系统,确保供电的稳定性。
四、照明系统在厂区内部按照工艺要求布置照明灯具,采用LED照明灯具以提高能源利用效率。
照明系统应具备调光、紧急照明和在线监测功能。
五、仪表控制系统1.选型安装:根据工艺要求选择合适的液位、压力、温度等仪表,并保证其精度和可靠性。
2.控制柜设计:控制柜应采用防水、防尘、防腐蚀的材料,并配备散热设备和可控温湿度装置。
3.系统联动:根据工艺需求,将仪表控制系统与其他设备进行联动,实现自动控制。
六、自动化控制系统1.系统结构:采用PLC作为控制核心,与仪表控制系统进行数据交互,并进行分析和处理。
2.程序开发:根据工艺要求编写相应的控制程序,包括数据采集、报警和故障处理等。
3.远程监控:通过互联网远程监控系统,实现对污水处理系统的实时监控和远程控制。
七、安全与保护系统1.接地保护:根据相关标准安装接地装置,并进行检测和维护,确保系统的安全性。
2.漏电保护:采用漏电保护器,对污水处理系统进行漏电保护,防止人身伤害和设备损坏。
八、通信与网络系统1.系统布线:根据工艺要求进行系统布线,保证通信和网络设备的正常运行。
2.设备选型:选用能满足工作环境要求的通信和网络设备,确保数据传输的可靠性和稳定性。
污水处理电气设备安装方案
本项目电气设备的安装主要包括:配电柜、动力配电箱、照明箱、检修箱、电动设备、电力电缆、控制电缆等安装。
确保工程质量,以最低的工程造价按期提供用户满意的优质工程产品,为用户提供良好的售后服务。
(1)熟悉工程施工图纸,领略设计意图。
对图纸中选用的电气设备和材料进行统计和校核,认真理解图纸上提出的各项技术要求。
在班组施工前,认真向班组进行技术交底。
(2)对于新设备、新工艺、新材料要及时采集资料,掌握技术要求。
(3)编制好设备、材料的进场计划,施工进度计划横道图。
(4)对主要重点设备的施工难点,要根据现场条件进行具体分析,编制具体安装施工方案,具体施工步骤,严格执行各项施工规范。
(5)充分考虑工程的先后次序和衔接配合问题,确定最佳施工方法。
(6)提前做好有关预埋件孔的准备工作,密切与其他专业配合,切勿漏项,要做好检查工作,并与有关部门做好隐蔽工程的检查记录工作。
(7)工程开工前对工程的环境条件进行检查,如高、低压配电室建造物是否完工,房顶和墙面是否有漏水现象,内装修是否完成,地面工程是否完工,门窗是否安装完毕。
(8)严格执行规范,标准、依图施工。
(1)基础槽钢的安装直接影响到配电柜安装的质量。
制作前先将槽钢校直,即将槽钢放在钢平台上,两端用弦线拉紧来检查其侧面的平直度;校直方法普通采用冷校法,轻微弯曲者可用大锤垫木枕敲打,严重弯曲者可用千斤顶校直。
(2)基础槽钢焊接时与屏柜接触而施焊处,用角向磨光机打平,保证屏柜与槽钢间的接缝严密、美观。
(3)基础槽钢安装要牢靠,其不平度和水平度每米不得超过 1mm,全长不平度和水平度不得超过 5mm,埋设后的槽钢顶部宜超过地平面10mm。
同一室内的几条基础槽钢水平高度要一致。
基础槽钢安装完毕后,在安装配电柜前必须除锈并刷防锈漆两道,银粉漆一道。
设备到达现场清点移交后,将设备移到安装位置或者室内放置。
组织有关人员进行开箱检查,检查设备的数量、规格、型号、尺寸是否与设计相符,设备外观有无变形、掉漆或者其他损坏现象,部件是否齐全,有无缺损,备品、备件、说明书、合格证是否齐全,并作好开箱记录。

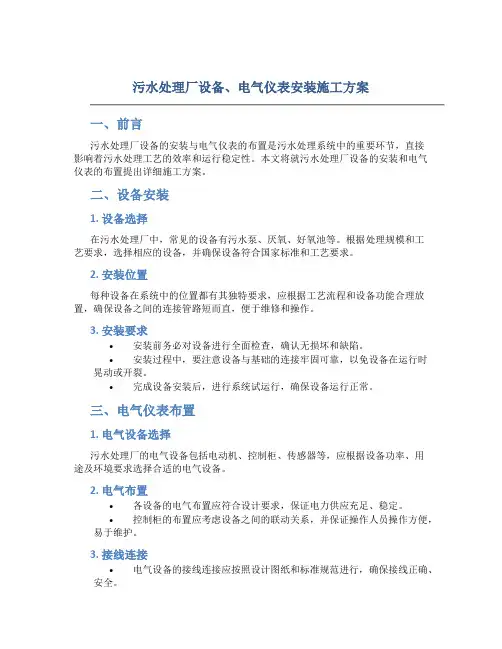

污水处理厂设备、电气仪表安装施工方案
污水处理厂设备、电气仪表安装施工方案一、前言污水处理厂设备的安装与电气仪表的布置是污水处理系统中的重要环节,直接影响着污水处理工艺的效率和运行稳定性。
本文将就污水处理厂设备的安装和电气仪表的布置提出详细施工方案。
二、设备安装1. 设备选择在污水处理厂中,常见的设备有污水泵、厌氧、好氧池等。
根据处理规模和工艺要求,选择相应的设备,并确保设备符合国家标准和工艺要求。
2. 安装位置每种设备在系统中的位置都有其独特要求,应根据工艺流程和设备功能合理放置,确保设备之间的连接管路短而直,便于维修和操作。
3. 安装要求•安装前务必对设备进行全面检查,确认无损坏和缺陷。
•安装过程中,要注意设备与基础的连接牢固可靠,以免设备在运行时晃动或开裂。
•完成设备安装后,进行系统试运行,确保设备运行正常。
三、电气仪表布置1. 电气设备选择污水处理厂的电气设备包括电动机、控制柜、传感器等,应根据设备功率、用途及环境要求选择合适的电气设备。
2. 电气布置•各设备的电气布置应符合设计要求,保证电力供应充足、稳定。
•控制柜的布置应考虑设备之间的联动关系,并保证操作人员操作方便,易于维护。
3. 接线连接•电气设备的接线连接应按照设计图纸和标准规范进行,确保接线正确、安全。
•接线完成后,需进行全面检查和试运行,排除故障并保证设备正常运行。
四、施工安全施工过程中应严格遵守相关安全规范,穿戴好安全防护装备,避免触电、坠落等危险。
同时,要对施工现场进行定期巡查,确保施工环境安全,防止发生事故。
五、总结污水处理厂设备的安装和电气仪表的布置是污水处理系统构建的重要步骤,只有经过合理规划和施工,才能确保系统的高效运行和长期稳定运行。
在实际施工中,要严格按照设备安装和电气仪表布置方案执行,确保质量、安全和环保。
污水处理工程电气设备安装方案
污水处理工程电气设备安装方案一、变压器安装方案1、安装前检查(1)检查变压器的出厂合格证、产品说明书、试验记录、安装图等技术文件是否完整,外观是否良好。
(2)拆下变压器柜的后门,检查母排连接尺寸、形式是否与高低压柜相配。
(3)地坪平整,基础槽钢已验收。
(4)高压柜已安装就位。
2、安装(1)把变压器推至设计位置(变压器低压侧朝里)(2)用4个千斤顶把变压器抬起,使滚轮离开地面。
(3)拆掉滚轮,将两根200×100的槽钢(预制好,长短为1400mm),塞入变压器滚轮槽钢内并挨近滚轮架外侧,调整槽钢位置,使其与中心线对称,调整槽钢水平度(小于1mm)和两根槽钢的平行度(小于2mm),就位后与基础槽钢焊接固定牢靠。
(4)拆掉变压器的柜后门。
(5)将变压器柜推入变压器,使其就位,一侧紧靠高压电器柜,先后与高压电器柜对齐。
(6)将变压器柜后门装好,形成整体,并调整变压器柜位置,使其垂直度与相邻高压柜的不平面度、间隙、高低差达到要求(按高低压电器柜安装要求检查)。
(7)变压器柜与基础槽钢用螺栓固定坚固。
(8)查变压器位置是否准确,离变压器四周、顶底的距离符合要求。
(9)放下千斤顶使变压器就位,使变压器水平,水平度不应大于1/1000,并用螺栓将变压器滚轮槽钢与基础槽钢固定坚固。
(10)接地应密切、可靠。
二、高低压配电柜安装方案1、本工程低压配电柜电屏及动力箱安装应遵守《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB5171-92)和现行有关技术规范的规定。
2、屏、柜搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等措施;3凡所使用的设备及器具均应符合国家或者部颁的现行有效的技术标准、合格证;4、屏、柜的特殊要求的电气元件,应按规定妥善保管;5、设备到达现场后,应有监理单位、业主及施工单位三方均在现场的情况下作下列验收检查:(1)技术文件、合格证、说明书等证件检查;(2)型号、规格、附件、备件等检查。
污水处理厂用电施工方案
污水处理厂用电施工方案一、方案背景污水处理厂是用于处理城市污水的设施,其正常运行需要稳定可靠的电力供应。
本文档将介绍污水处理厂用电施工方案,包括供电系统的设计和施工步骤等内容。
二、供电系统设计1.供电系统的选定: 在设计污水处理厂用电方案时,需要考虑到供电的可靠性和稳定性。
一般情况下,会选择与城市主电网连接,同时备有应急发电机组,以保证供电的连续性。
2.主电网连接: 在选择与主电网连接时,应确保电源稳定、电压合适,并与电力公司进行协商,明确供电点的位置和供电容量。
同时,在主电网连接处应设有隔离开关和负载开关,以便在发生故障时隔离故障区域。
3.应急发电机组: 由于污水处理厂的运行对电力供应的要求较高,为了应对突发情况,应安装应急发电机组。
该发电机组应具备自动并快速启动的功能,以确保在停电或主电网故障时能够及时切换至备用电源。
4.电缆布置: 为了提高供电系统的可靠性,应采用双回馈供电方式,并在布置电缆时避免与其他系统的电缆穿插,并设立防火墙隔离供电系统,以防止一旦发生火灾,影响供电系统的正常运行。
三、施工步骤1.施工前准备: 在进行污水处理厂用电施工前,需要进行充分的准备工作。
首先,对供电系统进行详细规划和设计,确保施工的可行性。
其次,制定相应的施工计划,并申请相应的施工许可证。
2.安装主电网连接设备: 根据设计方案,在污水处理厂的指定位置安装主电网连接设备,包括隔离开关、负载开关等。
3.安装应急发电机组: 按照设计方案在污水处理厂的指定位置安装应急发电机组,并与主电网连接设备进行连通测试,确保正常切换和工作。
4.布置电缆: 根据设计方案,按照标准进行电缆的布置,同时注意保持电缆的整齐、有序,并采取相应的措施防止潮湿、腐蚀等因素对电缆的损害。
5.系统调试与测试: 完成用电系统的安装后,进行系统的调试和测试,包括对主电网连接设备和应急发电机组的测试,以确保其正常工作。
6.完善配套设施: 在施工完成后,对供电系统进行一次全面的检查,确保各个设备安装正确、接线牢固。
温江污水处理厂二期工程电气优化设计
温江污水处理厂二期工程电气优化设计摘要:温江污水处理厂二期工程是我院的BOT项目。
在设计时既要考虑国家相关规程规范和该行业的一般思路,又要跳出这一局限,做到科学合理可靠的情况下尽可能节约成本。
本着这一原则,本次设计出炉后我们又进行了很多次优化设计,最终达到设计合理化,经济简约化。
Abstract: The BOT project of Wenjiang the second phase sewage treatment plant project. Consider the national codes and standards of the industry and the general train of thought, and jump out of this limitation, accomplish science reasonable and reliable in the case of possible cost savings throught the design process. For that we carried out many times, optimization design, ultimately achieve reasonable design, economic and simple after the first design .关键字:温江污水处理厂二期工程供电电源低压配电系统变压器防雷接地系统Key words: the second phase ofWen Jiang sewage treatment plant; the power supply; low voltage distribution system; transformer; lightning protection grounding system一概况成都海峡两岸科技产业开发园是成都市园区是以吸引“三资”企业为主的新兴工业园,园区投资企业具有项目投资额大、经济效益好、技术含量高等特点。
水处理机电安装施工方案
本工程为某污水处理厂水处理机电安装工程,主要包括预处理系统、生化处理系统、深度处理系统、污泥处理系统等。
工程地点位于某市某区,占地面积约XX平方米。
工程总投资约XX万元,工期为XX个月。
二、施工方案1. 施工准备(1)人员组织:成立项目施工管理团队,明确项目经理、技术负责人、安全负责人等岗位人员职责,确保施工顺利进行。
(2)材料设备:根据设计图纸和施工要求,准备所需的水处理设备、管道、阀门、电气设备、仪表等材料。
(3)施工图纸:组织技术人员对施工图纸进行会审,明确施工要求、技术规范和施工工艺。
2. 施工工艺(1)预处理系统:主要包括格栅、调节池等。
施工过程中,按照以下步骤进行:1)格栅安装:按照设计要求,将格栅安装在指定位置,确保安装精度。
2)调节池安装:根据设计图纸,安装调节池的池体、进出水管、溢流管等。
(2)生化处理系统:主要包括曝气池、沉淀池等。
施工过程中,按照以下步骤进行:1)曝气池安装:按照设计要求,将曝气池的池体、曝气设备、进水管、出水管等安装到位。
2)沉淀池安装:根据设计图纸,安装沉淀池的池体、污泥回流管、出水管等。
(3)深度处理系统:主要包括滤池、消毒池等。
施工过程中,按照以下步骤进行:1)滤池安装:按照设计要求,将滤池的池体、滤料、进出水管等安装到位。
2)消毒池安装:根据设计图纸,安装消毒池的池体、消毒设备、进出水管等。
(4)污泥处理系统:主要包括污泥浓缩池、污泥消化池等。
施工过程中,按照以下步骤进行:1)污泥浓缩池安装:按照设计要求,将污泥浓缩池的池体、进出水管等安装到位。
2)污泥消化池安装:根据设计图纸,安装污泥消化池的池体、污泥回流管、出水管等。
3. 施工质量控制(1)严格控制材料质量,确保所有材料符合设计要求和国家标准。
(2)加强施工过程管理,严格按照施工规范和操作规程进行施工。
(3)做好施工记录,确保施工过程可追溯。
4. 施工安全措施(1)加强施工现场安全管理,严格执行安全生产责任制。
污水处理厂工程电气工程施工方案
污水处理厂工程电气工程施工方案一、工程概况该污水处理厂的设计处理能力为XXX(根据具体情况确定),属于城市污水处理的大型工程项目。
本次施工的电气工程涉及到污水处理厂的电力供应、照明、控制系统等多方面的内容。
二、电力供应系统1.供电线路:按照国家电力标准进行设计和施工,保证供电线路的安全可靠性。
主要包括高压进场线路、变电站、低压进场线路和主配电室的电路设计和施工。
2.变电站:设计合理的变电站布局,采用合适的变压器和配电设备,保证电力供应的充足,并能应对突发情况。
变电站与主配电室之间通过供电线路连接,采取合适的保护措施,如差动保护、过电压保护、过载保护等。
3.主配电室:根据污水处理厂的用电需求,合理设置主配电室的电缆线路和开关设备,并根据不同区域的用电特点,进行分区控制和开关选择。
三、照明系统1.室内照明:根据污水处理厂的不同功能区域,设计合理的照明布局,并选择具有防爆、防水和防腐等特性的照明设备。
特别是在有有害气体的地方,需要采用防爆灯具,并设置紧急照明设备。
2.室外照明:根据污水处理厂的场地情况,布置合理的室外照明系统,保证污水处理厂的夜间安全运行。
特别是在道路、楼顶、停车场等区域,要设置合适的照明设备,以提供足够的照明亮度。
四、控制系统1.进场口控制系统:设计合理的进场口控制系统,包括门禁系统、道闸系统和安全监控系统等。
门禁系统采用IC卡、蓝牙、人脸识别等方式进行访问控制;道闸系统采用电动道闸,并与门禁系统连接,实现自动开闭和车辆进出记录;安全监控系统采用摄像头和监控软件,实时监测进场口的安全情况。
2.污水处理设备控制系统:根据污水处理厂的工艺流程和处理设备的特点,设计合理的自动控制系统。
通过PLC(可编程逻辑控制器)和触摸屏等设备,实现污水处理设备的自动控制和运行监测。
控制系统还应具备报警功能,能够实时监测设备的工况和故障信息,并及时通知维修人员进行处理。
五、防雷系统和接地系统1.防雷系统:根据污水处理厂的建筑特点和设备布置,采取合适的防雷措施,保证设备和人员的安全。
某污水处理厂电气施工方案
“某污水处理厂电气施工方案”清晨的阳光透过窗帘的缝隙,洒在了我的办公桌上,我开始构思这个某污水处理厂的电气施工方案。
得明确一下工程的目标,那就是确保污水处理厂的电气系统安全、稳定、高效运行。
一、工程概述这个项目是建设一个全新的污水处理厂,位于城市的边缘,占地约200亩。
电气施工主要包括供电系统、控制系统、照明系统以及防雷接地系统等几个部分。
二、供电系统供电系统是整个电气系统的核心,我们要确保它既安全又可靠。
要考虑到电源的接入方式,根据污水厂的位置和附近电网的布局,我们决定采用双回路供电方式,以防止一路电源出现问题时影响整个厂的运行。
电源接入后,就是配电系统的设计。
这个系统要负责将电能分配到各个用电设备上。
考虑到污水处理厂的特殊性,我们会采用防水防尘的配电柜,确保配电系统在恶劣环境下也能稳定运行。
三、控制系统控制系统是电气系统的“大脑”,它负责指挥整个电气系统的运行。
在这个项目中,我们决定采用PLC(可编程逻辑控制器)作为控制系统的核心。
PLC具有可靠性高、编程灵活、维护方便等特点,非常适合这种大规模的工程项目。
除了PLC,控制系统还包括各种传感器和执行器。
传感器用于收集各种数据,比如水位、水质等,而执行器则负责根据PLC的指令来控制设备的运行,比如启停水泵、调节阀门等。
四、照明系统照明系统虽然不起眼,但却是保证污水处理厂正常运行的必要条件。
我们会根据不同区域的照明需求,选择合适的灯具和照明方式。
比如,在处理车间等需要高强度照明的区域,我们会选择高亮度的LED灯具;而在办公区等不需要太亮的地方,则会选择柔和的LED灯具。
五、防雷接地系统污水处理厂位于城市的边缘,容易受到雷击。
因此,防雷接地系统是必不可少的。
我们会采用一系列的防雷措施,比如安装避雷针、接地网等,确保电气系统在雷雨天气也能安全稳定运行。
六、施工方案在施工阶段,我们会采取一系列措施来确保工程的质量和进度。
会对施工人员进行严格的安全培训,确保他们具备足够的安全意识。
污水处理厂电气工程施工方案
污水处理厂电气工程施工方案1、主要施工程序配合土建预留预埋→低压开关柜(MCC)安装→动力控制箱、电源箱、照明配电箱安装→桥架安装→电气配管→电缆(线)敷设→灯具、插座、开关安装→接地系统安装→系统检查接线→系统调试及试灯。
2、主要施工方法及技术要求(1)预留、预埋施工班组在熟悉图纸的基础上,及时进入现场配合土建施工,以防漏留少埋。
配合土建施工人员,按走向做好预埋管、预留孔、接地部件、铁构件的预留、预埋工作,做到准确,同时做好保护。
预留、预埋时要认真做好隐蔽工程记录和验收记录。
(2)低压开关柜安装设备到货后应认真核对其型号、规格等技术参数,查看随机技术文件是否齐全,表面有无碰坏、擦伤,柜内外的电气元件应齐全、完好无损,与业主、监理、供货商共同作好开箱记录,并注明电气性能待设备调试后确认。
基础槽钢,采用[10#槽钢安装。
制作时要采用机械切割,基础制作成框状,并调平、调直,焊接处用磨光机磨平,在制作时必须除锈防腐。
基础槽钢找平、找正后,电焊焊接在预埋铁件上,并接地可靠,基础槽钢安装允许偏差不直度小于1/1000,全长小于5mm,水平度小于1/1000,全长小于5mm。
设备就位前应对基础进行复核,检查其水平度,不直度是否符合规定要求,做好复核记录。
低压开关柜安装时,在距柜顶和柜底各200mm处绷两根基准线,精确调整一面柜,再逐个调整其余柜,调整至柜面一致,罗列整齐。
其水平偏差相邻两盘边小于1mm,行列盘面小于5mm;柜与柜之间无缝隙,最大不得超过2mm,垂直度每米小于1.5mm。
如柜本身超差,应作好记录,经业主及监理验证签字认可。
采用镀锌螺栓把柜和基础可靠连接,所有柜、箱等电气设备的金属外壳、保护管和金属支架与接地装置构成良好的电气通路。
(3)控制箱、配电箱安装控制箱、配电箱安装应坚固,其垂直偏差不大于3mm ,箱的安装高度按设计规定,配电箱内应分别设置零线和保护地线(PE线)汇流排,零线和保护线应在相应的汇流排上连接,不得绞线;并应编号,配电箱上应标明用电回路名称或者回路号。
污水处理厂的工程施工临时用电及方案
污水处理厂的工程施工暂时用电及方案一、引言污水处理厂是为了保护环境和人类健康而建设的重要设施。
在污水处理厂的工程施工中,暂时用电是必不可少的一项工作。
本文将详细介绍污水处理厂工程施工暂时用电的相关内容,包括用电需求、暂时用电方案和安全措施等。
二、用电需求1. 动力用电:污水处理厂工程施工需要使用各种动力设备,如泵站、搅拌器、输送带等,这些设备需要稳定的电力供应。
2. 照明用电:为了保证工作人员的安全和施工质量,需要在工地上设置足够的照明设备。
3. 通信用电:为了方便施工人员之间的沟通和指挥,需要提供通信设备的电力支持。
4. 暂时设施用电:工地上还需要一些暂时设施,如办公室、食堂、暂时仓库等,这些设施也需要电力供应。
三、暂时用电方案1. 电源选择:根据工地的具体情况,可以选择暂时用电的来源,如使用市电、发机电组或者太阳能等。
2. 电源容量计算:根据工地的用电需求和设备的功率,计算出所需的电源容量,确保供电稳定。
3. 电缆敷设:根据工地布局和用电设备的位置,合理规划电缆的敷设路径,避免电缆的交叉和纠缠。
4. 电缆保护:为了防止电缆被损坏,需要采取相应的保护措施,如使用电缆槽、保护管等。
5. 电缆连接:电缆的连接需要使用合适的接头和插头,确保连接坚固可靠,并进行必要的绝缘处理。
6. 安全用电:施工现场存在一定的安全风险,需要采取安全措施,如设置漏电保护器、防止电缆过载等。
四、安全措施1. 培训与指导:对施工人员进行安全用电的培训和指导,提高他们的安全意识和操作技能。
2. 安全警示标识:在施工现场设置明显的安全警示标识,提醒人员注意安全事项。
3. 定期检查:定期对暂时用电设施进行检查,确保设备正常运行和安全可靠。
4. 应急预案:制定应急预案,明确各种突发情况下的应对措施,确保施工人员的生命安全。
五、总结污水处理厂的工程施工暂时用电是保证施工顺利进行的重要环节。
通过合理的用电需求分析和暂时用电方案设计,以及严格的安全措施,可以确保施工现场的用电安全和设备的正常运行。
污水处理厂水电安装施工方案
污水处理厂水电安装施工方案一、前言随着城市化进程的加快,污水处理厂作为污水处理的重要设施,承担着保护环境、维护生态的重要职责。
在污水处理厂的建设和运行中,水电安装是至关重要的一环,其施工方案的设计和实施将直接影响设施运行的效率和稳定性。
本文将针对污水处理厂水电安装进行详细阐述,提出施工方案,确保设施建设顺利进行。
二、水电安装施工方案设计1. 设计原则在设计水电安装施工方案时,应考虑以下原则: - 保证设施运行稳定,安全; - 最大程度节约资源,提高能效; - 遵守相关法规标准,确保合规性。
2. 施工流程2.1 准备工作 - 制定详细的施工计划和时间表; - 选定合格的施工队伍,并进行必要的培训; - 准备所需的水电安装设备和工具。
2.2 施工阶段 - 按照设计方案进行水电设备的安装与调试; - 定期对设备进行检查和维护,确保运行正常。
2.3 完工验收 - 完成水电安装后,进行严格的验收工作; - 检查设备安装是否符合要求,保证操作安全; - 做好施工记录和档案归档工作。
三、施工风险及对策1. 施工风险•设备选型不合适,影响设备运行效果;•人员操作失误,导致设备损坏;•施工安全事故,危及人员生命安全。
2. 风险对策•严格按照设计方案进行施工,确保设备选型合适;•对施工人员进行培训,提高操作技能;•配备完善的安全设施,加强安全管理。
四、总结综合考虑污水处理厂水电安装的重要性和复杂性,设计合理的施工方案至关重要。
通过本文的阐述,我们对污水处理厂水电安装的施工方案有了更深入的了解,同时也明确了在施工过程中需要重点关注的问题和风险。
希望相关部门能根据本文提出的方案,确保污水处理厂水电安装施工顺利进行,为环境保护事业贡献力量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电气施工方案1、工程概况:本工程电气专业包括35KV总变电站一座、分变配电室三座,以及各装置内控制设备和电缆线路的施工等。
本工程工程量相对较大(详见工程量清单)。
工期128天。
本工程技术难度一般。
有创鲁班奖的明确要求。
3、施工工序:熟悉图纸→编制设备、材料计划→盘、柜基础制作安装→盘柜及变压器安装→各种支架制作安装→电缆桥架安装、配管→电缆敷设→校线接线→电气设备和元件的调试→系统联动试验→模拟试验→送电运转(电缆沟施工依据现场情况定)4、主要施工方法和技术要求:4.1施工前准备:施工前主要是技术人员会同班组一起熟悉图纸,对工程情况有详细的了解,提出设计图纸的问题,并对施工做出周密详尽的计划。
电气施工人员要有2-3名随同其他专业前期进入施工现场,配合土建预埋并提出我方后期施工对土建施工的要求,落实甲方设备到货情况,最后核实土建预埋管的位置及预留孔洞的位置和尺寸。
4.2变压器安装:变压器运输途中及安装前应有防雨及防潮措施,不应有严重的冲击和振动。
变压器到达现场后,要及时进行设备验收和外观检查,以便发现设备存在的问题并及时处理,为安装得以顺利进行创造条件。
变压器外观检查要符合规范GBJ148-90要求,设备的现场保管是很重要的前期工作,将直接影响安装质量和设备的安全运行。
本工程所用干式变压器应置于干燥的室内。
散热器(冷却器)、连通器、安全气道、净油器等应密封;表计、风扇、潜油泵、气体继电器、气道隔板、测温装置以及绝缘材料等,也应放置于干燥的室内;本体、冷却装置等,其底部应垫高、垫平,不得水淹。
变压器到达现场后还要进行器身检查,器身检查时,场地四周应清洁和有防尘措施;雨雪天和雾天,不应在室外进行。
周围环境温度不宜低于0°C,器身温度不应低于周围空气温度;当器身温度低于周围空气温度时,应将器身加热,宜使其温度高于周围空气温度10°C。
调压切换装置吊出检查、调整时,暴露在空气中的时间应满足下表要求:钟罩起吊前,应拆除所有与其相联的部件。
器身或钟罩起吊时,吊索与铅垂线的夹角不宜大于30°,必要时可采用控制吊梁。
起吊过程中,器身与箱壁不得有碰撞现象。
在变压器本体及附件安装过程中,所有法兰连接出应有耐油密封垫(圈)密封;密封垫(圈)必须无扭曲、变形、裂纹和毛刺,密封垫(圈)应与法兰面的尺寸相配合。
法兰连接面应平整、清洁;密封垫应擦拭干净,安装位置应准确;橡胶密封垫的压缩量不宜超过其厚度的1/3。
气体继电器应水平安装,其顶盖上标志的箭头应指向储油柜,其与连通管的连接应密封良好。
变压器投入运行前要进行下列检查和试验:电气试验:按《电气装置安装工程电气设备交接试验标准》中规定的试验项目进行试验,变压器的全部电器试验应合格;储油柜的充油套管的油位应正常,测温装置的指示应正确,保护装置的整定值应符合规定。
不合格不得送电;送电前的检查:要进行全面的检查,如不符合运行条件应立即处理;空载投入冲击试,对于中性点接地系统的变压器,在进行冲击合闸时,其中性点必须接地;五次冲击合闸,应无异常情况,变压器第一次投入时,可全电压冲击合闸,如有条件时应从零起升压,第一次冲击时间不少于10min,;冲击合闸时,变压器宜由高压侧投入;励磁涌流不应引起保护装置的误动;变压器并列前,应先核对相位。
并进行检查,无异常情况再每隔5min进行冲击一次,最后一次进行空载运行24h。
4.3隔离开关及操作机构安装:4.3.1接线端子及载流部分应清洁,且接触良好,触头镀银层无脱落。
4.3.2瓷瓶表面应洁净、无破损、无裂纹、无松动。
4.3.3安装的标高、水平度和垂直度应符合设计和规范要求,触头接触良好,上下中心偏差符合产品说明书的要求。
4.3.4拉杆、延长轴应操作灵活,触头接触时三相不同期值不超过5毫米。
4.3.5隔离开关闭锁装置应动作灵活、准确可靠。
4.4盘柜安装:4.4.1基础型钢基础型钢是否合格是盘柜安装合格的基础,要严格按照规范要求检验基础型钢的水平度、不直度、平行度及位置是否符合设计要求。
基础型钢安装允许偏差基础型钢安装后,其顶部宜高出抹平地面10mm;基础型钢应有明显的可靠接地。
4.4.2.盘柜安装4.4.2.1盘柜到现场后应会同甲方一起开箱检查,技术资料及备件应妥善保管。
4.4.2.2成套盘柜就位一般以不妨碍其他柜就位为原则,先内后外。
当柜较少时,先精确地调整第一台柜,再以第一台柜为标准调整其他柜,使其柜面一致,排列整齐,间隙合格。
当柜子较多时,宜先安装中间一台,再调整两侧其他柜。
低压进线柜通过母线桥与变压器连接时,要与土建予留孔及母线桥的位置综合考虑。
4.4.2.3抽屉式配电柜的抽屉推拉应灵活轻便,无卡阻、碰撞现象,抽屉应能互换;抽屉的机械连锁或电气连锁装置应动作正确可靠,断路器分闸后,隔离触头才能分开;抽屉与柜体间的二次回路连接插件应接触良好;抽屉与柜体间的接触及柜体、框架的接地应良好。
4.4.2.4成套盘柜的动、静触头的中心线应一致,触头接触紧密;机械闭锁、电气闭锁应动作准确、可靠。
机械连锁装置动作应可靠。
4.4.2.5手车式柜的安装应检查防止电气误操作的“五防”装置齐全,并动作灵活可靠;6KV以上高压开关柜,手车推拉应灵活轻便,无卡阻、碰撞现象;手车推入工作位置之后,动触头顶部与静触头底部的间隙应符合产品要求;手车和柜体间的二次回路连接插件应接触良好;安全隔离板应开启灵活,随手车的进出相应动作;手车与柜体间的接地触头应接触准确、紧密,当手车推入柜内时,其接地触头应比主触头先接触,拉出时接地触头比主触头后断开。
4.4.3.盘、柜上的电器安装4.4.3.1)电器元件质量良好,型号、规格应符合设计要求,外观应完好,且附件齐全,排列整齐,固定牢固,密封良好;发热元件宜安装在散热良好的地方;两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管;熔断器的熔体规格、自动开关的整定值应符合设计要求;切换板应接触良好,相邻压板间应有足够安全距离,切换时不应碰及相邻的压板;对于一端带电的切换压板,应使在压板断开情况下,活动端不带电。
4.4.3.2端字排应无损坏,固定牢固,绝缘良好;端子排应有序号,端子排应便于更换且接线方便;离地高度宜大于350mm;回路电压超过400V 者,端子板应有足够的绝缘并涂以红色标志。
4.4.3.3强、弱电端子宜分开布置;当有困难时,应有明显标志并设空端子隔开或设加强绝缘的隔板。
4.4.3.4正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间,宜以一个空端子隔开。
4.4.3.5潮湿环境宜采用防潮端子;接线端子应与导线截面匹配,不应使用小端子配大截面导线。
4.4.3.6盘、柜上的小母线应采用直径不小于6mm的铜棒或铜管;盘顶小母线不同相或不同极的裸露载流部分之间,裸露载流部分与未经绝缘的金属体之间电气间隙不得小于12mm,爬电距离不得小于20mm。
4.4.3.7二次回路应按施工图接线正确牢固,编号清晰。
进盘柜的电缆排列整齐,固定牢固,且不应有接头,导线芯线应无损伤;每个接线端子的每侧接线宜为1根,不得超过2根。
对于插接式端子,不同截面的两根导线不得接在同一端子上;对于螺栓连接端子,当连接两根导线时,中间应加平垫片;所接端子不受机械应力。
4.5电缆沟:4.5.1电缆沟应在其走向上工艺地下管道基本完成后开挖,开挖应采用机械方式,为防止坍塌应按规定的边坡系数放坡。
4.5.2电缆沟施工应严格按照标准图集《95J331》进行,不得偷工减料和擅自改变材料的强度。
4.5.3电缆沟两侧不应有浮土堆积,以防下雨时沉降积压电缆沟。
4.5.4电缆沟内设集水井,坡向集水井的坡度应不小于规定值。
雨后排水要及时。
4.6电缆线路施工:电缆敷设前,要进行土建预埋管的整理、电缆桥架的安装、电缆沟内支架的安装及明管的敷设。
且应有与电缆沟相同的坡度,电缆支架通长应有良好的接地。
电缆桥架在每个支吊架上的固定应牢固,连接板的螺栓应紧固,螺母应置于桥架外侧。
电缆敷设采用人工敷设,原则上先集中,后分散,先长后短,先敷设电力电缆,后敷设控制电缆,敷设前应进行电气试验。
直埋电缆表面距地面距离应符合设计规定,直埋电缆上、下部位应铺以不少于100mm厚的软土或沙层,并加盖保护板,其覆盖宽度应超过电缆两侧各50mm;穿越大直径工艺管时电缆穿钢管,在管道上部敷设;穿越马路时穿钢管保护。
4.6.1.电缆管的加工及敷设4.6.1.1电缆管不应有穿孔,裂缝和显著的凹凸不平,内壁应光滑;金属电缆管不应有严重锈蚀。
硬质塑料管不得用在温度过高的或过低的场所。
在易受机械损伤的地方和在受力较大处直埋时,应采用足够强度的管材。
4.6.1.2电缆管加工时管口应无毛刺和尖锐棱角,管口宜做成喇叭形;电缆管在弯制后,不应有裂缝和显著的凹瘪现象,其弯扁程度不宜大于管子直径的10%;电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径;电缆管的内径与电缆的外径之比不得小于1.5;每根电缆管的弯头不应超过3个,直角弯不应超过2个。
4.6.1.3金属电缆管连接应牢固,密封应良好,两管口应对准。
套接的短套管或带螺纹的管接头的长度,不应小于电缆管外径的2.2倍。
金属电缆管不宜直接对焊。
当塑料管的直线长度超过30m时,宜加装伸缩节。
有螺纹的管接头处应用跳线焊接,在敷设电缆。
4.6.1.4电缆管的敷设应符合埋设深度不应小于0.7m;在人行道下面敷设时,不应小于0.5m;电缆管应有不小于0.1%的排水坡度;电缆管连接时,管孔应对准,接缝应严密,不得有地下水和泥浆渗入。
4.6.2.电缆支架的配置与安装4.6.2.1电缆支架所用钢材应平直,无明显扭曲,下料误差应在5mm范围内,切口应无卷边、毛刺;支架应焊接牢固,无显著变形,各横撑间的垂直净距与设计偏差不应大于5 mm;金属电缆支架必须进行防腐处理。
4.6.2.2电缆支架应安装牢固,横平竖直;托架支吊架的固定方式应按设计要求进行。
各支架的同层横档应在同一水平面上,其高度偏差不应大于5mm。
托架支吊架沿桥架走向左右的偏差不应大于10mm。
4.6.2.3吕合金梯架在钢制支吊架上固定时,应有防电化腐蚀的措施。
4.6.3.电缆的敷设4.6.3.1敷设前应按设计和实际路径计算每根电缆的长度,合理按排每盘电缆,减少电缆接头。
4.6.3.2电缆通道畅通,排水良好。
金属部分的防腐层完整。
隧道内照明、通风符合要求。
4.6.3.3三相四线制系统中应采用四芯电力电缆,不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套作中性线;并联使用的电力电缆其长度、型号、规格宜相同;且相互间的净距应符合设计要求。
4.6.3.4电力电缆在终端头与接头附近宜留有备用长度。
4.6.3.5电缆敷设应排列整齐,不宜交叉,加以固定,并及时装设标志牌。
