500种常用材料属性
工程材料-详细介绍
对钢在固态下施以不同的加热、保温和冷却，以改 变其组织，从而获得所需要性能的一种工艺。
热处理的目的：改变钢的性能 热处理的分类
普通热处理：退火、正火、淬火、回火 表面热处理：表面淬火、化学热处理
热处理在零件加工过程中的 作用
材料的物理和化学性能
–
–
材料的物理性能是指材料的固有属性，它包括材料 的密度、熔点、导热性、导电性、热膨胀性和磁性 等。 材料的化学性能是指材料在化学介质的作用下所表 现出来的性能，如材料的耐腐蚀性、抗氧化性和化 学稳定性。
第二章 金属的晶体结构与结晶
晶体与非晶体
–
–
–
固态物质按其原子（或分子）聚集状态可分为体和非晶体两 大类。 晶体 (Crystal)：原子（或分子）按一定的几何规律作周期性 地排列 。 非晶体(Non-crystal) ：原子（或分子）则是无规则的堆积在 一起。（如松香、玻璃、沥青）
多晶体示意图
多晶体示意图
金属的结晶
–
–
晶体物质由液态转变为固态的过程。 物质中的原子由不规则排列转变为规则排列的过程。
金属结晶的过程
–
纯金属的冷却曲线 温 度 To T1
理论冷却曲线 实际冷却曲线
时间
– –
过冷现象 过冷度 ΔT = T0 – T1 过冷是结晶的必要条件。
–
–
金属结晶的过程（形核、长大）
共晶相图
T(°C)
1200
L (liquid)
1000
L+
779°C 8.0
TE 800
600 400 200 0
71.9 91.2
铸造锌合金材料介绍及牌号对照表-化学成分
铸造锌合金中外牌号对照表铸造锌合金材料介绍2.1 概述2.1.1 锌的存在形式及基本属性自然界中未曾发现过自然锌，锌往往是以硫化矿物和氧化矿物的形式存在。
在硫化矿物中，锌主要是以闪锌矿形式存在，而在氧化矿中主要以菱锌矿和异极矿的形式存在。
在现代炼锌工业所采用的原料，绝大部分是硫化矿物。
同时，自然界中很少存在单一的锌矿床，一般多与其他金属伴生，如铅锌矿、铜锌矿及铜铅锌矿等。
锌是一种具有金属光泽的银白色金属。
其熔点为419.5℃，沸点为907℃。
在未合金化时，它是一种较软的金属，其强度和硬度值要比锡和铅大，但比铝和铜要小。
锌是同素异晶型金属，在低于170℃时，主要以μ形式存在；在170～330℃范围以β形式存在；在330～419℃范围以α形式存在。
μ相具有密排六方结构，因此室温下锌通常形成六面体晶体，在断裂面出现结晶状。
一般讲，锌的晶格常数a及c分别为0.2665nm和0.4947nm，c/a的理论值为1.856。
每个锌原子周围有12个临位原子，其中6个原子的间距为0.2665nm，另外6个为0.2907nm。
在六方基面中，原子之间的结合力要比层间强。
这就是锌各向异性的根源所在。
锌晶体学的另一个很重要的方面是高温条件下原子在晶格中的易动性及纯锌在室温条件下变形后的再结晶。
假如某些合金元素如镉、铜等会形成锌固溶体，锌金属的再结晶温度则会提高。
对纯锌而言，几乎不发生加工硬化，因为再结晶会使加工造成的应力得到松弛。
由于锌的恢复特性及加工硬化程度很小，因此其蠕变抗力或在长期作用下承受变形的能力较小。
这就是锌不能用作工程材料的原因，但是如果加入某些合金元素如Ti及Cu等，蠕变抗力会增加许多倍。
2.1.2 铸造锌合金的优缺点铸造锌合金的生产历史较长，主要适用于压力铸造或重力铸造，用来浇注汽车、拖拉机等机电部门的各种仪表壳体类铸件或浇注各种起重设备、机床、水泵等的轴承，并且近些年来又发展了高铝的高强度高耐磨性的铸造锌合金。
钣金件材料属性

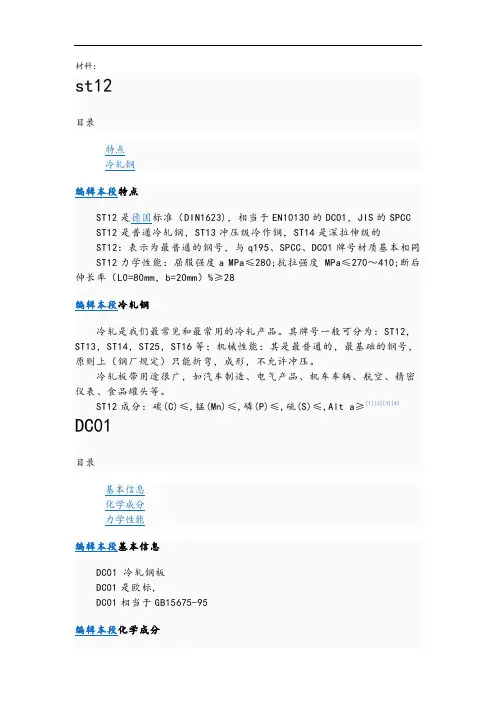

材料：st12目录编辑本段特点ST12是德国标准（DIN1623)，相当于EN10130的DC01，JIS的SPCC ST12是普通冷轧钢，ST13冲压级冷作钢，ST14是深拉伸级的ST12：表示为最普通的钢号，与q195、SPCC、DC01牌号材质基本相同ST12力学性能：屈服强度a MPa≤280;抗拉强度MPa≤270～410;断后伸长率（L0=80mm，b=20mm）%≥28编辑本段冷轧钢冷轧是我们最常见和最常用的冷轧产品。
其牌号一般可分为：ST12，ST13，ST14，ST25，ST16等；机械性能：其是最普通的，最基础的钢号，原则上（钢厂规定）只能折弯，成形，不允许冲压。
冷轧板带用途很广，如汽车制造、电气产品、机车车辆、航空、精密仪表、食品罐头等。
ST12成分：碳(C)≤,锰(Mn)≤,磷(P)≤,硫(S)≤,Alt a≥[1][2][3][4] DC01目录编辑本段基本信息DC01 冷轧钢板DC01是欧标,DC01相当于GB15675-95编辑本段化学成分【质量分数】（%）碳C：≤锰Mn：≤硫 S ：允许残余含量≤磷 P ：允许残余含量≤Alta：允许残余含量≥编辑本段力学性能【力学性能】抗拉强度（σb/MPa）：≧270屈服强度（σs/MPa）：130 ～260断后伸长率（δ5/%）：≧28交货状态：以热处理（正火、退火或高温回火）或不热处理状态交货，交货状态应在合同中注明。
spcc目录什么是spccspcc的组成spcc的种类SPCC化学成分编辑本段什么是spccSPCC原是日本标准（JIS）的“一般用冷轧碳钢薄板及钢带”钢材名称，现在许多国家或企业直接用来表示自己生产的同类钢材（如宝钢Q/BQB402标准就有SPCC）。
注意：相近的牌号有SPCD（冲压用冷轧碳钢薄板及带）、SPCE（深冲用冷轧碳钢薄板及带）、SPCCK\SPCCCE等（电视机专用钢）、SPCC4D\SPCC8D等（硬质钢，用于自行车圈等），分别用于不同场合。
模切材料基础培训(新)(1)
应用图解
应用领域
原材料特性及使用范围
2 .胶粘系列
包括3M，NITTO ，SONY，TESA，DIC,寺冈,罗曼,四维,力王等品牌的 双面胶及各式单面胶等 单/双面胶带的结构:
胶带结构分类
无基材双面胶
亚克力胶膜—亚克力胶水成膜，厚度0.05~0.15mm
棉纸双面胶—以棉纸或无纺布为基材，两面涂布胶水而 成，厚度0.10~0.20mm
@ @ Õ Å è @ Ò ¥ À Û S Ú H
@ @À Û S Ú
@ @ No.501K
@ No.501M
@ ] ü º ê @ Â â è H
@ @ z v S Ú @@ Y õ ¼ H
CR 泡棉 (氯丁橡胶) 橡胶泡棉 NR 泡棉 (丁腈橡胶) SBR 泡棉 (丁苯橡胶) EPDM 泡棉 (三元乙丙橡胶)
按发泡结构分类
质地柔软，吸水率高，压缩率高，适用 于吸音密封应用，如耳机的压缩海棉， 空调密封条等
开孔泡棉
闭孔泡棉
独立发泡，压缩残留率低，吸水率低， 隔热和缓冲性能良好，防尘好，适用于 电子产品密封防尘，防水减震等
PE 、PP离形膜等 ）
原材料特性及使用范围
1. 背光模组系列 包含黑白双面胶，增光膜，扩散膜，反射膜，双面胶等,品牌有 YUPO,TORAY,KIMOTO, TEIJIN(帝人),SKC,KEIWA(惠和),3M等等.
黑白双面胶: 用于遮光,固定作用,除了黑白胶,还有黑黑胶,黑银胶等 增光膜: 使用在光源背后,增加光感,提升整体亮度 扩散片: 扩散膜的作用是将线光源(CCFL)和点光源(LED)通过光的折射、反射和散射转化 为一均匀的面光源，对于背光源组的结构，可将2、3张扩散膜重叠使用，从而达到更高的 正面亮度效果 反射膜: 反射膜的作用是将导光板背面或光源背面透射出来的光反射回组件中，将光源发 出来的光的损耗限制在最小程度，从而提高光的利用率，增加正面亮度。
PEI原料的性能
PEI原料的性能：1）：PEI是一种稳定性能级佳的热塑性工程树脂2 ）：PEI树脂的一个突出性能是能够经受长时间的高温考验。
此耐高热性能，加上出色的可燃性和UL实验室的认证，使PEI树脂符合了高温应用的苛刻要求。
3 ）：（延展性）PEI树脂不但无伦比地兼有高强度与高模量的特性，它还具备突出的延展性。
其屈服拉伸延伸得它能够自由结合各种便于装配的搭扣配合设计。
甚至在只加入了10%玻纤增强的情况下，PEI 2100树脂也可在零度以下至200℃温度范围内保持延展性。
4 ）：（冲击强度）PEI 1000树脂具有出色的实际抗冲击性能。
鉴于PEI 树脂显示缺口灵敏度，建议遵守标准设计原则。
应最大限度地减少注塑部件中的应用力集中点（如尖角），以提供最大有冲击强度。
PEI A T*100树脂专用于需要高冲击性能的应用。
此系列的缺口Izod冲击可达15km/mз。
5 ）：（耐疲劳性）对于循环装填或摆动部件，疲劳是一生要的设计考虑因素。
6 ）：（蠕变行为）在考虑任何热塑性塑料的机械性能时，设计师必须认识到温度，应力水平和负荷持续时间对材料性能的影响。
机使在无法使用许多其他热塑性塑料的温度和应力水平下，PEI 树脂也显示了极好的抗蠕变性能。
7）：PEI 树脂具有出色的电性能，在广泛的环境条件下都能保持稳定。
再加上热性能和机械性能，使PEI 树脂成为要求极高的电子和电气应用的理想选择。
8）（相对介电常数）虽然应用可能需要或高或低的相对介电常数绝对值，但更生要的是这些值整个使用温度和/或频率范围内保持稳定。
9）：（耗散因数）PEI 1000树脂在很大的频率范围内都具有极低的耗散因数，尤其是在千赫（10*3-Hz）和千兆赫（10*9-Hz）的范围内。
10）：（介电强度）一种优良的绝缘体，PEI 树脂厚度为1.6mm时介电强度为25KV/mm（在油中），厚度对介电强度成正比的。
11):（耐化学腐蚀性）与其他无定形树脂不同。
PEI 聚醚酰亚胺树脂表现出了对各种化学制品不同常的顽强耐受力。
LDPE、LLDPE、HDPE的具体性能属性
产品性能表聚苯乙烯（PS）塑料简介聚苯乙烯是指由苯乙烯单体经自由基缩聚反应合成的聚合物，英文名称为polystyrene.简称PS。
PS包括普通聚苯乙烯（GPPS），可发性聚苯乙烯（EPS）和茂金属聚苯乙烯（SPS）等。
PS的优点为高透明性，其透光率可达90%以上，电绝缘性好，易着色，加工流动性好，刚性好及耐腐蚀性好等。
不足之处在于性脆，冲击强度低，易出现应力开裂，耐热性差及不耐沸水等。
PS的性能：1．一般性能：PS为无色透明的颗粒，制品质硬似玻璃状，燃烧可拉丝有浓烟和松节油2．味，落地有金属声音，能断不弯。
PS的吸水率为0。
05%，稍大于PE，但对制品的强度和稳定性影响不大。
3．光学性能：高透光性是PS的最大特点，同PC和PMMA一样称为三大透光塑料。
4．力学性能：PS硬而脆，无延伸性，PS的拉伸强度和弯曲在通用塑料中最高，可达60MPa，但冲击强度小，耐磨性抗蠕变性一般，力学性能随温度影响变化大。
5．热学性能：PS的耐热性能不好，热变型温度仅为70~~90℃。
耐低温性也不好，脆化温度为-30℃。
6．电学性能：PS的电绝缘性优良，且不受温度和湿度的影响。
介电损耗角正切值小，耐电弧性好，适合做高频绝缘材料。
7．环境性能：PS的化学稳定性较好，可耐一般酸，碱，盐，矿物油和低级醇。
耐候性耐氧化性都差，但耐辐射性好。
聚砜塑料PSU/PSF性能介绍性能单位指标相对密度g/cm2 1.24--1.26吸水率Kg/cm2 0.22成型收缩率% 0.7拉伸强度/ MPa 77~~82断裂伸长率/ % 50~~120弯曲强度MPa 128压缩强度MPa 98洛氏硬度M169缺口冲击强度KJ/M2 14.2无缺口冲击强度KJ/M2 310热变形温度℃174长期使用温度℃-120~150线膨胀系数3.1介电常数60Hz 3.07介电强度10-5K-1 14.6耐电弧/S 122表面电阻率Ω.cm 2.9~~1014体积电阻率Ω.cm 1015~~1017介电损耗角正切值60Hz 8x1014聚砜塑料PSU/PSFS是指大分子链上含有砜基和芳核的一类聚合物。
6系铝合金特性及广泛用途
适用于在固熔热处理后,进行冷加工、或矫直、矫平以提高强度的产品T4 固熔热处理后自然时效至基本稳定的状态但不影响力学(可进行短直、矫平,适用于固熔热处理后,不再进行冷加工性能极限)的产品 ,然后进行人工时效的状态T5 由高温成型过程冷却但不影可进行矫直、矫平,适用于由高温成型过程冷却后,不经过冷加工( ),予以人工时效的产品响力学性能极限 T6 固熔热处理后进行人工时效的状态可进行矫直、矫平、但不影响力学不再进行冷加工(适用于固熔热处理后, 的产品性能极限)T7 固熔热处理后进行过时效的状态适用于固熔热处理后,为获取某些重要特性,在人工时效时,强度在时效曲线上越过了最高峰点的产品T8 固熔热处理后经冷加工,然后进行人工时效的状态适用于经冷加工,或矫直、矫平以提高强度的产品T9 固熔热处理后人工时效,然后进行冷加工的状态适用于经冷加工提高强度的产品T10 由高温成型过程冷却后,进行冷加工,然后人工时效的状态适用于经冷加工,或矫直、矫平以提高强度的产品某些6×××系的合金,无论是炉内固熔热处理,还是从高温成形过程急冷以保留可溶性组分在固熔体中,均能达到相同的固熔热处理效果,这些合金的T3、T4、T6、T7、T8和T9状态可采用上述两种处理方法的任一种.铝合金热处理工艺6061铝合金具有较好的强度，最为苛刻的耐用性，易于焊接，耐腐蚀，适合应用于高强度复合地板。
耐用性ASTM磨损电阻测试已证实了无与伦比的耐用性。
耐蚀性6061合金提供了传统的在典型应用中的优良的耐腐蚀性。
可焊性6061提供了独特的兼容性，在很多重要的领域中体现出优异的焊接强度。
6061-T6花纹片材和板材的强度，防滑性和耐久性的是该材质的主要属性。
广泛应用于装载坡道，沟盖板，坞登，基座板，地板，楼梯踏板。
6061-T651合金板是经过双重性机械磨光的，使得平板表面保持光滑及优越的平整度，让您减少及消除成本高昂的表面处理工序。
PA材料
PA材料尼龙6与尼龙66结构尼龙6为聚己内酰胺，而尼龙66为聚己二酸己二胺。
尼龙66比尼龙6要硬12％，而理论上说，尼龙硬度越高，纤维的脆性越大，从而越容易断裂。
但在地毯使用中这点微小的差别是无法分别的。
熔点及弹性尼龙6的熔点为220C而尼龙66的熔点为260C。
但对地毯的使用温度条件而言，这并不是一个差别。
而较低的熔点使得尼龙6与尼龙66相比具有更好的回弹性，抗疲劳性及热稳定性。
色牢度色牢度并不是尼龙的一个特性，是尼龙中的染料而不是尼龙本身在光照下褪色。
耐磨性及抗尘性美国Clemson大学曾在Tampa国际机场分别用巴斯夫 Zeftron500尼龙6地毯和杜邦Antron XL尼龙66地毯进行了一个长达两年半的实验。
地毯处于人流量极高的状态下，结果表明：巴斯夫Zeftron500尼龙在颜色保持性及绒头耐磨性方面要稍好于杜邦 Antron XL。
两种纱线的抗尘性能没有差别。
尼龙的属性由于尼龙具有很多的特性，因此，在汽车、电气设备、机械部构、交通器材、纺织、造纸机械等方面得到广泛应用。
随着汽车的小型化、电子电气设备的高性能化、机械设备轻量化的进程加快，对尼龙的需求将更高更大。
特别是尼龙作为结构性材料，对其强度、耐热性、耐寒性等方面提出了很高的要求。
尼龙的固有缺点也是限制其应用的重要因素，特别是对于PA6、PA66两大品种来说，与PA46、PAl2等品种比具有很强的价格优势，虽某些性能不能满足相关行业发展的要求。
因此，必须针对某一应用领域，通过改性，提高其某些性能，来扩大其应用领域。
由于PA强极性的特点，吸湿性强，尺寸稳定性差，但可以通过改性来改善。
玻璃纤维增强PA在PA 加入30% 的玻璃纤维，PA 的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳尼龙强度是未增强的2.5 倍。
玻璃纤维增强PA 的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10-40℃。
冲压模具常用材料种类及热处理
冲压模具常用材料种类及特性如何合理选取模具钢材?（1）模具的选材在设计模具时,合理选取材料是关系到模具寿命和成本的一项重要工作,模具的成形零件凸、凹模材料的选取尤应慎重,通常应考虑以下几点:①生产批量当冲压件的生产批量很大时,凸、凹模材料应选取质量高、耐磨性好的模具钢,对于模具的其他工艺零件的材料要求,也要相应地提高；在少量生产中,可采用成本低耐磨性较差的材料。
②被冲压材料性能、工序性质和凸、凹模工作条件当被冲材料较硬或变形抗力较大时,其凸、凹模应选取耐磨性好、强度高的材料；对于凸、凹模工作条件较差的冷挤模,应选取有足够硬度、强度、韧性、耐磨性等综合力学性能较好的模具钢,同时应具有一定的硬性和耐热、抗疲劳强度。
③加工规格一般来料都没有加工,这些材料叫坯料,但坯料加工首先要经过铣床、磨床来达到一定尺寸之后才能制造模具。
（2）模具寿命与模具材料的关系①模具凹模刃口高度的估算方法a) 规定模具寿命为2000000~3000000次时,刃口每次研磨量为ffice:smarttags" />0.2mm,每次研磨后的生产量为200000~300000次。
刃口直身高度为2.5~3mm。
b) 若要模具寿命为5000000次,则刃口高度应取4~5mm。
②模具寿命与模具材料的关系凸模凹模通常采用的材料为XW-10、XW-5、XW-41、XW-42、SKD11（Cr12MoV）、ASP23。
以上四种主要钢材特性见表注: 1.以上各种参数均以XW-41为标准的比较值。
2.当冲件材料为SECC、SPCC、SPTE、T3时，通常选凸凹模材料为XW-41。
3.当冲件材料为不锈钢时，通常选凸凹模材料为ASP23。
金属材料现场快速鉴别的方法有哪几种？(1) 火花鉴别火花鉴别是将钢铁材料轻轻压在砂轮上打磨,观察所迸射出的火花形状和颜色,以判断钢铁成分范围的方法、材料不同,其火花也不同。
①20钢流线多、带红色,火束长,芒线稍粗。
建筑材料中名词解释
1．夯实土壤有两种含义：一种，就象pengzhiping582 - 助理二级所说的，对于回填土，有密实度的要求，所以要夯实。
另一种，是地基处理的方法，一般用于大面积堆场等工程中。
由于土壤的表层土承载力较底，换填方量又很大，往往就采用夯实的方法，术语为：强夯法。
就是将重物从高处自由落下，使表层土达到变形挤密的效果。
这种方法，一般可以处理表层4～5米范围内的土壤。
2．三合土：是三种材料经过配制、夯实而得的一种建筑材料，不同的地区有不同的三合土。
但其中熟石灰不可或缺，三合土存在于没有水泥或水泥奇缺点年代，所以，说三合土中有水泥是不对的。
我国的地质存在大量的“亚粘土”俗称“黄土”“红土”。
在有泥土地地方，三合土地材料为：泥土、熟石灰、沙。
其实际配比视泥土的含沙量而定。
即泥土地含沙量多，则沙的量减少。
熟石灰一般占30％。
3．石材（Stone）作为一种高档建筑装饰材料，多数人对可用于装饰的石材的种类、性能都不甚了了。
目前市场上常见的石材主要有大理石、花岗岩、水磨石、合成石四种，其中，大理石中又以汉白玉为上品；花岗岩比大理石坚硬；水磨石是以水泥、混凝土等原料锻压而成；合成石是以天然石的碎石为原料，加上粘合剂等经加压、抛光而成。
后两者因为是人工制成，所以强度没有天然石材高。
4．毛石是不成形的石料，处于开采以后的自然状态。
它是岩石经爆破后所得形状不规则的石块，形状不规则的称为乱毛石，有两个大致平行面的称为平毛石。
乱毛石：乱毛石性形状不规则,一般要求石块中部厚度不小于150mm,长度为300～400mm,质量约为20～30kg,其强度不宜小于10MPa,软化系数不应小于0.75。
平毛石：平毛石由乱毛石略经加工而成，形状较乱毛石整齐，其形状基本上有六个面，但表面粗糙，中部厚度不小于200mm。
毛石常用于砌筑基础、勒脚、墙身、堤坝、挡土墙等,也可配制片石混凝土等。
5．耐火砖一般分为两种，即不定型耐火材料和定型耐火材料。
材料力学性能
第一章用一句话对下列的概念进行解释：1）刚度 2 ）强度 3 ）塑性 4 ）屈服 5）韧性 6 ）形变强化。
对拉伸试件有什么基本要求？为什么？为什么拉伸试验又称为静拉伸试验？拉伸试验可以测定哪些力学性能？试件的尺寸对测定材料的断面收缩率是否有影响？为什么？如何测定板材的断面收缩率 ?下列的情况与图 1-3 中的哪个图对应？ 1 ）装有开水的玻璃杯浸入冷水中破裂。
2 ）用钢丝捆绑物件时拧的过紧造成钢丝断裂。
3 ）在大风中电线被拉断。
4 ）自行车闸被拉断。
5 ）金项链被拉断。
6 ）锯木头时锯条突然断裂。
试画出示意图说明：脆性材料与塑性材料的应力—应变曲线有何区别？高塑性材料与低塑性材料的应力—应变曲线又有何区别？能否由材料的延伸率和断面收缩率的数值来判断材料的属性：脆性材料、低塑性材料、高塑性材料？工程应力-- 应变曲线上b 点的物理意义？试说明b 点前后式样变形和强化的特点？脆性材料的力学性能用哪两个指标表征 ? 脆性材料在工程中的使用原则是什么？何谓材料的弹性、强度、塑性和韧性？试画出连续塑性变形强化和非连续塑性变形强化材料的应力—应变曲线 ?两种情况下如何根据应力—应变曲线确定材料的屈服强度？条件屈服强度与屈服强度存在本质区别吗？条件屈服强度与条件弹性极限存在本质区别吗？何谓工程应力和工程应变?何谓真应力和真应变 ?两者之间有什么定量关系?拉伸图、工程应力—应变曲线和真应力—真应变曲线有什么区别？试画出低碳钢在压缩试验条件下的工程应力—应变曲线和真应力—真应变曲线？颈缩发生后如何计算真应力和真应变 ? 如何根据材料的拉伸性能估算材料的断裂强度和断裂延性？现有 do=10mm 的圆棒长试样和短试样各一根，测得其延伸率 d10 与 d5 均为 25% ，问长试件和短试件的塑性是否一样？第二章为什么说金属的弹性模量是一个对组织较不敏感的力学性能指标?哪些因素对弹性模量会有较明显的影响?由图 2-1 ，试分析当拉应力增大，弹性模量的精确值会发生怎样的变化？当压缩应力增大时，又会如何变化？试写出在单轴应力（ sx10 ，其它应力分量为0 ）平面应力（ sz=tyz=t zx=0）和平面应变（ ez=gyz=gzx =0）条件下的虎克定律。
A数控刀具基础知识(认知版)
① 普通高速钢 国内外使用最多的普通高速钢是W6Mo5Cr4V2（M2 钼系）及W18Cr4V（W18钨系）钢，含碳量为0.7%~0.9%，硬度63～ 66HRC，不适于高速和硬材料切削。
② 高性能高速钢 指在普通高速钢中加入一些合金，如Co、Al等，使其 耐热性、耐磨性又有进一步提高，热稳定性高。如W12Mo3Cr4V3Co5Si、 W6Mo5Cr4V2A1、W10Mo4Cr4V3Al，硬度达67～69HRC，可用于制 造出口钻头、铰刀、铣刀等。
-NM4
T 010 20
第一字母代表含义
第二字母代表含义
第三字母代表含义
第四字母代表含义
第五数字代表含义
第六数字代表含义
第七数字代表含义
槽型与涂层代表含义
陶瓷与超硬刀片表示方法
C N G N 12 07 12 T 020 20
珩磨（倒圆过度） 锋刃 倒棱 倒棱+珩磨（倒角+倒圆）
倒角长度 倒角角度
角度头
用途：
大型被加工件固定困难时，简单加工中使用 精密被加工件，一次性固定，需加工多个面 相对于基准面，进行任意角度的加工 加工保持在一个特殊解度进行加工
特性：
刚性好，钢制外壳 特殊表面防锈处理 研磨级齿轮传动，确保高效率 可更换多种刀头
优点：
可提高加工效率 高精密齿轮传动，噪音低 高精度轴承，保证跳动5微米 刀头可更换，进行多功能加工 十分经济的选择
新材料导论
新材料导论材料概论材料的定义：材料是人类用于制造物品、器件、构件、机器或其它产品的物质。
材料的分类按物理、化学属性分：金属（Metals），非金属（non-ferrous），高分子化合物（Polymers），复合材料（Composites）材料概况按组成与结构划分：金属材料，无机非金属材料，高分子材料，复合材料。
按用途划分：电子信息材料，航空航天材料，能源材料，生物医用材料。
按性能划分：结构材料，功能材料。
按应用与发展划分：传统材料，新材料。
材料在汽车上的各种成分：塑料10%--20%，铝合金5%--10%，铁合金60%--75%，15%--20%低合金高强钢，其它。
汽车材料：价廉，易成形，长寿，高可靠性，低油耗，低污染，便于回收。
新材料的发展趋势1.注重多学科交叉，综合利用现代科学技术最新成就，促进材料科学与材料工程、各大类材料之间的交叉、借鉴、互补，充实和完善以成分与结构、性质、合成与加工、使用性能为核心知识，能指导各类材料研究与开发的材料科学与工程学科。
2.整体向着高性能化、多功能化、复合化、智能化和经济实用化方向发展。
3.结构材料仍然是研究与开发的主体，高技术新材料研究与开发与现有材料提升改造并重，以满足工业经济和国防安全的基础产业的需求；功能材料是21世纪新材料研究与开发的热点，其动力主要来自于高技术需求和有关材料行为深层次的认识和控制的科学进展。
4.重视基础性研究，实现在微观、介观和宏观不同层次上，在分子、原子、电子层次上按预定性能设计和制备新材料。
5.高度重视材料及其制品和生态环境与资源的协调性。
6.新材料的合成与加工技术（制备技术）和表征评价技术及其装备的研究与开发是新材料发展的重要基础，倍受重视。
高性能结构材料高分子材料的分类按用途分塑料、橡胶、纤维、胶粘剂、涂料等。
高分子材料的应用进展高分子材料因具有从可流动的凝胶体到柔软弹性体再到刚性固体的极宽的力学状态而获得了广泛应用。
现在，以塑料、合成橡胶和合成纤维为代表的三大合成材料的体积已经超过了所有金属材料的总和，并继续高速发展。
钢铁的理化属性钢铁的分类
钢铁的理化属性我们日常生活中谈及的“钢铁”，其实是一种合金，即铁与C(碳)、Si(硅)、Mn(锰)、P(磷)、S(硫)以及少量的其他元素所组成的合金，是工程技术中最重要、用量最大的金属材料。
钢铁的分类有很多，最常用的是按含碳的含量的不同将铁碳合金分为钢与生铁两大类。
含碳量为0.03%～2%的铁碳合金称为钢，而钢又具体分为普通钢和合金钢。
在普通钢中，碳钢以其冶炼方便、加工容易、价格低廉等特性而被广泛应用。
按含碳量不同，碳钢又分为低碳钢、中碳钢和高碳钢。
随含碳量升高，碳钢的硬度增加、韧性下降。
合金钢又叫特种钢，在碳钢的基础上加入一种或多种合金元素，使钢的组织结构和性能发生变化，从而具有一些特殊性能，如高硬度、高耐磨性、高韧性、耐腐蚀性，等等。
经常加入钢中的合金元素有Si、W、Mn、Cr、Ni、Mo、V、Ti等。
我国合金钢的资源相当丰富，除Cr、Co不足，Mn品位较低外，W、Mo、V、Ti和稀土金属储量都很高。
含碳量2%～4.3%的铁碳合金称生铁。
生铁硬而脆，但耐压耐磨。
根据生铁中碳存在的形态不同又可分为白口铁、灰口铁和球墨铸铁。
白口铁中碳以Fe3C 形态分布，断口呈银白色，质硬而脆，不能进行机械加工，是炼钢的原料，故又称炼钢生铁。
碳以片状石墨形态分布的称灰口铁，断口呈银灰色，易切削，易铸，耐磨。
若碳以球状石墨分布则称球墨铸铁，其机械性能、加工性能接近于钢。
在铸铁中加入特种合金元素可得特种铸铁，如加入Cr，耐磨性可大幅度提高，在特种条件下有十分重要的应用。
钢铁的分类除了按含碳量分类外，钢材按外形可分为型材、板材、管材、金属制品四大类。
为便于采购、订货和管理，我国目前将钢材分为十六大品种（见表1）：表1 我国钢材品种分类上述栏目又可进一步细分：1、型材工字钢槽钢角钢方钢重轨高工钢 H型钢圆钢不等边角钢扁钢轻轨齿轮钢六角钢耐热钢棒合结圆钢合工圆钢方管碳工钢轴承钢碳结圆钢不锈圆钢轴承圆钢矩型管弹簧钢普线高线螺纹钢2、板材中厚板容器板中板碳结板锅炉板低合金板花纹板冷板热板冷卷板热卷板镀锌板电镀锌板电镀锌卷锰板不锈钢板硅钢片彩涂板彩钢瓦楞铁镀锌卷板热轧带钢3、管材焊管不锈钢管热镀锌管冷镀锌管无缝管螺旋管热轧无缝4、金属材料生铁马口铁铝铅黄铜锡锌线材、螺纹钢简介线材和螺纹是两种最常用的钢铁品种，也是即将上市的钢材期货最有希望推出的品种，下面我们就这两个品种做具体介绍：1、线材线材按其断面形状属型钢，实际上已成独立钢类。
机械工程材料总复习资料
机械工程材料复习第一部分基本知识一、概述⒈目的掌握常用工程材料的种类、成分、组织、性能和改性方法的基本知识（性能和改性方法是重点).具备根据零件的服役条件合理选择和使用材料;具备正确制定热处理工艺方法和妥善安排工艺路线的能力.⒉复习方法以“材料的化学成分→加工工艺→组织、结构→性能→应用”之间的关系为主线，掌握材料性能和改性的方法，指导复习.二、材料结构与性能:⒈材料的性能：①使用性能：机械性能（刚度、弹性、强度、塑性、硬度、冲击韧性、疲劳强度、断裂韧性）；②工艺性能：热处理性能、铸造性能、锻造性能、机械加工性能等.⒉材料的晶体结构的性能：纯金属、实际金属、合金的结构(第二章);纯金属:体心立方（)、面心立方（），各向异性、强度、硬度低;塑性、韧性高实际金属：晶体缺陷(点:间隙、空位、置换；线：位错；面：晶界、压晶界）→各向同性；强度、硬度增高；塑性、韧性降低.合金：多组元、固溶体与化合物.力学性能优于纯金属。
单相合金组织：合金在固态下由一个固相组成;纯铁由单相铁素体组成。
多相合金组织：由两个以上固相组成的合金.多相合金组织性能：较单相组织合金有更高的综合机械性能，工程实际中多采用多相组织的合金。
⒊材料的组织结构与性能⑴。
结晶组织与性能：F、P、A、Fe3C、Ld；1）平衡结晶组织平衡组织：在平衡凝固下，通过液体内部的扩散、固体内部的扩散以及液固二相之间的扩散使使各个晶粒内部的成分均匀,并一直保留到室温。
2）成分、组织对性能的影响①硬度（HBS)：随C﹪↑，硬度呈直线增加， HBS值主要取决于组成相的相对量。
②抗拉强度(）：C﹪＜0。
9%范围内，先增加，C﹪＞0.9～1。
0％后，值显著下降。
③钢的塑性(）、韧性(）：随着C﹪↑，呈非直线形下降.3）硬而脆的化合物对性能的影响：第二相强化:硬而脆的化合物，若化合物呈网状分布：则使强度、塑性下降；若化合物呈球状、粒状（球墨铸铁）：降低应力集中程度及对固溶体基体的割裂作用，使韧性及切削加工性提高；呈弥散分布于基体上：则阻碍位错的移动及阻碍晶粒加热时的长大，使强度、硬度增加，而塑性、韧性仅略有下降或不降即弥散强化；呈层片状分布于基体上：则使强度、硬度提高,而塑性、韧性有所下降。
常见保温材料
一、岩棉系列1、产品名称:岩棉板岩棉板岩棉是以天然玄武岩为主要原料，经高温熔融后，由高速离心设备制成人造无机纤维，同时加入特制的粘结剂和防尘油，再经加温固化，制作成各种规格，不同要求的岩棉保温制品。
岩棉、矿棉可制成岩棉板、岩棉条、岩棉毡、岩棉毯（岩棉毡）、岩棉管等岩棉制品。
岩棉板可分为防火岩棉板、防水岩棉板、贴铝箔岩棉板、高密度岩棉板、复合岩棉板等。
外墙保温岩棉板性能特点:1、绝热性能：绝热性能好是岩棉、矿渣棉制品的基本特性，在常温条件下（25℃左右）岩棉的热导率通常在0.03～0.047W/(moK)之间。
2、燃烧性能：岩棉、矿渣棉制品的燃烧性能取决于其中可燃性粘接剂的多少。
岩棉、矿渣棉本身属无机质矿物纤维，不可燃，在加工成制品的过程中，有时要加入有机粘结剂或添加物，这些对制品的燃烧性能会产生一定的影响。
3、隔音性能：岩棉、矿渣棉制品具有优良的隔音和吸声性能，其吸声机理是这种制品具有多孔性结构，当声波通过时，由于流阻的作用产生摩擦，使声能的一部分为纤维所吸收，阴碍了声波的传递。
应用有弹性、中等强度岩棉板：适用于建筑墙体/屋顶保温、防火、吸音、如幕墙、内墙隔断、电梯井等。
高强度岩棉板：适用于高、低温的各种条件下、有着很好的承载、抗压特性、尤其适用于大型船舶、容器、烘箱和管道及工业设备的保温、绝热。
耐压岩棉板：能承受巨大的高负载。
适用于候机室、大型车间等房顶保温。
性能指标技术性能技术指导备注导热系数W/(m.k) 0.030-0.044 常温渣球含量%（颗粒直径>0.25mm)12以下符合GB11835-98 不然性 A 符合GB5464 纤维直径（μ）4-7工作温度(℃) 268-600酸度系数≥1.5SiO2+AlO2 CaO+MgO吸湿率（%）< 5 符合GB11835-98 密度公差（%）±10树脂含量岩棉板≯3岩棉毡≯1岩棉管≯3.5符合GB11835-98憎水率（%）>98 符合GB54802、产品类别:岩棉系列岩棉复合板产品名称:钢丝网岩棉板3、产品类别:岩棉系列岩棉管产品名称:岩棉管岩棉管岩棉管是一种主要应用于管道的岩棉保温材料，是以天然玄武岩为主要原料，经高温熔融后，由高速离心设备制成人造无机纤维，同时加入特制的粘结剂和防尘油，再经加温固化，制作成各种规格，不同要求的岩棉保温管壳。
(整理)PE塑料的性能与应用
PE塑料的性能与应用PE即聚乙烯，是一种具有多种结构和特性的聚合物。
它主要分为低密度聚乙烯(LDPE)、中密度聚乙烯(MDPE)、高密度聚乙烯(HDPE)、线性低密度聚乙烯(LLDPE)、及特殊性能的超高分子量聚乙烯、低相对分子质量聚乙烯、高相对分子质量高密度聚乙烯、极低密度聚乙烯等。
一般来说相对密度低于的聚乙烯，通常称为低密度聚乙烯；相对密度等于或大于的聚乙烯称为高密度聚乙烯；相对密度在~范围内的聚乙烯称为中密度聚乙烯。
由PE的分类上就能看出，密度是关系着PE塑料性能差异的主要指标，其次是相对分子质量，而密度又是树脂结晶度和分子线型结构不同造成的。
线性结构的PE，结晶度高，密度大，熔融温度、硬度、屈服强度、弹性模量也高。
尽管PE分子间的力不大，但主要因结晶度高，分子便堆砌紧密而强度增大。
相反，支链度大的PE结晶度较小，则密度较低，可延伸性与韧性较大，即为柔韧性材料。
相对分子质量及其分布会直接影响结晶度，进而影响一系列性能，如：强度、硬度、韧性、耐磨性、耐化学药品和老化及耐低温脆折性等越高，而断裂伸长率降低。
相对分子质量分布窄，对韧性和低温脆性却有所提高。
而耐长期载荷变形，耐环境应力开裂性则下降。
所以，相对分子质量分布的宽窄对PE制品的种类与使用性能也有密切关系。
另外，熔融指数是聚乙烯熔体流动性的定量指标，也是反映聚乙烯分子量大小的一个标志。
一般情况下，PE的熔融指数越高，其分子量越低；反之PE的熔融指数越低，其分子量越高。
PE的熔融指数对其加工影响较大。
熔融指数大，则流动性就好，对注射成型有利，但对于直接挤出吹塑来说，则不希望熔融指数过高，特别是HDPE，熔融指数大，型坯易产生下坠，影响型坯的正常成型。
若要吹塑大型制品时，应该选用高分子量高密度聚乙烯(代号为HMWHDPE)，其重均分子量在30~50万范围内，其分子量不仅明显地高于一般HDPE(重均分子量在15~20万之间)，而且分子量分布较宽，其熔体张力大，采用直接挤出吹塑成型时，大型制件的型坯也不易产生下坠问题。
