直线振动筛的工作原理
振动筛原理和常用计算
振动筛原理及常用计算公式一、直线振动筛工作原理振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分功课。
适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
饲料行业加工中筛分技术的应用集中在二个方面，一是对原料中的杂质进行清理，二是将原料或产品按粒径进行分级，包括原料杂质清理、破碎摧毁物料分级、制粒前的粉料杂质清理、制粒产品的分级。
加工过程中筛分效果的好坏对饲料产品的质量和产量具有相称重要的影响。
振动筛电念头经三角带使激振器偏心块产生高速旋转。
运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一协力，因此筛机的运动轨迹为一直线。
其两电机轴相对筛面有一倾角，在激振力和物料自重力的协力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
可用于流水线中实现自动化功课。
具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。
最高筛分目数325目，可筛分出7种不同粒度的物料。
二、常用计算公式2.1 振动筛处理量的计算常用的经验公式q=φAq0ρs K1K2K3K4K5K6K7K8 (1) 式中q——振动筛的处理量，t/h;A——筛面名义面积，m2;φ——有效筛分面积系数：单层或多层筛的上层筛面φ=0.9~0.8；双层筛的下层筛面φ=0.7~0.6；q0——单位筛分面积容积处理量，m3/(m2·h),按表(2)取值或按下式近似计算：细粒筛分(筛孔a＜3mm) q0=41ga/0.08;中粒筛分(a=4~40mm)q0=24lga/1.74;粗粒筛分(a＞40mm) q0=51lga/9.15;ρs——意义同前；K1~K8——影响因素修正系数，见表(3).K8 1.00 1.20 0.85 0.70 0.90 1.20①r-筛子振幅(单振幅)；mm;n-筛子轴的转数，r/min.需要的振动筛总面积按下式计算：式中A t——需要的振动筛总面积，m2;q t——振动筛总给矿量，t/h;其它符号同(1)式。
直线振动筛 标准
直线振动筛标准全文共四篇示例，供读者参考第一篇示例：直线振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、化工、建材、粮食等行业的颗粒物料的筛分工作。
它通过振动筛分的方式，可以将不同颗粒大小的物料按要求进行分离，达到粒度分级的效果。
直线振动筛具有结构简单、运行稳定、筛分效率高、工作噪音小等特点，已成为各个行业不可或缺的重要设备之一。
一、直线振动筛的工作原理直线振动筛是由振动电机、筛箱、网架、减振弹簧等组成的筛分设备。
振动电机通过激振器的激振，使筛箱产生振动，颗粒物料在振动的作用下不断移动，通过筛网的筛分作用，实现颗粒的分离。
振动电机提供了振动力，使颗粒物料在筛箱内进行跳跃运动，从而实现了颗粒物料的筛分和分级。
二、直线振动筛的结构特点1. 筛箱：筛箱是直线振动筛的主要部件，通常由钢板焊接而成，具有强度高、耐磨性好的特点。
2. 网架：网架是安装在筛箱上的筛网支撑结构，通常由钢丝编织而成，可根据筛分要求选择不同的规格和孔径。
3. 振动电机：振动电机是直线振动筛的动力源，通过产生线性振动，驱动筛箱进行振动，实现颗粒物料的筛分。
4. 减振弹簧：减振弹簧安装在振动电机和筛箱之间，起到减震、减振的作用，保证设备在运行过程中的稳定性和安全性。
5. 操作平台：操作平台上配有操作面板、电气控制箱等设备，方便操作人员进行设备的控制和监控。
三、直线振动筛的应用领域1. 矿山行业：在矿山的选矿过程中，直线振动筛广泛用于粗筛、细筛、洗筛等工序，对矿石进行筛分和分级。
2. 冶金行业：在冶金工业中，直线振动筛可用于焙烧矿的筛分、炉渣的筛分等工序，提高生产效率。
3. 化工行业：在化工领域，直线振动筛可用于化工原料、颜料、涂料等物料的筛分作业，提高产品质量。
4. 建材行业：在建筑材料行业，直线振动筛可用于水泥、石灰、玻璃等颗粒物料的筛分，满足不同颗粒物料的需求。
5. 粮食行业：在粮食加工领域，直线振动筛可用于大米、小麦、玉米等谷物颗粒的筛分，提高产品品质。

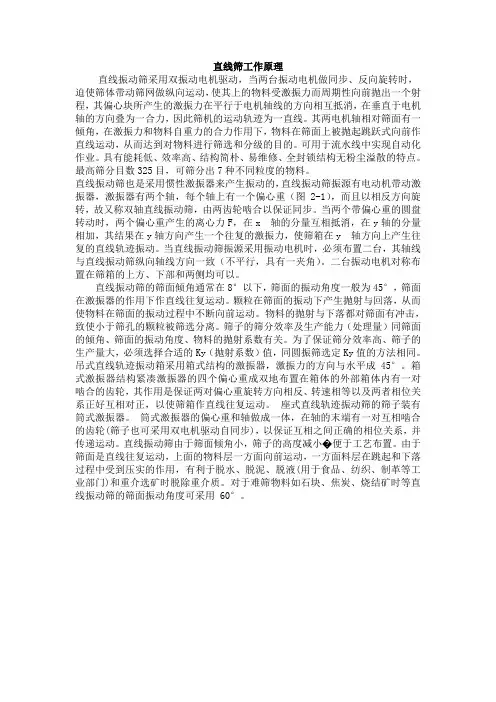

直线筛工作原理
直线筛工作原理直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。
其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
可用于流水线中实现自动化作业。
具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。
最高筛分目数325目，可筛分出7种不同粒度的物料。
直线振动筛也是采用惯性激振器来产生振动的，直线振动筛振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重（图2-1），而且以相反方向旋转，故又称双轴直线振动筛，由两齿轮啮合以保证同步。
当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x 轴的分量互相抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，使筛箱在y 轴方向上产生往复的直线轨迹振动。
当直线振动筛振源采用振动电机时，必须布置二台，其轴线与直线振动筛纵向轴线方向一致（不平行，具有一夹角）。
二台振动电机对称布置在筛箱的上方、下部和两侧均可以。
直线振动筛的筛面倾角通常在8°以下，筛面的振动角度一般为45°，筛面在激振器的作用下作直线往复运动。
颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。
物料的抛射与下落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。
筛子的筛分效率及生产能力（处理量）同筛面的倾角、筛面的振动角度、物料的抛射系数有关。
为了保证筛分效率高、筛子的生产量大，必须选择合适的Ky（抛射系数）值，同圆振筛选定Ky值的方法相同。
吊式直线轨迹振动箱采用箱式结构的激振器，激振力的方向与水平成 45°。
箱式激振器结构紧凑激振器的四个偏心重成双地布置在箱体的外部箱体内有一对啮合的齿轮，其作用是保证两对偏心重旋转方向相反、转速相等以及两者相位关系正好互相对正，以使筛箱作直线往复运动。
第二节_直线振动筛
2 0 '
（二）双电机拖动直线振动筛的传动方式 1、两台电动机经三角皮带从筛箱两侧分别带 动两根激振器轴
2、两台电动机经柔性联轴器从筛箱两侧直接带动 两根激振器轴
3、两台电动机通过万向联轴器带动两根激 振器轴
三、双电机拖动的直线振动筛
1—电动机；2—挠性联轴器；3—不平衡重块； 4—轴承；5—筛箱
（一）双电机拖动的直线振动筛的自同步原 理 虽然两台电机的转速相同，转向相反，但两 根转轴上不平衡重块的初相位并不一定相同，各 电机的灵敏性和启动操作也不完全一致。两轴的 同步完全依靠力学关系得到保证，使得本来不具 有相同初始相位的两根转轴在启动后短时间内达 到同相位，即实现自同步。
2、筒式激振器 （1）激振器安装在筛箱上，不必另设横梁 筛箱高度小、重心低、重量轻、筛子 稳定性高。 （2）激振力沿筛箱宽度分布，安装精度容 易保证。 （3）皮带轮在筛箱侧壁以外，便于安装和 布置传动机。 （4）制造偏心轴需要大型设备。 （5）筛子宽度大。
我国八九十年代的产品，命名不太规范 × × × × ×× ××
筛面层数 筛面运动 形式 y—圆运动
Z—直线运动 T—椭圆运动 K—偏心块 L—偏心轮 Z—偏心轴 F—复合偏心 补充说明 筛面长度 筛面宽度
偏心块配 置方式
B—双电机驱动自同步运转 X—箱式激振器 S—激振器的两根轴位于同一 水平
• ZK系列振动筛
ZKX型直线振动筛
ZKXg直线振动筛
ZKK直线振动筛
M1 KFy1 1
O2 BP '2
1
' 1
2 2
'
2 1 ' '2 '1
双轴直线振动筛工作原理
双轴直线振动筛工作原理双轴直线振动筛工作原理1. 引言双轴直线振动筛是一种常见的固体物料筛选设备，广泛应用于矿石选矿、建筑材料、化工等领域。
它通过振动力将物料进行筛分，实现分级和去除杂质。
本文将深入介绍双轴直线振动筛的工作原理，旨在帮助读者更好地理解并有效应用这一设备。
2. 工作原理双轴直线振动筛由筛框、筛网、激振器和减振弹簧等组成。
在工作时，激振器通过双轴驱动筛框产生水平方向的振动力和垂直方向的振动力，使物料在筛框上做直线运动。
这种直线运动的特点使得物料在筛分过程中得以充分接触和传递振动力，从而实现高效的筛分效果。
3. 功能与特点3.1 筛分功能双轴直线振动筛主要用于物料的筛分。
物料通过上料口进入筛框，由于振动力的作用，较大颗粒的物料被阻挡在筛网的上层，较小颗粒的物料则通过筛网进入下部出料口。
如此反复循环，筛分效果逐渐趋于理想状态。
3.2 排除杂质双轴直线振动筛不仅可以完成物料的筛分功能，还可以排除其中的杂质。
杂质往往是较大颗粒的物料或不完整的物料，通过振动力的作用，这些杂质会被阻挡在筛网上层，而纯净的物料则通过筛网进入下部出料口，从而实现杂质的排除。
4. 工作过程在双轴直线振动筛的工作过程中，振动力是关键。
激振器通过双轴驱动筛框产生的振动力刺激物料在筛框上做直线运动。
振动力的大小和频率可以通过调整激振器的参数来控制，从而根据物料的特性和筛分要求进行调整。
5. 优缺点5.1 优点双轴直线振动筛具有筛分效率高、排除杂质能力强的特点。
由于物料在筛分过程中得以充分接触和传递振动力，筛分效果更加理想，杂质的排除效果也更好。
5.2 缺点双轴直线振动筛的缺点是设备的结构相对复杂，需要定期维护和保养。
另外，由于振动力的作用，物料可能会出现较高的摩擦和磨损，需要进行适当的材料选择和防护措施。
6. 应用领域与前景双轴直线振动筛作为一种常见的筛分设备，被广泛应用于矿石选矿、建筑材料、化工等领域。
由于其高效的筛分和杂质排除能力，双轴直线振动筛在材料加工和处理方面具有重要地位。
振动筛工作原理
旋振筛主要特点
1、计精巧耐用，任何粉类、粘液均可筛分。
2、换网容易、操作简单、清洗方便。
3、网孔不堵塞、粉末不飞扬、可筛至500目或 0.028mm。 4、杂质、粗料自动排出，可以连续作业。
5、独特网架设计，筛网使用时间长久，换网快只需35分钟。 6、体积小，不占空间移动方便。 7、筛机最高可以达到五层，建议使用三层。
该激振器将产生一个直线的，大小变化的激振力。当 轴两端的偏心块具有不同的安装相位时，还会产生定 赂周期变期变化的激振力。
等质径积惯性振动筛
电机轴上的每个偏心块的质量和半径的乘积都相等的
振动筛
不等质径积惯性振动筛 电机轴上的每个偏心块质量和半径的乘积不相等的振 动筛
双轴惯性振动筛
对于双轴惯性振动筛，可分为以下几种：
砂、铁粉、二氧化钛、电解铜粉等
单轴/双轴惯性振动筛
由单轴式惯性激振器驱动的振动筛，通过产生沿圆周
方向变化的激振力。当轴两端的偏心块具有不同的安
装相位时，还会产生沿圆周方向变化的激振力。 由双轴式惯性激振器驱动的振动筛，其两轴通常作反 向等速运转，所以当两轴上的偏心块质量及偏心距相
等时，在两轴偏心块产生的惯性力相互抵消，因此，
旋振筛/振动筛行业分类
食 品 行 业：面粉、奶粉、淀粉、鱼粉、米粉、维生素、
调味品、糊精、饮料、果汁、砂糖、酱油、凤梨汁、
酵母液等 化 工 行 业：油漆、树脂粉、PVC树脂粉粒、柠檬酸、 聚乙烯粉、洗衣粉等
制 药 行 业：医药中间体、医用辅料、中药粉、中药液、
西药粉、西药液等 陶瓷磨料冶金行业：铝银浆、泥浆、高岭土、石英砂、 氧化铝、人造黑铝、石墨、碳化硅、喷雾土粒、金刚
直线振动筛的工作原理
立志当早，存高远
直线振动筛的工作原理
直线振动筛简介直线振动筛(直线筛)是一种常用的封闭式振动筛分设备,该系列直线振动筛是利用振动电机激振的原理,使物料在筛面上作跳跃式直线运动,物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。
振动电机作为直线振动筛的振动源，应具有设计合理.结构简单、紧凑、激振效率高、节能、安装调试方便等优点。
直线振动筛振动电机的选取，具体应选择贵工作频率、最大激振力、功率等。
振动电机的转速要接近于工作频率; 最大的激振力必须在所选的电机合成激振力的范围内;然后根据选择工作频率和最大激振力选择振动电机的功率。
直线振动筛的工作原理直线振动筛是利用振动电机激振为激振源，使玻璃粉在筛网上被抛起，同时向前做直线运动。
玻璃粉从给料机均匀地进入直线筛的料仓，通过不同筛网产生数种规格的筛上物、筛下物、然后玻璃粉从各自的出口自动排出。
直线振动筛：振动体(振动箱体和物料)的振动轨迹在水平面及垂直面上
的投影都是直线者，大型直线振动筛，其振动形式称为直线型振动。
此类型的振动筛即被称为直线振动筛或直线筛。
将两台相同型号的振动电机安装在振动设备机体上，使两个振动电机转轴处于互相平行的位置，运行时两台振动电机转向相反，泥浆直线振动筛，则两台振动电机运转必然同步，机体产生直线型振动。
由于各种原因，直线振动筛原理，振动电机在使用中会出现各种各样的问题，总结以往的很多问题后发现，在这些问题中，由于客户不懂得振动电机或者振动筛的安装和使用方法而造成的故障占大多数。
直线振动筛的结构特点直线振动筛主要由筛箱、筛框、筛网、振动电。
直线振动筛工作原理
直线振动筛工作原理直线振动筛是一种常见的筛分设备，广泛应用于矿山、冶金、建材、化工、电力等行业，用于对粒状物料进行筛选和分级。
它的工作原理是利用振动力将物料分层筛分出不同粒度的颗粒。
直线振动筛是由筛箱、筛网、振动电机、减震弹簧、减振器等组成。
筛箱是设备的主体部分，通常采用钢板制造，内置有筛网。
振动电机通过连接杆和筛箱相连，产生振动力。
减震弹簧和减振器用于降低振动传递到地面的影响。
当振动电机启动后，产生的振动力被传递到筛箱和筛网上。
物料进入筛箱后，在振动力的作用下，会产生向前推动、向上抬升和向下落地的运动。
由于不同颗粒大小和形状的物料受到振动力的影响不同，导致了筛分效果的差异。
在物料筛分过程中，大颗粒的物料会沿着筛箱的运动方向逐渐向前推进，而细颗粒则通过筛网的间隙落到下层。
通过多层筛网的设置，可以将物料按照不同粒度的大小分别筛分出来。
同时，根据物料的特性和需要，可以设置不同大小的筛孔，以实现不同粒度的筛分要求。
直线振动筛的工作原理可以总结为以下几个步骤：1. 物料进入筛箱：物料由给料口进入筛箱，在振动力的作用下，开始筛分过程。
2. 筛分过程：振动力使得物料在筛箱内向前推动，并通过筛网的间隙进行筛分。
大颗粒的物料沿着振动方向向前推进，而细颗粒通过筛网的间隙落入下层。
3. 分层筛分：由于振动力对不同大小和形状的物料影响不同，通过设置多层筛网，可以将物料按照粒度大小进行筛分，分别落入不同的层次。
4. 筛分结果收集：经过筛分后，分层的物料通过出料口分别收集。
直线振动筛的工作原理可以概括为利用振动力将物料进行筛分的过程。
其优点是结构简单，操作可靠，筛分效果好，适用于各种粒状物料的筛分。
同时，可根据实际需要进行调节和优化，以达到更好的效果。
在实际生产中，直线振动筛通常会配套使用其他设备，如给料机、输送机等，形成一个完整的物料输送、筛分、分级的系统。
通过合理地选用和组合不同的设备，可以实现对物料的高效处理，提高生产效率和产品质量。
1.9直线振动筛
选矿学之筛分设备直线振动筛 a直线振动筛-工作原理1. 筛子只在x方向振动，所以称为直线振动筛。
2.两根轴是反向旋转的，两根轴上安有相同偏心 距的重块。
3.直线振动筛分为强迫同步的直线振动筛和自同 步振动筛。
直线振动筛的工作原理直线振动筛─DS系列直线振动筛2DS1256直线振动筛1-筛箱；2-激振器；3-钢丝绳；4-隔振螺旋弹簧；5-防摆配重；6-电动机DS系列直线振动筛为吊挂式振动筛。
该筛分机有单层筛面和双层筛面两种。
DS系列直线振动筛采用整体箱式激振器。
直线振动筛─DS系列直线振动筛有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）直线振动筛─整体箱式激振器整 体 箱 式 激 振 器l-主动轴；2-从动轴；3-不平衡重块；4-皮带轮；5-齿轮对 ※齿轮对安装在箱体内，使其润滑可靠，传动平稳。
※箱体制成整体式，没有剖分面，在承受激振力时较合理，制造简单，但拆装困难。
※平衡重块成对地布置在激振器箱体外面。
便于调整不平衡重块上面的配重柱塞，以改变筛箱的振幅。
直线振动筛─整体箱式激振器箱体内装有主动轴1和从动轴2，通过齿轮对3 使从动轴作相对而同步的旋转，利用不平衡重回转 时产生的离心惯性力使激振器产生定向激振力。
通过调整偏心块回转速度和配重塞块的数量、 位置，以改变不平衡回转重量，来调整激振力和工 作力矩的大小。
密封的箱体内加注齿轮油，使齿轮和轴承润滑 和散热，保证传动平稳、运行可靠。
轴端各有一对重量相同的不平衡重块4（偏心 块）。
1主动轴；2从动轴；3齿轮对；4偏心块； 5塞块；6轴承；7箱体直线振动筛─整体箱式激振器直线振动筛─整体箱式激振器通过调整配重塞块的数量 、位置，改变不平衡回转重量， 来调整激振力和工作力矩的大小 。
有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）直线振动筛─ZZS系列直线振动筛ZZS2-1.5型直线振动筛ZZS直线振动筛和WP型(波兰)类似。
直线筛振动筛工作原理
直线筛振动筛工作原理
直线筛振动筛是一种常用的固体颗粒筛分设备，其工作原理如下：
1. 物料进料：待筛分的物料通过进料口均匀地投入到筛网面的上方。
2. 振动发生器：装有振动发生器的筛箱开始振动，产生水平和垂直方向的振动力。
3. 振动传递：振动力通过振动发生器传递到筛网面，使其产生振动运动。
4. 分层筛分：由于振动的作用，物料在筛网上形成多个层次的颗粒堆积，不同大小的颗粒通过筛网的孔隙分别落入不同的筛分出料口。
5. 出料收集：经过筛分，大颗粒、中颗粒、小颗粒等不同粒径的物料分别从不同的出料口排出，并进行收集和分类。
6. 清洁筛网：筛网上的物料经过一段时间的运行后，可能会形成堆积，需要进行清理，以保持筛分的正常进行。
7. 重复循环：经过筛分后，未通过筛分的物料返回到进料口，重新进行筛选，实现连续的筛分过程。
通过以上原理，直线筛振动筛可以高效地将固体颗粒按照不同
粒径进行筛分，并可广泛应用于矿山、冶金、化工、建筑材料等行业的颗粒物料分离和筛选过程中。
直线振动筛的工作原理,直线振动筛走料慢的原因和解决方法有哪些
直线振动筛的工作原理，直线振动筛走料慢的原因和解决方法有哪些一、直线振动筛的工作原理直线振动筛是一种常用的筛分设备，重要用于对散装物料的筛分和分类。
它不但可以对细粒度物料进行筛分，还可以对粗粒度的物料进行预处理。
直线振动筛的工作原理如下：1. 执行筛分操作的部件包括马达和振动器。
马达引起筛面和筛体的运转，振动器为动力源，产生振动力。
其中，马达通过联轴器和振动器相连，将运动动能传递到筛体和筛面。
2. 筛分原理：在振动器的作用下，筛体和筛面做直线运动，物料在筛面上向前运动，在筛孔尺寸不同的筛网上，物料实现筛分。
筛孔尺寸较大的筛网可以将较大粒度的物料筛出来，而筛孔尺寸较小的筛网则可以将较小粒度的物料筛出来。
3. 行程和振幅掌控：直线振动筛的振动特点是：振幅大，行程短。
振动幅度和振动频率将影响筛分效果。
通过可调整的重锤重量和偏心距离，可以有效掌控振幅和振动频率。
当振幅和振动频率合适时，筛孔尺寸较小的筛网可筛出更多的细粒度物料；而筛孔尺寸较大的筛网，则可以筛出更多的粗粒度物料。
4. 筛分效果：直线振动筛的筛分效果重要取决于筛孔尺寸和物料特性。
对于一些难筛物料，可以通过分层筛分的方法来提高筛分效果。
采纳分层筛分的方法可使物料在筛面上进行多次筛分，从而达到更好的筛分效果。
二、直线振动筛走料慢的原因和解决方法直线振动筛在使用过程中，有时会显现走料慢的情况，这可能会影响筛分效果。
重要的原因如下：1. 振动力不足或不平衡。
这种情况可能是由于马达损坏或振动器失衡造成的。
解决方法是检查振动器和马达，更换损坏的部件或进行平衡调整。
2. 筛面堵塞或堵料。
在筛分物料中，一些杂质或具有短纤维的物料可能会附着在筛面上，导致筛面堵塞。
解决方法是清洗筛面或更换筛网。
某些杂质物质不能够进行筛分，例如胶带等，应当将其在加入筛分前进行去除。
3. 筛网弹簧松弛或破损。
这种情况发生时，筛分的效果会明显降低。
需要更换受损的筛网弹簧，以确保弹簧紧固。
直线振动筛工作原理
直线振动筛工作原理1.振动原理：振动装置产生的振动力通过橡胶弹簧传递给筛箱，筛箱和筛网组成的系统会因为振动力的作用而发生直线运动。
振动装置通常由电机通过皮带传动或电动机直接驱动。
振动力使筛箱作有规律的往复振动，筛箱在物料的推动下进行周期性的振动，从而使物料在筛网上产生较大的加速度和高频率的振动。
2.筛分原理：当物料进入筛箱后，振动力使物料受到加速度的作用，使物料在垂直方向上产生向上的加速度。
由于物料的质量和筛网的形状不同，物料在筛网上的筛分能力也不同，大颗粒物料往往停留在筛网上方，而细颗粒物料则从筛网中通过。
筛分过程可以看作是物料在受到加速度作用下经过筛网的过程。
1.由于振动力的作用，物料受到很高的加速度和振频，筛分效果较好，筛分精度高。
2.筛箱具有较好的刚性和韧性，振动力传递效率高，振动力可调。
3.振动器的调整和维护较为简单，适用于各种物料的筛分工作。
4.筛分效率高，处理能力大，适用于大颗粒物料和小颗粒物料的筛分。
5.筛分精度可调，适用于筛分细颗粒物料和块状物料。
然而，直线振动筛也存在一些局限性：1.对物料的粘度和湿度要求较高，粘土、湿煤等物料易得堵塞筛网。
2.由于振动力的作用，筛分过程会产生较大的噪声和振动，对周围环境和操作人员造成一定的干扰。
3.对于易结块或易产生静电的物料，可能在筛分过程中产生堵塞或粘附现象，影响筛分效果。
总之，直线振动筛通过振动力使筛箱和筛网产生直线运动，实现物料的筛分和分级。
其工作原理简单明了，适用于各种物料的筛分工作。
但是在实际应用中需要根据物料的特性和要求进行综合考虑，以达到最佳的筛分效果。
振动筛原理和常用计算
振动筛原理和常用计算振动筛原理及常用计算公式一、直线振动筛工作原理振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分功课。
适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
饲料行业加工中筛分技术的应用集中在二个方面，一是对原料中的杂质进行清理，二是将原料或产品按粒径进行分级，包括原料杂质清理、破碎摧毁物料分级、制粒前的粉料杂质清理、制粒产品的分级。
加工过程中筛分效果的好坏对饲料产品的质量和产量具有相称重要的影响。
振动筛电念头经三角带使激振器偏心块产生高速旋转。
运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一协力，因此筛机的运动轨迹为一直线。
其两电机轴相对筛面有一倾角，在激振力和物料自重力的协力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
可用于流水线中实现自动化功课。
具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。
最高筛分目数325目，可筛分出7种不同粒度的物料。
二、常用计算公式 2.1 振动筛处理量的计算常用的经验公式q=φAq0ρsK1K2K3K4K5K6K7K8 (1) 式中 q——振动筛的处理量，t/h; A——筛面名义面积，m2;φ——有效筛分面积系数：单层或多层筛的上层筛面φ=0.9~0.8；双层筛的下层筛面φ=0.7~0.6；q0——单位筛分面积容积处理量，m3/(m2·h),按表(2)取值或按下式近似计算：细粒筛分(筛孔a＜3mm) q0=41ga/0.08;中粒筛分 (a=4~40mm)q0=24lga/1.74;粗粒筛分 (a＞40mm) q0=51lga/9.15;ρs——意义同前；K1~K8——影响因素修正系数，见表(3).①r-筛子振幅(单振幅)；mm;n-筛子轴的转数，r/min.需要的振动筛总面积按下式计算：式中 At——需要的振动筛总面积，m2; qt——振动筛总给矿量，t/h; 其它符号同(1)式。
直线振动筛的工作原理
直线振动筛的工作原理一、前言直线振动筛是一种常见的筛分设备，广泛应用于化工、食品、医药等行业中的颗粒物料的分级和过滤。
它具有结构简单，工作稳定，筛分效率高等优点。
本文将详细介绍直线振动筛的工作原理。
二、直线振动筛的结构直线振动筛主要由机身、激振器、筛网等组成。
其中机身是整个设备的支撑部分，激振器是产生振动力的部件，筛网则是进行物料分级和过滤的部件。
1. 机身机身由上下两个部分组成，上半部分为进料口，下半部分为出料口。
机身内壁呈斜角度倾斜，并且设置了多层不同孔径大小的筛网。
2. 激振器激振器是产生直线运动轨迹和震荡力量的关键部件。
它由电机、弹簧等组成。
电机通过弹簧与底座相连，在电机转速不变的情况下，改变弹簧张紧程度可以改变激振器产生的震荡力量大小。
3. 筛网筛网是直线振动筛的核心部件，它决定了物料的分级和过滤效果。
筛网一般采用金属丝网、聚酯纤维网等材料制成，不同孔径的筛网可以根据物料的不同粒度进行更换。
三、直线振动筛的工作原理直线振动筛工作原理是通过激振器产生的震荡力量使机身内的物料在筛网上产生直线运动轨迹，从而实现物料分级和过滤。
1. 激振器产生震荡力量电机通过弹簧与底座相连，在电机转速不变的情况下，改变弹簧张紧程度可以改变激振器产生的震荡力量大小。
当电机启动时，激振器开始工作，产生垂直于筛面方向的震荡力量。
2. 物料在筛面上产生运动轨迹激振器产生的震荡力量传递到机身上，使得机身内部的物料在筛面上呈现出直线运动轨迹。
由于不同孔径大小的筛网设置在不同层次位置上，因此物料会在筛网上逐层筛分，从而实现物料的分级和过滤。
3. 筛分效果的调节直线振动筛的筛分效果可以通过改变激振器产生的震荡力量大小来调节。
当需要更细的筛分效果时，可以加大激振器产生的震荡力量；当需要更粗的筛分效果时，可以减小激振器产生的震荡力量。
四、直线振动筛的优缺点直线振动筛具有以下优点：1. 结构简单，易于维护。
2. 筛分效率高，能够快速完成物料分级和过滤。
直线振动筛工作原理
直线振动筛工作原理
直线振动筛是一种常用于物料筛分和分级的设备，它的工作原理是利用电机的旋转动力将筛箱内的物料进行连续的直线振动，从而实现物料的筛分和分级。
以下是直线振动筛的工作原理详述：
1. 电机驱动：直线振动筛通过装在下部的电机提供动力，电机通过带轮带动筛箱内的振动器产生振动力。
2. 振动器产生振动力：直线振动筛的振动器通常由两个偏心轮组成，它们位于电机轴线的两端并以相对相位相连。
电机的旋转使得两个偏心轮产生相互作用的离心力，并将这种力传递到筛箱上。
3. 筛箱振动：振动力的传递使得筛箱开始进行连续的直线振动，振动方向一般是垂直于水平面的。
物料进入筛箱后，会受到筛箱振动的作用，从而发生跳跃运动。
4. 物料筛分：筛箱内的物料会根据其颗粒大小的不同，通过筛孔进行筛分。
较小颗粒的物料会通过筛孔，而较大颗粒的物料则被挡在筛网上方。
通过调整筛网网眼的大小，可以实现对不同颗粒物料的筛分和分级。
5. 物料出料：经过筛分后，通过筛孔的物料会落入下方的出料口，被收集或进一步处理。
未通过筛孔的物料则会继续在筛面上进行筛分，直到达到所需的粒度要求。
总之，直线振动筛的工作原理是通过电机产生的振动力将筛箱内的物料进行连续的振动和筛分，从而实现物料的分离和分类。
该设备广泛应用于矿山、冶金、化工、建材等行业的物料处理过程中。
直线振动筛的工作原理
直线振动筛的工作原理在振动阶段，振动电机通过离心力产生一个垂直向上的振动力，这个力传导至筛箱上，使筛箱进行垂直振动。
垂直振动使得物料在筛箱内迅速形成多层均匀的松散状态，从而使得各层物料能够穿过相应尺寸的筛网。
在筛分阶段，物料受到筛箱的振动作用，不断地在筛面上进行运动。
该运动包括三个方向：横向、纵向和斜向。
横向运动是指物料在筛箱内自上而下的横向移动，纵向运动是指物料在筛箱内自上而下的纵向移动，斜向运动是指物料在横向和纵向的作用下呈斜向移动。
物料在横向运动的同时还伴随着纵向运动和筛分运动。
在纵向运动过程中，物料自上而下经过筛网层层筛分，较大颗粒的物料被拦截在上层筛网上，而较小颗粒的物料则落入下层筛网上。
筛分运动是指物料在筛箱内呈现的连续运动，即物料在筛箱内由上到下进行筛选。
在物料的筛分过程中，一部分较小颗粒的物料穿过筛网落入下层，一部分较大颗粒的物料被拦截在上层，从而达到分层筛分的目的。
当物料达到所需的粒度后，它们被分别从出料口排出。
1.筛分效率高：由于振动力的作用，物料在筛分过程中能够快速形成多层均匀的松散状态，从而加快了物料的筛分速度和效率。
2.结构简单：直线振动筛结构简单紧凑，易于安装和维护。
3.噪音低：振动电机通过筛箱的弹簧支架进行激振，而不是直接激振筛箱，因此振动传递到地面的噪音相对较低。
4.筛分能力强：直线振动筛具有较大的筛分能力，能够满足不同场合的要求。
此外，直线振动筛可以根据实际需求进行定制，如单层筛、多层筛、特殊材质的筛网等。
同时，通过调节振动电机的振幅和频率，还可以对物料的筛分效果进行调整。
综上所述，直线振动筛通过振动电机的振动力驱动筛箱进行直线振动，使物料在筛网上进行分层筛分。
具有筛分效率高、结构简单、噪音低和筛分能力强等优点。
直线振动筛在振动筛分领域有着广泛的应用和前景。
直线筛工作原理
直线筛工作原理
直线筛（也称为直线振动筛）的工作原理是利用振动电机作为振动源，使物料在筛网上被抛起并同时向前作直线运动。
具体的工作原理如下：
1. 振动源的产生：直线筛通常使用双振动电机驱动。
当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，而在垂直于电机轴的方向上叠加成一个合力。
这个合力就是筛机的振动源。
2. 物料的运动：由于振动源的作用，筛体带动筛网做纵向运动。
同时，两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起并跳跃式向前作直线运动。
小于筛孔孔径的物料通过筛网落入下层，形成筛下物，而大于筛孔孔径的物料则留在筛面上，形成筛上物。
3. 筛分过程：物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物，分别从各自的出口排出。
由于物料在筛面上受到周期性的激振力作用，物料与筛网之间产生相对运动，使得物料在筛面上得到充分的分散和分层，从而提高了筛分效率。
直线筛具有耗能低、产量高、结构简单、易维修、全封闭结构、无粉尘溢散、自动排料等特点，因此广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业，主要用于粉状、颗粒状物料的筛选和分级。
食品专用直线振动筛设备工艺原理
食品专用直线振动筛设备工艺原理食品在生产过程中需要经过多道工序进行加工，其中筛分是一个非常重要的工序。
而在筛分过程中，振动筛是最为常用的设备之一。
而针对食品行业的特殊需求，食品专用直线振动筛设备被广泛应用。
本文将介绍食品专用直线振动筛设备的工艺原理，帮助读者了解其工作原理与应用场景。
1. 工作原理食品专用直线振动筛设备是一种通过振动筛网将物料进行筛分的设备，其主要由振动发生器、筛箱、弹簧、支撑以及电机五部分组成。
1.1 振动发生器振动发生器是食品专用直线振动筛设备的核心部件，其作用是产生谐振振动信号，以达到物料筛分的目的。
振动发生器通常采用振动电机，通过转子高速旋转产生振动力。
1.2 筛箱筛箱是食品专用直线振动筛设备中，用来容纳筛网及物料的部件。
筛箱通常由两个薄膜式结构体拼接而成，可方便进行清洗卫生。
在筛箱的两端分别设置进料口与出料口，用于输入物料与输出筛选后的物料。
1.3 弹簧弹簧位于振动筛设备的下部，其主要作用是承受振动发生器产生的振动力，从而避免设备直接与地面接触产生损坏及噪音。
1.4 支撑支撑是安装于振动筛设备底部的四个立柱，其作用是固定设备，避免在运行时设备出现晃动及滑移。
1.5 电机电机作为振动筛设备的强制驱动装置，主要通过带动振动发生器旋转产生振动力，从而实现物料的筛分作用。
2. 应用场景食品专用直线振动筛设备因其独特的筛分效果，被广泛应用于多个生产领域，如食品、制药、化工、陶瓷等。
其中，在食品行业中，直线振动筛设备主要应用于以下场景中：2.1 食品材料筛分在食品加工行业中，食品原材料有许多杂质，如石子、小木屑等，因此需要通过直线振动筛设备进行粗细分离，从而达到杂质筛除的效果。
此外，在生产过程中，经常需要对食品的成品进一步细分，如筛分粉末状的奶粉，得到粉末的纯度和均匀度。
通过振动筛设备进行筛分，能够获得高效、精准的筛选结果。
2.2 食品混合物筛分食品混合物工艺是将不同的材料混合在一起，制成新的产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线振动筛
日常保养
1、启动前： ⑴、检查粗网及细网有无破损 ⑵、检查运输支撑是否拆除 2、启动时： ⑴、注意有无异常杂音 ⑵、电流是否稳定 ⑶、振动有无异状 3、使用后：每次使用完毕即清理干净。
汇报完毕，感谢收看
隆中重工
隆中重工直线振动筛概述
发布者：隆中重工
产品目录
产品介绍
直线振动筛工作原理
结构部件组成
日常保养
产品介绍
Hale Waihona Puke 产品介绍 直线振动筛利用振动电机激振作为振动源，使 物料在筛网上被抛起，同时向前作直线运动， 物料从给料机均匀地进入筛分机的进料口，通 过多层筛网产生数种规格的筛上物、筛下物、 分别从各自的出口排出。具有耗能低、产量高、 结构简单、易维修、全封闭结构，无粉尘溢散， 自动排料，更适合于流水线作业。
结构部件组成
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的 强度和刚度，是筛机的主要组成部分。 2、筛框：由松木或变形量较小的木材制成，主要用来保 持筛网平整，达到正常筛分。 3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。 4、振动电机（使用与维修方法详见振动电机使用说明 书）。 5、电机台座：安装振动电机，使用前连接螺钉必须拧紧。 6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部 重量，安装时，弹簧必须垂直于地面。 7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安 装时支柱必须垂直与地面，两支柱下面的槽钢应相互平 行。
直线振动筛工作原理
直线振动筛采用双振动电机驱动，当两台振动 电机做同步、反向旋转时，其偏心块所产生的 激振力在平行于电机轴线的方向相互抵消，在 垂直于电机轴的方向叠为一合力，因此筛机的 运动轨迹为一直线。其两电机轴相对筛面有一 倾角，在激振力和物料自重力的合力作用下， 物料在筛面上被抛起跳跃式向前作直线运动， 从而达到对物料进行筛选和分级的目的。
