电力系统安全稳定导则课件
电力系统安全稳定导则
电力系统安全稳定导则第一章总则第一条为了实现电力系统的安全稳定运行、指导电力系统的规划、计划、设计、基本建设、生产运行和笠研试验等部门有关电力系统安全稳定的工作，特制定本导则、各部门应共同遵守.第二条本导则适用于电压等级为220千伏及以上的电力系统。
第三条电力系统规划、计划、设计、基本建设、生产运行和笠研试验等部门，必须进行电力系统的安全稳定分析研究工作，在技术经济合理的前提下，加强电网结构和采用相应的技术措施。
第二章电力系统安全稳定运行的基本要求第四条为保证电力系统的安全稳定运行，基本要求如下：1。
为保证电力系统正常运行的稳定性和频率、电压水平、系统应有足够的静态稳定储备和有功、无功备用容量，并有必要的调节手段。
在正常负荷波动和调节有功、无功潮流时，均不应发生乍发振荡。
2。
电网结构是电力系统安全稳定运行的基础.在规划设计中、应从全局着眼、统期待考虑,合理布局，搞好电网结构，加强主干网络,满足如下要求：（1）能够适应发展变化和各种运行方式下潮流变化的需要,具有一定的灵活性；（2)任一元件无故障断开，应能保持电力系统的稳定运行且不致使其他元件超过事故过负荷的规定；(3）应有较大的抗扰动能力，并满足本导则中规定的各项有关要求；（4)实现分层和分区原则。
主力电源一般应直接接入高压主电网。
3。
在正常运行方式（包括正常检修运行方式）下，系统中任一元件（发电机、线路、变压器、母线）发生单一故障时,不应导致主系统发生非同步运行,不应发生频率崩溃和电压崩溃。
4.在事故后经调整的运行方式下电力系统仍应有按规定的静态稳定储备.其它元件允许按规定的事故过负荷运行。
5。
电力系统发生稳定破坏时，必须有预定措施，缩小事故范围，减少事故损失。
第五条电力系统在运行中应有足够的静态稳定储备，并满足如下要求：1。
在正常运行方式和正常检修运行方式下按功角判据计算的静态稳定储备系数Kp％≥15~20％，按无功电压判据计算的静态稳定储备系数Kp％≥10～15％。
电力系统安全稳定导则ppt课件
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
电力系统安全稳定导则
2.2.3 电网分层分区 2.2.3.1 应按照电网电压等级和供电区域，合理分
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
电力系统安全稳定导则
2.4 对机网协调及厂网协调的要求 发电机组的参数选择、继电保护(发电机失
磁、失步保护、频率保护、线路保护等)、 自动装置(自动励磁调节器、电力系统稳 定器、稳定控制装置、自动发电控制装 置等)配置和整定等必须与电力系统相协 调，保证其性能满足电力系统稳定运行 的要求。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
电力系统安全稳定导则
3.1.2在事故后运行方式和特殊运行方式下，Kp％ 不得低于10％，Kv％不得低于8％。
3.1.3水电厂送出线路或次要输电线路下列情况下 允许只按静态稳定储备送电，但应有防止事故 扩大保证正常供电的相应措施：
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
电力系统安全稳定导则
2.2.4 电力系统间的互联 2.2.4.1 电力系统采用交流或直流方式互联应进行
技术经济比较。
2.2.4.2交流联络线的电压等级宜与主网最高一级 电压相一致。
电力系统安全稳定导则

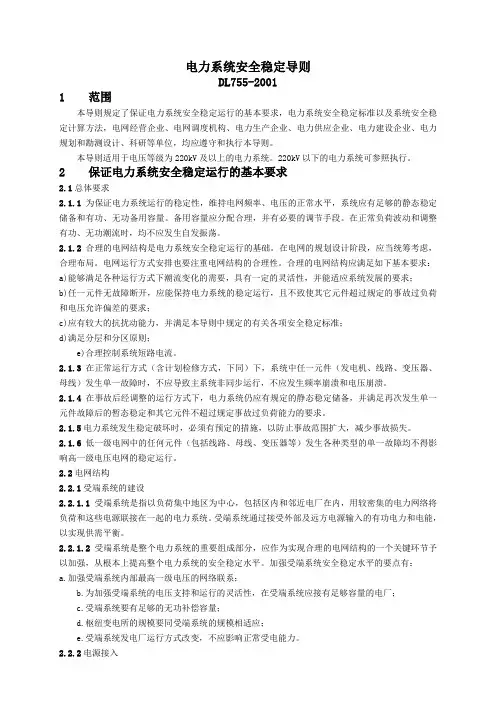

电力系统安全稳定导则DL755-20011 范围本导则规定了保证电力系统安全稳定运行的基本要求，电力系统安全稳定标准以及系统安全稳定计算方法，电网经营企业、电网调度机构、电力生产企业、电力供应企业、电力建设企业、电力规划和勘测设计、科研等单位，均应遵守和执行本导则。
本导则适用于电压等级为220kV及以上的电力系统。
220kV以下的电力系统可参照执行。
2 保证电力系统安全稳定运行的基本要求2.1总体要求2.1.1为保证电力系统运行的稳定性，维持电网频率、电压的正常水平，系统应有足够的静态稳定储备和有功、无功备用容量。
备用容量应分配合理，并有必要的调节手段。
在正常负荷波动和调整有功、无功潮流时，均不应发生自发振荡。
2.1.2合理的电网结构是电力系统安全稳定运行的基础。
在电网的规划设计阶段，应当统筹考虑，合理布局。
电网运行方式安排也要注重电网结构的合理性。
合理的电网结构应满足如下基本要求：a)能够满足各种运行方式下潮流变化的需要，具有一定的灵活性，并能适应系统发展的要求；b)任一元件无故障断开，应能保持电力系统的稳定运行，且不致使其它元件超过规定的事故过负荷和电压允许偏差的要求；c)应有较大的抗扰动能力，并满足本导则中规定的有关各项安全稳定标准；d)满足分层和分区原则；e)合理控制系统短路电流。
2.1.3在正常运行方式（含计划检修方式，下同）下，系统中任一元件（发电机、线路、变压器、母线）发生单一故障时，不应导致主系统非同步运行，不应发生频率崩溃和电压崩溃。
2.1.4在事故后经调整的运行方式下，电力系统仍应有规定的静态稳定储备，并满足再次发生单一元件故障后的暂态稳定和其它元件不超过规定事故过负荷能力的要求。
2.1.5电力系统发生稳定破坏时，必须有预定的措施，以防止事故范围扩大，减少事故损失。
2.1.6低一级电网中的任何元件（包括线路、母线、变压器等）发生各种类型的单一故障均不得影响高一级电压电网的稳定运行。
电力系统的稳定性ppt课件
加速转矩
如后图曲 线3所示
第八章 电力系统的稳定性 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
同理：
如后图曲线4 所示
第八章 电力系统的稳定性 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人 3 4
4、
而
即提高系统输电能力。
第八章 电力系统的稳定性 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
提高静态稳定的措施
具体措施：
A 、采用强有力的励磁控制－自动励磁调节器，即 提高发电机内电势；
B、减小元件电抗
超高压输电目前多用自耦变－电抗小，减小线路电抗，如 采用分裂导线、串联电容补偿等。
第八章 电力系统的稳定性 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
（正常，不小于15%）
第八章 电力系统的稳定性 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
简单电力系统的静态稳定性
2、小干扰的类型
小负荷的投入、切除 气温、气压等因素引起的系统参数的变
化 发电机出力的轻微变化
第八章 电力系统的稳定性 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
简单电力系统的静态稳定性
(Transient Stability) 暂态稳定的定义 大干扰的类型 单机无穷大系统暂态稳定的分析 提高暂态稳定的措施
电力系统安全稳定导则
电力系统安全稳定导则第一章总则第一条为了实现电力系统的安全稳定运行、指导电力系统的规划、计划、设计、基本建设、生产运行和笠研试验等部门有关电力系统安全稳定的工作，特制定本导则、各部门应共同遵守。
第二条本导则适用于电压等级为220千伏及以上的电力系统。
第三条电力系统规划、计划、设计、基本建设、生产运行和笠研试验等部门，必须进行电力系统的安全稳定分析研究工作，在技术经济合理的前提下，加强电网结构和采用相应的技术措施。
第二章电力系统安全稳定运行的基本要求第四条为保证电力系统的安全稳定运行，基本要求如下：1.为保证电力系统正常运行的稳定性和频率、电压水平、系统应有足够的静态稳定储备和有功、无功备用容量，并有必要的调节手段。
在正常负荷波动和调节有功、无功潮流时，均不应发生乍发振荡。
2.电网结构是电力系统安全稳定运行的基础。
在规划设计中、应从全局着眼、统期待考虑，合理布局，搞好电网结构，加强主干网络，满足如下要求：(1)能够适应发展变化和各种运行方式下潮流变化的需要，具有一定的灵活性；(2)任一元件无故障断开，应能保持电力系统的稳定运行且不致使其他元件超过事故过负荷的规定；(3)应有较大的抗扰动能力，并满足本导则中规定的各项有关要求；(4)实现分层和分区原则。
主力电源一般应直接接入高压主电网。
3.在正常运行方式(包括正常检修运行方式)下，系统中任一元件(发电机、线路、变压器、母线)发生单一故障时，不应导致主系统发生非同步运行，不应发生频率崩溃和电压崩溃。
4.在事故后经调整的运行方式下电力系统仍应有按规定的静态稳定储备。
其它元件允许按规定的事故过负荷运行。
5.电力系统发生稳定破坏时，必须有预定措施，缩小事故范围，减少事故损失。
第五条电力系统在运行中应有足够的静态稳定储备，并满足如下要求：1.在正常运行方式和正常检修运行方式下按功角判据计算的静态稳定储备系数Kp%≥15～20%，按无功电压判据计算的静态稳定储备系数Kp%≥10～15%。
电力系统稳定运行课件
第二节 同步发电机的功角特性
其相量图如图5-1所示，有相量图可得：
Eq cosIxdsinU
Eqsin Ixdcos
（5-3）
将式（5-3）代入式（5-1），经整理后可得
PEq
EqU xd
sin
（5-4）
第五章 电力系统稳定运行 一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
第二节 同步发电机的功角特性
电磁功率特性曲线上的最大值，称为共极限，功率极限可由
d P 0 的条件求出。对于无调节励磁的隐极式发电
d
机，E
=常量。由
q
dPEq
d
EqU cos 0
xd
，求得功率极限对应的
角度，于是功率极限为
P EqmE xq dU sinEqmE xq dU sin90oE xq dU （5-5）
第五章 电力系统稳定运行 一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
第五章 电力系统稳定运行 一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
第五章 电力系统稳定运行 一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
EqUsinU2xdxqsin2
xd
2 xdxq
（5-7）
第五章 电力系统稳定运行 一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
第二节 同步发电机的功角特性
对于无自动调节励磁装置的发电机与无限大容量电力系统母线连接时， 则有Eq=定值，U=定值。取不同的δ值代入式中，可以绘制出此种状态下发 电机有功功率的功—角特性曲线，如图5-4所示。有图可见，由于直交轴同 步电抗不相等Xd≠Xq，出现了一个按2倍功率角的正弦sin2δ变化的功率分 量，即为磁阻功率。由于磁阻功率的存在使功—角特性曲线畸变，从而使功 率极限有所增加，但这时P E q功率极限出现在功率角小于处。
电力系统安全稳定导则
1 范围本导则规定了保证电力系统安全稳定运行的基本要求，电力系统安全稳定标准以及系统安全稳定计算方法，电网经营企业，电网调度机构，电力生产企业，电力供应企业，电力建设企业，电力规划的勘测、设计、科研等单位，均应遵守和执行本导则。
本导则适用于电压等级为220kV及以上的电力系统。
220kV以下的电力系统可参照执行。
2 保证电力系统安全稳定运行的基本要求2.1 总体要求2.1.1 为保证电力系统运行的稳定性，维持电网频率、电压的正常水平，系统应足够的静态稳定储备和有功、无功备用容量。
备用容量应分配合理，并有必要的调节手段。
在正常负荷波动和调整有功、无功潮流时，均不应发生自发振荡。
2.1.2 合理的电网结构是电力系统安全稳定运行的基础。
在电网的规划设计阶段，应当统筹考虑，合理布局。
电网运行方式安排也要注重电网结构的合理性。
合理的电网结构应满足基本要求：A）能够满足各种运行方式下潮流变化的需要，具有一定的灵活性，并能适应系统发展的要求；B）任一元件无故障断开，应能保持电力系统的稳定运行，且不致使其他元件超过规定的事故过符合和电压允许偏差的要求；C）应有较大的抗干扰能力，并满足本导则中规定的有关各项安全稳定标准；D）满足分层和分区原则；E）合理控制系统短路电流。
2.1.3 在正常运行方式（含计划检修方式，下同）下，系统中任一元件（发电机、线路、变压器、母线）发生单一故障时，不应导致主系统非同步运行，不应发生频率崩溃和电压崩溃。
2.1.4 在事故后经调整的运行方式下，电力系统仍应有规定的静态稳定储备，并满足再次发生单一元件故障后的静态稳定和其他元件不超过规定事故过符合能力的要求。
2.1.5 电力系统发生稳定破坏时，必须有规定的措施，以防止事故范围扩大，减少事故损失。
2.1.6 低一级电压电网中的任何元件（包括线路、母线、变压器等）发生各种类型的单一故障，均不得影响高一级电压电网的稳定运行。
2.2 电网结构2.2.1 受端系统的建设：2.2.1.1 受端系统是指以负荷集中地区为中心，包括区内和邻近电厂在内，用较密集的电力网络将负荷和这些电源连接在一起的电力系统。
电力系统安全系统稳定导则
1 范围本导则规定了保证电力系统安全稳定运行的基本要求，电力系统安全稳定标准以及系统安全稳定计算方法，电网经营企业，电网调度机构，电力生产企业，电力供应企业，电力建设企业，电力规划的勘测、设计、科研等单位，均应遵守和执行本导则。
本导则适用于电压等级为220kV及以上的电力系统。
220kV以下的电力系统可参照执行。
2 保证电力系统安全稳定运行的基本要求2.1 总体要求2.1.1 为保证电力系统运行的稳定性，维持电网频率、电压的正常水平，系统应足够的静态稳定储备和有功、无功备用容量。
备用容量应分配合理，并有必要的调节手段。
在正常负荷波动和调整有功、无功潮流时，均不应发生自发振荡。
2.1.2 合理的电网结构是电力系统安全稳定运行的基础。
在电网的规划设计阶段，应当统筹考虑，合理布局。
电网运行方式安排也要注重电网结构的合理性。
合理的电网结构应满足基本要求：A）能够满足各种运行方式下潮流变化的需要，具有一定的灵活性，并能适应系统发展的要求；B）任一元件无故障断开，应能保持电力系统的稳定运行，且不致使其他元件超过规定的事故过符合和电压允许偏差的要求；C）应有较大的抗干扰能力，并满足本导则中规定的有关各项安全稳定标准；D）满足分层和分区原则；E）合理控制系统短路电流。
2.1.3 在正常运行方式（含计划检修方式，下同）下，系统中任一元件（发电机、线路、变压器、母线）发生单一故障时，不应导致主系统非同步运行，不应发生频率崩溃和电压崩溃。
2.1.4 在事故后经调整的运行方式下，电力系统仍应有规定的静态稳定储备，并满足再次发生单一元件故障后的静态稳定和其他元件不超过规定事故过符合能力的要求。
2.1.5 电力系统发生稳定破坏时，必须有规定的措施，以防止事故范围扩大，减少事故损失。
2.1.6 低一级电压电网中的任何元件（包括线路、母线、变压器等）发生各种类型的单一故障，均不得影响高一级电压电网的稳定运行。
2.2 电网结构2.2.1 受端系统的建设：2.2.1.1 受端系统是指以负荷集中地区为中心，包括区内和邻近电厂在内，用较密集的电力网络将负荷和这些电源连接在一起的电力系统。
稳定导则宣讲第1章-11页精选文档
5. 增加了有关术语的定义，放入附录。给出 电力系统安全性、稳定性、N-1原则、枢 纽变电站、重要负荷及联络线的解释和定 义。
08.12.2019
中国电力科学研究院系统研究所
7
关于 “前言”
① 说明了导则修订的基础，即在1981年颁发 的《电力系统安全稳定导则》的基础上进 行修订。
② 说明了导则的适应范围与制定导则的目的。 ③ 强调了要鼓励采用新技术。 ④ 说明了导则的归口管理，由电力行业电网
运行与控制标准化技术委员会负责。 ⑤ 注明了导则修订单位与主要修订人员。
08.12.2019
中国电力科学研究院系统研究所
பைடு நூலகம்
08.12.2019
中国电力科学研究院系统研究所
4
安全稳定导则(修订版)的基本特点
2. 第二章基本要求中增加以下四节内容： 电网结构、 无功平衡和补偿、 机网及厂网协调 系统全停后的恢复
保留了原导则的两节内容：总体要求和防 止电力系统崩溃,但在总体要求中增加了 合理控制短路电流的要求。
08.12.2019
中国电力科学研究院系统研究所
9
关于第一章 范围
③ 依据《中华人民共和国电力法》、《电网调度管理条例》、 《电力供应及使用条例》等法规，对应遵守本导则的企业 和单位的名称进行了新的表述。其中电网经营企业指经营 管理输电网和配电网的各级电网(电力)公司；电网调度机 构是电网经营企业中负责电力系统安全稳定运行的主要部 门；电力生产企业指各类发电公司和发电厂(站)
08.12.2019
中国电力科学研究院系统研究所
电力系统稳定性分析PPT课件
根据等面积定则就可 以确定系统暂态稳定 的临界条件（或称极 限条件）。
加速面积=最大减速面积
极限切除角
第28页/共47页
最大可能的减速面积 大于加速面积是保持 暂态稳定的必要条件。
例9-3
• 一简单电力系统如图，并知其线路的零序 等值电抗是正序电抗的4倍，设在输电线 路的某一回路的始端发生两相接地短路， 为 保 持C电lim 力 系 统 暂 态 稳 定 ， 试 计 算 其 极 限 切除角
第38页/共47页
9.4.2 改善电力系统元件的特性和参数
• 4.输电线路 • 1）提高输电线路的电压 • 2）采用分裂导线 • 3）采用串联电容补偿
第39页/共47页
9.4.2 改善电力系统元件的特性和参数
• 5.开关等附加设备 • 1）输电线路设置开关站 • 2）发电机采用电气制动
第40页/共47页
KP
Pmax - P0 P0
100%
1 .2 4 6-1 1 0 0 % 1
24.6%
第16页/共47页
9.2.3 励磁调节对静态稳定性的影响
1.无调节励磁时发电机机端电压的变化
UE GG
-
U U
jIXjIX-XG
X - XG
X
发电机端电压的端点位于电 压降 jIX上，位置按阻抗的 比值确定。因为EG是常数，
器，如果故障消失则重合闸成功。如果故障没有消失，就再次断开。
第42页/共47页
9.4.3 改善电力系统运行条件和参数
所的以方随 向着 转动E G，向U G功也角随着增转大动，
且其模（数值）UG变小。
第17页/共47页
9.2.3 励磁调节对静态稳定性的影响
2.自动励磁调节对功率特性的影响
电力系统安全稳定导则
电力系统安全稳定导则DL755-20011 范围本导则规定了保证电力系统安全稳定运行的基本要求，电力系统安全稳定标准以及系统安全稳定计算方法，电网经营企业、电网调度机构、电力生产企业、电力供应企业、电力建设企业、电力规划和勘测设计、科研等单位，均应遵守和执行本导则。
本导则适用于电压等级为220kV及以上的电力系统。
220kV以下的电力系统可参照执行。
2 保证电力系统安全稳定运行的基本要求2.1总体要求2.1.1为保证电力系统运行的稳定性，维持电网频率、电压的正常水平，系统应有足够的静态稳定储备和有功、无功备用容量。
备用容量应分配合理，并有必要的调节手段。
在正常负荷波动和调整有功、无功潮流时，均不应发生自发振荡。
2.1.2合理的电网结构是电力系统安全稳定运行的基础。
在电网的规划设计阶段，应当统筹考虑，合理布局。
电网运行方式安排也要注重电网结构的合理性。
合理的电网结构应满足如下基本要求：a)能够满足各种运行方式下潮流变化的需要，具有一定的灵活性，并能适应系统发展的要求；b)任一元件无故障断开，应能保持电力系统的稳定运行，且不致使其它元件超过规定的事故过负荷和电压允许偏差的要求；c)应有较大的抗扰动能力，并满足本导则中规定的有关各项安全稳定标准；d)满足分层和分区原则；e)合理控制系统短路电流。
2.1.3在正常运行方式（含计划检修方式，下同）下，系统中任一元件（发电机、线路、变压器、母线）发生单一故障时，不应导致主系统非同步运行，不应发生频率崩溃和电压崩溃。
2.1.4在事故后经调整的运行方式下，电力系统仍应有规定的静态稳定储备，并满足再次发生单一元件故障后的暂态稳定和其它元件不超过规定事故过负荷能力的要求。
2.1.5电力系统发生稳定破坏时，必须有预定的措施，以防止事故范围扩大，减少事故损失。
2.1.6低一级电网中的任何元件（包括线路、母线、变压器等）发生各种类型的单一故障均不得影响高一级电压电网的稳定运行。
电力系统安全稳定导则
1 范围本导则规定了保证电力系统安全稳定运行的基本要求，电力系统安全稳定标准以及系统安全稳定计算方法，电网经营企业，电网调度机构，电力生产企业，电力供应企业，电力建设企业，电力规划的勘测、设计、科研等单位，均应遵守和执行本导则。
本导则适用于电压等级为220kV及以上的电力系统。
220kV以下的电力系统可参照执行。
2 保证电力系统安全稳定运行的基本要求2.1 总体要求2.1.1 为保证电力系统运行的稳定性，维持电网频率、电压的正常水平，系统应足够的静态稳定储备和有功、无功备用容量。
备用容量应分配合理，并有必要的调节手段。
在正常负荷波动和调整有功、无功潮流时，均不应发生自发振荡。
2.1.2 合理的电网结构是电力系统安全稳定运行的基础。
在电网的规划设计阶段，应当统筹考虑，合理布局。
电网运行方式安排也要注重电网结构的合理性。
合理的电网结构应满足基本要求：A）能够满足各种运行方式下潮流变化的需要，具有一定的灵活性，并能适应系统发展的要求；B）任一元件无故障断开，应能保持电力系统的稳定运行，且不致使其他元件超过规定的事故过符合和电压允许偏差的要求；C）应有较大的抗干扰能力，并满足本导则中规定的有关各项安全稳定标准；D）满足分层和分区原则；E）合理控制系统短路电流。
2.1.3 在正常运行方式（含计划检修方式，下同）下，系统中任一元件（发电机、线路、变压器、母线）发生单一故障时，不应导致主系统非同步运行，不应发生频率崩溃和电压崩溃。
2.1.4 在事故后经调整的运行方式下，电力系统仍应有规定的静态稳定储备，并满足再次发生单一元件故障后的静态稳定和其他元件不超过规定事故过符合能力的要求。
2.1.5 电力系统发生稳定破坏时，必须有规定的措施，以防止事故范围扩大，减少事故损失。
2.1.6 低一级电压电网中的任何元件（包括线路、母线、变压器等）发生各种类型的单一故障，均不得影响高一级电压电网的稳定运行。
2.2 电网结构2.2.1 受端系统的建设：2.2.1.1 受端系统是指以负荷集中地区为中心，包括区内和邻近电厂在内，用较密集的电力网络将负荷和这些电源连接在一起的电力系统。
