光电报警系统设计
声光电报警课程设计
声光电报警课程设计一、教学目标本课程旨在通过声光电报警系统的学习，让学生掌握以下知识目标：1.理解声光电报警系统的基本原理和组成；2.掌握声光电报警系统各部件的工作原理和功能；3.了解声光电报警系统在实际应用中的优势和局限。
4.能够分析并设计简单的声光电报警系统；5.能够对声光电报警系统进行调试和维护；6.能够运用声光电报警系统解决实际问题。
情感态度价值观目标：1.培养学生的创新意识和团队协作精神；2.增强学生对新技术的敏感度和接纳能力；3.提高学生对安全问题的重视程度，培养学生的社会责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.声光电报警系统的基本原理和组成；2.声光电报警系统各部件的工作原理和功能；3.声光电报警系统的设计和应用；4.声光电报警系统的调试和维护；5.声光电报警系统在实际应用中的案例分析。
三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：通过讲解声光电报警系统的原理和应用，使学生掌握基本知识；2.案例分析法：通过分析实际案例，使学生了解声光电报警系统在实际中的应用；3.实验法：通过动手实验，使学生深入理解声光电报警系统的原理和功能；4.讨论法：通过分组讨论，培养学生的团队协作能力和创新意识。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：声光电报警系统教材，用于引导学生学习基本知识；2.参考书：相关领域的参考书，为学生提供更多的学习资料；3.多媒体资料：声光电报警系统的图片、视频等资料，丰富学生的学习体验；4.实验设备：声光电报警系统实验套件，用于学生动手实验。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估其学习态度和理解程度；2.作业：布置相关的声光电报警系统练习题，评估学生对知识点的掌握情况；3.实验报告：通过实验结果和实验报告，评估学生对声光电报警系统的实际操作能力和解决问题的能力；4.期末考试：设置期末考试，全面考察学生对声光电报警系统的知识掌握和应用能力。
光电式烟雾报警器设计
光电式烟雾报警器的设计【摘要】随着现代家庭用火、用电量的增加，家庭火灾发生的频率越来越高。
烟雾报警器也随之被广泛应用于各种场合。
本设计是利用单片机结合传感器技术而开发设计了这一烟雾报警系统。
论文中主要针对烟雾报警系统中的各个组成部件进行了介绍，对它的主控电路和外围设备电路之间的接口技术做了重点介绍。
关键词：报警器、80C51、烟雾传感器Abstract: With the modern home with fire, electricity consumption increases, the frequency of home fires is getting higher and higher. Smoke detectors have also been widely used in various occasions. This design is bined with the use of single-chip sensor technology development and design of the smoke alarm system. The main thesis of the smoke alarm system for the various ponents are introduced, its control circuit and peripheral equipment circuit interface between technology and software have been the focus of introduction.Keywords: 80C51, smoke sensor alarm.目录1 绪论31.1烟雾报警器的发展及现状31.1.1 火灾探测技术31.1.2 火灾探测器的发展趋势31.2论文研究的目的及意义41.3论文内容42基于C51单片机的烟雾报警的设计方案62.1任务分析62.2设计方案62.2.1方案设计思想62.2.2 总体框图73.1主控电路设计73.1.1 80C51系列73.1.2 80C51的基本结构83.1.3 80C51单片机的的封装和引脚93.1.4 80C51单片机的时钟103.1.580C51单片机的复位113.2外围接口电路设计123.2.1 NIS-09烟雾传感器简介123.2.2 AD574A简介143.2.3 AD574A与80C51单片机接口电路163.2.4声光报警电路173.3总电路设计184 软件实现204.1编程KEIL环境介绍204.2程序流程204.3程序215 调试245.1调试的步骤245.2调试过程中遇到的问题及解决方法25结束语27谢辞28参考文献291 绪论1.1烟雾报警器的发展及现状1.1.1 火灾探测技术火灾作术为一种在时空上失去控制的燃烧所引发的灾害，对人类生命财产和社会安全构成了极大的威胁。
光电报警器电路设计
光电报警器电路设计光电报警器是一种利用光电传感器来检测光线变化并产生报警信号的电子设备。
它常用于安防系统、火灾报警系统等场合。
在设计光电报警器电路时，主要需要考虑光电传感器的选择、信号放大、信号处理、报警触发等方面。
下面将详细介绍光电报警器电路的设计过程。
首先，选择合适的光电传感器。
常用的光电传感器有光敏电阻和光电二极管等。
光敏电阻是一种利用光照强度变化而改变电阻值的元件，灵敏度较低，需要进行信号放大处理。
而光电二极管则是一种能够将光信号转化成电流输出的器件，灵敏度较高。
根据实际需求选择合适的光电传感器。
其次，进行信号放大。
信号放大是为了增强光电传感器输出的弱电信号，提高其稳定性和可靠性。
常用的放大电路有运算放大器差分放大电路和晶体管放大电路等。
其中，运算放大器差分放大电路采用运算放大器作为放大元件，通过调整反馈电阻和输入电阻的比例关系，将光电传感器输出的电压信号进行放大。
然后，进行信号处理。
信号处理是为了对光电传感器输出的电信号进行处理和转换，从而得到满足实际需求的信号。
常用的信号处理电路有滤波电路、计数电路和比较电路等。
滤波电路可以滤除噪声信号，提高信号的清晰度和准确性。
计数电路可以对信号进行计数，判断光照强度的变化情况。
比较电路可以将光电传感器输出的信号与设定的阈值进行比较，进而产生触发电平。
最后，进行报警触发。
报警触发是通过光电传感器输出的信号判断是否触发报警，并产生相应的报警信号。
根据需要选择合适的报警触发电路，常见的触发电路有继电器触发电路和集成报警电路等。
继电器触发电路通过继电器对电流进行控制，实现报警信号的切换。
集成报警电路则是利用集成电路的功能实现报警信号的产生和输出。
在光电报警器电路设计中还需要考虑电源电路和保护电路等。
电源电路是为了为光电传感器和其他电路提供稳定可靠的电源供电。
保护电路是为了保护光电传感器和其他电路不受过电压、过电流等问题的影响，提高系统的稳定性和可靠性。
总结起来，光电报警器电路设计需要考虑光电传感器的选择、信号放大、信号处理、报警触发、电源电路和保护电路等方面。
实验8光电报警系统的设计
R1
Rf
2
3 2
CLR D Q
6 C2 5
K1
1K
BT401 红外发光管 K
2CU2B 光敏二极管
R7 3 输入
C1
-5V
CLK Q PR
1K LED
RET
VCC OUTPUT 3 Vo输出 Vo输入 100
4 +5V
7 6 THRES 2
GND 1 驱动脉冲方波
104
接收及报警部分
电路参考值
R1：1KΩ R2：1KΩ R3：120KΩ R4：68KΩ R5：5.6KΩ R6：2.2KΩ R7：1KΩ R8：5.6KΩ C1：0.1μF（104） C2：10 μF D1:1N4007
+
2 R2 R3
－
C1 LF353
－
-5V
R7
4
前1/2LF353 构成主放大器， 将光敏二极管 所产生的电流 信号放大。 后1/2LF353 构成比较放大 器，自主放大 来自6脚的信 号电压。 但此电路报 警不能保持
+
R4
报警系统参考电路
+5V R8 1 2 D CLR Q 6 C2 K1
双D触发器74HC74实现报 警保持和消除电路，一旦 报警，则维持下去，直到 人为消除。
CLR D Q
6 C2 5
K1
+ －
4 -5V
2CU2B 光敏二极管
－
C1 R5 R6 LF353
R7 输入
3
CLK Q PR
1K LED
+
4 +5V
+5V
高电平导通LED
R8 1 2
CLR D Q

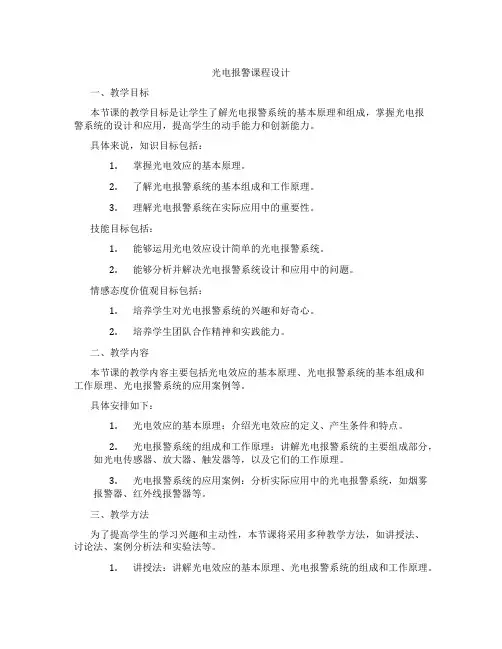

光电报警课程设计
光电报警课程设计一、教学目标本节课的教学目标是让学生了解光电报警系统的基本原理和组成，掌握光电报警系统的设计和应用，提高学生的动手能力和创新能力。
具体来说，知识目标包括：1.掌握光电效应的基本原理。
2.了解光电报警系统的基本组成和工作原理。
3.理解光电报警系统在实际应用中的重要性。
技能目标包括：1.能够运用光电效应设计简单的光电报警系统。
2.能够分析并解决光电报警系统设计和应用中的问题。
情感态度价值观目标包括：1.培养学生对光电报警系统的兴趣和好奇心。
2.培养学生团队合作精神和实践能力。
二、教学内容本节课的教学内容主要包括光电效应的基本原理、光电报警系统的基本组成和工作原理、光电报警系统的应用案例等。
具体安排如下：1.光电效应的基本原理：介绍光电效应的定义、产生条件和特点。
2.光电报警系统的组成和工作原理：讲解光电报警系统的主要组成部分，如光电传感器、放大器、触发器等，以及它们的工作原理。
3.光电报警系统的应用案例：分析实际应用中的光电报警系统，如烟雾报警器、红外线报警器等。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：讲解光电效应的基本原理、光电报警系统的组成和工作原理。
2.讨论法：学生讨论光电报警系统的应用案例，引导学生思考和分析问题。
3.案例分析法：分析实际应用中的光电报警系统，让学生了解光电报警系统在现实生活中的重要性。
4.实验法：安排学生进行光电报警系统的设计和搭建，培养学生的动手能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用符合课程要求的教材，为学生提供系统、科学的学习材料。
2.参考书：提供相关领域的参考书籍，帮助学生拓展知识面。
3.多媒体资料：制作光电报警系统的PPT、视频等多媒体资料，增强课堂教学的趣味性和生动性。
4.实验设备：准备光电报警系统所需的实验设备和材料，如光电传感器、放大器、触发器等，为学生提供实践操作的机会。

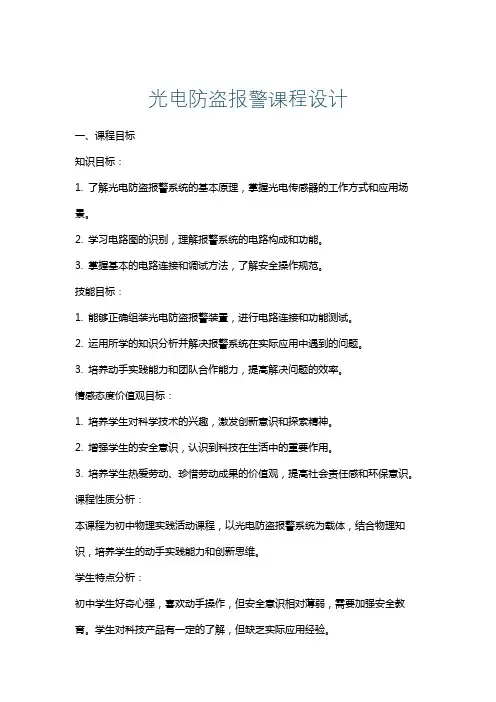

光电防盗报警课程设计
光电防盗报警课程设计一、课程目标知识目标：1. 了解光电防盗报警系统的基本原理，掌握光电传感器的工作方式和应用场景。
2. 学习电路图的识别，理解报警系统的电路构成和功能。
3. 掌握基本的电路连接和调试方法，了解安全操作规范。
技能目标：1. 能够正确组装光电防盗报警装置，进行电路连接和功能测试。
2. 运用所学的知识分析并解决报警系统在实际应用中遇到的问题。
3. 培养动手实践能力和团队合作能力，提高解决问题的效率。
情感态度价值观目标：1. 培养学生对科学技术的兴趣，激发创新意识和探索精神。
2. 增强学生的安全意识，认识到科技在生活中的重要作用。
3. 培养学生热爱劳动、珍惜劳动成果的价值观，提高社会责任感和环保意识。
课程性质分析：本课程为初中物理实践活动课程，以光电防盗报警系统为载体，结合物理知识，培养学生的动手实践能力和创新思维。
学生特点分析：初中学生好奇心强，喜欢动手操作，但安全意识相对薄弱，需要加强安全教育。
学生对科技产品有一定的了解，但缺乏实际应用经验。
教学要求：1. 结合学生特点，设计符合学生认知水平的实践活动。
2. 注重安全教育和实践指导，确保学生在操作过程中安全无误。
3. 强化知识与实践的结合，提高学生的综合运用能力。
二、教学内容1. 光电传感器原理：讲解光电传感器的工作原理、特性及应用场景，结合课本相关章节，让学生理解光电效应在防盗报警系统中的作用。
2. 报警系统电路构成：分析报警系统的电路图，介绍各部分电路的功能和相互关系，指导学生识别电路元件，掌握电路连接方法。
3. 实践操作：组织学生进行光电防盗报警装置的组装、电路连接和调试，让学生在实际操作中巩固所学知识，提高动手能力。
4. 故障排查与解决：教授学生分析报警系统故障的方法，培养学生的问题解决能力和团队协作精神。
5. 安全操作规范：强调实践过程中的安全注意事项，让学生养成良好的操作习惯，确保人身和设备安全。
教学内容安排与进度：1. 第一课时：光电传感器原理学习，介绍报警系统的基本概念。
光电技术实验-光电报警(给出发射部分电路)
光电报警系统设计一、实验目的1、练习自拟简单的光电报警系统设计实验；2、对影响光电探测性能的各种参数进行探讨，以求最大限度地发挥系统的探测能力。
二、实验内容自拟简单的红外光电报警系统。
三、实验仪器1、红外发射二极管 BT401 1只2、光敏二极管 2CU2B 1只3、光电报警系统设计模块 1套4、连接导线 60 根5、直流稳压电源 1个四、实验原理光电报警系统是一种重要的监视系统，目前其种类已经日益增多。
有对飞机、导弹等军事目标入侵进行的报警系统，也有对机场、重要设施或危禁区域防范进行报警的系统。
一般说来，被动报警系统的保密性好，但是设备比较复杂；而主动报警系统可以利用特定的调制编码规律，达到一定的保密效果，设备比较简单。
本实验半自拟一个简单的主动报警系统，由图1所示的四个部分组成。
图1发射系统包括调制电源和红外发射二极管，发射红外调制光。
在发射系统和接收系统之间有红外光束警戒线，当警戒线被阻挡时，接收系统发出指示信号，此信号经放大，驱动报警电路发出报警信号。
下面对各部分电路各举一个简单的例子。
1、发射系统：用NE555定时器构成占空比可调的多谐振荡器作调制电源，BT401作为红外发射管。
NE555内部结构原理如下图（2）所示：若不用5脚时，当2脚外加电压小于31V c （电源电压）时，比较器2翻转，导致RS 触发器翻转，管脚3输出高电平。
同时晶体管Q 截止，使脚7内部开路。
当6脚外加电压高于32V c 时，比较器1翻转，导致RS 触发器翻回，管脚3输出低电平。
同时晶体管Q 导通，使脚7内部近似接地。
若管脚5外加比较电压，则NE555在外加比较电压下工作。
比较器1或比较器2的翻转阈电平由管脚5外加比较电压在电阻R 上的分压决定。
图（3）给出了由NE555构成占空比可调的多谐振荡器的参考电路。
图 2图3电容器C1由电源电压V cc 通过R2、D 充电，A 点电压按指数规律上升，由于二极管D 的作用，电流不经过R1，因此其充电时间常数为R 2C 1。
光电子课程设计光电警报器
光电子课程设计光电警报器光电子技术是现代电子技术中的重要部分之一，尤其是在安全警报器中的应用。
光电警报器是一种利用光电子技术实现的安全报警装置，它可以通过检测外部环境的变化，如烟雾、火焰、气体等，发挥其报警作用。
本文主要探讨如何设计一个简单的光电警报器，旨在帮助初学者了解光电子技术的基本知识及其应用。
首先，我们需要了解光电子技术的基本原理。
光电子感应技术是通过光电传感器将光信号转化为电信号，后者进而被处理，从而实现环境检测和报警等功能。
光电传感器分为两类，即反射型和障碍型。
反射型光电传感器是通过发射器和接收器共同完成检测功能，发射器向目标发射光线，接收器接受光线反弹回来的信号，判断目标是否存在。
障碍型光电传感器则是通过发射器和接收器分别布放在两侧，当目标在两侧之间通过，光线被目标遮挡，接收器便无法接收到发射器发出的光线，从而产生报警信号。
了解了光电子技术的基本原理后，我们可以开始设计简单的光电警报器。
首先，我们选择障碍型光电传感器作为光电警报器的感应器，因为它适用范围广，可以用于检测各类目标。
接下来我们需要设计一个电路板，它将接收从光电传感器发出的信号并执行报警任务。
电路板可以由单片机，电源模块，警报器模块和光电传感器模块组成。
在电路板上，单片机被设计为控制整个系统的中心部分，用于处理输出信号和控制性能。
电源模块则用于提供必要的电源，可选择电池或电源适配器等供电方式。
另外，警报器模块接收单片机发送的信号并通过警报器发出警报声，提醒用户。
最后，光电传感器模块则用于检测目标并传输信息到单片机。
在完成电路板的设计之后，我们需要将电路板与光电传感器连接，并进行实际测试。
当目标通过障碍型光电传感器时，传感器将检测到目标并发送信号到单片机。
单片机接收到信号后，控制警报器模块执行警报任务，提醒用户。
如果需要与更广泛的系统进行通信，可以将单片机与其他硬件进行通信，如Wi-Fi模块，从而实现远程监控和控制。
综上所述，光电子技术是一种实现安全警报功能的重要技术手段。
PSpice光电报警器设计
光电报警器设计作者（武汉工程大学理学院，武汉，430200）摘要：如今报警器的应用非常广泛，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中普遍可见。
本文介绍了一种利用LM555CN为HG412A砷化镓发光二极管的调制电源，经过调制后的红外二极管做发射光源，使用2CU2D硅光敏二极管探测该红外信号简单的光电报警系统，并着重介绍了555芯片产生多谐振荡电路的原理。
系统由发射、接收放大、有源带通滤波四个部分组成。
当红外发光管与硅光敏二极管之间的区域被隔断时，报警电路部分的红灯亮；而当电路正常接受到5KHz光脉冲时，发光二极管不亮。
利用软件PSPICE建立了报警系统的模拟电路，并且在一定条件下对电路进行了仿真。
关键字：报警系统；调制电源；振荡；发光二级管0引言采用LM555CN芯片、发光二级管LED、光敏电阻2CU2D等构成的构成的光电报警器，具有反应灵敏、探测距离远、可靠性高等优点，在安全防范及自动控制领域已得到广泛应用。
光电报警系统是一种监视系统，当不乏分子入侵防范区域时，能够使红外发光管与硅光敏二极管之间的区域被隔断，报警电路的红灯亮。
主人、家人、邻居或者值勤人员能够根据报警电路LED灯发光情况采取必要的防范措施，从而避免相应的损失。
随着电子线路EDA的应用和发展，出现了许多电子电路仿真与分析软件，利用这些软件可以对电路进行仿真和性能分析，如直流扫描分析、交流分析、瞬态分析、傅里叶分析等，从而得知电路的一些性能指标是否满足设计要求，如不满足要求，可通过调整电路的参数获得电路理想的性能。
如果采用手动调整，一般存在3个缺点：一是准确性不够，有一定的误差；二是如果需要调节的参数较多，很难对多个参数进行综合考虑；三是消耗大量时间。
为了解决这些问题，Microsim公司推出的PSPICE仿真软件提供了一套电路模拟及仿真，它可以按照事先规定的设计目标，自动调整元器件参数值，并且可以同时优化多个参数，对其进行综合考虑，使电路的性能更加理想。
光电防盗报警系统概要
学院毕业设计（论文）题目：光电防盗报警系统院部：机电工程学院专业：机电一体化学号：学生姓名：指导老师：职称：二O O 年月日摘要安全防范技术涉及到社会的方方面面，是保护国家和人民利益与安全的重要手段。
本文设计了一种基于热释电红外一微波双探测技术的新型光电防盗报警系统，双探测技术是将两种探测技术结合在一起，以“相与”的关系来触发报警。
热释电红外传感器感应,入侵者的身体阻挡红外热辐射，将其转换成超低频信号，经电路放大，输出。
同时由于微波探测器接收到的回波信号的频率(或相位)发生变化，经过电路处理后转变为电信号，输出。
两组信号同时到达与门，经判断，电路再将报警信号通过天线发射出，可以用接收电路或收音机接收报警信号。
本文设计的光电防盗报警系统，经实验测出其技术指标为:探测距本文设计的光电防盗报警系统，经实验测出其技术指标为:探测距离不大于 5 0m，微波中心频率fo = 2000 MHz，能经受25 -1 OOOMHz范围内的频率干扰，相距3m处可经受住1 OOW干扰信号。
该系统可广泛应用于社会上的重要单位和要害部门，如军事设施、国家的动力系统、通讯系统、仓库、各类银行等等。
关健词:红外探测器微控制器防报警系统微波ABSTRACTThe safety-defending techniques are involved in most aspects of thesociety and they arevery important in protecting the benefit and security ofthe people and the country. Based on the pyroelectric infrared-microwavedouble detecting technique, this paper designed a new photoelectric securityalarming system. Double detecting technology integrates the two detectingtechnology, with the relation of "together" to trigger the alarming system.The infrared radiation (human body temperature) of intruders was sensed bythe Pyroelectric infrared sensor and then was changed into ultra lowfrequency signals. The signals were amplified by the circuit and then beenoutput. At the same time, the frequency (or phase) of echo signals which themicrowave detector received was changed. The changes transformed intoelectric signals and then output after the circuit processing. After judging thetwo groups of signals which reached the logic product gate at the same time,the circuit launched alarm signal through the antenna. The alarm signals canbe received by the accepting circuit or the radio.The results of the photoelectric security alarming system weremeasured by experiments, they are: probing range is not smaller than 10m,the microwave centre frequency is fo=2000 MHz, this system can stand inthe range of 25 ^-1000MHz frequency disturbance, and can withstand 100 Winterfering signals in the distance of 3m. The system can be widely used inthe important departments of society such as military installation, nationalpower system, communication system, warehouses, and in all kinds of banks, etc.Key words：Infrared detector Microwave Microchip Cuard against theft and alarm system目录第一章绪论 (1)1.1引言 (1)1.2光电防盗报警系统的发展现状 (1)1.3本设计研究的目的及意义 (1)1.4本设计的主要工作和创新点 (1)第二章光电防盗报警器的基本原理 (2)2.1系统硬件的基本原理 (2)2.2软件设计 (5)2.3系统测试 (6)2.4报警系统的安装 (7)第三章结论 (7)致谢 (7)参考文献 (8)第一章绪论1.1 引言随着信息技术的普及和发展，尤其是跨入新千年以后，红外技术得到了迅猛的发展，红外技术已经渗透到国民经济的各行各业和人们生活的方方面面，红外探测技术已经成为先进科学技术的重要组成部分，它在各领域都得到广泛的应用。
光电课程设计方案报告光电报警系统设计方案与实现
课程设计总结报告课程名《光电技术》课程设计称：学生姓名：系物理与电子学院别：专电子科学与技术业：指导教师：2012年 05 月20日目录一、设计任务书1二、实验仪器 (1)三、设计框图及整体概述2四、各单元电路的设计方案及原理说明3五、调试过程及结果7六、设计、安装及调试中的体会9七、附录10一、设计任务书1、课题光电报警系统设计与实现。
2、目的（1）本课程设计的基本目的在于巩固电子技术、光电技术、感测技术以及传感器原理等方面的理论知识，从系统角度出发，培养综合运用理论知识解决实际问题的能力，并养成严谨务实的工作作风。
通过个人收集资料，系统设计，电路设计、安装与调试，课程设计报告撰写等环节，初步掌握光电系统设计方法和研发流程，逐步熟悉开展工程实践的程序和方法。
本课程设计作为电子科学与技术（光电子方向）的入门类的课程设计，增加学生的兴趣。
配合其它课程设计进一步加强对相关知识的深度了解。
（2）通过本电路的设计、安装及调试，掌握简单的光与电的接口设计。
巩固模电、数字和光电课程相关知识，熟悉DXP2004 软件的使用。
3、设计要求（1）基本要求NE构成占空比为0.5多谐振荡器作发光二极管的调制电源，并对参用555LM构成比较放大器进行报警电路设计；画出所数选择进行分析说明；选用324做实验的全部电路图，并注明参数；记录调试完成后示波器输出的各测量点电压波形。
二、实验仪器万用表 1台多功能面包板 1块17333YB A A直流稳压电源 1台TDS.60MHz.1Gs s双通道数字存储示波器 1台1002三、设计框图及整体概述光电报警系统是一种重要的监视系统。
目前其种类日益增多。
有对飞机、导弹等军事目标入侵进行的报警系统；也有对机场、重要设施或危禁区域防范进行报警的系统。
红外报警系统是各种报警器中使用最多的一种，它是利用在红外波段的光电探测器制作的一种光电探测系统。
常用的红外报警器，按其工作方式可分为被动式和主动式两种。
光电报警器的设计
光电报警器的设计摘要：设计的光电报警器采用的是双元件型热释电传感器，配合适当的放大、定时和控制电路，当人体接近时能主动发出声光报警信号。
所以，该报警器在设计、使用上力求简单、可靠。
关键词：双元件型热释电传感器滤波电路放大电路控制电路声光报警随着现代测量，控制，自动化的发展，光电报警越来越受到人们的重视。
光电报警是一种重要的安全监视系统，目前起种类已日益增多，有对军事目标入侵进行的报警系统，有住宅、办公室、保密室、仓库等场所的安全保卫，也有对重要设施或危禁区域防范进行的报警系统.利用热释电红外传感器监测环境变化，进行无线信息传输进而完成报警功能的系统，主要用于家居安全，探测有无外人闯入．该系统方便、稳定，十分适合家庭财产安全的保护．1总体设计(1)该报警器设计要求：人体在3米内移动时可给出报警信号，报警灵敏度可调，报警时红LED指示灯亮，采用短声蜂鸣器报警，采用集成运算放大器进行放大，为了抑制零点漂移的现象，放大电路应尽量采用电容耦合，同时应考虑抑制工频干扰的影响，采用直流电源供电。
(2)探测器工作起来。
当有人闯入时，热释电红外传感器将探测到动作，设置在监测点上的红外探头将人体辐射的红外光谱变换成电信号，经放大电路、执行报警电路发生光电报警信号。
(3)红外线具有隐蔽性，在露天防护的地方设计一束红外线可以方便地检测到是否有人出入。
此类装置设计的要点：其一是能有效判断是否有人员进入；其二是尽可能大地增加防护范围。
当然，系统工作的稳定性和可靠性也是追求的重要指标。
2设计原理2．1原理方框图本电路系统有以下几部分构成：2．2 电路模块图2．2．1红外发射接收对管的组合电路本设计采用热释放性双元件传感器，即在一个传感器中有两个反相串联的敏感元件，双元件传感器有以下特点：(1)当入射能量顺序地射到两个元件上时，其输出要比单元件高一倍。
(2)由于两个敏感元件逆向串联使用，对于同时输入的能量会相互抵消，由此可防止太阳的红外线引起的误动作。
光电烟雾报警器课程设计
光电烟雾报警器课程设计一、教学目标本课程旨在让学生了解光电烟雾报警器的基本原理，掌握其设计和制作方法，培养学生的动手能力和创新能力。
具体目标如下：1.知识目标：使学生了解光电烟雾报警器的工作原理、主要部件及其功能；掌握光电烟雾报警器的电路设计、组装和调试方法。
2.技能目标：培养学生运用电路设计软件进行光电烟雾报警器电路设计的能力；提高学生的动手操作能力，使其能熟练进行光电烟雾报警器的组装和调试。
3.情感态度价值观目标：培养学生对科学的热爱和好奇心，使其树立创新意识，敢于挑战自我，勇于实践。
二、教学内容1.光电烟雾报警器的工作原理及其主要部件；2.光电烟雾报警器的电路设计方法；3.光电烟雾报警器的组装和调试技巧；4.光电烟雾报警器的应用场景及其在我国的实际应用案例。
三、教学方法1.讲授法：讲解光电烟雾报警器的工作原理、电路设计方法和应用场景；2.讨论法：分组讨论光电烟雾报警器的组装和调试技巧，分享学习心得；3.案例分析法：分析我国光电烟雾报警器的实际应用案例，了解其在现实生活中的重要性；4.实验法：动手组装和调试光电烟雾报警器，培养学生的实践操作能力。
四、教学资源1.教材：《光电烟雾报警器设计与制作》；2.参考书：光电烟雾报警器相关论文和著作；3.多媒体资料：光电烟雾报警器工作原理演示视频、实验操作演示视频等；4.实验设备：光电烟雾报警器实验套件、电路设计软件、调试工具等。
教学资源的选择和准备应充分支持教学内容和教学方法的实施，为学生提供丰富的学习体验。
五、教学评估为了全面、客观地评估学生的学习成果，本课程采用多元化的评估方式，包括：1.平时表现：评估学生在课堂上的参与度、提问回答、小组讨论等，以考查其对光电烟雾报警器知识的理解和运用能力。
2.作业：布置相关的设计性和探究性作业，让学生结合所学知识进行实践，从而检验其掌握程度。
3.实验报告：评估学生在实验过程中的操作技能、数据处理和分析能力，以及实验报告的撰写水平。
光电报警系统设计
光电报警系统设计光源是光电报警系统的核心部件之一，它一般采用红外光源，具有较高的亮度和稳定性。
光源的作用是向周围发射光束，以便被光电探测器接收。
在设计选择光源时，需要考虑光源的亮度、光束的强度和射程等因素，以确保光源能够满足系统的要求。
光电探测器是光电报警系统中的另一个关键部件，它的主要作用是接收被光源发出的光束，并将其转换为相应的电信号。
常用的光电探测器有光电二极管、光电三极管和光电二极管等。
在选择光电探测器时，需要考虑其接收范围、灵敏度和响应速度等因素，以确保光电探测器能够准确地接收到光源发出的光束。
信号处理器是将由光电探测器接收到的电信号进行处理和分析的部件。
它主要负责对接收到的电信号进行放大、滤波和数值转换等处理，以便在发生报警情况时能够及时地发出警报信号。
信号处理器的设计需要考虑信号处理的速度和准确性等因素，以确保系统能够在短时间内对报警信号进行处理。
报警器是光电报警系统中的最后一个部件，它的主要作用是在系统检测到异常情况时发出警报信号。
常用的报警器有声光报警器和振动报警器等。
在选择报警器时，需要考虑其声音强度和亮度等因素，以确保报警器能够在周围环境嘈杂的情况下有效地发出报警信号。
在光电报警系统的设计过程中，需要考虑系统的灵敏度和稳定性等因素。
灵敏度是指光电探测器对光源的检测能力，而稳定性是指光电报警系统在长时间运行中保持稳定工作的能力。
为了提高系统的灵敏度和稳定性，可以采取一些措施，如增加光源的亮度和信号处理器的放大倍数，优化光电探测器的结构和材料等。
总之，光电报警系统是一种利用光电转换原理实现报警功能的系统。
在设计光电报警系统时，需要选择适合的光源、光电探测器、信号处理器和报警器等部件，并考虑系统的灵敏度和稳定性等因素，以确保系统能够准确地检测到异常情况并及时发出报警信号。
光电火灾报警器课程设计
光电火灾报警器课程设计一、课程目标知识目标：1. 让学生理解光电火灾报警器的基本原理，掌握传感器、光敏电阻、放大电路等关键部件的工作原理；2. 学会分析并计算光电火灾报警器的主要参数，如灵敏度、响应时间等；3. 了解光电火灾报警器的分类、性能、应用场景及其在消防安全中的重要性。
技能目标：1. 培养学生运用所学知识设计简单光电火灾报警器电路的能力；2. 提高学生动手操作能力，学会组装、调试和优化光电火灾报警器；3. 培养学生查阅资料、分析问题、解决问题的能力。
情感态度价值观目标：1. 培养学生关注消防安全，增强火灾防范意识；2. 培养学生团队协作精神，学会与他人共同完成任务；3. 激发学生对电子技术的兴趣，树立科技创新的信心。
课程性质：本课程为电子技术实践课程，以理论知识为基础，注重实践操作。
学生特点：六年级学生，具备一定的电子技术基础，好奇心强，喜欢动手实践。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实践操作能力和创新能力。
通过课程学习，使学生能够达到上述课程目标，并在后续教学设计和评估中，以具体的学习成果为依据。
二、教学内容1. 光电火灾报警器原理及组成部分- 传感器原理与应用- 光敏电阻特性与选型- 放大电路设计与实现2. 光电火灾报警器主要参数及性能- 灵敏度、响应时间等参数的计算与分析- 不同类型光电火灾报警器的性能比较- 影响报警器性能的因素及优化方法3. 光电火灾报警器的应用与消防安全- 光电火灾报警器的分类及适用场景- 消防安全知识与火灾报警系统的重要性- 火灾报警系统在现实生活中的应用案例4. 实践操作- 设计并搭建简单光电火灾报警器电路- 调试、优化电路，提高报警器性能- 分析实验结果，总结实践经验教学内容安排与进度：1. 原理学习与电路设计（2课时）2. 实践操作与性能优化（3课时）3. 应用案例分析与消防安全教育（1课时）教材章节关联：本教学内容与教材中“传感器与检测技术”、“放大电路设计”等章节相关，结合学生实际水平和课程目标，对相关内容进行深入讲解和拓展。
(整理)光电课程设计报告光电报警系统设计与实现.
精品文档课程设计总结报告课程名称：《光电技术》课程设计学生姓名：系别：物理与电子学院专业：电子科学与技术指导教师：2012年05 月20日精品文档目录一、设计任务书 (1)二、实验仪器 (1)三、设计框图及整体概述 (2)四、各单元电路的设计方案及原理说明 (3)五、调试过程及结果 (7)六、设计、安装及调试中的体会 (9)七、附录 (10)一、设计任务书1、课题光电报警系统设计与实现。
2、目的（1）本课程设计的基本目的在于巩固电子技术、光电技术、感测技术以及传感器原理等方面的理论知识，从系统角度出发，培养综合运用理论知识解决实际问题的能力，并养成严谨务实的工作作风。
通过个人收集资料，系统设计，电路设计、安装与调试，课程设计报告撰写等环节，初步掌握光电系统设计方法和研发流程，逐步熟悉开展工程实践的程序和方法。
本课程设计作为电子科学与技术（光电子方向）的入门类的课程设计，增加学生的兴趣。
配合其它课程设计进一步加强对相关知识的深度了解。
（2）通过本电路的设计、安装及调试，掌握简单的光与电的接口设计。
巩固模电、数字和光电课程相关知识，熟悉DXP2004 软件的使用。
3、设计要求（1）基本要求NE构成占空比为0.5多谐振荡器作发光二极管的调制电源，并对参用555LM构成比较放大器进行报警电路设计；画出所数选择进行分析说明；选用324做实验的全部电路图，并注明参数；记录调试完成后示波器输出的各测量点电压波形。
二、实验仪器万用表 1台多功能面包板 1块YB A A直流稳压电源 1台17333TDS.60MHz.1Gs s双通道数字存储示波器 1台1002三、设计框图及整体概述光电报警系统是一种重要的监视系统。
目前其种类日益增多。
有对飞机、导弹等军事目标入侵进行的报警系统；也有对机场、重要设施或危禁区域防范进行报警的系统。
红外报警系统是各种报警器中使用最多的一种，它是利用在红外波段的光电探测器制作的一种光电探测系统。
数电课程设计 光电式报警器
数字电子技术课程设计报告光电式报警器的设计专业：班级：姓名：学号：指导老师：XX学院日期：201X年X月XX日指导教师评语光电式报警器:采用双光路结构，当任一光路被遮挡时，报警器发出间歇式声光报警。
采用LED显示被遮栏的路数，无报警显0，l路显1，2路显2，同时遮挡显3。
采用5V供电。
主要参考元器件：光耦，555,74LS32，74LS248。
2 设计任务根据设计要求，光电式报警器系统框图由以下部分组成：光耦电路模数转换数字显示声光报警器本次设计需要三大部分实现：光耦电路部分，数字显示部分和声光报警器部分。
需要两套光耦元器件做双光路结构；由7段数码管做LED 显示路数，用74LS248集成电路译码，由555定时器组成多谐振荡器，实现间歇式的声光报警。
当两路均无光线遮挡时，一路接受器和二路接收器由于分别被一路、二路发出的红外线照射，而处于导通状态，此时数码管显示为0，且多谐振荡电路不能正常工作，故而报警部分不会发出声光报警。
当一路或二路任一路光线被遮挡时，数码管显示为显示对应路数，多谐振荡电路可以正常工作，报警部分会发出间歇式的声光报警。
当一路和二路光线均被遮挡时，数码管显示为3，多谐振荡电路可以正常工作，报警部分会发出间歇式的声光报警。
此外，在原有要求基础上，改进了所要求设计不足之处。
原设计若光路遮挡时间极短，则可能报警时间短不足以引起注意，本次设计加入一个两位十进制的计数器，用来计数光路被遮挡的次数，增强了报警器的功能和可靠性。
3.1 光耦电路部分使用U1、U2两个4N25光电耦合器，因为一般LED发光二极管的工作电流在十几毫安到几十毫安，所以二极管部分接入500Ω电阻，在三极管集电极接入1kΩ电阻，防止电流过大烧坏元器件。
同时，使用开关J1、J2模拟光路被遮挡的情况。
如图3-1所示。
图3-1 光耦电路部分3.2 数字显示部分选用共阴极七段数码管，由74LS248驱动，数码管前接100Ω保护电阻防止电流过大。
光电越界报警器课程设计
光电越界报警器课程设计一、课程目标知识目标：1. 让学生掌握光电传感器的工作原理，理解光电效应在报警器中的作用；2. 使学生了解报警器的电路组成，掌握基本的电路连接和调试方法；3. 帮助学生理解报警器编程设计的基本思路，学会编写简单的控制程序。
技能目标：1. 培养学生动手操作能力，能独立完成光电报警器的组装和调试；2. 提高学生的问题解决能力，能针对报警器故障进行分析和排除；3. 培养学生的团队协作能力，能在小组内共同完成报警器的制作和优化。
情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其探究精神和创新意识；2. 培养学生的安全意识，使其在设计报警器时充分考虑使用者的安全；3. 引导学生关注科技与社会生活的关系，认识到科技对人类生活的积极作用。
课程性质分析：本课程为初中电子技术课程，旨在让学生通过动手实践，掌握光电传感器和报警器的基本原理和应用。
学生特点分析：初中学生具有一定的物理基础和动手能力，对电子技术充满好奇，但缺乏系统的实践经验和问题解决能力。
教学要求：结合学生特点，注重理论与实践相结合，强调动手操作和问题解决能力的培养。
通过小组合作，提高学生的团队协作能力，并在实践中培养其创新意识。
课程目标分解为具体学习成果，以便教学设计和评估。
二、教学内容1. 光电传感器原理：讲解光电效应的基本概念，光电传感器的种类、结构及其工作原理。
教材章节：《电子技术》第四章第二节“光电传感器及其应用”。
2. 报警器电路组成：介绍报警器的基本电路组成，包括电源、信号处理、放大、驱动和报警输出等部分。
教材章节：《电子技术》第五章第一节“报警器电路的组成与原理”。
3. 电路连接与调试：指导学生进行报警器电路的连接，学习调试方法，确保电路正常工作。
教材章节：《电子技术》第五章第二节“报警器电路的连接与调试”。
4. 编程设计：讲解报警器控制程序的基本编写思路，学习简单的编程语句和逻辑控制。
教材章节：《电子技术》第六章第一节“报警器控制程序设计基础”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计报告中北大学课程设计任务书2012/2013 学年第一学期学院：信息商务学院专业：电子信息科学与技术学生姓名：郝金风学号：09050141X13 课程设计题目：光电报警系统设计起迄日期：12 月31 日～1 月18 日课程设计地点：中北大学指导教师：王伟系主任：程耀瑜下达任务书日期: 2012 年12月31 日课程设计任务书课程设计任务书目录引言 (6)第一章设计要求 (7)1.1总体电路设计 (7)1.2光电报警器原理介绍 (8)第二章光电报警器电路设计 (9)2.1光电转换模块设计 (9)2.2数字显示模块设计 (10)2.3声光报警模块设计 (12)第三章proteus电路仿真 (13)3.1proteus电路仿真 (13)第四章电路调试过程与测试结果分析 (16)结论 (17)参考文献 (18)附录 (19)引言报警器的应用非常广泛。
在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了报警器电路。
随着社会科学技术的迅速发展，人们对报警器的性能提出了越来越高的要求。
传统的报警器通常采用触摸式、开关报警器等。
这类报警器具有性能稳定、实用性强等优点，但是也具有应用范围窄等缺点，而且安全性能也不是很好。
光电式报警就很好的改善了这一点。
如今，光电报警器已经广泛应用到工农业生产、自动化仪表、医疗电子设备等领域。
本实验的设计借助于模拟电路和数字逻辑电路，采用模块化的设计思想，使设计变得简单、方便、灵活性强。
电路简单容易实现，工作稳定，因此得到了广泛的应用。
本文设计的光电式报警器是报警器和光耦小小的结合，但它可以运用到各种生产线上，如纺纱工业的监测各个丝线的有无断点，并加以提示，也可以稍加改进，让其能够计数，记录生产进度，安全性能高，节约了人力资源，并且不易出错，还能运用到人力不能监测的环境。
可见光电报警器的运用可以延伸到各个行业，各个领域。
第一章光电式报警器的原理及总体设计1.1 总体电路设计本电路由3部分组成：光电转换电路、数字显示电路、声光报警电路。
设计双光路结构，通过光照光敏三级管输出高低电平来控制74LS247显示数字是哪路被挡，数码管显示被遮挡的路数，无遮挡时数码管显0，1路被遮挡时数码管显1，2路被遮挡时数码管显2，同时被遮挡时数码管显3。
当任一光路被遮挡时，报警器发出间歇式声光报警。
芯片SN74LS247N是驱动共阳数码管的译码器，所以在共阳数码管之前要加几个100欧的电阻。
光电式报警器框图1.2 光电报警器原理介绍电路的工作原路如图，电路中的上侧为第一路，下侧电路为第二路电路，当两路电路都没有被遮挡的时候，光耦是导通的，即光耦上端两端电压都为低，然后经过74LS32或门以后的总的电压为低，低电压与555的管脚4相连，RS使得555输出一直为低，不能驱动蜂鸣器响，故不会响铃，同时光耦上端的的低电平信号与74LS247中的1、7脚输入的信号，输出的信号通过共阳数码管显示为0。
当光耦有其中一路被遮挡后，挡住的光耦不能短路，处于断开，两个光耦上端的电平有一个为高，另一个为低，然后经过74LS32或门以后的总的电压为高，高电压与555的管脚4相连，使得555能够正常工作，产生1.23KHZ的矩形脉冲，使蜂鸣器会响铃。
同时光耦上端的的高、低电平信号与74LS247中的1、7（7、1）脚输入的信号，输出的信号通过共阳数码管显示为1、2。
当两路光耦都被遮挡的时候，光耦就会都不导通，光耦在截止状态，即光耦上端两端电压都为高，然后经过74LS32或门以后的总的电压为高，低电压与555的管脚4相连，使得555输出一直为矩形脉冲，驱动蜂鸣器响，故会响铃，同时光耦上端的的高电平信号与74LS247中的1、7脚输入的信号，输出的信号通过共阳数码管显示为3。
第二章光电报警器电路设计2.1 光电转换模块设计光电转换电路图如图2.1.1所示：图 2.1.1光电转换采用光耦，光耦内由发光二极管和光敏三极管构成：采用5V直流供电，为防止光耦烧坏，应该在二极管串联一个510Ω电阻。
同时挡光的用具可以使用不透明的纸张，光耦中的小功率的发光二极管正常工作电流在10 mA～30mA范围内，根据欧姆定律，由I=U/R，U=5 V，10mA<I<30 mA，故与红外发光二极管串联的电阻值为510欧，光敏三管级管要串联一个24千欧的电阻以防止被击穿。
当接通电源的时候，发光管发光，光敏三极管的基极电流增加，发射结的电压增大，当超过三极管的导通电压（一般为硅管为0.7V，锗管为0.3V左右）时，三极管就会导通，当基极电流继续增加时，三极管会饱和导通，此时三极管相当于工作在开关的闭合状态，B点相当于直接接地，所以B点输出为低电平“0”。
当一旦有东西遮在发光管和光敏三极管中间时，三极管的发射结电压降低，达不到它的导通电压，三极管截止，此时相当于工作在开关的断开状态，B点电势接近电源电压即为高电平“1”。
2.2 数字显示模块设计数字显示电路选择SN74LS247N和共阳7段LEDS译码管，电路图如图2.4.3所示：图2.2.174LS247管脚图如图2.2.2所示：图2.2.2：74LS247管脚图74LS247真值表如图2.2.3所示：图2.2.3：SN74LS247N真值表译码显示电路如下：实现A,B,C和D为低电平，数码管显示0。
只有当A为高电平显示1。
只有当B为高电平显示2。
A,B为高电平则显示3。
74LS247为BCD—七段译码器/驱动器，低电平时有效。
所以在共阳数码管之前要加8个100欧的电阻，以保护数码管不被烧坏。
数码管分为共阳数码管和共阴数码管。
发光原理是一样的，只是它们的电源极性不同而已。
7段LED数码管在一定形状的绝缘材料上，利用单只LED组合排列成“8”字型的数码管，分别引出它们的电极，点亮相应的点划来显示出0-9的数字。
LED的电流通常较小，一般均需在回路中接上限流电阻。
此模块由SN74LS247N及共阳数码显示器组成，74LS247驱动共阳数码管工作。
74LS247的2，6脚因无输入，故接低电平，3，4，5脚接高电平，而1,7脚则与光电转换模块中光敏三极管输出的连接。
此时74LS32正常工作，驱动共阳数码显示器工作，以显示数字0到3。
2.3声光报警模块设计声光报警电路可以采用555振荡电路实现，首先了解555芯片的结构性能：555 定时器是一种模拟和数字功能相结合的中规模集成器件。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制 RS 触发器和放电管的状态。
在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 A1 的反相输入端的电压为 2VCC /3，A2 的同相输入端的电压为VCC /3。
若触发输入端 TR 的电压小于VCC /3，则比较器 A2 的输出为 1，可使 RS 触发器置 1，使输出端OUT=1。
如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 A1 的输出为 1，A2 的输出为 0，可将 RS 触发器置 0，使输出为 0 电平。
声光报警电路图如图2.4.1所示：图 2.4.1光报警选择发光二极管，声音报警选择蜂鸣器。
如果要求发出间歇式的报警，则肯定要求驱动蜂鸣器和发光二极管的信号为稳定的方波，即为有固定周期的高低电平，因此采用由555构成的多稳态触发器。
间歇式报警的周期可以根据555多稳态触发器周期的算法T=0.7*（R5+2R6）*C1但是如果周期选择得太大的话，间歇的时间就太长，周期太小的话，人耳就无法感觉出有间歇，一般人耳的间歇感知度为0.1s，因此R5、R6选得大一点分别取200kΩ和100kΩ，C1适中取1uF，间歇报警的周期为0.7*（200kΩ+100 k Ω*2）*1uF=0.28s,频率约为1/0.28s=3.5Hz。
电容C2的作用是滤波，所以选得小一点更将有利于将交流引入大地，所以取C2=0.01uF。
由于设计的要求是有时需要报警电路工作，有时不需要报警，因此可以用前级电路的输出电平来控制555定时器的复位端即4端口。
当4端输入高电平的时，声光报警器开始工作；当输入低电平的时，声光报警器不工作。
第三章 Proteus电路仿真3.1 Proteus电路仿真当两路没有被遮挡时，光耦导通，输出低电平，数码管显示0，蜂鸣器不报警，如图3.1.1图3.1.1 显示电路当1路被遮挡，2路没被遮挡时，数码管显示1，蜂鸣器报警，如图3.1.2图3.1.2 显示电路当2路被遮挡，1路没被遮挡时，数码管显示2，蜂鸣器报警，如图3.1.3图3.1.3 显示电路当两路都被遮挡，数码管显示3，蜂鸣器报警，如图3.1.4图3.1.4 显示电路第四章电路焊接调试过程与测试结果分析1 焊接注意要点焊接时，每焊接完一个模块都要进行调试。
不要把所有的电路全部焊接完了再进行调试，否则如果出现问题将会很难查出来，而且还会给修改电路带来不必要的麻烦。
芯片的管脚要正确读取，接电源的管脚和接地的管脚不搞反了。
万能板上的电源线和地线要分清楚，焊接时千万不要搞错了。
芯片的安装要注意芯片管脚和插座管脚要对应。
数码管的两个公共端要分别接电阻后再接地。
2 调试要点调试用到的仪器有：数字万用表、5V直流稳压电源。
调试分模块进行调试第一步:将光电转换部分焊接完毕后，接通电源，用数字万用表分别测试挡光和不挡光A、B两点的电压，第一次测试结果是挡光和不挡光的电压值都一样，这说明电路出现了问题，关闭电源，用万用表的蜂鸣档检查电路是否有短路和断路的地方，结果没有，然后又检查了是否将电路焊错了，器件管脚是否搞错了，仔细一检查才发现是将光耦中光敏三极管的发射极和集电极搞反了，将电路改正后再次用万用表测试，结果是不挡光时A=B=0.25V，挡光时A=B=4.7V，符合高低电平的要求，可以焊接下一个模块。
第二步:将数码显示部分的译码器和数码管焊接完毕后，一接通电源，数码管就显示0，用纸片遮挡住光路1，数码管显示1，遮挡住光路2，数码管显示2，同时遮挡，数码管显示3，符合设计要求，说明数码显示这个模块没有出现问题，可以焊接下一个模块。
第三步:将74LS32和光电报警部分焊接完毕后，接通电源，声光报警部分不工作，用纸片遮挡住光路1，发出间歇式声光报警，遮挡住光路2，也发出间歇式声光报警，同时遮挡，同样能发出间歇式声光报警，符合设计要求，这部分也没有出现问题，所有电路全部焊接调试完毕。
最后调试成功后的电路实现的功能为：1.当任一路光被遮挡时，报警器发出间歇式声光报警。
2.LED显示被遮挡的路数，两路都没有被遮挡显示0，1路被遮挡显示1，2路被遮挡显示2，两路同时被遮挡显示3。
结论在这次设计中，通过对“光电式报警器”的设计、安装以及调试，我从中学到了不少知识。
