JSDB-30AY型双速多用绞车技术方案1、主要用途及适用范围JSDB-30AY型双速多用绞车主要用于煤矿井下倾角小于30°的工作面及巷道回收运送液压支架及物料,具有调度绞车、运输绞车及回柱绞车的功能。

2、工作条件2.1 环境温度为-10℃~+40℃;2.2 环境相对湿度不超过95%(+25℃),海拔高度不超过2000m;2.3 周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量。

3、技术特性3.1 绞车采用YBK2-315L1-6型矿用隔爆型三相异步电动机驱动、电机功率110kw、工作电压660V。

3.2 绞车采用QJZ系列矿用隔爆本质安全型可逆真空电磁启动器与ZJK127型矿用无极绳绞车电控装置联合控制,电控装置采用西门子S7-200系列PLC可编程控制器集中处理各种控制信号,具有过压、过流、缺相、超速、过限位等综合保护功能,显示屏能实时显示各种运行参数和矿车在运行曲线上的具体位置。

3.3 绞车具有独立的工作制动闸和安全制动闸,工作制动闸采用BYWZ3B-500/180型电力液压块式制动器、安装在电机与减速箱之间的联轴器上、制动力矩调定在电机额定转矩的2.5倍以上。

安全制动闸采用盘式制动器、安装在卷筒辐板上、制动力矩在辐板有油污的湿式装态下大于最大工作扭矩的2倍。

3.4 减速箱采用硬齿面渐开线齿轮传动、结构紧奏、传动平稳,减速箱具有快慢两种速度、换档手柄操作灵活方便、换档后手柄锁死才能运行、防止绞车运行时脱档空转。

3.5 卷筒装置与底座采用高强螺检联接、斜瓦座前后焊接挡铁防上工作中卷筒松动滑移。

卷筒采用下出绳、出绳口平滑,穿绳方便、压绳窂固可靠。

3.6 底座采用优质钢板与槽钢焊接而成、焊缝均与美观,焊缝经探伤检查无缺陷、整体经去应力处理,底座应有足够的刚性、保证绞车在最大工作载荷时不变形,底座前端托滚防止钢丝绳与底座摩擦。

3.7 绞车安全制动闸配独立的液压泵站、液压阀块选用华德等知名品牌、系统运行平稳可靠,液压泵站及制动由变频电控装置统一控制,并配有应急单元以便在特殊情况下打开安全制动闸。

双速回柱绞车型号

双速回柱绞车型号

常用双速绞车型号型号含义:JSDB-□双速绞车的型号含义:J-卷扬机,S-双速,D-多用,B-防爆,□-最大张力JSDB-10型双速回柱绞车主要参数参数型号 JSDB-10外形尺寸2554×740×798mm电动机型号 YBK2200L1-6功率 18.5KW电压 380/660V转速 970r/min滚筒直径 385mm钢丝绳平均静张力 120KN平均绳速 0.15m/s钢丝绳直径 20mm容绳量 120m重量 1995kgJSDB-13型双速回柱绞车主要参数:慢速外层最大静张力:130KN快速外层最大静张力:15KN卷筒容绳量:180m钢丝绳直径:24mm电动机功率:22kw总重量:2980kg外形尺寸:3182*968*987mmJSDB-15双速调度回柱绞车技术参数:电动机;型号:YBK2-200L2-6 功率22 KW 转速980r/min外形尺寸(长X宽X高MM):3060X1050X940整机重量KG(包括电机):~3300隔爆开关隔爆按钮电液制动器:QBZ-120/1140(660)AN BZA1-5/36-3 BYWZB-400/90JSDB-16型双速多用绞车主要参数:慢速外层最大静张力:160KN快速外层最大静张力:22KN卷筒容绳量:300m钢丝绳直径:28mm电动机功率:37kw总重量:4500kg外形尺寸:3505*1200*1250mmJSDB19双速多用绞车参数:型号: JSDB-19(45KW)慢速外层最大静张力KN: 190慢速内层最大静张力KN: 320慢速平均静张力KN: 250慢速传动比: 238.88慢速平均绳速m/s : 0.17快速外层最大静张力KN: 25快速传动比: 34.81快速外层最大绳速m/s: 1.538卷筒直径mm:φ545卷筒宽度mm : 570卷筒容绳量m: 400钢丝绳直径mm: 30钢丝绳结构:6×19钢丝绳公称抗拉强度Mpa: 1670电动机型号: YBK2 280S-6电动机功率KW: 45电动机转速r/min: 990外形尺寸mm : 3825*1074*1187工作制动闸:电液BYWZ3-400/90安全制动闸:手动重量Kg: 6880JSDB-25双速多用绞车技术参数:型号:JSDB-25(JDHB-32)钢丝绳静张力:外层最大静张力:快速30KN,慢速250KN内层最大静张力: 快速55KN,慢速390KN平均静张力:快速42KN,慢速320KN绳速:最大绳速(外层):快速1.5m/s,慢速0.18m/s平均绳速:快速1.2m/s,慢速0.12m/s传动比:快速30.22,慢速242.49卷筒:直径*宽度:540*700容绳量:500钢丝绳:直径:30MM结构:绳6*19公称抗拉强度:1670Mpa电动机:型号:YBK2-280M-6功率:55KW转速:980rpm外形尺寸:长*宽*高:3800*1200*1220整机重量:(包含电机):7000kg配套设备:隔爆开关QBZ-120/1140(660)AN隔爆按钮BZA1-5/36-3电液制动器BYWZB-500/125型号:JSDB-30钢丝绳最大静张力:外层慢速300KN平均慢速380KN内层慢速470KN快速38KN绳速:慢速:0.12-0.21 m/s快速:0.93-1.57 m/s 卷筒:直径*宽度:720*920容绳量:700钢丝绳:直径:36MM结构:绳6*19公称抗拉强度:1670Mpa电动机:型号:YBK2-315s-6功率:75KW转速:980rpm电压:380/660/1140外形尺寸:长*宽*高:4330*1430*1650整机重量:(包含电机):8900kg配套设备:电液制动器BYWZ3-400/125电磁起动器QBZ-200N。

JSDB系列双速多用绞车说明书

JSDB系列双速多用绞车说明书

J S D B系列双速多用绞车说明书SANY GROUP system office room 【SANYUA16H-J S D B系列双速多用绞车使用说明书执行标准:MT/T952-2005徐州矿山设备制造有限公司地址:徐州市泉山区时代大道南邮编:221140电话:0516—传真:0516--网址:目录一、使用范围二、型号编制说明三、主要技术规范四、结构特征五、绞车的润滑与密封六、电器操纵系统七、绞车的装配、调整及试运转八、绞车的固定方法和安设位置九、绞车的操作规程十、绞车的维护与修理十一、技术说明一览表一、使用范围本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作,也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作,用于上山下山时的坡度不得大于25゜。

还可用于回采工作面的回柱放顶。

该绞车具有快速和慢速两档速度,可根据现场的需要变换速度和牵引力进行不同条件下的工作。

绞车工作时周围空气中的煤尘、甲烷爆炸性气体含量的要求不得超过《煤矿安全规程》规定的安全含量。

绞车应在环境温度为-10℃~+40℃,环境相对湿度不超过95%(+25℃),海拔高度不得超过1000米的情况下工作。

本绞车执行标准MT/T952-2005《双速多用绞车》。

注意事项:a)严禁超载运行!b)严禁停电溜放!c)严禁用于载人或提升!d)绞车所配套的电器产品必须要有在有效期内的安标证!e)绞车在正常运转或斜坡负载情况下严禁换档!二、型号编制说明绞车的型号由产品名称代号、主要参数代号二部分组成。

图示如下:JSDB—□慢速时外层钢丝绳最大静张力,单位:10KN;隔爆型;第二特征代号(无自锁能力);第一特征代号(双速多用);绞车类三、主要技术规范参见附表一。

四、结构特征绞车外形图见图1,绞车传动系统图见图2,绞车主要有以下七部分组成:1)电动机2)底座3)联轴器4)电力液压块式制动器5)减速箱6)卷筒装置7)低速级制动装置绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动,绞车内部各传动部位均采用滚动轴承支承,底座由型钢焊接而成。

JSDB-19双速多用绞车说明书(现用)

JSDB-19双速多用绞车说明书(现用)

JSDB-19双速多用绞车使用说明书执行标准: MT/T 952 – 2005 《双速多用绞车》煤矿山设备制造地址: 市北三环路雕塑东500米邮编:221007 : 06 87767058 传真:09目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用围JSDB-19双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物,同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度,可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司共生产五种规格的双速多用绞车,分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25,所有规格的结构和工作原理相同。

3 工作条件3.1 环境温度为-10℃~+40℃;3.2 环境相对湿度不超过95%(+25℃),海拔高度不超过1000m的情况下工作;对于海拔高度超过1000m,需要考虑到空气冷却作用和介电强度的下降,选用的电器设备应根据制造厂和用户的协议进行设计或使用;3.3 周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静力,单位10KN隔爆型第二特征代号(齿轮传动)第一特征代号(双速多用)绞车类(卷扬机类)标注示例:慢速时钢丝绳外层最大静力为130KN,齿轮传动的双速多用绞车标记为JSDB-13。

JSDB双速多用回柱绞车型号

JSDB双速多用回柱绞车型号

JSDB双速多用回柱绞车型号及技术参数)JSDB双速多用回柱绞车型号(型号,型号含义,技术参数) JSDB-□双速绞车的型号含义: J-卷扬机,S-双速,D-多用,B-防爆,□-最大张力 JSDB-10型双速回柱绞车 JSDB-13型双速回柱绞车 JSDB-15双速调度回柱绞车 JSDB-16型双速多用绞车 JSDB19双速多用绞车JSDB-25双速多用绞车 JSDB-30双速多用回柱绞车JSDB-□双速绞车的型号含义:J-卷扬机,S-双速,D-多用,B-防爆,□-最大张力JSDB-10型双速回柱绞车主要参数型号 JSDB-10 外形尺寸 2554×740×798mm电动机型号 YBK2200L1-6 功率 18.5KW电压 380/660V 转速 970r/min滚筒直径 385mm 钢丝绳平均静张力 120KN平均绳速 0.15m/s 钢丝绳直径 20mm容绳量 120m 重量 1995kgJSDB-13型双速回柱绞车主要参数:慢速外层最大静张力:130KN快速外层最大静张力:15KN 卷筒容绳量:180m钢丝绳直径:24mm 电动机功率:22kw总重量:2980kg 外形尺寸:3182*968*987mmJSDB-15双速调度回柱绞车技术参数:电动机型号:YBK2-200L2-6功率22 KW转速980r/min外形尺寸(长X宽X高MM):3060x1050x940整机重量KG(包括电机):3300kg隔爆开关隔爆按钮电液制动器:QBZ-120/1140(660)AN BZA1-5/36-3 BYWZB-400/90JSDB-16型双速多用绞车主要参数:慢速外层最大静张力:160KN快速外层最大静张力:22KN卷筒容绳量:300m钢丝绳直径:28mm电动机功率:37kw总重量:4500kg外形尺寸:3505*1200*1250mmJSDB-19双速多用绞车参数:型号: JSDB-19(45KW)慢速外层最大静张力KN: 190 慢速内层最大静张力KN: 320 慢速平均静张力KN: 250 慢速传动比: 238.88慢速平均绳速m/s : 0.17 快速外层最大静张力KN: 25 快速传动比: 34.81 快速外层最大绳速m/s: 1.538 卷筒直径mm:φ545 卷筒宽度mm : 570卷筒容绳量m: 400 钢丝绳直径mm: 30钢丝绳结构: 6×19 钢丝绳公称抗拉强度Mpa: 1670 电动机型号: YBK2 280S-6 电动机功率KW: 45电动机转速r/min: 990 外形尺寸mm : 3825*1074*1187 工作制动闸:电液BYWZ3-400/90 安全制动闸:手动重量Kg: 6880JSDB-25双速多用绞车技术参数: 型号:JSDB-25(JDHB-32)钢丝绳静张力:外层最大静张力:快速30KN,慢速250KN 内层最大静张力: 快速55KN,慢速390KN 平均静张力:快速42KN,慢速320KN绳速:最大绳速(外层):快速1.5m/s,慢速0.18m/s平均绳速:快速1.2m/s,慢速0.12m/s传动比:快速30.22m/s,慢速242.49m/s卷筒:直径*宽度:540*700mm 容绳量:500m 钢丝绳:直径:30mm结构:绳6*19 公称抗拉强度:1670Mpa电动机:型号:YBK2-280M-6 功率:55KW 转速:980rpm外形尺寸:长*宽*高:3800*1200*1220整机重量:(包含电机):7000kg配套设备:隔爆开关QBZ-120/1140(660)AN隔爆按钮BZA1-5/36-3 电液制动器BYWZB-500/125型号:JSDB-30双速多用回柱绞车钢丝绳最大静张力:外层慢速300KN平均慢速380KN内层慢速470KN 快速38KN绳速:慢速:0.12-0.21 m/s 快速:0.93-1.57 m/s卷筒:直径*宽度:720*920容绳量:700钢丝绳:直径:36MM结构:绳6*19 公称抗拉强度:1670Mpa电动机:型号:YBK2-315s-6 功率:75KW 转速:980rpm 电压:380/660/1140 外形尺寸:长*宽*高:4330*1430*1650整机重量:(包含电机):8900kg配套设备:电液制动器BYWZ3-400/125 电磁起动器QBZ-200N。

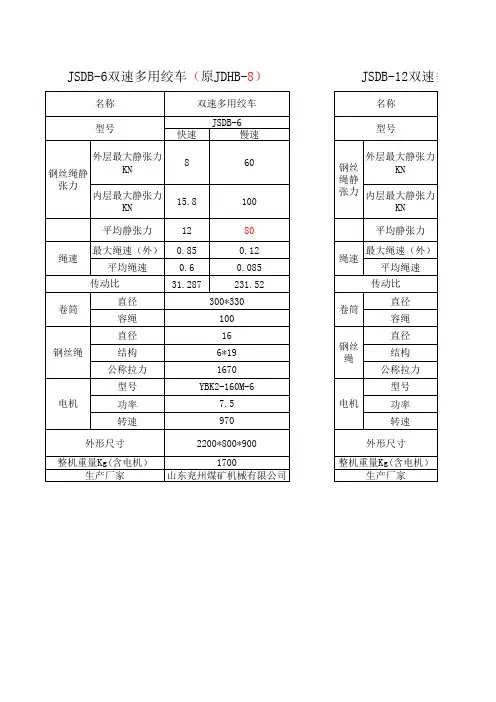

JSDB双速多用绞车性能

JSDB双速多用绞车性能

整机重量Kg(含电机)
5500
生产厂家
山东兖州煤矿机械有限公司
JSDB-25双速多用绞车(原
名称 型号
钢丝绳静 张力
绳速 卷筒
传动比
钢丝绳
电机
外形尺寸 整机重量Kg(含电机)
生产厂家
JSDB-25双速多用绞车(原JDHB-32)
名称 型号
双速多用绞车
JSDB-25
快速
慢速
外层最大静张力KN
30
250
JSDB-6双速多用绞车(原JDHB-8)
名称 型号
双速多用绞车
JSDB-6
快速
慢速
外层最大静张力
钢丝绳静
KN
8
60
张力
内层最大静张力 KN
15.8
100
平均静张力
12
80
最大绳速(外) 0.85
绳速
平均绳速
0.6
0.12 0.085
传动比
31.287
231.52
卷筒
直径 容绳
300*330 100
平均绳速
传动比
卷筒
直径 容绳
钢丝 绳
直径 结构 公称拉力
型号
电机
功率
转速
外形尺寸
整机重量Kg(含电机) 生产厂家
-12双速多用绞车(原JDHB-14)
双速多用绞车
JSDB-12
快速
慢速
14
120
22
160
18
140
1
0.14
0.8
0.1
26
169.63
400*360
150
22
6*19
1670

JSDB-19双速多用绞车

JSDB-19双速多用绞车

JSDB-19双速多用绞车用途
适合于煤矿井下狭小的作业空间,操作灵活方便, 它克服了目前慢速回柱等系列绞车存在的传动效 率低,寿命短,功效低等特点,也克服了调度, 运输等系列绞车存在的牵引力小,宽型结构等特 点。
JSDB-19双速多用绞车实物图
JSDB-19双速多用绞车用途
பைடு நூலகம்
JSDB-19双速多用绞车性能
技术特性:(一)主要性能本绞车具有快,慢两个速 度档位,慢速档牵引力大,用于拉重负荷;快速档速 度快,用于回绳,拉空车等。档位有自锁功能。制动 分工作制动和应急。
谢谢观赏
WPS Office
Make Presentation much more fun
@WPS官方微博 @kingsoftwps
JSDB-19双速多用绞车参数
型号:JSDB-19(原型号JDHB-30/3.5) 牵引力:1,慢速时外层:190KN 慢速时平均:250KN 慢速时内层:320KN 快速:大于等于25KN 绳速:1,慢速时:0.118m/s-0.204m/s 慢速时:0.86m/s-1.5m/s 减速比:1,慢速时:247.44 快速时:34.13 钢丝绳:直径:30mm 乔露青 ---15215379640 电动机:YBK2-280S-6 电动机功率:45KW 电动机转速:980r/min 卷筒尺寸:540mm*560mm 外形尺寸:3845mm*1315mm*1255mm
JSDB-19双速多用绞车
中煤
JSDB-19双速多用绞车原理
• 采用“齿-联”传动和“双轴多级”的传动特点, • 实现了快慢两个速度,其慢速可代替现有的回柱绞车和慢
速绞车, • 其快速可代替现有的调度绞车和运输绞车。
JSDB-19双速多用绞车用途

JSDB系列双速多用绞车

JSDB系列双速多用绞车

7.5 970
18.5 970
22 740
37 980
45 990
外形
长 mm 宽 mm
2242 670 690 手动 手动 Kg 980
2590 720 851 手动 手动 2000
3182 968 987
电液 BYWZ3-315/90
3340 968 1111
电液 BYWZ3-315/90
3825 1074 1187
JSDB-16 160 280 220 228.7 0.1587 20 31.43 1.512 Φ510 520 300 28
JSDB-19 190 320 250 238.88 0.1587 25 34.81 1.538 Φ545 570 400 30
外层最大静张力 KN 慢 内层最大静张力 KN 平均静张力 速 传动比 平均绳速 KN
JSDB 系列双速多用绞车使用说明书
徐州苏煤矿山设备制造有限公司
一 1、 主要用途及适用范围
概述
JSDB 系列双速多用绞车主要适用于煤矿井下有煤尘或爆炸 性气体环境中和其他矿山在倾角小于30°的工作面及巷道回 收支柱或调度、牵引重物,同时具有调度绞车、运输绞车及回 柱绞车大的功能。该绞车具有快速和慢速两档速度,可根据现 场的需要变换速度和牵引力进行不同条件下的工作。 2、 品种及规格 我公司共生产五种规格的双速多用绞车, 分别是 JSDB-6、 JSDB-10、JSDB-13、JSDB-16、JSDB-19,所有规 格的结构和工作原理相同。 3、 工作条件 (1) 环境温度为-10℃~+40℃; (2) 环境相对湿度不超过95% (+25℃) , 海拔高度不超 过1000m的情况下工作;对于海拔高度超过100 0m,需要考虑到空气冷却作用和介电强度的下降,选 用的电气设备应根据制造厂和用户的协议进行设计或使 用; (3) 周围空气中的甲烷、煤尘和硫化氢,二氧化碳等不超过

JSDB系列双速多用绞车说明书 现用

JSDB系列双速多用绞车说明书 现用

JSDB系列双速多用绞车使用说明书执行标准: MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007目录1概述--------------------------------------------------------------------------------------- 22技术特性--------------------------------------------------------------------------------- 23结构特征与工作原理------------------------------------------------------------------ 34 绞车的润滑----------------------------------------------------------------------------- 85绞车的装配与调试--------------------------------------------------------------------- 96绞车的试运行--------------------------------------------------------------------------- 97绞车的固定方法及安装--------------------------------------------------------------- 10 8使用与操作方法------------------------------------------------------------------------ 149绞车的维修与保养--------------------------------------------------------------------- 1510故障分析与排除----------------------------------------------------------------------- 1611电气控制系统-------------------------------------------------------------------------- 1612备件与易损件-------------------------------------------------------------------------- 1913运输与贮存----------------------------------------------------------------------------- 1914验收检查-------------------------------------------------------------------------------- 1915质量保证-------------------------------------------------------------------------------- 20一概述1主要用途及适用范围JSDB系列双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物,同时具有调度绞车、运输绞车及回柱绞车的功能。

JSDB-25双速多用绞车说明书130822

JSDB-25双速多用绞车说明书130822

JSDB-25 双速多用绞车使用说明书执行标准:MT/T 952 - 2005《双速多用绞车》徐州苏煤矿山设备制造有限公司2013年08月1概述 (1)2技术特性 (2)3结构特征与工作原理 (3)4绞车的润滑 (10)5绞车的装配与调试 (10)6绞车的试运行 (13)7绞车的固定方法及安装 (13)8使用与操作方法 (15)9绞车的维修与保养 (17)10故障分析与排除 (17)11电气控制系统 (17)12备件与易损件 (19)1'、概述1主要用途及适用范围JSDB-25双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物,同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度,可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2品种及规格我公司生产多种规格的双速多用绞车,分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19、JSDB-25, JSDB-30等。

所有规格的结构和工作原理相同。

3工作条件3.1环境温度为-10C〜+40C;3.2环境相对湿度不超过95% (+25C),海拔高度不超过1000m的情况下工作;对于海拔高度超过1000m,需要考虑到空气冷却作用和介电强度的下降,选用的电器设备应根据制造厂和用户的协议进行设计或使用;3.3周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4型号编制J S D B - □口设计改进序号10KN慢速时钢丝绳外层最大静张力,单位隔爆型第二特征代号(齿轮传动)第一特征代号(双速多用)绞车类(卷扬机类)标注示例:慢速时钢丝绳外层最大静张力为250KN,齿轮传动的双速多用绞车标记为JSDB-25。

5警示语a)严禁超载运行!b)严禁停电溜放!c)严禁用于载人或提升!d)绞车所配套的电器产品必须要有在有效期内的安标证书!e)绞车在正常运转或斜坡负载情况下严禁换档!f)绞车工作时严禁利用刹车的同时,操作手柄换档二技术特性本绞车具有快、慢两个速度档位,慢速档牵引力大,用于拉重负荷;快速档速度快, 用于回绳、拉空车等。

JSDB-10双速多用绞车

JSDB-10双速多用绞车

• 秦经理——18660761639
2021/4/9
3
JSDB-10双速多用绞车产品说明
• JSDB型双速多用绞车系列产品在技术原理上,采用“齿联”传动系统和“双轴多级”的传动特点,实现了快、慢 两个速度,其慢速可代替现有的回柱绞车和慢速绞车,其 快速可代替现有的调度绞车和运输绞车。
2021/4/9
5
JSDB-10双速多用绞车参数
• 慢速外层最大静张力:100KN • 快速外层最大静张力:12KN • 卷筒容绳量:120m • 钢丝绳直径:20mm • 电动机功率:18.5kw • 总重量:2000kg • 外形尺寸:2630*770*855mm
2021/4/9
6
感谢您的关注
2021/4/9
7
感谢您的阅读收藏,谢谢!
JSDB-10双速多用绞车
作者:ZMXX006
2021/4/9
1
JSDB-10双速多用绞车产品图片
2ቤተ መጻሕፍቲ ባይዱ21/4/9
2
JSDB-10双速多用绞车产品概述
• JSDB-10型双速绞车主要部件有:绞车主机、耙斗、滑轮 。耙矿绞车有防爆和不防爆两种作业环境,根据电机不同 ,来完成对客户对防爆的需求。通常对于矸石较少、主要 以煤块为主的作业,采用钢板耙斗就可以;如硬度比较大 的矸石等,采用铸钢耙斗。
4
• JSDB-10双速多用绞车在结构特点上,不仅实现了小结构, 大拉力的特点,也实现了长条形对称结构特点,适合于煤 矿井下狭小的作业空间,操作灵活方便。它克服了目前慢 速、回柱等系列绞车存在的传动效率低,寿命短,工效低 等特点,也克服了调度、运输等系列绞车存在的牵引力小, 宽型结构等特点。
2021/4/9

JSDB-13双速多用绞车说明书

JSDB-13双速多用绞车说明书

JSDB-13双速多用绞车使用说明书执行标准:MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007电话: 05 传真:05目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用范围JSDB-13双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物,同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度,可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司共生产五种规格的双速多用绞车,分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25,所有规格的结构和工作原理相同。

3 工作条件环境温度为-10℃~+40℃;环境相对湿度不超过95%(+25℃),海拔高度不超过1000m的情况下工作;对于海拔高度超过1000m,需要考虑到空气冷却作用和介电强度的下降,选用的电器设备应根据制造厂和用户的协议进行设计或使用;周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力,单位10KN隔爆型第二特征代号(齿轮传动)第一特征代号(双速多用)绞车类(卷扬机类)标注示例:慢速时钢丝绳外层最大静张力为130KN,齿轮传动的双速多用绞车标记为JSDB-13。

JSDB-30AY型双速多用绞车技术方案(110kw φ38x800m)

JSDB-30AY型双速多用绞车技术方案(110kw φ38x800m)

JSDB-30AY型双速多用绞车技术方案1、主要用途及适用范围JSDB-30AY型双速多用绞车主要用于煤矿井下倾角小于30°的工作面及巷道回收运送液压支架及物料,具有调度绞车、运输绞车及回柱绞车的功能。

2、工作条件2.1 环境温度为-10℃~+40℃;2.2 环境相对湿度不超过95%(+25℃),海拔高度不超过2000m;2.3 周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量。

3、技术特性3.1 绞车采用YBK2-315L1-6型矿用隔爆型三相异步电动机驱动、电机功率110kw、工作电压660V。

3.2 绞车采用QJZ系列矿用隔爆本质安全型可逆真空电磁启动器与ZJK127型矿用无极绳绞车电控装置联合控制,电控装置采用西门子S7-200系列PLC可编程控制器集中处理各种控制信号,具有过压、过流、缺相、超速、过限位等综合保护功能,显示屏能实时显示各种运行参数和矿车在运行曲线上的具体位置。

3.3 绞车具有独立的工作制动闸和安全制动闸,工作制动闸采用BYWZ3B-500/180型电力液压块式制动器、安装在电机与减速箱之间的联轴器上、制动力矩调定在电机额定转矩的2.5倍以上。

安全制动闸采用盘式制动器、安装在卷筒辐板上、制动力矩在辐板有油污的湿式装态下大于最大工作扭矩的2倍。

3.4 减速箱采用硬齿面渐开线齿轮传动、结构紧奏、传动平稳,减速箱具有快慢两种速度、换档手柄操作灵活方便、换档后手柄锁死才能运行、防止绞车运行时脱档空转。

3.5 卷筒装置与底座采用高强螺检联接、斜瓦座前后焊接挡铁防上工作中卷筒松动滑移。

卷筒采用下出绳、出绳口平滑,穿绳方便、压绳窂固可靠。

3.6 底座采用优质钢板与槽钢焊接而成、焊缝均与美观,焊缝经探伤检查无缺陷、整体经去应力处理,底座应有足够的刚性、保证绞车在最大工作载荷时不变形,底座前端托滚防止钢丝绳与底座摩擦。

3.7 绞车安全制动闸配独立的液压泵站、液压阀块选用华德等知名品牌、系统运行平稳可靠,液压泵站及制动由变频电控装置统一控制,并配有应急单元以便在特殊情况下打开安全制动闸。

双速回柱绞车

双速回柱绞车

开封市华强煤矿机械有限公司JSDB双速回柱绞车组成及工作原理JSDB双速回柱绞车是回柱绞车中较为常见的回柱绞车类型之一,JSDB双速回柱绞车的应用范围特殊,同时具备了调度绞车的快捷轻便以及回柱绞车的慢速稳定,因此面对特殊的使用情况,可以选用JSDB双速回柱绞车。

该绞车具有快速和慢速两档速度,可根据现场的需要变换速度和牵引力进行不同条件下的工作。

如果更换电器产品,必须选用在有效期内有煤炭安全标志证的产品,严禁作为提升绞车使用。

本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作,也可用于煤矿井下采掘工作面井底车场、上山、下山、煤矿地面等处的矿车调度,物料运输等工作,还可用于回采工作面的回柱放顶。

绞车应在环境温度为-10℃~+40℃,环境相对湿度不超过95%(+25℃),海拔高度不超过1000m的情况下工作。

对于海拔高度超过1000m,需要考虑到空气冷却作用和介电强度的下降,选用的电器设备应根据制造厂和用户的协议进行设计或使用。

JSDB型双速绞车的工作原理JSDB型双速多用绞车系列产品在技术原理上,采用“齿-联”传动系统和“双轴多级”的传动特点,实现了快、慢两个速度,其慢速可代替现有的回柱绞车和慢速绞车,其快速可代替现有的调度绞车和运输绞车。

在结构特点上,不仅实现了小结构,大拉力的特点,也实现了长条形对称结构特点,适合于煤矿井下狭小的作业空间,操作灵活方便。

它克服了目前慢速、回柱等系列绞车存在的传动效率低,寿命短,工效低等特点,也克服了调度、运输等系列绞车存在的牵引力小,宽型结构等特点。

JSDB型双速多用绞车组成:本系列产品由电动机、联轴器、手动制动闸、变速箱、电液制动器、卷筒装置、底座等组成。

JSDB型双速多用绞车主要特点1. 采用“双轴多级”传动特点,实现了大的传动比。

2. 采用“齿-联”传动系统的传动原理,不但实现了慢、快两个速度,并实现了快、慢速的大速比,很好地实现了快、慢速矿用绞车的一体化。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

J S D B双速多用回柱绞
车型
集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-
J S D B双速多用回柱绞车型号及技术参数) JSDB双速多用回柱绞车型号(型号,型号含义,技术参数)JSDB-□双速绞车的型号含义:J-卷扬机,S-双速,D-多用,B-防爆,□-最大张力JSDB-10型双速回柱绞车JSDB-13型双速回柱绞车JSDB-15双速调度回柱绞车JSDB-16型双速多用绞车JSDB19双速多用绞车JSDB-25双速多用绞车JSDB-30双速多用回柱绞车
JSDB-□双速绞车的型号含义:?J-卷扬机,S-双速,D-多用,B-防爆,□-最大张力?
JSDB-10型双速回柱绞车主要参数?
型号JSDB-10?外形尺寸2554×740×798mm?
电动机型号YBK2200L1-6?功率18.5KW?
电压380/660V?转速970r/min?
滚筒直径385mm?钢丝绳平均静张力120KN?
平均绳速0.15m/s?钢丝绳直径20mm?
容绳量120m?重量1995kg?
JSDB-13型双速回柱绞车
主要参数:?慢速外层最大静张力:130KN?
快速外层最大静张力:15KN?卷筒容绳量:180m?
钢丝绳直径:24mm?电动机功率:22kw?
总重量:2980kg?外形尺寸:3182*968*987mm
JSDB-15双速调度回柱绞车技术参数:?
电动机型号:YBK2-200L2-6?
功率22KW?
转速980r/min?
外形尺寸(长X宽X高MM):3060x1050x940?
整机重量KG(包括电机):3300kg?
隔爆开关隔爆按钮电液制动器:QBZ-120/1140(660)ANBZA1-5/36-3BYWZB-400/90?
JSDB-16型双速多用绞车主要参数:?
慢速外层最大静张力:160KN?
快速外层最大静张力:22KN?
卷筒容绳量:300m?
钢丝绳直径:28mm?
电动机功率:37kw?
总重量:4500kg?
外形尺寸:3505*1200*1250mm?
JSDB-19双速多用绞车参数:?型号:JSDB-19(45KW)?
慢速外层最大静张力KN:190?慢速内层最大静张力KN:320?
慢速平均静张力KN:250?慢速传动比:238.88?
慢速平均绳速m/s:0.17?快速外层最大静张力KN:25?
快速传动比:34.81?快速外层最大绳速m/s:1.538?
卷筒直径mm:φ545?卷筒宽度mm:570?
卷筒容绳量m:400?钢丝绳直径mm:30?
钢丝绳结构:6×19?钢丝绳公称抗拉强度Mpa:1670?
电动机型号:YBK2280S-6?电动机功率KW:45?
电动机转速r/min:990?外形尺寸mm:3825*1074*1187?
工作制动闸:电液BYWZ3-400/90?安全制动闸:手动重量Kg:6880?
JSDB-25双速多用绞车技术参数:?型号:JSDB-25(JDHB-32)?
钢丝绳静张力:
外层最大静张力:快速30KN,慢速250KN?内层最大静张力:快速55KN,慢速390KN?
平均静张力:快速42KN,慢速320KN?
绳速:最大绳速(外层):快速1.5m/s,慢速0.18m/s?
平均绳速:快速1.2m/s,慢速0.12m/s?
传动比:快速30.22m/s,慢速242.49m/s?
卷筒:直径*宽度:540*700mm容绳量:500m?钢丝绳:直径:30mm
结构:绳6*19公称抗拉强度:1670Mpa?
电动机:型号:YBK2-280M-6?功率:55KW?转速:980rpm?
外形尺寸:长*宽*高:3800*1200*1220?
整机重量:(包含电机):7000kg?
配套设备:隔爆开关QBZ-120/1140(660)AN?
隔爆按钮BZA1-5/36-3电液制动器BYWZB-500/125?
型号:JSDB-30双速多用回柱绞车?
钢丝绳最大静张力:
外层慢速300KN?
平均慢速380KN?
内层慢速470KN快速38KN?
绳速:慢速:0.12-0.21m/s快速:0.93-1.57m/s?
卷筒:直径*宽度:720*920?
容绳量:700?
钢丝绳:直径:36MM?
结构:绳6*19公称抗拉强度:1670Mpa?
电动机:型号:YBK2-315s-6功率:75KW转速:980rpm电压:380/660/1140?
外形尺寸:长*宽*高:4330*1430*1650?
整机重量:(包含电机):8900kg?
配套设备:电液制动器BYWZ3-400/125电磁起动器QBZ-200N。
