发电厂空压机启动热机操作票

发电厂空压机启动热机操作票

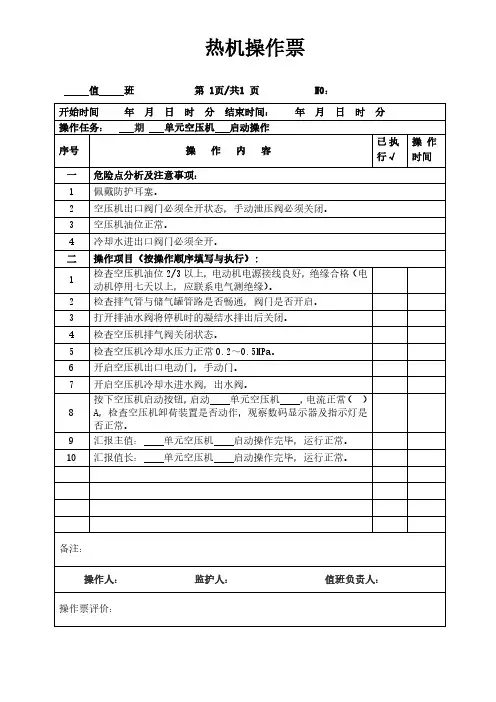

热机操作票
值班第1页/共1页NO:
开始时间年月日时分结束时间:年月日时分操作任务:期单元空压机启动操作
序号操作内容已执
行√
操作
时间
一危险点分析及注意事项:
1佩戴防护耳塞。

2空压机出口阀门必须全开状态,手动泄压阀必须关闭。

3空压机油位正常。

4冷却水进出口阀门必须全开。

二操作项目(按操作顺序填写与执行):
1检查空压机油位2/3以上,电动机电源接线良好,绝缘合格(电动机停用七天以上,应联系电气测绝缘)。

2检查排气管与储气罐管路是否畅通,阀门是否开启。

3打开排油水阀将停机时的凝结水排出后关闭。

4检查空压机排气阀关闭状态。

5检查空压机冷却水压力正常0.2~0.5MPa。

6开启空压机出口电动门,手动门。

7开启空压机冷却水进水阀,出水阀。

8按下空压机启动按钮,启动单元空压机,电流正常()A,检查空压机卸荷装置是否动作,观察数码显示器及指示灯是否正常。

9汇报主值:单元空压机启动操作完毕,运行正常。

10汇报值长:单元空压机启动操作完毕,运行正常。

备注:
操作人:监护人:值班负责人:操作票评价:。

机组启动操作票

机组启动操作票

#6机组锅炉冷态滑参数启动操作票前夜班三值天气:晴编号:集/炉-20100236018启动期间应加强锅炉汽水品质监督。

9 燃料投入应缓慢进行,防止燃烧波动大引起省煤器前流量低。

10 锅炉升温、升压及机组升负荷过程中,要严密监视锅炉各受热面管壁温情况,防止因升速快而造成管壁超温,有关疏水阀应打开,使过热器、再热器管壁各点金属温度不得超过规定值。

三、点火前的检查、准备工作1 1检查、确认机组检修工作已全部结束,热机、电气、热工各专业一、二种工作票注销、安全措施全部拆除。

2 2检查、确认机组临时设施拆除、原设施恢复。

3 检查、确认厂房照明良好。

4 检查、确认通讯设施良好。

5 检查、确认消防水系统压力正常0.8MPa,联锁正常投入。

6 检查、确认气体消防系统正常投入,烟感报警系统调试完毕。

7 投入辅汽联箱,调整压力至正常值(10~13ata)。

8 记录锅炉各部膨胀原始值。

9 检查、确认机仪用、杂用空气压力均正常。

10 检查、确认机组各表计齐全完好,仪表及保护电源已送。

11 检查、确认机组OVATION控制系统工作正常。

12 检查、确认锅炉所有辅机联锁保护试验正常并投入。

13 检查、确认锅炉各保护试验全部合格并投入。

14 检查、确认MFT、OFT试验合格并投入。

15 检查、确认锅炉大联锁试验合格并投入。

16 检查、确认机炉电大联锁试验合格并投入。

17 检查、确认各辅机分部试运正常,并送动力电备用。

18 检查、确认各辅机油箱油位正常,油质合格。

19 检查锅炉安全门整定合格并投入。

20 声光报警系统试验良好。

21 检查、确认机、炉侧所有风门、挡板、气动门电源、气源已送并将选择开关置“远操”位置;电动门已送电,选择开关置“远控”位置。

22 所有独立小程控投入正常。

23 所有表计投入。

24 记录锅炉炉前油系统进、回油表码。

25 检查闭式水系统投入正常。

26 执行炉前油系统恢复操作票,各层油枪、点火枪可靠备用,油库供油正常。

#2机组启动操作票(至冲车)

#2机组启动操作票(至冲车)
32
启动#2顶轴油泵,检查各瓦顶轴油压正常,#1顶轴油泵投备用。
33
投入主机盘车运行。检查盘车电流( )A、转子偏心( )μm,轴承、轴封处及汽缸内无异音。
34
维持发电机气体压力在0.3~0.4 MPa。
35
当发电机气体压力至0.2MPa时启动#2定冷水泵运行,调整定冷水流量100t/h左右,维持定冷水压力<发电机气体压力0.05MPa,#1定冷水泵投备用。
36
点火前8~24小时投入电除尘灰斗加热器、保温箱加热。
37
点火前2小时投入连续振打系统。
38
点火前2小时投入电除尘输灰及省煤器、脱硝输灰系统运行。
39
联系启动锅炉,投入中、低辅系统,维持中压辅汽联箱压力0.6~1.0MPa,温度280~350℃,低辅压力0.4MPa,温度200~250℃。
40
联系化学检查凝结水精处理在旁路运行状态。将凝汽器水位补至1050~1450 mm,凝结水管道注水排空结束,变频启动#2凝结水泵运行,#1凝结水泵变频热备用。
52
冷态闭式循环冲洗结束水质指标:贮水箱出口水质优于下列指标Fe<100μg/L;PH值9.2~9.6。实际值:Fe:( )μg/L;PH值:( )
53
锅炉空预器吹灰蒸汽系统暖管。
54
进行一次风、二次风暖风器系统暖管。
55
检查轴封系统具备投入条件,轴加水封注水,投入主机、小机轴封系统运行,控制轴封供汽压力27~30KPa,启动#2轴加风机,#1轴加风机投备用,调整轴封母管温度180~260℃,主机低压轴封温度121~177℃,小机后轴封供汽温度160~200℃。(轴封投运前,前箱两侧加千分表,并记录原始值左侧mm,右侧mm)
43
检查锅炉本体各疏水、排空气门开启,放水门关闭,记录锅炉膨胀指示一次。

600MW火电厂冷态启动集控票

600MW火电厂冷态启动集控票
30
凝结水系统(包括低加水侧)注水排空,完毕后启动( )号凝结水泵,停止锅炉上水泵,通过5号低加出口门前放水进行管道冲洗,水质合格后关闭。投入除氧器、排汽装置水位自动,凝结水再循环门自动。
31
投入锅炉燃油系统循环。
32
检查确认锅炉上水泵运行正常,投入炉水泵注水系统,对炉水泵进行注水。
33
投入除氧器加热,控制给水温度在80℃。
79
对A磨煤机进行暖磨。
80
投入锅炉连排、加药、取样,通知化学进行炉水监督。
81
检查锅炉下列保护投入:
82
送风机全停
吸风机全停
手动停炉
汽包水位高高
汽包水位低低
炉膛压力低低
炉膛压力高高
三台炉水循环泵工作不良
汽机跳闸
扫描风机出口母管压力低低
丧失所有燃料
全炉膛灭火
总风量极低空预器全停83A磨煤机具备等离子方式投入条件,将A磨煤机切换至“等离子”方式。
3
检查厂房内各处的照明及事故照明系统均正常。
4
检查消防水系统、消防设施齐全完整。
5
检查5号机组压力表、流量表、温度表、水位表及保护仪表信号一、二次门开启,表计放水门关闭。
6
检查控制电源、操作电源、仪表电源等均应送电且正常,联系热工检查DEH控制系统正常,TSI系统正常投入。
7
确认5号机组有关设备、系统联锁及保护试验正常,气动门、电动门试验正常。
119
当汽轮机转速大于3rpm,检查盘车装置自动脱开,停止盘车电机运行。
120
汽机升速到600rpm后,进行远方打闸试验和“摩擦检查”。
121
低速检查结束后,机组重新挂闸,设定目标转速为2000rpm,升速率为150 rpm/min,按“GO”键,汽轮机转速开始上升直至2000rpm中速暖机转速。

机组冷态启动操作票

机组冷态启动操作票
57
启动A一次风机,调整一次风压9.0KPa后投入一次风机自动;启动一台磨煤机密封风
备注:
操作人:监护人:运行值班负责人:
执行情况
顺序
操作项目
机,调整风压13KPa后投入密封风机自动,另一台密封风机投联锁备用;开启高压助燃风总门调整炉前风压在3000Pa;查燃油压力满足、压缩空气条件满足及高压风压力条件满足
8
投入辅助蒸汽系统
9
启动凝补水泵向闭冷水、凝汽器热井、凝结水系统注水
10
待闭冷水箱水位正常后,投入闭冷水系统运行
11
投入EH油系统,确认EH油温、油压正常
12
投入锅炉渣水系统,炉膛冷灰斗水封建立,启动捞渣机
13
投入除灰系统运行,投入电除尘器振打
14
检查凝补水箱水位正常,凝结水系统各阀门位置正确,通知化学确认凝结水精处理装置在隔离状态
50
确认过热器出口PCV阀具备投运条件
51
确认机组真空已建立
52
炉膛吹扫结束,复位MFT,开启燃油供、回油快关阀
53
启动炉前燃油泄漏试验
54
燃油泄漏试验成功后打开供油母管快关阀,查锅炉油点火条件满足。
55
开启少油点火油雾化压缩空气总门,调整炉前压缩气压力大于0.3MPa;
56
开启少油点火燃油快关阀及注油阀,查少油点火燃油罐注油完毕后注油阀自动关闭
94
摩擦检查完成后,确认机组冲转后无异常,重新选择“升速率”设定100rpm/min
27
锅炉受热面空气门分别有水连续流出后关闭见水的空气门,当启动分离器储水箱见水后(储水箱水位大于11.5M)关闭启动分离器前的所有空气门
28
停止汽动给水泵前置泵,启动电动给水泵,投入给水AVT(加氨、联氨)运行方式

机组启动操作票

机组启动操作票
69.
冲动参数:
(1)主汽压力MPa;主汽温度℃
(2)再热蒸汽压力MPa再热汽温度℃
(3)调节级金属温度℃中压进汽持环温度℃
(4)真空KPa
(5)晃动度μm;偏心()μm
(6)润滑油压Mpa
(7)润滑油温℃
(8)EH油压Mpa
(9)EH油温℃
(10)高压排汽缸温(上/下)/℃;高排转子温度℃
(11)中压排汽缸温(上/下)/℃;中排转子温度℃

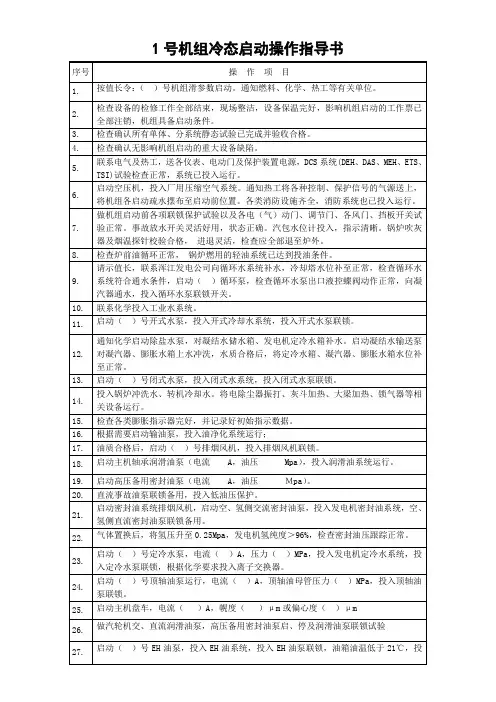

1号机组冷态启动操作指导书
序号
操作项目
1.
按值长令:()号机组滑参数启动。通知燃料、化学、热工等有关单位。
2.
检查设备的检修工作全部结束,现场整洁,设备保温完好,影响机组启动的工作票已全部注销,机组具备启动条件。
3.
检查确认所有单体、分系统静态试验已完成并验收合格。
4.
检查确认无影响机组启动的重大设备缺陷。
汽机暖机结束后,高中压转子金属温度达121℃以上,就地或辅助盘确认汽缸已胀出。设定目标转速2900r/min,升速率100r/min,按“进行”键,灯亮,升速直至2900r/min。保持3分钟。
61.
当汽包压力升至0.4Mpa时应稳定一段时间,以便检修人员拧紧螺栓连接构件(如炉顶吊杆等)。
62.
汽包压力0.8~1.0MPa时,若连续向锅炉供水,应关闭省煤器再循环门,投水位单冲量自动。过热器减温器进行反冲洗。冲洗水。
63.
检查低压旁路不在闭锁状态,减温水投入正常,DEH设为旁路开Bypass ON方式。
40.
全面检查关闭各级抽汽电动门后排外疏水门、小机进汽管路等处影响真空的排外疏水门
41.
启动()汽泵前置泵,锅炉上水。汽包水位上至-100mm处,开启省煤器再循环门,投入水位保护。

600MW机组冷态启动操作票解析

600MW机组冷态启动操作票解析
46
启动A小机顶轴油泵运行,投入A小机顶轴油系统。
47
投入A小机油盘车运行。
48
启动B小机交流油泵,投入B小机油系统运行;将交流油泵及直流油泵投联锁备用。
49
启动B小机顶轴油泵运行,投入B小机顶轴油系统。
50
投入B小机油盘车运行。
51
启动前置泵运行。
52
投入辅汽至除氧器加热。
53
确认高压给水系统按阀门检查卡核对阀门位置正确。
33
启动D磨低压油泵运行,检查润滑压MPa,将D磨低压油泵投联锁备用。
34
启动E磨低压油泵运行,检查润滑压MPa,将E磨低压油泵投联锁备用。
35
启动F磨低压油泵运行,检查润滑压MPa,将F磨低压油泵投联锁备用。
36
膨胀水箱水位正常后,对闭式水系统充水排气。
闭式水系统充水排气结束后,启动闭式水泵,对闭式水系统进行冲洗,并通知化学向闭式水系统加药(氨-联胺)。通知化学及时化验水质。
水质合格后,将闭式水泵投联锁备用。
37
炉水循环泵及其注水管路的冲洗与充水排气必须达到如下水质标准:
卤化物ppm(≤50ppm)、PH值(6.5≤PH值≤10)、浊度ppm(≤0.25 ppm),水温℃(大于4℃≤t≤50℃)。
炉水循环泵注水滤网管路冲洗。
炉水循环泵注水冷却器管路冲洗。
炉水循环泵注水排气及冲洗,冲洗流量L/min(≤5L/min)。
109
检查确认炉膛总风量在30%~40%左右。
110
检查锅炉省煤器进口水质含铁量Fe<50PPb,启动分离器出口含铁量Fe<100PPb。
111
检查确认凝汽器真空在-80KPa以上。
112
启动一次风机运行。

发电机开机操作票

发电机开机操作票
2QS、4QS;合上单极开关5QF;
16
查LCT微机励磁调节器上“主控/就地”置“主控”位;“运行/退出”置“退出”位;
17
点击“励磁系统A套”,查A套已受电,“运行”指示灯亮;
18
点击“励磁系统B套”,查B套已受电,“运行”指示灯亮;
19
合上#1发电机同期屏直流工作电源空开1ZK;
20
经上述检查、操作无误,报告值长,等待建压;
4
送上#1发电机保护柜1ZKK2、1ZKK1、1-1ZKK插件交流电源空开;分别送上发电机主
保护、非电量保护、组合操作箱电源空开1DK、35DK、1-1DK、4DK、7DK,查确已合好;
5
查#1发电机各保护硬压板、软压板已按要求投退;
6
电动合上#1发电机快熔开关FSR的进线隔离开关,查确已合到位,装置显示正确;
11
查#1发电机上10KV #1备母刀闸6019确在分闸位;
12
合上#1发电机出口开关601的储能开关,查确已合好并已储能;
13
将#1发电机出口开关601的转换开关打至“远方”位;
14
分别合上A、B套功率单元输入开关1QF、3QF(交流),输出开关2QF、4QF(直流);
15
分别合上A、B套LCT励磁调节器交流工作电源输入开关1QS、3QS;直流辅助开关2Q
S、4QS;合上单极开关5QF;
16
查LCT微机励磁调节器上“主控/就地”置“就地”位;“运行/退出”置“运行”位;
17
查LCT微机励磁调节器已受电,“A套运行”(或“B套运行”)指示灯亮;
18
查LCT微机励磁调节器控制面板上“置位投/退”置“置位退”位置;
19
合上#1发电机同期屏直流工作电源空开1ZK;

机组启动操作票

机组启动操作票
19.
空预器吹灰方式改为每8小时一次。通知除灰脱硫值班员,投入FGD系统。
20.
21.
450MW左右并入第二台汽泵运行,投入给水自动,停电泵。
22.
确认轴封压力为27.5kPa左右,将轴封溢流调节门给定值设置为30~32kPa,开启溢流至8A低加电动门。
23.
负荷500MW,根据燃烧情况,退出所有油枪,联系脱除灰硫值班员投入电除尘器运行。
盘车转速rpm,盘车电流A,大轴偏心度mm。

主蒸汽参数符合要求:主、再热蒸汽压力依据启动曲线,主、再热蒸汽温度至少有50℃以上的过热度,温热态启动蒸汽参数应与缸温匹配。
冲转前汽机高压内缸内壁温度℃,中压进汽室内壁温度℃;主汽压力MPa,机侧主汽温度/℃,机侧再热汽温/℃。

凝汽器背压12kPa以下,不高于16.6 kPa。凝结器背压/kPa。
10.
按开冷水系统启动操作票启动开式冷却水系统。
11.
确认电泵和小机润滑油油质化验合格,启动电泵、小汽机、送风机、引风机、一次风机与磨煤机油站。
12.
按凝结水系统操作票启动凝结水系统,开启#5低加出口放水门进行凝结水系统冲洗,凝泵出口Fe<200ppb,联系化学投入前置过滤器,向除氧器上水冲洗。化学根据水质情况投入精处理装置,直到水质满足锅炉上水要求,维持除氧器水位。
九、并网带初始负荷
1.
汽轮机3000rpm暖机结束后,全面检查汽轮发电机组运行正常,值长汇报调度,调度同意后由值长下令发电机并网。
2.
按发电机并网操作票进行发电机并列。
3.
发电机并网成功,检查发电机自动带初负荷30~50MW,保持母线电压在合格范围内,汇报网调。
4.
检查高压排汽逆止门开启〔强制关闭信号消失,进入自由状态,由前后压差打开〕,高缸通风阀关闭。

600MW机组冷态启动操作票解析

600MW机组冷态启动操作票解析
25
启动B引风机润滑油泵,检查润滑油压MPa,将B引风机润滑油泵投入联锁备用。
26
启动A送风机油泵,检查润滑油压MPa、控制油压MPa,将A送风机油泵投入联锁备用。
27
启动B送风机油泵,检查润滑油压MPa、控制油压MPa,将B送风机油泵投入联锁备用。
28
启动A一次风机油泵,检查润滑油压MPa、控制油压MPa,将A一次风机油泵投入联锁备用。
7
检查主机润滑油箱、A、B小机油箱、氢侧密封油箱、EH油箱、电泵油箱、送风机油站、引风机油站、一次风机油站、磨煤机油站油位正常,确认其油质合格。确认其油温均大于21℃,否则投入其电加热器运行。
8
检查并确认各转机轴承油位正常、油质合格。
9
启动三台冲洗水泵向循环水母管注水并向化学提供源水。
10
通知化学启动除盐水泵,向凝补水箱补水。
国电益阳有限公司热机操作票
单位:_____________编号:__________
操作开始时间:年月日时分,终结时间:年月日时分
操作任务:#机组冷态启动
序号
操 作运行。
2
确认影响机组启动的检修工作已结束、安措已拆除。并通知化学、除尘、燃运、脱硫检查影响机组启动的检修工作已结束、安措已拆除,并做好开机前的准备与检查工作。
33
启动D磨低压油泵运行,检查润滑压MPa,将D磨低压油泵投联锁备用。
34
启动E磨低压油泵运行,检查润滑压MPa,将E磨低压油泵投联锁备用。
35
启动F磨低压油泵运行,检查润滑压MPa,将F磨低压油泵投联锁备用。
36
膨胀水箱水位正常后,对闭式水系统充水排气。
闭式水系统充水排气结束后,启动闭式水泵,对闭式水系统进行冲洗,并通知化学向闭式水系统加药(氨-联胺)。通知化学及时化验水质。

启动操作票范例

启动操作票范例
25
通知化学值班人员凝水加药,取样分析水质情况,凝水流量稳定后投入前置过滤器。
26
开启凝结水用户总门。
27
高低旁油站、贮水箱疏水调节阀油站检查正常,投入油站运行。
28
再热器安全阀空压机系统检查正常,投入运行。压缩空气压力MPa。
29
执行《空预器启动检查卡》,空预器系统检查正常后,投入空预器油站运行。启动#空预器、#空预器运行,并检查空预器密封装置电源送上,控制方式投手动,扇形板已提至最高。转子停转报警投入。
37
投入炉膛火焰电视。
38
执行《锅炉启动循环泵电机腔室注水检查卡》,检查注水管路双联阀前注水水质合格,控制注水流量不高于3.74L/min,#锅炉启动循环泵电机腔室连续注水排空气、冲洗。
39
#锅炉启动循环泵电机腔室注水排空气、冲洗结束,水质合格,关闭注水门。若电机腔室未放水,可旁路第38-39步
40
9
联系输煤系统投运,各原煤仓按要求上煤正常。
10
联系辅控检查除灰、除渣系统具备投用条件,投入捞渣机及炉底水封运行。
11
联系辅控检查脱硫、脱硝系统具备投用条件,石灰石、液氨等原料准备充足。
12
根据需要联系热控解除相关保护。

解除保护项目记录:
保护内容
解除时间
解除人
(二)
辅助系统投运
13
执行检查卡《辅汽系统阀门检查卡》通知邻机调整高辅母管压力,确认邻机辅汽汽源由带。投入本机高压辅汽联箱运行,辅汽联箱压力MPa。注意提高邻机来辅汽压力和温度,满足启机要求。
22
执行检查卡《发电机氢系统阀门检查卡》,执行操作票《#发电机气体置换操作票》。发电机氢系统气体置换结束,发电机内氢气纯度≥96%,发电机内氢气压力MPa(不低于0.4 MPa)。

发电机开机操作票

发电机开机操作票

:云柱
[其它]发电机开机操作票
发电机开机操作票发令人:接令人:开始时间年月日时分1,检查总降发电机所属设备一切正常,均在工作位置,符合开机要求。

2,检查发电机中性点闸刀确在合上位置。

3,检查励磁闸刀(在励磁柜后)确在合上位置。

4,检查转换开关61SA在它励位置。

5,检查转换开关2SA在PLC位置。

6,检查转换开关62SA在断位置。

7,检查转换开关1SA在运行位置。

8,检查励磁柜二次回路电源空气小开关(三只)均在合上位置。

9,检查发电机控制屏空气小开关确在合上位置。

10,检查发电机起励电源空气小开关确在合上位置。

11,接汽机并网要求,合上灭磁开关,12,按发电机起励按钮,然后逐步将发电机升压至额定值10.5KV左右,检查三相定子电流为零,三相定子电压正常。

13,投入同期装置。

14,调整发电机频率,电压与系统接近。

15,待同步表指针接近同期点时,合上发电机开关。

16,检查发电机开关确已合上。

17,退出同期装置。

18,汇报班长。

操作人:监护人:结束时间年月日时分
收藏分享。

发电机开机操作票2(操作票)

发电机开机操作票2(操作票)
4
将调节器“通道选择”开关1QK切到通道A或通道B运行。
5
将励磁调节器通道“投入∕退出”开关6QK切至“投入”位置。
6
用“增磁∕减磁”开关5QK手动给发电机建压,将发电机电压升至10KV。(如采用“自动”升压,应特别注意,当电压升至10KV后仍继续上升时,应立即“退出”励磁调节器。)
7
合上同期屏同期装置电源开关3DK。
8
检查同期屏同步检查开关BTK在“允许”位置。
9
将同期屏“同期方式”选择开关TQK打至“手动”位置。
10
将同期屏“自动同期方式”选择开关QK打至“就地”位置。
11
将同期屏发电机“断路器控制开关1KK”的“控制方式选择”开关1ZK打至“就地”位置。
12
将发电机“同期开关1TK”打至“投入”位置。
13
观察同步表,调整发电机电压和频率与系统一致。
18
将主操台切换开关切至与励磁屏一致。
19
将励磁屏“控制位置”选择开关打至“主控”。
20
退出同期系统。
21
通知主控室,可根据汽机工况正常调整负荷。
22
汇报值长操作完毕。
23
对发电机本体作全面检查,然后作好记录。
开机操作票年月日
值长:操作人:监护人: 审核:
票号:
页码:2/2ቤተ መጻሕፍቲ ባይዱ
操作任务:发电机并网操作
操作地点:发电机上、下小室,继保室,高压室,主控室
开始时间:时分
结束时间:时分
序号
操作内容
记号
二,升压与并列
1
接值长“可并列”命令。
2
确定发电机转速达到额定值3000r∕min。合上励磁调节器交流电源1QS。

启机操作票(定稿)

启机操作票(定稿)

号机组冷态启动操作票机组启动前状态:汽轮机态锅炉态发变组态调节级金属温度℃冲转参数:主蒸汽压力 5.9 MPa主蒸汽温度 340 ℃再热汽压力 1.0 MPa再热汽温度 300 ℃№值长:单元长:操作员:年月日至年月日附件:测量不同转速下转子交流阻抗试验步骤1、发电机升速,测不同转速下转子交流阻抗。

2、转子交流阻抗试验时将灭磁回路断开。

3、利用发电机残压核对发电机相序,试验在1200转进行,在发电机一次侧测量电压及相序,发电机三相电压应对称,相序应符合要求。

如电压低继续升转速。

步骤:1、拆除发电机软连接母排。

2、发电机、励磁变所有保护均投入,发变组非电量保护投入,保护出口跳灭磁开关。

发电机定子过电压保护定值整定为1.32倍额定电压,同时励磁系统过电压保护定值也作修改,保证空载试验电压升至1.3倍发电机额定电压时保护不动。

3、发电机定速3000rpm后,励磁系统用外接电源采用备用通道(BFCR)缓慢增加励磁电流进行发电机空载试验(上升曲线、下降曲线分别做)。

期间测量发电机轴电压。

试验完毕后逆变灭磁。

4、连接发电机软连接母排。

发电机短路试验:步骤1、确认#1发变组5012、5013开关及各侧刀闸及间隔接地刀闸在断开位。

2、现场作措施安装发电机出口短路母排、高厂变、高公变低压侧3个分支短路线(低压侧两个进线开关与CT之间)、发变组出口短路线(5012、5013开关与CT之间)。

3、停用#1发变组5012、5013开关失灵保护。

4、投入发电机差动保护、发电机对称过负荷保护、发电机不对称过负荷保护、发电机低压保持过流保护、发电机转子过负荷保护、发电机转子接地保护、发电机过激磁保护、发电机周波保护、励磁变速断保护、励磁变过流保护、过电压保护(临时整定为0.4Un、0秒,试验结束后恢复原定值)、发电机断水保护等电量及非电量保护,以上保护出口只跳灭磁开关。

5、退出主变差动保护、定子接地保护、发电机失磁保护、发电机逆功率保护、发电机程跳逆功率保护、发电机失步保护、发电机突加电压保护。

机组启动及停机操作票完整版(可链接)

机组启动及停机操作票完整版(可链接)

目录1.机组启动操作票(温态、热态)2. 机组启动操作票(冷态)3. 机组停机操作票机组启动操作票(温态、热态)年月日机组启停操作票使用说明1.每次机组启动、停机,要求值长、主操作员要认真填写本操作票;2.本操作票将整个启停过程分为几个主要阶段,每个主要阶段的工作由当值值长发令后操作;3.每个阶段的工作由机组值班员执行,执行一项打“√”,对于有选择框“□”、“()”的,也要求认真进行选择和填写;4.启停过程中,有些操作的先后次序可能会有变化,对于这些操作,本操作票不作严格的次序规定,值班员应根据当时机组的运行情况进行操作;但要求整个启停操作的完整性,所有操作项目都要打“√”或简要说明;5.值班员在启、停过程中收集的打印资料等请附在操作卡后,作为机组启停资料存档。

6.汽轮机启动状态确定:1)冷态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度小于204℃。

2)温态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度在204℃~350℃之间。

3)热态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度在350℃~450℃之间。

4)极热态启动:高压内缸调节级金属温度或中压缸第一级叶片持环温度高于450℃。

启机操作票(值长)主要汽水品质标准:启机操作票(主值)1蒸汽在整个升温过程中各受热面介质升温速度应满足以下条件:温度在0~200℃时,升温速度<4.5℃/min。

温度在200~300℃时,升温速度<1.2℃/min。

温度在300~400℃时,升温速度<1.8℃/min。

温度在400~500℃时,升温速度<2℃/min。

温度在500℃以上时,升温速度<2.2℃/min。

2汽机启动过程中主要控制指标1)锅炉在升温升压过程中,要严格控制升温升压速率。

2)在启动期间严密监视过热器和再热器管壁温度应小于报警值。

3)监视空气预热器进、出口烟温,防止二次燃烧。

4)制粉系统要求相邻层运行,三层以上投运时,不允许均为隔层运行(不允许A、C、E运行方式),若因制粉系统故障无法保证以上条件时,应投入相邻层启动油枪,以稳定燃烧。

600MW机组启动操作票(DOC)

600MW机组启动操作票(DOC)
37.
维持25%BMCR给水流量进行冷态循环清洗,开启361阀至启动排污扩容器闸阀,启动锅炉疏水泵,进行循环清洗。循环清洗水质标准:电导<1μs/cm;Fe<100ppb;PH9.3-9.5。
38.
联系除灰值班员投入炉底密封水系统,启动捞渣机运行。
39.
点火前两小时,联系除灰值班员投入电除尘振打装置。
74.
当再热汽压力≥0.7Mpa,辅汽压力0.5-0.7MPa,温度200~250℃,进行高压缸预暖。
75.
高压缸第一级金属温度达150℃,开始闷缸,根据曲线和启动前缸温确定闷缸时间。
序号
操作内容
操作时间
操作人
76.
高压缸预暖结束后,逐步关闭倒暖(关闭辅汽至高缸预暖手动门,开启导汽管疏水,待压力下降后,再退出高缸预暖),防止汽机盘车冲脱,检查RFV截止阀、调节阀关闭、VV阀自动开启。
序号
操作内容
操作时间
操作人
1.
接令后检查所有的检修工作已结束,工作票已终结,现场清理完毕,锅炉人孔门、检修孔等已关闭。
2.
6KV及400V厂用电系统已送电并恢复为标准方式,确认直流系统、UPS系统、保安电源运行正常,各设备操作、控制电源已送电。
3.
现场的楼梯、走道通畅,照明正常。
4.
机组启动所需的氢气、二氧化碳、煤、燃油储备充足,通知零米、化学、燃料等各辅助岗位做好启动前的准备工作。
92.
中压调阀逐渐开启,汽轮机冲动,转速超过盘车转速时,就地检查盘车装置自动脱扣正常,停止盘车电机,否则应立即打闸停机。
93.
汽轮机转速至200rpm时,选择“摩擦检查”按钮,在操作面板上选择“投入”按下,状态显示“投入”,检查中压调阀关闭,就地进行汽轮机检查,仔细倾听汽轮机内部声音正常,检查轴向位移正常。

机组启动操作票

机组启动操作票
7.
汽机冲转前,结束暖缸,关闭暖缸截止阀和调节阀,开启高压缸通风阀。
六、锅炉热态冲洗及升温升压阶段
1.
热态冲洗:
1
控制分离器压力达到1.25 Mpa左右,水冷壁出口温度到190℃,通过燃烧和旁路保持此温度和压力,锅炉开始进行热态清洗。

热态冲洗开始后,联系化学化验员定期取样化验启动分离器贮水罐水质。
2.
确认暖缸截止阀、压力调节阀处于关闭状态,高压缸通风阀开启。
3.
确认暖缸压力调节阀后疏水开启。
4.
开启高压缸预暖截止阀,关闭高压缸通风阀,
5.
根据缸温开高压缸暖缸压力调节阀,开启并调节中压缸预暖调节阀,控制温升满足要求,暖缸开始。
6.
当汽机高、中压缸第一级内上缸内壁金属温度达150℃,保持该温度至汽轮机冲转前;逐渐关小压力调节阀,确认高排逆止门应关严,高压缸内压力控制在500kPa以下,但不得超过600kPa。
2.
启动仪用压缩空气系统,确认仪用、杂用空气压力正常。
3.
通知化学投运除盐水系统,启动除盐水泵运行,确认除盐水压正常。
4.
按闭冷水系统启动操作票启动闭冷水系统。
5.
按主机润滑油系统启动操作票投运主机润滑油系统。
6.
按密封油系统启动操作票投运密封油系统。
7.
按发电机由空气置换为氢气操作票对发电机进行气体置换,置换完毕,充氢气至0.20MPa,注意检查油氢差压正常。
投入空预器连续吹灰。
15.
投入低旁三级减温水,高低压旁路系统及其减温水投自动。
16.
点火前汇报网调。点燃C层#1~#8油枪。
17.
启动C磨运行,启动C给煤机布煤。放下磨辊,最小煤量在20t/h左右,尽量维持出口温度到70℃以上,检查各燃烧器着火良好,火检稳定,此时应注意炉膛负压。磨煤机投运顺序为:C磨、F磨、中层磨,最后启动上层磨。

电气典型操作票(201012)

电气典型操作票(201012)

国电黄金埠发电厂2×600MW机组电气典型操作票国电黄金埠发电有限公司发电运行部二〇一〇年十一月十一日目录(一)500KV系统 (5)#01启备变(500KV/6.3-6.3KV)由运行状态转为冷备用状态 (5)#01启备变(500KV/6.3-6.3KV)由冷备用状态转为运行状态 (6)#01启备变(500KV/6.3-6.3KV)由冷备用状态转为检修状态 (9)500KV I段母线由检修状态转为运行状态 (10)500KV I段母线由运行状态转为检修状态 (12)500KV第一串5011开关由检修状态转为运行状态 (13)500KV第一串5011开关由运行状态转为检修状态 (14)500KV第一串5012开关由检修状态转为运行状态 (14)500KV第一串5012开关由运行状态转为检修状态 (15)500KV第一串5013开关由检修状态转为运行状态 (16)500KV第一串5013开关由运行状态转为检修状态 (16)500KV黄鹰I回线线路由检修状态转为运行状态(第一串正常运行) (17)500KV黄鹰I回线线路由运行状态转为检修状态 (18)500KV第一串5012、5013开关在#1发变组解列后合环运行 (19)500KV第二串5021、5022开关在#2发变组解列后合环运行 (19)(二)发变组系统 (20)#1发变组由冷备用状态转为热备用状态(5012、5013开关在热备用状态) (20)#1发变组由热备用状态转为冷备用状态(5012、5013开关为热备用状态) (22)#1发变组由热备用状态转为检修状态 (24)#1发变组由热备用状态转为运行状态(5013开关DCS操作自动准同期并网) .. 26 #1发变组由热备用状态转为运行状态(5013开关就地同期屏操作手动准同期并网) (27)#2发变组由冷备用状态转为热备用状态(5021、5022开关在热备用状态) (28)#2发变组由热备用状态转为冷备用状态(5021、5022开关为热备用状态) (30)#2发变组由热备用状态转为检修状态 (32)#2发变组由热备用状态转为运行状态(5021开关DCS操作自动准同期并网) .. 34 #2发变组由热备用状态转为运行状态(5021开关就地同期屏操作手动准同期并网) (35)(三)10KV电源系统 (36)10KV A段母线由冷备用状态转运行状态(由#1C高压厂变供电) (36)10KVB段母线由冷备用状态转运行状态(由#2B高压厂变供电) (37)10KV A段母线由运行状态转冷备用状态(由#1C高压厂变供电) (38)10KVB段母线由运行状态转冷备用状态(由#2B高压厂变供电) (38)10KV A、B段母线由#2B高压厂变供电倒为由#1C高压厂变供电(10KV A、B段联络) (39)10KV A、B段母线由#1C高压厂变供电倒为由#2B高压厂变供电(10KV A、B段联络) (40)(四)6KV厂用电系统 (42)#1机组6KV1A段由#1A高厂变供电倒由#01启备变供电(原#01启备变高压侧运行、6101B开关为热备用,并联全自动方式倒换) (42)#1机组6KV1A段由#01启备变供电由倒#1A高厂变供电(并联全自动方式倒换) (42)#1机组6KV 1A段母线由运行状态转为冷备用状态(6101B开关供电) (42)#1机组6KV 1A段母线由冷备用状态转为运行状态(6101B开关供电) (43)#1机组电动给水泵电机6162开关由检修状态转为热备用状态 (44)#1机组电动给水泵电机6162开关由热备用状态转为检修状态 (44)#1机组电动给水泵电机6162开关由热备用状态转为冷备用状态 (45)#1机组电动给水泵电机6162开关由冷备用状态转为热备用状态(摇绝缘) 45#1机组电动给水泵电机6162开关由冷备用状态转为热备用状态(不摇绝缘) (46)#1机组电动给水泵电机6162开关在冷备用状态下测量绝缘 (46)(五)380V系统 (46)#1机380V PC A段母线由冷备用状态转为运行状态(由#1机A汽机变供电) (46)#1机380V PC A段母线由运行状态转为冷备用状态 (47)#1机380V PC A段母线由冷备用状态转为检修状态 (48)#1机380V PC A段母线由检修状态转为冷备用状态 (48)#1炉380V MCC A段母线由冷备用状态转为运行状态 (49)#1炉380V MCC A段母线由运行状态转为冷备用状态 (49)(六)220V直流系统 (50)220V直流I段母线由运行状态转检修状态(正常时由#1充电器供电) (63)220V直流I段母线由检修状态转运行状态(正常时由#1充电器供电) (67)220V直流I段母线由#1充电器供电倒由#3充电器供电 (67)220V直流I段母线由#3充电器供电倒由#1充电器供电 (68)(七)110V直流系统 (68)110V直流I段母线由运行状态转检修状态(正常时由#1充电器供电) (68)110V直流I段母线由检修状态转运行状态(正常时由#1充电器供电) (69)110V直流I段母线由#1充电器供电倒由#3充电器供电 (69)110V直流I段母线由#3充电器供电倒由#1充电器供电 (70)110V直流I段母线与110V直流II段母线独立运行倒串联运行(由#2充电器供电),I组蓄电池及#1充电器转为冷备用状态 (70)(八)UPS系统 (71)网控UPS A系统由运行转冷备用状态 (71)网控UPS A系统由冷备用转运行状态 (71)网控UPS A系统正常主回路供电倒由检修旁路供电 (72)网控UPS A系统检修旁路供电倒由正常主回路供电 (72)#1机组UPS A系统由运行转冷备用状态 (72)#1机组UPS A系统由冷备用转运行状态 (73)#1机组UPS A系统由正常主回路供电倒由检修旁路供电 (73)#1机组UPS A系统由由检修旁路供电倒正常主回路供电 (74)(九)保安电源系统 (74)#1机保安PCA段由BAA4101(K3)供电倒由BAA4103(K1)供电(失压自投试验) (74)#1机保安PCA段由BAA4103(K1)供电倒由BAA4102(K5)供电(远方同期操作) (75)#1机保安PCA段由BAA4101(K3)供电倒由BAA4103(K1)供电(就地手动同期) (75)#1机保安PCA段由BAA4102(K5)供电倒由BAA4101(K3)供电(合环倒换) (76)#1机保安PCA段由BAA4101(K3)供电倒由BAA4102(K5)供电(合环倒换) (76)#1机保安PCA段由BAA4102(K5)供电倒由BAA4101(K3)供电(停电倒换) (77)#1机保安PCA段由BAA4101(K3)供电倒由BAA4102(K5)供电(停电倒换) (77)#1柴油发电机空载试验 (78)#1柴油发电机由冷备用转为热备用 (78)#1柴油发电机由热备用转为冷备用 (79)(一)500KV系统#01启备变(500KV/6.3-6.3KV)由运行状态转为冷备用状态1.得值长令2.模拟操作正确3.检查6KV1A段备用电源 6101B开关在“分”位置4.检查6KV1B段备用电源 6131B开关在“分”位置5.检查6KV1C段备用电源 6161B开关在“分”位置6.检查6KV2A段备用电源 6201B开关在“分”位置7.检查6KV2B段备用电源 6231B开关在“分”位置8.检查6KV2C段备用电源 6261B开关在“分”位置9.调整#1机快切装置压板10.调整#2机快切装置压板11.在DCS上拉开#01启备变 5071开关12.检查#01启备变5071开关三相电流指示为013.检查#01启备变5071开关三相确已拉开14.将6KV1A段备用电源6101B开关的方式选择开关切“就地”位置15.检查6KV1A段备用电源6101B开关在“分”位置16.拉开6KV1A段备用电源6101B开关的操作电源开关17.拉开6KV1A段备用电源6101B开关的照明电源开关18.将6KV1A段备用电源6101B开关拉至“试验”位置19.拉开6KV1A段备用电源6101B开关PT的二次交流开关20.拉开6KV1A段备用电源6101B开关PT的照明开关21.将6KV1A段备用电源6101BPT小车拉至“试验”位置22.将6KV1B段备用电源6131B开关的方式选择开关切“就地”位置23.检查6KV1B段备用电源6131B开关在“分”位置24.拉开6KV1B段备用电源6131B开关的操作电源开关25.拉开6KV1B段备用电源6131B开关的照明电源开关26.将6KV1B段备用电源6131B开关拉至“试验”位置27.拉开6KV1B段备用电源6131B开关PT的二次交流开关28.拉开6KV1B段备用电源6131B开关PT的照明开关29.将6KV1B段备用电源6131BPT小车拉至“试验”位置30.将6KV1C段备用电源6161B开关的方式选择开关切“就地”位置31.检查6KV1C段备用电源6161B开关在“分”位置32.拉开6KV1C段备用电源6161B开关的操作电源开关33.拉开6KV1C段备用电源6161B开关的照明电源开关34.将6KV1C段备用电源6161B开关拉至“试验”位置35.拉开6KV1C段备用电源6161B开关PT的二次交流开关36.拉开6KV1C段备用电源6161B开关PT的照明开关37.将6KV1C段备用电源6161BPT小车拉至“试验”位置38.将6KV2A段备用电源6201B开关的方式选择开关切“就地”位置39.检查6KV2A段段备用电源6201B开关在“分”位置40.拉开6KV2A段备用电源6201B开关的操作电源开关41.拉开6KV2A段备用电源6201B开关的照明电源开关42.将6KV2A段备用电源6201B开关拉至“试验”位置43.拉开6KV2A段备用电源6201B开关PT的二次交流开关44.拉开6KV2A段备用电源6201B开关PT的照明开关45.将6KV2A段备用电源6201BPT小车拉至“试验”位置46.将6KV2B段备用电源6231B开关的方式选择开关切“就地”位置47.检查6KV2B段备用电源6231B开关在“分”位置48.拉开6KV2B段备用电源6231B开关的操作电源开关49.拉开6KV2B段备用电源6231B开关的照明电源开关50.将6KV2B段备用电源6231B开关拉至“试验”位置51.拉开6KV2B段备用电源6231B开关PT的二次交流开关52.拉开6KV2B段备用电源6231B开关PT的照明开关53.将6KV2B段备用电源6231BPT小车拉至“试验”位置54.将6KV2C段备用电源6261B开关的方式选择开关切“就地”位置55.检查6KV2C段备用电源6261B开关在“分”位置56.拉开6KV2C段备用电源6261B开关的操作电源开关57.拉开6KV2C段备用电源6261B开关的照明电源开关58.将6KV2C段备用电源6261B开关拉至“试验”位置59.拉开6KV2C段备用电源6261B开关PT的二次交流开关60.拉开6KV2C段备用电源6261B开关PT的照明开关61.将6KV2C段备用电源6261BPT小车拉至“试验”位置62.调整#01启备变测控柜有关压板63.合上#01启备变5071开关端子箱内刀闸动力电源开关3ZK64.检查#01启备变5071开关三相在“分”位65.拉开#01启备变50716刀闸66.检查#01启备变50716刀闸三相在”分”位置67.拉开#01启备变50711刀闸68.检查#01启备变50711刀闸三相在”分”位置69.拉开#01启备变5071开关端子箱内刀闸动力电源开关3ZK70.拉开#01启备变5071开关的控制电源开关71.拉开#01启备变高压侧PT二次开关72.将#01启备变风冷控制箱内风扇启动方式切至“停止”位置73.按规定调整#01启备变5071开关保护74.按规定调整#01启备变测控柜压压板75.按规定调整母差保护压板76.按规定调整#01启备变保护77.汇报值长,操作完毕#01启备变(500KV/6.3-6.3KV)由冷备用状态转为运行状态1.得值长令2.模拟操作正确3.检查#01启备变保护装置正常4.检查#01启备变保护压板正确投入5.检查6KV1A段备用电源6101B开关PT一次保险完好6.插上6KV1A段备用电源6101BPT小车的二次插头7.将6KV1A段备用电源6101BPT小车推至“工作”位置8.合上6KV1A段备用电源6101BPT二次交流开关9.将6KV1A段备用电源6101B开关的方式选择开关切“就地”位置10.插上6KV1A段备用电源6101B开关的二次插头11.检6KV1A段查备用电源6101B开关在“分”位置12.将6KV1A段备用电源6101B开关推至“工作”位置13.合上6KV1A段备用电源6101B开关的操作电源开关14.合上6KV1A段备用电源6101B开关的照明电源开关15.将6KV1A段备用电源6101B开关的方式选择开关切“远方”位置16.检查6KV1A段备用电源6101B开关综合保护出口压板已投入17.检查6KV1B段备用电源6131B开关PT一次保险完好18.插上6KV1B段备用电源6131BPT小车的二次插头19.将6KV1B段备用电源6131BPT小车推至“工作”位置20.合上6KV1B段备用电源6131BPT二次交流开关21.将6KV1B段备用电源6131B开关的方式选择开关切“就地”位置22.插上6KV1B段备用电源6131B开关的二次插头23.检查6KV1B段备用电源6131B开关在“分”位置24.将6KV1B段备用电源6131B开关推至“工作”位置25.合上6KV1B段备用电源6131B开关的操作电源开关26.合上6KV1B段备用电源6131B开关的照明电源开关27.将6KV1B段备用电源6131B开关的方式选择开关切“远方”位置28.检查6KV1B段备用电源6131B开关综合保护出口压板已投入29.检查6KV1C段备用电源6161B开关PT一次保险完好30.插上6KV1C段备用电源6161BPT小车的二次插头31.将6KV1C段备用电源6161BPT小车推至“工作”位置32.合上6KV1C段备用电源6161BPT二次交流开关33.将6KV1C段备用电源6161B开关的方式选择开关切“就地”位置34.插上6KV1C段备用电源6161B开关的二次插头35.检查6KV1C段备用电源6161B开关在“分”位置36.将6KV1C段备用电源6161B开关推至“工作”位置37.合上6KV1C段备用电源6161B开关的操作电源开关38.合上6KV1C段备用电源6161B开关的照明电源开关39.将6KV1C段备用电源6161B开关的方式选择开关切“远方”位置40.检查6KV1C段备用电源6161B开关综合保护出口压板已投入41.检查6KV2A段备用电源6201B开关PT一次保险完好42.插上6KV2A段备用电源6201BPT小车的二次插头43.将6KV2A段备用电源6201BPT小车推至“工作”位置44.合上6KV2A段备用电源6201BPT二次交流开关45.将6KV2A段备用电源6201B开关的方式选择开关切“就地”位置46.插上6KV2A段备用电源6201B开关的二次插头47.检查6KV2A段备用电源6201B开关在“分”位置48.将6KV2A段备用电源6201B开关推至“工作”位置49.合上6KV2A段备用电源6201B开关的操作电源开关50.合上6KV2A段备用电源6201B开关的照明电源开关51.将6KV2A段备用电源6201B开关的方式选择开关切“远方”位置52.检查6KV2A段备用电源6201B开关综合保护出口压板已投入53.检查6KV2B段备用电源6231B开关PT一次保险完好54.插上6KV2B段备用电源6231BPT小车的二次插头55.将6KV2B段备用电源6231BPT小车推至“工作”位置56.合上6KV2B段备用电源6231BPT二次交流开关57.将6KV2B段备用电源6231B开关的方式选择开关切“就地”位置58.插上6KV2B段备用电源6231B开关的二次插头59.检查6KV2B段备用电源6231B开关在“分”位置60.将6KV2B段备用电源6231B开关推至“工作”位置61.合上6KV2B段备用电源6231B开关的操作电源开关62.合上6KV2B段备用电源6231B开关的照明电源开关63.将6KV2B段备用电源6231B开关的方式选择开关切“远方”位置64.检查6KV2B段备用电源6231B开关综合保护出口压板已投入65.检查6KV2C段备用电源6261B开关PT一次保险完好66.插上6KV2C段备用电源6261BPT小车的二次插头67.将6KV2C段备用电源6261BPT小车推至“工作”位置68.合上6KV2C段备用电源6261BPT二次交流开关69.将6KV2C段备用电源6261B开关的方式选择开关切“就地”位置70.插上6KV2C段备用电源6261B开关的二次插头71.检查6KV2C段备用电源6261B开关在“分”位置72.将6KV2C段备用电源6261B开关推至“工作”位置73.合上6KV2C段备用电源6261B开关的操作电源开关74.合上6KV2C段备用电源6261B开关的照明电源开关75.将6KV2C段备用电源6261B开关的方式选择开关切“远方”位置76.检查6KV2C段备用电源6261B开关综合保护出口压板已投入77.合上#01启备变风冷控制箱的直流电源开关(#1机直流110V)78.合上#01启备变风冷控制箱的交流电源开关1(公用PCA)79.合上#01启备变风冷控制箱的交流电源开关2(公用PCB)80.合上#01启备变端子箱电源开关(#1机220VD/P段)81.合上#01启备变有载调压交流电源开关(#1机220VD/P段)82.合上#01启备变风冷控制箱内的1DK、2DK、3DK、4DK、ZDK、QM1、QM2电源开关83.合上#01启备变风冷控制箱内风扇电源FQ1、FQ2、FQ3、FQ4、FQ5、FQ6开关84.将#01启备变风冷控制箱内风扇启动方式开关投“自动”85.合上#01启备变有载调压柜内的Q1开关86.合上#01启备变高压侧PT二次开关87.按规定调整#01启备变测控柜上压板88.合上#01启备变5071开关的控制电源空开(2路)89.检查#01启备变5071开关保护装置正常90.按规定投入#01启备变5071开关保护压板91.检查500KVI母保护屏上跳5071开关压板正确投入92.检查#01启备变5071开关三相确在”分”位置93.合上#01启备变5071开关端子箱内总电源进线开关94.合上#01启备变5071开关端子箱内刀闸动力、控制电源开关95.检查#01启备变507117接地刀闸在”分”位置96.检查#01启备变507167接地刀闸在”分”位置97.检查#01启备变5071617接地刀闸在”分”位置98.合上#01启备变50711刀闸99.检查#01启备变50711刀闸三相接触良好100.合上#01启备变50716刀闸101.检查#01启备变50716刀闸三相接触良好102.拉开#01启备变5071开关端子箱内刀闸动力、控制电源开关103.检查#01启备变5071开关三相SF6压力正常104.检查#01启备变5071开关三相CT SF6压力正常105.检查#01启备变5071开关三相的控制方式在“远方”106.检查#01启备变5071开关三相储能正常107.检查NCS上#01启备变5071开关无异常报警108.在DCS上合上#01启备变5071开关109.检查#01启备变5071开关三相合闸良好110.按规定调整#01启备变测控柜上压板111.检查#01启备变充电正常112.检查6KV1A段备用电源6101PT电压显示正常113.检查6KV1B段备用电源6131PT电压显示正常114.检查6KV1C段备用电源6161PT电压显示正常115.检查6KV2A段备用电源6201PT电压显示正常116.检查6KV2B段备用电源6231PT电压显示正常117.检查6KV2C段备用电源6261PT电压显示正常118.检查#1机快切装置无异常报警119.按规定投入#1机快切装置上相关压板120.检查#2机快切装置无异常报警121.按规定投入#2机快切装置上相关压板122.汇报值长,操作完毕#01启备变(500KV/6.3-6.3KV)由冷备用状态转为检修状态1.得值长令2.模拟操作正确3.检查6KV1A段备用电源6101B开关在“试验”位置4.检查6KV1A段备用电源6101BPT小车在“试验”位置5.检查6KV1B段备用电源6131B开关在“试验”位置6.检查6KV1B段备用电源6131BPT小车在“试验”位置7.检查6KV1C段备用电源6161B开关在“试验”置8.检查6KV1C段备用电源6161BPT小车在“试验”位置9.检查6KV2A段备用电源6201B开关在“试验”位置10.检查6KV2A段备用电源6201BPT小车在“试验”位置11.检查6KV2B段备用电源6231B开关在“试验”位置12.检查6KV2B段备用电源6231BPT小车在“试验”位置13.检查6KV2C段备用电源6261B开关在“试验”位置14.检查6KV2C段备用电源6261BPT小车在“试验”位置15.调整#01启备变测控柜的相关压板16.检查#01启备变5071开关三相在“分”位置17.检查#01启备变50716刀闸三相在“分”位置18.检查#01启备变50711刀闸三相在“分”位置19.合上#01启备变5071开关端子箱内电源进线开关20.合上#01启备变5071开关端子箱内刀闸动力、控制电源开关3ZK21.在#01启备变50716刀闸的动触头端验明三相确无电压22.合上#01启备变5071617接地刀闸23.检查#01启备变5071617接地刀闸三相接触良好24.拉开#01启备变5071开关端子箱内刀闸动力、控制电源开关3ZK25.拉开#01启备变5071开关端子箱内电源进线开关26.调整#01启备变测控柜的相关压板27.在6KV1A段备用电源6101B开关靠#01启备变侧验明确无电压28.在6KV1A段备用电源6101B开关靠#01启备变侧装设一组接地线(# )29.在6KV1B段备用电源6131B开关靠#01启备变侧验明确无电压30.在6KV1B段备用电源6131B开关靠#01启备变侧装设一组接地线(# )31.在6KV1C段备用电源6161B开关靠#01启备变侧验明确无电压32.在6KV1C段备用电源6161B开关靠#01启备变侧装设一组接地线(# )33.在6KV2A段备用电源6201B开关靠#01启备变侧验明确无电压34.在6KV2A段备用电源6201B开关靠#01启备变侧装设一组接地线(# )35.在6KV2B段备用电源6231B开关靠#01启备变侧验明确无电压36.在6KV2B段备用电源6231B开关靠#01启备变侧装设一组接地线(# )37.在6KV2C段备用电源6261B开关靠#01启备变侧验明确无电压38.在6KV2C段备用电源6261B开关靠#01启备变侧装设一组接地线(# )39.汇报值长,操作完毕500KV I段母线由检修状态转为运行状态1.得值长令2.检查所有检修工作结束,工作票已收回3.模拟操作正确4.检查第一串5011开关测控装置电源正常5.检查第二串5021开关测控装置电源正常6.调整第一串断路器测控柜的相关压板7.调整第二串断路器测控柜的相关压板8.合上第一串5011开关端子箱内刀闸动力、控制电源开关3ZK、4ZK9.拉开500KVI母5117接地刀闸10.检查500KVI母5117接地刀闸三相确在“分”位置11.合上第二串5021开关端子箱内刀闸动力、控制电源开关3ZK、4ZK12.拉开500KVII母5127接地刀闸13.检查500KVII母5127接地刀闸三相确在“分”位置14.检查第一串501127接地刀闸三相确在“分”位置15.检查第一串501117接地刀闸三相确在“分”位置16.检查第二串502127接地刀闸三相确在“分”位置17.检查第二串502117接地刀闸三相确在“分”位置18.合上第一串5011开关I、II路控制电源开关4K1、4K219.合上第二串5021开关I、II路控制电源开关4K1、4K220.合上500KV I母GWMZ-F8A母差保护装置电源开关21.按规定调整500KV I母GWMZ-F8A母差保护22.合上500KV I母SEL母差保护装置电源开关23.按规定调整500KV I母SEL母差保护24.合上第一串5011开关保护装置电源开关25.按规定投入第一串5011开关保护压板26.按规定投入第一串5011开关重合闸27.合上第二串5021开关保护装置电源开关28.按规定投入第二串5021开关保护压板29.检查第一串5011开关三相确在”分”位置30.合上第一串50112刀闸31.检查第一串50112刀闸三相接触良好32.合上第一串50111刀闸33.检查第一串50111刀闸三相接触良好34.拉开第一串5011开关端子箱内刀闸动力、控制电源开关3ZK、4ZK35.检查第一串5011开关及其CT SF6压力正常36.检查第一串5011开关端子箱内总电源进线开关在合位37.检查第一串5011开关三相储能电源开关在合位38.检查第一串5011开关中控箱、分控箱内控制方式切至“远控”39.检查第二串5021开关三相确在”分”位置40.合上第二串50212刀闸41.检查第二串50212刀闸三相接触良好42.合上第二串50211刀闸43.检查第二串50211刀闸三相接触良好44.拉开第二串5021开关端子箱内刀闸动力、控制电源开关3ZK、4ZK45.检查第二串5021开关及其CT SF6压力正常46.检查第二串5021开关端子箱内总电源进线开关在合位47.检查第二串5021开关三相储能电源开关在合位48.检查第二串5021开关中控箱、分控箱内控制方式切至“远控”49.合上500KV I母线PT二次开关1ZZK、2ZKK、3ZKK50.将第一串测控柜上5011开关的控制方式切“NCS”51.将第二串测控柜上5021开关的控制方式切“NCS”52.在NCS上,“检无压方式”合上第一串5011开关53.检查500KV I母线电压正常54.检查第一串5011开关三相在“合”位55.在NCS上,“检同期方式”合上第二串5021开关56.检查第二串5021开关三相在“合”位57.调整第一串断路器测控柜压板58.调整第二串断路器测控柜压板59.汇报值长,操作完毕500KV I段母线由运行状态转为检修状态1.得值长令2.模拟操作正确3.检查#01启备变高压侧5071开关三相在“分”位置4.拉开第一串5011开关5.检查第一串5011开关三相均在“分”位6.拉开第二串5021开关7.检查第二串5021开关三相确在“分”位8.检查500KV I母电压指示到零9.调整第一串断路器测控柜内压板10.调整第二串断路器测控柜内压板11.调整#01启备变测控柜内压板12.合上第一串5011开关端子箱内刀闸动力、控制电源开关3ZK、4ZK13.检查第一串5011开关三相均在“分”位14.拉开第一串50111刀闸15.检查第一串50111刀闸三相均在“分”位置16.拉开第一串50112刀闸17.检查第一串50112刀闸三相均在“分”位置18.合上第二串5021开关端子箱内刀闸动力、控制电源开关3ZK、4ZK19.检查第二串5021开关三相确在“分”位20.拉开第二串50211刀闸21.检查第二串50211刀闸三相均在“分”位置22.拉开第二串50212刀闸23.检查第二串50212刀闸三相均在“分”位置24.拉开第一串5011开关I、II路控制电源开关4K1、4K225.拉开第二串5021开关I、II路控制电源开关4K1、4K226.退出第一串5011开关重合闸27.按规定调整第一串5011开关保护28.按规定调整第二串5021开关保护29.按规定调整500KV I母GWMZ-F8A母差保护30.按规定调整500KV I母SEL母差保护31.按规定调整黄鹰I回线保护32.按规定调整#2发变组保护33.拉开500KV I母线PT二次开关1ZKK、2ZKK、3ZKK34.在500KVI母5117地刀静触头端验明确无电压35.合上500KVI母5117接地刀闸36.检查500KVI母5117接地刀闸三相接触良好37.拉开第一串5011开关端子箱内刀闸动力、控制电源开关3ZK、4ZK38.在500KVII母5127接地刀闸静触头端验明确无电压39.合上500KVII母5127接地刀闸40.检查500KVII母5127接地刀闸三相接触良好41.拉开第二串5021开关端子箱内刀闸动力、控制电源开关3ZK、4ZK42.检查#01启备变5071开关三相在”分”位置43.检查#01启备变50711刀闸三相在”分”位置44.检查#01启备变50716刀闸三相在”分”位置45.合上#01启备变5071开关端子箱内刀闸动力、控制电源开关3ZK46.在#01启备变50711刀闸静触头端验明确无电压47.合上#01启备变507117接地刀闸48.检查#01启备变507117接地刀闸三相接触良好49.拉开#01启备变5071开关端子箱内刀闸动力、控制电源开关3ZK50.调整第一串断路器测控柜压板51.调整第二串断路器测控柜压板52.调整#01启备变控柜有关压板53.汇报值长,操作完毕500KV第一串5011开关由检修状态转为运行状态1.得值长令2.检查所有检修工作结束,工作票已收回3.模拟操作正确4.检查第一串5011开关测控装置电源正常5.调整第一串断路器测控柜有关压板6.合上第一串5011开关端子箱内刀闸动力、控制电源开关3ZK、4ZK7.拉开第一串501117接地刀闸8.检查第一串501117接地刀闸三相确在“分”位置9.拉开第一串501127接地刀闸10.检查第一串501127接地刀闸三相确在“分”位置11.合上第一串5011开关I、II路控制电源开关4K1、4K212.合上第一串5011开关保护装置电源开关13.按规定调整第一串5011开关保护14.按规定调整黄鹰I回线保护15.按规定投入第一串 5011开关重合闸16.检查第一串5011开关三相在分位17.合上第一串50112刀闸18.检查第一串50112刀闸三相接触良好19.合上第一串50111刀闸20.检查第一串50111刀闸三相接触良好21.拉开第一串5011开关端子箱内刀闸动力、控制电源开关3ZK、4ZK22.检查第一串5011开关端子箱内总电源进线开关在合位23.检查第一串5011开关三相控制箱内储能电源正常24.检查第一串5011开关中控箱、分控箱内控制方式切至“远控”25.检查第一串5011开关及其CT SF6压力正常26.检查第一串5011开关控制方式均在“远方”27.在NCS上合上第一串5011开关28.检查第一串5011开关电流指示正确29.检查第一串5011开关三相均在“合”位30.调整第一串5011开关测控装置柜内有关压板31.按规定调整母差保护32.按规定调整黄鹰I回线保护33.汇报值长,操作完毕500KV第一串5011开关由运行状态转为检修状态1.得值长令2.模拟操作正确3.在NCS上拉开第一串5011开关4.检查第一串5011开关三相在“分”位5.调整第一串断路器测控柜有关压板6.合上第一串5011开关端子箱内刀闸动力、控制电源开关3ZK、4ZK7.检查第一串5011开关三相在“分”位8.拉开第一串50111刀闸9.检查第一串50111刀闸三相均在“分”位置10.拉开第一串50112刀闸11.检查第一串50112刀闸三相均在“分”位置12.拉开第一串5011开关I、II路控制电源开关4K1、4K213.在第一串50111刀闸动触头端验明确无电压14.合上第一串501117接地刀闸15.检查第一串501117接地刀闸三相接触良好16.在第一串50112刀闸动触头端验明确无电压17.合上第一串501127接地刀闸18.检查第一串501127接地刀闸三相接触良好19.拉开第一串5011开关端子箱内刀闸动力电源开关3ZK、4ZK20.按规定调整第一串5011开关保护21.退出第一串5011开关重合闸保护22.调整母差保护压板23.调整黄鹰I回线光纤保护压板24.调整第一串断路器测控柜有关压板25.汇报值长,操作完毕500KV第一串5012开关由检修状态转为运行状态1.得值长令2.检查所有检修工作结束,工作票已收回3.模拟操作正确4.检查第一串5012开关测控装置电源正常5.调整第一串断路器测控柜有关压板6.合上第一串5012开关端子箱内刀闸动力、控制电源开关3ZK、4ZK7.拉开第一串501217接地刀闸8.检查第一串501217接地刀闸三相在“分”位置。

660MW机组整套启动操作票

660MW机组整套启动操作票

660MW机组整套启动操作票点此链接学习机组冷态启动详细过程,学习一下号机组整套启动操作票序号危险危害因素风险控制措施1机组整套启动危及人身安全1、影响机组启动工作的工作票全部结束,所有工作人员撤离现场。

2、启动前检查全部检查孔、人孔门关闭,启动过程中加强燃烧调整,防止炉膛正压,烟气烫伤。

3、转动部分防护罩及安全装置完好。

4、检查人员着装应符合安规要求,防止被转动设备绞缠。

5、上下楼梯台座时,防止摔伤。

6、机组启动过程中发现有阀门漏泄、管道振动禁止靠近。

2误操作1、运行人员应分工明确,严格执行监护制度。

2、相关技术人员到场监护,严格执行启动操作票。

3、保持通讯畅通。

3自燃和爆炸1、启动前是否有积粉,若有应予清除。

2、燃烧率增加过程中应加强对炉膛内燃烧状态观察,燃烧状态不好不得随意退出伴燃油枪。

3、若有少油油枪退出,应及时关闭对应煤粉管气动插板。

4、锅炉点火前必须进行炉膛吹扫,禁止解除防爆燃的热工保护。

4辅机运行状态不稳定,延误机组启动时间1、机组启动前严格按照启动前恢复卡恢复系统。

2、机组启动前对各辅机热工逻辑进行试验,对各阀门进行传动,确保试验结果无误。

3、对于具有双电源的辅机设备(如风机油泵)要核实双路电源全部送上,并进行双电源切换试验。

4、机组并网前启动第二套制粉系统和双侧风机运行。

5设备损坏1、严格控制启动过程升温升压速率。

2、手动操作放空气门时,禁止用力过猛。

6汽轮机水击1、严格按照规程要求控制汽轮机冲动参数。

2、汽轮机冲动前确认相关保护投入。

3、旁路投入必须按先低旁后高旁,低旁先减温后减压,高旁先减压后减温的顺序进行.这样能避免再热器冷段或排气装置超温。

7阀门漏泄1、机组启动前严格按照恢复卡恢复辅助系统。

2、需要在启动过程中关闭的阀门,操作完毕须进行复紧和认真检查。

3、机组启动完毕全面检查,并通过运行参数判断有无漏泄。

操作任务号机组整套启动操作票操作顺序操作项目1 接值长令:号机组整套启动。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
99.
在机组转速1500rpm时,通知电气人员检查确认发电机碳刷正常,无跳动。
100.
暖机过程中加强汽轮发电机组振动、各部金属温度温差、轴向位移、胀差、汽缸膨胀、润滑油温油压等监视,发现问题及时调整。
101.
中速暖机结束后,输入目标值3000rpm,升速率100rpm/min,点击“进行/保持”,在操作面板上选择“进行”按下,状态显示“进行”。
9.
联系化学值班员启动除盐水泵向凝补水箱补水,并通知一期汽机值班员检查一期除盐水箱补水门状态,防止溢流跑水。
10.
启动机组空压机,确认仪用空气、厂用空气系统压力正常。
11.
联系江边泵房值班员检查二期工业水压力正常,并做好机组对应循泵启动前检查,对循环水母管注水。
12.
启动水室真空泵,确认凝汽器注水良好,通知值长,联系江边泵房值班员启动一台循环水泵。
81.
检查轴封系统运行正常,凝汽器真空系统运行正常,凝汽器真空在88--90kpa之间。
82.
检查EH油、润滑油、密封油、顶轴油系统运行正常,EH油压11.2±0.2MPa,油温正常,32~54℃。(冲转前,检查MSP必须启动,运行正常)
83.
原则上高、低加随机启动,高加汽侧可在冲转期间预暖,待转换区后逐步投入。
32.
辅汽预暖结束后,投入辅汽系统运行。
33.
除氧器水位1.5m以上,投入除氧器加热,将除氧器水温加热到80℃以上。
34.
锅炉满足上水条件,启动电动给水泵向锅炉上水,控制上水速度(夏季不少于2小时,冬季不少于4小时),通知巡检开启电泵入口管道加药、取样门,并通知化学对给水进行加药。
35.
上水至储水罐水位达12米,关闭锅炉所有排空气门,通过361阀控制储水罐水位。
序号
操作内容
操作时间
操作人
1.
接令后检查所有的检修工作已结束,工作票已终结,现场清理完毕,锅炉人孔门、检修孔等已关闭。
2.
6KV及400V厂用电系统已送电并恢复为标准方式,确认直流系统、UPS系统、保安电源运行正常,各设备操作、控制电源已送电。
3.
现场的楼梯、走道通畅,照明正常。
4.
机组启动所需的氢气、二氧化碳、煤、燃油储备充足,通知零米、化学、燃料等各辅助岗位做好启动前的准备工作。
92.
中压调阀逐渐开启,汽轮机冲动,转速超过盘车转速时,就地检查盘车装置自动脱扣正常,停止盘车电机,否则应立即打闸停机。
93.
汽轮机转速至200rpm时,选择“摩擦检查”按钮,在操作面板上选择“投入”按下,状态显示“投入”,检查中压调阀关闭,就地进行汽轮机检查,仔细倾听汽轮机内部声音正常,检查轴向位移正常。
40.
确认小机润滑油系统运行运行正常,除氧器水位正常,泵体及机械密封水排空气后,投入小机盘车。
41.
对辅汽至轴封供汽管道充分疏水后投入大、小机轴封系统,开启小机排气蝶阀。
42.
启动轴封加热器风机。
43.
关闭锅炉启动分离器后所有放空气门和疏水门,关闭再热器所有放空气门、疏水门。启动三台真空泵抽真空。主机凝汽器背压≤10KPa时,停运一台真空泵投入备用。
87.
在DEH“自动控制”画面点击“运行”,在操作面板上选择“运行”,按下,状态显示“是”,检查所有高、中压主汽门全开。
88.
在DEH“自动控制”画面点击“自动/手动”,在在操作面板上中选择“ONE”,按下,状态显示“自动”,即操作员自动运行方式(OA)。
89.
检查高排逆止阀的控制气源电磁阀失电,就地检查高排逆止阀气缸关闭,高排逆止阀关闭。
94.
汽轮机转速降至100rpm以下,“摩擦检查”按钮自动复位,状态显示“切除”。在“自动控制”画面选择“正暖”点击,在操作面板上选择“ONE”按下,状态显示“投入”,表示高压缸正暖均热方式投入。
95.
输入目标转速1500rpm,输入升速率100rpm/min,点击“进行/保持”,在操作面板上选择“进行”按下,状态显示“进行”。
96.
检查高压调阀微微开启,冲转到400 rpm时,高压调节汽阀的开度被锁定,确认高压缸通风阀处于全开位置。
97.
中压调阀逐渐开启,汽机冲转到1500rpm,进行中速暖机。检查润滑油温逐步上涨至36℃,自动调节正常。根据汽轮机缸温和暖机曲线确定1500rpm暖机时间。
98.
600 rpm时,检查低压缸喷淋自动开启,否则应手动开启。
36.
进行冷态开式清洗,开启361阀至启动排污扩容器闸阀,清洗过程中注意根据化学存水量尽可能调节冲洗流量在300T/H—400T/H之间。若600MW邻机运行,可联系零米值班员暂停邻机精处理反洗程序,防止除盐水箱水位下降过快;开式清洗结束水质标准:Fe<500ppb或浑浊度≤3ppm,油脂≤1ppm;PH≤9.5。
13.
凝汽器循环水通水正常,停水室真空泵,关循环水母管注水门。
14.
启动开式水泵,投入开式循环水系统。
15.
凝补水箱水位正常,启动凝补水泵向凝汽器、闭冷水水箱和内冷水箱进行冲洗,水质合格,补水至正常液位。
序号
操作内容
操作时间
操作人
16.
启动一台闭式水泵,备用泵投联锁,检查闭式水系统正常。
17.
启动电泵、小汽机、送风机、引风机、一次风机及磨煤机油站,冬季应要求巡检注意检查各油站油温正常。
23.
投入发电机定子内冷水系统。
24.
定子内冷水合格后,通知电气检查发电机系统绝缘合格。
25.
将发变组系统恢复备用状态。
26.
启动顶轴油系统,检查母管压力及各轴承压力正常。
27.
投入大机盘车,检查盘车电流、大轴偏心正常,机组启动前必须连续盘车4小时以上。
28.
通知邻机辅汽供汽,开启辅汽系统疏水进行暖管。
70.
控制分离器压力达1.25MPa,炉水温度达190℃,进行热态清洗。通知化学定期化验储水罐水质。
71.
分离器储水罐排水水质:Fe<50ppb,热态冲洗结束。
72.
主蒸汽压力1.0Mpa、再热蒸汽压力0.8Mpa,关闭主、再热蒸汽系统疏水门。通知巡检就地检查电动门严密情况,必要时手紧。
73.
根据锅炉升温升压要求,适当增加A磨容量风开度,调整一次风速,维持不堵粉的一二次风量。
18.
检查大机主油箱油位正常,启动主油箱排烟风机。
19.
启交流润滑油泵,投入主机润滑油系统。
20.
检查TOP、EOP联锁正常,根据情况启大机交流启动油泵(MSP)运行,冲转前必须启动MSP。
21.
投入发电机密封油系统,氢压未建立之前应注意防止浮子油箱满油。
22.
密封油正常后,尽早通知电作业班对发电机进行气体置换并充氢,将发电机氢压升至0.2- 0.25MPa,纯度98%以上。
84.
进行冲转前的检查:转子偏心正常,高、低缸胀差,轴向位移,高、中压缸进口金属温度等符合要求并作好记录。
85.
在DEH“自动控制”画面挂闸,挂闸成功后检查高中压主汽门、调速汽门处于关闭位置。检查高压缸通风阀(VV阀)、事故排放阀(BDV阀)开启。
86.
若在DEH“自动控制”画面“启动方式”状态显示“高中压”,点击“启动方式”,在操作面板上中选择“ZERO”按下,状态显示“中压”,表示冲转方式为中压缸启动方式。
74.
当再热汽压力≥0.7Mpa,辅汽压力0.5-0.7MPa,温度200~250℃,进行高压缸预暖。
75.
高压缸第一级金属温度达150℃,开始闷缸,根据曲线和启动前缸温确定闷缸时间。
序号
操作内容
操作时间
操作人
76.
高压缸预暖结束后,逐步关闭倒暖(关闭辅汽至高缸预暖手动门,开启导汽管疏水,待压力下降后,再退出高缸预暖),防止汽机盘车冲脱,检查RFV截止阀、调节阀关闭、VV阀自动开启。
调整送风量30~40%左右。
53.
进行燃油泄漏试验。
54.
炉膛吹扫5分钟。检查锅炉MFT复位。
55.
退出锅炉再热器保护失效、锅炉总风量低、给水流量低、给水流量极低保护。
56.
再热器烟道挡板开度20%,过热器烟道挡板开启80%。
57.
投入烟温探针,投入火焰监视器。
58.
检查炉膛点火许可,油枪点火许可,油跳闸阀开许可。
90.
在DEH“自动限制”画面,检查高负荷限制630MW、低负荷限制0MW、主汽压低限制8.73MPa、阀位限制120%,已设定正常。
序号
操作内容
操作时间
操作人
91.
输入目标转速200rpm,点击升速率值,输入100rpm/min,点击“进行/保持”,在操作面板上选择“进行”按下,状态显示“进行”。
47.
开启两台空预器进口烟气挡板和出口热风挡板,开启送风机出口风道联络挡板。
48.
启动锅炉火检冷却风机,风压正常,另一台投备用。
49.
启动双强少油点火火检冷却风机,另一台投备用。
50.
启动双强燃烧器#1、#2、#3、#4配风风机及风道油枪配风风机。
51.
启动锅炉风组,调整炉膛负压-100Pa左右。
52.
5.
所有的主、辅机的保护及联锁试验已完成。汽机、锅炉系统检查卡已完成。
6.
通知热工:投入DCS、DEH、ETS、炉管泄漏检测等各种监视仪表、自动装置、保护装置。
7.
点火前12小时联系零米值班员投入电除尘灰斗加热。
8.
联系化学值班员启动工业服务水泵,检查工业水系统运行正常,系统压力在0.4MPa以上。通知零米检查复用水系统正常,并启动复用水系统正常,向吸收塔等用户补水。
37.
维持25%BMCR给水流量进行冷态循环清洗,开启361阀至启动排污扩容器闸阀,启动锅炉疏水泵,进行循环清洗。循环清洗水质标准:电导<1μs/cm;Fe<100ppb;PH9.3-9.5。
相关文档
最新文档
