开关电流滤波电感器的设计2006-04-06开关电源中的电感器（高频输出滤波）一般工作在连续状态下，本文就设计过程中的经验与体会总结出来，以形成比较标准的设计步骤，为以后的设计计算提供有利的设计平台。
本文重点在于标准化高频滤波电感器的制作设计步骤，对于电感量如何计算得来，请参阅相关的文献，这里不做讨论；对于工作在非连续状态下的电感器（如大功率电路中的Boost 升压电感器）也不在这里不做讨论，具体的情况参阅后续的总结性材料。
Step 1：根据电路拓扑结构确定电路参数电感量L ，满载直流电感电流FL I ，（最坏情况下的）最大纹波电流pp I D ，最大峰值短路限制电流SP I ，最大允许损耗(max)A P 和最高温升max T D 。
Buck 类最大纹波出现在最高i U 情况下，而Boost 类是在最低i U 时。
Buck 类满载电感电流等于负载电流。
Step 2:根据工作频率和使用场合选择磁芯材料参阅附录A 。
Step 3：决定磁芯工作的最大磁通密度和最大磁通摆幅（受饱和或损耗限制）如果电感工作在电流连续模式，在电流最大峰值短路电流SP I 时，磁芯最大磁感应max B 不应当超过BS (一般功率铁氧体在100℃时为0.3T （3000Gs ）)。
因为磁芯有气隙，气隙对磁芯B －H 曲线有明显的影响，在饱和之前基本上是线性的。
如果磁芯受饱和限制，最大磁通摆幅max B D 由下式计算： SP pp I I B B D =D max max (1)将得到的max B D 值除以2，将峰峰制值（max B D ）变换成峰值（/2max B D ），到损耗曲线图（图1）“磁通密度”（实际峰值磁通密度）坐标，垂直向上交到纹波频率曲线，水平引向到纵坐标，求得磁芯的比损耗L P 。
如果比损耗大大小于3/100cm mW ，磁芯肯定受饱和限制，则计算的max B D 无效；但如果磁芯损耗远大于3/100cm mW 时,磁芯受损耗限制，必须减少max B D 值，以使得损耗在允许范围之内（Step 5）。
开关电源中电感气隙的设计与研究
开关电源中电感气隙的设计与研究摘要：开关电源中的电感器扮演着电压平滑和电流波形整形的重要角色。
为了提高电感器的效率和性能，电感气隙的设计非常重要。
本文将探讨电感气隙的设计与研究，并分析其对开关电源的影响。
1.引言开关电源是一种将输入直流电转换为输出脉冲电流的电子设备。
在开关电源中，电感器起着平滑输出电压和滤波电流的作用。
为了提高电感器的效率和性能，需要进行精确而合理的设计。
2.电感气隙的原理电感气隙是指在电感器的铁芯上设置的一段空隙。
电感器通过改变气隙的大小可以改变其感应能力和电感值。
当电感气隙变大时，电感器的电感值和感应能力会降低，而当电感气隙变小时，电感值和感应能力会增加。
因此，通过设计和调整电感气隙的大小，可以控制电感器的性能和工作特性。
3.电感气隙的设计要点（1）气隙长度：气隙长度是电感气隙设计中的重要参数。
气隙长度的选择应根据具体应用需求以及电感器的工作电流和电源电压来确定。
一般来说，气隙长度应尽量小，以避免磁通漏磁引起的能量损耗和磁滞损耗。
（2）气隙形状：气隙的形状也会对电感器的性能产生影响。
一般常见的气隙形状包括直线型、等效长方形型和圆环型。
不同形状的气隙会对电感器的感应能力和频率响应曲线产生不同的影响。
因此，在设计中应根据具体应用需求和设计要求选择合适的气隙形状。
（3）气隙材料：气隙材料的选择也非常重要。
一般来说，气隙材料应具有较高的导磁性和绝缘性能，以提高电感器的效率和可靠性。
常见的气隙材料包括Ni-Zn磁粉、铁氧体和纪录材料等。
4.电感气隙的研究方法（1）实验研究：通过实验手段来研究电感气隙的影响。
可以通过改变气隙的长度和形状，测量电感器的电感值和感应能力，进而分析气隙对电感器性能的影响。
（2）仿真模拟：通过使用电磁学仿真软件，建立电感器的数学模型，模拟电感气隙在不同工作条件下的磁场分布和电感特性。
通过仿真模拟，可以更加直观地分析电感气隙的影响，并进行优化设计。
5.电感气隙的应用案例以开关电源中的输出电感器为例，通过设计合适的气隙，可以提高电感器的效率和性能。
基于有限元分析的开关磁阻电动机气隙研究

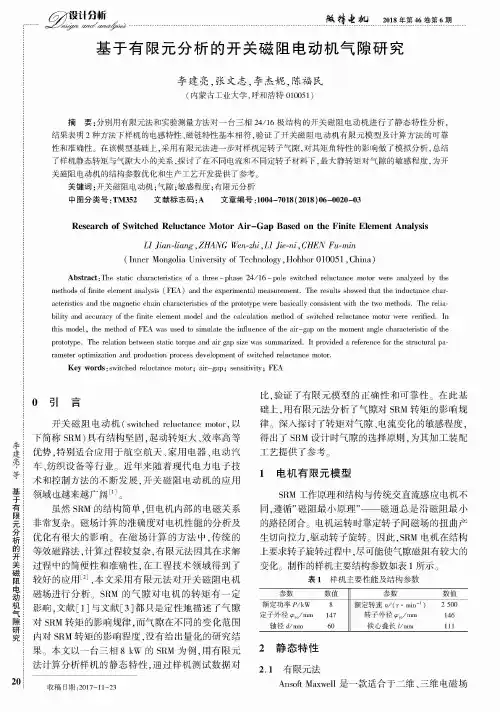

D设计分祈e s g n a n d a n a l s iM轉者机i第6期基于有限元分析的开关磁阻电动机气隙研究李建亮，张文志，李杰妮，陈福民(内蒙古工业大学，呼和浩特010051)摘要:分别用有限元法和实验测量方法对一台三相24/16极结构的开关磁阻电动机进行了静态特性分析，结果表明2种方法下样机的电感特性、磁链特性基本相符，验证了开关磁阻电动机有限元模型及计算方法的可靠 性和准确性。

在该模型基础上，采用有限元法进一步对样机定转子气隙，对其矩角特性的影响做了模拟分析，总结了样机静态转矩与气隙大小的关系，探讨了在不同电流和不同定转子材料下，最大静转矩对气隙的敏感程度，为开关磁阻电动机的结构参数优化和生产工艺开发提供了参考。
关键词：开关磁阻电动机;气隙;敏感程度;有限元分析中图分类号:TM352 文献标志码:A文章编号:1004-7018( 2018) 06-0020-03Research of Switched Reluctance Motor Air-Gap Based on the Finite Element AnalysisLI Jian-liang，ZHANG Wen-zhi，LI Jie-ni，CHEN Fu-min(Inner Mongolia University of Technology，Hohhor010051，China)Abstract:The static characteristics of a three-phase 24/16-p o le switched reluctance motor were analyzed by the methods of finite element analysis ( FEA) and the experimental measurement. The results showed that the inductance characteristics and the magnetic chain characteristics of the prototype were basically consistent with the two methods. The reliability and accuracy of the finite element model and the calculation method of switched reluctance motor were verified. In this model，the method of FEA was used to simulate the influence of the air-gap on the moment angle characteristic of the prototype. The relation between static torque and air gap size was summarized. It provided a reference for the structural parameter optimization and production process development of switched reluctance motor.Key words:switched reluctance motor; air-gap; sensitivity; FEA0引言李建等基于有限元分析的开关磁阻电动机隙研究开关磁阻电动机（switched reluctance motor,以下简称SRM)具有结构坚固，起动转矩大、效率高等优势，特别适合应用于航空航天、家用电器、电动汽车、纺织设备等行业。
