热分析(结晶动力学)王
第5章热分析-2 DSC
——采用差热分析的原理来进行量热分析。
——热流式、热通量式。
热流式差示扫描量热仪 ——利用康铜电热片兼作试样、参比物支架底盘和测 温热电偶。 ——仪器自动改变差示放大器的放大系数，补偿因温 度变化对试样热效应测量的影响。
热通量式差示扫描量热法 ——利用热电堆精确测量试样和参比物温度，灵 敏度和精确度高，用于精密热量测定。
5.2差示扫描量热法——
DSC（Differential Scanning Calorimetry）
理学院郭敏杰
DTA 技术具有快速简便等优点，但其缺点是重复性较差， 分辨率不够高，其热量的定量也较为复杂。 1964年，美国的Waston和O’Neill在分析化学杂志上首次 提出了差示扫描量热法（DSC）的概念，并自制了DSC 仪器。 不久，美国Perkin-Elmer 公司研制生产的DSC-I型商品 仪器问世。 随后，DSC技术得到迅速发展，到1976年，DSC方法的使 用比例已达13.3%，而在1984已超过20%（当时DTA 为 18.2%），到1986年已超过1/3。
结 晶 放 热 速 率 mW 结晶终了 tend 结晶开始 t0 基线
T /℃
6.研究高分子共混体系的相容性
测定双组分共混体系的玻璃化转变温度：
只出现一个Tg——相容的均相体系； 出现了两个Tg： （1）在原组分的Tg位置——不相容体系； （2）两个Tg相互靠近——部分相容体系； 注意两个问题： （1）分散相尺寸很小； （2）原组分的两个Tg很接近；
m——样品质量；H——单位质量样品的焓变；A——与H相应的曲 线峰面积；K——修正系数，称仪器常数。
吸热
熔融 吸热行为 玻璃化转变
结晶动力学avrami方程
结晶动力学Avrami方程1. 引言结晶动力学是研究物质从非晶态到晶态转变的过程以及控制这一转变过程的科学。
在材料科学领域，结晶动力学具有重要的理论和实际应用价值。
Avrami方程是描述结晶动力学过程中晶体生长速率与时间之间关系的数学模型，由Sergei Avrami 于1939年提出。
本文将详细介绍结晶动力学Avrami方程的基本原理、应用范围以及相关实验方法和数据处理方法。
2. 基本原理2.1 结晶动力学概述结晶是物质由非晶态向有序排列的晶体转变的过程。
在结晶过程中，原子、分子或离子按照一定规律排列，形成具有周期性的空间点阵结构。
结晶动力学研究了结晶过程中各种因素对于结晶速率和形态发展的影响。
2.2 Avrami方程的提出Avrami方程是由Sergei Avrami于1939年提出，用于描述固相反应或相变过程中物质从非相到相转变的动力学过程。
Avrami方程的基本形式为：X = 1 - exp(-k*t^n)其中，X表示转化度（即晶体生长的比例），k为反应速率常数，t为反应时间，n 为Avrami指数。
2.3 Avrami指数的物理意义Avrami指数n描述了结晶过程中晶体生长的机制和速率。
当n=1时，表示晶体生长是一维线性生长；当n=2时，表示晶体生长是二维平面生长；当n=3时，表示晶体生长是三维体积生长。
Avrami方程可以通过实验数据拟合得到相应的Avrami指数。
3. 应用范围Avrami方程广泛应用于材料科学、化学工程等领域中对结晶动力学过程的研究和控制。
以下列举了几个典型的应用场景：3.1 金属材料中的相变研究金属材料中存在着多种相变现象，如固溶体析出、再结晶等。
通过测量金属材料在不同温度下的转化度和时间，可以利用Avrami方程分析相变过程中晶体生长的机制和速率，从而优化材料的性能。
3.2 聚合物结晶过程的研究聚合物是一类重要的工程材料，其结晶过程对于聚合物材料的性能具有重要影响。
聚合物结晶动力学理论和方法研究
方法介绍
非等温结晶方法是一种通过改变温度来控制结晶过程的方法。这种方法可以在 不同的温度条件下研究聚合物的结晶过程，从而更好地了解聚合物结晶的动力 学机制。该方法的主要步骤如下：
1、选择适当的聚合物样品，并进行必要的处理，如干燥、研磨等； 2、将样品置于特定的结晶装置中，如圆筒形、平板形等；
3、在不同的温度条件下，对样品进行加热和冷却处理； 4、在加热和冷却过程中，收集样品的结晶数据，如密度、晶体尺寸等；
结论
本次演示通过对聚合物结晶动力学的研究，从文献综述和实验研究两个方面深 入探讨了聚合物结晶过程及其影响因素。实验研究揭示了聚合物结晶速率的温 度依赖性和分子量效应等现象，而分子模拟则从分子层面揭示了聚合物结晶的 微观机制。然而，目前聚合物结晶动力学的研究仍存在诸多不足之处，例如理 论模型的发展不足以及实验和模拟方法的局限性等。
利用先进实验技术和仪器，例如原位X射线衍射、原位红外光谱等，实时监测 聚合物结晶过程，为理论模型提供更为准确的实验依据；4）结合计算机模拟 技术，构建更为真实的聚合物结晶模型，提高模拟结果的精确性和可靠性；5） 拓展聚合物结晶动力学的研究范围，研究生物可降解聚合物、无机-有机杂化 材料等新型聚合物的结晶行为。
热稳定性的预测通常采用差热分析等方法测定聚合物的热分解温度（Td）或氧 化诱导期（OIT）。可以利用聚合物的分子结构参数、添加剂等作为输入特征， 将热分解温度或氧化诱导期作为输出标签进行模型训练。利用训练好的模型， 可以对未知聚合物的热稳定性进行预测。
结论
本次演示介绍了聚合物结晶动力学参数的测定方法和结晶度预测模型的建立原 理及应用。通过DSC实验和基于机器学习的算法，可以测定聚合物结晶动力学 参数，评估不同样品之间的结晶度差异。利用结晶度预测模型，可以对未知聚 合物的分类、屈服应力、热稳定性等性质进行预测。这些方法为聚合物材料的 性能优化提供了有力支持，具有重要的应用前景。
高分子结晶结构调控及结晶动力学
高分子结晶结构调控及结晶动力学高分子材料是由高分子化合物组成的材料，具有重要的应用价值。
高分子材料的性能很大程度上取决于其结晶结构以及结晶动力学。
因此，研究如何调控高分子的结晶结构以及了解其结晶动力学规律对于优化高分子材料的性能具有重要意义。
高分子的结晶结构是指高分子链在固体中排列成有序结构的方式。
高分子材料的结晶结构直接影响其力学性能、热学性能、光学性能等方面的特性。
通过调控高分子的结晶结构，可以改变材料的性能，实现对高分子材料的定向设计。
例如，通过控制高分子链的方向和排列方式，可以增强材料的机械强度，提高材料的导电性能等。
高分子的结晶过程是一个动力学过程，包括核化、晶体生长、晶体稳定等阶段。
了解高分子的结晶动力学规律可以帮助我们预测和控制高分子材料的结晶行为，为材料的制备和加工提供指导。
例如，通过调控结晶温度、结晶速率等条件，可以控制高分子晶体的尺寸、形态和分布，从而调控材料的性能。
在研究高分子的结晶结构调控和结晶动力学时，我们可以采用多种方法和技术。
其中，X射线衍射技术是一种常用的手段，它可以用来确定高分子晶体的结晶结构和晶体参数。
通过X射线衍射技术，我们可以了解高分子链的排列方式、晶胞参数、晶体的取向关系等信息，从而揭示高分子材料的结晶机理。
此外，还可以利用差示扫描量热法、动态热分析法等热学分析技术来研究高分子的结晶动力学过程，获取高分子的结晶温度、结晶速率等动力学参数。
通过研究高分子的结晶结构调控和结晶动力学，我们可以实现对高分子材料性能的精确控制和调整。
例如，通过调控结晶温度和结晶速率，可以调控高分子材料的晶体尺寸和形态，从而改变材料的光学性能。
通过调控高分子链的排列方式，可以调控材料的导电性能。
此外，还可以通过控制高分子晶体的取向关系，实现高分子材料的各向异性调控，从而进一步拓展其应用领域。
高分子结晶结构调控及结晶动力学研究对于优化高分子材料的性能具有重要意义。
通过研究高分子的结晶结构和结晶动力学规律，可以实现对高分子材料性能的精确控制和调整，为高分子材料的设计和制备提供科学依据。
dsc法测定聚合物结晶动力学的例子
dsc法测定聚合物结晶动力学的例子一、引言聚合物的结晶动力学研究是材料科学领域中的重要课题之一。
通过测定聚合物的结晶动力学参数，可以了解聚合物的结晶速率、结晶度、晶体形态等相关信息，为聚合物材料的制备和应用提供重要的参考。
本文将以DSC（差示扫描量热法）测定聚合物结晶动力学为例，介绍一些常见的聚合物结晶动力学研究案例。
二、聚合物结晶动力学的测定原理DSC是一种常用的热分析技术，通过测量样品在加热或冷却过程中与参比样品之间的热交换来研究材料的热性质。
在聚合物结晶动力学研究中，DSC可以用来测定聚合物的熔化温度、结晶温度、结晶度等参数，进而分析聚合物的结晶动力学特性。
三、聚合物结晶动力学的案例研究1. 聚乙烯（PE）的结晶动力学研究通过DSC测定聚乙烯在不同冷却速率下的结晶行为，可以得到结晶温度随冷却速率的变化曲线。
通过分析曲线的斜率和峰值位置，可以推测出聚乙烯的结晶动力学参数，如结晶速率、结晶度等。
2. 聚丙烯（PP）的结晶动力学研究通过DSC测定聚丙烯在不同压力下的结晶行为，可以得到结晶温度随压力的变化曲线。
通过分析曲线的斜率和峰值位置，可以推测出聚丙烯的结晶动力学参数，如结晶速率、结晶度等。
3. 聚酰亚胺（PI）的结晶动力学研究通过DSC测定聚酰亚胺在不同加热速率下的结晶行为，可以得到结晶温度随加热速率的变化曲线。
通过分析曲线的斜率和峰值位置，可以推测出聚酰亚胺的结晶动力学参数，如结晶速率、结晶度等。
4. 聚苯乙烯（PS）的结晶动力学研究通过DSC测定聚苯乙烯在不同溶剂中的结晶行为，可以得到不同溶剂对聚苯乙烯结晶温度和结晶度的影响。
通过比较不同溶剂条件下的DSC曲线，可以研究聚苯乙烯的结晶动力学特性。
5. 聚乳酸（PLA）的结晶动力学研究通过DSC测定聚乳酸在不同添加剂条件下的结晶行为，可以研究添加剂对聚乳酸结晶行为的影响。
通过比较不同添加剂条件下的DSC 曲线，可以研究聚乳酸的结晶动力学特性。

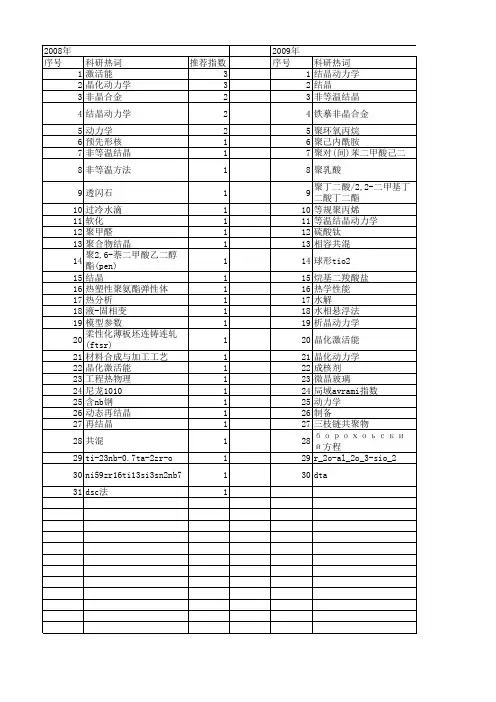

【国家自然科学基金】_avrami指数_基金支持热词逐年推荐_【万方软件创新助手】_20140801
