九洲普惠风机11-62(A)多翼式离心风机说明书

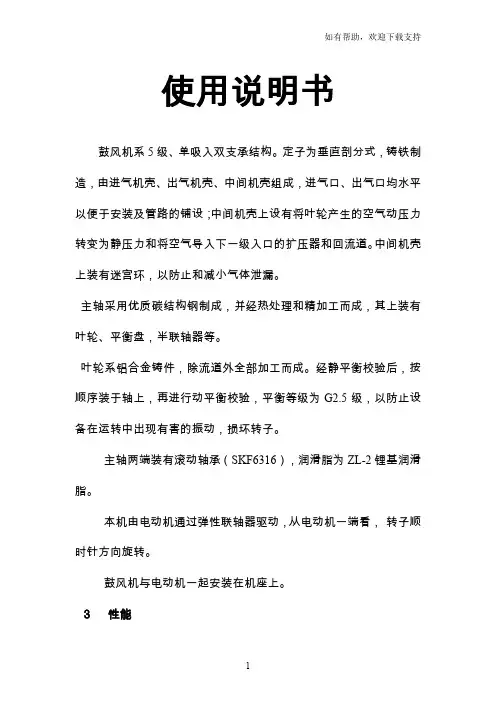

离心鼓风机操作说明书
使用说明书鼓风机系5级、单吸入双支承结构。
定子为垂直剖分式，铸铁制造，由进气机壳、出气机壳、中间机壳组成，进气口、出气口均水平以便于安装及管路的铺设；中间机壳上设有将叶轮产生的空气动压力转变为静压力和将空气导入下一级入口的扩压器和回流道。
中间机壳上装有迷宫环，以防止和减小气体泄漏。
主轴采用优质碳结构钢制成，并经热处理和精加工而成，其上装有叶轮、平衡盘，半联轴器等。
叶轮系铝合金铸件，除流道外全部加工而成。
经静平衡校验后，按顺序装于轴上，再进行动平衡校验，平衡等级为G2.5级，以防止设备在运转中出现有害的振动，损坏转子。
主轴两端装有滚动轴承（SKF6316），润滑脂为ZL-2锂基润滑脂。
本机由电动机通过弹性联轴器驱动，从电动机一端看，转子顺时针方向旋转。
鼓风机与电动机一起安装在机座上。
3 性能风机出厂前均按标准进行空气动力试验，将试验数据输入微机后，绘出风压、风量、效率性能曲线。
风量：风量大致在85m3/min和145m3/min之间变化。
风量由大到小变化时，升压则由小到大变化，当风量在85m3/min以下时，鼓风机发生喘振，产生不正常的振动与冲击，在这种情况下工作是不允许的，因此在此范围内应加以控制，并应尽快地打开输出阀门来避免长期在此状态下运转。
鼓风机的最佳工作范围在105m3/min至135m3/min，此时可以取得较高的效率。
2 升压：升压值范围在89000pa至70200pa之间，与风量相对应升压85000pa至75000pa 之间取得较高的效率。
温度：使用气体温度为常温空气。
因为输入气体的的温度会给鼓风机的性能带来影响，吸入气体温度比设计条件高时得不到预定的输出压力，相反吸入温度下降时，因输出压力过大，轴功率也会增大。
压力：吸入压力比设计压力增大，轴功率也会增加。
吸入压力下降时，也得不到规定的输出压力。
4 安装鼓风机的安装是一项十分重要的工作，施工过程中应充分注意。
4.1风机的安装是分层进行的，首先安装下层的机座，待机座调平后再安装机体和电机，以避免因机座的安装误差使机体产生变形。
系列离心鼓风机说明书
除尘类离心鼓风机说明书目录1.一般事项 (3)2.风机概述 (4)3.风机的安装 (25)4.风机试运转要领 (65)5.试运转精度检查记录 (75)6.风机起动、停止及维护 (77)7.风机振动 (87)8.风机的故障及原因 (90)9.高温风机的有关问题 (93)10.辅助设备 (94)1、一般事项1.1序言本说明书根据工业用离心类鼓引风机的一般结构，性能及技术要求。
为满足用户正确安装、使用、维护风机的需要而编制的通用说明书。
本说明对配备稀油润滑系统的滚动轴承烧结引风机，除尘风机、环冷风机、锅炉风机等风机产品的安装、运转、使用、维护方法等要点作了介绍。
为正确进行上述操作，应由有经验丰富的人员承担。
由于此类风机品种复杂。
结构及配套不尽相同，用户工艺流程也有所不同，因此，敬请用户及操作人员结合现场情况，随机处置，使风机处于最佳安装及运行状态。
1.2使用范围本说明书论及的风机产品所输送的气体在进入风机前应经过除尘，气体含尘量一般应≤100mg/Nm3。
本说明书论及的风机产品，其工作环境应在室内。
对于安装在室外的风机，用户在购机时应提出要求或由用户对风机轴承箱及主电机采取相应的保护措施。
本说明书使用于同类结构的其它风机。
本说明书不包括电动机及其启动设备的安装及使用维护规格。
结合本说明书，使用单位应根据工艺流程，电控及其自控的实际情况编制现场操作规程。
1.3相关文件操作上述风机时。
除按本说明书的要求外，还应参照下述资料。
（1）风机制造厂随机所附文件a、产品说明书b、随机附件c、风机装箱单（2）风机制造厂随机所附文件a、电机说明书及外形图；b、液力偶合器说明书（及外形图；（如有）c、风机润滑系统说明书。
（如有）1.4用户订货一般注意事项（1）用户订货时商定执行的标准及相应条款。
（2）用户订货时提出风机额定工况性能参数要求。
a、风机进气流量（m3/mim）；b、风机静压（kPa或毫米水柱）；c、风机进气温度（℃）；d、风机进气气体成份容积百分比（或混合气体的R、K及密度）；e、风机进气介质含尘量；f、风机安装地区气象参数及风机工作环境。
风机说明书
目录1、序言 (1)2、运行参数 (1)3、功能简介 (1)4、运行 (2)5、维护 (4)6、组装 (5)7、润滑 (12)8、备件 (13)9 、防护 (14)10、故障分析 (15)11、安装数据 (17)12、附图 (18)特别说明 (22)1、序言1.1 用户须知本说明书供安装、运行、维护人员认真阅读，严格遵循，风机的安装和维护工作必须由专业人员承担。
本说明书内容若有重要的变更，CPMW将寄给用户附有修订的页面，个别更改不另通知。
大型风机、高温风机和双级风机等，与常规风机部分结构和安装方式略有差异，应参照随机技术资料，注意区分。
1.2 安全条例本机只适用合同文件中明确指定的用途，不含其它或更广泛的用途。
本机安装、操作、维护只限下列人员：指定的安全负责人、接受过必要的培训且有必要经验的人员。
风机的安装和检查工作遵照下列规定：——主电机必须关闭并避免被无意间打开（电绝缘）；——执行装置和辅助设备如油泵、冷却密封风机必须关闭并避免意外开启；——不允许有害气体直接进入或通过管路进入风机内部，入口温度必须安全；——本说明书对可能给人身、设备或环境造成伤害的情况进行提示，须严格遵循。
2、运行参数（请见协议签订后提供的前期配合设计资料中相关性能曲线及选型表格）2.1 运行条件2.2 运行参数限制：CPMW不承担非正常使用和超出规定范围使用风机造成损坏的责任。
——风机及配件按用户提供参数进行选型设计，若参数改变，应告之CPMW确认其可行性；——电机转速：电源频率波动导致的转速波动不能超过运行数据规定的2%；——气体温度：风机入口气体温度最大不能长时间超过150℃，或200℃时最长不得超过5分钟，若超过限制，须检查风机损害并与CPMW联系；——风机应尽量避免在不稳定区域运行，否则易导致失速喘振及系统设备故障和损坏，该区域在特性曲线图上可以查到；——风机不得在冰冻、卡涩、逆转、腐蚀、爆炸和含尘气体浓度超标等状况下启动和运行。
离心鼓风机操作说明书
使用说明书鼓风机系5级、单吸入双支承结构。
定子为垂直剖分式，铸铁制造，由进气机壳、出气机壳、中间机壳组成，进气口、出气口均水平以便于安装及管路的铺设；中间机壳上设有将叶轮产生的空气动压力转变为静压力和将空气导入下一级入口的扩压器和回流道。
中间机壳上装有迷宫环，以防止和减小气体泄漏。
主轴采用优质碳结构钢制成，并经热处理和精加工而成，其上装有叶轮、平衡盘，半联轴器等。
叶轮系铝合金铸件，除流道外全部加工而成。
经静平衡校验后，按顺序装于轴上，再进行动平衡校验，平衡等级为G2.5级，以防止设备在运转中出现有害的振动，损坏转子。
主轴两端装有滚动轴承（SKF6316），润滑脂为ZL-2锂基润滑脂。
本机由电动机通过弹性联轴器驱动，从电动机一端看，转子顺时针方向旋转。
鼓风机与电动机一起安装在机座上。
3 性能风机出厂前均按标准进行空气动力试验，将试验数据输入微机后，绘出风压、风量、效率性能曲线。
风量：风量大致在85m3/min和145m3/min之间变化。
风量由大到小变化时，升压则由小到大变化，当风量在85m3/min以下时，鼓风机发生喘振，产生不正常的振动与冲击，在这种情况下工作是不允许的，因此在此范围内应加以控制，并应尽快地打开输出阀门来避免长期在此状态下运转。
鼓风机的最佳工作范围在105m3/min至135m3/min，此时可以取得较高的效率。
2 升压：升压值范围在89000pa至70200pa之间，与风量相对应升压85000pa至75000pa 之间取得较高的效率。
温度：使用气体温度为常温空气。
因为输入气体的的温度会给鼓风机的性能带来影响，吸入气体温度比设计条件高时得不到预定的输出压力，相反吸入温度下降时，因输出压力过大，轴功率也会增大。
压力：吸入压力比设计压力增大，轴功率也会增加。
吸入压力下降时，也得不到规定的输出压力。
4 安装鼓风机的安装是一项十分重要的工作，施工过程中应充分注意。
4.1风机的安装是分层进行的，首先安装下层的机座，待机座调平后再安装机体和电机，以避免因机座的安装误差使机体产生变形。
气悬浮离心鼓风机使用手册说明书
气悬浮离心鼓风机使用手册V20200103⚫高效⚫无油⚫长寿命⚫低噪音⚫智能控制⚫维护简单更多详情请访问欢迎拨打全国服务电话400-616-8996目录第一章安全须知 (3)第一节警示标志 (3)第二节常规安全措施 (4)第二章产品概述 (5)第一节型号分类 (5)第二节产品构造 (5)第三节鼓风机选型参数 (6)第三章安装 (7)第一节鼓风机使用环境 (7)第二节鼓风机安装 (7)第三节管路安装 (7)第四节设备安装 (8)第五节所需标准件 (9)第六节电气安装 (9)第四章操作说明 (10)第一节紧急停止 (10)第二节首次启动 (10)第三节控制模式 (10)第四节参数设置 (11)第五节控制方式 (14)第六节操作程序 (14)第五章维护与检修 (16)第一节维护安排 (16)第二节过滤棉更换周期 (16)第三节故障信息 (17)第六章免责 (20)第一章安全须知本气悬浮离心鼓风机中的机械部件转速非常高，其电器部件也具有很高电压。
不正确或不适当的运行或维护，可能会导致设备损坏、使用者的伤亡或重大的财产损失。
因此在安装、操作或进行任何维护前，请务必仔细阅读本文。
第一节警示标志为了您的人身安全，请对下列安全标示予以高度注意。
黄色警告标识如果操作不当，将会导致严重的人身伤害，死亡或是重大的财产损失。
如果操作不当，可能会被高压电击伤，甚至死亡。
如果操作不当，可能会被气悬浮离心鼓风机出口管道的高温烫伤。
本设备转速非常高，请注意操作安全。
为预防触电，在接通电源之前请务必连接好接地端子。
红色禁止标识本气悬浮鼓风机属精密设备，转速非常高，请勿擅自打开机箱处理。
本气悬浮鼓风机的旋转方向是一定的，严禁反转。
本鼓风机顶盖处禁止站人或者摆放重物。
蓝色指令标识本设备有一定的声响，请佩戴护耳器。
必须保持过滤棉与机内清洁。
必要时，用软布配合吸尘器清理。
操作者必须按照操作规程进行操作。
调整三相电相序，使之按照示意方向旋转。
离心风机安装维护说明书(中文版)
ShangFeng上风shunarENQ节能型节能型离心通风机安装维护使用说明书浙江上风实业股份有限公司操作须知在使用本通风机之前，请仔细阅读本使用说明书，并完全理解说明书的全部内容，这样才能使本风机安全地运转。
尽管本说明书的内容是经过仔细核对的，但如果出现什么疑点，不正确的解释，或是有遗漏，请与我公司取得联系。
为了说明本通风机的具体内容，说明书里有些图解没有表示出盖门、防护设施及罩等。
因此要在风机操作之前按说明书内容所示将罩门关好，如果忽略了这点，便会产生一系列危险，或引起某些部件的损坏。
注意：禁止将雨水淋到电机，避免将电机烧坏。
安装须知为了确保通风机的安全运行，在安装时应注意以下各项：1、接线所使用的电气接线一定要等于或超过每台通风机电机铭牌上规定的性能值。
不要与能够产生噪声的设备，如电焊机、高频淬火机等共用一个电源配电盒。
应由熟练的电气人员来连接动力线。
2、接地所使用的接地线，必须是铜导线，其横截面积应超过10mm2,电阻低于10Q。
一般来讲，每台通风机电机的地线应接到单独的接地柱上。
3、环境条件通风机应适合在下述规定的实际环境和运行条件中使用。
•电源电压：额定的电源电压的±10%•电源频率：50Hz±0.5Hz或 60Hz±0.5Hz•环境温度：5°C〜45°C范围内，且24h平均温度应不超过40°C •相对湿度：低于75%•湿度变化的原则是不应引起冷凝•大气：没有过分的灰尘、酸气、腐蚀气体和盐分。
•防止通风机受到外来不正常的振动。
如果掌握这些条件感到有困难，请直接与我们取得联系。
目次1前言 (4)2安全防护须知 (6)2.1基本操作要求 (6)2.2接通电源之前的要求 (6)2.3接通电源以后的要求 (7)2.4常规检查 (7)2.5开机前的准备工作 (7)2.6操作 (7)2.7维修前的准备工作 (8)2.8维修操作 (8)2.9维修后的处理 (8)3吊运与安装 (9)3.1安装前的准备工作 (9)3.1.1环境要求 (9)3.1.2总电源 (9)3.2吊运 (9)3.3如何安装 (10)3.3.1地基要求 (12)3.3.2水平调整 (13)3.4操作前的检查 (13)4节能型离心通风机安装后的维护、调试和保养 (13)4.1安装最初阶段的维护 (13)4.2安装后通风机的调试 (14)4.3节能型离心通风机运行中的维护 (14)4.4节能型离心通风机运行中的维护保养 (16)5技术参数 (17)5.1技术参数说明 (17)5.2技术参数 (17)6检查与维修 (18)6.1常规检查 (18)6.2定期检查 (18)6.3润滑、冷却 (19)6.3.1润滑装置——轴承箱 (19)6.3.2冷却装置 (19)6.4节能型离心通风机的调整和维修 (19)6.4.1三角型皮带的调整 (19)1前言节能型离心通风机概述浙江上风公司为客户提供的节能型离心通风机是根据用户提供的性能参数和使用环境，在国家通用系列风机的基础上，运用上海交通大学、北京航空航天大学的CAD技术进行优化设计，结合ABB公司通风机技术，对通风机的性能、结构系统进行改进的高效系列通风机中选型的产品。
离心式风机操作规程范文（二篇）
离心式风机操作规程范文1. 概述离心式风机是一种常见的空气传输设备，广泛应用于工业、建筑、农业等领域。
为了确保离心式风机的正常运行，保障人身安全和设备运行的稳定性，制定了以下操作规程。
2. 设备检查在操作离心式风机之前，必须进行设备检查，以确保设备完好无损。
检查包括以下内容：2.1 风机外观检查仔细检查风机外壳、进、出风口、风轮、传动系统等部件是否损坏或松动。
2.2 电气检查检查电气线路是否正常，绝缘是否良好，电机、开关等设备是否正常工作。
2.3 传动系统检查检查传动系统的皮带、链条、齿轮等部件是否磨损严重，是否松动，是否需要调整或更换。
3. 操作步骤3.1 打开电源根据设备电气接线图连接电源，并确认电源是否正常。
3.2 启动风机按照设备说明书操作，启动风机。
注意观察风机运转是否正常，是否有异常声音或振动。
3.3 调节风量根据实际需要，调节风机的转速或进出口阀门来控制风量。
注意逐步调节，以免造成设备或系统的过载。
3.4 监控设备运行在风机运行过程中，需要不断监控设备的运行状况。
特别注意以下内容：3.4.1 温度和湿度监测风机周围的温度和湿度，确保设备正常运行的环境条件。
3.4.2 压力和流量利用相应的测量仪器来监测风机的出口压力和流量，确保设备工作在正常范围内。
3.4.3 噪音和振动注意观察风机是否有异常噪音或振动现象，及时采取措施解决。
3.4.4 过热和防护装置检查风机的发热情况，确保设备不过热。
同时，测试风机的防护装置是否正常运行，确保设备的安全保护功能。
3.5 停止操作当风机使用结束时，需要按照以下步骤进行停止操作：3.5.1 逐步减速逐步降低风机的转速，防止设备突然停止引起的冲击和损坏。
3.5.2 切断电源先切断电源，再等待风机完全停止后，进行下一步操作。
3.5.3 检查设备停止操作后，仔细检查设备的运行状况，确认设备没有故障。
4. 安全注意事项4.1 个人防护在操作离心式风机时，必须穿戴好个人防护装备，包括安全帽、防护鞋、工作服等，以保护自身安全。
风机使用说明书
风机使用说明书1、特别注意事项2、收货检验及风机安装前准备3、风机安装4、风机接线方法5、风机的起动及调试6、风机维护和贮存1、特别注意事项1.1风机外壳或电机外壳必须可靠接地1.2禁止反方向旋转，禁止超额定电流运行，禁止缺相运行；1.3风机轴承加油次数不少于1000小时/次1.4禁止在运转中维护风机2、收货检验及风机安装前准备2.1收货后立即检查风机包装是否完整无损，风机的铭牌参数是否符合要求，各随带附件是否齐全。
2.2仔细检查风机在运输过程中有无变形或损坏，坚固件是否松动或胶落，叶轮是否有擦碰现象，并对风机各部分零件进行检查。
如发现异常现象，应待修复后使用。
2.3用500W兆欧表测量风机外壳与电机绕组是的绝缘电阻，其值大于0.5兆欧，否则应对电机绕组进行烘干处理，烘干时温度不允许超过120℃，用手旋转风机叶轮，短时通电测试风机空转情况。
2.4准备好风机安装所需的各种材料、工具及场地。
3、风机安装3.1仔细阅读风机使用说明书及产品样本，熟悉和了解风机的规格、形式、叶轮旋转方向和气流进出方向等；再次检查风机各零部件是否完好，否则应待修复后方可安装使用。
3.2风机安装时必须有安全装置以防止事故发生，并由熟悉相关安全要求的专业人士安装和接线。
3.3联接风机进出口的风管有单独支撑，不允许将管道重叠重量加在风机的部件上；风机安装时应注意风机的水平位置，对风机与地基的结合面与出风管道的联接应调整，使之自然吻合，不得强行联接。
3.4风机安装后，用手或杠杆拨动叶轮，检查是否有过紧或擦碰现象，有无妨碍转动的物品，无异常现象下，方可进行试运转，风机传动装置的外露部份应有防护罩（用户自备）如风机进风口不接管道时，也需添置防护网或其他安装装置（用户自备）。
3.5风机所配电控箱必须与对应风机相匹配（指功率、电压、气动方式、控制形式等）。
3.6风机接线应由专业电工接线，接线必须正确可靠，尤其是电控箱处的接线编号与风机接线柱上的编号一致对应，风机外壳应可靠接地，接地必须可靠，不能用接零代替接地。
离心风机操作规程
离心风机操作规程(暂行) 1 适用范围1.1 本标准规定了操作离心风机的员工必须遵守的安全规程1.2 本标准仅适用于中容环保设备车间离心风机岗位2 日常定期检查2.1 电机进线及控制线紧固，各部件联接螺钉紧固2.2 轴承油量正常2.3 进风闸门转动灵活2.4 开冷却水闸门，冷却水畅通无阻3 工作环境要求宽阔场地，通风无阻，无杂物无阻碍4 岗位安全要求的内容4.1 启动前检查及准备工作4.1.1 检查电机进线及控制线是否紧固。
4.1.2 检查各部件联接螺钉是否紧固。
4.1.3 轴承油量（指用机油润滑的）是否在视油孔正常位置。
4.1.4 检查进风闸门转动是否灵活，并关闭进风闸。
4.1.5 开冷却水闸门，检查冷却水是否畅通无阻。
4.1.6 通知控制室可以启动。
4.2 焚烧系统启停规程4.2.1 正常情况下，开启焚烧系统主路各阀门，检查排渣阀、下返料器阀门密闭情况。
4.2.3接通鼓风机、引风机电源，将风机频率设定为20Hz，操作变频器，顺序开启引风机、鼓风机。
4.2.3 启动后，待风机转动正常，按照技术人员要求调整鼓风机和引风机频率，注意观察变频器上电流是否在规定范围内（若鼓风机电流超60A，引风机电流超50A，需立即上报）。
4.2.4 听风机、轴承声响和轴承振动情况是否正常。
4.2.5 若第一次启动未成功，检查原因，并消除后方可再次启动。
4.2.6 正常情况下停机，先关闭鼓风机、再关闭引风机。
4.3 干燥系统启停规程开启循环回路各阀门，检查干燥器排渣阀、溢流室阀门是否关闭。
4.3.2 开启鼓风机、引风机电源，鼓风机频率设定为20Hz，引风机频率设定为10Hz，先开启鼓风机，待鼓风机转速稳定，开启引风机。
4.3.3启动后，待风机转动正常，按照技术人员要求调整鼓风机和引风机频率，注意观察变频器上电流是否在规定范围内（若鼓风机电流超300A，引风机电流超50A，需立即上报）。
4.3.4 听风机、轴承声响和轴承振动情况是否正常。
离心风机说明书(10.5)
目录1.风机的用途及适用范围 (1)2.风机的结构形式 (1)3.风机的安装、调整和试运转（分别为D式、F式） (2)4.风机的运行 (5)5.风机的维护 (6)6.风机成套供货范围（一台） (6)7.订货需知（需提供下列资料） (7)8.备件订货说明 (7)表一：经常或定期检查项目 (9)表二：运行时每3—6个月检查的项目 (9)表三：风机的主要故障及排除方法 (11)表四：轴承振动允许值 (12)附图I (14)附图II (16)附图III (18)附图IV (20)附图V (22)附图VI (24)本技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。
心式通风机使用说明书1.风机的用途及适用范围该说明书适用于成都电力机械厂(CPMW)设计制造的D式(悬臂式)、F式(双支撑)离心风机的安装调试。
1.1 各系列风机适用于汽轮发电机组蒸汽锅炉的送、引、一次、二次、密封、排粉、增压风机等系统，也适用于矿井及其它工业的强制通风。
1.2 送、一次、二次、密封风机输送的介质为常温空气，其最高温度不超过80℃；引、增压风机输送介质为烟气，其最高温度不超过250℃；排粉风机输送的介质为含尘量不大于80 g/m3、最高温度不超过250℃的非腐蚀性气体。
1.3在引风机前须加装除尘装置，除尘效率不得低于99％，进入风机的烟气含尘量一般应小于200mg/m3。
2.风机的结构形式2.1 各系列离心风机由不同机号组成。
风机进出口角度分别为0°、45°、90°、135°、180°、225°共六种标准角度供选配，特殊进出口角度在订货时协商解决2.3 通风机叶轮的旋转方向可分为右旋和左旋两种，从电动机端看风机顺时针旋转为右旋，逆时针旋转为左旋。
2.4 各系列风机主要由叶轮、机壳、进气箱、集流器、调节门及转动组等部分组成。
2.4.1 常规风机叶轮为板式或机翼式叶片，采用Q345R钢板焊接而成。
风机使用说明书
风机使用说明书目录1.风机的用途及适用范围2.风机的型式3.风机主要组成部分4.风机的安装、调整5.风机轴承加油6.风机的试运转7.风机正常运转中的注意事项8.风机的维护与保养9.风机运转中常见故障产生的原因10.风机的运输、贮存1.风机的用途及使用范围本说明书所叙述的离心通风机，主要用于建材行业水泥厂的蓖冷机冷却风机，一般用于输送空气及无腐蚀性、不自然、不含粘性物质的气体。
输送介质的温度，一般不超过80℃。
介质中所含的粉尘浓度不大于150毫克/立方米，且粉尘介质中不含有硬质颗粒物。
其他行业与此相类似的工矿也可适用。
2.风机的型式2.1.风机可制成顺旋或逆旋两种型式：从电机一端正视，如叶轮按顺时针方向旋转称顺旋风机，以“顺”表示：按逆时针方向旋转称逆旋风机，以“逆”表示。
2.2.风机的出口位置以机壳的出口角度表示：“顺”、“逆”均可制成0°、45°、90°、135°、180°、225°共六种角度。
也可按用户的要求制成其他的特殊角度。
2.3.风机的传动方式本说明书适用范围的风机常见传动方式有：A、C、D式。
A式传动—风机与电机直联。
详见（图一）D式传动—风机与电机之间用联轴器联接。
详见（图二）C式传动—风机与电机之间用皮带轮方式联接。
详见（图三）3.风机主要组成部分主要由叶轮、机壳、进风口、滚动轴承及轴承箱、调节门、联轴器或皮带轮整体支架、流量计、消声器、电动执行器等组成。
根据各用户的需求不同，具体的成套配置范围则不一样，详细的供货范围以同为准。
4.风机的安装、调整4.1.对带整体支架的风机的安装：此类产品出厂时，除流量计、消声器、减振器或未安装在整体支架上的电动执行器外，一般都是整体安装运输出厂的。
用户现场对这类产品的安装，主要进行的工作及注意事宜如下：4.11.对风机各部件进行全面的检查，如：机件是否完整：叶轮、主轴、轴承等主要部件有无损伤；传动组是否灵活；叶轮与机壳的旋转方向是否一致等等。
离心式风机维修手册
后向弯曲叶片
后向平板叶片
双向叶片
闭式径向叶片
开式径向叶片
检查振动与噪声： 风机联轴器侧的轴承处：
轴向振动 垂向振动 水平向振动 噪声
3
风机另一侧的轴承处： 轴向振动 垂向振动 水平向振动 噪声
电动机联轴器侧的轴承处： 轴向振动 垂向振动 水平向振动 噪声
要求值
气体流量
C．转速过低
C．检查电动机转速或皮带传动比 —作必要的纠正，按 要求张紧皮 带
D．在风机进口和出口处的 D．改正风管的设计和尺寸配置 风管设计不良
E．旋转方向错误
E．把电动机的旋转方向反过来
F．叶轮安装错误（双进气 F．叶轮在轴上的安装方向反过来 的）
G．叶轮和进气喇叭盖之间 G．按说明书调整间隙 的间隙过大
C．电动机拖不动
C．检查安全机构的设定值
D．电动机额定功率过低 D．更换电动机
E．起动程序不正确
E．调整起动设备
F．当起动时功率消耗过大 F．核实当起动时气体流量控制机 构是否处在关闭位置
8
故障
原因
排除方法
2．7 性能达不到 A．转速过高 规定
A．检查电动机转速或皮带传动比 —作必要的纠正
B．在风管内的压力降低于 B．设定流量控制机构以达到设计
3．1 清洗和平衡 在一些装置内可能产生积灰，这些会致使风机叶轮由于侵蚀或腐蚀而产生不平 衡，从而逐渐损伤轴承。 在这样条件下，最好定期检查风机的振动情况，以确定风机情况的改变。
如有必要，应清洗风机并重新作平衡。 大量积灰也有可能降低风机的性能。
9
3．2 振动严格范围
RMS 速度 mm/s 实际 00.00 04.40 04.40 07.10 07.10 11.20 11.20 18.00
多级离心鼓风机操作手册
海鹏多级离心鼓风机和抽气机操作手册安装试车保养北京格瑞拓动力设备有限公司电话:+861083547670/83547679/83548012传真:+861083554373网址:w w w.g r e a t a l l.c o m.c n地址:北京市丰台区芳城园一区20号楼日月天地大厦B座7 06目录1.0.0前言1.1.1安全注意事项2.0.0 机器接收2.1.1运输与装卸2.2.1储存—短期2.3.1储存—长期3.0.0安装和布置3.1.1安装在基础上3.2.1安装在隔离的混凝土基础上3.2.2多台风机安装在一块混凝土座上(没有隔离)3.2.3单台或多台风机安装在不是地面的钢板或混凝土楼板上3.3.1 联轴器直接驱动3.3.2 皮带驱动3.3.3带副轴的皮带驱动3.3.4齿轮箱驱动3.4.1联轴器护罩3.4.2安全外罩3.4.3油漆4.0.0特殊应用4.1.1高温风机4.1.2低温风机4.2.1气体风机5.0.0马达5.1.1电动马达5.1.2星形连接5.1.3三角连接5.1.4直接启动5.1.5星三角启动5.1.6降压启动5.2.1蒸汽透平5.3.1内燃机5.4.1液压马达6.0.0典型的连接件6.1.1法兰接头6.2.1柔性接头6.3.1膨胀接头6.4.1手动碟阀6.4.2气动碟阀6.4.3电动碟阀6.5.1逆止阀6.6.1进气过滤器——消音过滤器6.7.1消音器6.8.1旁通阀6.8.2防喘振回路7.0.0选配仪表7.1.1安培表7.2.1流量计7.3.1压力表—真空表7.4.1压力调节器7.5.1温度表—温控阀7.6.1轴承温度探头7.7.1轴承振动探头8.0.0安装8.1.1安装现场的特征8.2.1紧固件8.3.1允许法兰静压8.4.1配管9.0.0连接9.1.1电源9.1.2蒸汽9.2.1润滑系统9.3.1冷却水9.4.1压缩空气9.5.1仪表10.0.0性能10.1.1作为正压鼓风机10.1.2作为真空抽气机10.1.3真空抽气和正压鼓风两者兼有10.2.1喘振制限11.0.0开机11.1.1准备11.2.1检查11.3.1阀门设定11.4.1转向11.5.1试运转12.0.0维护保养12.1.1预防性保养12..2.1油脂润滑12.2.2油润滑12.3.1更换皮带12.4.1更换轴承13.0.0故障诊断——原因与解决方案13.1.1性能降低13.2.1噪音值改变13.3.1出口温度异常13.4.1轴承温度异常13.5.1轴功率异常13.6.1振动过大14.0.0零件14.1.1建设备件14.2.1消耗品15.0.0供应商支持附录A：皮带驱动装置维修指南附录B：联轴器驱动装置维修指南1.0.0前言海鹏多级离心鼓风机和抽气机的设计满足现行的安全标准。
多级离心鼓风机操作手册
海鹏多级离心鼓风机和抽气机操作手册安装试车保养北京格瑞拓动力设备有限公司电话:+861083547670/83547679/83548012传真:+861083554373网址:w w w.g r e a t a l l.c o m.c n地址:北京市丰台区芳城园一区20号楼日月天地大厦B座7 06目录1.0.0前言1.1.1安全注意事项2.0.0 机器接收2.1.1运输与装卸2.2.1储存—短期2.3.1储存—长期3.0.0安装和布置3.1.1安装在基础上3.2.1安装在隔离的混凝土基础上3.2.2多台风机安装在一块混凝土座上(没有隔离)3.2.3单台或多台风机安装在不是地面的钢板或混凝土楼板上3.3.1 联轴器直接驱动3.3.2 皮带驱动3.3.3带副轴的皮带驱动3.3.4齿轮箱驱动3.4.1联轴器护罩3.4.2安全外罩3.4.3油漆4.0.0特殊应用4.1.1高温风机4.1.2低温风机4.2.1气体风机5.0.0马达5.1.1电动马达5.1.2星形连接5.1.3三角连接5.1.4直接启动5.1.5星三角启动5.1.6降压启动5.2.1蒸汽透平5.3.1内燃机5.4.1液压马达6.0.0典型的连接件6.1.1法兰接头6.2.1柔性接头6.3.1膨胀接头6.4.1手动碟阀6.4.2气动碟阀6.4.3电动碟阀6.5.1逆止阀6.6.1进气过滤器——消音过滤器6.7.1消音器6.8.1旁通阀6.8.2防喘振回路7.0.0选配仪表7.1.1安培表7.2.1流量计7.3.1压力表—真空表7.4.1压力调节器7.5.1温度表—温控阀7.6.1轴承温度探头7.7.1轴承振动探头8.0.0安装8.1.1安装现场的特征8.2.1紧固件8.3.1允许法兰静压8.4.1配管9.0.0连接9.1.1电源9.1.2蒸汽9.2.1润滑系统9.3.1冷却水9.4.1压缩空气9.5.1仪表10.0.0性能10.1.1作为正压鼓风机10.1.2作为真空抽气机10.1.3真空抽气和正压鼓风两者兼有10.2.1喘振制限11.0.0开机11.1.1准备11.2.1检查11.3.1阀门设定11.4.1转向11.5.1试运转12.0.0维护保养12.1.1预防性保养12..2.1油脂润滑12.2.2油润滑12.3.1更换皮带12.4.1更换轴承13.0.0故障诊断——原因与解决方案13.1.1性能降低13.2.1噪音值改变13.3.1出口温度异常13.4.1轴承温度异常13.5.1轴功率异常13.6.1振动过大14.0.0零件14.1.1建设备件14.2.1消耗品15.0.0供应商支持附录A：皮带驱动装置维修指南附录B：联轴器驱动装置维修指南1.0.0前言海鹏多级离心鼓风机和抽气机的设计满足现行的安全标准。
