常用形位公差符号
形位公差的全部符号和机械制图的常用符号
求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥ 有四圆度○ 无倾斜度∠ 有⌒ 有或无同轴度◎ 有0.02⊥0.05 B/ / 0.05 B⊥0.1 A B// 0.03六圆跳动↗ 有一，1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二，1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三，2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四，1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例. 3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例.4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例. 5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五，5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。
旧的形位公差符号
1.正圆度公差:•符号：⌀•含义：表示对工件圆形的径向跳动公差。
•示例：⌀0.05表示圆形的径向跳动公差为0.05毫米。
2.平面度公差:•符号：▽•含义：表示对工件平面的平面度公差。
•示例：▽0.02表示工件平面的平面度公差为0.02毫米。
3.直线度公差:•符号：│•含义：表示对工件直线的直线度公差。
•示例：│0.03表示工件直线的直线度公差为0.03毫米。
4.圆柱度公差:•符号： cilindros•含义：表示对工件圆柱体的圆柱度公差。
•示例： cilindros 0.04表示工件圆柱体的圆柱度公差为0.04毫米。
5.锥度公差:•符号：˄•含义：表示对工件锥面的锥度公差。
•示例：˄0.05表示工件锥面的锥度公差为0.05毫米。
6.球形度公差:•符号：θ•含义：表示对工件球体的球形度公差。
•示例：θ0.06表示工件球体的球形度公差为0.06毫米。
7.平行度公差:•符号：∥•含义：表示对工件的两条直线或平面的平行度公差。
•示例：∥0.07表示工件的两条直线或平面的平行度公差为0.07毫米。
8.垂直度公差:•符号：⊥•含义：表示对工件的两条直线或平面之间的垂直度公差。
•示例：⊥0.08表示工件的两条直线或平面之间的垂直度公差为0.08毫米。
9.同轴度公差:•符号：○•含义：表示对工件的两条轴线之间的同轴度公差。
•示例：○0.09表示工件的两条轴线之间的同轴度公差为0.09毫米。
10.对称度公差:•符号：▲•含义：表示对工件两条直线或平面之间的对称度公差。
•示例：▲0.10表示工件两条直线或平面之间的对称度公差为0.10毫米。
14个形位公差符号
14个形位公差符号形位公差是机械制造中用来描述零件几何形状和位置关系的一种技术规范。
在现代工业中，形位公差的应用非常广泛，对于确保产品的质量和性能至关重要。
本文将介绍14个常见的形位公差符号及其含义，希望能为读者提供一些初步的了解。
1. 平面度公差符号（⇒）平面度公差表示零件平面与参考面之间的偏差。
符号“⇒”用于表示。
平面度公差的数值越小，表示零件平面越平整。
2. 圆度公差符号（⭐）圆度公差表示圆形零件截面的圆度偏差。
符号“⭐”用于表示。
圆度公差的数值越小，表示零件截面的圆形越精确。
3. 圆柱度公差符号（⌢）圆柱度公差表示圆柱形零件的直径或者直线度偏差。
符号“⌢”用于表示。
圆柱度公差的数值越小，表示零件的直径或者直线度越准确。
4. 直线度公差符号（∴）直线度公差表示直线零件表面与参考直线之间的偏差。
符号“∴”用于表示。
直线度公差的数值越小，表示零件直线度越精确。
5. 垂直度公差符号（⊥）垂直度公差表示两个零件表面之间的垂直偏差。
符号“⊥”用于表示。
垂直度公差的数值越小，表示两个零件表面之间的垂直度越高。
6. 平行度公差符号（∥）平行度公差表示两个零件表面之间的平行偏差。
符号“∥”用于表示。
平行度公差的数值越小，表示两个零件表面之间的平行度越高。
7. 同轴度公差符号（⊙）同轴度公差表示零件轴线与参考轴线之间的偏差。
符号“⊙”用于表示。
同轴度公差的数值越小，表示零件轴线越精确。
8. 同心度公差符号（⥀）同心度公差表示两个圆形零件轴线之间的偏差。
符号“⥀”用于表示。
同心度公差的数值越小，表示两个圆形零件轴线越精确。
9. 全径公差符号（↔）全径公差表示圆形零件直径或者圆柱形零件长度的偏差。
符号“↔”用于表示。
全径公差的数值越小，表示零件的直径或者长度越准确。
10. 面平行性公差符号（||）面平行性公差表示两个平面之间的平行偏差。
符号“||”用于表示。
面平行性公差的数值越小，表示两个平面之间的平行度越高。
机械制图常用形位公差符 表示方法
机械制图常用形位公差符号表示方法一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。
零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。
零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差简称形位公差。
二、形位公差符号标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度（○）——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
常用形位公差符号及简述
形位公差符号公差特征项目符号有无基准示例形状直线度无平面度无圆度无圆柱度无轮廓线轮廓度有或无面轮廓度有或无定向平行度有垂直度有倾斜度有定位位置度有或无同轴(同心)度有对称度有跳动圆跳动有全跳动有形位公差的定义直线度 - 所有点都在一条直线上的情况，公差由两条平行线形成的区域来指定平面度 - 表面上所有的点都在一个平面上，公差由两个平行平面形成的区域来表示。
圆度 - 表面上所有点都在圆周上。
公差由两个同心圆限制的区域来指定。
圆柱度 - 旋转表面上的所有点都与公共轴等距。
圆柱公差制定了两个同心圆柱所形成的公差区域，此旋转表面必须在此区域中。
轮廓度 - 控制不规则的表面、线条、弧形或普通位面的定义公差方式。
轮廓可适用于单个线条元件或者零件的整个表面。
轮廓公差指定了沿着实际轮廓的唯一边界。
倾斜度 - 表面与轴处于指定角度的情况(与数据平面或轴的角度不是90度)。
公差区域是由两个平行平面定义的，这两个平行平面与数据平面或轴成指定的基本角度。
垂直度 - 表面或轴与数据平面或轴成直角的情况。
垂直公差指定了下列情况之一：由垂直于数据平面或轴的两个平面定义的区域，或者由垂直与数据轴的两个平行平面所定义的区域。
平行度 - 表面与轴上所有点与数据平面或轴等距的情况。
平行度公差指定了下列情况之一：平行于数据平面或轴的两个平面或线定义的区域，或者其轴平行于数据轴的圆柱公差区域。
同轴度 - 旋转表面的所有交叉可组合元素的轴，是数据特征的公共轴。
同心度公差指定了其轴与数据轴一致的圆柱公差区域。
位置度 - 位置度公差定义了允许其中中心轴或者中心平面偏离真正(理论上正确)位置的区域。
基本尺寸建立了从数据特征和相互关联的特征之间的真正位置。
位置误差是，特征与其正确位置间，总的可允许的位置偏移量。
对于孔和外部直径这样的圆柱特征来说，位置度公差通常是特征轴必须在其中的公差区域的直径。
对于不是圆的特征(如槽和短小的突出物)来说，位置度公差是特征的中心平面必须在其中的公差区域的总宽度。

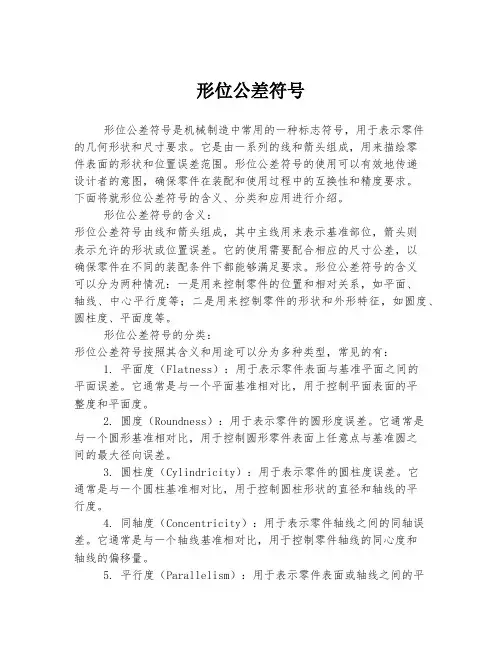

形位公差符号
形位公差符号形位公差符号是机械制造中常用的一种标志符号，用于表示零件的几何形状和尺寸要求。
它是由一系列的线和箭头组成，用来描绘零件表面的形状和位置误差范围。
形位公差符号的使用可以有效地传递设计者的意图，确保零件在装配和使用过程中的互换性和精度要求。
下面将就形位公差符号的含义、分类和应用进行介绍。
形位公差符号的含义：形位公差符号由线和箭头组成，其中主线用来表示基准部位，箭头则表示允许的形状或位置误差。
它的使用需要配合相应的尺寸公差，以确保零件在不同的装配条件下都能够满足要求。
形位公差符号的含义可以分为两种情况：一是用来控制零件的位置和相对关系，如平面、轴线、中心平行度等；二是用来控制零件的形状和外形特征，如圆度、圆柱度、平面度等。
形位公差符号的分类：形位公差符号按照其含义和用途可以分为多种类型，常见的有：1. 平面度（Flatness）：用于表示零件表面与基准平面之间的平面误差。
它通常是与一个平面基准相对比，用于控制平面表面的平整度和平面度。
2. 圆度（Roundness）：用于表示零件的圆形度误差。
它通常是与一个圆形基准相对比，用于控制圆形零件表面上任意点与基准圆之间的最大径向误差。
3. 圆柱度（Cylindricity）：用于表示零件的圆柱度误差。
它通常是与一个圆柱基准相对比，用于控制圆柱形状的直径和轴线的平行度。
4. 同轴度（Concentricity）：用于表示零件轴线之间的同轴误差。
它通常是与一个轴线基准相对比，用于控制零件轴线的同心度和轴线的偏移量。
5. 平行度（Parallelism）：用于表示零件表面或轴线之间的平行误差。
它通常是与一个平面或轴线基准相对比，用于控制零件表面或轴线的平行度和平行误差。
形位公差符号的应用：形位公差符号在机械制造中具有广泛的应用，它可以用于零件的设计、制造和检验过程中，以确保零件的质量和精度要求。
1. 设计阶段：形位公差符号可以用来标示设计图纸中零件的几何要求，帮助设计师有效地传递设计意图，确保零件在装配和使用过程中满足尺寸和形状要求。
形位公差符号大全
形位公差符号大全作为机加工老司机，你阅图无数，加工无数。
当我们说到“形位公差”，它是既理论又实际的专业知识，你对它有多了解呢？在生产中，如果我们对图纸标注的形位公差理解错误，就会使加工分析、加工结果与要求偏离，甚至带来严重后果。
今天，就让我们一起来系统了解14项形位公差。
先给大家看重点，下面这张表是国际统一化的14项形位公差符号，这非常重要哦。
1直线度直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。
直线度公差是实际线对理想直线所允许的最大变动量。
示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。
示例2：在公差值前加注记号Φ、则公差带必须在直径0.08mm 的圆柱面内的区域。
2平面度平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持理想平面的状况。
平面度公差是实际表面对理想平面所允许的最大变动量。
示例：公差带是位于距离0.08mm的两个平行平面之间的区域。
3圆度圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。
圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。
4圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
示例：公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。
5线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
示例：公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。
诸圆的圆心位于具有理论正确几何形状的线上。
6面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
形位公差符号及标注含义
形位公差符号及标注含义一.形位公差零件加工时,不仅会产生尺寸误差,还会产生形状和位置误差.零件表面的实际形状对其理想形状所允许的变动量,称为形状误差.零件表面的实际位置对其理想位置所允许的变动量,称为位值误差。
形状和位置公差简称为形位公差。
二.形位公差符号三.形状公差3.1 直线度(一)▬▬直线度是实际直线对理想直线的允许变动量,限制了加工表面线在某个方向上的偏差,如果直线超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
●标注含义:被表面投影后为一接近直线的”波浪线”(如下图),该”波浪线”的变化范围应该在距离为公差值t(t=0.1)的平行线之间。
3.2 平面度平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
●标注含义: 被测加工表面必须位于距离为公差值t（t=0.01）的两平行面内，如下区域。
3.3 圆度（○) ▬▬是指工件横截面接近理论圆的程度，工件加工后的投影圆应该在圆度要求的公差范围之内。
●标注含义：被测圆柱面的任意截面的圆周必须位于半径为公差值t(t=0.025)的两同心圆之内，如右图区域。
3.4 圆柱度（）▬▬是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度，素线直线度，轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
标注含义:被测圆柱面必须位于半径为公差t（t=0.1）的两同轴圆柱面之间，如图。
●圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就保证圆度，但反过来不行。
●圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞环的圆柱度则对于缸套中上下运动的顺畅性至关重要。
四位置公差4.1 平行度（）▬▬，指两平面或两直线平行的程度，即其中一平（边）相对于另一平面（边）平行的误差最大允许值。
机械制图常用形位公差符号表示方法
机械制图常用形位公差符号表示方法一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。
零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。
零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差简称形位公差。
二、形位公差符号标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度（○）——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
形位公差符号大全及解释
形位公差符号大全及解释
一、大圆角：R
R表示表面“大圆角”，即曲率半径大于最小粗糙度的圆角半径，表示加工表面的圆
角的最大半径。
三、椭圆：A
A表示“椭圆”，即a>b，表示椭圆曲率半径的上限和下限值。
五、普通公差：+/-
“+/-”表示普通公差，通常用于表示加工工件的一般尺寸公差。
六、深度公差：h
“h”表示深度公差,表示形位加工工件的深度公差和深度最大值，一般用于表示开槽、镗孔的深度。
七、直线偏差：T
T表示“直线偏差”，主要用于表示工件的某部分的直线，要求工件的某部分必须保
持端面直线，此类型的形位公差符号。
八、轴向偏差：K
K表示“轴向偏差”，也称“轴向公差”，主要用于表示轴心与孔轴之间的间隙，或
用于表示圆形表面之间5轴心向偏差。
九、端面偏差：S
S表示“端面偏差”，主要用于表示两个底面之间的间隙和端面的垂直度，是端面加
工的关键表示参数。
十、粗糙度：Ra
Ra表示“粗糙度”，即表面的表面粗糙度，是用于表示加工表面平滑程度的参数，Ra 越小，表面越平整光滑，加工品质就越高。
十一、对角线大小：D
D也可以表示对角线大小，表示物体表角线的大小公差，在一些特殊部件的加工上也有很多应用。
十二、棱口大小：V
V表示“棱口大小”，也称“棱口公差”，棱口大小就是一个特殊部件的棱口两条棱角，在实有部件上应当保持规定的棱角和棱口的大小，以确保部件的完整性和单元的连接力，合格的棱角也能降低活动部件的摩擦力等。
形位公差符号意义
形位公差符号意义形位公差是指工程中对零件的几何尺寸和形状的要求与允许偏差之间的差别。
它是一种数值标准，用于定义工件的尺寸、形状和位置的允差范围。
形位公差有正负之分，正公差和负公差的概念在制造中具有重要意义。
以下将详细阐述形位公差符号和其意义。
1.位置公差符号：位置公差用来描述工件上的一些要素与其他要素之间的位置关系，包括平行度、垂直度和倾斜度等。
其中，《GB/T1800.2》规定的平行度的公差符号为∥；垂直度的公差符号为⊥；倾斜度的公差符号为∠。
例如，当平面A上的其中一直线与平面B上的其中一直线平行时，可以使用平行度符号∥，表示两个直线之间的平行度公差范围。
2.同轴度公差符号：同轴度是用来描述工件上两个轴线之间的位置关系。
通常用Φ表示。
例如，当两个轴线的同轴度为Φ0.05时，表示两个轴线之间的最大偏差不超过0.05毫米。
3.圆度和直度公差符号：圆度是用来描述工件上的圆形度好坏的指标，直度是用来描述工件上的直线度的指标。
圆度的公差符号为⌀，直度的公差符号为￣。
例如，当圆柱的圆度为⌀0.02时，表示工件的圆形度在0.02毫米以内。
4.线性尺寸公差符号：线性尺寸公差用来描述工件上的线性尺寸的公差范围。
常见的线性尺寸公差符号有：H、L、T、U、M、E等。
例如，当工件的长度为L100时，表示工件的长度在100毫米的范围内。
以上只是形位公差符号的一部分示例，不同的标准和规范中可能有不同的符号表示。
形位公差的意义在于确保工件在装配过程中的互换性以及产品的合理性和可靠性。
形位公差的正负数值意义：形位公差有正负之分，其数值意义如下所示：1.正公差：正公差是指工件尺寸大于基本尺寸的范围。
例如，当公差为正时，工件的尺寸可以比基本尺寸大一定的范围，但不能超过公差的上限。
2.负公差：负公差是指工件尺寸小于基本尺寸的范围。
例如，当公差为负时，工件的尺寸可以比基本尺寸小一定的范围，但不能超过公差的下限。
正公差和负公差的关系取决于具体的工程要求和制造工艺。
形位公差符号大全
形位公差符号大全形位公差是指工件的形状和位置的偏差，它是指在工件的形状、位置或者运动特性方面所允许的最大偏差。
形位公差符号是用来表示形位公差的一种特殊符号，它在工程制图和工程设计中起着非常重要的作用。
下面我们将介绍一些常见的形位公差符号及其含义，希望对大家有所帮助。
1. 直线度公差符号，直线度是指直线轴线上各点的偏离程度，其公差符号为⊥，表示在两平行线之间的最大距离。
2. 平面度公差符号，平面度是指平面上各点的偏离程度，其公差符号为△，表示在两平行平面之间的最大距离。
3. 圆度公差符号，圆度是指圆的轮廓形状偏离圆心的程度，其公差符号为⌀，表示在圆的直径上的最大偏差。
4. 圆柱度公差符号，圆柱度是指圆柱体的外表面与其轴线的偏离程度，其公差符号为C，表示在圆柱体的直径上的最大偏差。
5. 同轴度公差符号，同轴度是指两个或多个轴线之间的偏离程度，其公差符号为∥，表示在两轴线之间的最大距离。
6. 同心度公差符号，同心度是指圆心之间的偏离程度，其公差符号为∏，表示在两个圆心之间的最大距离。
7. 垂直度公差符号，垂直度是指两个面或者轴线之间的垂直程度，其公差符号为⊥，表示在两垂直面或者轴线之间的最大距离。
8. 平行度公差符号，平行度是指两个面或者轴线之间的平行程度，其公差符号为∥，表示在两平行面或者轴线之间的最大距离。
以上是一些常见的形位公差符号及其含义，它们在工程制图和工程设计中起着非常重要的作用。
了解这些符号的含义，有助于我们更好地理解工程图纸，提高工程设计的准确性和效率。
希望大家能够认真学习和掌握这些知识，为自己的工程设计工作打下坚实的基础。
形位公差符号大全就介绍到这里，希望对大家有所帮助。
谢谢阅读！。
形位公差符及表示方法
7.圆跳动
圆跳动，指工件绕基准旋转一周，测量器具在固定位置的显示值的变 动范围。
⑴.径向圆跳动
标注释义：当被测圆柱表面绕基准线A-B(公共基准轴线)旋转一周时， 圆柱表面任一截面圆的径向跳动量均不得大于t（t=0.1）。
1．形位公差代号 形位公差代号和基准代号如图所示。若无法 用代号标注时，允许在技术要求中用文字说 明。
形位公差符号
形位公差
零件加工时，不仅会产生尺寸误差，还会产生形状和位置 误差。零件表面的实际形状对其理想形状所允许的变动量，称 为形状误差。零件表面的实际位置对其理想位置所允许的变动 量，称为位置误差。形状和位置公差简称形位公差。
1．形位公差代号 形位公差代号和基准代号如图所示。若无法用代号标注时， 允许在技术要求中用文字说明。
指引线 形位公差符号
粗短线
基准代号的字母 形位公差数值
公差带形状
h为图中字高
一．形状公差
1. 直线度：
直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线 在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法 准确装入工艺文件规定的位置。
间。
标注释义：被测孔的轴线必须位于距离为公差值t（t=0.06），且垂 直于基准线A（基准孔轴线）的两平行平面之间，其公差带是距离为 公差值t,且垂直于基准线的两平行平面之间的区域。
3.倾斜度
倾斜度，与垂直度相似。
标注释义：被测孔的轴线必须位于距离为公差值t（t=0.08），且与 A-B公共基准线成一理论正确角度α(α=60°）的两平行平面之间，即 如右图所示两平行平面之间的区域。
形位公差的符号和图示
形位公差的符号和图示大全，用时比翻书快！！形位公差加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position)。
形位公差术语根据GB/T1182-2008 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的，这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。
20世纪50年代前后，工业化国家就有形位公差标准。
国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于1980年颁布形状和位置公差标准，其中包括检测规定。
形状公差和位置公差简称为形位公差。
图表：形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等，数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析，可以大大提高机械测量效率。
测量仪器：偏摆仪、百分表（或其他指示表）、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析，各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
End螺纹画法及标注方法2013-12-05 双喜临门来源阅 58345 转 36转藏到我的图书馆微信分享：1. 按规定画法，绘制螺纹的主、左两视图（1:1）。
形位公差的全部符号和机械制图的常用符号
求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥有四圆度○ 无倾斜度∠有⌒有或无同轴度◎有六圆跳动↗有一，1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二，1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三，2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四，1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例.3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例. 4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例.5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五，5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。
形位公差
圆 跳 动
全 跳 动
端面绕Φ 20 基准 轴线作无轴向移 动地连续迴转， 同时，指示器作 垂直于基准轴线 的直线移动；在 端面上任意一点 的轴向跳动量不 得大于 0.05
形位公差测量
1. 平面度的简单测量： ①把工件被测面放在平板上用目测法观察工件与平板之间缝隙的大小进行测 量； ②把工件被测面放在平板上用厚薄规(塞尺)进行测量； ③用三个千斤顶(可调支撑顶尖)把被测面朝上支撑好，用高度尺装上杠杆百分 表(千分表)校正好三个基准点后进行测量。 2. 平行度的简单测量： 把工件基准面朝下放在平板上，用百分表(千分表)对到被测面并使指针 偏摆过半圈左右，紧贴平板轻轻推动工件，从百分表(千分表)上读出指 针变动量； 把工件基准面朝下放在平板上，用高度尺装上杠杆百分表(千分表) 对 到被测面并使指针偏摆过半圈左右，紧贴平板轻轻推动高度尺，从杠杆 百分表(千分表)上读出指针变动量。 3. 跳动或同轴度的简单测量： 把轴类零件相同尺寸的部位（基准圆）放在一个或两个 V 型槽内，与带百分 表或千分表的高度规一起放在平板上，把表头对准被测部位，慢慢转动零件， 读出表上的指针变动量就可得到圆跳动或同轴度。 4. 对称度的简单测量 轴上的键槽的对称度,一般是放在平台上,使用 V 型铁和百分表(带座),先测一 边的槽面,固定表头,然后旋转 180 度再测另外的一边,差值既是. 5. 垂直度的简单测量 把工件基准面朝下压住紧贴在平板上，用高度计的百分表(千分表)对到被测 垂面并使指针偏摆过半圈左右，摇动高度计上手柄，使百分表头在工件被测垂面 上下移动，从百分表(千分表)上读出指针变动量； 6. 螺纹位置度的简单测量 螺纹孔相对于外径的位置度。因为是螺纹孔，所以很难测量，可在螺纹加工 前--即测量加工光孔的位置度 除此外，各形位公差测量可利用投影仪，高度仪，检测工装等进行准确测量。
形位公差项目符号
形位公差项目符号形位公差是一种根据精度要求表示零件几何形位公差的工具，是量化精度考核的基础之一。
形位公差项目符号作为一种表示零件几何公差的符号，有着重要的意义。
首先，形位公差项目符号是由两种类型的字母的组合组成的，这两种字母分别来自一般符号和特殊符号中。
一般符号由R、T、H、L、A、M等几何特征符号组成，而特殊符号由A、B、C、D、E等特殊属性符号组成。
其中，R表示半径，T表示孔径尺寸，H表示厚度，L表示平面尺寸，A表示角度，M表示对比尺寸，A表示几何位置公差，B 表示孔径尺寸公差，C表示厚度尺寸公差，D表示平面尺寸公差，E表示角度尺寸公差。
其次，形位公差项目符号的几何特征字母用来表示形位公差中的检测点，而特殊属性符号用来表示形位公差中的具体精度要求。
比如，R/t表示对检测点半径R的精度要求为t（t是一个数字），A/B表示对检测点角度A的精度要求为B（B是一个数字），以此类推。
再次，形位公差项目符号可以用来判断零件几何形位是否符合要求，一般符号用来描述零件几何形位精度要求，而特殊符号用来描述形位公差的具体内容。
例如，一个R/t的形位公差项目符号，表示半径R的公差t，t即为当前零件的实际公差，如果实际公差符合此公差项目符号要求，则表示当前零件满足这个公差项目的精度要求。
最后，形位公差项目符号用来描述零件几何位置的精度要求，是度量零件几何形位精度的重要准则。
此外，形位公差项目符号还可以用来比较零件之间的几何差异，得出质量控制结论。
总之，形位公差项目符号是一种表示零件几何公差的重要符号，它的准确性、科学性决定着零件几何精度的质量合格性。
因此，要掌握形位公差项目符号，合理设计并使用它们，以保证零件几何精度达到或超过设定要求，有利于零件质量的管理和控制，也有利于提高生产效率。
