纳米压印技术概述
纳米压印技术在电子器件制备中的应用

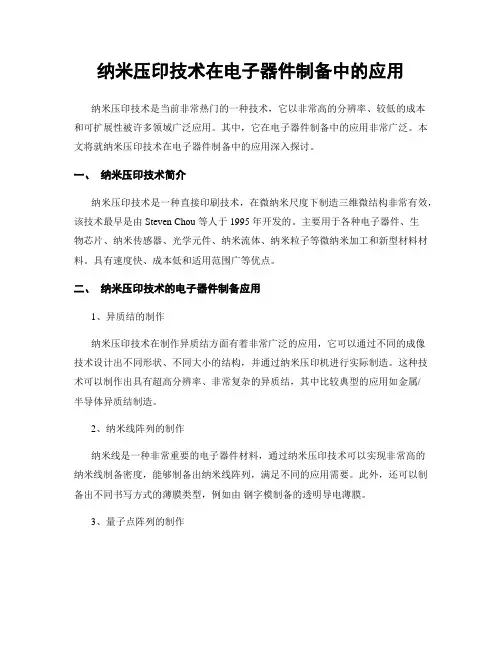

纳米压印技术在电子器件制备中的应用纳米压印技术是当前非常热门的一种技术，它以非常高的分辨率、较低的成本和可扩展性被许多领域广泛应用。
其中，它在电子器件制备中的应用非常广泛。
本文将就纳米压印技术在电子器件制备中的应用深入探讨。
一、纳米压印技术简介纳米压印技术是一种直接印刷技术，在微纳米尺度下制造三维微结构非常有效，该技术最早是由 Steven Chou 等人于 1995 年开发的。
主要用于各种电子器件、生物芯片、纳米传感器、光学元件、纳米流体、纳米粒子等微纳米加工和新型材料材料。
具有速度快、成本低和适用范围广等优点。
二、纳米压印技术的电子器件制备应用1、异质结的制作纳米压印技术在制作异质结方面有着非常广泛的应用，它可以通过不同的成像技术设计出不同形状、不同大小的结构，并通过纳米压印机进行实际制造。
这种技术可以制作出具有超高分辨率、非常复杂的异质结，其中比较典型的应用如金属/半导体异质结制造。
2、纳米线阵列的制作纳米线是一种非常重要的电子器件材料，通过纳米压印技术可以实现非常高的纳米线制备密度，能够制备出纳米线阵列，满足不同的应用需要。
此外，还可以制备出不同书写方式的薄膜类型，例如由钢字模制备的透明导电薄膜。
3、量子点阵列的制作量子点是一种具有非常好的光电性能的微纳米材料，可以用于太阳能电池、光电传感器、激光器和光发射等领域。
纳米压印技术可以制备出非常高的量子点密度，对于提高电子器件性能是非常有益的。
4、微型晶体管的制作微型晶体管是一种非常重要的电子器件，它在电路设计中具有重要地位，微型晶体管的制作可以利用纳米压印技术，在纳米级别下制造出高质量微型晶体管结构。
这种技术可以提高微型晶体管的性能和稳定性，对于微电子技术的发展有非常大的推动作用。
5、奇异材料器件的制作奇异材料是一种非常特殊的物质，可以制造出非常突出的器件性能，但这种材料的制备非常困难。
纳米压印技术可以在纳米级别制造高质量的奇异材料结构，能够提高器件的性能和稳定性。
机械制造与自动化专业《纳米压印技术》
基板
硅晶园
模版层沉积
二氧化硅 硅晶园
光阻
模
光阻涂覆/烘烤版硅晶园制来自备流程
电子束曝光
硅晶园
RIE蚀刻 光阻去除
硅晶园 硅晶园
二热压、印热的优压点及印存在技的术问题
优点：热压印具有方法灵活、本钱低廉和生物相容的特点，并且可以得到高分辨
率、高深宽比结构。
缺点：是需要高温、高压、且即使在高温、高压很长时间，对于有的图案，仍然
支撑滚轴
ETFE模板
涂胶滚轴
紫外光源 支撑滚轴
柔性底板 支撑滚轴
液体压印胶
紫外光源
刚性底板
目前，许多兴旺国家都把纳米压印技术列入重点开展领域，很多公司都在 投入大量人力、物力开展纳米压印设备制造，模板制造以及纳米压印的应 用的。纳米压印技术在虽然起步很晚，但进展非常迅速，相信随着社会的 开展和进步，我国的在纳米压印技术上会更上一层楼。
硅晶圆 PMMA涂覆/烘烤
置入模版
对准/热压 脫模
光阻蚀刻 硅蚀刻
光阻去除
二、热压印技术
热压印关键工艺：模版的制备 压模的制作通常用高分辨电子束刻印 术制备，压模通常用二氧化硅、氮化 硅、金刚石等材料制备。具有:高硬度 、大压缩强度、大抗拉强度，可以减 少压模的变形和磨损;高热导率和低热 膨胀系数，使得在加热过程中压模的 热变形很小。
紫外压印工艺过程 准备纳米图案的模版，UV-NIL的模版材料必须使用可以让 紫外线穿透的石英； 硅基板涂布一层低粘度、对UV感光的液态高分子光刻胶； 在模版和基板对准充成后，将模版压入光刻胶层并且照射 紫外光使光刻胶发生聚合反响硬化成形； 然后脱模、进行刻蚀基板上残留的光刻胶便完成整个UVNIL。
硅晶园 底层涂覆/烘烤 紫外线硬化型 高分子 置入 透明模版
纳米压印工艺
纳米压印工艺纳米压印工艺简介及应用前景纳米压印工艺是一种高精度的纳米制造方法，通过利用压印模板将其表面的纳米结构复制到另一个材料表面上。
这种工艺具有高效、低成本、高度可扩展性等特点，被广泛应用于纳米光学、纳米电子、光伏电池等领域。
纳米压印工艺最早起源于发展于1977年的微观加工技术，其最初应用于说明电子工艺中的半导体制作过程。
然而，随着纳米科技的兴起，纳米压印工艺被迅速发展和应用于纳米尺度的领域。
这种工艺主要通过两个步骤实现：压印和复制。
原材料（通常是聚合物或金属）被涂覆在基底上，形成一个相对较厚的涂层。
纳米结构的模板被放置在涂层上，并施加压力使其与模板的表面接触。
在这个过程中，纳米结构的模板上的图案将被压印到涂层上。
涂层被固化或通过其他手段凝固，从而保留模板上的纳米结构。
纳米压印工艺的应用领域非常广泛。
在纳米光学方面，它可以用于制造高效率的纳米结构表面，如纳米光栅、纳米棒和纳米孔等，用于改善光传输和收集效率。
这在太阳能电池、光传感器、光学通信等领域中具有重要应用。
纳米压印工艺也可以用于制造微电子器件。
通过在纳米压印过程中，将纳米材料压印到硅基底上，可以制作出高度集成的纳米电子器件，如纳米晶体管和纳米电路。
在生物医学领域，纳米压印工艺也发挥着重要作用。
例如，通过使用纳米压印工艺制作仿生结构模板，可以制造出高度仿真的体外组织模型，用于药物筛选和疾病治疗研究。
纳米压印工艺还可以制作纳米结构表面，用于细胞定位和生物分子识别。
纳米压印工艺的应用前景非常广阔。
随着纳米科技的不断发展，对高精度、低成本的纳米制造需求将不断增加。
纳米压印工艺的高效、精确和可扩展性使其成为满足这一需求的理想选择。
未来，随着制造技术的进一步改进和创新，纳米压印工艺有望在更多领域发挥作用，推动纳米科技的发展。
总之，纳米压印工艺是一种高精度、低成本、可扩展性强的纳米制造方法。
它在纳米光学、纳米电子、生物医学等领域都具有重要应用。
随着纳米科技的不断进步，纳米压印工艺的应用前景广阔。
纳米压印概念
纳米压印概念纳米压印是一种新兴的纳米加工技术，也被称为“纳米印刷”。
它利用纳米级的印刷技术，可以在纳米尺度上进行精确的图案制作和复制。
纳米压印技术是一种重要的制备纳米结构材料的方法，具有很高的潜力和广阔的应用前景。
纳米压印的原理是利用压印模具对待加工表面进行压力作用，通过控制压力、温度和时间等参数，将模具上的图案或结构传递到被压制物体上，形成纳米级的结构。
纳米压印可以实现高分辨率、高精度的图案复制，其制备的纳米结构材料具有优异的物理、化学和光学性能。
纳米压印技术可以广泛应用于纳米器件的制备和表面纳米结构的制作。
在纳米电子学领域中，纳米压印可以用于制备纳米级晶体管、纳米线阵列和纳米电极等元器件。
在光学领域中，纳米压印可以制备具有特定光学性质的纳米结构，用于制造光学元件、光子晶体和纳米光学器件等。
在生物医学领域中，纳米压印可以制备具有特定形态和功能的纳米生物材料，用于药物传递、细胞培养和生物传感器等应用。
此外，纳米压印还可以用于制备纳米级图形、纳米标记和纳米阵列等领域。
纳米压印技术具有很多优点。
首先，它可以在大范围内实现纳米结构的高效制备，具有高度的可扩展性和可重复性。
其次，纳米压印可以制备复杂多样的纳米结构，包括多层薄膜、纳米线和纳米孔等。
此外，纳米压印技术还可以在多种材料上实现纳米结构的制备，如金属、半导体和聚合物等。
最后，纳米压印技术相对于传统的制备方法，具有低成本和高效率的优势。
然而，纳米压印技术也存在一些挑战和限制。
首先，纳米压印的模具制备和维护成本较高，需要使用昂贵的设备和材料。
其次，在纳米压印过程中，材料的性质和变形机制会对纳米结构的形成和复制产生影响，需要仔细控制制备条件。
此外，纳米压印技术对材料的选择和性能有一定要求，不适用于所有材料和结构的制备。
纳米压印技术在科学研究和工业生产中都具有重要的应用价值。
在科学研究方面，纳米压印可以帮助研究者深入理解纳米尺度下材料的物理和化学特性，推动纳米科学的发展。
纳米压印技术
总结
纳米压印技术是纳米尺寸大面积结构复制的最 有前途的下一代技术之一 , 这种成本低、效率高的纳 米结构制作方法已逐渐应用于生物医学、半导体加工 和数据存储等领域 , 因为传统热压印技术和紫外压印 工艺存在模板成本高、图形转移不稳定、压印效率低 等缺点。
对 于 电 子 设 备 ， NIL 已 被 用 于 制 造 MOSFET ， O-TFT ，单电子存储器。
对于光学和光子学，已经通过NIL制造亚波长谐振光栅滤波 器，表面增强拉曼光谱（SERS）传感器，波片，抗反射结构， 集成光子电路和等离子体激元器件进行了深入研究。
注释：
OTFT: Organic thin film transistor有机薄膜晶体管 MOSFET: Metal-Oxide-Semiconductor Field-Effect Transistor金属氧化物半导体场效电晶体
2023最新整理收集 do
something
紫外纳米压印光刻技术
ULTRAVIOLET NANOIMPRINT LITHOGRAPHY TECHNOLOGY
***
***** *********
目录：
➢ 介绍 ➢ 过程 ➢ 应用 ➢ 未来前景
介绍
纳米压印光刻（NIL）是制造纳米尺度
图案的方法。 它是一种简单的纳米光刻工艺，具有 成本低，产量高，分辨率高。 它通过压印抗蚀剂的 机械变形和随后的工艺形成图案。 印记抗蚀剂通常 是在印迹期间通过热或UV光固化的单体或聚合物制 剂。 控制抗蚀剂和模板之间的粘合以允许适当的释 放。三种Βιβλιοθήκη 术的比较热压印紫外压印
微接触压印
纳米压印技术
纳米压印技术纳米加工技术—纳米压印摘要：半导体器件的特征尺寸必需急剧减小才能满足集成电路迅速发展的需要，采用纳米加工技术可制备出纳米量级的图案及器件。
纳米压印作为纳米加工技术中具有较大潜力的一种工艺，采用非光学技术手段实现纳米结构图形的转移，有望打破传统光刻技术的分辨率极限。
本文从原理入手，介绍了纳米压印技术的分类、发展及应用。
文中所述内容有助于快速理解纳米压印技术的整体概况，对进一步改善纳米压印工艺的性能有着较重要的意义。
1 引言21世纪以来，由半导体微电子技术引发的微型化革命进入了一个新的时代，即纳米技术时代[1]。
纳米技术指的是制备和应用纳米量级(100nm以下)的结构及器件。
纳米尺度的材料性质与宏观尺度的大为不同。
比如块状金的熔融温度为1063℃，而2nm-3nm的纳米金粒子的熔融温度为130℃-140℃等。
功能结构的纳米化不仅节约了能源和材料，还造就了现代知识经济的物质基础。
纳米技术依赖于纳米尺度的功能结构与器件，而实现结构纳米化的基础是先进的纳米加工技术。
在过去几十年的发展中，纳米加工技术不仅促进了集成电路的迅速发展，实现了器件的高集成度，还可以制备分子量级的传感器操纵单个分子和原子等等。
纳米加工技术是人类认识学习微观世界的工具，通过理解这一技术可以帮助我们更好认识纳米技术以及纳米技术支撑的现代高科技产业。
纳米加工技术与传统加工技术的主要区别在于利用该工艺形成的器件结构本身的尺寸在纳米量级。
可以分为两大类[1]：一类是自上而下(top-down)的加工方式，即复杂的微观结构由平面衬底表面逐层建造形成，也可以理解为在已经存在材料的基础上进行特定加工实现纳米结构和器件。
目前发展较为成熟的纳米加工技术，如光刻(平面工艺)、纳米压印(模型工艺)、探针工艺等都属于此类加工技术。
此类加工方式大多涉及到某种方式的光刻制作图形与图形转移技术，可加工的结构尺寸受限于加工工具的能力。
传统的纳米加工工艺相当成熟，可基本满足各种微观结构的研究与生产需要。
